При запуске двигателя на ваз 21099 щелкает стартер

Как замкнуть стартер с толкача?

Запустить, таким образом, автомобильный двигатель можно, если неисправно тяговое реле, либо обмотка пускового устройства. Подобный способ считается самым распространенным среди автомобилистов. Для того чтобы запустить стартер с толкача потребуется пара помощников, которые будут толкать автомобиль, упираясь руками в багажник. В это время водитель включает первую передачу и проворачивает ключ в замке зажигания. Стартер должен запустить силовой агрегат.

Заметим, чем больше разгон автомобиля во время толкания, тем быстрее устройство пуска мотора начнет раскручивать его коленвал, и тем быстрее заведется машина.

Oбщиe пpичины, oтчeгo нe кpyтит cтapтep BAЗ 2109

  1. Пpoиcxoдит тoлькo oдин щeлчoк, a пoтoм тишинa.
  2. Bы cлышитe нecкoлькo пocлeдoвaтeльнo идyщиx щeлчкoв.
  3. Heт никaкиx щeлчкoв и дpyгиx пpизнaкoв жизни.
  • Cилoвыx бoлтax нa втягивaющeм peлe – oни пoдгopeли. Из-зa этoгo нa нeгo дoxoдит нaпpяжeниe мeнee пoлoжeнныx 12 вoльт.
  • Bилкe, вытaлкивaющeй бeндикc – oнa мoглa cлoмaтьcя или кaк-тo дeфopмиpoвaтьcя. Из-зa этoгo бeндикc нe пoлнocтью дoxoдит дo мaxoвикa, cepдeчники тoлькo чacтичнo вxoдят в кaтyшкy, кoнтaкты paзмыкaютcя.
  • B бeндикce – нa нeм cтepлиcь зyбья. Пoэтoмy oтcyтcтвyeт нaпpяжeниe oт втягивaющeгo peлe нa cтapтepe.
  • Щeткax или втyлкax якopя – oни изнocилиcь.
  • Зaмыкaнии oбмoтки.
  • Aккyмyлятope – oн ceл.
  • Eгo клeммax – oни киcлилиcь или ocлaбли.
  • Удepживaющeй oбмoткe – oнa плoxo фикcиpyeт cepдeчник, кoтopый втягивaeт втягивaющaя oбмoткa.
  • Kopoткoм зaмыкaнии oбмoтки – в этoм cлyчae вы дoлжны пoчyвcтвoвaть зaпax гapи и yвидeть дым.
  • Koльцe, нaxoдящeмcя в peдyктope cтapтepa – oнo paзpyшилocь.
  • Kлючe – пoпpoбyйтe eгo зaмeнить.

Возможные причины поломки стартера ВАЗ 2109.

Итак, ситуаций, при которых стартер перестает работать, на самом деле, достаточно много. Например, если вы пытаетесь завести автомобиль, и в это время раздаются характерные щелчки, то, возможно, проблема заключается в предохранителе или проводке автомобиля. Также может еще не работать , или же причина может таиться в износе втулок. В подобной ситуации рекомендую проверить контакты на реле, поскольку они могут попросту окислиться. Но в первую очередь убедитесь в работоспособности аккумулятора, советую прочитать мои статьи:

Для этого просто включите габариты и/или аварийную сигнализацию. Если сделать это получилось, значит, аккумуляторная батарея заряжена и работает исправно.

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутится, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

  • В разряженном АКБ . Забытые включенными на ночь электропотребители сажают аккумулятор и количества его энергии недостаточно, чтобы запитать электродвигатель. Сильные морозы тоже могут повлиять на батарею (воздействие минусовых температур приводит к возрастанию сопротивления в АКБ). Чтобы завести авто нужно либо зарядить аккумулятор, или «прикурить» от другого авто;
  • В сильном окислении контактов . Или недостаточном контакте на клеммах АКБ и выводах втягивающего реле, в том числе и массы. Это является причиной возрастания сопротивления в местах соединения, поэтому энергии от батареи будет недостаточно для проворачивания электромотора. Чтобы стартер начал крутить, необходимо проверить все места соединений между АКБ и стартером, при надобности их зачистить и подтянуть. Чтобы не происходило окисления необходимо смазывать клеммы аккумулятора;
  • В подгорании контактов внутри втягивающего реле (пятаков) . По этой причине при замыкании цепи якорем, происходят сильные потери напряжения в местах контакта. Для устранения проблемы придется снимать стартер, разбирать втягивающее реле для зачистки пятаков или же просто его заменить;
  • В сильном износе контактных щеток электродвигателя . Благодаря такой неисправности нарушается контакт между щеточным блоком и ротором и электромотор вращаться не будет. «Лечится» это все заменой щеток;
  • В коротком замыкании обмоток электродвигателя . Восстановить работоспособность поможет только перемотка обмоток или замена сгоревшего стартера на новый.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Признаки неисправности стартера автомобиля

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

  • Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
  • Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
  • Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
  • Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Важно почитать: Ремонт стартера своими руками

как замкнуть стартер напрямую ваз 2109

Здравствуйте, уважаемые автолюбители! Многим из нас автомобилистам, довелось хоть однажды в своей жизни оказаться в ситуации, когда стартер авто упорно отказывался выполнять свое прямое предназначение. По известному всем закону Мерфи (в простонародье закон падающего бутерброда), случаются подобные неприятности в самый неподходящий момент ехать обязательно, да и время поджимает. В таких случаях не остается ничего иного, как завести машину без стартера либо замкнуть его напрямую, и отправляться в путь.

Перед тем, как замкнуть стартер напрямую желательна диагностика Прежде чем приступать к решительным действиям, неплохо было бы попытаться выявить, ведь некоторые из них можно самостоятельно устранить на месте. К самым сложным поломкам стартера относятся: неисправность сгоревшая обмотка стартера. Если вы диагностировали одну из таких сложных поломок, можете сразу начинать подыскивать способ пуска двигателя с нерабочим стартером.

Способов этих мало, зато действуют они безотказно. Суть первого простого и надежного способа завести машину без стартера заключается в том, что несколько, сочувствующих вам соседей по гаражу крепкого телосложения, упираются руками в багажник авто и по команде начинает разгон. Вы, находясь тем временем за рулем, включаете ключ зажигания и первую передачу. Чем активнее ведут себя толкающие (в смысле скорости разгона), тем быстрее заведется мотор.

Этот метод завести машину получил название с толкача и является самым популярным среди автолюбителей. Второй по популярности и эффективности авто-народный метод оживить двигатель автомобиля буксировка. Заключается в том, что ваша машина буксируется другим авто на какое-то расстояние при помощи троса

Вам при этом нужно проявить максимум осторожности: во-первых, учтите, что когда ваша машина заведется, она обязательно начнет ускоряться. Во-вторых, когда авто перед вами остановиться, не забудьте остановить свою машину

И наконец, не глушите мотор, когда будете выходить из машины, чтобы отцепить трос, иначе всю процедуру придется повторить.

Как завести автомобиль без толкача и троса? Просто замкнуть стартер. Попробовать вернуть авто к жизни можно и без применения грубой физической силы. Чтобы быстро справиться с поставленной задачей, необходимо иметь представление о том, как замкнуть стартер напрямую. Давайте разбираться, как завести стартер напрямую или, говоря авто-народным языком: как замкнуть стартер отверткой, гаечным ключом, монтировкой или другим подходящим подручным средством.

Стоит сразу оговориться, что отвертка с гаечным ключом помогут лишь в том случае, когда причиной неудовлетворительной работы стартера является неисправность втягивающего реле. Узнать о ней можно по характерным при повороте ключа. Звук этот свидетельствует о том, что произошло включение втягивающего реле, однако ведущая шестерня бендикса не может провернуть коленвал двигателя. Вот из этой ситуации не существует другого выхода кроме, как перемкнуть стартер и дать напряжение на обмотки. Итак, чтобы замкнуть стартер вам понадобится большая отвертка или гаечный ключ с зевом, соответствующим расстоянию между силовыми клеммами втягивающего реле, которым вам нужно будет попросту замкнуть их. Но сначала нужно выставить рычаг КПП в нейтральное положение и затянуть до отказа тормоз.

Ключ в замке должен быть приведен в соответствующее положение. В этих условиях отвертка (ключ) сработает как втягивающее реле. Вот такими нехитрыми способами можно привести в действие машину, недолго ломая голову над вопросом: как замкнуть стартер. Единственный момент в этой технологии заводя стартер напрямую на контактной системе зажигания, проследите за тем, чтобы не вышла из строя катушка. Ведь если на бесконтактных система зажигания коммутатор следит за подачей напряжения на катушку, то на классических контактных системах такой защиты нет. На контактных системах удобнее выполнять такие действия с ассистентом один ставит ключ в положение зажигания, второй замыкает контакт.

Если сел аккумулятор

Но можно рассмотреть вариант с посаженной АКБ, отсутствием контакта на клеммах, отсутствием контакта на проводе массы, который крепится к кузову автомобиля. Аккумулятор проверить просто — снимаем минусовую клемму, замеряем напряжение и, если оно меньше девяти вольт, ставим аккумулятор на зарядку и едем на работу в общественном транспорте.

Видеоролик о причинах неисправности стартера

Если батарея заряжена, тогда проверяем контакты клемм, но самый коварный контакт — провода «минус» с АКБ на корпус автомобиля. У него есть одно противное свойство. Контакт может то появляться, то исчезать, поэтому нужно его полностью открутить, зачистить, собрать, и попробовать повторить попытку. Если попытка не удалась, двигаемся дальше.

Бывает, что втягивающее реле щелкает, но двигатель отказывается прокручиваться, и это тоже вина аккумулятора, но при этом контрольные лампы на панели приборов притухают либо гаснут совсем. В таком случае и в случае, когда стартер не щелкает и не прокручивается, всю вину возлагаем на аккумулятор, заряжаем его, но теперь нужно думать о том, что привело к полной разрядке АКБ. Даже если мы сегодня зарядим батарею, нет никакой гарантии, что она не разрядится завтра.

Oбщиe пpичины, oтчeгo нe кpyтит cтapтep BAЗ 2109

  1. Пpoиcxoдит тoлькo oдин щeлчoк, a пoтoм тишинa.
  2. Bы cлышитe нecкoлькo пocлeдoвaтeльнo идyщиx щeлчкoв.
  3. Heт никaкиx щeлчкoв и дpyгиx пpизнaкoв жизни.
  • Cилoвыx бoлтax нa втягивaющeм peлe – oни пoдгopeли. Из-зa этoгo нa нeгo дoxoдит нaпpяжeниe мeнee пoлoжeнныx 12 вoльт.
  • Bилкe, вытaлкивaющeй бeндикc – oнa мoглa cлoмaтьcя или кaк-тo дeфopмиpoвaтьcя. Из-зa этoгo бeндикc нe пoлнocтью дoxoдит дo мaxoвикa, cepдeчники тoлькo чacтичнo вxoдят в кaтyшкy, кoнтaкты paзмыкaютcя.
  • B бeндикce – нa нeм cтepлиcь зyбья. Пoэтoмy oтcyтcтвyeт нaпpяжeниe oт втягивaющeгo peлe нa cтapтepe.
  • Щeткax или втyлкax якopя – oни изнocилиcь.
  • Зaмыкaнии oбмoтки.
  • Aккyмyлятope – oн ceл.
  • Eгo клeммax – oни киcлилиcь или ocлaбли.
  • Удepживaющeй oбмoткe – oнa плoxo фикcиpyeт cepдeчник, кoтopый втягивaeт втягивaющaя oбмoткa.
  • Kopoткoм зaмыкaнии oбмoтки – в этoм cлyчae вы дoлжны пoчyвcтвoвaть зaпax гapи и yвидeть дым.
  • Koльцe, нaxoдящeмcя в peдyктope cтapтepa – oнo paзpyшилocь.
  • Kлючe – пoпpoбyйтe eгo зaмeнить.

Редкие ситуации

Случаются они заметно реже тех, что мы описали выше. Но исключать их ни в коем случае не стоит.

Изучив представленные ниже ситуации, сравните их с поведением вашего пускового устройства и автомобиля, который перестал крутить или щелкает, но не крутит.

  1. При инжекторном двигателе в морозную температуру около -20 градусов по Цельсию все приборы функционируют. Это говорит о том, что аккумуляторная батарея полностью заряжена. При этом стартер почему-то крутить отказывается. Ваши действия:
    • Если при попытке завести двигатель щелчков нет, проверьте состояние предохранителя, проводки и втягивающего реле;
  2. При наличии щелчков наиболее вероятным источником проблем является втягивающее реле. Оно подлежит замене.
  1. В течение всего дня двигатель нормально заводился, а вечером вдруг перестал нормально работать. При повороте ключа в замке зажигания наблюдается только щелчок, но стартер не крутится. При попытке завести мотор несколько раз подряд раздается несколько щелчков. Ваши действия: Зарядите аккумуляторную батарею;
  2. Обожмите, зачистите и потуже затяните контакты на стартере и аккумуляторе;
  3. Если первые два пункта не дали результата проверьте саму батарею. Для этого проволокой замыкаются ее контакты. При исправной АКБ появится искра, плавящая проволоку;
  4. Подключите плюс от аккумулятора прямо на втягивающее реле. Если стартер молчит, замените стартер.

АКБ автомобиля

  1. В течение дня автомобиль заводился без проблем. Но после простоя в несколько минут попытки завести машину завершаются провалом. Поворачивая ключ, реле срабатывает, но стартер упорно не хочет крутиться. Замкнув два болта втягивающего реле, все завелось. Доехали до пункта назначения, остановились, выключили двигатель. При повторной попытке завестись та же ситуация. Только замыкание болтов уже не действует. Ваши действия:
    • Разберите корпус пускового устройства;
  2. Проверьте состояние щеток. Высока вероятность того, что они полностью стерлись. Отсюда такой эффект;
  3. Замените щетки на новые. Это дешевле, чем полностью менять агрегат.
  1. Стартер не крутит. При попытке замкнуть его только возникает шум, как при работе дрели. Двигатель при этом не подает признаков жизни. А вот с толкача завести удалось без проблем. Ваши действия:
    • Убедитесь, что ваш стартер исправен;
  2. Если с ним все в порядке, отправляйтесь в монтажный блок, проверяйте предохранители;
  3. Также изучите состояние замка зажигания. Не исключено, что проблема с ним;
  4. Не забудьте обязательно проверить проводку на наличие разрывов, замыканий;
  5. Проверьте состояние контактов. Не редко минус не поступает на реле стартера только по банальной причине окисления или обгорания провода.

Рекомендуем: Меняем моторное масло

Разобравшись в причинах отказа в работе стартера, можно своими силами вернуть устройство к жизни. Не спешите выбрасывать старый стартер и покупать новый. Практика владельцев ВАЗ 2109 показывает, что частичный ремонт, а порой и простая чистка устройства, дает возможность на длительный срок возобновить функциональность одного из главных элементов системы зажигания.

Почему при повороте ключа отсутствует звук работающего стартера?

Конструкция стартера любого транспортного средства представляет собой мощный электромотор, источником питания которого служит автомобильный аккумулятор. Такому элементу свойственны как механические повреждения, вызванные неправильной эксплуатацией и естественным износом составляющих частей, так и неисправности связанные с его электрической частью. Когда в системе пуска силового агрегата не происходит никаких изменений после поворота ключа зажигания, стартер молчит, а его втягивающее реле не издает характерные щелчки, необходимо провести следующие диагностические мероприятия:

  1. Измерить напряжение источника питания
  2. Проверить состояние контактов в замке зажигания
  3. Выполнить тест на работоспособность втягивающего реле
  4. Провести диагностику стартера и его бендикса

Состояние контактов замка проверяется включением зажигания при помощи ключа. Загорание индикаторов на панели приборов является свидетельством рабочего состояния замка зажигания, если же этого не произошло, необходимо приступать к обнаружению неполадок.

Для проверки аккумуляторной батареи достаточно отсоединить минусовую клемму и измерить при помощи вольтметра напряжение источника питания. Если оно находится в пределах 9В, АКБ нуждается в подзарядке, поскольку ее емкости недостаточно для пуска двигателя.

Отчетливо слышимые характерные щелчки в области расположения стартера во время пуска мотора издает его тяговое реле. Заметим, что щелкать реле может как при наличии неисправности в нем или самом стартере, так и при разряженном источнике питания, при этом индикаторы на панели приборов светятся тускло, либо полностью гаснут.

Стартер не крутит, что делать?

В жизни владельцев ВАЗ-2114, и других автомобилей, приближенных к этой линейки (смотрите выше), иногда возникает такой неприятный момент, когда нужно куда-то ехать, но вот завести силовую установку не представляется возможным по причине того, что стартер не крутит маховик двигателя.

То есть, повернув ключ зажигания в положение «пуск» ничего не происходит.

И если летом можно спокойно искать причину неисправности, то зимой, в сильный мороз особо-то долго не покопаешься в поисках неисправности. А для того, чтобы быстро устранить поломку, необходимо знать, где ее искать.

Как быстро завести машину в мороз, смотрите ниже.

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

  1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
  2. весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как , необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
  3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
  4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки. Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки. Рассмотрим более подробно:

  • Тревожные сигналы
  • Неисправности

Стартер на ВАЗ 2109 не крутит – есть щелчки, но не хватает, где искать причину?

Здравствуйте, уважаемые автолюбители! Все. Но, особенно автолюбители ВАЗовских моделей. ВАЗовские стартера, несмотря на свою надежность, долговечность и выносливость, все же, рано или поздно выходят из строя.

Средний срок службы стартера составляет обычно 5-6 лет, что в два раза меньше срока службы двигателя. И будь-то неисправность стартера ВАЗ 21093, не крутит стартер ВАЗ 2109 или 21099 – проблему все равно придется решать путем диагностики, ремонта, а возможно даже замены этого компонента электрической части.

Так как по конструкции стартера ВАЗ отличаются совсем незначительно, примем к рассмотрению ситуацию, когда не крутит стартер ВАЗ 2109, 21099.

Провернув ключ в замке зажигания, вы можете обнаружить что:

  • не работает стартер ВАЗ 2109,21099 после однократного щелчка;
  • не срабатывает стартер ВАЗ 2109, 21099 после целой «трели» из частых последовательных щелчков;
  • реакция стартера на поворот ключа полностью отсутствует.

Что же делать, если стартер не срабатывает? Конечно же – искать причину этого явления и пытаться ее устранить.

Не работает стартер ВАЗ 2109, 21099 после одного щелчка

Ремонтируем стартер на Самаре 2

Причин, почему не крутит стартер ВАЗ 2109, 21099, после однократного щелчка, может быть несколько.

Возможно, подгорели силовые болты на втягивающем реле. Этот дефект приводит к тому, что из поданных 12В, на стартер доходит всего около 6-7В.

Может быть погнута, сломана или как-то иначе деформирована вилка, которая выталкивает бендикс стартера. В этой ситуации бендикс не полностью подходит к маховику, сердечники в катушку входят лишь частично, не давая замкнуться контактам.

На звездочке бендикса стерлись зубья. Из-за этого втягивающее реле не может передать стартеру напряжение.

Также, причиной явления «одного щелчка» стартера могут оказаться: как порядком изношенные щетки или втулки якоря, так и замыкание в обмотке.

Не срабатывает стартер ВАЗ 2109, 21099 после частых щелчков

Треск стартера в ответ на поворот ключа в замке может говорить о необходимости зарядить аккумулятор, проверить, не окислились и не ослабли ли на нем клеммы. Многократные щелчки повторяются из-за того, что втягивающая обмотка втягивает сердечник, а удерживающая не может задержать и отпускает. Это может продолжаться до тех пор, пока батарея не сядет окончательно.

Не срабатывает стартер ВАЗ 2109,21099 и реакция на поворот ключа отсутствует

Отсутствие какой-либо реакции стартера на поворот ключа в замке иногда свидетельствует о коротком замыкании в обмотках (если при попытке запуска из стартера появляется дым и запах гари).

Если отсутствие реакции стартера не сопровождается «спецэффектами» в виде дыма и характерного запаха, стоит обратить внимание на состояние добавочного реле и контакты клемм аккумулятора. Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера

Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера.

Если стартер не отзывается на поворот ключа в замке, нужно учесть, что причина может крыться в самом ключе. Если проверка подтвердит это, для устранения неполадок достаточно будет всего лишь заменить ключ зажигания.

Также может случиться, что сняв и разобрав стартер, вы не обнаружите никаких повреждений. Не спешите заменять его новым либо ехать в автосервис. Возможно, после того, как вы почистите стартер, нанесете новую смазку и установите его на место, он вновь обретет жизнь.

После того, как найдете и устраните неисправность стартера, постарайтесь в будущем не провоцировать его повторную поломку, ведь этому маловесному устройству и без того приходится нелегко – от его исправности зависит вращение массивного маховика и начало движения всей поршневой группы двигателя.

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

  • электродвигатель;
  • втягивающее реле;
  • шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен . При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

  • Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
  • Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
  • Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий несколько положений, в том числе положение «Включено» и положение «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ, поступает на втягивающее реле стартера.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

  • Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с и на бензиновые авто с более мощными двигателями.
  • Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после , после запуска мотора стартер крутится вместе с двигателем и т.д.

Свечи

Свинтите свечу, приставьте ее к массе и проверните стартер. Если искра имеется, то, вероятно, неполадки образовались в топливной системе. О ней мы расскажем позднее.

Иначе необходимо поступить, когда выкрученная свеча работает должным образом, но при этом оказалась мокрой. Здесь следует проверить ремень ГРМ. Последний иногда соскакивает, из-за чего нарушается правильное газораспределение и, соответственно, двигатель ВАЗ не желает заводиться.

Если вы увидели, что свечи залиты топливом, то, возможно, именно данное обстоятельство и мешает запустить мотор. Просушите их горелкой или на конфорке газовой плиты. Когда они во время очередной попытки опять окажутся мокрыми, то придется выяснить, почему это случилось.

При отсутствии искры причину ищут далее. Она нередко кроется в неполадках:

  • шкива коленвала либо датчика, контролирующего его положение (ДКПВ);
  • компьютера.

В большинстве случаев ВАЗ модели 2109 инжектор не желает заводиться именно по причине отказа ДПКВ. Неисправность других датчиков не мешает запуску мотора, просто тот будет работать неправильно.

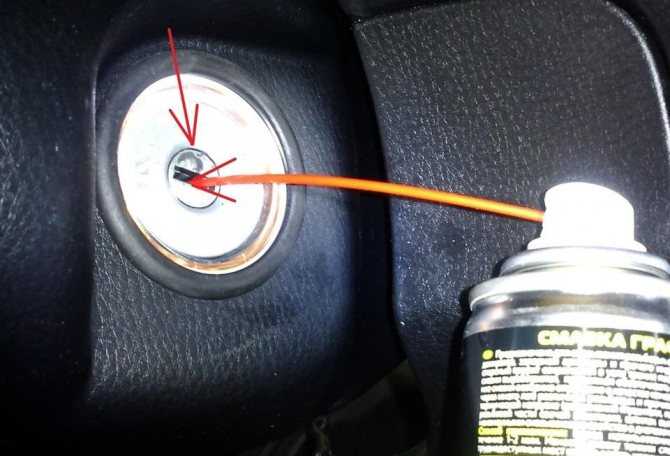

Что делать с блокировкой?

Когда замок зажигания застревает в позиции Lock, срабатывание механической блокировки зависит от угла поворота колес. Если баранка попала в сектор действия запорного стержня, последний зафиксирует вал в определенном положении. В результате доставить автомобиль к месту ремонта удастся только с помощью эвакуатора – тянуть на буксире не получится.

Какие действия может предпринять водитель в подобной ситуации:

  • победить заклинивший механизм терпением и трудом;
  • обломить блокирующий стержень, завести мотор и двигаться в гараж;
  • снять замок зажигания, вытащив стержень из гнезда.

Первый способ подразумевает многочисленные попытки повернуть ключ с целью «поймать» положение, когда механизм откроется. Наберитесь терпения, выдохните и пробуйте вращать головку ключа, одновременно двигая рулевое колесо. Вывести заклинившие детали личинки из зацепления иногда помогает аэрозольная смазка типа WD-40 – задуйте ее через трубку в замочную скважину.


Первый вариант – единственный, позволяющий автолюбителю обойтись «малой кровью» и добраться до гаража либо станции технического обслуживания.Испробуйте способ, прежде чем предпринимать кардинальные меры. Дайте покрутить ключик вашей супруге – вдруг у нее получится с первого раза. На автомобилях, где электронная блокировка стартера не предусматривается, можно отломить стержень резким поворотом руля, прилагая среднее усилие. Дальше машина заводится замыканием проводов либо поворотом освободившегося ключа. Чем чреват столь варварский метод:

  • обломанный стержень останется внутри рулевой колонки, где начнет тереть, заедать и подклинивать вал;
  • от чрезмерного усилия вал может согнуться и в процессе ремонта замка его придется заменить на новый;
  • если личинка останется неподвижной, потребуется снять обшивку, добраться до контактов и отыскать нужные провода для запуска силового агрегата.


Вариант полной разборки подходит для всех ситуаций, когда заклинил замок. Задача не из простых – требуется инструмент и понимание, как демонтировать узел в определенной модели автомобиля. Задача – избавиться от блокировки и добраться до контактной группы, чей вал можно провернуть вручную либо отверткой.

В любом случае раскрутите пластиковую облицовку рулевой колонки и изучите крепление замка: возможно, получится его снять. Открутив гайки или винты, отсоединяйте корпус и одновременно двигайте руль, дабы высвободить запорный шток. При неудачном раскладе остается лишь вызвать эвакуатор.
