Низкое напряжение бортовой сети — причина плохая масса на двигателе

Проверка стартера Гранты

Когда мотор Лады не заводится, а описанные выше манипуляции с батареей не помогли, то придется разбираться со стартером. В этом узле есть немало элементов, способных выходить из строя.

Варианты, помимо рассматриваемого в настоящей статье, встречаются такие:

• стартер крутит, но двигатель не заводится;
• втягивающее реле функционирует, но запуск не происходит;
• маховик с бендиксом не сцепляются.

Чаще всего проблемы возникают во втягивающем реле. Убедиться, что в нем образовалась неполадка, достаточно легко. Следует его запитать напрямую от аккумулятора. Подайте электричество на его управляющие выводы (на них есть гайки). Если раздастся щелчок, то значит, якорь в порядке, и тогда, возможно, есть проблема с контактами. Те со временем подгорают и перестают проводить ток. Вскройте корпус реле и прочистите их надфилем. Беда в том, что такой профилактики хватит ненадолго. Потому постарайтесь заменить реле при первой же возможности.

Машина может не заводиться из-за повреждения бендикса. Данная деталь отвечает за передачу крутящего момента стартера на силовую установку через сцепление с маховиком. Если зубья бендикса изношены, то мотор не сможет нормально работать.

Когда автомобиль не хочет заводиться, при этом стартер не издает никаких совершенно звуков, то следует заподозрить самую серьезную из возможных поломок – обрыв или замыкание обмотки. Отремонтировать ее, конечно, реально, но работа обойдется в приличные деньги, которых хватит на покупку новой детали.

Перед началом диагностики

Важным моментом в решении вопроса, почему горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106, является сам факт поступления на АКБ напряжения от генератора. Иными словами, если оно на батарею вообще не поступает, удивляться здесь нечему. Лампа обязана гореть в подобной ситуации. Но если же горит лампочка зарядки аккумулятора, но зарядка есть, решить эту проблему будет немного сложней.

Наша первоочередная задача – определить, поступает ли напряжение на АКБ. Сделать это совсем не сложно, тем более что для этого понадобится всего лишь один прибор – вольтметр или мультиметр, включенный в его режиме. Запускаем двигатель автомобиля, поднимаем капот и производим замеры напряжения на клеммах батареи при работающем генераторе. Если все элементы системы исправны, вольтметр должен выдавать 13,6-14,2 В, и никак не меньше. Это рабочий показатель для нормальной зарядки АКБ. Если же напряжение ниже этих значений, значит, имеет место какая-то неисправность.

Чем грозит перезаряд и почему он происходит

Прежде всего выясним, почему может происходить перезаряд? Основная и, пожалуй, единственная причина – повышенное напряжение в бортовой сети после пуска двигателя. В исправном автомобиле оно не должно превышать 14-14.3 В. При таком напряжении АКБ заряжается до нормы, и процесс автоматически прекращается, поскольку напряжение на батарее и в бортовой сети выравнивается. При неисправности цепей питания от генератора напряжение в бортовой сети может подняться, и в этом случае перезаряд неизбежен.

Какие могут быть последствия перезаряда аккумулятора? Все будет зависеть от того, насколько напряжение, поступающее с генератора, превышает норму. Если оно завышено несильно, то это лишь существенно сократит срок службы АКБ. Вместо положенных 2-3 лет батарея прослужит от силы полгода, а то и меньше. Вода «выкипит», плотность электролита будет выше нормы, уровень в секциях упадет. Это практически катастрофа, если батарея необслуживаемая: долить воду в аккумулятор такой конструкции невозможно.

При сильно завышенном напряжении происходит интенсивное газовыделение за счет электролиза воды. Причем настолько сильное, что клапаны, встроенные в АКБ и предназначенные для сброса избытка газов, не справляются со своей работой. Результат очевиден – аккумулятор разрывает в буквальном смысле слова.

В этом случае мы получаем следующие проблемы:

1. Посреди дороги остались без автономного источника энергии: что называется, не глуши – не заведешь!
2. Залили моторный отсек кислотой, которая запросто выведет из строя электрические цепи и узлы (генератор, реле, соединительные колодки, проводку и т. п.), «съест» шланги, вызовет коррозию незащищенных краской металлических частей.
3. Почти наверняка придется пускать в ход огнетушитель. Ведь в разорвавшейся АКБ неизбежно замыкание пластин, а моторный отсек полон смеси водорода с кислородом (вспомним, что «кипение» – это разложение воды на водород и кислород), причем в идеальной для взрыва пропорции.
4. При сильно завышенном напряжении в бортовой сети, которое подскочит еще сильнее при разрыве АКБ, очень вероятен выход из строя электроники – ею современный автомобиль буквально напичкан. Да и лампам, которых тоже немало, такой режим очень не понравится.

Мнение эксперта Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Даже если батарею и не разорвет, из-за интенсивного «кипения» электролита моторный отсек будет постоянно заполнен гремучей смесью. По сути, это бомба замедленного действия, которую мы возим с собой. Достаточно одной искры, чтобы все это дело взорвалось. И хорошо, если все обойдется “запуском на низкую орбиту” крышки капота.

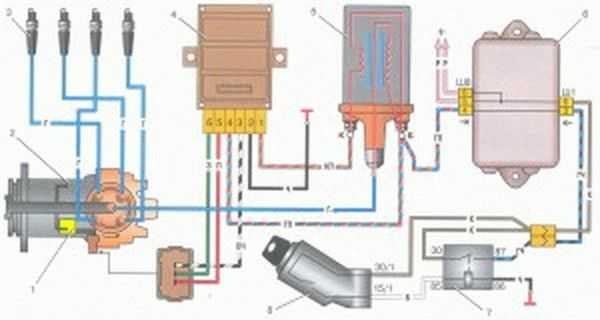

Простейший способ проверки на исправность зажигания карбюраторных ВАЗ-2109

Если в автомобиле нет искры, можно найти причины и другим способом. Для данной методики не требуется применение специального прибора или инструмента. В данной методике проверку проходит вся цепочка зажигания, не учитывая датчик Холла. Чтобы провести данную работу, нам потребуется небольшой провод с изолированными концами и гвоздь либо скрепка.

Прежде всего, отсоединяем высоковольтный кабель из трамблера. Во время проверки его необходимо расположить примерно 10 миллиметров от минуса автомобиля. Далее следует включить зажигание. Отсоединить разъем от датчика Холла и подсоединить его конец в средний контакт, к которому подсоединяется провод зеленого цвета. Вторым концом нашего провода замыкаем несколько раз об массу. В момент замыкания между массой и концом провода должны пробегать искры. При наличии искры в карбюраторном автомобиле ВАЗ-2109 можно сделать вывод о неисправном датчике Холла либо отсутствии контакта. Нередко внутри самого трамблера пластиной перетираются провода или разъем просто разбалтывается. Кроме того, бывают случаи, когда при проверке мы видим наличие искры, но при подсоединении провода к свечным колпачкам искры нет. Это говорит о необходимости замены бегунка внутри трамблера. В некоторых ВАЗ-2109 карбюраторного типа предусмотрена цепь блокировки зажигания, которая также может стать непригодной (либо есть неисправность в коммутаторе).

Перед выполнением проверки нужно подготовить такой набор инструментов:

• фигурную и плоскую отвертки;
• плоскогубцы с изоляцией;
• контролька с проводом либо тестер;
• запасная свеча.

Чтобы обезопасить себя от поражения током, следует работать в диэлектрических перчатках.

Процесс проверки:

1. Отключаем зажигание, после чего проверяем на обрыв высоковольтные провода, вместе с этим проверяем на наличие хорошего контакта в соединениях с трамблером и катушкой зажигания.
2. Внимательно осматриваем состояние проводов между распределителем и коммутатором, также проверяем провода от катушки зажигания к коммутатору.
3. При включенном замке зажигания на карбюраторном ВАЗ-2109 необходимо проверить наличие питания в системе. Для этого берем контрольную лампу, один ее конец цепляем на массу, а другой – «Б+» контакт катушки. Свечение контрольной лампы говорит о наличии питания.
4. В резиновой перчатке отсоединяем от трамблера средний высоковольтный провод. В его наконечник надеваем свечу зажигания и металлической частью касаемся массы двигателя. При проворачивании стартера на свече должны пробегать искры.
5. Откручиваем винты распределителя и снимаем его крышку. Проверяем на наличие трещин и повреждений, также проверяем состояние уголька. Если крышка повреждена или треснута, ее необходимо заменить.
6. Осматриваем состояние бегунка в распределителе. Довольно часто бывает, когда нет искры по причине поломки помехоподавляющего реле либо появления пробоев в корпусе бегунка с массой.
7. Вращением стартера проверяем коленвал. Если бегунок стоит неподвижно, причины тому – обрыв ремня привода ГРМ либо сам привод неисправен.
8. Проверяем еще раз на наличие искры.
9. Если в очередной раз нет искры в автомобиле карбюраторного типа ВАЗ-2109, следует проверить высоковольтную проводку зажигания, а также сами свечи. Для этого необходимо использовать заведомо исправную свечу. Если искры и далее нет, меняем высоковольтный провод.

Катушки зажигания

Индивидуальная катушка зажигания

В Ладе Гранда есть два вида катушек зажигания: индивидуальная и четырёхвыводная, они управляются контроллером двигателя.

Одним из признаков плохой работы катушек служит плохая работа на холостых оборотах, падение мощности и высокое потребление бензина. Машина плохо запускается или глохнет.

Если катушки сломаны частично, то часто происходят парные пропуски и воспламенение в цилиндрах. Чтобы снять катушку, нужно сбросить клеммы с АМБ и снять повода от контроллера. Затем отключите все высоковольтную проводку.

После этого катушку необходимо отсоединить от кронштейна, открутив крепёжные винты. Если вы планируете замену катушки, запишите её маркировку.

Протестировать катушку на наличие неисправностей можно несколькими способами:

1. Тестирование замыкания на «массу». Для этого с помощью омметра нужно соединить провод с катушки с первым концом омметра, а корпус – со вторым. Он должен показывать бесконечное значение, если вы видите конкретное значение, то происходит утечка.
2. Проверяем первичную обмотку на разрыв. Для этого необходимо соединить концы прибора с контактами, если на приборе бесконечное значение, то одна из катушек оборвана и её нужно заменить на новую.
3. Проверяем вторичную обмотку (для 4-х выводной катушки). Для этого сначала протестируйте обмотку на 1-м и 4-м цилиндре с помощью омметра. Если он показал бесконечное значение, то катушка исправна. Повторите эти действия с обмоткой на 2-м и 3-м цилиндре.
4. Проверка высоковольтной проводки. Провода проверяются по очереди. Для этого омметр подключайте к проводу, меряя сопротивление с предельным значением 20 кОм. Нормальное значение составляет примерно от 3 до 8 кОм. Если он показывает бесконечность, то провод подлежит замене. Желательно проводить такую проверку ежегодно.

После установки катушек на своё место нужно строго соблюдать их маркировку, номер цилиндра должен совпадать с номером на проводе.

Если Лада Гранда завелась и сразу заглохла. Наиболее частые причины:

1. Повреждения в соединениях катушек зажигания.Нужно починить или заменить на новые.
2. Слабое топливное давление.
3. Плохая герметичность в частях каталитического коллектора или ресивера.
4. Некачественная работа системы управления двигателем.

Лада Гранда имеет много недоработок в конструкции, но если вы знаете все слабые места этой машины, то найти причину поломки не составит большого труда. Внимательно следите за автомобилем, регулярно проходите тех обслуживание, своевременно производите замену деталей, и Лада Гранда прослужит вам долгие годы.

Обрывы в обмотке

Если есть обрыв в обмотке возбуждения, то генератор не дает зарядки. Определяется это просто. Достаточно потрогать генератор рукой. При обрыве обмотки устройство будет нагреваться. Чтобы продиагностировать более точно, от щетки отсоединяют конец обмотки возбуждения и подключают к клемме на генераторе. Замер производят через мультиметр от аккумулятора.

При обрывах мультиметр ничего не покажет. Если вместо прибора используется сигнальная лампа, то она не загорится. Для того чтобы найти проблемную катушку, к каждой их них по очереди подключают провода от АКБ. Если обрыв внутри, катушку меняют. Внешние обрывы устраняют с помощью паяльника.

«Прикуриваем»

Этот способ принудительно запуска весьма распространен в водительской среде. Смысл заключается во временном запитывании стартера от бортовой сети (АКБ) другого авто.

Для успешного «прикуривания» обзаводимся кабелями по возможности с наибольшим сечением. Машины следует расположить в дружественных позах — капотами навстречу друг другу. Плюсовые выводы АКБ обоих авто соединяем посредством одного провода. Другой кабель применяем для коммутации минусовой клеммы чужого аккумулятора с массой «родного» автомобиля LADA Granta.

Если попытка запуска не удалась, и все равно авто не заводится, меняем схему. Теперь минусовые выводы обоих аккумуляторов соединяем напрямую

Соблюдайте осторожность, дабы избежать несанкционированного возникновения короткого замыкания. Добившись успешного пуска, не спешите со снятием кабелей, пусть мотор поработает считанные минуты

Помните о порядке отсоединения: первым снимайте «минусовой» провод, а затем уже «плюсовой». Электроприборы в данный момент не активируйте, дабы уберечь их от повреждения за счет скачка сетевого напряжения.

Зачем нужна сигнальная лампа зарядки АКБ

Для того чтобы водитель мог контролировать состояние зарядки аккумуляторной батареи, на панели приборов размещен вольтметр со шкалой, а также маленькое красное окошко, под которым установлена сигнальная лампочка. Когда мы вставляем ключ зажигания и проворачиваем его в замке на один оборот, эта лампа включается и горит красным цветом. Стрелка вольтметра при этом находится в нулевом положении. Это означает, что генератор находится в состоянии покоя и не дает зарядки на АКБ. При запуске двигателя лампа должна погаснуть, а стрелка прибора отклониться вправо, показывая величину подаваемого на батарею напряжения. Так происходит, когда система энергоснабжения машины полностью исправна. Но если горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106 и после запуска двигателя, скорее всего, где-то произошел сбой. И наша с вами задача найти его причину и устранить ее.

Почему машина не заводится – самый простой вариант

Если Лада не реагирует на поворот ключа зажигания и при этом еще и не крутит стартер, то искать поломку в топливной системе не следует. Все может оказаться намного проще или гораздо сложнее.

Самый очевидный вариант – перегорание предохранителя Гранты. В первую очередь проверьте тот, что отвечает за прикуриватель. С ним, кстати, возникла определенная путаница. Так, схема, которой машина оснащается на заводе, указывает, что его номер – F20. В реальности же искомое защитное устройство располагается на месте F27.

Вообще, на проблемы с иммобилайзером указывает нежелание мотора запускаться на фоне нормального функционирования подсветки приборной панели. При этом здесь будет также мигать индикатор с изображением ключа.

Чтобы получить доступ к монтажному блоку, придется снять декоративную панель рулевого колеса Лады. Найдите предохранитель и замените его. Здесь стоит и реле, отвечающее за питание стартера. Его номер – К3. Изучите и этот элемент. При отсутствии видимых свидетельств неисправности попробуйте установить в гнездо заведомо исправную деталь и запустить мотор.

Если Гранта и после этого не заводится, то ищите поломку дальше.

Диодный мост

Диодный мост служит для преобразования переменного напряжения в постоянное. При пробое хотя бы одного из диодов устройство перестает справляться со своими задачами, из-за чего в бортовую цепь машины начинает поступать напряжение, не соответствующее ее параметрам. Именно поэтому выпрямляющий мост обязательно необходимо проверить в том случае, когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2107, 2106).

Определить исправность диодов также можно при помощи мультиметра в соответствующем режиме. Включаем тестер и подсоединяем красный щуп к плюсовому выводу моста, а черный – к одному из контактов с маркировкой «АС». Пороговое (пропускное) напряжение для кремниевых диодов составляет от 400 до 1000 мВ. Если прибор покажет вам значение, которое не вписывается в указанные рамки, мост необходимо заменить. Отремонтировать его невозможно.

Блок реле Лада Гранта

Реле находятся в том же блоке предохранителей и реле, который расположен слева от рулевой колонки под крышкой.

K1 — реле вентилятора печки

K2 — реле электростеклоподъемников. Если они не работают, проверьте также предохранитель F2, если не поможет, то дело может быть в блоке управления.

K3 — реле стартера. Если он не работает (не крутит) и данное реле рабочее, проверьте уровень заряда аккумулятора. Также дело может быть во втягивающем или в замке зажигания и его контактах.

K4 — реле клеммы 15 замка зажигания

K5 — реле поворотников и аварийной сигнализации. Если поворотники горят и не выключаются, возможно замкнуло это реле. Проверьте также предохранитель F3 (режим «аварийки»).

K6 — реле стеклоочистителя. Проверьте также предохранитель F4.

K7 — реле дальнего света. Проверьте также предохранители F14 и F15 и сами лампы.

K8 — реле звукового сигнала. Проверьте также предохранитель F20, контакты выключателя сигнала на руле.

K9 — реле ближнего света. Проверьте также предохранители F12 и F13 и сами лампы.

K10 — реле обогрева заднего стекла. Если не работает обогрев, дело может быть и в предохранителе F8.

K11 — реле блока управления двигателем. Проверьте также предохранитель F1.

K12 — реле электрического бензонасоса. Проверьте также предохранитель F21.

Батарея не заряжается от зарядного устройства

Случается и так, что аккумулятор не берет зарядку, и это тоже становится проблемой, причины которой следует выяснить.

Самая простая причина — аккумулятор полностью разрядился и не может «раскачаться» в режиме зарядки малыми токами. Это происходит, когда батарея долго не использовалась — например, длительное время лежала без применения в магазине, либо на складе. В данном случае можно увеличить ток и попробовать восстановить разрядившийся аккумулятор более экстремальным способом. Во многих случаях данный способ срабатывает, и он, будучи заряженным более сильными токами, частично восстанавливает свои рабочие показатели.

При попытке зарядить аккумулятор от ЗУ, которое неисправно, батарея тоже не будет никак реагировать. Тогда пригодится информация о том, как произвести ремонт зарядного устройства для автомобильного аккумулятора.

Проще всего — подсоединить ее к другому ЗУ и, если процесс пойдет нормально, будет ясно, отчего АКБ не заряжается. Если же батарея не берет зарядку снова, значит, неисправность имеется внутри нее.

В любом случае, если такая проблема возникает во время плановой зарядки АКБ, причина кроется либо в зарядниках, либо в самих аккумуляторах

Важно помнить о том, что автомобильную батарею нужно всегда беречь и проверять ее состояние. Во время зарядки аккумулятор нельзя оставлять без присмотра, особенно если возникает необходимость зарядить его большими токами, или ближе к концу процесса, во время кипения электролита

При проявлении небрежности со стороны владельца может произойти не только то, что «не идет зарядка на аккумулятор», но и взрыв АКБ, и отравление вредными химическими веществами. О том, как правильно заряжать аккумулятор автомобиля зарядным устройством, читайте здесь →

Как видите, существует много причин того, почему аккумулятор может «не брать» зарядку. В некоторых случаях проблему можно решить самостоятельно: все зависит от логики водителя и от его личных навыков в автомобильном деле. Безусловно, всегда следует исходить из своих реальных способностей и, в случае невозможности самостоятельного устранения неисправности, лучше не предпринимать никаких рискованных действий, а обратиться за помощью к грамотному специалисту.

“>

Возможные причины

Почему так происходит? Причин, почему Лада Гранта не заводится, может быть много, но в данном случае проблема в электрических контактах и разъемах, а именно в плохой массе на стартере. И это только один из симптомов.

После длительной стоянки нужно проверять уровень заряда аккумулятора, потому что с посаженной батареей не заведется не то что Гранта, но и любой другой автомобиль. Кроме того, проверяйте, хорошо ли сидят на аккумуляторе клеммы и в каком они состоянии

Если машине уже исполнилось 3 года, это уже срок для окисления проводов, поэтому электрике должно уделяться особое внимание

Учтите, что в холодную погоду от заряда аккумулятора может остаться лишь третья часть. Так что надолго не бросайте автомобиль зимой на улице, не прикрыв его специальным чехлом (он бережет накопленное тепло), и чистите окислившиеся контакты, чтобы не пропало напряжение.

Возможно, Гранта не заводится из-за неисправности в топливной системе. Это часто случается, когда машина заводится и глохнет. Частая причина этого явления — перегорание топливного насоса. Для того чтобы проверить бензонасос, его снимают и подключают напрямую к аккумуляторной батарее. Если он после этого не заработает, значит, пора ставить новый. Также необходимо проверить топливные шланги на предмет обрыва или прокола. Для этого нужно всего лишь внимательно осмотреть днище машины. Нелишним будет проверить и топливный фильтр.

Сгоревшие свечи зажигания могут стать еще возможным поводом для того, что Лада не заведется. Обычно свечи загрязняются частицами топлива, если мотор долго работал на повышенных оборотах (например, при длительной езде с большой скоростью). Значит, за чистотой свечей надо следить, периодически выкручивая их и очищая чистой ветошью. Может помочь продувание камеры сгорания, которое делается следующим простым способом. Машина ставится на нейтральную передачу, втапливается педаль газа и включается зажигание, что вызывает большой приток воздуха в цилиндры.

Лада гранта не заводится — свечи в бензине

Если выкрученные будут мокрыми, то логично предположить, что бензин в цилиндры поступает. Соответственно, надо копать в сторону искры. С ДПКВ точно все в порядке, потому что ЭБУ видит прокрутку и открывает форсунки.

На автомобиль с 8 клапанным двигателем, где устанавливается модуль зажигания, это процедура гораздо проще чем на автомобилях с 16 клапанным двигателем. Для начала, нам надо убедиться, что напряжение на модуль зажигания поступает, а именно, на первичную обмотку модуля. Для этого снимаем фишку с модуля, после чего включаем зажигание. между центральным проводом и массой должно быть 12 Вольт. Если их нет, то проверяем всю проводку до блока управления. Если с ней всё в порядке, то с уверенностью 90% можно сказать, что проблема именно в ЭБУ. После того, как мы ходили на мультик поступает питание, проверяем сам-модуль. Для этого тем же мультиметром проверяем сопротивление первичной обмотки. Оно замеряется между вторым и третьим выводам катушки.

Сопротивление должно составлять порядка 1,2 кОм. После этого проверяем сопротивление катушек вторичной обмотки. Для это она замеряется между выводами на высоковольтные провода 1 и 4, а также 2 и 3 цилиндров. У разных производителей это сопротивление может отличаться, поэтому здесь оно смотрится относительно друг друга. В среднем, показатель варьируется от 6,5 до 12. Стоит уточнить, что данный метод проверки модуля не всегда может быть достоверным, поскольку на разных тепловых режимах катушка имеет разные характеристики. Остается проверить высоковольтные провода, мультиметром замеряем их сопротивление, оно должно быть не более 5 кОм на самом коротком проводе, а также не более 10 кОм на самом длинном проводе соответственно. К сожалению, проверить на пробой высоковольтные провода в домашних условиях достаточно проблематично, для этого может потребоваться как минимум мегаомметр. Многие при отсутствии искры и мокрых свечах сразу лезут проверять датчик положения коленчатого вала. Здесь надо сказать, что подача топлива в цилиндре уже говорит о том, что этот датчик работает.Но насколько достоверно он показывает положение коленчатого вала, сказать сложно. В домашних условиях проверить датчик положения коленвала проще с заменой на заведомо исправный.

Это список типичных неисправностей, при которых не заводится Lada Granta. Стоит отметить, что реальный список гораздо больше этого, поскольку каждый случай не может быть типичным. Бывает и так, что на холодную форсунки, например, ведут себя адекватно, но после прогрева начинают лить. А бывает наоборот, что на холодную они не могут обеспечить достаточную производительность, а на горячую, наоборот, работают исправно. К сожалению, даже в больших городах зачастую довольно сложно найти грамотного специалиста по диагностике двигателя. Такое направление работы требует как минимум трех элементов для работы. Первое — это мотор-тестер. Достаточно обширные, поэтому рассматривать их нет смысла. Второе — это диагностический сканер. Зачастую найти мультимарочный сканер с хорошими функциями очень сложно, роме того, его стоимость переваливает все разумные рамки. Третье — это газоанализатор. Только оборудование для работы по диагностике двигателя стоит как минимум 200 тысяч. Кроме того, обучение занимает достаточно длительное время. Поэтому диагностикой, если говорить о грамотной диагностике, очень мало кто занимается. Ну и еще один случай, почему может не заводиться Лада Гранта. Видео — Лада Гранта не заводится:
