Диагностика и замена рулевых наконечников ваз 2109

Съемник типа «клин».

Самый простой по своей конструкции, однако тоже хорошо справляющийся с поставленной перед ним задачей. Для его изготовления вам понадобится:

взять небольшую металлическую пластину (достаточно размера в спичечный коробок);
с помощью болгарки (угловой шлифовальной машинки)/станка с абразивным кругом придать ей форму клина, получившаяся заготовка в профиль должна обрести форму треугольника;
все той же болгаркой, начиная с верхнего угла треугольника, в нем нужно проделать вертикальный прорез на 2/3 его высоты, шириной чуть больше диаметра пальца шаровой опоры;
для облегчения работы с инструментом к середине основания клина рекомендуется приварить металлический прут, хотя это можно и не делать, если такого прута у вас под рукой нет.

Вот такая вот своебразная скоба у вас должна получиться в итоге.

Дальше дело техники:

  1. вставьте изготовленный только что клин между корпусом шаровой и проушиной;
  2. ударяя молотком по пруту (основанию клина), забивайте самодельный съемник опор до того момента, пока палец не выскочит из гнезда.

ВАЖНО!

При использовании данного вида съемника всегда существует риск повреждения пыльника, поэтому применять такой инструмент можно лишь в случае запланированной замены наконечников или опор. Если ремонт рулевого механизма или подвески такую замену не предусматривает, от съемника типа «клин» лучше отказаться.

Почему изнашиваются рулевые наконечники

К основным причинам неисправностей и износа рулевых тяг относятся:

  • Деформации тяг и рычагов, возникающие при сильных ударах (наезд на большой скорости на препятствие, попадание в яму).
  • Износ шарниров и их несвоевременная замена.
  • Разрушение пыльника рулевой тяги из-за пыли, грязи.

В основном неисправности рулевых тяг возникают из-за механических повреждений, дефектов защитного чехла, приводящих к попаданию пыли, грязи, влаги. Срок службы наконечников, как правило, составляет порядка 30-40 тыс. км пробега. Диагностика рулевых тяг может потребоваться гораздо раньше указанного пробега – периодичность проверки и замены напрямую зависит от качества дорог, стиля вождения авто.

Среди признаков неисправностей следует отметить:

  • Сторонние шумы, стуки подвески.
  • Люфт рулевого колеса.
  • Тугое вращение руля.

Проведение ремонта

Полный спектр работ производят без смотровой ямы по другому эстакады. В особенности в этом случае, если у вас карбюраторный автомобиль. Здесь намного меньше компонент под капотом, которые мешают проведению работы. Под задними колесами непременно устанавливайте упоры, чтоб автомобиль при выполнении ремонта не скатывался. Поначалу ослабьте болты колес, потом приподнимите с помощью домкрата ремонтируемую сторону. После чего можно стопроцентно вывернуть болты крепления колес и снять их. При наличии плоскогубцев извлеките шплинты, которые задерживают гайки наконечников от проворачивания. И дальше на ВАЗ-2109 подмена управляющих наконечников протекает свободно.

Накидным ключом на 19 выверните гайку. Сейчас нужно отсоединить наконечник конкретно от тяги. Для этой цели вам необходимо использовать ключ на 27. Лучше выкручивать удерживающие гайки как будет произведена грамотная установка, как из поворотного кулака вытащат наконечник. Когда выкручиваете наконечник, обязательность считайте число оборотов. В процессе установки нового вкручивайте его на аналогичное число витков. Это дозволит хотя бы приблизительно настроить схождение колес.

Как подтянуть рулевую рейку на ваз 21099

Стук рулевой рейки – очень часто встречающаяся неисправность рулевого управления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Начать стучать может не только старая видавшая виды рейка, но и новая, недавно приобретенная и установленная деталь.

Стучит рулевая рейка, причины

— Ослабло крепление скоб удерживающих ее на кузове автомобиля

В этом случае, приложив усилие к корпусу рулевой рейки и покачивая ее в разных направлениях можно ощутить, что она слабо закреплена. Подтягиваем гайки крепления скоб (См. «Снятие рулевой рейки на ВАЗ 2108, 2109, 21099»).

— Слабо затянуты болты крепления рулевых тяг к рейке

Покачивая тяги рукой вверх-вниз, взад-вперед можно ощутить люфт. Болты крепления тяг подтягиваем. Если люфт не ушел, то, скорее всего проблемы с регулировкой рейки (нужно подтянуть гайку упора), разбита опорная втулка рейки или игольчатый подшипник вала.

— Ослабло крепление рулевого вала к валу рейки

Необходимо подтянуть болт крепления клеммного соединения фланца эластичной муфты рулевой колонки к хвостовику рулевой рейки (под педалями в салоне автомобиля).

— Изношена опорная втулка рейки рулевого механизма

Для ее замены придется снимать и разбирать рулевой механизм.

— Изношены шлицы рейки и (или) шлицы вала рейки

При небольшом износе, убрать стук можно немного подтянув гайку упора специальным ключом, при большом, поможет лишь разборка и замена деталей.

— Вышел из строя игольчатый подшипник вала рейки

Игольчатый подшипник можно заменить только сняв рулевой механизм и разобрав его.

При обнаружении неисправностей рулевой рейки на автомобилях ВАЗ 2108, 2109, 21099 необходимо провести ее ремонт (См. «Ремонт рулевой рейки автомобилей ВАЗ 2108, 2109, 21099») и заменить вышедшие из строя детали. В продаже имеются ремкомплекты для ремонта рулевой рейки. При наличии большого числа неисправностей целесообразнее заменить рулевую рейку новой.

Примечания и дополнения

— Стук рулевой рейки можно спутать со стуком наконечников рулевых тяг, шаровых опор подвески, изношенных подшипников ступиц передних колес, стоек стабилизатора, опор передних стоек автомобиля. Поэтому, чтобы точно диагностировать неисправность перед проведением ремонтных работ следует в первую очередь проверить рулевую рейку и заодно наконечники, шаровые, подшипники, стойки стабилизатора.

Еще статьи по рулевой рейке автомобилей ВАЗ 2108, 2109, 21099

Почти на каждом втором российском автомобиле болтается и гремит рулевая рейка. Всё потому, что конструкция рулевой рейки несовершенна и до сих пор наши производители не применили каких либо серьёзных умственных вложений, чтобы добиться идеала в этом узле. Хорошо, что они придумали хотя бы механизм регулировки этих реек.

Т.е. обычному отечественному автолюбителю приходится постоянно подтягивать рулевые рейки, чтобы они не дребезжали, не болтались, чтобы руль хотя бы был более или менее понятным и отзывчивым.

Будет полезно: Ремень грм хендай акцент: выбор, замена своими руками

Данный урок подойдёт для регулировки рулевых реек на автомобилях ВАЗ 2109, 2108, 21099, 2115, 2114, 2110, Лада Приора. Все они конструктивно в этом плане схожи, за исключением незначительных деталей. Работа будет выполняться на примере ВАЗ 2109.

Вот так выглядит ключ, для регулировки рулевой рейки:

Вот так регулировочный пятачок, куда вставляется наш ключ:

Помните, что на разные машины ключи различаются, к примеру на ВАЗ 2110, 2112 и т.д., будет такой ключ:

Самой машины у нас не было, поэтому весь процесс на ВАЗ 2110 показывается на снятой рулевой рейке. Кстати на ВАЗ 2110 Лада Приора, подтягивается рейка не всегда без проблем, потому что регулировочный пятачок, куда вставляется ключ, на заводе закернён. И поэтому очень неохотно он у нас крутится, приходится пользоваться молотком, руками сделать проблематично, если конечно, вы не обладаете богатырской силой.

Чаще всего рулевую рейку приходится регулировать, потому что она болтается. Как это проверить? Есть так называемые “усы”, вот так они выглядят:

Берём их руками и немного мотаем, в нашем случае есть люфт и небольшое болтание. Посмотрите внимательно на сайлентблок усов:

Возможно, что он износился и люфт может быть не в рейке, а в самом сайлентблоке, в этом случае регулировка ничего не даст.

Видео урок: регулировка рулевой рейки на ВАЗ:

Даже при самом аккуратном, деликатном вождении, сохранить автомобиль в идеальном состоянии не удается. Всеми виной наши дороги, суровый климат, стиль вождения других участников дорожного движения.

При возникновении люфта в рулевом узле вполне можно выполнить своими руками регулировку рейки. Процесс не сложный, потому обращаться на СТО вовсе не обязательно.

Инструкция по выполнению замены

Замена рулевой трапеции делается на смотровой яме либо эстакаде. Задача ремонт рулевой рейки на ВАЗ 2110, замена рулевой рейки рулевой рейки — видео. Порядок разборки последующий.

  1. Ослабить и открутить гайку крепления шарового пальца. На неких машинах еще можно повстречать управляющие тяги с зашплинтованными гайками. Замена пыльника рулевой рейки Калины — фотоотчет, как снять и установить защитный чехол рулевого механизма ВАЗ 1117, 1118 и 1119. В таком случае придется за ранее извлечь шплинты, согнув их усики пассатижами.
  2. Со стороны округленного конца рулевой сошки воткнуть съемник таким макаром, чтоб его опорная площадка оказалась под рычагом сошки.
  3. Вращая ключом болт вверху съемника, выпрессовать его из гнезда.
  4. Операцию повторить на всех других наконечниках.

Время от времени при откручивании гайки, в силу загрязненности резьбы шаровой, палец начинает крутиться совместно с гайкой, провернувшись в месте посадки. Тогда, чтоб открутить гайку, нужно заблокировать его монтажной лопаткой. Маленькая особенность: левая и правая последние тяги

ВАЗ2106 отличаются друг от друга, потому после снятия их лучше пометить.

Элементы рулевого управления

: 1 — боковая тяга; 2 — сошка; 3 — средняя тяга; 4 — маятниковый рычаг; 5 — регулировочная муфта; 6 — нижний шаровой шарнир передней подвески; 7 — правый поворотный кулак; 8 — верхний шаровой шарнир передней подвески; 9 — правый рычаг поворотного кулака; 10 — кронштейн маятникового рычага; 11 — правый лонжерон кузова; 12 — пробка маслоналивного отверстия; 13 — картер рулевого механизма; 14 — валрулевого управления ; 15 — облицовочный кожух вала рулевого управления; 16 — рулевое колесо; 17 — труба верхней опорывала рулевого управления; 18 — кронштейн вала рулевого управления; 19 — левый лонжерон кузова; 20 — стяжные хомуты регулировочной муфты; 21 — левый поворотный кулак

После того как все 3 тяги

сняты, нужно новые детали подогнать под длину старых. Взявшись одной рукой за стержень тяги около наконечника, Замена рулевой тяги ВАЗ 2106. Это касается двух крайних рулевых тяг. С помощью резьбы крепления наконечников на них производится регулировка угла схождения передних колес. Чтобы колеса изначально не смотрели в разные стороны, закручиванием или выкручиванием наконечников на новых деталях подгоняется их длина под размер снятых элементов.

Следующий этап — установка новых тяг, шаровые пальцы которых вставляются в посадочные места, после чего сверху закручивается гайка. Замена масла в КПП и заднем мосту ВАЗ 2106 Замена масла в КПП в коробке и. Затягивать ее нужно с хорошим усилием. Если имеется отверстие для шплинта, то вставить последний и разогнуть усики.

Чаще всего из строя выходят наконечники, находящиеся по краям, возле колес. Самостоятельная замена наконечника рулевой тяги ВАЗ. Тогда их можно поменять поодиночке. Разборку производить можно по той же инструкции, но выпрессовать только один конец тяги

. Потом нужно раскрутить хомут, который фиксирует вращение детали по резьбе. Замена рулевых наконечников заключается в том, чтобы вывернуть старую деталь, а потом на такую же длину вкрутить новую и затянуть хомут. После чего можно вставлять палец в гнездо и затягивать гайку.

Все рулевые тяги ВАЗ 01-07 моделей идентичны, поэтому при покупке не стоит беспокоиться, прочитав на упаковке цифры 2101

Единственное, на что стоит обратить внимание, — это на подвижность шарового пальца в наконечнике тяги. Замена наконечника рулевой тяги УАЗ Патриот : Замена поперечной тяги сайлентблоков. Замена пыльника рулевой рейкиЦенаЗамена пыльника рулевой рейки рулевой рейки ВАЗ Калина

В новом изделии он должен с трудом поворачиваться в гнезде от усилия рук. После успешной замены даже хотя бы одного наконечника ездить сразу нельзя, нужно обязательно отрегулировать углы схождения передних колес на ближайшей СТО

Замена пыльника рулевой рейкиЦенаЗамена пыльника рулевой рейки рулевой рейки ВАЗ Калина. В новом изделии он должен с трудом поворачиваться в гнезде от усилия рук. После успешной замены даже хотя бы одного наконечника ездить сразу нельзя, нужно обязательно отрегулировать углы схождения передних колес на ближайшей СТО.

Переборка рулевой рейки

1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.

После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.

2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.

3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.

Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.

Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.

Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.

7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.

  • Затем вынимаем уплотнительное кольцо и шайбу.
  • Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
  • Проверяется состояние шарикового подшипника.
  • Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
  • Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
  • Новый напрессовать через трубчатую наставку в тисках или на прессе.
  • Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.

8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.

9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.

Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.

Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.

10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.

После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.

Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.

11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.

Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки. 12

После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей

12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.

При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.

Выявление неисправностей

О возможном выходе из строя наконечников рычагов, передающих управляющие усилия на ступицы, свидетельствует, прежде всего, увеличенный люфт баранки «девятки». Если вы стали замечать, что ваш ВАЗ 2109 с некоторым запозданием реагирует на поворот руля, если люфт (свободный поворот) руля на стоящем автомобиле превышает 10 градусов, пора обеспокоиться этим фактом.

Как проверить рулевые наконечники ВАЗ 2109.

Что делать
На что обратить внимание
Для проверки понадобится яма, эстакада или подъёмник. Расположившись под днищем автомобиля, возьмитесь двумя руками за рычаг и покачайте к себе — от себя.
В случае значительного износа вы заметите люфт в шарнире.
Определённую дополнительную информацию даст внешний осмотр самой этой тяги.
Трещины и разрывы пыльника ясно свидетельствуют о его износе

В этом случае шарнир работает в пыли, смазка из узла вытекает, абразивный износ детали резко возрастает — значит, требуется ремонт.

Выход из строя элементов крепления рулевых рычагов — не единственная причина появления люфта баранки автомобиля. При появлении сверхнормативного люфта следует провести ревизию рулевой рейки. В противном случае вы рискуете отремонтировать рычаги, но не избавиться от люфта на руле. Могут сохраниться стуки, дрожание баранки, вялая реакция «девятки» на управляющие воздействия.

Ремонт наконечников, как правило, необходим, но не всегда достаточен для устранения неисправности.

Распространенная неисправность наконечников рулевых тяг

На новых транспортных средствах рулевые наконечники очень редко выходят из строя, равносильно, как и, на автомобилях с пробегом при установке новой детали. Поскольку элемент находится в исправном состоянии, его тефлоновый вкладыш еще не разрушен, следовательно, он плотно фиксирует палец, полностью исключая люфт. Интенсивная эксплуатация автомобиля вызывает естественный износ вкладыша, из-за чего он уже не может удерживать шаровый палец, что является причиной возникновения люфта наконечника и ухудшения управления.

Важно! Пренебрежение своевременной заменой неисправного наконечника обязательно приведет к повреждению рулевой тяги. Не трудно представить, к чему это может привести во время движения на большой скорости. Поэтому, неисправная деталь подлежит срочной замене

Поэтому, неисправная деталь подлежит срочной замене.

Замена рулевого наконечника ВАЗ 2108 , 2109 , 21099 , 2110 , 2115 , Приора , Калина

Как изменяется рулевой наконечник

на автомобилеваз 2108. 2115 , Калина , Приора Начиная с поднимаем автомобиль.

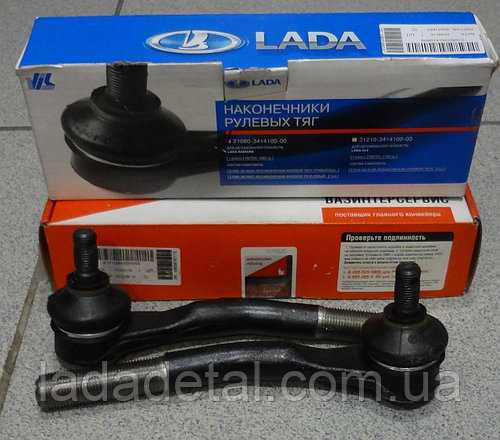

Конечно, нужно приобрести конкретно управляющие наконечники

. Лучше выбирать создание одной из 3-х компаний:

  1. «Трек Чемпион».
  2. Стоковые, которые поставляются на сборочный поток «АвтоВАЗ».
  3. «Белмаг».

Необходимо проконтролировать то, что «АвтоВАЗ» производит авто, а не запчасти к сложившейся ситуации! Потому гласить, что управляющие наконечники

произведены «компанией АвтоВАЗ», решительно некорректно. Нашему клиенту остается запчасти выполняются на ближайшей территории нашей обширной страны, также в ближнем и далеком зарубежье.

Винтовой съемник

Это более сложное приспособление. Для его изготовления вам придется воспользоваться сварочным аппаратом. Само по себе это приспособление работает, путем закручивания гайки в обрезанном с одной стороны цилиндре. Таким образом, палец с минимальными усилиями выдавливается из посадочного гнезда. Сделать такую приблуду можно так:

  • Находим подходящий цилиндр, он должен быть сделан из металла толщиной 2-4 миллиметра. С одной стороны нужно вырезать полосу на всю длину цилиндра, ее толщина должна быть не более 3 сантиметров;
  • Далее, из хорошей железной пластины вырезается подходящий по диаметру круг. В нем вырезают выемку. Она должна совпадать с пустой полосой цилиндра. После чего, заготовку приваривают к одному из торцов цилиндра;
  • Берем довольно толстую пластину железа. Желательно не меньше 5 миллиметров. И также вырезаем из нее круг. В его середине высверливается отверстие (10). В нем нужно будет нарезать резьбу. Получившуюся деталь привариваем к свободному концу цилиндра;
  • Остается вкрутить в отверстие подходящий болт, и приспособление готово к употреблению.

Проверка состояния

Чтобы удостовериться, что все озвученные признаки вызваны именно наконечниками, этот факт следует проверить.

Многие спешат с выводами, сваливая вину на наконечники тяг. На самом деле те же признаки поломки могут свидетельствовать неисправности рулевой рейки. Порой, подтянув или отремонтировав ее, все возвращается на свои места, а наконечники оказываются в еще вполне пригодном для эксплуатации состоянии.

Статья в тему: Меняем передние тормозные колодки на ВАЗ 2114

Итак, давайте проверим, действительно ли во всем виноваты наконечники. Для этого:

  • Загоните автомобиль на эстакаду или установите на смотровой яме;
  • Включите ручной тормоз, установите противокаты под колеса. Меры безопасности еще никто не отменял;
  • Заходите под автомобиль и беритесь руками за рулевую тягу. Ее нужно с достаточно внушительным усилием подергать вверх и вниз;
  • Если элемент действительно износился, определить это можно невооруженным глазом, поскольку люфт в шарнире будет существенный;
  • Не забудьте такую же операцию провести со вторым концевиком рулевых тяг.

Меняя наконечники тяг, приобретайте сразу пару. Оставлять в работе один новый и один старый элемент — большая ошибка, которая может привести к самым непредсказуемым последствиям.


Гайки – они повсюду

Как проверить рулевую рейку Постигаем тонкости ремонта и обслуживания авто

  • С помощью СТО: Достаточно просто записаться в очередь, приехать в назначенное время, оставить машину на диагностику. Спустя полчаса, час можно забирать авто с результатами диагностики. При наличии поломок, владелец принимает решение об оперативном их устранении за определенную плату;
  • Самостоятельно: Для проведения осмотра достаточно иметь элементарные навыки в ремонте автомобильной техники и немного свободного времени.

  • Обязательно необходимо наличие смотровой ямы или эстакады, на которую заехать машиной. Выжать ручной тормоз, включить первую передачу для безопасности, заклинить задние колеса специальными башмаками. Работы можно проводить со стороны капота, но это не всегда удобно;
  • В положении «снизу» моторного отсека руками пробовать шатать рулевые наконечники и тяги. Таким путем, определяя возможные дополнительные поломки. Люфт в области тяг свидетельствует о выработке наконечников, которые необходимо менять;
  • С помощью монтировки средней длины провести диагностику шаровой опоры. Делать это нужно так: запустить монтировку в проем между креплением и штуцером шаровой опоры. Наличие люфта будет указывать на неисправность узла;
  • Переходим непосредственно к самой рулевой колонке. Пробуем рулевые тяги у основания на наличие люфта. На этом диагностика всей ходовой системы окончена.
  • Наличие гидро- или электроусилителя немного усложнит проведение работ, но и с ним можно справиться. Достаточно просто отвинтить крепежный болт, крепящий тягу, с помощью ключа на «14» или «17» для каждых машин по-разному. Далее проводить осмотр по алгоритму описанному выше.

  • Опять требуется площадка со смотровой ямой;
  • Заезжаем, выжимаем ручник, клиним башмаками задние колеса;
  • С днища моторного отсека аккуратно расконтрогаиваем гайку зубилом или отверткой с плоским наконечником. Главное чтобы не жалко было ударять молотком;
  • Накидным или рожковым ключом на «17» немного подкручиваем центральную гайку ориентировочно на пол оборота;
  • Далее следует провернуть рулем в разные стороны. Если хруст исчез, то можно контрогаить, в противном случае еще немного подкрутить гайку до момента полного исчезновения хруста. Помните, что слишком сильная затяжка может привести к заклиниванию руля на поворотах. А это уже аварийная ситуация, как минимум. На большой скорости может закончится гораздо хуже;
  • Убедившись в восстановлении работоспособности рейки, начинаем контрогаить центральную гайку так же само с помощью зубила, отвертки;
  • Выезжаем машиной, тестируем ее на дороге.

AutoFlit.ru

Как заменить рулевой наконечник на ВАЗ 2108-ВАЗ 21099?

Примечание! Прежде чем менять наконечник, убедитесь действительно ли именно это вашему автомобилю и нужно, для проверки наконечника на предмет люфта проделайте следующую операцию, загоните автомобиль на смотровую яму и возьмитесь рукой за рулевую тягу (На ней ещё рулевой наконечник находится) и пошатайте усилием руки рулевую тягу (Вниз, вверх), в то время когда шатать тягу будете, смотрите на шаровой шарнир рулевого наконечника, если он будет шататься (Люфт иметь) то в таком случае смените рулевой наконечник, в ближайшее время на новый (Другой наконечник, точно таким же образом проверьте), если оказалось такое что оба наконечника исправны и работают нормально, а люфт у руля всё равно присутствует, то смотрите на рулевую рейку возможно она виновата в этом люфте!

Снятие: 1. Объясним кратко вить в замене рулевого наконечника нет ничего сложного, особенно когда под рукой есть съёмник, ну что же начнём, в начале снимите колесо (О том как снять колесо, читайте в статье: «Замена колеса на автомобиле») с автомобиля, затем возьмите смазку WD-40 или что то наподобие неё и очистите щёточкой гайку, которая крепит шарнир рулевой тяги к поворотному рычагу и взяв пассатижи, выньте шплинт которая не даёт этой гайки отвернуться (Он указан красной стрелкой), а когда он будет вынут, полностью открутите гайку и снимите её (Указана синей стрелкой) и при помощи спец. съёмника выпрессуйте палец шарового шарнира из отверстия в который он входит (см. маленькое фото) и затем ослабив гаечным ключом гайку (Указана зелёной стрелкой) за счёт которой наконечник к рулевой тяги крепится, выверните после чего наконечник провернув его рукой против часовой стрелки (При выворачивании обязательно подсчитывайте, сколько наконечник сделает оборотов, новый на точно такое же количество закручивайте).

Примечание! Если вдруг вам будет нужно поменять пыльник у рулевого наконечника или набить в него по больше смазки, тогда снять будет нужно его следующим образом, сперва металлическое кольцо нужно будет снять вдоль пальца шарового шарнира (см. фото 1), затем поддев отвёрткой, снимите стопор который держит пыльник на шарнире (см. фото 2) и можете смело после чего снимать сам пыльник с шарнира и набивать в шарнир смазку, только обратно подсоединяйте пыльник так, чтобы он в паз встал и плотно закрепите его, чтобы под него не попала не грязь не влага!

Установка: Наконечник на рулевую тягу ставится в обратном порядке снятию и чтобы развал не особо сбился, заверните его на прежнее обороты как это было сказано ранее.

Дополнительный видео-ролик: Более подробно понять как производится замена рулевого наконечника на таком автомобиле как Лада девятой модели, вы можете в ролике, который расположен чуть ниже:

ВАЗ-2109

: заменарулевых наконечников своими руками На автомобиле ВАЗ-2109 подмена управляющих наконечников осуществляется через каждые 20-40 тыщ км пробега. Естественно, это значение вам понравятся другим, зависит впрямую от правильного подбора студии, по каким дорогам обычно ездит автомобиль, от манеры вождения. Осторожные автомобилисты бывают вариации достаточно длительно ездить на одних и тех же управляющих наконечниках. Рулевое – это один из принципиальных компонент в автомобиле. Конкретно от него впрямую зависит ваша и пассажиров безопасность

Важно иногда инспектировать исправность, создавать ремонт. Рулевое состоит из рейки, тяг, наконечников, колонки

Замена рулевых наконечников своими руками

Рулевые наконечники, также как и шаровые опоры на ВАЗ 2109-2108, необходимо менять с определенной периодичностью. Разумеется, что если никаких признаков износа, стуков со стороны передней подвески, то лучше туда не лезть. Если же симптомы повышенного износа слышны, то необходимо поставить новые наконечники.

Для проведения этого ремонта своими руками, нам понадобится следующий инструмент и приспособления:

  • съемник шарнирных соединений
  • ключ на 19
  • плоскогубцы
  • ключ рожковый на 27

Демонтаж и установка наконечников рулевых тяг на ВАЗ 2109-2108

Первым делом необходимо поднять машину домкратом, точнее ее переднюю часть, после чего снять колесо, чтобы получить более удобный доступ. Затем плоскогубцами отгибаем и вытаскиваем шплинт, который фиксирует гайку крепления наконечника к поворотному кулаку стойки:

После чего можно откручивать гайку ключом на 19, и удобнее всего использовать накидной. Для приложения более мощного рычага можно одеть на конец ключа трубу, если это понадобится:

Затем попытайтесь сорвать гайку фиксации наконечника к рулевой тяге, для чего понадобится ключ на 27:

Если вместо гайки откручивается вся муфта, то придется потом снимать вместе с ней, после чего в самом конце процедуры уже на месте пробовать откручивать наконечник.

Теперь нам понадобится специальный съемник для шаровых опор и других шарнирных соединений. Вставляем один из его рычагов под резинку наконечника, а второй конец должен упираться в палец снизу. Наглядно это показано на приведенном ниже фото:

Далее необходимо крутить болт съемника до тех пор, пока палец рулевого наконечника не выскочит из своего места:

Если гайка на тяге сдвинулась с места, можно пробовать откручивать наконечник. Стоит отметить, что крутить его нужно по часовой стрелке:

Во время отворачивания посчитайте количество сделанных оборотов, чтобы при установке закрутить равно на столько же. Это позволит сохранить приблизительно установленное ранее схождение колес.

Теперь можно покупать новые наконечники и производить замену. Цена этих деталей на ВАЗ 2109-2108 составляет порядка 600 рублей за пару. Имейте ввиду, что они отличаются: то есть, правый и левый наконечники различны! Установку производим в обратной последовательности.

Признаки поломки

У рулевых наконечников (РН) есть два главных врага.

  1. Грязь. РН — это шарнирные детали, потому при повреждении пыльника в механизм начинают поступать различные твердые частицы мусора, пыли, грязи. Возникает трение, детали начинают быстрее изнашиваться, движущиеся компоненты разрушаются.
  2. Плохие дороги. Сколько кочек, ям, бордюров вам приходится преодолевать каждый день? Все эти удары негативно влияют на состояние наконечников — шарнир начинает активно изнашиваться, возникает люфт в вертикальном направлении.

При обнаружении неисправности наконечника он подлежит обязательной замене. Реставрацией, восстановлением работоспособности лучше не обходиться.

Многих интересует вопрос, как же можно проверить рулевые наконечники и убедиться в их износе или напротив, целостности. Ехать для этого на СТО и платить деньги не обязательно.

Для проверки состояния РН необходимо повернуть колесо до упора в одну сторону, удалить всю грязь с пыльника. Если на резине имеются разрывы, трещины, тогда деталь износилась и уже не выполняет свои функции должным образом. Делать подлежит замене. Аналогичным способом проверяется второе колесо.

Есть еще одно важное мероприятие, которое рекомендуется проводить даже при отсутствии признаков износа РН. Для этого между поворотным кулаком и тягой вставляется монтировка, после чего детали перемещают относительно друг друга. Если при этих манипуляциях не возникает вертикальный люфт, все хорошо

Если он есть, придется обязательно поменять компонент

Если при этих манипуляциях не возникает вертикальный люфт, все хорошо. Если он есть, придется обязательно поменять компонент.

Демонтаж и установка наконечников рулевых тяг на ВАЗ 2109-2108

Первым делом необходимо поднять машину домкратом, точнее ее переднюю часть, после чего снять колесо, чтобы получить более удобный доступ. Затем плоскогубцами отгибаем и вытаскиваем шплинт, который фиксирует гайку крепления наконечника к поворотному кулаку стойки:

После чего можно откручивать гайку ключом на 19, и удобнее всего использовать накидной. Для приложения более мощного рычага можно одеть на конец ключа трубу, если это понадобится:

Затем попытайтесь сорвать гайку фиксации наконечника к рулевой тяге, для чего понадобится ключ на 27:

Если вместо гайки откручивается вся муфта, то придется потом снимать вместе с ней, после чего в самом конце процедуры уже на месте пробовать откручивать наконечник.

Теперь нам понадобится специальный съемник для шаровых опор и других шарнирных соединений. Вставляем один из его рычагов под резинку наконечника, а второй конец должен упираться в палец снизу. Наглядно это показано на приведенном ниже фото:

Далее необходимо крутить болт съемника до тех пор, пока палец рулевого наконечника не выскочит из своего места:

Если гайка на тяге сдвинулась с места, можно пробовать откручивать наконечник. Стоит отметить, что крутить его нужно по часовой стрелке:

Во время отворачивания посчитайте количество сделанных оборотов, чтобы при установке закрутить равно на столько же. Это позволит сохранить приблизительно установленное ранее схождение колес.

Теперь можно покупать новые наконечники и производить замену. Цена этих деталей на ВАЗ 2109-2108 составляет порядка 600 рублей за пару. Имейте ввиду, что они отличаются: то есть, правый и левый наконечники различны! Установку производим в обратной последовательности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
