Шум подшипника ступицы колеса автомобиля

Когда проводят замену

Менять задний ступичный подшипник следует не позже, чем каждые 100 тысяч километров пробега. Но реалии наших дорог и качества изделий таковы, что на самом деле ресурс элемента заметно меньше указанного срока.

Практика показывает, что менять ЗПС требуется каждые 50-60 тысяч километров пробега, а в некоторых случаях даже чаще. Лучше всего ориентироваться не на пробег, а признаки износа.

Признаки неисправности

Автомобиль вам сам подскажет, что пришло время поменять ЗПС, выдав соответствующие признаки:

Появляется шум, сильный гул или стук в задней части автомобиля при движении;
В подшипнике обнаруживается люфт.

Проверка состояния

Если один из признаков появился на вашем ВАЗ 2109, требуется обязательно поднять по очереди задние колеса и убедиться, действительно ли проблема в подшипниках. Для этого:

Поднимите колеса и раскрутите каждое из них вручную;
Прислушивайтесь, появляются ли при раскрутке колеса посторонние звуки;
Если услышите характерный гул, это говорит об износе ступичного подшипника;
Проверьте узел на предмет люфта. Колеса при этом должны быть вывешены;
Крепко возьмитесь за верхнюю часть колеса и подергайте от себя и к себе;
Если подшипник исправен, колесо двигаться, то есть люфтить, не будет;
Если раскачка есть, тогда придется провести замену ЗПС.

Громкий шум сзади при торможении

Это проблема с тормозом, которая также часто раздражает водителей и выносит мозг автомехаников. Иногда, чтобы установить причину стука при торможении в задних колесах, даже у опытных автомехаников может уйти много времени.

Порой бывает так, что, после того как вы разберете всю заднюю тормозную систему, не обнаружив ничего плохого и смазав каждый компонент, проверив все зазоры каждой детали тормозной системы задних колес, шум остается. Особенно это касается тех автомобилей, где сзади используются тормозные барабаны, которые и являются, как правило, источником стука при торможении.

Со временем на тормозных барабанах может появляться невидимая канавка (паз). Если канавки небольшие, то их можно отшлифовать на специальном станке. Если выработка тормозных барабанов глубокая, то в этом случае необходимо заменить барабаны на новые. Бывает так, что борозда канавки на барабане прерывистая. В итоге, когда вы нажимаете педаль тормоза, колодки, прижимаясь к поверхности барабана, скользят по его поверхности. Но как только борозда прерывается, колодки возвращаются назад, ударяясь об опорную пластину.

В итоге мы можем слышать громкие удары в задних колесах при торможении. Иногда звук может быть настолько сильным, что некоторые водители могут подумать, что их автомобиль разваливается. При таких звуках начинает казаться, что на автомобиле ездить небезопасно.

Как мы уже сказали, есть несколько способов избавиться от этого ужасного шума. Первый – это заменить барабаны. Второй менее радикальный: снять барабаны и отдать на шлифовку на токарном станке. Если выработка небольшая, в некоторых случаях поверхность барабанов можно отшлифовать с помощью грубой наждачной бумаги.

Третий способ, о котором нам рассказали автомеханики, был найден ими путем проб и ошибок. Оказывается, эту проблему можно решить с помощью ручника.

Об этом способе вы не прочитаете ни в одной книжке по ремонту и обслуживанию автомобиля. Но помните, что это может быть опасно, если вы не будете выполнять все правильно. Поэтому, пожалуйста, будьте осторожны. Как это работает?

С помощью включения ручного тормоза для торможения вместо использования педали тормоза вы на 100% задействуете тормозные колодки в течение нескольких секунд, что позволит вам отполировать канавки на тормозных барабанах, если, конечно, они не глубокие. Из соображений безопасности не делайте это на большой скорости и слишком резко. Для этого поднимайте рычаг ручного тормоза постепенно.

Выберите пустую улицу или пустую парковку возле крупного ТЦ. Разгоните автомобиль до 60 км (например, рано утром на дороге рядом с большим ТЦ). Далее слегка потяните ручку ручного тормоза, удерживая кнопку разблокировки ручника (удерживая кнопку, вы будете контролировать ручник и в случае необходимости сможете быстро вернуть рычаг вверх, деактивировав ручной тормоз).

Удерживайте ручник в течение 3 секунд, не более – так как вы можете перегреть тормозные барабаны. Повторите этот процесс три-пять раз, каждый раз разгоняясь на пустой дороге до 60 км/ч. После полировки поверхности барабанов шум должен исчезнуть или, по крайней мере, уйти на 90%. Затем разгоните автомобиль до 80 км/ч и используйте тормоза как обычно.

Если шум не ушел и вы по-прежнему слышите стук, откажитесь от этого метода! В этом случае обратитесь лучше в специализированный технический центр, где вы уверены, что вас не разведут на деньги. То есть не туда, где любят гадать на кофейной гуще, ища причину неисправности методом тыка, меняя запчасти по очереди.

Последовательность действий

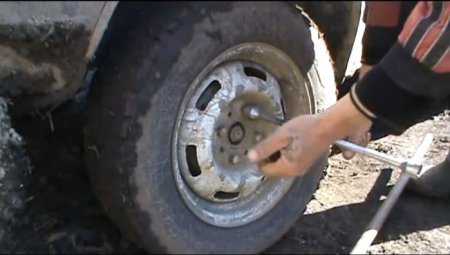

Гайка ступицы ослабляется с помощью торцовой головки на 30 и воротка. После этого головкой на 22 слегка ослабляются крепёжные болты на колесе.
Под передние колёса устанавливаются противооткатные башмаки, в автомобиле включается первая передача. После этого заднее колесо с неисправным подшипником поддомкрачивается и снимается. Видна крышка тормозного барабана
С помощью рожкового ключа на 12 откручиваются 2 шпильки на тормозном барабане, после их извлечения с помощью ключа на 13 снимается и сам барабан. Снимается с помощью торцовой головки на 12
После снятия барабана открывается доступ к ступичной гайке. Она выкручивается.

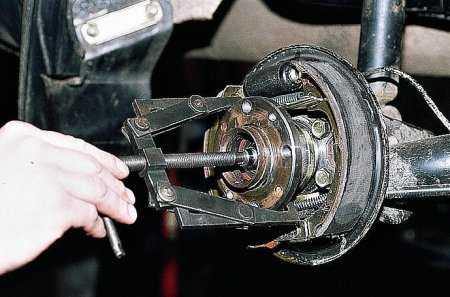

Теперь с помощью съёмника снимается сама ступица. Снимается с помощью съёмника
Внутри ступицы есть стопорное кольцо. Оно извлекается с помощью круглогубцев.
После удаления колец открывается доступ к неисправному подшипнику. Он извлекается с помощью съёмника. Для этого используется съёмник или труба
Тем же съёмником на его место запрессовывается новый ступичный подшипник, после чего производится обратная сборка ступицы и колесо устанавливается на место. Над оранжевым подшипником видно стопорное кольцо

Необходимый инструмент для работ на ВАЗ 2109

Сложность и скорость ремонта прямо зависят от наличия у вас специального инструмента. Есть минимально необходимый набор:

молоток (куда ж без него) и деревянный брусок или небольшая доска;
пассатижи для съёма стопорных колец (альтернатива — шило или тонкая отвёртка);
ключ или головка на 12;
головка на 30 с воротком (чтобы легче открутить, удлините вороток с помощью трубы).

Для ускорения дополнительно используйте:

трёхлапый съёмник для ступицы;
двухлапый съёмник для внутренней обоймы подшипника;
универсальный съёмник для запрессовки/выпрессовки;
зубило.

Альтернативные методы без использования съёмников смотрите дальше в инструкции.

При выборе подшипника обратите внимание на саратовские с маркировкой SPZ и вологодские (VBF). Подшипники из Самары пользуются дурной славой, а импортные не стоят переплаченных денег

Поэтому первые два варианта — это оптимальное сочетание цены и качества.

Сборка

– все, начинаем процесс сборки подшипника задней ступицы на ВАЗ 2109, 2110. Для этого одеваем ступицу на ось (сняв болт, которым мы стягивали обоймы);

– закручиваем и подтягиваем центральную гайку (ставим обязательно новую), не забывая поставить упорную шайбу;

– одеваем и прикручиваем тормозной барабан и колесо;

– проверяем вращение (не должно быть никаких посторонних шумов);

– если все хорошо, опускаем автомобиль с домкрата;

– затягиваем колесо и центральную гайку (момент затяжки ступицы примерно около 20 кг\м, это довольно сильная затяжка, если нет динамометрического ключа, нужно рычагом не менее метра затянуть гайку с усилием в два раза превышающим, усилие затяжки колес);

– закерниваем гайку ступицы, затягиваем колеса.

Подшипник задней ступицы ВАЗ 2109 можно поменять несколькими способами. От «правильности» выбора зависит качество ремонта. Ниже вы найдёте подробную инструкцию с описанием каждого метода. Вы сможете сами решить, какой вам ближе. На СТО вас не будут спрашивать, как лучше, и сделают по-своему. Это веская причина вникнуть в «тему» и сделать замену самому, тем более такой ремонт под силу каждому.

Какие потребуются инструменты

Перед тем как поменять заднюю ступицу или ее подшипник, обязательно убедитесь, что у вас имеются все необходимые инструменты. Без специальных съемников осуществить демонтаж подшипника вряд ли получится. Если вы планируете поставить новую ступицу в сборе, то проблем не возникнет — в ней уже имеется новый подшипник, который установлен по всем правилам.

Но если вы покупаете все элементы отдельно, наличие съемника крайне желательно. Вам нужно иметь под рукой следующие инструменты:

Домкрат — желательно подкатного типа. И обязательно надежные опоры. Если таковых нет, то можно использовать деревянные бруски.
Ключ баллонный для болтов крепления колес — обычно головка на 19, 17 либо шестигранник.
Плоскогубцы.
Торцевую головку на 30 или накидной ключ.
Отрезок прочной трубы.
Молоток, зубило, выколотку.
Деревянный брус или бронзовый молоток.
Монтажную лопатку.
Любой конструкции съемник для выпрессовки ступичного подшипника.
Обязательно наличие двулапого съемника.

Это и все, также вам потребуются новый подшипник и ступичная гайка. Старую повторно использовать не рекомендуется.

ТАБЛИЦА – РАЗМЕРЫ ШАРИКОПОДШИПНИКА СТУПИЦЫ 6-256706АС17

К тому же товар обязан иметь сертификат соответствия ГОСТ 520-2002 или ISO 15:1998, защитные голограммы и быть хорошо упакованным.

Номер подшипника задней ступицы ВАЗ 2108 в международной системе – ВА2В633313С.
Маркировка (номер) по ГОСТу: 6-256706АС17.

ПРИМЕЧАНИЕ:Следует избегать некачественных китайских подделок, отдав предпочтение оригинальным деталям «Саратовского подшипникового (VBF) или «Самарского производств» (СПЗ-4). В выборе подходящей запчасти поможет представленная ниже таблица.

Параметр	Единица измерения	Значение по ГОСТ (ТУ)
Диаметр отверстие	mm	30
Наружный диаметр	mm	60
Ширина	mm	37
Грузоподъемность динамическая	kH	30,1
Грузоподъемность статическая	kH	25,9
Частота оборотов	об/мин	6500
Осевой зазор	mm	0,06-0,09
Тип стали	–	ШХ-15
Твердость колец и шаров	HRC	61-65
Вид смазки	–	Литол-24 (С17)
Момент затяжки	H*M	220
Шероховатость колец	Ra	0.32
Вес	г.	435

Как заменить подшипник задней ступицы: инструкция

Снятие колеса описывать не будем. Главное, не пренебрегайте своей безопасностью — подставьте под порог автомобиля дополнительный упор (открученное колесо, пень, специальную подставку). Перед снятием нужно убрать центральную заглушку и выровнять стопорный «буртик» на крепёжной гайке (поможет плоская отвёртка или зубило). Теперь «сорвите» гайку воротком с головкой на 30 (крутим против часовой стрелки). В этот момент колесо должно стоять на земле или нужен помощник, который сильно нажмёт педаль тормоза.

Бейте равномерно со всех сторон

Уберите гайку и шайбу

Ставим ступицу на место

Ступица ваз 2109

Замена задней ступицы ваз 2109не предполагает наличие особых знаний. Она необходима в том случае, если произошел ее износ. Ступицы в свою очередь выполняют очень важную роль. Без них колеса не будут вращаться с нужной скоростью, что приведет сначала к повреждению тормозной системы, а после – к выходу из строя всего автомобиля. Поэтому, если наблюдаются какие-нибудь проблемы с передними ступицами, их нужно диагностировать заранее, чтобы потом не было слишком поздно. Замена ступицы ваз 2109 легко может быть проведена своими силами.

Резюме

Тормозная система – это основа безопасности движения на автомобиле. При возникновении малейших неполадок в ее работе необходимо без промедления искать неисправность и устранять проблему. На самом деле причин не так уж и много. К тому же все может быть гораздо проще – например, стук в колесе при торможении возникает из-за выкрученного болта крепления суппорта.

Вчера покатавшись без музыки, ну чет поднадоело, услышал интересный стук. При нажатии на педаль тормоза (прям вот только коснулся, можно сказать) происходит одиночный металлический (как мне кажется) стук. Локализовать его не удалось, то ли справа спереди, то ли сзади. Причем стук то есть, то нет. Например, качусь я 40, касаюсь тормоза (то есть не вот в пол торможу), загорается стоп-сигнал и звучит этот стук. отпускаю педаль, нажимаю-тишина, останавливаюсь, нажимаю на месте — тишина, трогаюсь, торможу-тишина, трогаюсь, проезжаю метров 20-50, нажимаю-стук. В педаль не отдает, но бесит, когда что-то не так.

Знатоки, внимание вопрос, че стучит? Стойки стаба? Суппорт? колодки?

Я когда колодки менял, мазал направляющие, но вот мазал и думал зачем я это делаю, так как часть направляющей находится на открытом воздухе. И посетила меня мысль сейчас, что может грязюка подналипла и подклинивает?

Появление стука при нажатии на педаль тормоза не распространенное, но все же имеющее место явление. При этом диагностировать причину стука достаточно сложно.

Давайте разберемся от куда берется этот стук и как решить данную проблему.

Тормозная система является одной из основных, обеспечивающих безопасность движения. Именно ею осуществляется замедление автомобиля вплоть до остановки.

Наибольшее распространение на автомобилях получила система с гидравлическим приводом, когда усилие водителя, посредством рабочей жидкости передается на тормозные механизмы, установленные на ступицах колес.

Что касается самих механизмов, то на авто используется два их типа – сейчас все большее распространение получают дисковые механизмы, в которых колодки – элементы, осуществляющие замедление, взаимодействуют с диском, установленным на ступицу колеса.

Раньше более частыми в использовании были барабанные механизмы, в которых колодки помещались внутрь барабана, замедление в таких механизмах производилось за счет разжатия колодок, в результате чего они прижимались к внутренней поверхности барабана.

Но полностью от использования барабанных механизмов не отказались, поскольку в них хорошо реализована стояночная тормозная система.

Поэтому многие авто спереди укомплектовываются дисковыми механизмами, а сзади – барабанными.

Обслуживание системы с гидравлическим приводом сводится к периодической замене колодок, поскольку они в результате взаимодействия стираются.

Поэтому проверка состояния дисков и барабанов необходима.

В приводе проверяется состояние трубопроводов, выполняется визуальный осмотр на наличие подтеков, контролируется уровень жидкости.

Часто после ремонтных работ требуется прокачка привода тормозов, для удаления воздуха из трубопроводов, ведь его наличие может сказаться на работоспособности системы.

Поскольку тормозная система не включает большое количество элементов, то считается, что она вполне надежна и при привальном уходе и обслуживании доставлять проблем не должна.

Но это не всегда так. Даже в такой, казалось бы, простой по конструкции системе могут возникать проблемы.

Одной из самых распространенных проблем является появление стука при нажатии на педаль.

Инструкция по замене подшипника

Чтобы быстро и безошибочно выполнить работу, следуйте таким рекомендациям:

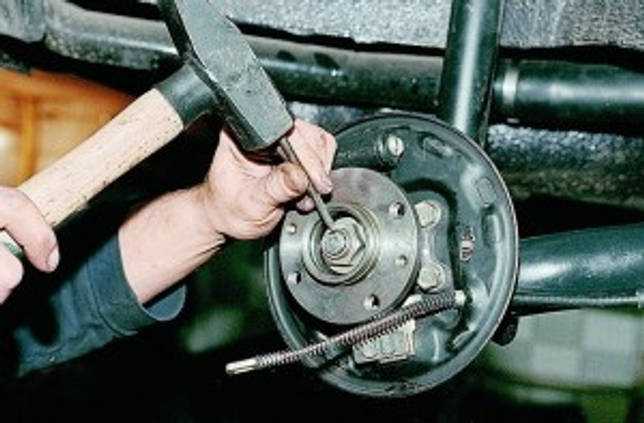

Для начала снимите защитный колпачок и расконтрите ступицу заднего колеса (сделать это можно с помощью молотка и зубила).

Послабьте протяжку болтов на ступице и колесе. Учтите, что момент затяжки гайки ступицы весьма серьезный, поэтому нелишним будет увеличить «плечо» ключа дополнительной трубой.

Поставьте авто на первую скорость и зафиксируйте автомобиль (сделать это можно с помощью установки специальных «башмаков» под передние колеса). На ручной тормоз не ставьте.

Окончательно откручиваем все болты и снимаем заднее колесо.

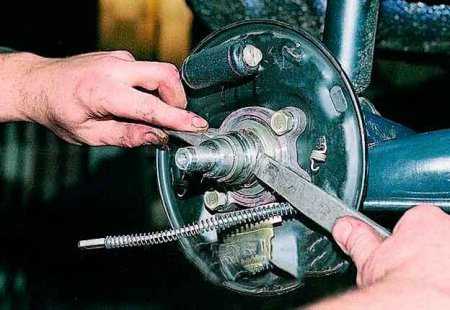

Откручивайте направляющие штифты.

И демонтируйте тормозной барабан.

Если он не снимается, можно воспользоваться бруском (в роли прокладки) и молотком. Путем постукивания по нему, или прокручивая барабан можно с легкостью подорвать с «насиженного» места.

Теперь переходите к основной части. Полностью откручивайте гайку ступицы и снимайте ее с цапфы.

Если есть съемник, то используйте его.

Если же нет, то можно воспользоваться более простым методом.

Или использовать монтировку.

Верните колесо на месте, прикрутите его к ступице болтами (можно до конца не затягивать). После этого резко переместите его на себя (ступица должна сняться).

Учтите, что данная работа не всегда проходит гладко. В частности, на цапфе может остаться внутреннее кольцо подшипника. Если вам не повезло, то придется убирать его с помощью зубила и монтировки.

Или можно применить съемник.

Подшипник в ступице будет фиксировать специальное стопорное кольцо – снимайте его. Для этого можно использовать специальные пассатижи-съемники или обычную отвертку.

Теперь выдавливайте с помощью съемника подшипник из ступицы. Если съемника под рукой нет, то необходимо найти трубу с подходящим диаметром, поставить ее и бить до «победного».

Или так.

Очистите внутреннюю поверхность ступицы и хорошо смажьте ее.

Запрессовывайте новый подшипник. Здесь есть несколько вариантов – сделать работу с помощью съемника, тисков или же молотка и деревянной или металлической, как в нашем случае, проставки.

Возвращаем на место стопорное кольцо с помощью отвертки и пассатижей.

Производим монтаж ступицы на ось. Если не получается посадить деталь на место вручную, можно аккуратно подбивать подшипник с внутренней стороны.

Для этого используйте трубу соответствующего диаметра или свечной ключ.

Далее возвращаем на место шайбу и гайку. Затягивайте гайку и запрессовывайте ступицу до упора.

Возвращайте тормозной барабан и колесо на место.

Протягивайте гайку ступицы. Здесь учтите, что момент затяжки должен быть 19-23 кгс*м.

Если динамометрического ключа под рукой нет, необходимо закрутить гайку с тем же усилием, с которым она была закручена до этого. Не забудьте накернить гайку.

Важные моменты

Ступичная гайка на ВАЗ 2109 закручивается очень сильно, а кроме того, она часто бывает покрыта ржавчиной. Может потребоваться огромное усилие, чтобы стронуть её с места. В такой ситуации помочь может жидкость WD-40. Если этой жидкости под рукой нет, гайку можно обильно полить маслом и подождать 10 минут.
Далеко не у каждого автовладельца под рукой есть съёмник для ступичных подшипников. В этом случае для извлечения подшипника можно воспользоваться молотком и обрезком стальной трубы подходящего диаметра (около 4,5 см). Главное при этом — не повредить трубой внутреннюю поверхность ступицы

Если после выпрессовки там останутся царапины и выбоины, новый подшипник быстро выйдет из строя.
При обратной сборке ступицы особое внимание следует уделить затягиванию ступичной гайки. Если она будет затянута слабо, возникнет люфт, который вновь приведёт к износу подшипника

Поэтому с торцовой головкой на 30 следует использовать самый длинный вороток, чтобы усилие при затягивании ступичной гайки было максимальным.

Замена ступичных подшипников — процедура, с которой рано или поздно столкнётся каждый владелец «девятки». Вопрос только в том, будет ли он готов к этому. Если водитель предпочитает ремонтировать свою машину самостоятельно, то имеет смысл приобрести в магазине съёмник для ступиц и подшипников. Этот нехитрый инструмент значительно облегчит работу, а также сэкономит автовладельцу массу времени и нервов.

Важные моменты

Ни один узел автомобиля не подвергается такой нагрузке, как ходовая часть. Отсюда и большое количество неисправностей. Яркий тому пример — подшипник ступицы заднего колеса. По замыслу и расчетам конструкторов, он должен исправно служить не менее 100 000 км. пробега. Но отечественные дороги и неправильная эксплуатация вносят свои коррективы. Очень часто подшипник выходит из строя, не выслужив и половины ресурса.

В этом случае тянуть с заменой нельзя. Дело даже не в том, что неисправный подшипник станет причиной еще более серьезной неисправности. В данном случае речь идет о безопасности. Не нужно думать, что такой сложный ремонт могут сделать только в автосервисе. Замену подшипника ступицы заднего колеса вполне можно произвести самостоятельно.

Рассмотрим, как проверить подшипник ступицы заднего колеса. В отличие от многих других, эту неисправность можно локализовать почти со 100% точностью. И по силу это не только опытным, но и начинающим автолюбителям, если знать характерные признаки. Основные из них:

Посторонний шум при движении автомобиля. Его часто ошибочно путают с «воем» коробки, но в этом случае звук не пропадает даже при переходе на нейтраль.
Неприятный звук особенно различим на заднем сидении, со стороны неисправного колеса;
На поворотах чувствуется явное притормаживание неисправной стороны, а в особо тяжелых случаях, слышны щелчки;
Нагрев колеса во время движения.

Все это косвенные симптомы, услышав которые автолюбитель должен насторожиться и провести более детальную проверку. Для этого необходимо воспользовавшись домкратом, провесить предположительно неисправное колесо. Теперь нужно его хорошо раскрутить.

Нужен вместительный кроссовер? Смотрите статью Выбираем кроссовер с большим багажником — топ 10.

Ищем самый проходимый кроссовер — 10 претендентов. Смотите тут.

Слышится гул — плохо, но пока не смертельно. Взявшись за колесо руками сверху и снизу, необходимо покачать его по вертикали. Если есть люфт — подшипник на свалку.

От чего это происходит? Удивительно, но только треть подшипников «умирает» от естественного износа металлических частей. Остальные две трети, приходятся на следующие причины:

Заводской брак;
Тяжелые условия эксплуатации. К примеру, постоянная езда по просёлочным дорогам на большой скорости;
Отсутствие своевременного обслуживания. Как правило, недостаток смазки и попадание на подшипник пыли и грязи;

Кроме того, есть еще одна причина — неправильная установка во время предыдущего ремонта

Впрочем, этого можно легко избежать, если перед самостоятельной заменой подшипника ступицы заднего колеса заранее изучить последовательность работы и акцентировать внимание на некоторых деталях

Замена подшипника задней ступицы ВАЗ 2108 без съемника

Когда сам узел снят, следует осуществить снятие выпрессовку и установку нового подшипника. Первый способ актуален, если в распоряжении не имеется специального инструмента.

Вынимаем стопорное кольцо;
Фиксируем ступицу ВАЗ таким образом, чтобы нижняя часть была свободна и ничто не мешало выпадению обоймы;

Берем подходящую по размерам трубу (чуть меньше посадочного диаметра) и резкими, но аккуратными ударами выбиваем саму обойму с шариками (вместо трубы можно взять насадку на «30»);

После демонтажа следует снять размер заднего ступичного подшипника ВАЗ 2108 чтобы не ошибиться с выбором запасной части. Также, непосредственно перед заменой, следует обработать внутреннюю часть, убрав оттуда ржавчину и грязь при помощи мелкой наждачной бумаги и тщательно смазать посадочные места.

Теперь можно устанавливать новую деталь

Выравниваем ступицу в горизонтальной плоскости.
Обрабатываем новый шарикоподшипник литолом или солидолом.

Устанавливаем деталь абсолютно ровно в отношении посадочного места.
Аккуратно наживляем запчасть. Основное правило – избежать перекоса. Если элемент не заходит – значит имеется искривление и надо заново начать процедуру.

После того, как деталь зайдет наполовину, можно приложить большее усилие – перекосить ее уже не получится. (на фото ниже представлен процесс запрессовки через старый подшипник – удобно использовать его в качестве проставки);
Монтируем стопорное кольцо;
