Как вытянуть лонжерон в домашних условиях + видео

Необходимые материалы и инструменты

Сразу хотелось бы предупредить, что от качественной вытяжки зависит дальнейшая возможность эксплуатации авто, поэтому к этой проблеме следует отнестись с полной серьезностью.

Нам понадобится следующие инструменты для вытяжки кузова автомобиля:

  • мощная электрическая болгарка (турбинка);
  • сварочный аппарат;
  • горелка (газовая);
  • машина для шлифовки с полным набором дисков;
  • стационарный стенд с необходимым шаблоном и цепными захватами (с ними легче работать);
  • металлический шпатель и автомобильная грунтовка;
  • лента герметик;
  • рихтовочный молоток для металла;
  • также придется найти таблицу для марки вашего авто с данными про заводскую геометрию кузова.

Когда весь перечень собран, можно приступать к работе.

Вытяжка лонжерона

Поиск товара

Чертеж поставляется в комплекте с каждым авто. Итак, приступим к действиям.

Repair of rails on the Chevrolet Niva

Первым делом необходимо демонтировать дверь с помощью ударной отвертки, после чего достать коврики и шумоизоляцию в салоне. Теперь необходимо снять крыло и зафиксировать переднюю часть авто, чтобы предотвратить падение.

Зафиксировать также нужно и балку переднего моста. В большинстве случаев крыло лучше заменить новым, чтобы провести качественное усиление лонжеронов.

Старые детали зачастую изъедены коррозией. После чего ослабить пружины и снять три болта с верхней опоры. После этого следует снять верхний рычаг. Иногда случается такое, что крепежные болты заклинивают и снять их невозможно. В такой ситуации нужно срезать их болгаркой.

Затем нужно снять растяжку, которая прикрепляет балку и лонжерон. После этого следует срезать болгаркой брызговик мотора.

Следующим шагом станет разделения детали на две части и отделение ее от кузова.

Если лонжерон сместился, но при этом остался цел, то в любом случае его необходимо вытянуть, дабы вернуть правильную геометрию посадочному месту этого элемента. Стоит помнить, что такой ремонт лучше доверить специалистам. В авто сервисе лонжерон вытягивают на специальном стапеле. На стапеле автомобиль закрепляется неподвижно и при помощи зажимов, цепей и гидравлического оборудования вытягивается. Кузов автомобиля — самая дорогостоящая в обслуживании часть транспортных средств. Следовательно, и ее ремонт в автосервисе может влететь в копеечку.

Процедура эта ответственная, но все же можно попробовать выполнить ремонт самостоятельно и буквально в дворовых условиях. Первым и самым простым способом является применение троса и дерева. Вместо дерева может подойти и любой столб. Трос нужно закрепить к столбу одним концом, другим — к автомобилю, а точнее к вытягиваемому лонжерону. Далее следует запустить мотор, включить заднюю скорость и кратковременными резкими движениями назад потихоньку «выдернуть» лонжерон. В промежутках между «дерганьями» нужно простукивать его молотком. В этом способе главное не переборщить — не завалить дерево или столб, или не «порвать» автомобиль на 2 части. Данный способ не всегда подойдет. К примеру, если при повреждении сместился двигатель или зажались ведущие колеса такой способ не подойдет.

Следующим способом ремонта лонжерона является использование домкрата. Лучше всего применять гидравлические модели, так как при небольшом прилагаемом усилии можно добиться большей нагрузки. Этот способ можно разделить еще на 2 способа.

  1. автомобиль нужно надежно закрепить (можно привязать его к чему-нибудь неподвижному), далее взять цепь или трос, одним ее концом также зацепить за вытягиваемый элемент, а другим за домкрат. Домкрат в свою очередь стоит закрепить на что-то неподвижное. Далее все просто — нужно накачивать насосом домкрат и простукивать лонжерон молотком.
  2. для примера подойдет Ваз «классика» с передним лонжероном, сместившимся в салон. В этой ситуации необходимо разобрать салон. Далее нужно взять доски и расположить их параллельно заднему сиденью, уперев их в выступ днища в этом месте. Досок необходимо столько, чтоб домкрат с опущенным штоком уперся между ними и выступающим в салон лонжероном. Далее знакомая процедура — накачка насосом, простукивание. На стапелях, по сути, и используются гидродомкраты, только немного видоизмененные. Диапазон нагрузок у гидродомкратов довольно широк, так что можно подобрать нужный, отталкиваясь от характера повреждения.

Передние и задние лонжероны автомобиля — что это такое

Автомобиль должен быть безопасным и надежным. Поэтому необходимо следить за его техническим состоянием, тщательно проверять потенциально опасные узлы. Также нужно учитывать это и при покупке подержанного автомобиля. Основным несущим элементом является лонжерон. Он отвечает за жесткость кузова и устойчивость к деформациям. Это необходимо для того чтобы выдерживать большие нагрузки. В данной статье рассказывается о том, что это такое — лонжерон автомобиля, зачем он нужен и как его проверить.

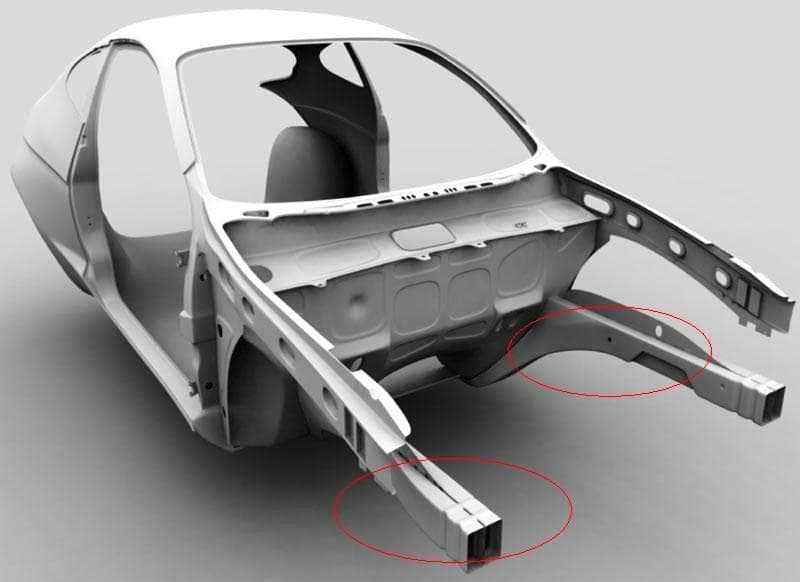

Что такое лонжерон в машине

Передние лонжероны это две металлические профильные трубы.

Лонжерон удерживают на себе основные элементы машины — двигатель, колеса, сиденья, кузовные детали.

Лонжерон представляет собой две металлические профильные трубы, которые находятся в нижней части автомобиля и удерживают на себе основные элементы – двигатель, колеса, сиденья, кузовные детали. В большинстве внедорожников роль несущей конструкции выполняет рама. Для легковых автомобилей более универсальным решением является использование лонжеронов. Они намного легче, что позволяет снизить вес автомобиля.

Зачем проверять лонжерон

При покупке автомобиля с рук нужно обязательно проверять лонжероны. Если повело лонжерон, это может привести к деформации всего кузова, в результате будет неправильный развал и повышенный износ покрышек, увеличится зазор между деталями кузова. Кроме того, если сгнил или лопнул лонжерон, автомобиль считается небезопасным и его нельзя использовать. На большой скорости недостаточная жесткость кузова может привести к потере управляемости. При аварии лонжерон обеспечивает пассивную безопасность, не давая кузову автомобиля сминаться и травмировать водителя и пассажиров.

Как проверить лонжероны

Сгнивший передний лонжерон

Выявить небольшое искривление лонжеронов и изменение геометрии кузова можно только на стенде. Однако серьезные проблемы с лонжеронами можно определить и самостоятельно. Для этого нужно проверять следующие симптомы:

Узнать где находятся лонжероны можно по инструкции конкретного автомобиля.

  1. Развал и схождение. При проблемах с лонжеронами будет неправильный развал и схождение колес автомобиля. Даже при настройке он будет быстро сбиваться и покрышки будут неравномерно изнашиваться.
  2. Зазоры между деталями кузова. При проблемах с лонжеронами зазоры между деталями будут неравномерными, это должно быть видно на глаз. Кроме того, будут плохо закрываться и открываться двери, багажник и капот.
  3. Внешние дефекты. Также проблемы с лонжеронами можно определить визуально. Снаружи это проявляется в нарушении геометрии кузова. Также можно проверить их изнутри, из смотровой ямы. На лонжеронах не должно быть сварных швов, трещин и других дефектов. Узнать где находятся лонжероны можно по инструкции конкретного автомобиля. Как правило, передний лонжерон удерживает двигатель. Задний лонжерон проходит под багажником, к нему крепится фаркоп и задний бампер.

Наиболее распространенная проблема – деформация лонжерона при аварии. В этом случае он просто сминается и теряет первоначальную форму. Как правило, если деформация была не сильной, такой лонжерон можно выпрямить без замены. Для этого применяется специальное оборудование – стапель. Вытяжка лонжерона без стапеля также возможна, но выполнить ремонт достаточно качественно практически невозможно.

Автомобиль полностью разбирается и устанавливается на стенд. Затем лонжероны вытягиваются стапелем с большим усилием. При этом постоянно проверяется и контролируется геометрия кузова. Если лонжерон ушел внутрь, то он выдавливается наружу на свое место. Также можно вытянуть лонжерон своими руками, хотя это не рекомендуется.

Как правило, к такому варианту прибегают в тех случаях, когда автомобиль стоит недорого или нет денег на качественный ремонт. Лонжероны могут вытягиваться рывком при привязывании троса к другому автомобилю. Также можно использовать домкрат и различные рычажные механизмы. Перед тем как вытянуть лонжерон в домашних условиях лучше детально изучить его конструкцию.

Если слишком сильно перетянуть лонжерон в обратную сторону, исправить уже не получится. В среднем вытянуть лонжерон стоит около 5000 рублей, с учетом разборки и сборки автомобиля, проверки геометрии на стенде.

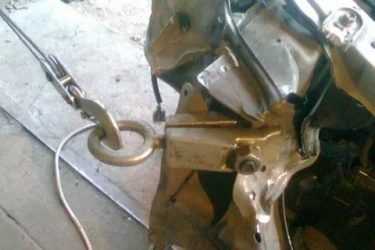

Как вытянуть лонжерон в домашних условиях

от almin · Июнь 3, 2014 Во время аварий лонжероны машины часто повреждаются с изменением своих геометрических размеров. Для выправления простых моделей лонжеронов можно использовать способ вытягивания. Для сложных конструкций, установленных на иномарках, имеющих вид энергопоглощающей кассеты, замена производится в сборе. Процесс вытягивания отработан досконально.

Вначале надо снять все детали с кузова, чтобы обеспечить свободный доступ к лонжерону. Вы должны обязательно снять проводку и электрические детали, расположенные возле участка ремонта.

Начните предварительно вытягивать и выправлять поврежденный лонжерон до получения формы, которая близка исходной. Сначала закрепите транспортное средство на стенде с помощью специальных захватов. Закончив предварительное вытягивание при необходимости отрежьте части лонжерона, подлежащие замене. Если менять поврежденные элементы лонжерона без предварительного вытягивания можно усложнить последующий его ремонт. Когда закончите предварительное вытягивание, обязательно проверьте двери и петли.

В местах сварки надо убрать герметизирующую ленту и грунтовочное покрытие. Для этого надо предварительно нагреть ленту газовой горелкой или промышленным феном. После нагрева они должны легко отделиться с помощью стального шпателя.

Вы должны проверить геометрию лонжерона на соответствие контрольных точек и ремонтной таблице. Чтобы было удобнее работать контрольные точки можно накернить на самом лонжероне и других элементах. Далее надо провести вытягивание начисто, достигая совпадения контрольных точек на лонжероне с точками стенда, и совпадения размеров с ремонтной таблицей кузова. Для выравнивания и шлифовки неровностей на лонжероне используйте дисковую шлифмашинку. Проверьте насколько параллельны лонжероны и колесные арки.

Произведите рихтовку смежных поврежденных частей и арки колеса воспользовавшись рихтовочным молотком и оправкой. Также вы должны выровнять сварочные кромки деталей, которые были повреждены. С помощью рихтовочного молотка и оправки произведите выравнивание кромки лонжеронов и арок, чтобы обеспечить их плотное прилегание.

На места где соединяются панели салона, на нижней части лонжерона и внутренних поверхностях колесных арок, надо снова наложить герметизирующую ленту и нанести слой нового грунтовочного покрытия. Затем надо окрасить кузов. Перед тем как начать работать с лакокрасочными покрытиями надо обеспечить вентиляцию ремонтного помещения.

Завершив покрасочные работы, позаботьтесь о нанесении антикоррозионного покрытия. Произведите установку всех снятых ранее деталей. Все поврежденные детали необходимо заменить новыми. На подвижных частях должна быть нанесена консистентная смазка. Далее надо залить охлаждающую жидкость, заправить хладагентом кондиционер. По окончании работ обязательно проверьте зазоры, имеющиеся между панелями кузова и работу замка установленного на капоте.

Основной частью кузова каждого автомобиля можно назвать лонжероны, это труба прямоугольного сечения, или как говорят по-другому – продольная балка кузова. Лонжерон проходит через весь кузов, вся нагрузка, амортизация и удар при ДТП приходится именно на него. Стандартная конструкция автомобиля имеет левый и правый лонжероны, а сами они делятся на передние, задние и средние. Как правило, передние лонжероны немного выше относительно задних, такая конструкция сделана для того, чтобы разместить спереди двигатель автомобиля. Материал для них используют разнообразный, это может быть:

  • титановый сплав;
  • алюминиевый сплав;
  • композитные слои.


Лонжерон Прежде чем рассматривать вопрос о том, как вытянуть лонжерон на ниве 212, давайте остановимся на наиболее распространённых поломках детали:

  1. На лонжероне со временем могут появиться трещины.
  2. Элемент конструкции автомобиля покрывается ржавчиной.
  3. При столкновении машин (ДТП) возможен полный разрыв элемента.

Незначительные повреждения можно устранить при помощи сварочного аппарата. Если деталь лопнула, понадобится частичная либо полная замена.

Если вы не специалист или не уверенны в своих силах, необходимо обратиться к мастерам СТО, которые с помощью специальных инструментов могут восстановить конструкцию.

Многие водители предпочитают выполнить восстановление элемента своими руками. При этом экономят деньги и получают моральное удовлетворение от рабочего процесса.

Типы

Как уже упоминалось, лонжероны занимают разные позиции в автомобиле. Здесь многое зависит от особенностей кузова (грузовой транспорт, легковой или грузовой автомобиль).

Расположение бывает следующим:

  1. Параллельным и горизонтальным по отношению друг к другу;
  2. Вертикальным, с небольшим изгибом;
  3. Горизонтальным и минимальным углом;
  4. Горизонтальным и небольшим изгибом.

Тип конструкции, которая упомянута первой, нашла применение в грузовом транспорте.

Рама грузового автомобиля Mercedes-Benz с параллельно-горизонтальным расположением лонжеронов.

Что касается остальных вариантов, то они популярны и применяются в легковых машинах.

Задний левый лонжерон пола ВАЗ 21099.

Для чего нужны

Детали делаются из очень твёрдого металла, способны выдерживать большой вес. Они поглощают ударные нагрузки, вибрации, получаемые автомобилем при передвижении по различным дорогам. Лонжероны нужны для усиления элементов днища и пола багажника (легковые авто) или чтобы полностью брать на себя все нагрузки (грузовики, рамные внедорожники).

Другая функция лонжеронов — амортизация. Беря на себя колебания, деталь распределяет нагрузку по всем частям машины. Трубы эффективно поглощают деформационные искажения. Поэтому они сделаны максимально жёсткими, но не везде. На самом деле, современный лонжерон — это конструктивно очень гибкий узел с программируемыми зонами деформации. В противном случае он не смягчал бы удары, поглощая их, а передавал в салон.

Профилактика лонжеронов

Для того чтобы автомобиль служил долго, желательно следить за состоянием лонжеронов и проводить профилактические работы. Правка лонжерона стоит очень дорого, поэтому лучше следить за ним и проводить регламентные профилактические работы. Так как внутри лонжероны пустотелые, в них может скапливаться грязь и влага, что приводит к коррозии металла. Поэтому желательно хотя бы один раз в год перед зимой наносить антикоррозийные смеси. Узнать, как выглядит лонжерон можно из инструкции к автомобилю, на котором показаны несущие элементы. Здесь также обычно показаны дренажные отверстия, через которые нужно наносить защитное антикоррозийное средство. Кроме того, желательно избегать чрезмерных нагрузок на кузов автомобиля. При сильном перегрузе и эксплуатации в тяжелых условиях лонжероны могут лопаться или гнуться. В случаях необходимости использовать машину в тяжелых условиях может устанавливаться усилитель лонжерона. Эта деталь позволяет снизить нагрузку и продлить срок службы лонжерона. Необходимо следить за состоянием автомобиля, особенно за несущими элементами. Если он эксплуатируется в тяжелых условиях или ездит на высокой скорости, по плохим дорогам – желательно регулярно проверять состояние лонжеронов. Многие подержание автомобили продаются после косметического ремонта. В этом случае лонжероны могут быть прогнившими или лопнувшими, хотя внешне кузов машины как новый.

Замена заднего правого лонжерона 2109

Состояние заднего лонжерона определяется внешним осмотром, если кузовной элемент имеет следы сильной коррозии и основательно прогнил, он подлежит замене, его ремонт во многих случаях нецелесообразен. Еще перед выполнением работ необходимо осмотреть сам кузов автомобиля, нередко железо на 2109 прогнивает до такой степени, что привариваться практически не к чему.

Для проведения ремонтных работ потребуется:

  • сварочный аппарат;
  • электродрель со сверлами;
  • отвертки;
  • набор ключей;
  • молоток;
  • керн;
  • зубило;
  • зачистные круги.

Предварительно необходимо купить сам лонжерон пола (ЛП), средняя розничная цена кузовного элемента в автомагазинах – от 1800 до 2500 рублей, каталожный номер – 2108-5101372. Это запасная часть подходит на модели 2108-09-13-14, с минимальными изменениями может устанавливаться на вазовские машины 21099 и 2115. Так как при замене лонжерона в основном приходится работать под машиной, необходимо продумать, как сделать так, чтобы можно было удобно подобраться снизу. Здесь есть несколько вариантов:

  • использовать автоподъемник;
  • производить работы на смотровой яме, вывесив заднюю часть кузова на «козлах» или других подставках;
  • опрокинуть автомобиль на бок, подставив надежный упор.

Перед тем как приступить к высверливанию старого лонжерона, необходимо произвести частичную разборку автомобиля, снять:

  • задние сиденья;
  • бензобак;
  • обшивку пола сзади;
  • коврики;
  • заднюю балку (придется отсоединить тросы ручника и тормозные шланги).

После разборки можно приступать к непосредственному снятию заднего ЛП, для этого необходимо найти точки крепления, высверлить их в местах точечной сварки с помощью сверла, зажатого в патрон дрели. После демонтажа кузовной детали необходимо тщательно зачистить металл под лонжероном и загрунтовать, снять транспортировочный грунт с новой детали (очень эффективно и быстро снимается с помощью пескоструя). Чтобы правый лонжерон встал точно по месту, следует пользоваться замерами (существуют контрольные точки крепления агрегатов), между элементами передней и задней подвески должно быть определенное расстояние (между креплением задней балки и переднего поперечного рычага).

Это интересно: Как осуществляется замена свечей зажигания Ниссан Теана

После определения контрольных точек лонжерон прихватывается сваркой в нескольких местах, проверяется правильность установки, затем деталь окончательно приваривается к посадочному месту. Заключительная стадия ремонта состоит из следующих этапов:

  • зачистка окалины сварки шлифовальным кругом;
  • обезжиривание поверхности металла;
  • нанесение грунта, антикоррозийного покрытия.

Очень важные условия при выполнении сварки – прерывистый шов, максимум длиной 4-5 мм. Сплошной сварочный шов недопустим, при такой сварке кузов теряет эластичность, становится очень жестким. Левый задний ЛП на «Восьмерке»или «Девятке» меняется точно так же, как и кузовной элемент с правой стороны, порядок выполнения работ и принцип установки такой же.

Проблемы, связанные с лонжеронами

Под воздействием нагрузок лонжероны с течение времени все же деформируются, особенно страдает передний (нагрузка от двигателя и его систем). Также, как и передние, задние могут трескаться и уставать. Под словом «уставать» предполагается зарождение трещины, которая со временем разрастается по всей детали. Разумеется, что авария тоже может оставить значительный след.

Что влечет за собой эксплуатация автомобиля, где повреждены лонжероны? Некоторые параметры машины нарушаются: незначительно, но меняется положение дверей, разъемов деталей кузова, положение силовой установки. Также страдает геометрия подвески. Из-за всех эти недочетов управляемость авто снижается. Поэтому при повреждении кузова нужно везти авто на диагностику – такое решение будет правильным.

Если лонжерон и вовсе лопнет, то вся конструкция кузова полностью разрушится. Именно из-за этого после ДТП специалисты смотрят на степень деформации этих элементов. Положение, в котором лонжероны находятся в автомобиле, тоже играет важную роль.

Статистика: примерно 90% всех работ, связанных с этой деталью, приходятся на передний лонжерон. Такое повреждение может решиться быстро только с рамным лонжероном – там его просто меняют. Что касается несущего кузова, то иногда лонжероны замене просто не подлежат. Допустим, его немного помяло при аварии: такое повреждение исправляется при помощи специального стенда-каролинера. К примеру, на стенде находятся лонжерон передний левый и задний – при помощи удобного расположения механики замеряют все параметры, необходимые для исправления проблемы.

Бывает такое, что лонжероны автомобиля находятся в таком состоянии, что остается только замена. Смена деталей влечет за особой изменение свойств всего кузова. Ведь форму, материал и вес рассчитывает компания-производитель – в автомобильных центрах приходится импровизировать. Когда основные части лонжерона находятся в нормальном состоянии, то при помощи дуговой газосварки выполняют частичную замену.

При ремонте нужно настаивать на том, что по размеру и массе новый лонжерон не был больше старого. Некоторые предпочитают упрочнить новый, но нужно помнить, что такое решение может привести к потере амортизирующих свойств при ударе. Постоянные удары приведут к более серьезным последствиям. Не забывайте, что при ДТП первым делом проверяются лонжероны, а уж потом все остальное.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

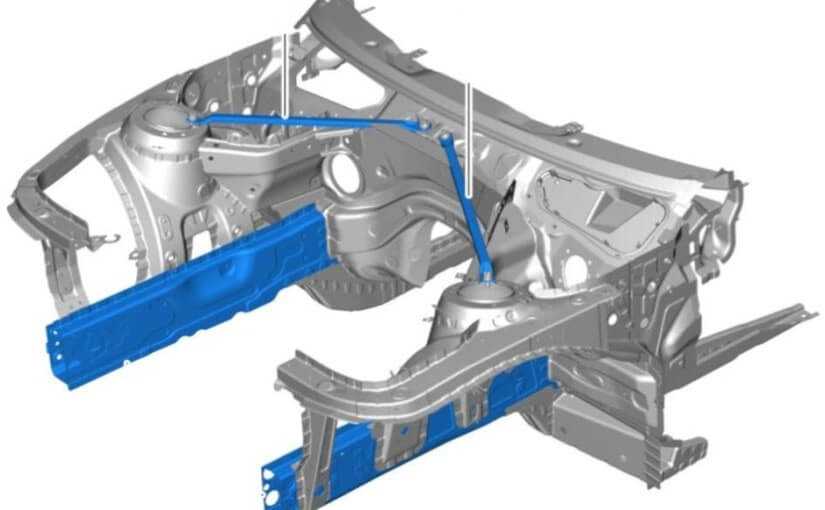

Особенности конструкции и виды

В большегрузных автомобилях и внедорожниках используется рамная конструкция несущей системы. Это обусловлено увеличенной нагрузкой. В таких конструкциях лонжероны располагаются параллельно друг другу по всей длине. Цельные элементы соединяются между собой специальными перемычками. За своеобразную форму рамы водители часто называют такую конструкцию «лестницей».


Лонжероны в раме автомобиля

В современных легковых автомобилях несущей частью является сам кузов. Поэтому лонжероны уже интегрированы в конструкцию кузова и являются его частью. Они могут быть как цельными, так и раздельными и обязательно устанавливаются в передней и в задней части, хотя встречаются конструкции без задних несущих элементов. Задние лонжероны не несут такой большой нагрузки, как передние.

Цельные лонжероны также могут использоваться в несущем кузове. Это дает свои преимущества. Конструкция становится более жесткой и надежной, но имеет сложную форму. Это сказывается на технологии изготовления.

Таким образом, лонжероны можно разделить на два вида:

  • составные;
  • цельные.

Если преимущество цельных в жесткости, то составные более практичны. При столкновении чаще всего страдают лонжероны. Они гнутся, ломаются. Составные элементы будет легче заменить на новые.


Лонжероны

В свою очередь, многое зависит от геометрии элементов. Дополнительные изгибы позволяют повысить прочность конструкции при ударе сбоку или спереди. Также изгибы позволяют повысить маневренность автомобиля и угол поворота колеса.

Рекомендации по замене задних лонжеронов ВАЗ-2108-09

При замене ЛП многие мастера срезают старый кузовной элемент газовым резаком, но лучше деталь высверливать.
При установке нового лонжерона очень важно правильно найти контрольные точки, не нарушить геометрию кузова, в противном случае работу придется переделывать, возникнут проблемы.
Прихватывать лонжерон рекомендуется на трех-четырех точках, прежде чем основательно приваривать деталь, рекомендуется примерить заднюю балку – крепления должны совпадать по шпилькам.
Посадочное место перед установкой кузовного элемента нужно тщательно очистить от ржавчины и хорошо загрунтовать, если металл проржавел, необходимо вварить новые пластины.
Нельзя делать сварку сплошным швом, это ослабит металл кузова.

Замена задних лонжеронов – работа непростая, если вы не уверены в своих силах, за нее браться не стоит, лучше воспользоваться услугами профессионалов.

Вынимаем АКБ и демонтируем передний бампер. Также снимаем коврики, звукоизоляцию, двери и переворачиваем автомобиль.

Производится визуальный осмотр днища и лонжеронов. Выявляются места максимальной коррозии, а также места, которые ещё могут быть отреставрированы путём рихтовки, грунтования и покраски.

Проржавевшие лонжероны срезаем с помощью болгарки.

Теперь с помощью болгарки и корщётки нужно все зачистить до металла.

Затем обрабатываем ортофосфорной кислотой, чтобы до конца удалить ржавчину.

Зачищаем до металла пыль после «антиржавчины».

Обезжириваем всю поверхность под лонжерон.

Грунтуем реактивным грунтом.

Грунтуем обычным грунтом.

Зачищаем до металла сварочные точки.

Погрунтованный лонжерон с проделанными отверстиями под сварочные точки. Уже приварен соединитель лонжерона и днища, все сварочные места на лонжероне зачищены до металла. Нанесен герметик.

Лонжерон подгоняется к местам соединения как можно точнее. Окончательно лонжерон крепится струбцинами.

После этого лонжерон, не ослабляя струбцин, следует приварить к днищу кузова.

Сначала заднюю часть детали.

Затем привариваем переднюю часть лонжерона.

Лонжерон приварен, переходим к приварке элементов усиления днища.

Проблема выхода из строя лонжерона ВАЗ 2108/2109 – ситуация не из приятных, но это не значит, что её нельзя исправить. Существует два способа устранения неполадки: замена или сварка, ремонт своими руками или в мастерской. Как сделать правильный выбор, вы узнаете дальше.

Решение о правке или замене лонжерона на поврежденной автомашине зависит в значительной степени от протяженности деформированной зоны, степени деформации, а также от квалификации ремонтника. При небольшой деформации лонжерона на большой длине даже при наличии мелкой складки не требуется замена лонжерона. С помощью домкрата или угольника можно восстановить первоначальную форму и положение лонжерона с сохранением его характеристик. С другой стороны, при значительной деформации лонжерон необходимо заменить, так как правка вызовет изменение структуры металла и прочности, что приведет к изменению характеристик самого кузова.

Если металл прогнил, то ремонту и восстановлению лонжероны (передний и задний) не подлежат. Даже если вы сделаете сварку, гниение будет продолжаться вокруг нее. Кроме того, сварка по мягкому металлу может нарушить развал-схождение, шины начнут изнашиваться быстрее, запчасти трансмиссии начнут ломаться, может произойти деформация кузова. Такого ремонта хватит от силы, на пару недель.

Если есть возможность, всегда лучше приобрести новую деталь, которая стоит дороже, чем работы по временному ремонту. Но, даже при ограниченном бюджете, в некоторых случаях, нельзя экономить. Поэтому замена – это намного дешевле, но если трещина является следствием удара или столкновения ВАЗ, сварки будет достаточно.

При ремонте лонжерона никогда нельзя упускать из вида, что он является усилительным элементом кузова и в значительной степени определяет его жесткость. При этом не рекомендуется усиливать лонжерон при частичной замене , главным образом, в передней и задней частях кузова, так как при этом увеличивается прочность зоны, предназначенной для смятия, т.е. для амортизации. Если амортизация этой зоны окажется недостаточной, то в случае удара деформация кузова пройдет дальше, к кабине автомобиля, которая не должна деформироваться.

Помните, заниматься собственноручным ремонтом ВАЗ можно только в том случае, если вы разбираетесь в кузовных работах и знаете, как работать со сварочным аппаратом. Столкнувшись с ним впервые, вы вряд ли сможете выполнить качественный ремонт. А за этим могут последовать все вышеприведенные проблемы.

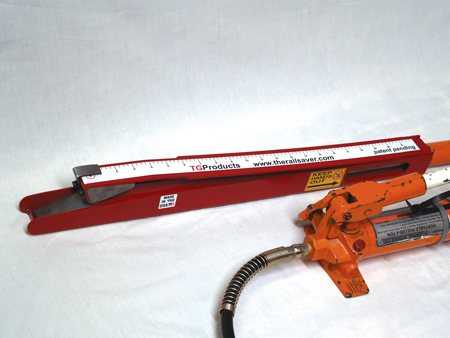

Инструмент для ремонта лонжеронов (Rail saver)

Тим Гер­хардс (Tim Gerhards), аме­ри­кан­ский спе­ци­а­лист по ремон­ту кузо­ва, рабо­та­ю­щий в этой обла­сти с 1986 года, при­ду­мал инстру­мент, помо­га­ю­щий устра­нять вмя­ти­ны и изги­бы на лон­же­ро­нах, воз­дей­ствуя на неров­но­сти изнут­ри. Это доста­точ­но новое изоб­ре­те­ние. Инстру­мент назы­ва­ет­ся Rail saver (бук­валь­но пере­во­дит­ся как спа­са­тель лон­же­ро­на). Он пред­став­ля­ет собой метал­ли­че­ский кор­пус, к одно­му кон­цу кото­ро­го при­кру­чи­ва­ет­ся гид­рав­ли­че­ский цилиндр, под­клю­чён­ный к насо­су. Внут­ри кор­пу­са нахо­дит­ся метал­ли­че­ская тру­ба.

p, blockquote 23,0,0,0,0 –>

p, blockquote 24,0,0,0,0 –>

На один конец этой тру­бы воз­дей­ству­ет гид­рав­ли­че­ский цилиндр, а на дру­гом кон­це рас­по­ло­жен клин, кото­рый посте­пен­но под­ни­ма­ет часть кор­пу­са, где тоже рас­по­ло­жен клин. Полу­ча­ет­ся что-то вро­де длин­но­го дом­кра­та, кото­рый встав­ля­ет­ся внутрь лон­же­ро­на до того места, где нахо­дит­ся изгиб и про­из­во­дит­ся воз­дей­ствие на изгиб или вмя­ти­ну изнут­ри лон­же­ро­на. К месту в инстру­мен­те, кото­рое под­ни­ма­ет­ся, могут при­кру­чи­вать­ся нако­валь­ни раз­ных форм, кото­рые идут в ком­плек­те. Таким обра­зом, этот инстру­мент может воз­дей­ство­вать на вмя­ти­ны и склад­ки, обра­зо­вав­ши­е­ся при сме­ще­нии лон­же­ро­на, изнут­ри.

p, blockquote 25,0,0,0,0 –> Инстру­мент для выправ­ле­ния лон­же­ро­нов изнут­ри Rail saver поме­щён внутрь лон­же­ро­на. Стрел­кой пока­за­но место, где нахо­дит­ся склад­ка, кото­рую выпра­вит инстру­мент.

При необ­хо­ди­мо­сти, с внеш­ней сто­ро­ны неров­ность про­сту­ки­ва­ет­ся молот­ком, а инстру­мент для выправ­ле­ния лон­же­ро­нов дей­ству­ет как под­держ­ка. Так как для дей­ствия инстру­мен­та при­ме­ня­ет­ся гид­рав­ли­че­ский цилиндр с насо­сом, то реаль­но убрать дефор­ма­цию на метал­ле лон­же­ро­на любой тол­щи­ны без осо­бых уси­лий. Самое глав­ное пра­виль­но рас­по­ло­жить инстру­мент в нуж­ном месте. Для это­го нуж­но изме­рить место рас­по­ло­же­ния дефор­ма­ции и рас­по­ло­жить инстру­мент внут­ри лон­же­ро­на на нуж­ную дли­ну. На кор­пу­се инстру­мен­та име­ет­ся изме­ри­тель­ная шка­ла.

p, blockquote 26,0,0,0,0 –>

В зави­си­мо­сти от раз­ме­ров лон­же­ро­на, мож­но под­кла­ды­вать дере­вян­ные бло­ки в его полость, что­бы как мож­но луч­ше рас­по­ло­жить инстру­мент.

p, blockquote 27,0,0,0,0 –>

Инстру­мент Rail saver был про­те­сти­ро­ван и одоб­рен ком­па­ни­ей General Motors для ремон­та ава­рий­ных авто­мо­би­лей в офи­ци­аль­ных сер­вис­ных цен­трах. Пре­иму­ще­ство это­го инстру­мен­та в том, что при его исполь­зо­ва­нии отпа­да­ет необ­хо­ди­мость выре­зать сег­мен­ты в лон­же­роне для досту­па к обрат­ной сто­роне повре­жде­ния. Отпа­да­ет необ­хо­ди­мость нагре­ва метал­ла, тем более, что совре­мен­ная высо­ко­проч­ная сталь чув­стви­тель­на к нагре­ву и зна­чи­тель­но ослаб­ля­ет­ся и теря­ет свой­ства.

p, blockquote 28,0,0,0,0 –>

Кон­струк­ция инстру­мен­та Rail saver доста­точ­но про­стая и если её дос­ко­наль­но понять, то мож­но изго­то­вить такой инстру­мент само­сто­я­тель­но.

p, blockquote 29,0,0,0,0 –>


Сле­ва в верх­ней части кор­пу­са инстру­мен­та виден клин, на кото­рый воз­дей­ству­ет дру­гой клин, под­ни­мая его. Тру­бу с кли­ном внут­ри кор­пу­са тол­ка­ет гид­рав­ли­че­ская рас­тяж­ка. Место с кли­ном, кото­рое под­ни­ма­ет­ся при воз­дей­ствии гид­рав­ли­ки, нуж­но уста­но­вить напро­тив склад­ки, внут­ри лон­же­ро­на. К этой части инстру­мен­та могут при­кру­чи­вать­ся спе­ци­аль­ные наковальни/поддержки. p, blockquote 30,0,0,0,1 –>
