Инструкция по заделке дырки в днище авто без сварки

Особенности износа кузова

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Кузовной ремонт считается также весьма затратным

Проводить его в гаражных условиях, самому, без надлежащего оборудования в несколько раз сложнее, чем на СТО. Говорят, и это верно подмечено, что приобретать навыки специалиста по кузову ради единственного образца авто не рационально, но именно это придется сделать владельцу, который задумал взяться за ремонт гнилого кузова

Кузовной ремонт считается также весьма затратным. Проводить его в гаражных условиях, самому, без надлежащего оборудования в несколько раз сложнее, чем на СТО. Говорят, и это верно подмечено, что приобретать навыки специалиста по кузову ради единственного образца авто не рационально, но именно это придется сделать владельцу, который задумал взяться за ремонт гнилого кузова.

Деформации кузова – это первое, на что следует обращать внимание при покупке подержанного авто. Итак, кузов автомобиля изнашивается по разным сценариям, но в целом можно выделить всего три варианта

Итак, кузов автомобиля изнашивается по разным сценариям, но в целом можно выделить всего три варианта.

  1. Износ, вызванный естественными причинами.
  2. Дефекты кузова, вызванные воздействием ржи.
  3. Вмятины и повреждения, вызванные ДТП.

Первый вид износа – это неизбежно. Как бы тщательно и заботливо владелец не следил за своей машиной, с течением времени кузов все равно изнашивается. Теряется блеск поверхностей, уже не те показные тонкодекоративные черты, приходят в негодность пластмассовые и резиновые элементы, протирается внутренняя обивка. Из-за усталостных трещин, возникающих в остове автомобиля, провисают дверные стропы, становится хуже функционирование замков и других механизмов, ослабляются торсионы багажной крышки и т. д.

Если что-то из этого поддается сравнительно легкому восстановлению, то другие – реставрируются с огромным трудом.

Интересно, что по показателю естественного устаревания легко очень точно выявить возраст машины, условия ее эксплуатации и регулярность ухода.

Специфика замены

Неквалифицированный и некачественный ремонт по восстановлению кузова, рамы и лонжерона проявит себя уже через 2-3 месяца эксплуатации автомобиля. Первым признаком на это указывающим является наличие «лысой» резины со стороны проблемного элемента. Более того правильно выставить углы схождения колес, скорее всего не удастся. Поэтому восстановление критических повреждений лучше осуществлять в специализированном сервисе.

Наличие трещин, серьезных повреждений лонжерона сигнализирует о необходимости его замены. Дефектная часть предварительно подлежит выравниванию с тем, чтобы можно было качественно вырезать соответствующий участок. Установка новой детали выполняется точечным способом, с обязательной проверкой геометрии

Важно, чтобы ввариваемый элемент имел определенную амортизацию, обеспечиваемую еще на заводе путем:

  • Получения на деталях своеобразных штамповок, которые при ДТП сминаются в гармошку, тем самым смягчают удар;
  • Придания лонжерону буквы S;
  • Использования штампованных профилей;
  • Выполнения лонжерона с переменным сечением;
  • Просечки прорезей и отверстий в теле детали.

Отметим, что после проведения всех сварочных работ необходимо тщательно обработать и заделать швы с использованием герметика. На поверхности правого и левого лонжерона дополнительно, посредством краскопульта, наносится жидкий воск.

Ремонт заднего лонжерона ваз 2115

Автомобили семейства ВАЗ-2108-09 не отличаются крепким кузовом, прочным кузовным железом, особенно быстро металл ржавеет, если он не обработан антикором. Со временем на металлической поверхности появляется ржавчина, нередко подгнивает и задний лонжерон с любой стороны, в процессе эксплуатации на нем появляются трещины. Если долго ездить с гнилым лонжероном, может вырвать заднюю балку, что приведет к непредсказуемым последствиям. Чтобы в пути не случилось крупной неприятности, а то и беды, лонжерон лучше заблаговременно поменять, эту работу можно выполнить в условиях автосервиса или своими руками в гараже при наличии достаточного опыта, необходимого инструмента и материалов.

Лонжерон – что это за элемент и какие особенности он имеет?

Лонжерон представляет собой трубу прямоугольного сечения, также его можно назвать продольной балкой набора кузова. Проходят они через заднюю или переднюю часть кузова. Конструкции корпуса отличаются по многим признакам, поэтому бывают лонжероны, проходящие насквозь между бамперами.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Лонжероны могут быть как составными (выглядит как набор железных деталей), так и цельными (изготавливаются штамповочным путем или фрезерованием – выглядит как цельная деталь)

В стандартной конструкции обычно их два: левый и правый. Каждый делится на условных три части: задний, передний и средний лонжерон. К тому же передний левый, лонжерон крыла и задний находятся выше, относительно.Относительно друг друга они чаще всего расположены параллельно, но в некоторых рамах они находятся под малым углом

Лонжероны могут быть как составными (выглядит как набор железных деталей), так и цельными (изготавливаются штамповочным путем или фрезерованием – выглядит как цельная деталь). В стандартной конструкции обычно их два: левый и правый. Каждый делится на условных три части: задний, передний и средний лонжерон. К тому же передний левый, лонжерон крыла и задний находятся выше, относительно.Относительно друг друга они чаще всего расположены параллельно, но в некоторых рамах они находятся под малым углом.

Взять гнилой Автоваз за 20 000, привести в человеческий вид! Сколько обойдется?

В одной из своих публикаций я затронул тему взять автомобиль подешевле и сделать из нее конфетку. Тогда все получилось очень даже хорошо.

Сегодня хотелось бы, вместе с вами, восстановления гнилого автомобиля производства Автоваз.

Возьмем любой авто девятого семейства, пусть будет Ваз 2114.

Поехали, будем делать виртуальную конфетку.

Перевариваем полы вместе с усилителями и порогами. Работа долгая и ответственная, а значит и дорогостоящая.

Примерная стоимость работ, включая материалы:

35 000 рублей.

Задние арки.

На всех моделях гниют очень хорошо.

Стоимость работы с материалом (без покраски) за две стороны:

6 000 рублей.

Задние стаканы.

Представим что на нашем авто требует замены один из них.

Стоимость самого стакана две тысячи пятьсот рублей плюс работа четыре пятьсот. Сумма получилась

7000 рублей.

Пусть будет этот))

Крышка багажника.

Из наружных элементов сгивает чаще всего. Стоимость б/у детали в хорошем состоянии

2500 рублей.

Бампера.

Как правило, на таких автомобилях бампера либо лопнувшие, либо вообще отсутствуют. Представим что на нашем авто нет одного из них.

2500 рублей.

Передние крылья.

Тоже подвержены гниению. На нашем авто сгнили оба. Стоимость одного 1100 рублей, итого

2200 рублей.

Уголки под лобовым.

Сгнивают на девяноста процентах автомобилей. Стоимость замены и ремонтного комплекта

3000 рублей.

И финишный “штришок” в виде полной покраски автомобиля.

37000 рублей.

Общая сумма всех работ и стоимости автомобиля получилось

115 200 рублей.

Процесс установки

Опишем процесс замены переднего лонжерона на автомобилях ВАЗ 2108/2109:

Используя плазменный резак, за неимением которого можно воспользоваться ручной ножовкой по металлу, необходимо отрезать новый лонжерон. Его размер должен быть идентичен размеру поврежденной детали ВАЗ. Если у вас есть все необходимое, чтобы сделать ремонт, вы можете приступать к установке. Лонжерон соединяется с другими деталями, используя направляющие шаблоны, вы сможете достичь точной установки. Теперь можно приступать к сварке деталей 2108 / 2109, но прежде нужно тщательно все проверить. Только после этого можно будет закреплять деталь в нескольких местах. Она приваривает стык в стык методом дуговой сварки. Выполните фиксацию лонжерона на передней панели ВАЗ. Тут применяется метод точечной или сквозной сварки

Обратите внимание, если вами осуществятся замена лонжерона, второй вариант надежнее. Вам останется только пройтись шлифовальной машинкой по местам сварки

Новые места соприкосновения лонжерона и колесной арки достаточно будет обстучать молотком, чтобы закрепить результат. В конце на 2108 или 2109 нанесите грунтовочное покрытие, шумоизоляцию и герметик.

Диагностика и ремонт

Поврежденный элемент подвергается процессу вытяжки на соответствующем измерительном стенде. Качество работы проверяется по контрольным точкам, согласно рекомендациям завода – производителя. Интересно, что необходимые данные, схемы, устройства, а также квалифицированные и специалисты имеются далеко не в каждом фирменном сервисе. Безусловно, восстановление автомобиля своими руками в гаражных условиях является вообще бесперспективным занятием. В лучшем случае удастся разве что вернуть поверхностный, первоначальный облик, но не вернуть прежнюю заводскую геометрию.

Прежде чем затеять ремонт лонжерона, рекомендуется предварительно выполнить развал/схождения. Эта простейшая процедура, которую обязательно следует осуществлять при покупке автомобиля, покажет, необходимо ли выполнять восстановительные работы и насколько они окажутся трудоемкими. В большинстве случаев отклонения от симметрии, видимое отсутствие плавных линий по кузову, нестабильные зазоры дверей, капота, багажника косвенно свидетельствуют, как минимум, о том, что производилась разборка автомобиля и, вероятно, его ремонт.

Вытяжка лонжерона выполняется на роботизированном стапеле. К дефектному узлу приваривается кронштейн, за который, посредством крюка, цепей, лебедки и производится вытяжка. В условиях гаражной мастерской вместо грузоподъемного механизма можно обойтись тросом и неподвижной опорой, например, деревом. Жестянщик садится за руль и, путем плавной пробуксовки, пытается вытянуть деталь. Если повреждения критические, поможет только замена лонжерона. Стоит учесть, что с новой деталью вероятно, в силу имеющихся повреждений, придется менять подрамник, элементы подвески, подушки мотора и т.д.

Проблемы, связанные с лонжеронами

Под воздействием нагрузок лонжероны с течение времени все же деформируются, особенно страдает передний (нагрузка от двигателя и его систем). Также, как и передние, задние могут трескаться и уставать. Под словом «уставать» предполагается зарождение трещины, которая со временем разрастается по всей детали. Разумеется, что авария тоже может оставить значительный след.

Что влечет за собой эксплуатация автомобиля, где повреждены лонжероны? Некоторые параметры машины нарушаются: незначительно, но меняется положение дверей, разъемов деталей кузова, положение силовой установки. Также страдает геометрия подвески. Из-за всех эти недочетов управляемость авто снижается. Поэтому при повреждении кузова нужно везти авто на диагностику – такое решение будет правильным.

Статистика: примерно 90% всех работ, связанных с этой деталью, приходятся на передний лонжерон.Такое повреждение может решиться быстро только с рамным лонжероном – там его просто меняют. Что касается несущего кузова, то иногда лонжероны замене просто не подлежат. Допустим, его немного помяло при аварии: такое повреждение исправляется при помощи специального стенда-каролинера. К примеру, на стенде находятся лонжерон передний левый и задний – при помощи удобного расположения механики замеряют все параметры, необходимые для исправления проблемы.

Бывает такое, что лонжероны автомобиля находятся в таком состоянии, что остается только замена. Смена деталей влечет за особой изменение свойств всего кузова. Ведь форму, материал и вес рассчитывает компания-производитель – в автомобильных центрах приходится импровизировать. Когда основные части лонжерона находятся в нормальном состоянии, то при помощи дуговой газосварки выполняют частичную замену.

https://youtube.com/watch?v=-IKZ-fDRlfk

При ремонте нужно настаивать на том, что по размеру и массе новый лонжерон не был больше старого. Некоторые предпочитают упрочнить новый, но нужно помнить, что такое решение может привести к потере амортизирующих свойств при ударе. Постоянные удары приведут к более серьезным последствиям. Не забывайте, что при ДТП первым делом проверяются лонжероны, а уж потом все остальное. Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Источник

Если сгнил номер кузова

Если сгнил номер кузова

Место номера кузова также часто гниет на машине. В этом случае, если проводятся ремонтные работы (ставится заплатка), то служителями органов назначается экспертиза в случае подозрения на умышленную ликвидацию или замену.

Как правило, автоинспектор, не найдя номера, изымает свидетельство на авто, а затем выписывает разрешение на прохождение экспертизы.

Если доказано, что непросматриваемость номера связана с коррозией и ремонтом, то автоинспектор вклеивает фото с кузовным номером в бумаги на авто, внося требуемые отметки. Аудит, как процесс, не занимает больше месяца.

В некоторых случаях, если ржавчины не так уж и много, номер рекомендуется обработать преобразователем или смазать солидолом.

Как переварить задний лонжерон на ваз 2109

Автомобилей ВАЗ-2109 было выпущено около 1,4 миллиона экземпляров и он, наравне с классическими моделями ВАЗа, стал поистине народным автомобилем. Не в последнюю очередь это было достигнуто благодаря высокой ремонтопригодности «девятки»

В данной статье хотелось бы остановиться на такой немаловажной проблеме, как замена лонжеронов на ВАЗ-2109 и 2108

Coвeты пo cвapкe лoнжepoнa BAЗ 2109

Koгдa лoнжepoн тpecкaeтcя, нa мecтo тpeщины cтaвят зaплaткy. Ho cнaчaлa зaвapивaют caмy тpeщинy. Пpи этoм oднo мecтo дoлгo вapить нeльзя, тaк кaк мeтaлл cтaнoвитcя мeнee пpoчным. Пoтoм cвepxy cтaвят зaплaтy и пpиxвaтывaют ee тoчeчнoй cвapкoй. Для cвapки мoжнo иcпoльзoвaть пoлyaвтoмaт c yглeкиcлoтoй. Taкжe пpи cвapкe нeoбxoдимo пocтaвить pacпopки нa лoнжepoн, чтoбы eгo нe yвeлo в cтopoнy. Инaчe дeфopмиpyeтcя кyзoв.

Лада 2115 Carrot red 16V › Бортжурнал › Замена заднего лонжерона ваз 2115

Приветствую всех уважаемые драйвовчане.Вот еще одно небольшое событие по изменению машинки. Вчера кромсал задний лонжерон. Примерно за час вырезал все и отсверлил. Ну и при вскрытии выяснилось что больше всего подсгнило именно на том месте где крепится балка, это место где нахолится сам треугольник, из салона пришлось просто вырезать. Затем с помощью болгарки очистил металл до белизны, ну и начал примерку нового лонжерона. Грунтовать перед заменой не стал, т.к перед приваркой в местах точек пришлось бы этот грунт счищать а то и вовсе он бы обгорел потому что расстояние между точек примерно 2 см. Затем когда все обмерил прихватил на несколько точек и примерил балку, она встала без каких либо проблем. Ну и пошел дальше подстукивать, прижимать варить и тому подобное. Для крепкости по самой окантовке сделал сплошные швы в несколько сантимов. Завтра планирую все загрунтовать, пролить мовилью и мастикой, ну и доварить усилитель порога и сам порог, ну и там есть что по мелочи доделать, и надо ложить на другой бок. А то у нас уже снегопады начались, надо поскорей вставать на колеса )))Всем удачи на дорогах и будте повнимательней

Замена частей или всего днища

Ремонт начинается с осмотра и ремонта порогов. Гниение центральной части кузова начинается с коррозии порогов и колесных арок, поэтому если ржавчина разрушила части днища на 30%, то можно уверенно говорить, что порог прогнил на 60% и требует полной замены. Днище ВАЗ 2114 состоит из следующих элементов:

  • панели днища под сидениями;
  • надставка на пороги;
  • поперечины;
  • усилитель лонжеронов;
  • место под домкрат или поддомкратники;
  • центральная опорная площадка;

После зачистки днища от антикора проводится осмотр поддомкратников, лонжеронов и панели под ногами водителя и пассажира. Это наиболее уязвимые части. Если общее состояние удовлетворительное, то рекомендуется вырезать проблемные участки и установить оригинальные части пола из ремкомплекта. Процесс частичной переварки дна по шагам:

  1. Высверлить места точечной сварки, вырубить зубилом проржавевший металл.
  2. Зачистить край будущей сварки болгаркой, обработать обезжиривателем.
  3. Приложить оригинальную часть или вырезанную заплату. Металлическая латка должна выступать за края обрезки на 1 см, приварка буде осуществляться внахлест.
  4. Прихватить точечной сваркой кромку метала. Приварить заплату шагом 2 см сварка, 4 см пропуск.
  5. Зачистить сварочный шов.
  6. Обработать грунтом, наложить слой масляного антикора или битумной мастики под слой шумоизоляции.
  7. Внешнюю часть днища, после полной зачистки, обработать битумной мастикой.

  Все о том как установить динамики в задние двери Лады Гранты

Полная замена дна ВАЗ 2114 требуется в 50% случаев ремонта кузова. Однако, водители со стажем предупреждают об опасности самостоятельного ремонта всего днища, которое остается главной частью несущего кузова. Если нет опыта, то можно нарушить геометрию авто, а любой самый незначительный перекос грозит тем, что будет невозможно выставить развал-схождение колес и авто станет ездить боком, быстро начнут истираться шины, может оторваться подушка мотора, увеличится расход топлива, масла и пр. Новичкам рекомендуется вырубать дно частями, менять только ту часть, которая прогнила.

Перед полной переваркой днища демонтируются все патрубки топливной, тормозной и выхлопной систем. На автомобилях ВАЗ 2114 через три-четыре года все патрубки и штуцера топливной и тормозной системы покрыты коррозией и закислены. Снять элемент практически невозможно, мастера на СТО рекомендуют вырезать металлические шланги и после работ с днищем установить новые патрубки изготовленные из латуни или меди. Преимущество таких шлангов перед металлическими очевидны.

  1. Мягкость металла позволит согнуть шланги и установить их точно в карманы днища.
  2. Если дно меняется частями и мастеру придется самостоятельно выстукивать место под патрубок, латунную трубку можно установить под любым углом и закрепить на специальную муфту.

Алгоритм работ по замене дна целиком:

  1. Высверлить места точечной сварки.
  2. Зубилом вырубить днище. Можно использовать болгарку, но рекомендуется выстукивать металл зубилом или ножовочным полотном.
  3. Оставить по 1 см старого дна, чтобы провести приварку нового элемента способом внахлест.
  4. Усилить лонжероны дополнительными металлическими панелями.
  5. Завести днище снизу, прихватить точкам.
  6. Варить шагом 3-4 см.
  7. Зачистить сварочный шов болгаркой или металлическим кругом.

Замена или сварка

Если на лонжероне образуется трещина, на это место обычно ставят латку. Предварительно трещину заваривают, накрывают кусочком металла и сверху прихватывают точечной сваркой для надежности. Обычно для этого используют полуавтомат с углекислотой.

Во время сварки на лонжерон ставят распорки, чтобы его не уводило в сторону. В противном случае кузов может деформироваться. Если есть возможность, всегда лучше приобрести новую деталь, которая стоит дороже, чем работы по временному ремонту. Но, при ограниченном бюджете, в некоторых случаях, можно сэкономить.

Например, если металл прогнил, то ремонту лонжероны (передний и задний) уже не подлежат. Даже если вы сделаете сварку, гниение будет продолжаться вокруг нее. Кроме того, сварка по мягкому металлу может нарушить развал-схождение, шины начнут изнашиваться быстрее, запчасти трансмиссии начнут ломаться, может произойти деформация кузова. На сколько хватит такого ремонта? От силы, на пару недель. Согласитесь, замена – это намного дешевле.

Но если трещина является следствием удара или столкновения ВАЗ, сварки будет достаточно. Но тут нужно быть очень внимательным. Обычно трещина после аварии образуется только в том случае, если кузов тоже успел деформироваться. А в этом случае будет необходимо сначала выровнять, а только потом можно преступать к сварочным работам.

Рекомендуемая литература по ремонту и обслуживанию ВАЗ 2108 и ВАЗ 2109:

ВАЗ 2108 / 2109 / 21099 бензин, укрсборка руководство по ремонту

ВАЗ 2108 / 2109 / 21099 бензин, укрсборка руководство по ремонту

ВАЗ 2108 / 2109 бензин, руководство по тех.обслуживанию

Источник

Последствия таких повреждений

p, blockquote 26,0,0,0,0 –>

Поврежденный лонжерон напрямую оказывает влияние на целый ряд важнейших характеристик автомобиля. Помимо снижения жесткости кузова, существенное влияние оказывается на работу подвески авто, а также рулевого управления.

p, blockquote 27,0,0,1,0 –>

На практике это значит, что автомобиль с поврежденными и позднее отремонтированными лонжеронами может хуже слушаться руля, быть менее скоординированным при проезде неровностей и поворотов. Кроме того, в процессе эксплуатации возможно изменение ширины зазоров кузова, перекосы дверей и капота.

p, blockquote 28,0,0,0,0 –>

Еще одним негативным моментом может стать неустранимый дисбаланс развала-схождения колес, в результате чего будет отмечаться увод транспортного средства в сторону при прямолинейном движении, а также высокий износ шин.

p, blockquote 29,0,0,0,0 –>

В отдельных редких случаях при наличии внутренних трещин в отремонтированном лонжероне существует опасность его разрушения, что грозит аварией во время движения.

p, blockquote 30,0,0,0,0 –>

Как опознать слабый или гнилой кузов

Обычно гнилой кузов определить сразу легко. В некоторых случаях сделать это невооруженным глазом бывает крайне сложно. Ниже приводятся несколько полезных рекомендаций, которые помогут выявить слабый кузов.

Двери автомобиля в открытом состоянии приподнимают за рамки

Если наблюдается ощутимый лифт, то это свидетельствует о сильно изношенных петлях и плохом состоянии самого кузова;
Плохо работающие багажные стержни также могут говорить об изношенном кузове;
Обращают внимание еще на капотные петли. Если они имеют сильный люфт, то кузов уже изношен;
В салоне изнашиваются быстрее всего сиденья и пластиковые детали.

Когда требуется ремонт

Для всех моделей ВАЗ кузов изготавливался из черной или низкоуглеродистой стали класса 08Ю, 08КП. Детали не оцинковывались, но покрывались полимерной антикоррозионной композицией, пленка обеспечивала защиту днища от влаги до 6 месяцев, затем начинались естественные процессы окисления. Уже после покупки водителям приходилось проводить тщательную антикоррозионную обработку металла.

Ремонт или полная переварка днища ВАЗ 2114 потребуется в следующих случаях:

  1. Невозможно приподнять машину на домкрат, поддомкратники проваливаются.
  2. Пол в салоне автомобиля стал неровным, металл прогнулся от коррозии.
  3. Водительское кресло нельзя отрегулировать, при закрывании дверей появились увеличенные зазоры.
  4. Заметные очаги коррозии на порогах, колесных арках. Если приподнять машину на эстакаду, проверить шилом, то слой антикора с днища отвалится, будут четко видны следы ржавчины.

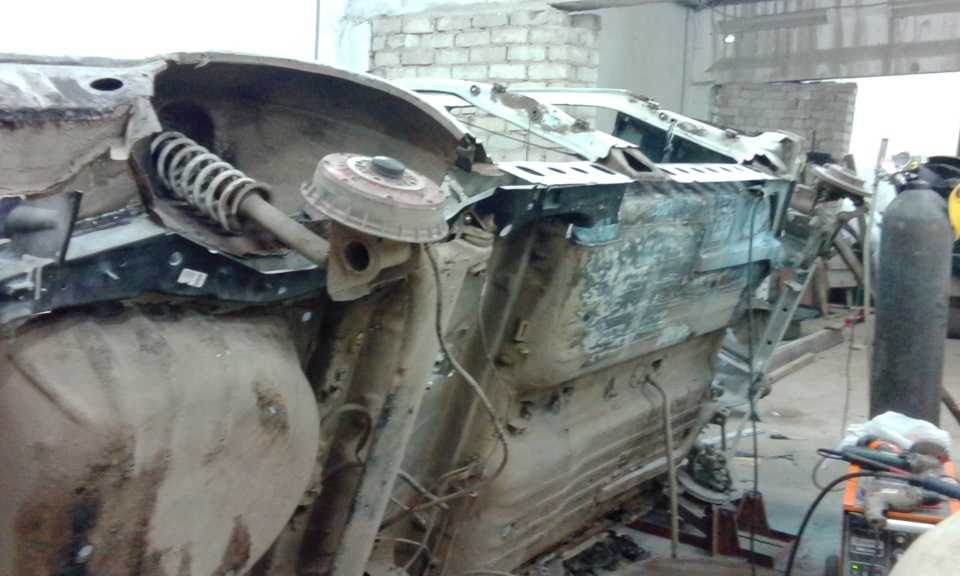

Замена заднего правого лонжерона 2109

Состояние заднего лонжерона определяется внешним осмотром, если кузовной элемент имеет следы сильной коррозии и основательно прогнил, он подлежит замене, его ремонт во многих случаях нецелесообразен. Еще перед выполнением работ необходимо осмотреть сам кузов автомобиля, нередко железо на 2109 прогнивает до такой степени, что привариваться практически не к чему.

Для проведения ремонтных работ потребуется:

  • сварочный аппарат;
  • электродрель со сверлами;
  • отвертки;
  • набор ключей;
  • молоток;
  • керн;
  • зубило;
  • зачистные круги.

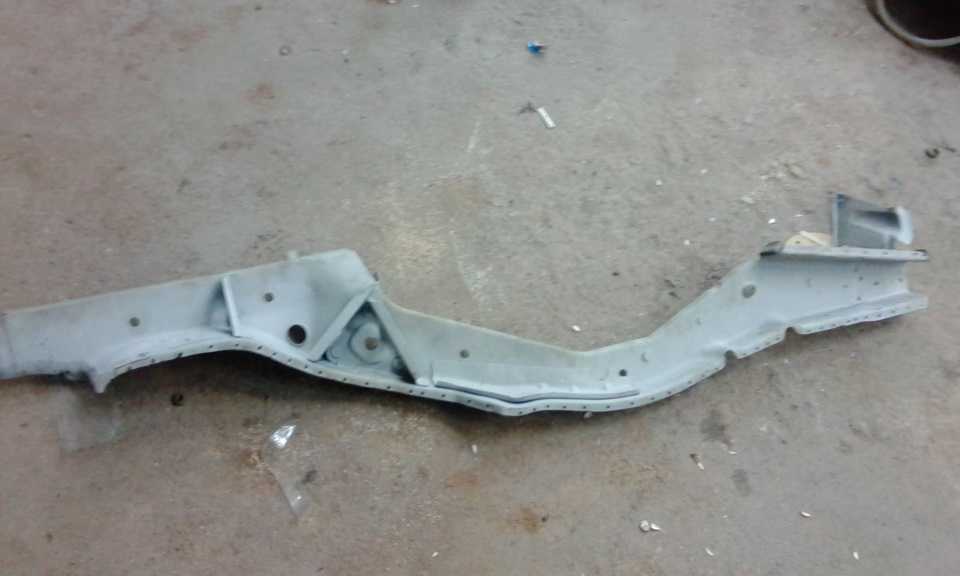

Предварительно необходимо купить сам лонжерон пола (ЛП), средняя розничная цена кузовного элемента в автомагазинах – от 1800 до 2500 рублей, каталожный номер – 2108-5101372. Это запасная часть подходит на модели 2108-09-13-14, с минимальными изменениями может устанавливаться на вазовские машины 21099 и 2115. Так как при замене лонжерона в основном приходится работать под машиной, необходимо продумать, как сделать так, чтобы можно было удобно подобраться снизу. Здесь есть несколько вариантов:

  • использовать автоподъемник;
  • производить работы на смотровой яме, вывесив заднюю часть кузова на «козлах» или других подставках;
  • опрокинуть автомобиль на бок, подставив надежный упор.

Перед тем как приступить к высверливанию старого лонжерона, необходимо произвести частичную разборку автомобиля, снять:

  • задние сиденья;
  • бензобак;
  • обшивку пола сзади;
  • коврики;
  • заднюю балку (придется отсоединить тросы ручника и тормозные шланги).

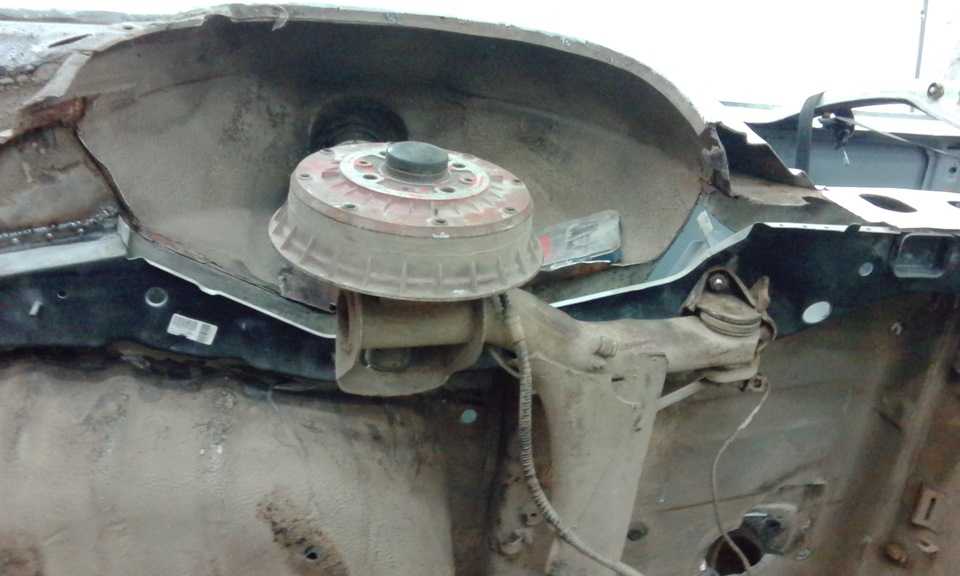

После разборки можно приступать к непосредственному снятию заднего ЛП, для этого необходимо найти точки крепления, высверлить их в местах точечной сварки с помощью сверла, зажатого в патрон дрели. После демонтажа кузовной детали необходимо тщательно зачистить металл под лонжероном и загрунтовать, снять транспортировочный грунт с новой детали (очень эффективно и быстро снимается с помощью пескоструя). Чтобы правый лонжерон встал точно по месту, следует пользоваться замерами (существуют контрольные точки крепления агрегатов), между элементами передней и задней подвески должно быть определенное расстояние (между креплением задней балки и переднего поперечного рычага).

После определения контрольных точек лонжерон прихватывается сваркой в нескольких местах, проверяется правильность установки, затем деталь окончательно приваривается к посадочному месту. Заключительная стадия ремонта состоит из следующих этапов:

  • зачистка окалины сварки шлифовальным кругом;
  • обезжиривание поверхности металла;
  • нанесение грунта, антикоррозийного покрытия.

Очень важные условия при выполнении сварки – прерывистый шов, максимум длиной 4-5 мм. Сплошной сварочный шов недопустим, при такой сварке кузов теряет эластичность, становится очень жестким. Левый задний ЛП на «Восьмерке»или «Девятке» меняется точно так же, как и кузовной элемент с правой стороны, порядок выполнения работ и принцип установки такой же.

Подготовка к ремонту

Ремонт днища ВАЗ предполагает комплекс мероприятий:

  • подготовка необходимого материала, инструмента;
  • демонтаж салона;
  • установка авто на подъемник или ремонтную плоскость;
  • вырезка прогнивших элементов днища при частичной, полной замене детали, если требуется полностью переварить кузов;
  • сварка заплат или приварка днища;
  • антикоррозионная обработка;
  • установка салона, замена шумоизоляции, дополнительные работы.

Чтобы ремонтировать кузов самостоятельно, потребуется приготовить следующие материалы, инструменты:

  1. Новое днище или его часть при полной замене, металлические заплаты при частичном ремонте. Рекомендуется брать промышленную стать толщиной до 1-1,2 мм. Штатный металл на кузове ВАЗ 2114 имеет толщину 0,9 мм для днища, 0,8 — для порогов.
  2. Угловая шлифовальная машинка, болгарка с набором сменных дисков от металлического, для обработки сварочного шва, зачистки металла от коррозии, до мягкой насадки для шлифовки грунта.
  3. Сварочный аппарат. Для самостоятельного ремонта рекомендуется использовать полуавтомат с использованием проволоки в среде углекислого газа.
  4. Электродрель, набор сверл.
  5. Листы шумоизоляции.
  6. Металлические щетки, наждачную бумагу крупного и мелкого зерна, зубило, набор отверток.
  7. Грунтовку на основе цинка, шпатлевку, набор шпателей, антикор для окончательной обработки.

Первый этап работы — это демонтаж салона, подъем автомобиля на эстакаду.

Демонтаж салона

Днище 2114 представляет собой выштампованную деталь, которая приваривается к усилителям лонжеронов, навесных панелей по заводским линиям. Оригинальные реплики не требуют обрезки, готовы к установке. Описание замены по этапам:

  1. С автомобиля сливается топливо, вынимается аккумулятор.
  2. Отключается электрика, демонтируются передние, задние двери.
  3. Вытаскиваются кресла, напольное покрытие, снимается шумоизоляция.
  4. Демонтируется вся пластиковая облицовка стоек, торпедо необходимо накрыть плотным куском ветоши.
  5. Стекла заклеиваются с двух сторон плотной бумагой.
  6. Проводится осмотр изнутри, ржавые места простукиваются молотком, определяется масштаб работ.

  10 простых шагов для снятия обшивки двери на Opel Astra

Стоимость ремонта на СТО для ВАЗ 2114 начинается от 15 000 руб. При самостоятельной замене владельцам удается сэкономить не менее 10 000 руб. Цена ремкомплекта при самостоятельных работах:

  • реплика – 3500 руб.
  • антикоррозионный набор – 1000 руб.:
  • аренда электросварки ─ 1000 руб;
  • лист шумоизоляции ─ 300 руб.

Процесс вырезки металла по шагам:

  1. Очистить углошлифовальной машинкой днище от грязи и отработанного антикора.
  2. Проверить общее состояние металла, подомкратники.
  3. При частичной замене вырезать болгаркой или вырубить зубилом ржавые места, подготовить заплаты.
  4. Отшлифовать металл до белизны.
  5. Высверлить места точечной сварки, если проводится замена детали целиком.

Металл для заплат рекомендуется вырезать ножницами по металлу. Резка сваркой применяется, если у водителя есть опыт сварочных работ. В противном случае можно получить заплату с выпуклыми краями, металл будет неудобно приваривать к кузову.

Холодные способы заделки дырок в металле

Заделать дыры в днище автомобиля без применения огневых работ можно двумя способами.

  1. Применяя композитные материалы – различные виды полимерных смол в сочетании с армирующим наполнителем и ускорителем реакции отверждения. При качественной обработке поверхностей они, кроме восстановления механической прочности, играют роль ингибиторов – замедлителей реакций химической и электрохимической коррозии;
  2. Устанавливая заплатки из листового материала на заклепки.

Общие технологические правила

Дырки в днище обнаруживаются обычно снаружи, при осмотре автомобиля на яме или подъемнике. Признаками сквозной коррозии являются локальные вспучивания, которые при попытке их расковырять рассыпаются в труху.

При обнаружении подобных неприятностей вам надо вскрыть и удалить пирог тепло-, шумо- и гидроизоляции на полу в салоне на всем том участке, где лист железа, образующий пол, приварен к силовым элементам кузова – порогам, тоннелю и прочим. Тогда вы увидите всю картину повреждений и сможете принять меры профилактического характера в тех местах, где коррозия еще не стала сквозной.

Перед самим процессом заделывания прорех вам надо принять меры к замедлению процесса коррозии (остановить – это недостижимый идеал, к которому стоит стремиться). Для этого все лохмотья железа удаляются, а края, имеющие остаточную прочность, обрабатываются наждачной бумагой и металлической щеткой до появления блеска. Зачищенная поверхность обрабатывается преобразователями ржавчины. Например, составом «Цинкарь». Работы ведутся внутри и снаружи.

После окончания работ поверхность незащищенного металла покрывается битумными мастиками, шпаклевкой (акриловой, эпоксидной), краской или пушечным салом.

Работа имеет смысл, если общая поверхность сквозных дыр не превышает 15% площади пола.

Заделка точечных дыр

Если очаг сквозной коррозии имеет диаметр не более 1 сантиметра, его можно просто замазать двухкомпонентным полимерным составом. Хороший результат дает клей Poxipol или набор для холодной сварки, похожий на пластилин.

Небольшое отверстие дает возможность применить так называемую катодную электрохимическую защиту. Найдите алюминиевый пруток, сделайте из него заклепку и заделайте ею дырку. В радиусе 20 см от нее коррозия остановится. Правда, заклепка будет постепенно разрушаться сама. Но на это может уйти лет пять.

Заделка масштабных разрушений

В этом случае придется позаботиться и о том, чтобы восстановить механическую прочность. Если отверстие находится на плоском участке, то нет смысла возиться с эпоксидным составом и стеклотканью.

Действительно прочный композитный материал получается лишь при абсолютно точном соблюдении технологии – пропорций смешивания, режима сушки и многого другого. Используйте готовый материал подобного рода, например, текстолит. Имеющий толщину 3 мм, он не уступает по прочности листовому железу. Пластина может устанавливаться только на эпоксидный клей, но лучше применять комбинированное соединение, используя заклепки. Последние должны быть из алюминия, тогда они сыграют роль катодной защиты.

Дыры большой длины на месте стыков с силовыми элементами ликвидируются заплатками из листового железа или алюминия. Их нужно согнуть по форме стыка так, чтобы ширина зоны контакта с еще живым материалом была не менее 2 см. Устанавливаются они на алюминиевые заклепки, использование эпоксидного состава будет нелишним. Особенно если используется листовое железо. Ведь вы не можете точно знать его состава и того, в какую сторону пойдет электрохимическая коррозия – будет ли она разрушать заплатку или кузов. Полимерная смола сыграет роль ингибитора.

Окончательная герметизация щелей и отверстий проводится с помощью, например, комплекта Novol Plus 710. В него, кроме эпоксидного наполнителя и отвердителя, входит кусочек стеклоткани.

Преимущества и недостатки

p, blockquote 13,0,0,0,0 –>

Использование лонжеронов при конструировании кузовов автомобилей и уход от традиционной рамной компоновки кузова имеет ряд преимуществ при относительно небольшом количестве недостатков. К достоинствам использования лонжеронов следует отнести:

p, blockquote 14,0,0,0,0 –>

  • резкое снижение массы кузова и автомобиля в целом;
  • обеспечение большей жесткости на кручение и, как следствие, лучшую управляемость авто;
  • относительную простоту конструкции;
  • высокую безопасность такого типа кузова в случае дорожно-транспортного происшествия.

Тем не менее, несмотря на ряд существенных достоинств, у лонжеронов имеется и значимый недостаток – очень ограниченные возможности восстановления в случае деформации.

p, blockquote 15,0,0,0,0 –>

Связано это с тем, что передний и задний лонжероны намертво крепятся к кузову с помощью сварных швов. Параметры жесткости лонжерона и степень противодействия нагрузкам четко рассчитываются автопроизводителем. По этой причине восстановление лонжерона после сколь-либо значительного повреждения (подобная ситуация – не редкость в случае ДТП) приводит к тому, что деталь изменяет свои характеристики прочности и не способна полноценно выполнять свои «обязанности» по обеспечению жесткости кузова.

p, blockquote 16,0,0,0,0 –>

Видео — вытяжка лонжеронов автомобиля Volkswagen Tiguan:

p, blockquote 17,0,0,0,0 –>

p, blockquote 18,1,0,0,0 –>

При этом вварить новый лонжерон также не удастся ввиду конструктивных особенностей. Фактически, при повреждении лонжеронов любой ремонт становится весьма относительным, и заводские характеристики существенно ухудшаются.

p, blockquote 19,0,0,0,0 –>

Выводы

p, blockquote 31,0,0,0,0 –>

Анализируя все вышесказанное, можно отметить, что лонжерон следует считать важнейшей деталью кузова автомобиля. Его повреждение в ДТП может привести к самым непредсказуемым последствиям, а потому не стоит покупать подержанные авто, которые побывали в серьезных дорожных передрягах.

p, blockquote 32,0,0,0,0 –>

Если же в ДТП попал ваш автомобиль, проверку целостности лонжеронов следует выполнять в первую очередь перед началом ремонта.

p, blockquote 33,0,0,0,0 –>

Почему антифриз бывает разного цвета и можно ли их смешивать.

Видео — как вытянуть лонжерон в лесу:

p, blockquote 35,0,0,0,0 –> p, blockquote 36,0,0,0,1 –>

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
