Причины шума печки и устранение этой неисправности

Проверка заслонок системы отопителя ВАЗ 2110

Система печка имеет 2 заслонки. Верхней регулируется забор холодного воздуха, а нижней поступление горячего от радиатора отопителя. И когда ломается приводной механизм или сама заслонка то печка может слабо греть, вовсе не греть либо сильно жарить.

Поломки заслонки печки могут быть разного характера во-первых часто закусывает заслонку или она клинит, а во-вторых выходит из строя привод заслонки (микромоторедуктор). В некоторых случаях заслонку перекашивает или клинит через ржавчину так как бывает два вида заслонок: старого и нового образца, старые пластиковые с уплотнительным поролоном, а нового – металлические с уплотнителем из резины. Поэтому если не слышно как заслонка движется, то можно пошевелить её рукой, сняв дефлектор в центральной панели. Болезнь металлических что они часто клинят от ржавчины, а пластиковые перекашивает от воздействия горячего воздуха. Так что если например в переднее стекло ВАЗ 2110 дует теплым, а по бокам и в ноги дует горячим воздухом, то скорее всего заслонка не полностью перекрыла забор воздуха с улицы. А когда заслонки не движутся вовсе, то нужно проверить микродектор – приводной механизм заслонки.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Рекомендуем: Тянет влево или вправо руль — в чём могут быть причины?

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

  1. Повышенная шумность, скрежет при работе.
  2. Сильное снижение эффективности нагнетания воздуха.
  3. Вентилятор не включается в работу.
  4. Самопроизвольное изменение скорости вращения электродвигателя.
  5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

  • предохранителя (перегорание – причина полного отказа работы электромотора);
  • резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
  • контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
  • клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

  1. Демонтировать «жабо».
  2. Снять переднюю стенку ниши, в которой размещен отопитель.
  3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
  4. Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

  • демонтируем «жабо» и переднюю стенку;
  • извлекаем воздушный фильтр;
  • откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
  • отсоединяем проводку;
  • извлекаем корпус фильтра вместе с вентилятором;
  • демонтируем электровентилятор.

Рекомендуем: Куда быстро уходит антифриз и как устранить утечку

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Характерные поломки

Бывает так, что печка на ВАЗ 2110 плохо греет, не позволяет полноценно собой управлять и так далее. Давайте рассмотрим наиболее характерные поломки для этого агрегата.

  • Пропадает возможность управления, то есть не регулируется температура печки на ВАЗ 2110;
  • Потолочный датчик отказывается работать;
  • Устройство не работает на обогрев, печка дует холодным воздухом в ваш ВАЗ 2110;
  • Плохо поступает поток горячего воздуха к ногам или на боковые стекла;
  • Уровень ОЖ падает;
  • Не работает должным образом вентилятор печки на ВАЗ 2110;
  • Печка включается, обогревает, но это сопровождается сильным шумом.

Неисправности стартера и причины их появления

Агрегат не крутит маховик из-за многих факторов. Ниже будут рассмотрены дефекты в иммобилайзере, вытягивающем реле, инжекторе, а также в проводке автомобиля. Иногда ремонта бывает не достаточно, в этом случае требуется замена устройства.

Неисправный инжектор

В штатном исполнении ВАЗ 2110 не комплектуются инжекторами, но их можно поставить отдельно. Водители выбирают эти устройства по многим причинам: снижения расхода горючего, отсутствие необходимости прогревать мотор в холодное время, повышение мощностных характеристик.

Если стартер работает плохо, то необходимо проверить инжектор, который может барахлить из-з плохого бензина. Это и есть единственные недостаток инжектора – ему требуется качественное топливо. Также стоит проверить, соблюдается ли схема подключения.

Поломка обгонной муфты

При поломке обгонной муфты двигатель заводится и отлично работает. Но когда автомобиль останавливается, повторно завести мотор не удается, он щелкает, но не заводится. В таком случае нужно подождать, пока силовая установка остынет, а только потом сновать пытаться завести.

Также в этом случае стоит осмотреть проводку, которая идет от муфты. Иногда замена поврежденных проводов позволяет решить проблема, когда двигатель щелкает, но не заводится. Еще один признак неисправной муфты – это самопроизвольно включающаяся магнитола.

Втягивающее реле

Сев за руль, автомобилист вставляет ключ и проворачивает, в работу включается бензонасос, загорается приборная панель, но при дальнейшем повороте насос вместе с панелью отключается, а стартер не крути. В такой ситуации скорее всего «виновато» втягивающее реле.

В первую очередь нужно проверить, идет ли на него напряжение. Если идет, то стоит проверить сам замок или сигнализацию, которая может замыкать цепь. Если же все элементы работают по отдельности, а вместе не запускаются, то стартер не крутит из-за втягивающего реле.

Плохой контакт

В этом случае стартер заводится после нескольких попыток, но при этом щелкает. Такая проблема появляется из-за поврежденных контактов. Осмотр нужно начинать с аккумуляторной батареи. Если клеммы окислены, то нужно прочистить их.

Если это не помогло, то следует проверить контакты стартера, ведь когда они окислены, устройство плохо крутит или вообще не запускает коленчатый вал в работу. Если же стартер отказывается работать, но при этом запущен иммобилайзер, то неисправность в нем. Здесь своими руками убрать дефект не получится – нужно ехать в автосервис. Теперь читатели знают, сколько стоит и почему не работает стартер, выполнять работу своими руками стоит только в том случае, если есть опыт работы с проводкой.

Другие возможные причины

К ним относят следующие варианты:

  1. Попадание жидкости на реле автомобильного зажигания. Выяснить, что вентилятор выходит из строя именно из-за заливания реле, поможет один действенный совет. Если ранее «заглохший» вентилятор вновь начал функционировать, как только двигатель машины проработает на протяжении 20-25 минут, то есть после прогрева транспортного средства, то можно с уверенностью сказать, что причина неисправности заключается именно в заливании. Чтобы избавиться от этой проблемы, необходимо заменить пришедшее в непригодность реле системы зажигания.
  2. Если при проверке выяснится, что вентилятор функционирует только на одной скорости, а именно на третьей, то нужно будет проверить исправность добавочного резистора. Данный элемент подает напряжение к вентилятору напрямую только на 3-м скоростном режиме, поэтому если устройство не получится запустить на 1-м и 2-м, потребуется заменить эту деталь.
  3. Вентилятор автомобильной печки может перестать работать из-за поломки переключателя, который отвечает за функционирование всей отопительной системы. Чтобы убедиться в этом, нужно снять центральную часть консоли, запустить двигатель и при помощи лампочки, мощность которой не превышает 12 В, оснащенной соединительными проводами и проводом на «-», замкнуть ее на кузове машины. А вторым проводом проверить работу всех трех контактов, которые принадлежат к добавочному резистору. Если при тесте лампочка, не переставая горит, то переключатель можно считать исправным, в другом случае нужно будет заменить предохранитель и проверить целостность электрической цепи.

Если все вышеперечисленные варианты поломки были проанализированы, но вентилятор печки ВАЗ-2110 по-прежнему не работает, нужно проверить несколько дополнительных причин:

  • исправность электрического мотора прибора;
  • проверить контакты мотора;
  • убедиться, не залипли ли щетки и не заели ли они на основном корпусе.

Информация в этой статье указывает на то, что выявить причину поломки вентилятора печки ВАЗ-2110 не так уж и сложно.

Почему стартер не крутит

В зависимости от того, что послужило причиной отказа в работе стартера, необходимо делать последующие шаги – ремонтировать или заменять агрегат. Кроме того, в ряде случаев вам нужно чинить не само пусковое устройство, а проводить манипуляции с иными узлами. В большинстве случаев можно обойтись ремонтом, но опытные автолюбители рекомендуют сразу же заменить узел, чтобы с ним больше не возникало проблем.

  1. В большинстве ВАЗ-2110 не стоит штатный инжектор, но многие автолюбители устанавливают этот узел самостоятельно. Он помогает сократить расход топлива, помогает запускать мотор в холодное время без прогрева и повышает мощность. Барахлит инжектор, а вместе с ним и стартер, из-за некачественного топлива. Еще одной причиной может стать несоблюдение схемы подключения, но тогда вы обнаружите неисправность сразу после монтажа инжектора. В противном случае вам нужно промыть инжектор, чтобы удалить взвеси, которые занесены в него топливом.
  2. Если автомобиль заводится, но после краткой остановки заново запустить мотор не получается, то проблема таится в обгонной муфте. В момент отказа вы можете слышать щелчки из-под капота и заметить, что автомагнитола начинает включаться сама по себе. В этом случае вам необходимо остужать силовой агрегат перед повторным пуском или не делать кратковременных стоянок. Также вам потребуется заменить обгонную муфту на ее редукторный аналог. Обязательно проверьте проводники, которые идут от этого узла. Иногда для восстановления работоспособности муфты достаточно заменить провода, которые визуально выглядят поврежденными.
  3. Особенно часто выходит из строя втягивающая часть стартера. При такой поломке подсветка приборной панели сначала загорается, а затем гаснет. Перед заменой втягивающего реле, необходимо замкнуть стартер и отключить сигнализацию. Если перечисленные узлы находятся в рабочем состоянии, в таком случае придется просто заменить реле.
  4. Причинами щелчков в стартере и отсутствия запуска двигателя часто становятся повреждения контактов. В этом случае для начала осмотрите аккумулятор, почистите клеммы, если на них появилась окись. Иногда на ВАЗ-2110 достаточно простучать реле стартера, чтобы избавиться от проблемы. Обязательно возьмите с собой помощника, который будет заводить двигатель, в то время как вы будете простукивать реле. Если при таком грубом подходе получилось запустить мотор, то стоит полностью заменить реле. Ремонт будет нецелесообразен.
  5. Неожиданная остановка двигателя обусловлена проблемами с иммобилайзером. Завести мотор вам не удастся, так как срабатывает защита. Такое случается только на инжекторных ВАЗ-2110. Самостоятельно устранить неисправность невозможно, вызовите эвакуатор и отправляйтесь на ближайший пункт СТО, там вам смогут восстановить работоспособность авто.

Проверяем мотор-редуктор заслонки печки ВАЗ 2110

Если после этой проверки и установки контроллера на место заслонка не реагирует на положение регулятора температуры, проверяем мотор-редуктор

Первое, на что нужно обратить внимание, срабатывает ли мотор-редуктор в принципе. Это хорошо слышно, если переводить регулятор температуры из одного положения в другое, направление подачи воздуха будет меняться, будет слышно характерное равномерное жужжание двигателя заслонки

В любом случае у нас не остается другого выхода, кроме как демонтаж и детальная проверка или замена мотор-редуктора. Он расположен на корпусе отопителя, добраться до него можно из-под капота, чтобы не снимать отопитель полностью.

Перед тем как менять редуктор или покупать новый, давайте убедимся в том, что у нас печка нового образца. До 2008 года выпуска на всех ВАЗ 2110 мотор-редуктор печки выглядел так.

Мотор-редуктор заслонки печки старого образца.

Позже редуктор заменили на узел в пластиковом корпусе, а еще позже редуктор был модернизирован. Выглядели они следующим образом. Каталожный номер — 2110-8127200-11.

Моторедуктор заслонки отопителя 2110-2112 нового образца.

Редукторы фирмы «Омега» покупать не рекомендуют, у них очень незначительный ресурс. Цена мотор-редуктора ВАЗ 2110 — от 10 до 15 долларов в зависимости от производителя.

Как снять и заменить мотор-редуктор отопителя ВАЗ 2110

Чтобы демонтировать редуктор заслонки отопителя, нам понадобится стандартный набор инструментов и несколько часов свободного времени. Демонтаж выполняем по такому алгоритму:

  1. Снимаем поводки дворников и выкручиваем четыре самореза крепления пластиковой накладки под лобовым стеклом (жабо), две гайки под головку на 10 мм по углам. Снимаем накладку.

  2. Выкручиваем пять саморезов крепления утеплителя моторного щитка, снимаем утеплитель.
  3. Снимаем трубку форсунок омывателей лобового стекла, снимаем уплотнитель капота.
  4. Некоторые предпочитают снимать трапецию стеклоочистителей или вакуумный усилитель тормозов, чтобы без проблем добраться до мотор-редуктора заслонки печки. Впрочем, если в арсенале есть гибкий поводок для бит под крест или короткая крестовая отвертка, можно обойтись и без лишней работы.
  5. Редуктор крепится на трех саморезах к корпусу отопителя. Отключаем контактные колодки питания и датчиков положения мотор-редуктора, после чего можно откручивать саморезы крепления корпуса редуктора.
  6. Есть ли смысл восстанавливать старый мотор-редуктор, решает каждый для себя. Впрочем, бывают безвыходные ситуации, когда редуктор приходится ремонтировать. Как правило, в нем изнашиваются шестерни и вал может заклинить.
  7. Перед установкой нового или отремонтированного мотор-редуктора на место, проверим его работоспособность. Для этого подключим обе контактные колодки, включим зажигание и переключим регулятор температуры из одного положения в другое. Если вал мотор-редуктора вращается без посторонних звуков, а время вращения вала из одного положения в другое и обратно не превышает 5-7 секунд,  можем устанавливать его на место.

Купив новый мотор-редуктор, не помешает проверить наличие смазки в механизме. При необходимости смазываем шестерни силиконовой консистентной смазкой. Установку привода заслонки печки ВАЗ 2110 выполняем в обратном порядке.

Работа (печки) отопителя в ручном и автоматическом режиме

 Температура воздуха в салоне задается установкой ручки контроллера (датчиком температуры) на соответствующее деление шкалы (от 16°С до 30°С, с интервалом 2°С).  Блок считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и снабженного микровентилятором. Затем — в зависимости от разницы температур, он включает микромотор, управляющий заслонками отопителя. Микромотор снабжен датчиком положения заслонки отопителя (кольцевой резистор). Сигнал от датчика поступает на блок управления, который отключает микромотор, как только заслонка достигнет заданного положения. Автоматический режим, то есть положение «А», на блоке управление добавляет к регулировке моторедуктора еще и регулиовку скоростью вращения вентилятора.

Модернизируем работу заслонки печки ВАЗ 2110 с помощью кнопки стеклоподъемника

  1. Есть еще один способ, заставить заслонку печки ВАЗ 2110 работать в ручном режиме, но только на этот раз не с механическим приводом, а при помощи кнопки от стеклоподъемника.
  2. Ниже вы можете видеть схему, которая позволяет обойти блок САУО, что позволит на свое усмотрение с помощью кнопки производить открытие или закрытие заслонки для подачи теплого воздуха в салон автомобиля.

И напоследок, хочется сказать пару слов о подсветке САУО. Так как колодка, которая отвечает за освещение узла управления печкой, была отключена, следовательно, при включении габаритов подсветка будет отсутствовать. Чтобы исправить это, необходимо запитать подсветку плюсовым контактом от подсветки часов.

Дует холодом

Самое неприятное, когда печка совсем перестала работать, гонит лишь холодный воздух. В 90 случаях из 100 виновен моторедуктор, который на ВАЗ 2110 меняют так:

  1. Демонтируют дворники;
  2. Снимают жабо;
  3. Три самореза, крепящие моторедуктор, откручивают крестовой отверткой (нужна короткая) ;
  4. Отстегивают провода;
  5. На место старого моторедуктора ставят новый. Для этого лучше попросить помощника переключать режимы регулятора, пока вы устанавливаете эту деталь;
  6. Устанавливают жабо назад, ставят дворники.

Бывают также ситуации, когда приходится менять отопитель, поскольку старый совсем «износился». Мастера в таком случае рекомендуют модели «2112-01» или «2112-02». Они идеально подойдут для ВАЗ 2110, а разница между ними в том, что первый без воздушного фильтра, а второй с фильтром.

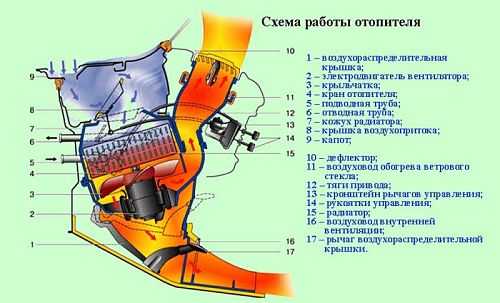

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

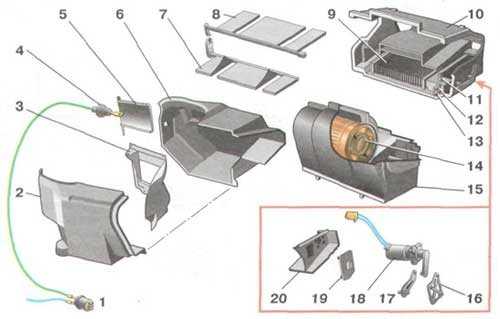

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.

В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.

Управление отопителем осуществляется по командам от электронного блока управления.
