Выбор качественных высоковольтных проводов для ваз 2110

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи.

Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи.

По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации.

Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы.

Типичные неисправности кабелей зажигания

Существует 3 основных неполадки, связанных с высоковольтными проводами:

Внутренний обрыв токонесущей жилы.
Пробой внешней силиконовой изоляции.
Ненадежный контакт в местах соединения медных наконечников с клеммами свечей и катушек высокого напряжения.

Обрыв или перелом углеродного сердечника не всегда ведет к полному отказу ВВ провода. Поскольку на свечу подается импульс высокого напряжения номиналом более 20 киловольт, ток все равно «пробивает» место обрыва и попадает к свечным электродам. Но мощность искры заметно ослабевает, отсюда возникают проблемы с качественным воспламенением топливовоздушной смеси в камере сгорания. В худшем случае искра не поступает вовсе и цилиндр полностью отказывает.

Подобная картина наблюдается при слабом контакте медных проводников в местах соединений. Из-за окислившейся либо плохо прилегающей клеммы сила электрического импульса теряется на преодоление данного препятствия, а на свечных электродах разряд ослабевает.

Рекомендуем: Автомасла и все, что нужно знать о моторных маслах для Лады Весты

При пробое двух изоляционных слоев напряжение теряется иначе. Принцип следующий: ток, обнаруживший цепь более низкого сопротивления, стремится пройти по этому пути. Если точка пробоя изоляции располагается поблизости от металлических деталей машины, связанных с «минусом» бортовой сети (массой), между ними образуется искровой разряд. В результате свече зажигания достается только половина импульса, отчего воспламенение горючей смеси происходит вяло. Кстати, проверить бронепровода мультиметром на предмет целостности изоляции невозможно, понадобится специальное оборудование.

Перебои в подаче искровых разрядов отслеживаются по таким признакам:

двигатель работает нестабильно из-за пропусков зажигания и недостаточной мощности искры;
периодически отказывает один или несколько цилиндров, наблюдается вибрация мотора на холостом ходу;
в процессе движения ухудшается разгонная динамика, ощущается слабый отклик на педаль акселератора;
топлива расходуется больше.

Подобные симптомы проявляются на неисправных свечах зажигания, но проверить их работоспособность сложнее. Поэтому начинайте диагностику с проводов высокого напряжения.

Устройство высоковольтных проводов

Независимо от марки и модели авто, все высоковольтные провода имеют схожую по принципу конструкцию. В настоящее время броенпровода широко развиты в современных автомобилях и имеют множество инженерных решений позволяющих повысить их проводимость и сопротивление изоляции.

Провода состоят из:

Токопроводящая жила;
Изоляция;
Наконечники для соединения;
Защитные колпачки наконечников;

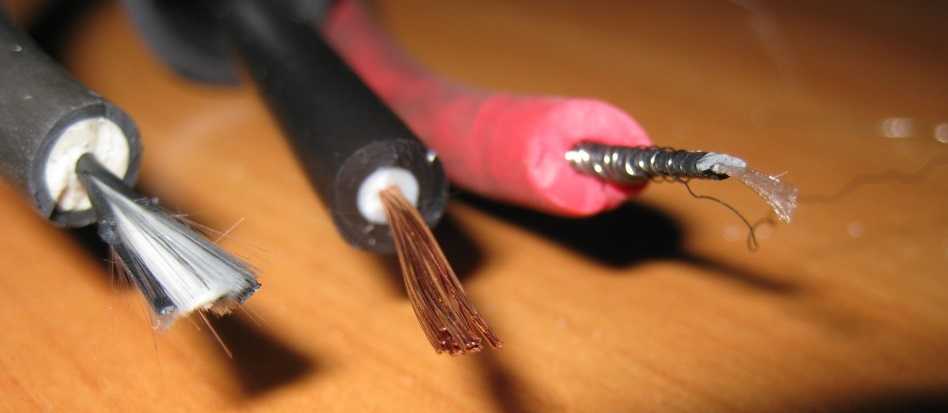

Токопроводящая жила

Токопроводящая жила имеет несколько вариантов исполнения, а зависит это от качества исполнения провода, его производителя и т.п. каждый производитель старается добавить в свои провода как можно больше новых решений способных поднять эффективность проводов.

Медная, наиболее простая и устаревшая, требует дополнительные помехоподавлительные резисторы;
Неметаллическая с металлическим покрытием. Центральная часть сделана из стекловолокна и пропитана графитом. Возможно покрытие ферропластами, которые не дают помехам распространяться. И наконец, всё обвивается тонкой проволокой из металла создающая роль экрана. Так же как и медная, требует установки дополнительных помехоподавлительных резисторов.
Неметаллическая, имеет высокое распределительное напряжение. Дополнительные резисторы не требуются.

Изоляция проводов

Для обеспечения безопасности и защиты от пробоя проводов, а так же для доведения высокого напряжения до свечи зажигания изоляция проводов должна быть на высоком уровне и обеспечивать надежную защиту их от пробоая.

Однослойная (рис. А). Обычная оболочка из полимеров, имеет не самые лучшие изоляционные качества, из-за чего почти не используется;
Двуслойная (рис. Б). Намного лучше однослойной, состоит из внутреннего покрытия и внешнего. Высокая степень защиты от пыли, различных технических жидкостей и перепада температур;
Многослойная (рис. В).Самый совершенный вариант на рынке. Состоит из внутреннего слоя изоляции, которая защищает жилу от пробоев. Оплетки внутреннего слоя, благодаря ей жила защищена от обрыва, деформации и прочих повреждений. И внешний слой, обеспечивающий полную защиту от внешних факторов.

Наконечники

В автомобилях используется два вида соединительных наконечников (со стороны свечей зажигания):

Г-образные;
Прямые;

Как правило, на автомобиле ВАЗ 2110 устанавливают провода с прямыми наконечниками и Г-образными, с одной стороны наконечники имеют прямой контакт, он подключается на свечу зажигания, а к модулю зажигания провода подходят с Г-образным контактом.

Порядок зажигания

Цилиндры в автомобиле работают не хаотично, ведь для стабильного функционирования двигателя и поочередного выполнения всех четырех тактов требуется их строгая синхронизация.

Так существует специальный порядок работы цилиндров ваз 2114, благодаря которому каждый из них в один момент времени выполняет какой-либо из 4 тактов, а именно:

Впрыск смеси топлива и воздуха, которая заполняет весь объем цилиндра.
Сжатие рабочей смеси благодаря движению поршня вверх.
Возгорание рабочей смеси и расширение образующихся в результате этого газов, толкающее поршень в обратном направлении, благодаря чему приводятся в движение шатун и коленчатый вал.
Выпуск отработанных газов из цилиндра с дальнейшим их отведением в выхлопную систему.

Порядок зажигания ваз 2114

Стоит отметить, что на автомашинах разных марок и даже моделей двигатель может иметь различную рабочую схему, но при этом порядок работы цилиндров ваз 2114 инжектор всегда выглядит следующим образом: 1-3-4-2. Согласно этой схеме и следует выполнять подключение высоковольтных проводов.

3 совета по выбору высоковольтных проводов зажигания

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.

В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.

Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.

В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.

Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.

Совет № 1. Внимательно изучите информацию о продукте (производитель, условия использования и др.) — она должна иметься как на упаковке, так и на самом изделии.

Зачастую на подделках английское слово «silicone» печатается с ошибкой. Данное явление столь распространено, что даже встречалось в одном авторитетном печатном СМИ по автомобильной тематике. Авторы ошибочно и без проверки употребили слово «silicon», которое на самом деле переводится как «кремний».

Совет № 2. Оцените качество колпачков на высоковольтной электрике.

Колпачки изготавливаются из силиконовой резины, они необходимы для защиты контактов проводки и для обеспечения герметичности соединений. Минимальная толщина стенок колпачка составляет 3 мм. Как часто показывает проверка, электрическая цепь нарушается именно в месте соединения клеммы проводника с контактами элементов системы зажигания. Обычно это случается при неаккуратном снятии проводки либо при плохом соединении с деталями системы зажигания из-за некачественной посадки, окислительных процессов и т. д.

Совет № 3. Оцените качество самой высоковольтной проводки зажигания.

Наилучшее качество сегодня имеют силиконовые изделия. Есть несколько несложных способов проверки их качества. Например, можно воздействовать на кабель открытым огнем. Если изоляция качественная, легко оплавить или тем более воспламенить ее не получится. Другой способ проверки заключается в крепком скручивании провода. Если ощущается смещение или скольжение жилы относительно оболочки кабеля, а также возникает характерный хруст, значит, сцепление оболочки с изоляцией некачественное. Попробуйте также переместить слой изоляции вдоль проводника. Никаких смещений во время проверки быть не должно, кабель должен быть монолитным. Иначе при монтаже или демонтаже проводки защита может нарушиться.

Виды повреждений и неполадок

Обрыв токопроводящих жил в высоковольтных проводах.
Повреждение изоляции провода. Иногда достаточно одной случайной царапины на изоляции для того, чтобы возникла утечка тока, способная вызвать неполадки.
Токопроводящая жила окислена. Это повреждение — прямое следствие разорванной изоляции, из-за чего на жилу попадает влага.
Высокое сопротивление проводов. Здесь вина лежит на производителе (как вариант, виноват может быть и сам автовладелец, установивший себе провода от автомобиля другой марки).
Плохие контакты. Они в колпачках проводов со временем изнашиваются и перестают плотно прилегать к свечам (либо к контактам на катушке зажигания).

Все перечисленные повреждения могут привести к возникновению искр и «паразитных» электромагнитных импульсов, которые будут мешать нормальной работе датчиков автомобиля. Кроме того, если токопроводящая жила сломана, напряжение на свечу будет подаваться несвоевременно. Это приведёт к тому, что топливно-воздушная смесь в камере сгорания будет загораться поздно, и один из цилиндров двигателя всё время будет «опаздывать», то есть синхронность работы цилиндров нарушится.

Подготовительные мероприятия и необходимые инструменты

Установка зажигания ВАЗ 2109 карбюратор начинается с подготовительных мероприятий. В частности, вам необходимо:

Прогреть двигатель автомобиля;
Установить автомобиль на стояночный тормоз и установить под его задние колеса противокатные упоры.

Помните, что игнорировать правила техники безопасности нельзя, ведь автомобиль – транспортное средство повышенной опасности, и несоблюдение правил техники безопасности при его вождении, обслуживании и ремонте может дорого вам стоить.

Важный момент: перед тем как приступить к работе вам следует убедиться в том, что на автомобиле правильно настроена работа карбюратора. Не лишним будет произвести визуальный осмотр всех элементов системы

В случае если речь идет о карбюраторном автомобиле особое внимание стоит уделить осмотру состояния распределителя

Если же у вас автомобиль с инжекторным мотором, стоит проверить на исправность модуль зажигания. Все дело в том, что, как показывает практика, именно данный модуль выходит из строя чаще всего и является причиной неработоспособности всей системы.

Для выполнения работ нам необходимы:

стробоскоп;
набор ключей.

Проверка высоковольтных проводов

Высоковольтные провода применяемые в контактном зажигании рассчитаны на относительно низкое напряжение порядка 12кВ и имеют жёсткую изоляцию. Эта изоляция ломается , особенно при перепаде температур, что приводит к утечке напряжения на корпус. Определить эту неисправность достаточно просто. Необходимо заглянуть под капот при работающем двигателе в темноте. Наличие искрения на проводах свидетельствует о неисправности.

Изоляция силиконовых проводов практически не подвержена повреждениям в эксплуатации, разве только могут быть повреждены механически, при ремонте. Но эти провода часто могут иметь обрыв в токопроводящей части. При небольшом обрыве, из-за высокого напряжения бесконтактной системы зажигания, никаких чувствительных изменений в работе двигателя не заметно. Другое дело когда этот обрыв со временем выгорит и увеличится. В зависимости какой именно провод оборван, могут появиться неустойчивая работа двигателя, двигатель троит, провалы при разгоне и т. д.

Но обрыв в высоковольтном проводе страшен не ухудшением работы двигателя, что конечно неприятно, а повышением напряжения самоиндукции. Это приводит к повышению нагрузки на коммутатор или ЭБУ инжекторного двигателя. При больших обрывах происходит пробой управляющего транзистора (тиристора) коммутатора или ЭБУ.

Проверить целостность проводов достаточно просто. Необходимо замерить сопротивление всех проводов и сравнить их между собой. Так как сопротивление проводов у различных производителей может иметь различные значения. Но сопротивление проводов одного комплекта отличается не значительно и зависит лишь от длинны. Если при сравнении значений будут выявлена большая разница, то этот провод необходимо заменить.

Схема, порядок подключения высоковольтных проводов ваз.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди -первый цилиндр самый левый). А дальше все просто -слева направо -1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов -оно должно быть не более 20 КОМ (на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком -его необходимо заменить.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы -но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Замена высоковольтных проводов системы зажигания

Высоковольтные провода системы зажигания двигателя – специальные элементы конструкции, обеспечивающие передачу импульсов высокого напряжения от катушки зажигания на свечи цилиндров двигателя. Если высоковольтные провода исправны, если другие элементы системы зажигания работают бесперебойно, искра в цилиндрах появляется своевременно, а двигатель запускается и устойчиво работает при любой погоде. Если даже один из высоковольтных проводов поврежден и нуждается в замене, запуск силового агрегата становится проблематичным, а во время работы двигатель будет, как минимум, троить и глохнуть в самый неподходящий момент.

Особенности конструкции высоковольтных проводов и их возможные неисправности

Стандартный провод высокого напряжения состоит из нескольких элементов. Это токопроводящая жила, надежный слой изоляционного покрытия, контакты и защитные колпачки. В некоторых случаях провода высокого напряжения (бронепровода, провода ВВ и т. д.) комплектуются резисторами для подавления электромагнитных помех и прочими элементами, делающими конструкцию проводников более надежной, а их эксплуатацию – удобной. В зависимости от того какой именно элемент провода высокого напряжения пришел в негодность, различаются и неисправности передаточного звена системы зажигания:

если разрушается изоляционное покрытие, происходит пробой и утечка токов через высоковольтный провод, в результате на электроды свечей перестает поступать напряжение, достаточное для образования искры и воспламенения рабочей смеси;
если приходит в негодность токопроводящая жила, автоматически возрастает уровень сопротивления проводника (последствия этой неисправности почти такие же, как и в первом случае);
если окисляются или обрываются контакты, то во время работы двигателя происходят кратковременные разрывы электрической цепи, в результате чего силовой агрегат начинает работать с перебоями.

Во всех вышеперечисленных случаях высоковольтные провода системы зажигания подлежат замене, ведь отремонтировать их собственными силами или даже силами сервисных специалистов невозможно. Это просто не предусмотрено конструкцией проводов высокого напряжения.

Sn00pi › Блог › Как проверить ВВ провода? Поиск неисправностей.

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам: — Произошел разрыв токопроводящей жилы, по которой идет импульс. — Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону. — Сопротивление превышает допустимое значение. — Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.). Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе. Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Это интересно: Что делать, если ваше авто угнали?

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр. — Включите режим омметра. — Снимите провод со свечи первого цилиндра и катушки зажигания. — Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов: Tesla — 6 кОм Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре) ProSport — почти нулевое сопротивление Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Зажигание: модуль ВАЗ 2110, особенности и проверка

Итак, зажигание ВАЗ 2110 для разных моторов (8-и и 16-и клапанные двигатели с рабочими объемами 1,5л и 1,6л) устанавливается свое. При этом принцип работы, а также основные составляющие разных модулей зажигания ВАЗ 2110, остаются неизменными.

Самое главное в системе зажигания — это создание надежного и качественного воспламенения топливной смеси в момент времени, определяемый предварительной настройкой. Любые отклонений от заданных производственных параметров могут привести к разным поломкам, в том числе и выходу из строя ДВС.

Если рассматривать катушку зажигания 2110 и конструктивные особенности, важно знать, что автомобили ВАЗ 2110 в разное время укомплектовывались разными силовыми установками с разными модулями зажигания. Например, 8-и клапанный 1,5 литровый двигатель имеет модуль зажигания с артикулом 2112-3705010, 8-и клапанный двигатель с объемом 1,6 литра — модуль с артикулом 2111-3705010, 16-и клапанный инжектор с объемом 1,6 — модуль с артикулом 2112-3705010.. Модули между собой схожи по основным составляющим и принципу действия

Модуль на ВАЗ 2110 состоит из таких основных элементов, как:

Модули между собой схожи по основным составляющим и принципу действия. Модуль на ВАЗ 2110 состоит из таких основных элементов, как:

два высоковольтных ключа-коммутатора в общем блоке, по которым передается ток к свечам;
две катушки, генерирующие высоковольтные импульсы на пары свечей;

При этом сама катушка фактически представляет собой трансформатор с двумя обмотками (первичной — около 500В и вторичной — минимум 20В), собранными в единый корпус. Модуль зажигания ВАЗ 2110 8 клапанов и 16 работает по одинаковому принципу (по принципу холостой искры).

Это значит, что модуль, согласно импульсам, передаваемым с ЭБУ, раздает искру попарно в цилиндры 1-4 и 2-3. ЭБУ на модуль посылает управляющие низковольтные сигналы. Окончание сигнала соответствует началу искрового разряда. Длительность разряда напрямую зависит от уровня зарядки катушки (общее значение напряжения бортовой сети).

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Проверка высоковольтных проводов

Проверка проводов мультиметром

Первый признак неисправности проводов – наличие наружной искры на ВВ проводах.Легко увидеть в тёмное время суток, заглянув под капот.

Следующий способ так же лучше проводить в тёмное время суток: берём кусок провода и зачищаем его с обеих сторон. Далее одним концом замыкаем провод на «массу» (аккумулятор, либо корпус машины), другим концом проводим по проводам на стыках, колпачках и т.д. если есть утечка, то образуется искра.

Для проверки же сопротивления проводов нам понадобится мультиметр в режиме омметра.

Чтобы не перепутать провода, удобнее их проверять поочерёдно, т.е. снимаем провод с 1-го цилиндра и снимаем другой конец этого провода с модуля зажигания.

Выключаем зажигание.
Снимаем один конец провода с цилиндра.
Другой конец провода снимаем с модуля зажигания (как на рисунке).
Подсоединяем оба конца к омметру и смотрим показания.
Проводим такую же операцию на всех проводах.

У исправных проводов сопротивление должно варьироваться от 3,5 до 10 кОм в зависимости от производителя (написано на изоляции проводов). А допустимый разброс составляет 2-4кОма. Если разброс больше, то провода нужно заменить (Замена высоковольтных проводов ВАЗ).

Подключение бронепроводов ваз 2110 инжектор 8 клапанов

С чего вообще все это началось. Да с того, что однажды после работы запустил машину и понял, что ее капец как колбасит. Открыл капот — смотрю. думаю надо проверить какие цилиндры работают. берусь за провод первого цилиндра. И тут меня машинка одарила тысячью уколов от разряда, который этот провод испускал… Все ясно, пробивает. Прогревшись до 40градусов, троение пропало о_О. Ок жить можно. поехал до дому. Начал думать что делать с проводами, которые я купил года полтора назад. «Слон». Посмотрел сколько стоят новые — 900 и более, силиконовые провода. Хм…дороговато. Начал копаться на драйве. И тут я вспоминаю, что видел статью про самодельные ВВ провода. 1 минута в гугле и 15 статей на драйве готовы к прочтению. Кто то делает из ЗИЛовских проводов, там медная жила — сопротивление стремится к 0. Кто то делает из акустических проводов и силиконовых шлангов вакуум корректора. На этом решении я и остановился. Статья, которую я взял за ОСНОВУ! Отдельное спасибо за советы Stuff0rd McSystem

Что нам потребуется: — Провод МГТФ -0.35мм 2 метра(хватило почти в упор)

( наткнулся на данную марку провода случайно в комментах) Вычитал, что не столько важно сечение, сколько изоляция провода, и что 0.2-0.5 сечение — хватает за глаза. — Силиконовые шланги вакуум корректора 3 шт

— Термоусадка 8мм( Больше диаметра шлангов) — 2 метра. — ВВ провода. — ВДешка -Чья то мать…(Обязательно!)

1. Для начала берем старые (либо единственные — как сделал я) провода и начинаем их разбирать. Клемму со стороны свечи я просто выдергивал из изолятора. Тяжко но выходит. А вот угловую клемму надо разбирать аккуратно и толкать провод в сторону клеммы, чтобы ее не повредить. Так как первую я тоже силой выдернул и чуть не сломал в месте сгиба ))
