Панель приборов не работает и не заводится двигатель ваз 2109

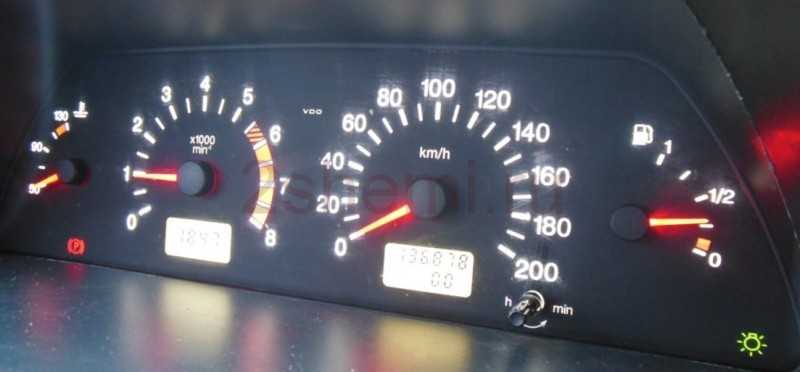

Пропала подсветка панели приборов, что делать?

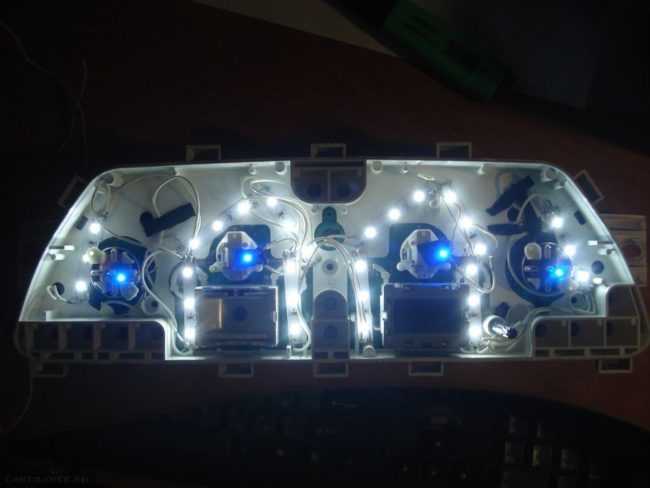

Лед-подстветка приборки

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу, но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

  • Предохранитель.
  • Лампочки подсветки и их электроцепь.
  • Проводка.
  • Неисправность в блоке предохранителей.
  • Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Общий вид сгоревшего предохранителя

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

Лампочки

Лампочка в патроне.

Лампа накаливания.

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Проводка

Кнопка включения подсветки и ближнего света.

Распиновка кнопки включения подсветки.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

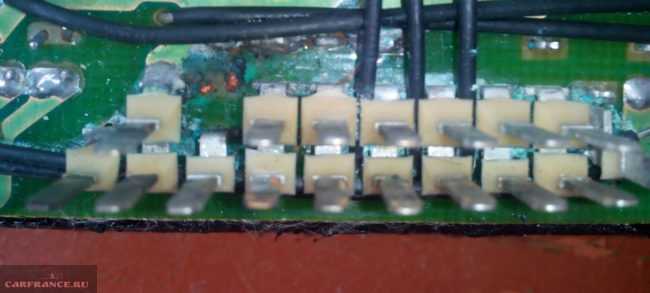

Окисленные контакты в монтажном блоке.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Предохранительный блок

Монтажный блок

Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

Проверка контактной группы предохранителей на неисправность.

Повреждена плата

Ремонтно-диагностические операции платы приборной панели.

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50%!с(MISSING)лучаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

Замена Лампочек В Приборной Панели Ваз 2109 ~ VESKO-TRANS.RU

Замена лампочек в приборной панели ваз 2109

В текущее время замечаю, что у всех новых иномарок в задних фонарях в качестве стоп-сигналов, габаритных огней, указателей поворота употребляются только светодиодные источники света заместо обычных ламп накаливания. Как оказалось, это неслучайно.

По результатам исследований, использование в стоп-сигналах светодиодов вместо обычных ламп накаливания дает водителю находящегося позади автомобиля дополнительные мгновения для маневрирования или экстренного торможения. За это время автомобиль, движущийся со скоростью со скоростью 100 км/ч проходит 5-6 м.

Дело в том, что для достижения полной яркости лампе накаливания требуется около 0,3 секунды, в то время как светодиод разгорается почти мгновенно, примерно за 70 наносекунд. Думаю, порядок этих цифр говорит о многом.

Также, светодиоды лучше ламп накаливания по показателям удельной светоотдачи на ватт мощности и сроку службы. Так, время наработки на отказ у светодиодов приближается в 100 000 часов против примерно 2000 у ламп накаливания.

Же совершенно невосприимчивы к подобного рода воздействиям, что дает им серьезное преимущество при использовании в автомобилях.

Далее рассмотрим типы ламп, применяемых в автомобиле ВАЗ 2109, и какие существуют подходящие для их замены лампы на светодиодах. АКГ 12-60/55 (60/55 Вт) Это галогенные лампы, они имеют две спирали ближнего и дальнего света, цоколь H4. Устанавливаются в головных фарах автомобиля.

Лампы с окрашенной колбой (синего, желтого цветов) изменяют цвет луча, и при определенных условиях, например в дождливую погоду, ухудшается видимость. А 12-21-3 (21 Вт) Наиболее распространенный тип ламп в переднеприводных ВАЗах.

В этом видео представлено снятие и установка торпеды ваз

21093i ,замена лампочек наприборной панели .

ВАЗ 2109 Замена лампочек подсветки в щитке приборов

Если одна или несколько лампочек

в щитке приборов перестали функционировать, необходимо проверить целостн…

Устанавливаются в стоп-сигналы, указатели поворотов, задние противотуманные фары, фонари заднего хода. Для замены существуют различные светодиодные лампы основе smd-светодиодов. А 12-10 (10 Вт) Используются в задних габаритах.

В качестве замены можно попробовать лампы с подходящим цоколем на smd-светодиодах. А 12-4-1 (4 Вт) Используются в головных блок-фарах в качестве, а также для.

Есть даже светодиоды, цвет свечения которых практически неотличим от ламп накаливания. При выборе аналога необходимо следить за тем, чтобы лампа на светодиодах поместилась в штатное место в. А 12-1. 2 (1 Вт)

Такая лампа используется для, кнопок на панели приборов. Для их замены есть множество светодиодных аналогов различных цветов. Лучше выбирать аналоги с одним smdсветодиодом (бОльшая площадь и яркость свечения).

Подробнее о такой доработке подсветки панели приборов можно посмотреть. АС 12-5-1 (5 Вт) Эти лампы устанавливаются в плафоне и фонарях подсветки заднего номера. Для их замены есть множество светодиодных аналогов. В салон для увеличения яркости можно установить лампу на 6-9 светодиодах.

А 12-5 (5 Вт) Применяется в качестве лампы освещения подкапотного пространства. Это ее единственное применение в ВАЗ 2109. Для замены подойдет любая светодиодная лампа с соответствующим цоколем.

АМН 12-3-1 (3 Вт) Применяется только для подсветки розетки прикуривателя. Для замены подойдет любая светодиодная лампочка с соответствующим цоколем.

Лампы в противотуманных фарах P Если ваш ВАЗ 2109 оснащен, то в них установлены галогенные лампы мощностью 55 Вт. Для них тоже существуют светодиодные аналоги, но такой яркости как от галогенок от них не получить.

При этом их можно использовать разве что в качестве.

Панели приборов VAZ VDO (светодиодная)

Можно поставить более красивую и удобную панель на LED индикаторах, так называемую VDO панель. Здесь VDO — это производитель панели.

Подключение VDO на автомобиле «Калина»
1 Розово-белый К электроусилителю руля
2 Голубой с белым К контрольному сигнализатору аварийной сигнализации
3 Серо-голубой К датчику аварийного давления масла
4 Коричнево-голубой К выключателю стояночного тормоза
5 Желто-голубой К блоку управления иммобилизатора
6 Черный К блоку управления подушкой безопасности
7 Желтый К выключателю наружного освещения
8 Голубой К переключателю указателя поворота правому
9 Голубой с черным К переключателю указателя поворота левому
10 Бело-голубой К ЭБУ
11 . К датчику износа тормозных колодок
12 . К датчику ремней безопасности
13 Черный К блоку управления противобуксовочной системы
14 Красно-голубой Клавиша «RESET» на подрулевом переключателе
15 Розово-голубой К датчику уровня тормозной жидкости
16 Черный К ABS
17 Зеленый К выключателю дальнего света фар
18 Белый К регулятору освещения комбинации приборов
19 Коричневый Масса панели
20 Бело-красный Клемма «30»
21 Оранжевый Клемма «15»
22 Желто-красный К датчику расхода топлива
23 Оранжево-белый Клавиша МК «вперед»
24 Бело-черный Клавиша МК «назад»
25 Черно-белый Датчик наружной температуры (-)
26 Желто-зеленый Датчик наружной температуры (+)
27 Розовый Датчик уровня топлива
28 Серый Датчик скорости
29 Зелено-белый Датчик температуры ОЖ
30 Коричнево-красный Тахометр (низковольтный)
31 . Служебный. Диагностика панели.
32 Коричнево-белый Клемма «L» реле-регулятора генератора

Подсветка панели управления приборами

Проводя тюнинг внутри салона, некоторые водители нужные детали приобретают в специализированных магазинах или делают их своими руками. Переделывая конструкцию ламп, нужно сохранять первичные размеры, чтобы можно было легко поставить их вместо родных. Обычно ставят подсветку панели управления печкой и приборами. Некоторые дизайнеры используют подсветку для вольтметра, часов, индикатора давления масла.

Для подсветки печки нужно для начала осторожно снять пластиковые ручки рычагов, которые управляют заслонками, и вынуть стекло. Под ним находится сама печка

Для этого возьмите любой острый предмет (нож или ножницы) и аккуратно подденьте стекло. По его размеру заготовьте фольгу. Она будет дополнительным источником подсветки.

Следующим этапом будет извлечение патрона с лампой из подсветки блока управления печкой. Лампу нужно заменить на приобретенный светодиод. Чтобы свет распространялся по всему периметру печки, используют светодиодную ленту, которую наклеивают на дно. К контактам обычно припаивают два провода, которые подключаются к патрону.

Все соединения при этом тщательно изолируют. Сборку производят в обратном порядке. Если одна из деталей не работает, снова проверяют все контакты и соединения. Подсветка панели управления печкой станет намного лучше и современнее, свет от нее будет распространяться по всему периметру как днем, так и ночью.

( 2 оценки, среднее 4.5 из 5 )

Не горит приборка ваз 2109

Распространенные неисправности щитка приборов

Комбинация приборов на ВАЗ 21099 или 2109 представляет собой достаточно надежный узел. Тем не менее, даже он со временем может выйти из строя.

Основные неисправности, характерные для панели приборов ВАЗ:

  1. На панели приборов ВАЗ 2109 перестали гореть лампы освещения. В том случае, если отказываются работать только несколько лампочек, то скорей всего, причина кроется в их перегорании. Если же подсветка панели приборов перестала работать полностью, то вероятнее всего, проблема заключается в плохом питании. Как показывает практика, проблемы с питанием обычно обусловлены либо повреждением проводки, либо окислением контактов в местах соединений и на разъемах. Если это так и не горит подсветка из-за окисления, то избавиться от такой проблемы можно путем зачистки контактов или их замены. Если же проблема кроется в источниках освещения, то решить ее позволит замена ламп.
  2. Еще одна проблема — окисление на плате — характерна для более старых транспортных средств или автомобилей, в которых присутствует влажность. По причине окисления платы может не работать подсветка и некоторые приборы, в частности, контроллеры уровня горючего и температуры охлаждающей жидкости, тахометр и т.д. В том случае, если стрелки не поднимаются на тахометре, спидометре, датчике расхода топлива и напряжения генератора, или они работают хаотично, то нужно произвести полную проверку щитка.
  3. Для автомобилей ВАЗ 2109 характерна проблема неработающего спидометра. Как правило, она появляется в результате износа тросика, подключенному к коробке, или из-за ремонта приборки и неправильного его подключения. Если тросик износился, то его нужно будет просто заменить, ничего сложного в этом нет. Главное — правильно подключить трос, чтобы его наконечник точно вошел в паз на спидометре приборки.
  4. Поломка самой платы. Такая неисправность случается достаточно редко, но, тем не менее, о ней нельзя забывать. В том случае, если выходит из строя конструктивная плата, то щиток придется ремонтировать, но если это не поможет, то его надо будет менять.

Распиновка приборной панели

В автомобилях ВАЗ 2109, 21099 могут использоваться низкие и высокие центральные консоли, а также европанели. В зависимости от типа торпеды, комбинация щитка приборов и его распиновка, а также положение индикаторов будет разным. Ниже приведены фото и обозначения компонентов на приборных панелях с разными торпедами.

Фотогалерея «Обозначение индикаторов на приборках»

Если вы решили произвести тюнинг панели приборов, то вероятнее всего, вам будет интересно узнать, какие существуют варианты для его проведения. Тюнинговый щиток, как известно, радует водительский глаз, поэтому данный вопрос актуален для многих автовладельцев.

Замена ламп подсветки приборной панели

Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

  • самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
  • выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
  • устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

  • уровень топлива и заряда аккумуляторной батареи;
  • индикацию включения дальнего света и габаритных огней, активации ручника;
  • индикацию включения поворотников;
  • давление смазочной жидкости в двигателе.

Вместо обычных лампочек накаливания, которые устанавливаются по умолчанию на заводе, сегодня можно использовать светодиоды. Они обеспечивают целый ряд преимуществ. Во-первых, служат гораздо дольше и существенно снижают нагрузку на бортовую электрическую сеть автомобиля. Во-вторых, можно значительно улучшить внешний вид торпеды, монтируя светодиоды разных цветов. Но такая замена обойдется несколько дороже, чему установка стандартных ламп.

Ваз 2108 не работает панель приборов

Уважаемые посетители сайта «Автотрек»! Будем вам очень благодарны за комментарии к видео ролику «Ваз 2108 не работает панель приборов», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Полезное видео, спасибо

10.11.2016 — 10:35 Вадим Лагун

Менял рейку на днях, заодно ставил замок от калины, думал ппц с проводкой накосячил. искал весь вечер почему нет сигнала, посмотрел видео глянул контакты-не достают почти см, видимо посадка у рейки немного другая и вал поднялся, спасибо дружище

27.10.2016 — 00:49 Радик ТатариН

Час возился, всё бросил и пошёл домой залез в инет, сразу попалась эта видюшка и бегом чинить, теперь как часики от души подскажи, левая лягушка куда идёт, правая на сигнал как я понял

04.10.2016 — 08:15 Lu

От спасибоОт души автору Завтра пойду чинить, такая же беда случилась.

08.09.2016 — 11:55 Павел Терновых

Менял рулевую рейку пропал сигнал искал причину не нашел. Спасибо автору за видео. Сейчас все работает

20.08.2016 — 15:51 Александр Сечко

ты бы для начала поменял датчик аварийного давления масла= говорят нужная фигня

21.07.2016 — 17:45 Ержан Мукашов

у меня такая хуйня, сейчась попробуя

10.07.2016 — 10:16 Егор Харченко

у меня ваз 2109 подскажи куда идёт — на сигнал руля лада заводской

Демонтаж

Причин для демонтажа низкой панели ВАЗ 2109 может быть несколько:

  • Кузовной ремонт;
  • Ремонт компонентов панели;
  • Шумоизоляция автомобиля;
  • Желание поменять старую торпеду на новую и пр.

Вне зависимости от причин, которые вынудили вас снимать своими руками панель, проводить работу следует строго согласно инструкции.

Предлагаем вам пошаговое руководство, которое позволит вам без посторонней помощи снять низкий тип панели, устанавливаемой на ВАЗ 2109.

Процесс демонтажа

  1. Снимите ручки управления печкой. В общей сложности из три.
  2. Демонтируйте ручку переключения вентилятора печки. Для этого ее нужно потянуть на себя.
  3. Открутите с двух сторон консоли по 2 крепежа накладок приборной панели. Накладку нужно сдвинуть на себя.
  4. Отключите колодку с проводкой от выключателя задней противотуманной оптики.
  5. Отключите пару колодок питания и один питающий провод от выключателя обогрева заднего стекла.
  6. Отключите колодку с проводкой от выключателя аварийки.
  7. Снимите колодку с проводкой от переключателя наружного света.
  8. Отключите питающую колодку подсветки прикуривателя.
  9. Отключите колодку с проводкой прикуривателя и снимите накладку панели.
  10. Демонтируйте 4 крепежных элемента панели управления печкой.

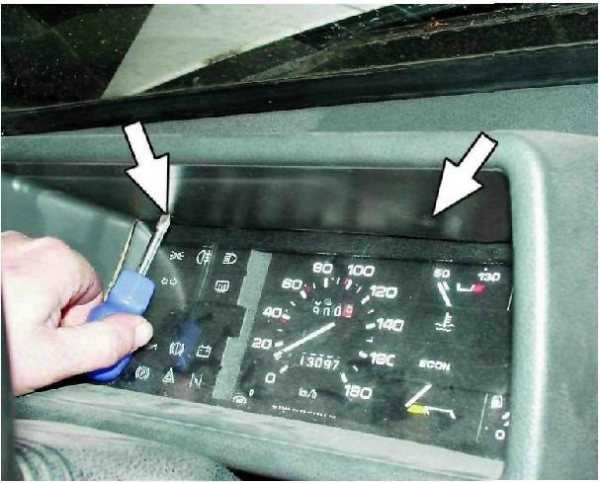

  11. Открутите 2 крепежа козырька щитка приборов.
  12. Снимите непосредственно сам козырек комбинации приборов.
  13. Пружинные зажимы необходимо сжать.

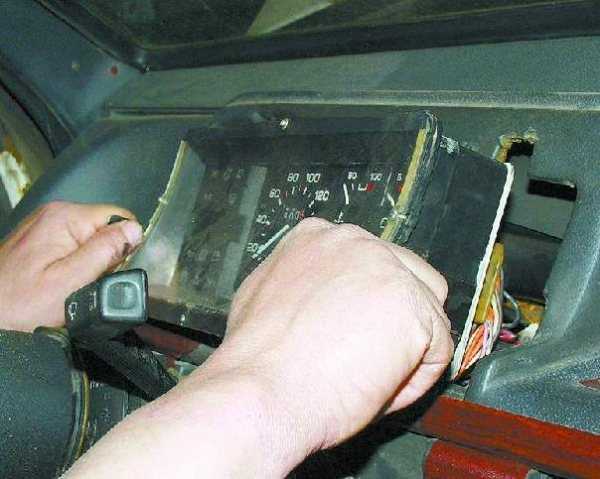

  14. Извлеките из панели корпус комбинации приборов.
  15. Открутите крепежную гайку спидометра, после чего отсоедините его трос.
  16. Отключите колодку с проводами (она белая) от щитка приборов.
  17. Снимите со штуцера эконометра шланг, после чего извлеките шплинт.
  18. Отключите от спидометра трос, который сбрасывает показания счетчика пробега за сутки.
  19. От комбинации приборов теперь необходимо отсоединить красную колодку.
  20. Демонтируйте ручку выключателя освещения щитка приборов и ручку гидрокорректора фар. Их нужно вытянуть на себя.
  21. Открутите крепежную гайку выключателя подсветки приборов.
  22. Открутите крепежную гайку гнезда гидрокорректора фар.
  23. Снимите руль и его подрулевые переключатели.
  24. Вставьте ключ в замок зажигания, поверните его в положение 1. Так вы отключите противоугонное устройство. Только после этого можно отключить питающую колодку замка зажигания.
  25. Открутите 2 крепежных болта и 2 гайки трубы рулевой колонки.
  26. Демонтируйте эту трубу, прихватив вместе с ней замок зажигания.
  27. Потяните на себя ручку воздушной заслонки (речь идет о подсосе карбюратора). Должна появиться тяга. После этого ручка снимается с тяги.
  28. Открутите 2 крепежа направляющей тяги воздушной заслонки, удерживающие ее на панели приборов.
  29. Открутите крепежный винт сбоку слева приборной панели.
  30. Открутите крепеж нижней фиксации панели слева.
  31. Аналогично снимите крепежи сбоку и снизу с правой стороны приборной панели.
  32. Открутите крепежный винт панели, который располагается внутри бардачка.
  33. С обеих сторон панели остается по одному крепежу, которые следует открутить, чтобы в результате снять приборку.

Многочисленные крепежи

Низкая панель собирается в обратной последовательности, если не планируется ее замена на более современную или с видоизмененной конструкцией. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще демонтажных работ. Потому не стоит расслабляться, выполнив только половину дела.

Ваз 2108 не работает панель приборов

Почему не горит

Комбинация приборов, установленная на автомобиле ваз 2109 представляет из себя панель, встроенную в торпеду со стороны водителя и включает в себя комплекс различных приборов необходимых для контроля текущего состояния автомобиля. Сюда входят приборы контроля давления масла, оборотов двигателя, скорости движения, а так же ряд контрольных лампочек, сигнализирующих о работе или неисправности тех или иных систем автомобиля.

В рамках данной статьи рассмотрим популярные неисправности и способы их устранения.

Не работает указатель температуры и уровня топлива.

В большинстве случае причиной этому могут послужить либо неисправность самих приборов, их датчиков, либо обрыв в цепи их питания. Следовательно для устранения дефекта, в первую очередь стоит прозвонить цепь, проверить предохранители. Затем проверяем работоспособность датчиков контроля температуры и уровня топлива. И только потом, если приведенные выше причины не выявлены, произведите замену самих приборов.

Топливный бак полный, а стрелка возвращается к началу шкалы.

В большинстве случаев проблема заключается в слабом касание резистора о токосъемник. Либо произошел полный обрыв в резисторе. Для устранения проблемы замените датчик уровня топлива.

Постоянно горит лампа уровня топлива.

Произошло замыкание питающего провода датчика на массу. Либо замыкание гибкой шины датчика с трубой забора топлива. Требуется разборка с целью выпрямления шины и устранения замыкания.

На панели приборов не работают контрольные лампы.

Возможно они перегорели или ослабло их крепление в своих посадочных гнездах. Замените лампы или подожмите контакты, так же возможно их окисление и их необходимо зачистить. Обрыв в проводах или окисление их наконечников. Прозвоните тестером проводку и если необходимо зачистите контакты.

Не работает спидометр, шум гибкого вала.

Произведите замену троса привода либо самого спидометра. Предварительно проверив качество затяжки гаек крепления наконечников. Причиной наличия шума при работе, является либо деформация гибкого вала или когда при его монтаже были допущены радиусы изгиба оболочки менее 10см.

На этом обзор распространенных неисправностей и способов устранения комбинации приборов на автомобиле ваз 2109 завершены.

Ниже приведена электрическая схема панели приборов:

  1. — Вольтметр.
  2. — Лампы освещения приборов.
  3. — Указатель температуры охлаждающей жидкости.
  4. — Контрольная лампа обогрева заднего стекла.
  5. — Контрольная лампа дальнего света фар.
  6. — Резервная контрольная лампа.
  7. — Контрольная лампа заднего противотуманного света.
  8. — Контрольная лампа наружного освещения.
  9. — Контрольная лампа указателей поворота.
  10. — Контрольная лампа STOP.
  11. — Контрольная лампа давления масла.
  12. — Контрольная лампа стояночного тормоза.
  13. — Контрольная лампа аварийной сигнализации.
  14. — Контрольная лампа уровня тормозной жидкости.
  15. — Контрольная лампа воздушной заслонки карбюратора.
  16. — Контрольная лампа разряда аккумуляторной батареи.
  17. — Гнездо для реле-прерывателя контрольной лампы стояночного тормоза.
  18. — Указатель уровня топлива.
  19. — Контрольная лампа резерва топлива.

Лучшие новости сайта

Частные ситуации

Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.

Если отказываются работать отдельные приборы, вполне возможно, что это их личная проблема. Придется разбирать конкретный указатель. В нем могла треснуть шестеренка, которую следует заменить.

Еще, почему не работает панель приборов ВАЗ 2114? Если капризничают указатель топлива и тахометр (то функционируют, то никак не реагируют), контакты и монтажный блок в норме – нужно устроить небольшую проверку.

Нажимается и держится сброс, параллельно включается зажигание. Поднявшиеся стрелки говорят о необходимости дальнейших поисков. Безжизненные – о том, что в самом щитке появились микротрещины. Придется его снимать и обследовать под лупой все пайки и дорожки. В принципе – это все основные варианты. Если прозванивание всех перечисленных узлов и деталей не привело к возрождению панели приборов, ваш случай индивидуален, и определяться с ситуацией придется в компании с опытным автомехаником.

Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома

Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Почему не работает панель приборов ВАЗ 2114?

Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости. Ситуация чуть посложнее

Ее признаки очень характерны:

Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, ;

Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;

Зажигание срабатывает режимно, машина заводиться не отказывается;

Практически 100% перегорел предохранитель F3 . Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Где чаще всего коротит?

Постараюсь немного облегчить тебе задачу в поиске места короткого замыкания, если, конечно, в твоем случае это уместно. Но, если все вышеописанные способы не принесли положительного результата, то остается этот единственный вариант. Провода, которые идут на подсветку номеров, а также на крышу багажника, чаще всего перетираются, и там замыкает. Эту проводку нужно лечить изолентой, и никак иначе.

Еще одно проблемное место — проводка с обратной стороны крыла под ковром. Там тоже нужно внимательно все смотреть, и, если необходимо, мотать изолентой. Да, бывают такие случаи, когда перегорают обе лампочки, но водители отказываются в это верить, проверяя всё что угодно, но не сами фонари. Начни именно с них. На этом всё, удачи!

Тяжелый случай

До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.

Могут быть 2 варианта:

  • Подгорели контакты на замке зажигания . В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
  • Монтажный блок . На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Сообщений 11

1 Тема от Andrey08 2009-12-16 13:01:12

  • Зарегистрирован: 2010-08-11
  • Сообщений: 91
  • Репутация :

Тема: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

У моего знакомого ваз 21099 инжектор.

И недавно приключилось следующее: перестала работать вся приборка (спидометр, тахометр и т.д), не пашут дворники, паваротники. фары вроде зажигаются

Сегодня говорил с ним, мол утром все нормально заработало, а днем прям на ходу разом вырубилось.

Я ему посоветовал обратить внимание на блок предохранителей (мол морозы ударили. конденсат образуется или он просто намок). Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое.

2 Ответ от maik 2009-12-16 19:38:20

  • maik
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-11-25
  • Сообщений: 187
  • Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

У моего знакомого ваз 21099 инжектор.

И недавно приключилось следующее: перестала работать вся приборка (спидометр, тахометр и т.д), не пашут дворники, паваротники. фары вроде зажигаются

Сегодня говорил с ним, мол утром все нормально заработало, а днем прям на ходу разом вырубилось.

Я ему посоветовал обратить внимание на блок предохранителей (мол морозы ударили. конденсат образуется или он просто намок). Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое.

можно также проверить массу на приборку . ( масса это сила ))) от нее все беды .

3 Ответ от ils 2009-12-17 06:58:25

  • ils
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2009-06-16
  • Сообщений: 540
  • Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Согласен с maik-ом — скорее всего масса отошла. Крепится оная под торпедой сверху над местом где рулевой вал прикручивается к кузову. Второе место — реле от замка зажигания. Я видел двух видов такие релюшки — на одних есть язычок, который надо к кузову прикрутить(в подкапотном пространстве такая стоит — реле стартера кажись), на вторых выведен черный провод — он должен на кузов идти куда-нибудь. На сваей проверял — как только масса пропадала с этой релюшки — вся приборка умирала, дворники тоже не пахали.

4 Ответ от SokolOFF 2009-12-17 08:38:33 (2009-12-17 08:42:23 отредактировано SokolOFF)

  • SokolOFF
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-12-25
  • Сообщений: 624
  • Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Судя по количеству всего и сразу, смею предположить:

-контактная группа замка зажигания

-банально вылетела одна из колодок (вродь красная) из блока со стороны салона

-залитый блок тоже вариант

ЗЫ проверять я стал бы как раз в таком порядке)) ну сначала, конечно, визуальный осмотр блока. Насчет массы, ИМХО, врятли. ведь выключатель фар в том же месте массу берет.

Кстати, еще вопрос ща вспомнил: «фары» именно ФАРЫ (ближний,дальний) или габариты? И, машина вообще заводится? просто если габариты горят, но машина не заводится, то 90% реле зажигания либо контактная группа (или их проводка). У меня был такой случай.

  • Зарегистрирован: 2010-08-11
  • Сообщений: 91
  • Репутация :

Не горит панель приборов на ВАЗ 2109: ремонт своими руками, популярные неисправности

  1. Виды панелей
  2. Почему не горит
  3. Популярные неисправности

Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

Приборка девятки

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

  • Низкая панель;
  • Высокая панель;
  • Электронный щиток на девятках с европанелью.

Европанель

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

  1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
  2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.

Куда пропала подсветка

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Не работает указатель уровня бензина и температуры

В большинстве процентов случаев такая ситуация возникает из-за поломки приборов, датчиков этих приборов, либо обрыва цепи питания. Потому сначала проверьте цепь на целостность, убедитесь, что предохранители не перегорели. Если дело не в этом, проверьте, работают ли датчики уровня бензина и температуры.

Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель

Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле

Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
