Замена распредвала ваз 2110 8 клапанов инжектор

Замена сальника распредвала пошагово с фото

Подготовив необходимые инструменты, можно приступать к работе.

Первым делом отключите минусовую клемму от аккумуляторной батареи на вашем ВАЗ 2114.
Переведите поршень первого цилиндра в верхнюю мертвую точку.
Снимите шкив с распределительного вала.

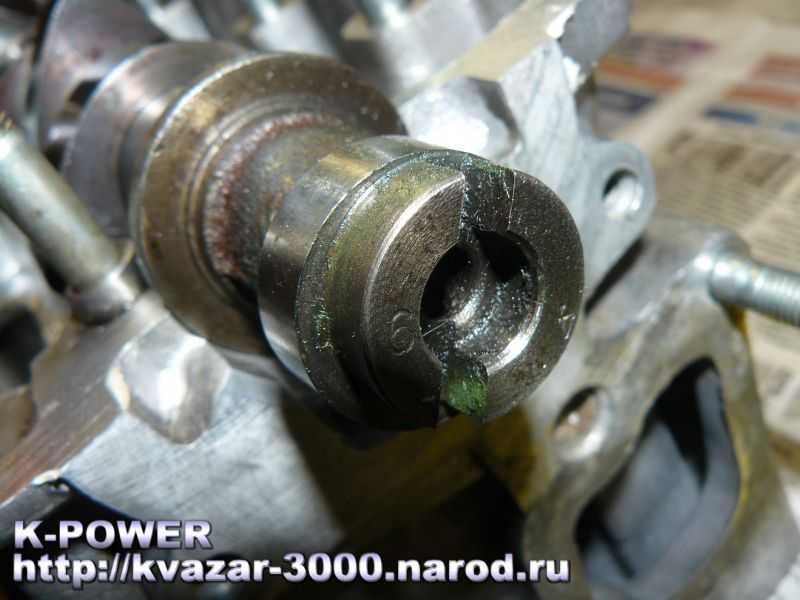

Из распределительного вала далее извлекается шпонка.
Сальник дается достаточно легко

Его нужно просто поддеть плоской отверткой.
Перед тем как установить новое устройство, обратите внимание на внутренние кромки с двух сторон. На них должны отсутствовать всевозможные повреждения, вмятины, наплывы резины и пр.
Рабочая кромка обязательно смазывается простым моторным маслом

Это позволит элементу легко сесть на новое место, а также защититься от преждевременного износа.
Если возникают проблемы с обратной запрессовкой сальника, его посадочную кромку можно обработать надфилем или мелкой наждачкой.
Внутрь головки блока, элемент устанавливается своей рабочей кромкой. Обычная деревянная палочка поможет вам аккуратно поставить элемент на свое место на распределительном валу. Только не используйте металлические элементы для запрессовки.
Запрессовывать следует до упора.
Выполните процедуру обратной сборки узла.
Шкив распредвала устанавливается выступающим элементом ступицы по отношению к силовому агрегату. Не забудьте обязательно отрегулировать уровень натяжения ремня распределительного вала.

На этом процедуру установки сальника распредвала можно считать завершенной. Самым сложным справедливо считать этап разборки узла. Замена же выполняется довольно просто. Каждый владелец ВАЗ 2114 способен справиться с подобной задачей своими руками.

Процедура замены

Замена сальника распредвала на автомобиле ВАЗ-2114 8 клапанов и других ТС, оснащенных аналогичным мотором практически не отличается от таковой на 16 клапанных силовых агрегатах модели 2112. Однако некоторые отличия все же имеются.

Выполнение манипуляции на 8-клапанных моторах

Процедуру замены начинают с фиксации автомобиля в неподвижном состоянии с помощью стояночного тормоза и «каблучков» под колесами. Рычаг коробки передач должен находиться в нейтральном положении. После этого с помощью ключа на 10 производят демонтаж крышки привода ГРМ.

Шкивы распредвала и коленвала следует установить в положении ВМТ. Для этого метку на звездочке распредвала совмещают с установочным усиком, расположенным на задней крышке привода ГРМ. После того, как газораспределительный механизм был приведен в необходимое положение, его фиксируют с помощью отвертки, вставленной в зубья маховика.

Ключом на 17 следует ослабить болт натяжного ролика и снять ремень с верхней звездочки. После этого шкив распредвала фиксируют от проворачивания и демонтируют болт его крепления к торцу вала. Саму звездочку снимают

При демонтаже звездочки следует соблюдать осторожность, так как под ней расположена небольшая полукруглая шпонка, которая очень часто теряется в процессе разборки привода ГРМ

После вышеописанных манипуляций сальник распредвала извлекают с помощью отвертки. Новую деталь смазывают моторным маслом и запрессовывают на место специальной оправкой. При ее отсутствии можно использовать ключ-головку подходящего размера. Сборка механизма осуществляется в обратной последовательности.

Выполнение манипуляции на 16-клапанных моторах

Замена сальников распредвалов ВАЗ-2112 производится способом, аналогичным вышеописанному. При этом сначала демонтируют звездочку выпускного распределительного вала, после – впускного. Объем работы несколько увеличивается за счет большего количества точек крепления крышки механизма привода ГРМ.

Помимо этого, следует соблюдать особую осторожность при обратной сборке механизма и выставлении меток. На двигателях 2112 объемом 1.5 л неправильная установка меток ГРМ нередко приводит к повреждению клапанного механизма и ЦПГ

Замена манжета

Замена сальников распредвалов ваз 2112 начинается со стандартных процедур:

  • Необходимо застопорить автомобиль ручным тормозом, включить первую передачу и положить «башмаки» под колеса
  • Затем обесточиваем электрические цепи автомобиля, сняв с аккумулятора клеммы

До самих манжет еще предстоит добраться, поэтому снимаем все мешающие узлы и детали по порядку:

  • Нам мешает приводной ремень электрогенератора, поэтому ослабляем затяжку гаек его крепления нижнюю и верхнюю
  • Затем для ослабления приводного ремня подводим генератор ближе к блоку цилиндров, для этого поворачиваем регулировочный болт его против часовой стрелки, как на фото внизу

Регулировочный болт для натяжения приводного ремня, позволяет сдвигать электрогенератор ближе либо дальше от мотора, при этом отпускается либо натягивается приводной ремень.

Регулировочный болт для натяжения приводного ремня

 Итак:

Воспользуемся головкой «10» с трещоткой, чтобы отвернуть шесть болтов, которыми крепится передняя крышка кожуха газораспределения, и снимаем ее

Откручиваем крепящие болты кожуха газораспределения и снимаем кожух

  • Затем надо снять правое колесо, а так же пластиковый щиток из моторного отсека
  • Берем Головку «17» с воротком и поворачиваем коленвал в направлении движения стрелки часов
  • При этом головку накидываем на болт, которым крепится шкива привода электрогенератора
  • Вращение выполняем до совпадения отметок, находящихся на зубчатых шкивах распредвалов с отметками, нанесенными на заднюю крышку ремня ГРМ
  • При этом метка маховика двигателя должна очутиться напротив прорези в крышки корпуса сцепления
  • Вставляем между зубцами маховика, через отверстие в корпусе сцепления отвертку для его фиксации от поворота
  • Затем можно спокойно откручивать болт, которым крепится приводной шкив генератора, и снимаем шкив
  • Теперь ключом «17» надо ослабить гайку ролика натяжителя ремня газораспределения
  • Поворачиваем ролик, и ослабляем натяжение ремня, затем снимаем его заднюю ветвь со шкива выпускного распредвала, затем с натяжного ролика ремня и шкива насоса (помпы) охлаждающей жидкости

Снимаем ремень газораспределения, после ослабления натягивающего ролика

  • Затем аккуратно снимайте ремень со шкивов коленвала и выпускного распределительного вала, а так же опорного ролика
  • Берем накидной ключ «17» и откручиваем болт, которым крепится шкив распредвала, чтобы распредвал не проворачивался, и не сбились отметки, вставляем отвертку в отверстие шкива и таким образом удерживаем

Выкручиваем ключом «17», болт которым крепится шкив, отверткой удерживаем распредвал от проворачивания

  • Можно снимать зубчатый шкив с распредвала и заодно вытащить шпонку, если она торчит, если шпонка утоплена, она не помешает снимать сальник, тогда можно оставить ее на месте
  • Вытаскиваем из посадочного места сальник, при помощи изогнутых плоскогубцев либо отвертки

Вытаскиваем сальник при помощи отвертки

Установка сальника

Остается вставить на место новый сальник, для этого тоже нужна инструкция:

  • Перед самой установкой необходимо смазать рабочую поверхность манжета, для смазки используйте моторное масло
  • Затем запрессоваем манжет в посадочное место
  • Запрессовку следует делать аккуратно, чтобы не «задрать» и не повредить резинку ободка сальника
  • Для выполнения запрессовки лучше использовать молоток, имеющий пластмассовый или резиновый боёк
  • Так же применит оправку либо отрезок трубы нужного диаметра

Запрессовываем манжет на место молотком с оправкой

  • При этом края сальника должны находиться заподлицо с краями его посадочного места
  • Аналогично поступаем с сальником второго распредвала, если есть необходимость
  • Замена сальников распредвала на ваз 2112 выполнена успешно
  • Затем устанавливаем шкивы, ремень газораспределения, приводной шкив генератора, кожух ГРМ и приводной ремень генератора
  • Следует отрегулировать натяжение всех приводных ремней

Как видите процедуру можно выполнить своими руками, при этом нужен минимум инструмента и никаких специфических знаний. Запомните – замена манжет выполненная своевременно избавит вас от более серьёзных проблем. Дополнительно всегда есть возможность изучить видео материалы.

Ваз 2109: замена сальника распредвала без проблем Люфт распредвала ВАЗ 2110 — решение проблемы Замена сальника распредвала ваз 2110 самостоятельным методом Замена распредвала ВАЗ 2110 и все про это

Это интересно: Замена датчика температуры охлаждающей жидкости ВАЗ-2112 16 клапанов: объясняем все нюансы

На что влияет манжет

Чтобы оценить всю величину роли распредвального сальника, попробуем пойти от обратного. Рассмотрим подробнее, что может произойти, если сальник выйдет из строя и перестанет надежно выполнять свои задачи.

  1. Минимальный вред, который способен нанести неисправный манжет — это замасленность всего подкапотного пространства.
  2. Существенно повысится расход масла, придется регулярно добавлять смазку. Соответствующая сигнальная лампа постоянно будет об этом напоминать и вскоре начнет раздражать.
  3. Если снизится уровень масла, начнутся стуки клапанов, которые вскоре обязательно выйдут из строя. Это только вопрос времени.
  4. Неметаллические элементы подкапотного пространства, которые окажутся залитыми маслом, вскоре разрушатся, деформируются, перестанут качественно выполнять свои задачи.
  5. Попадание масла на контакты приведет к возникновению проблем с запуском двигателя.
  6. Начнет выдавать ошибки датчик положения распредвала. Это повлечет за собой повышение расхода топлива, поскольку ЭБУ не сможет регулировать подачу горючего на каждый цилиндр, везде нагрузка окажется одинаковой.

Проверка работоспособности

Прежде чем приступить к замене манжета, обнаружив следы масла на двигателе, нужно провести несколько проверочных мероприятий:

  • Вполне вероятно, что забилась система, которая отвечает за вентиляцию масляного картера;
  • В системе могут пережаться шланги, из-за чего возникла неисправность.

Если же проверка этих элементов показала, что все в порядке, придется заменить сальник.

Советуем обратить внимание на несколько важных моментов

  1. Запустите двигатель и прислушайтесь, не стучат ли клапана или не издает ли шум разболтавшийся распредвал. Здесь вам поможет обычный стетоскоп, который обеспечит более точную прослушку. Вполне вероятно, вам потребуется заменить манжет и распредвал, либо его составные элементы, ставшие виновниками появления стука.
  2. В некоторых ситуациях от стука позволяет избавиться простая замена ремня привода ГРМ.
  3. Проверьте двигатель на холостом ходу. Если работа движка при этом неустойчивая, либо с трудом удается запустить мотор, проверьте состояние датчика положения распределительного вала. Порой замена этого элемента возвращает мотору прежнюю эффективность работы.

Чтобы заменить проблемный сальник, вам придется выполнить несколько этапов разборки. В итоге потребуется сделать следующее:

  • Демонтировать переднюю защитную крышку, после чего снять ремень ГРМ;
  • Снять крепежные болты шкива распределительного вала. Для этого придерживайте элемент отверткой, чтобы не допустить прокручивания, а саму процедуру снятия выполните с помощью ключа на 17 миллиметров;
  • Демонтировать зубчатый шкив;
  • Снять сальник. Для данной операции потребуется плоская отвертка или плоскогубцы с тонкими сторонами.

Данный комплекс мероприятий позволит снять и заменить сальник. Но советуем проверить состояние распределительного вала и, при необходимости, заменить его.

Чтобы добраться до распредвала, нужно:

  • Полностью снять датчик давления масла. Если демонтировать его не хотите, тогда по крайне мере отключите провода от устройства;
  • Открутить крепежные болты корпуса подшипников распределительного вала. Их там аж целых 20 штук. После этого вы легко снимите корпус;
  • Не забыть про заглушки, которые находятся в каждом технологическом отверстии. Извлеките их;
  • Разобрать потенциально проблемный распределительный вал, определить необходимость ремонта или замены.

Обратная сборка

Собирая обратно узел, обязательно учитывайте положение каждого демонтированного элемента. Внимательно будьте с заглушками. Убедитесь, что каждая из них оказалась строго на своем месте.

Перед установкой сальника и дополнительных элементов, не забудьте их тщательно смазать. Сальник можно запрессовать на место с помощью молотка. Только не металлического, а резинового или пластмассового. Удостоверьтесь, что края расположились заподлицо с местом установки компонента.

Спортивные распредвалы на Ваз-2110

Ежедневные поездки на нашем универсальном „ТАЗике“ особого дискомфорта не доставляли. Высокооборотистый впрысковой ВАЗовский двигатель тужился, однако разгонял машину довольно сносно. Но словно насмехаясь над ограниченными возможностями мотора и постоянными попытками водителя доехать до следующего светофора первым, ее обгоняли даже псевдокорейские седаны российской сборки.

В конце концов, это надоело, и мы решили сделать легкий тюнинг двигателя, а именно, поменять заводской распредвал на более „острый“, тем самым изменив фазы газораспределения и обеспечив более эффективное наполнение цилиндров рабочей смесью в диапазоне повышенных оборотов. Перед этой операцией замер на мощностном стенде показал, что подопытная „2111“ в штатном исполнении имеет 80 л.с.

В компании „AT Racing“ ВАЗовскому аппарату, помимо замены распредвала на „Мастер-мотор“, механики сделали чип-тюнинг — установили контроллер впрыска, перенастроенный под новый вал. Пришлось поменять и дроссельный патрубок (стандартный, с отверстием 46 мм заменили на более широкий — 52 мм). В довершение, на место довольно крупного ящика, „беременного“ стандартным воздушным фильтром, встал прямоточный фильтрующий цилиндр от „K

О сальнике

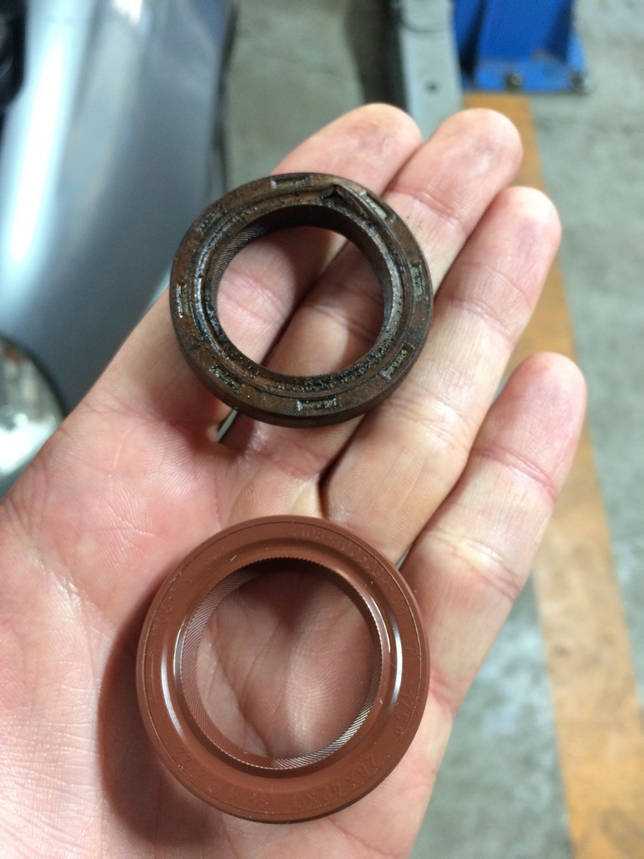

Сальник является одним из наиболее распространенных и давно изобретенных уплотнительных устройств подвижных механизмов. Широкое применение данная деталь получила из-за своего простейшего устройства. Следует отметить, что сальники, используемые в автомобилях ВАЗ, имеют направление и устанавливать их необходимо только по назначенному направлению вращения вала.

Назначение сальников

Сальники клапанов предназначены для удаления излишков масла, попадающего на стержни клапанов. Именно излишков, определенное количество его должно омывать втулку с клапаном. Если сальники клапанов(по каким либо причинам) перестали работать (пришли в негодность) и в камеры сгорания стало попадать масло, вам необходима замена сальников клапанов на ваз 2106.

Устройство

Сальник изготавливается из специальной резины, которая при контакте с маслом не теряет свои свойства. Такая резина называется – маслостойкая.

Конструктивно сальник похож на кольцо, внутри сальника расположена так называемая «коробка». Которая под действием давления масла прижимается к рабочей части вала и создает герметичность уплотнения.

Так же сальник имеет пружинку, которая прижимает его рабочую часть к валу обеспечивая герметичность.

Размеры сальника распредавала ВАЗ

Размеры сальника устанавливаемого на распределительном валу автомобилей ВАЗ одинаковы только для переднеприводных автомобилей Лады. Так же следует отметить, что размеры сальника не отличаются в зависимости от типа двигателя, то есть если двигатель 16-ти клапанные, то сальники для каждого распредвала будут одинаковые.

Размер сальника: 28*42*7

Где находится

Сальник расположен под крышкой-пыльником ремня ГРМ, за шестерней распределительного вала.

Сальник подлежит замене при протечке моторного масла через него. Данная протечка может привести к попаданию масла на ремень ГРМ, что категорически не допускается. Масло может повредить ремень и привести к его обрыву, что на 16-ти клапанных двигателях грозит загибу клапанов.

Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

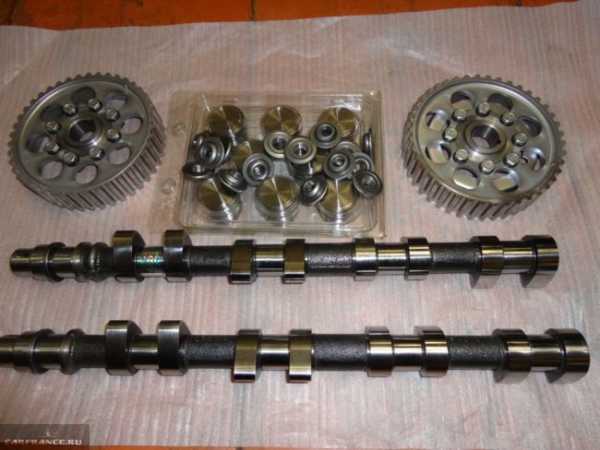

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

  1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
  2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

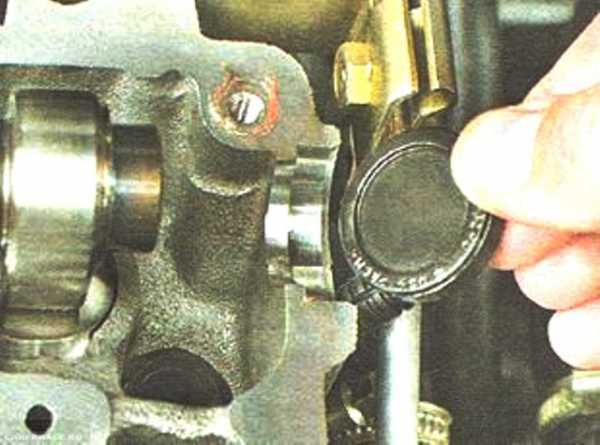

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

  1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Выбор

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

Нюансы

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз

На впускной есть дополнительная каемочка под датчик фаз.

Как проводится замена сальника коленвала?

Для успешного осуществления поставленной задачи в первую очередь необходимо вооружиться всем необходимым инструментом и подготовить смотровую яму в гараже для выполнения целого комплекса работ.

К приобретению рекомендуются разработки следующих производителей:

Наименование Производитель Стоимость
Victor Reinz Германия 350 рублей
Elring Германия 300 рублей
Ajusa Испания 650 рублей
Espra Испания 250 рублей
Goetze Германия 600 рублей

Под рукой должны быть отвертки, ключи, головки, новые экземпляры уплотнителей. Вся работа сводится к отдельной замене переднего и заднего сальника коленчатого вала.

Меняем передний сальник

Доступ к переднему сальнику коленвала во многом зависит от конкретной марки автомобиля, поэтому перед проведением всей работы желательно ознакомиться в инструкции по эксплуатации со всей необходимой информацией. Для владельцев отечественных автомобилей, в частности марки ВАЗ, вся работа сводится к следующим действиям:

  1. На первом этапе ослабляется натяг ремня генератора
  2. Полностью демонтируется ремень со шкива
  3. Отвинчивается гайка, которая служит для зажима шкива
  4. Демонтируем шкив с вала
  5. В модификациях авто с поперечным расположением мотора снимается корпус маслонасоса
  6. Поддеваем отвертку под сальник и снимаем его с посадочного места
  7. Устанавливаем новый экземпляр уплотнителя
  8. Проводим сборку деталей в обратной последовательности

Место соединения сальника с коленчатым валом желательно обработать машинным масло, нанести вещество на наружную поверхность уплотнителя и выходной конец вала.

Меняем задний сальник

Этот вид работы требует от владельца авто больших временных и силовых затрат. Чтобы подобраться к заднему сальнику, нужно разобрать кардан, рассоединять коробку и корпус сцепления. Следующие действия сводятся к следующему:

  1. Демонтируем коробку КПП вместе с корзиной сцепления, маховик не трогаем
  2. Освобождаем болты, крепящие маховик к мотору
  3. Для установки статичного положения маховика закрепляем один болт крепления КПП и вставляем отвертку, уперев зубья в механизм
  4. Снимаем стопорную пластику, и только после этого сам маховик
  5. Откручиваем задний щит сцепления и освобождаем крепежные элементы, соединяющие заднюю крышку двигателя
  6. Находим задний сальник, изымаем его с помощью отвертки
  7. Смазываем посадочное место
  8. Запрессовываем новый экземпляр отверткой

Не будет лишней замена прокладки задней крышки, также желательно смазывать машинным маслом в ходе проведения работы все контактирующие детали. После чего собираем весь узел в обратной последовательности.

Выбор деталей для тюнинга 8 клапанного двигателя

Перед вмешательством в двигатель, необходимо точно определить:

Существует около десятка различных типов распредвалов, с существенной разницей в характеристиках. К примеру:

Иными словами, можно сказать, что существует три основных типа конструкции распредвалов:

  • «низовой» (увеличение мощности на «низах» от 1200 обмин)
  • «гражданский» (усредненный вариант)
  • «магистральный» (спорт режим, увеличение на «верхах»)

По законам физики нельзя добиться одинакового увеличения на всех режимах, поэтому следует определиться сразу с типом распредвала.

Практика показывает, что для спокойной езды по городу, с возможностью экономии топлива, больше всего подходит «низовой» распредвал. Для движения «город-трасса» лучше выбрать средний вариант, для «трассовиков», больше подойдет «магистральный».

Для достижения максимального эффекта, сразу следует устанавливать разрезную шестерню привода распределительного вала ГРМ.

Причины неисправностей

Основной причиной неисправности является банальный механический износ. Любой сальник-уплотнитель по своей природе является расходником — через определенный период времени он начинает разрушаться, так как изготовлен из эластичного материала.

Неисправность может проявлять себя в виде изменения формы, разбухания, появления рубцов, разрыва или выкрашивания материала, из которого изготовлен расходник. Еще одним проявлением неисправности может быть полное выдавливание манжеты из посадочного гнезда.

Еще причинами проблем с сальником распредвала является неправильный подбор расходника, брак в производстве или неверная установка. В этих случаях сальник также не выполняет свои функции и нуждается в замене.

Это интересно: Неисправности выхлопной системы ВАЗ 2110/2112. Замена глушителя

Тюнинговые и спортивные распредвалы

Замена распредвала в ваз 2110 на спортивный

Если есть необходимость сделать тюнинг двигателя, но нет четкого определения, какой распределительный вал установить, стоит посоветоваться с мастерами. Помимо этого нужно ознакомиться с основной информацией.

Спортивный распредвал

Как правило, распредвал может быть низовым или верховым:

  • преимуществом первого варианта является возрастание крутящих оборотов на «низах», за счёт этого появляется возможность резкого ускорения без включения пониженной передачи. При средних оборотах подобные распределительные валы не превосходят серийные изделия, при этом на высоких – они даже хуже.
  • во втором варианте наблюдается обратная картина, здесь подразумеваются высокие подъёмы, которые увеличивают мощность двигателя, при этом высокий крутящий момент уходит в сторону высоких оборотов. Существенный недостаток заключается в провалах на «низах». Чем лучше показатели верхового распредвала, тем сильнее такое действие.

https://youtube.com/watch?v=mVhKFl9yj5U

Схема тюнинга распредвала

Как правило, тюнинг-распредвалы имеют подъём до 11-ти миллиметров. Если такой показатель будет больше, то распределительный вал будет называться спортивным.
Несмотря на это утверждение, бывают исключения.

Распредвал тюнинг

Зачастую автолюбители отдают предпочтение тюнинг-валам, так как спортивные экземпляры почти не используются в условиях города. Они характеризуются малым провалом при «низах», а также малоустойчивые высокие обороты холостого хода.
Большая эффективность может наблюдаться исключительно на предельных оборотах, а это недопустимо в обычных городских условиях.

Любой ремонт машины возьмут на себя мастера СТО, но не обязательно тратиться на подобные услуги, поскольку сегодня при помощи видео и фото есть возможность всё сделать своими руками. Если процесс замены распределительного вала выполняется впервые, в обязательном порядке поможет пошаговая инструкция.
Так как цена ремонта в автосервисе сейчас высокая, большинство автовладельцев пытаются отремонтировать машину самостоятельно, пользуясь советами и рекомендациями. Возможно, замена детали таким способом займёт больше времени, зато есть возможность хорошо сэкономить.

Как затянуть болты крепления ГБЦ

Обязательно затяжку проводите по схеме, приведенной в статье. Для того чтобы затянуть болты, нужно выполнить несколько простых действий:

  1. Устанавливаете новую прокладку головки блока, размещаете ее на центрирующих втулках.
  2. Устанавливаете головку и наживляете болты ее крепления.
  3. Начинаете затяжку с моментом в 20 Н*м. Если шкала в «кгс/м», то делите на 10.
  4. Во второй заход нужно довернуть все болты по схеме на 90 градусов.
  5. За третий заход они доворачиваются еще на 90 градусов.

Нельзя использовать болты, длина которых 95 мм и больше. В целом, процедура довольно простая, но требуется наличие динамометрического ключа – без него выдержать правильный момент затяжки ГБЦ ВАЗ-2112 (16 клапанов) не получится.

Читайте НАС ВКонтакте

Замена сальника своими руками

Процесс замены сальника распредвала практически одинаков на всех машинах. После определенного пробега, в зависимости от автомобиля, в районе шкифа и сальника распредвала, появляются пятна моторного масла, и с каждым прибавлением километров они увеличиваются. Это значит, что нужно заменить сальник распредвала. Как сделать это самому вы узнаете ниже.

Дело даже не в том, что вы теряете масло, а в том, что оно попадает на шкиф и зубчатый ремень привода распредвала, а такой поворот событий уже опасен. От горячего моторного масла начинает портиться резина ремня, от чего сразу сокращается его ресурс, помимо этого ремень становится еще и скользким, а это может быть чревато проскальзыванием его зубьев на зубьях шкифов.

Этот может в результате сказаться на загинании клапанов или в появлении на поршнях трещин. В любом случае от масляных потеков необходимо избавляться, то есть нужно заменять сальники.

Лучшим вариантом будет не наносить метки своим маркером, а прокручивая за болт на шкифе коленвала в направлении часовой стрелки, выставить все шкифы по заводским отметкам, которые есть на шкифе и на блоке двигателя (их нужно уточнить в мануале своего мотора, так как на разных двигателях могут быть разные метки).

Бывает и такое, что на двигателе нет меток, а есть только на шкифе распредвала, следовательно, метку на шкифе установить напротив плоскости разъема головки и блока двигателя, но лучше всего уточнить в мануале.

1.Для начала необходимо открутить болты и снять защитную крышку ремня ГРМ.

2. Затем нужно снять клапанную крышку, открутив болты ее крепящие.

3.Потом начинаем ставить метки на ремне и шкифах распредвала. Делается это для того чтобы потом все с точностью собрать назад разобранные детали.

4.После этого необходимо ослабить фиксацию натяжного ролика ремня и ослабить натяжение ремня.

5.Далее снимаем аккуратно ремень со шкифов распредвала.

6. Откручиваем ключом тот болт, который крепит шкиф распредвала, лучше всего застопорить шкифы во избежание поворотов, при помощи монтировки.

7. Далее нужно снять шкиф или шкифы, если их два, при помощи съёмника с конца распредвала, и помечаем где, был какой шкиф.

8. Снимаем шпонку с распредвала. И при помощи отвертки или пинцета снимаем наш сальник, аккуратно чтобы не повредить поверхность распредвала, по которой трется сальник.

9. Затем наружную поверхность сальника смазываем герметиком, а внутреннюю моторным маслом и надеваем на распредвал, потом запресовываем. Если у вас двигатель с двумя распредвалами, то необходимо заменить два сальника.

10.После замены сальника начинаем собирать все детали, сначала ставим шпонку на место.

Замена сальника распредвала — основные нюансы работы

  • Замена сальника распредвала — основные нюансы работы
  • Когда требуется замена сальника распредвала
  • Замена сальника распредвала
  • Замена сальника своими руками
  • А теперь подробнее о замене сальника своими руками:

Добрый день, наши уважаемые читатели. Знаете ли вы почему уплотнительный элемент называется сальником? Давайте мы с вами немножко вернемся назад в недавнее прошлое. А только после этого, как мы узнаем этот факт, рассмотрим все вопросы нашей сегодняшней темы.

  • Когда требуется замена сальника распредвала
  • Замена сальника распредвала
  • Замена сальника своими руками
  • А теперь подробнее о замене сальника своими руками:
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
