Неисправности стартера автомобиля. наиболее частые причины плохо работающего стартер

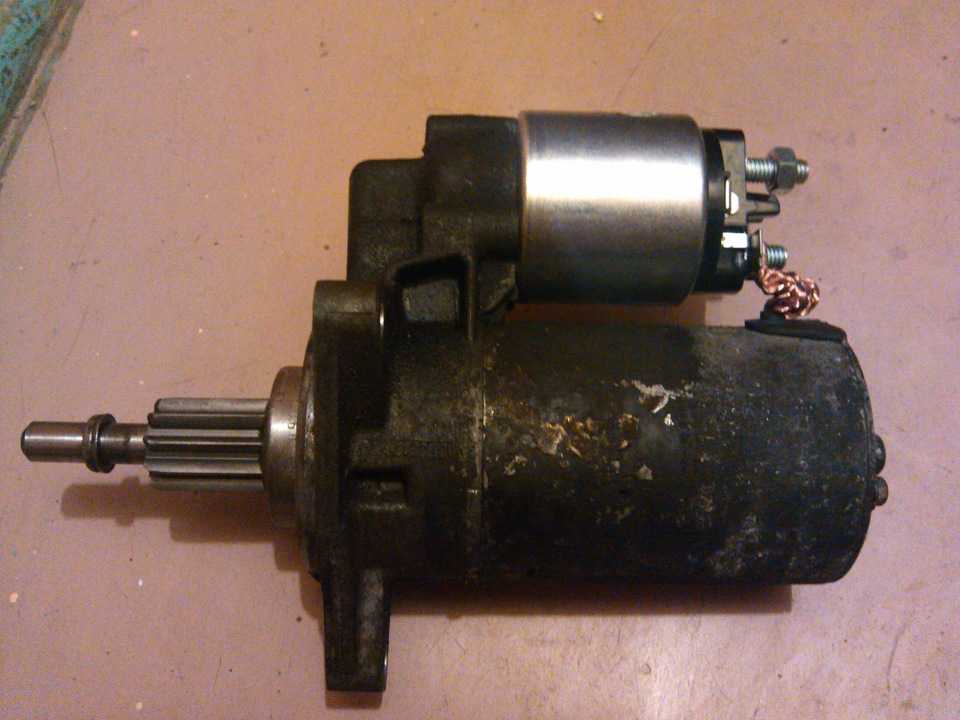

Стартер щелкает, но не крутит

Ревизия щеток стартера на ВАЗ-2110

Очень часто при неисправностях стартера виноват не сам этот механизм, а его втягивающее реле

Важно понимать, что при включении зажигания щелкает не стартер, а упомянутое реле. Неисправности заключаются в одной следующих причин:

Выход из строя силового провода, который соединяет обмотки стартера и тяговое реле. Для решения проблемы необходимо выполнить его замену.
Значительный износ втулок и/или щеток стартера. В данном случае нужно провести их замену.
Замыкание на обмотке якоря. Проверить это можно с помощью мультиметра. Как правило, обмотку не ремонтируют, а покупают и устанавливают другой стартер.
Замыкание или обрыв одной из обмоток стартера. Ситуация аналогичная предыдущей. Необходимо произвести замену устройства.
Вилка в бендиксе сломана или деформирована. Это механическая поломка, которую сложно исправить. Оптимальным решением в данной ситуации будет замена бендикса или отдельно вилки (при возможности).

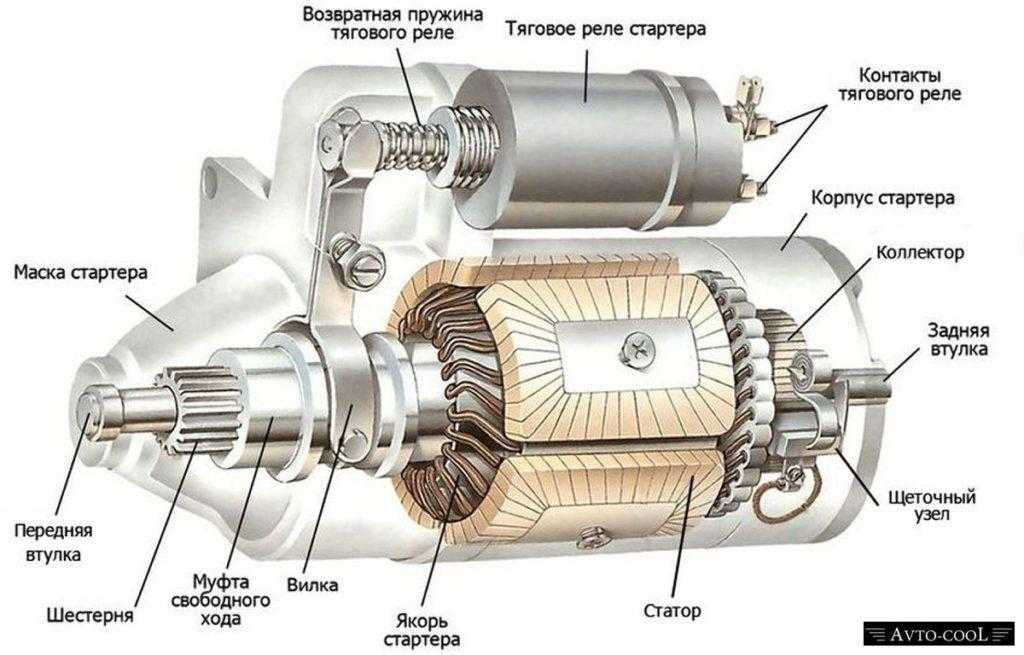

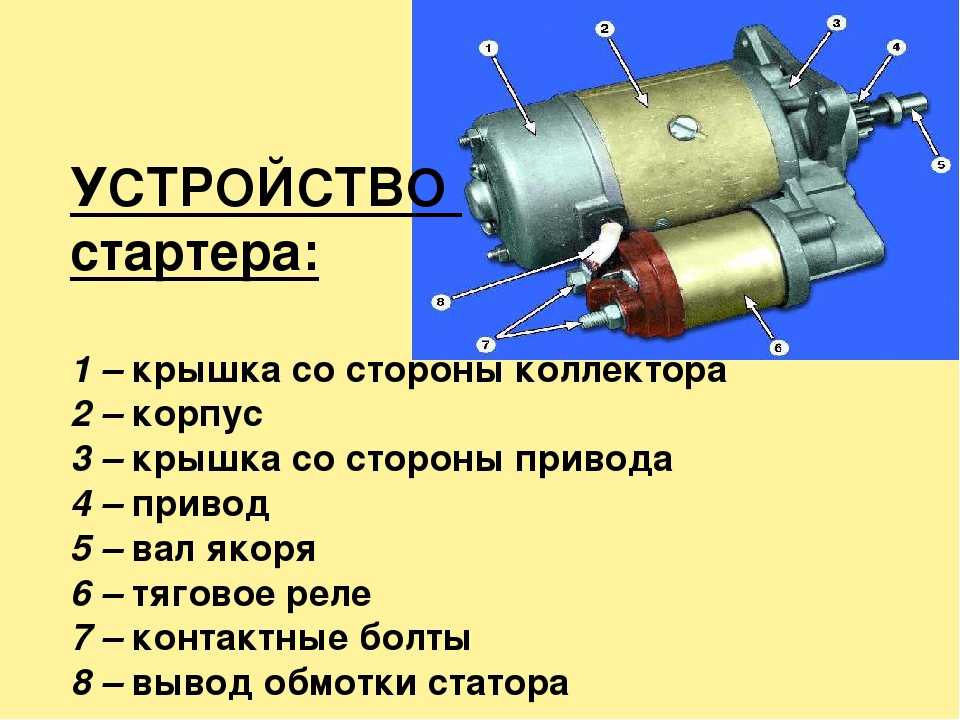

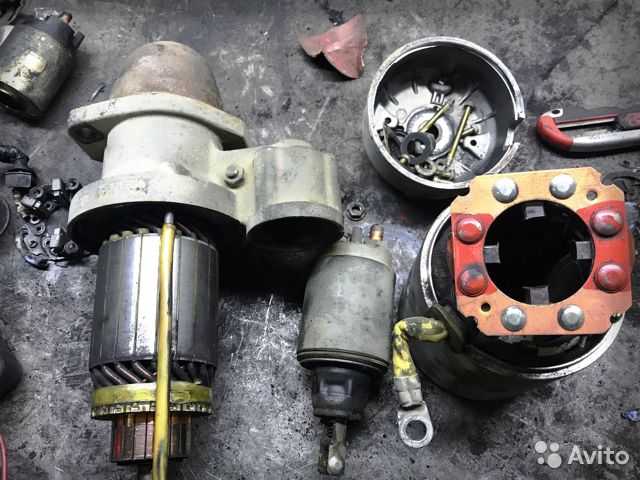

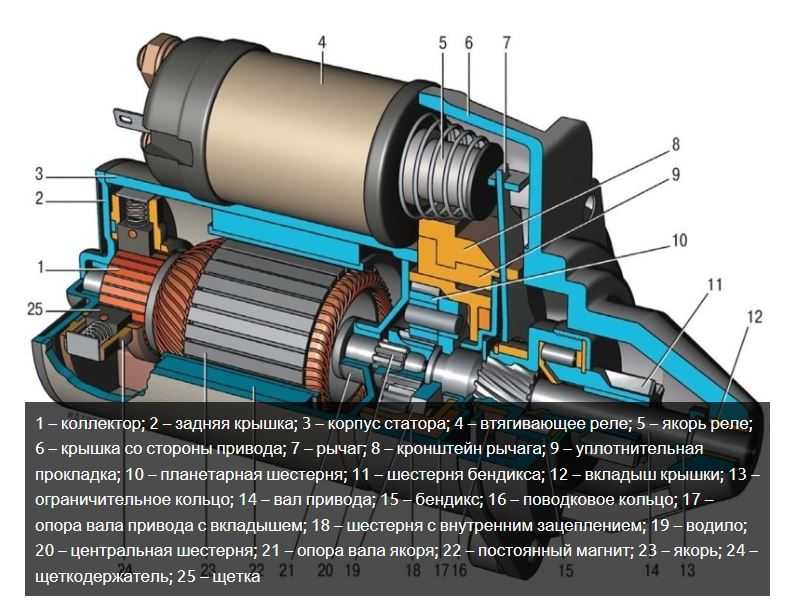

Как проверить якорь и щетки

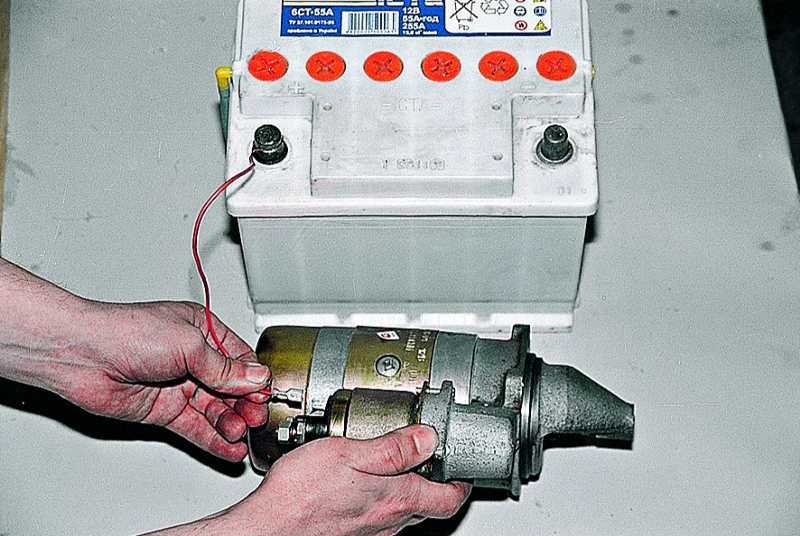

Чтобы проверить, целы ли щётки, возьмите 12-вольтовую лампочку. Её провода подсоедините к держателю и к массе щёток. Если лампочка загорится – это признак поломки, и щётки придётся заменить.

Работа под большой нагрузкой, может привести к короткому замыканию обмоток якоря. Как определить место замыкания, кроме визуального осмотра, можно проверить якорь стартера мультиметром. Проверка заключается в измерении сопротивления между корпусом и обмотками.

Для проверки величины сопротивления нужная цепь подключается на выходные клеммы мультиметра, установленного в режим омметра. Исправная жила покажет сопротивление, близкое нулю, а её изоляция – значение, стремящееся к бесконечности

. Таково общее правило проверки проводов и кабелей.

Как еще можно завести машину, если стартер не крутит

Существуют и другие способы завести машину без стартера: путём буксировки или с толкача.

Толкание — более распространённый
способ среди автомобилистов, но нужна помощь нескольких человек.

Буксировка авто потребует наличия
крепкого троса. Он соединяется с крюком другой машины, после чего та трогается
с места. Если нет проблем с зажиганием или других неисправностей двигателя, он
практически всегда заводится.

Только важно соблюдать несколько правил:

ведущее
транспортное средство не должно стартовать с места резко, на большой
скорости, так как можно вырвать с места бампер или порвать трос;
буксируемому
авто запрещается резко тормозить или останавливаться, пока едет ведущая машина,
что тоже грозит разрывом троса и другими последствиями;
в момент
отцепления троса не заглушать двигатель, иначе он может повторно не
завестись.

Ещё один вариант запуска подойдёт
для машин с передним приводом. Необходимо поднять автомобиль, вывесить одно из
колёс. Затем вывернуть его до упора в сторону от машины, намотать на покрышку
буксировочный трос или крепкую верёвку длиной 5 метров. Выставить третью
передачу, включить зажигание. Резко потянуть за шнур, раскрутив колесо. После
запуска мотора поставить рычаг коробки передач на нейтральную скорость. Данный
способ проводится с помощником — один человек сидит в машине, другой тянет за
верёвку.

Некоторые заднеприводные
автомобили, например, Ваз 2107, можно запустить кривым стартером — заводной
ручкой. Вдев её одним концом в специально предусмотренное отверстие на кузове,
следует быстро вращать в одном направлении.

Стартер является несложным, но
чрезвычайно важным компонентом машин с двигателем внутреннего сгорания. 90%
случаев трудного пуска объясняется проблемами с окислившимися контактами,
обрывом проводов или неисправностью электрики. Поэтому в первую очередь
рекомендуется провести ревизию этих составляющих.

Неисправности стартера и причины их появления

Агрегат не крутит маховик из-за многих факторов. Ниже будут рассмотрены дефекты в иммобилайзере, вытягивающем реле, инжекторе, а также в проводке автомобиля. Иногда ремонта бывает не достаточно, в этом случае требуется замена устройства.

Неисправный инжектор

В штатном исполнении ВАЗ 2110 не комплектуются инжекторами, но их можно поставить отдельно. Водители выбирают эти устройства по многим причинам: снижения расхода горючего, отсутствие необходимости прогревать мотор в холодное время, повышение мощностных характеристик.

Статья в тему: Устраняем поломки передних и задних габаритных огней на ВАЗ 2114

Стрелка указывает на реле стартера

Если стартер работает плохо, то необходимо проверить инжектор, который может барахлить из-з плохого бензина. Это и есть единственные недостаток инжектора – ему требуется качественное топливо. Также стоит проверить, соблюдается ли схема подключения.

Поломка обгонной муфты

При поломке обгонной муфты двигатель заводится и отлично работает. Но когда автомобиль останавливается, повторно завести мотор не удается, он щелкает, но не заводится. В таком случае нужно подождать, пока силовая установка остынет, а только потом сновать пытаться завести.

Также в этом случае стоит осмотреть проводку, которая идет от муфты. Иногда замена поврежденных проводов позволяет решить проблема, когда двигатель щелкает, но не заводится. Еще один признак неисправной муфты – это самопроизвольно включающаяся магнитола.

Втягивающее реле

Сев за руль, автомобилист вставляет ключ и проворачивает, в работу включается бензонасос, загорается приборная панель, но при дальнейшем повороте насос вместе с панелью отключается, а стартер не крути. В такой ситуации скорее всего «виновато» втягивающее реле.

Демонтаж втягивающего реле

В первую очередь нужно проверить, идет ли на него напряжение. Если идет, то стоит проверить сам замок или сигнализацию, которая может замыкать цепь. Если же все элементы работают по отдельности, а вместе не запускаются, то стартер не крутит из-за втягивающего реле.

Статья в тему: Самостоятельная замена переднего и заднего сальника коленвала на ВАЗ 2110

Плохой контакт

В этом случае стартер заводится после нескольких попыток, но при этом щелкает. Такая проблема появляется из-за поврежденных контактов. Осмотр нужно начинать с аккумуляторной батареи. Если клеммы окислены, то нужно прочистить их.

Если это не помогло, то следует проверить контакты стартера, ведь когда они окислены, устройство плохо крутит или вообще не запускает коленчатый вал в работу. Если же стартер отказывается работать, но при этом запущен иммобилайзер, то неисправность в нем. Здесь своими руками убрать дефект не получится – нужно ехать в автосервис. Теперь читатели знают, сколько стоит и почему не работает стартер, выполнять работу своими руками стоит только в том случае, если есть опыт работы с проводкой.

Не крутит вовсе

Если при включении зажигания якорь не вращается и не срабатывает тяговое реле, проверьте напряжение в АКБ. Для успешного запуска требуется не менее 12 вольт. На стартер у батареи забирается много энергии

Поэтому так важно держать ее в исправном состоянии. Проверить напряжение на АКБ можно несколькими способами

Лучший метод – это мультиметр. При замыкании контактов на устройстве выведется результат. Но если такого прибора нет, а индикатор напряжения на панели отсутствует, можно воспользоваться дедовским методом. Для этого берут 12-вольтовую автомобильную лампочку и пару проводов. Оголенными контактами ее замыкают на клеммах. Если напряжение — 12 вольт, она загорится как следует. Если меньше, будет очень тускло гореть.

Следующая причина, по которой не включается тяговое реле, — это слабо затянутые наконечники проводов (причем как со стороны АКБ, так и со стороны стартера). Возможно, там окислились контакты. Воспользуйтесь специальным очистителем или наждачной бумагой. Специалисты не исключают и обрыв во втягивающей обмотке. Если очистка контактов не помогла и не крутит стартер, ВАЗ-2115 требует замены тягового реле. Как это сделать, рассмотрим в конце статьи.

Все особенности стандартной схемы

Читатель удивится, но схема здесь будет не одна. Самый сложный вариант показан ниже.

Схема с добавочным реле стартера

Обратите внимание: реле К2 вовсе не является «разгрузочным». Через контакты замка течёт значительный ток, а реле К2 можно назвать «блокирующим»: когда оно не срабатывает, стартер не крутит

Зачем это нужно, подумайте сами.

Схема, показанная выше, используется с инжекторными моторами объёмом 1,6 л. Может встречаться и другой вариант – более простой.

Схема без добавочного реле

Здесь блокирующего реле нет. Ток идёт к втягивающему реле с контакта 50. Простой вариант схемы характерен для авто ранних лет выпуска. Что относится ко всему семейству «Десяток», включая и хэтчбеки. То есть, встречается интересное сочетание: модель – ВАЗ-2112, а стартер будет крутить даже при отсутствии всех реле и ЭБУ!

Не крутит стартер, что в итоге?

Мы знаем, что встречается два варианта схемы. Если реализован «вариант 2», напряжение на стартер поступает с замка напрямую. Но замок зажигания в «Десятках» – недолговечный, так как по нему передаётся 30-40 Ампер (ток втягивающего реле). Это справедливо и для седана, и для хэтчбека 2112, и стартер может не крутить только из-за поломки замка. Делайте выводы!

Основное реле находится в добавочном блоке. Он расположен под печкой справа. Дополнительное реле размещено в главном блоке (см. фото). Впрочем, оно может отсутствовать.

Если реализован «вариант 2», проверяйте только замок. А при наличии дополнительного реле вместо него не рекомендуется устанавливать перемычку. На фото отмечены:

Дополнительное реле (белая стрелка);
Основное реле (элемент «6»).

Почему плохо крутит стартер

Зачастую автовладельцы, сталкивающиеся с проблемой, когда вяло крутит стартер, думают, что «виновата» аккумуляторная батарея (ее значительный износ, недостаточный заряд), особенно если ситуация происходит при отрицательной температуре окружающего воздуха. На самом деле кроме аккумулятора существует еще много причин, почему стартер долго раскручивает двигатель для его запуска.

Аккумуляторная батарея. На морозе емкость аккумулятора снижается, и он выдает более низкий пусковой ток, которого порой бывает недостаточно для нормальной работы стартера. Также причинами почему аккумулятор плохо крутит стартер может быть плохие контакты на клеммах. В частности, плохой зажим на болтах или на аккумуляторных клеммах есть окисление.
Плохой контакт «массы». Часто аккумулятор плохо крутит стартер банально из-за слабого контакта на минусовой клемме тягового реле. Причина может крыться как в слабом контакте (разболталось крепление), так и загрязнение собственно контакта (зачастую его окисление).
Износ втулок стартера. Естественный износ втулок стартера обычно приводит к осевому люфту вала стартера и вялой его работе. Когда ось перекашивается либо «съезжает» внутри корпуса стартера — вращение вала становится затруднительным. Соответственно, скорость прокручивания маховика двигателя падает, а для его раскрутки необходима дополнительная электрическая энергия от аккумулятора.
Износ бендикса. Это не очень распространенная причина того, что плохо крутит стартер при заряженном аккумуляторе, и встречается лишь у машин со значительным пробегом, в том числе у тех, двигатель которых часто запускают и глушат, тем самым снижая ресурс стартера. Причина кроется в банальном износе бендикса — уменьшение диаметра рабочих роликов в обойме, наличие на одной из сторон ролика плоских поверхностей, стачивание рабочих поверхностей. Из-за этого возникает проскальзывание в момент, когда передаётся крутящий момент от вала стартера к двигателю автомобиля.
Плохой контакт на обмотке статора стартера. При запуске стартера от аккумуляторной батареи через контакт проходит значительный ток, поэтому, если контакт будет в плохом техническом состоянии, то он будет греться и со временем может полностью отпасть (обычно он припаян).
Замыкание в обмотке статора или ротора (якоря) стартера. В частности, короткое замыкание может быть двух типов — на «массу» или на корпус и межвитковое. Чаще всего встречается межвитковой пробой обмотки якоря. Проверять ее можно с помощью электронного мультиметра, однако лучше воспользоваться специальным стендом, имеющимся, как правило, в специализированных автосервисах.
Щетки стартера. Основная проблема здесь — неплотное прилегание поверхности щеток к поверхности коллектора. В свою очередь, это может быть вызвано двумя причинами. Первая — значительный износ щеток либо их механическое повреждение. Вторая — смещенное положение из-за износа втулок, повреждения стопорного кольца.
Частичный выход из строя втягивающего реле. Его функция — подведение и возвращение в исходное положение шестерни бендикса. Соответственно, если неисправно втягивающее реле, то оно будет тратить больше времени на то, чтобы подвести шестерню бендикса и запустить стартер.
Использование очень вязкого масла. В некоторых случаях АКБ плохо крутит стартер по причине того, что в двигателе используется слишком густое масло. На прокачивание застывшей маслянистой массы тратится некоторое время и много энергии от аккумулятора.
Замок зажигания. ЗЗачастую проблемы возникают нарушении изоляции проводки. Кроме этого, контактная группа замка может со временем начать нагреваться из-за уменьшения площади контакта, а как результат, на стартер может идти меньший, чем это нужно, ток.
Коленчатый вал. В редких случаях причиной того, что плохо крутит стартер, «виноват» коленчатый вал и/или элементы поршневой группы. Например, задиры на вкладышах. Соответственно, при этом стартеру нужно больше энергии, чтобы запустить двигатель.

Многие автолюбители не выполняют диагностику в полном объеме и спешат купить новый аккумулятор либо стартер, и зачастую им это не помогает. Поэтому чтобы не тратить понапрасну деньги имеет смысл разобраться, почему вяло крутит стартер при заряженном аккумуляторе и выполнить соответствующие ремонтные меры.

Как поменять реле своими руками?

Для этого нам нужно обесточить бортовую сеть – снимите клеммы с аккумулятора. Далее очистите поверхность стартера от пыли и грязи. Открутите гайку с реле и извлеките его контакт. Выкрутите болты крепления реле к телу стартера. После этого снимаете с торца гайки. Дальше требуется демонтировать старый сердечник и на его место поставить новый. Все элементы собираются в обратной последовательности

Важно проверить работу нового устройства сразу после ремонта. Устанавливаем стартер на место, подкачаем клеммы и запускаем двигатель

Мотор должен завестись с пол-оборота (при условии нормально заряженной АКБ).

Автомобиль не заводится! Кто виноват генератор или аккумулятор?

Вы зависите от своего автомобиля, чтобы доставить вас туда, куда вам нужно, поэтому, случается так он не заводится, и это может стать довольно серьёзной проблемой. Существует ряд причин, по которым это может произойти, но одна из наиболее распространенных, является той, что для начала процесса запуска недостаточно электроэнергии. У вас может возникнуть соблазн обвинить в этом аккумулятор — и вы можете быть правы, но проблема с генератором, также имеет право на жизнь.

Как выяснить, это генератор или аккумулятор? Знание разницы позволит вам выяснить диагноз и осуществить надлежащий ремонт.

Для начала проверьте аккумулятор, потому что он имеет менее продолжительную жизнь (от двух до пяти лет) и выходит из строя чаще, чем генератор.

Первым делом, что вы должны сделать, это повернуть ключ в замке зажигания и подключить питание, не проворачивая двигатель. Проверьте панель приборов, чтобы узнать, читается ли ваш индикатор заряда аккумулятора (он не должен показывать заряд ниже 12 В)

Затем обратите внимание на световые приборы, если они окажутся тусклыми, это означает, что батарея разряжена. Проверьте состояние самой батареи

И понаблюдайте за своими фарами, когда вы пытаетесь крутить двигатель. Они мерцают? Это признак плохого аккумулятора.

Затем вам нужно будет завести свой автомобиль при помощи подключения к разряженному — более свежего аккумулятора, при помощи проводов вспомогательного запуска, или просто «прикурить» от другого автомобиля.

Как только вы это проделаете, позвольте ему проработать примерно 5-10 минут, затем отсоедините кабели перемычек и попытайтесь запустить его самостоятельно.

Факты о генераторе

Как уже упоминалось выше, если вы обнаружите, что ваша батарея разряжена, это хороший предлог для проверки генератора в любом случае. И, если вы разбираетесь в электрике, попробуйте следующее: пока двигатель работает, используйте мультиметр, чтобы проверить заряд на выходе генератора. Если он находится в диапазоне от 13 до 15 вольт, ваш генератор отлично работает, и вам нужна новая батарея.

Не исправный генератор , со временем может начать подавать на аккумулятор высокие токи, и тем самым разрушать батарею и сокращать срок ее службы.

В основном, ваша батарея запускает двигатель, и как только он запущен, генератор принимает на себя задачу по питанию автомобиля электроэнергией и может теоретически продолжить работу с автомобилем без помощи аккумуляторной батареи.

Поэтому часто возникает предложения о том, чтобы отключить отрицательный кабель от аккумулятора во время работы автомобиля и посмотреть, заглохнет ли он.

Хотя это и покажет вам, в порядке ли ваш генератор, но это также и очень плохой совет, поскольку он может серьезно повредить электрические и компьютерные «мозги» вашего автомобиля. Если генератор работает правильно, извлечение батареи из системы может вызвать всплеск напряжения и, возможно, «сожжёте» часть других компонентов.

Поскольку у генератора есть быстро движущиеся части, вы также можете услышать не типичные звуки, если что-то не в порядке.

Если вы чувствуете запах горелого или заметили небольшой дымок в этом районе, это означает проблему с электрикой, и вам нужно обратиться, как можно скорее к специалисту.

Будьте бдительны, и помните признаки неисправной батареи или генератора, чтобы не оказаться в затруднительном положении

Также важно научиться лечить болезнь, а не её симптомы

Уважаемые читатели — переходите на мой канал, не забывайте ставить лайки и подписываться, дальше будет ещё много нового и интересного!

Если не крутит стартер

Достаточно распространённой стоит считать ситуацию, когда невозможность завести автомобиль сопровождается плохой работой стартера. В этом могут таиться довольно существенные проблемы. Кроме того, что мы уже говорили относительно аккумуляторной батареи и её клемм, стоит проверить всю электрическую цепь стартера. Для этого необходимо осмотреть все места прохождения проводов и соединяющих компонентов.

Попробуйте замкнуть стартер отвёрткой напрямую, если автомобиль заведётся, то стоит обратить внимание на проводку и элементы защиты (предохранитель, реле). Снимите декоративную крышку под рулём, чтобы получить доступ к монтажному блоку

Извлеките реле стартера и осмотрите его на предмет внещний повреждений. По возможности замените его на заведо исправный, чтобы проверить его работу

Снимите декоративную крышку под рулём, чтобы получить доступ к монтажному блоку. Извлеките реле стартера и осмотрите его на предмет внещний повреждений. По возможности замените его на заведо исправный, чтобы проверить его работу.

Реле стартера на схеме блока предохранителей

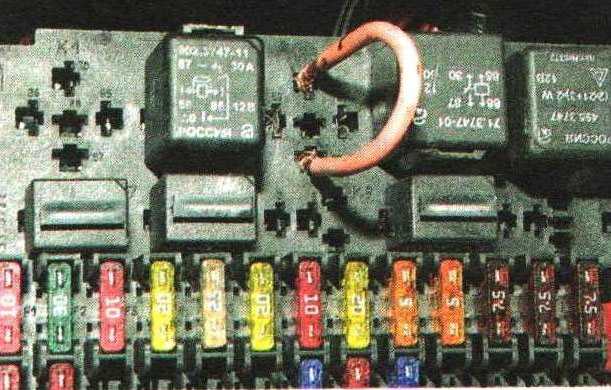

Использование перемычки из провода для проверки контактного реле

Далее следует такой недостаток, как неисправности, касающиеся деталей привода стартера. Убедиться в этом можно посредством проверки стартера, и, если нужно, то его придётся отремонтировать. Для ремонта стартера необходимо его снять с автомобиля.

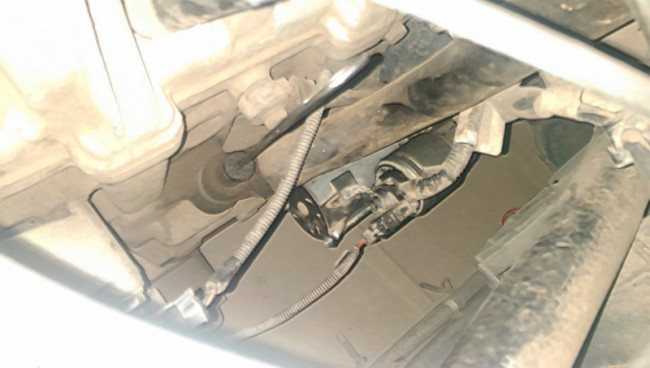

Расположение стартера под капотом

Как только со стартером всё выяснено, можно продвигаться дальше по его цепи. Это касается, в первую очередь, замка зажигания.

Что делать?

С причинами определились. Что же делать, если пускатель берет на себя весь ток? Возможно ли решить проблему своими силами, не беспокоя специалистов в СТО?

Как правило, в большинстве случаев достаточно просто очистить контакты по всей цепочке. Начинать следует с клемм аккумулятора, а заканчивать самим пускателем. Если проблема не уходит, нужно дальше углубляться. Возможно, что внутри пускателя засорение контактов, что тоже может стать причиной такой неисправности.

Проверка вольтметром

Стандартный вольтметр – обязательный инструмент, который используется для проверки. Пусковое устройство для начала демонтировать с автомобиля необязательно.

Вот, что рекомендуется сделать:

соединить один из щупов тестера к плюсу АКБ (он идет к фиксатору реле стартера), другой к массе (любой части кузова);
на дисплее прибора должны показываться значения 12 V (чуть больше или меньше), и при этом стартер должен характерно щелкать, что будет свидетельствовать о хорошем состоянии аккумуляторной батареи.

Если на дисплее другие значения, например, низкие – 10 V и ниже, то причина просадки явно в системе зажигания.

Проверка напрямую

В большинстве случаев эксперты рекомендуют пустить напряжение напрямую. Другими словами, от втягивающего реле следует отсоединить провод, идущий к зажиганию, плюсовую же клемму закоротить с помощью гаечного ключа. Если пускатель заведет двигатель, значит, неисправность в реле или замке зажигания. Если же мотор не завелся и так, проблема уже в самом пускателе.

Тестирование реле осуществляется на полностью чистый узел. Другими словами, втягивающее реле следует тщательно очистить от грязи, пыли и масла. Затем поставить стартер (заранее демонтированный) на аккумуляторную батарею, соединяя плюс с выходом реле, а минус с корпусом. Если пускатель начнет нормально вращаться, значит, реле исправно. Если же нет, тогда придется тяговое менять на новый узел, обязательно такой же модели.

Проверка пускового устройства проводится также в том случае, если шестеренки его при подаче тока с АКБ не зашевелились. Ведь не исключено, что втягивающее реле исправно, а барахлит именно стартер. Удостовериться в этом можно так:

взять тестер;
проверить ток между обмоткой и ротором.

Показатели меньше 1 млн Ом докажут факт того, что якорь пускателя нужно заменить.

Как правило, если сразу несколько элементов пускателя пришли в негодность, то лучше такой стартер заменить целиком. Подетальный ремонт может стоить намного дороже, чем капитальная замена.

Уже становится понятно, как определить берет ли стартер на себя ток. В автоэлектрике такой процесс принято называть «ППТ» или просто повышенным пусковым током. В данной ситуации стартер потребляет не меньше 200 А тока, но провернуть маховик кривошипного вала не способен. Интересно, что аналогичная ситуация происходит при недостаточном количестве напряжения, например, когда аккумулятор машины разряжен. Таким образом, оба значения нестандартного тока одинаково плохо сказываются на пуске двигателя.

Посмотрите напоследок: почему стартер берет на себя видео
