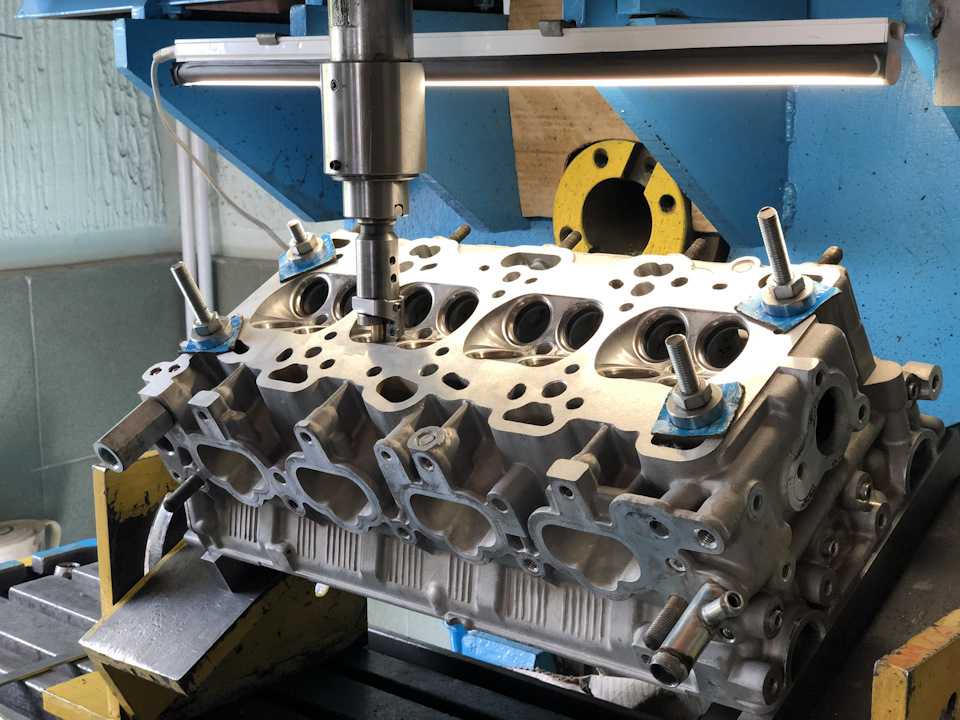

Сборка двигателя

Как разобрать в ВАЗ-2107 генератор

Для быстрой разборки приспособления ВАЗ-2107 понадобится такой комплект инструментов:

  • ключ рожкового или накидного формата, рассчитанный на 19;
  • трещотка, оснащенная удлинителем;
  • головки размером 8 и 10;
  • молоток.

После того как они выкручены, следуйте такой пошаговой инструкции:

  1. Переверните агрегат и слегка прижмите концы болтов. Ваша задача, чтобы шляпки крепежей проникли между лопастями шкива, только так его можно закрепить в неподвижном состоянии.
  2. Вооружившись ключом 19, отверните гайку фиксации шкива, хорошо закрепив генератор ВАЗ-2107 в неподвижном положении.
  3. Далее разъедините 2 части приспособления, сделать это легко, если простучать молоточком по уху крепежа. В руках у вас должны остаться две части: ротор и шкив, а также статор и обмотка.
  4. В роторе располагается шкив, который нужно снять, потянув на себя.
  5. Проявляйте бдительность – после снятия шкива шпонка уже не зафиксирована и может потеряться, поэтому извлекайте ее аккуратно и пока отложите в сторону.
  6. Вытащите ротор с подшипником. Если нужно заменить старый ротор на новый, самое время это сделать. Новое приспособление стоит в автомагазинах 350 рублей. Если нужно заменить обмотку и статор, тогда придется выложить немного больше – 400 рублей.

Программа утилизации

Машина спросом не пользовалась, и производитель уже начал терпеть убытки. Ситуацию удалось выровнять после введения программы утилизации, когда владелец старой машины получал от государства 50 000 рублей в качестве компенсации за ее переплавку. В этот период все модели «АвтоВАЗа», в том числе и автомобиль ВАЗ-21053, вновь стали востребованными. Цены поднялись, а затем началась балансировка между стоимостью сертификата утилизации и рыночной стоимостью машины. Так продолжалось до снятия модели с конвейера (2009 год).

Чем же машина привлекала покупателей, хоть и немногочисленных? В первую очередь, доступностью запасных частей и комплектующих, которые стоили относительно недорого. Кроме того, привлекательность ВАЗ-21053 для россиян заключалась в возможности ее ремонта и обслуживания своими силами (в гараже, на площадке, или просто «в полевых условиях»). Это обстоятельство несколько выровняло низкий спрос на автомобиль, но его престиж на мировом рынке безнадежно упал. Машину перестали комплектовать даже самыми необходимыми принадлежностями, дошло до того, что в начале 2009 года с приборного щитка убрали суточный счетчик километража.

Салон

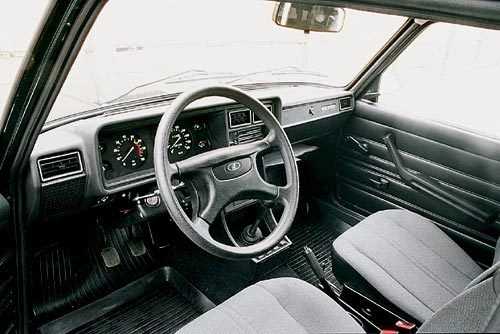

Внутри машина выглядит так же, как «четверка» и «семерка». Для водителя предусмотрен четырехспицевый руль без какой-либо регулировки и плоское тканевое сиденье. Панель приборов на ВАЗ-21053 – стрелочная, со скромной подсветкой. Тем не менее здесь располагалось все необходимое: спидометр, тахометр, датчик уровня топлива и температуры тосола.

Кстати, «пятерка» стала первым автомобилем среди «Классики», которая штатно укомплектовывалась обогревом заднего стекла. Кроме того, в салоне появился обдув стекол передних дверей. Однако чтобы разместить в панель дефлекторы, пришлось уменьшить и без того малогабаритный бардачок. Салон здесь насколько простой, что из предметов электроники только подсветка салона и обогрев заднего стекла. Все стеклоподъемники – механические. Сиденья регулируются вручную. Среди недостатков по салону владельцы отмечают:

  • Плохую шумоизоляцию. Внутри очень шумно, особенно на скорости, когда из-под капота доносится рев мотора.
  • Неудобные сиденья. Они хоть и получили регулирующийся по высоте подголовники, но были крайне неудобными. Здесь отсутствовала поясничная и боковая поддержка. Кроме того, сиденья быстро проминались и затирались. Из-за этого часто можно было увидеть чехлы на креслах «Жигулей».
  • Плохую эргономику. В частности, это касалось руля и неудобных регуляторов на печке.

Почему не состоялся триумф

Единственным недостатком нового двигателя был короткий срок службы зубчатого ремня. Его рекомендовалось менять через 60 тыс. км. На деле ремни «умирали» даже раньше этого срока. Никакой катастрофы при этом не происходило, не считая того, что машина вставала там, где случился обрыв. Опытные водители возили в багажнике запасной экземпляр, поскольку замена зубчатого ремня ГРМ ВАЗ 2105 не составляла слишком большого труда.

Еще одной причиной, почему двигатели считались проблемными, являлся дефицит запчастей, характерный для того времени. Поршни ВАЗ 2105 были взаимозаменяемы с деталями 21011, не имеющими цековок. Иногда недобросовестные механики либо сознательно, либо за неимением штатных, устанавливали не те комплектующие.

Естественно, при обрыве ремня тарелки клапанов и головки поршней вступали в жесткий «клинч», и водитель был вынужден делать капитальный ремонт двигателя.

Общим недостатком всех «классических» движков являлась необходимость периодической регулировки клапанов, а на первых тысячах пробега еще и подтяжки болтов крепления ГБЦ. Кроме того, отличалось небольшим ресурсом навесное оборудование (водяная помпа, стартер, генератор, трамблер). Последний, правда, в последние годы отсутствовал, в связи с применением инжекторного впрыска.

Крепежные отверстия на фланце проставки расположены асимметрично, причем разница на глаз почти незаметна. Этот «косяк» присутствовал на всех «классических» двигателях, и перекочевал, возможно, еще с FIAT 124. Случалось, на заводе проставку устанавливали вверх ногами. Двигатель при этом работал, однако уменьшался ход толкателя бензонасоса, что приводило к уменьшению его производительности.

После определенного пробега уровень бензина в поплавковой камере еле покрывал подающий топливный жиклер, и движок начинал глохнуть. Поскольку причина является довольно неожиданной, определить ее порой бывает затруднительно.

Салон

Внутри машина выглядит так же, как «четверка» и «семерка». Для водителя предусмотрен четырехспицевый руль без какой-либо регулировки и плоское тканевое сиденье. Панель приборов на ВАЗ-21053 – стрелочная, со скромной подсветкой. Тем не менее здесь располагалось все необходимое: спидометр, тахометр, датчик уровня топлива и температуры тосола.

Кстати, «пятерка» стала первым автомобилем среди «Классики», которая штатно укомплектовывалась обогревом заднего стекла. Кроме того, в салоне появился обдув стекол передних дверей. Однако чтобы разместить в панель дефлекторы, пришлось уменьшить и без того малогабаритный бардачок. Салон здесь насколько простой, что из предметов электроники только подсветка салона и обогрев заднего стекла. Все стеклоподъемники – механические. Сиденья регулируются вручную. Среди недостатков по салону владельцы отмечают:

  • Плохую шумоизоляцию. Внутри очень шумно, особенно на скорости, когда из-под капота доносится рев мотора.
  • Неудобные сиденья. Они хоть и получили регулирующийся по высоте подголовники, но были крайне неудобными. Здесь отсутствовала поясничная и боковая поддержка. Кроме того, сиденья быстро проминались и затирались. Из-за этого часто можно было увидеть чехлы на креслах «Жигулей».
  • Плохую эргономику. В частности, это касалось руля и неудобных регуляторов на печке.

Малолитражка ВАЗ-21053, фото и описание

С 1999 года на автомобильном рынке России началось обвальное снижение цен, вызванное дефолтом 1998 года. Модель ВАЗ-21053, двигатель которой оставлял желать лучшего в плане параметров газораспределительного механизма и некоторых других характеристик, также пострадала от нестабильности рыночных условий. Магазины, торгующие автомобилями, один за другим отказывались от поставок. Спрос на автомобиль ВАЗ-21053, технические характеристики которого не обновлялись годами, был умеренным, начиная с 2000 года и до самого закрытия производства, в 2009 году. После того как в ноябре 2008 года сняли с производства микролитражку «Ока», «Лада-2105» и все ее модификации стали самыми дешевыми автомобилями на рынке России.

Необходимый уровень масла в картере двигателя ВАЗ 2107

Абсолютно все двигатели, которые до последнего момента устанавливали на «классику» имеют одни и те же заправочные емкости. Так, например, в двигателе масло должно быть 3,75 литра. Не всегда получается отметить этот уровень самостоятельно, так как не каждая канистра имеет прозрачную шкалу. Поэтому ориентироваться нужно еще и по щупу. На каждом щупе есть специальные отметки MIN и MAX, которые указывают минимальный и максимально допустимый уровень масла в ДВС. Заливать необходимо до тех пор, пока уровень не будет находиться между эти двумя отметками, примерно посредине.

Грубо говоря, при замене масла в двигателе ВАЗ 2107, вам понадобится канистра с объемом 4 литра, так как она уйдет практически полностью. Во многих же СТО автомеханики при заправке, заливают всю канистру целиком, так как 250 грамм особой роли не играют, при условии, что они свыше рекомендуемого значения.

Установка распредвала ВАЗ 2107

Монтаж распределительного вала ГБЦ производится в порядке, обратном снятию. Перед установкой детали в корпус необходимо смазать опорные шейки моторным маслом. При сборке следует обратить на два важных момента:

  • соответствие метки на распредвале и на звездочках его привода;
  • момент затяжки гаек крепления корпуса распредвала.

Сначала необходимо правильно затянуть гайки крепления распредвала. Номинальный момент затяжек гаек — 2,2 кгс•м. Сразу затягивать крепление с таким моментом нельзя. Затяжка распредвала ВАЗ 2107 производится в три-четыре этапа, чтобы корпус прижимался равномерно, без перекосов. Следует затягивать гайки от центра к краям, в соответствии с “картой затяжки” (см.рисунок).

  • убедиться, что метка на шкиве коленвала расположена напротив длинной риски на передней крышке двигателя (это соответствует верхней мертвой точке четвертого цилиндра);
  • установить звездочку на распредвал и убедиться, что отметка на ней совпадает с меткой на “постели”;
  • надеть цепь на звездочки, не нарушая положения валов;
  • убедиться, что при натянутой цепи метки совпадают;
  • затянуть болт крепления звездочки распредвала;
  • провернуть коленвал ключом на два оборота;
  • проверить совпадение меток на распредвале и коленвале;
  • при необходимости изменить положение цепи на звездочке распредвала;
  • затянуть болт крепления звездочки распредвала и зашплинтовать стопорную шайбу.

После этого остается лишь отрегулировать натяжение цепи при помощи натяжителя и закончить сборку, установив крышку ГБЦ и прочие детали.

Немного цифр

Два седана: ВАЗ 2105, —07 и универсал —04 представляли новую линейку вазовской классики, пришедшую на смену поколению «копейки» (2101, —02, —03, —06). Первенец этого семейства, — 5-я модель комплектовалась тремя силовыми агрегатами:

Модель машины Индекс двигателя Объем, см³ Мощность, л. с.
ВАЗ 21051 -2101 1200 60
ВАЗ 2105 -2105 1300 64
ВАЗ 21053 -2103 1500 75

Двигатель 2105 был задуман при этом как базовый. Самый слабый особой популярностью не пользовался. Два остальных агрегата имеют своих сторонников и противников. Некоторые технические характеристики «пятерочного» движка:

  • Блок цилиндров — чугунный, неогильзованный.
  • Расположение 4-х цилиндров — рядное.
  • Диаметр расточки — 79 мм.
  • Перемещение поршня — 66 мм.
  • Мощность* — 64 л. с. (примечание — в начале выпуска указывалась цифра 68). Поскольку никаких конструктивных переделок не было, очевидно, это вызвано изменением методики определения.
  • Момент кручения — 9,5 кГм при 3400 об/мин.
  • Объемное сжатие — 8,8.
  • Расход бензина АИ-92: город — 10,2; трасса — 6,2; смешанный цикл — 7,9.

Требуемый инструмент

Далее рассмотрим, как производится замена цепи и ремня на 2105. Вначале нужно разобраться с инструментом и приспособлениями, требующимися для выполнения этой операции, их не так много.

Для замены цепного привода потребуются:

  • Ключи рожковые и накидные (на 10, 13, 17);
  • Ключ для гайки шкива коленчатого вала (на 36);
  • Отвертка плоская;
  • Молоток;
  • Новая цепь;

А для замены ремня потребуется еще меньше инструментов:

  • Ключи рожковые и накидные (на 10, 13, 30);
  • Ключ торцевой (на 17);
  • Новый ремень;
  • Замена цепи

Имея все это, можно приступать к работам. Вначале рассмотрим последовательность замены цепи. Для этого авто лучше поставить на эстакаду или смотровую яму, под колеса положить противооткатные упоры.

Доработка системы питания

Чтобы ВАЗ 21053 ездил идеально, достаточно просто следить за воздушным фильтром и время от времени чистить карбюратор. Однако заводскую конструкцию можно чуть доработать. Наверняка, делая ремонт двигателя, многие замечали, что поршни 2 и 3 цилиндра черные, а 1 и 4 — светлые. Это свидетельствует о том, что в одни цилиндры поступает богатая смесь, а в другие — бедная. Решается эта проблема установкой двух карбюраторов, жиклеры которых будут распределять смесь в равных пропорциях.

Система питания

Лучше всего использовать модификации «Вебер», в этом случае на каждый карбюратор ВАЗ 2105 регулировка расхода топлива не такая сложная. Да и надежность у «Вебера» лучше. Для его установки понадобится набор слесарных инструментов, тройники, шланги и коллекторы от «Оки», маркировка которых есть в каталоге. Стоит при этом помнить, что добиться синхронной работы карбюраторов бывает очень сложно. И почему так бывает, сказать трудно. Скорее всего,  каждый карбюратор ВАЗ 2105 уникален, и поэтому регулировка расхода топлива не получается идеальной. Так что два карбюратора — это весьма немалый риск. Хотя если все удастся настроить синхронно, то ДВС ВАЗ начнет работать очень ровно. А расход топлива на ВАЗ, хоть и вырастет, но не более, чем на 1 л.

После установки двух карбюраторов придется изготовить еще и воздушные фильтры. Делают их обычно из подручных средств. Можно установить и фильтр нулевого сопротивления. Если устанавливается ФНС на карбюратор ВАЗ 2105, требуется дополнительная регулировка расхода топлива. Правда, здесь стоит помнить, что такое устройство фильтрации нужно постоянно обслуживать, иначе ресурс двигателя значительно уменьшится из-за попадания внутрь абразивных частиц. Если же забыть про карбюратор ВАЗ 2105, то регулировка расхода топлива может привести к тому, что смесь в двигателе станет бедной. Кстати, если непонятно, почему греется двигатель ВАЗ 2105, то вполне возможно, что из-за слишком бедной смеси.

https://youtube.com/watch?v=9Qo_j79ihiQ

Учитывая проблемный карбюратор ВАЗ 2105, регулировка расхода топлива которого отнимает массу времени, есть смысл перейти на инжектор. Для этого лучше купить все запасные части в официальном центре ВАЗ. Для установки имеется специальная схема, всю работу можно сделать за пару дней в гараже. После этого можно навсегда забыть про карбюратор ВАЗ 2105, регулировка расхода топлива которого так сильно изматывала. Вместе с тем инжектор тоже может потребовать начальной настройки.

Особенности установки силового агрегата от донора

  1. Подгонка правого крепления подушки под диаметр в 8 мм.
  2. Увеличение моторного щита, поскольку двигатель несколько смещен.

Переделки самого двигателя тоже необходимы. Это связано с формой поддона: если ее не изменить он будет цеплять переднюю балку. Кроме того, одним из важных элементов является дополнительная установка опорного подшипника в торцевой части коленвала. Такой опоры для переднеприводных машин не предусмотрено, а вот для машин с задним приводом этот элемент необходим. Если данную операцию проигнорировать, коробка передач и механизм сцепления вашего ВАЗ 2107 или ВАЗ 2109 будут испытывать дополнительные нагрузки и быстро выходить из строя.

Замена распредвала в автомобиле ВАЗ 2106

Плановая замена распредвала проводится не так уж часто, если он подвергается правильной эксплуатации. Объем демонтажных работ небольшой и не представляет большой сложности. Последовательность проводимых работ:

  1. Снимаем надклапанный кожух и отвинчиваем цепной натяжитель приводной системы газораспределительного механизма.
  2. Отвинчиваем шестерню распредвала, для исключения случаев несанкционированного вращения вала требуется зафиксировать позицию транспортного средства в положении включенной скорости и подстраховаться установкой упоров под колеса автомобиля.
  3. Отводим демонтируемую систему вбок для того, чтобы продолжить технологические операции.
  4. Демонтируем все крепежи корпусной части (постели) распредвала в произвольном порядке, в отличие их последующего монтажа.
  5. Демонтируем корпусную часть изделия, несколько раскачивая ее для более успешного схождения со шпилек.
  6. Для извлечения распредвала откручиваем 2 гайку крепления изделия к постели, находящиеся во фронтальной части.
  7. Постукивая рукояткой слесарного молотка, добиваемся поступательного движения вала с посадочного места.
  8. Демонтируем вал из корпусной части.

Технологическая операция по установке распредвала ВАЗ 2106 производится по обратному сценарию. По возникновению необходимости замены распредвала по причине большой выработки, это проводится совместно с рокерами. Их снятие с посадочных мест не представляет сложности, необходимо лишь отстегнуть фиксатор пружинного типа.

В ином случае, при сборке изделия необходимо для затяжки распредвала применить динамометрический ключ для корректного определения момента затяжки распредвала, т.е. какое усилие для этого нужно применить. Что касается ремонта распредвала ВАЗ 2106, то нечасто применяется напыление металла на кулачки для достижения требуемых размеров для корректной работы изделия. Некоторые автолюбители устанавливают распредвал с Нивы на ВАЗ 2106 для увеличения мощности. Это, в принципе, элемент тюнинга автомобиля, и дает прирост мощности, как на нижних, так и верхних оборотах «движка».

Современный спортивный распредвал на ВАЗ 2106 устанавливается на тюнингованные двигатели «шестерки» для достижение иных, улучшенных мощностных характеристик. Автолюбителям следует знать, что динамика мотора напрямую связана с показательными характеристиками распредвала транспортного средства. Эти изделия, которые транслируют момент движения от коленчатого вала силовой установки к клапанной группе, производится в цельном виде с кулачками.

Существует особенная регулируемая звезда распредвала (другое название шкив Верньера), которая позволяет поставить распределительный вал на «опережение» таким образом, что в ВМТ точка подъема клапана впускного типа будет находиться выше, чем аналогичный параметр клапана выпускного вида. В то же время установка распредвала на т.н. момент «запаздывания» изменит показатель впускного изделия. Такая пропорция между подъемным коэффициентом клапанов в ВМТ показывает степень эффективности при эксплуатации распределительного вала того или иного вида.

Теоретическое правило можно сформулировать следующим образом: величина опережения вала будет смещать показатель мощности по диапазону оборотов в меньшую сторону, а показатель отставания будет выдавать обратный эффект. Только регулировка распредвала ВАЗ 2106 даст возможность увеличить параметры мощности транспортного средства.

Замена распредвала на ВАЗ 2106 может потребоваться по разным причинам, но перед тем, как перейти к этому процессу нужно иметь представление о предназначении этого узла. Распредвал является основным звеном ГРМ и учавствует в процессе сгорания горючей смеси.

Распредвал расположен вверху ГБЦ. Со шкивом либо зубчатой звездочкой коленвала соединен посредством ременной или же цепной передачи.
