Замена сальника редуктора заднего моста на ваз-2104-2107

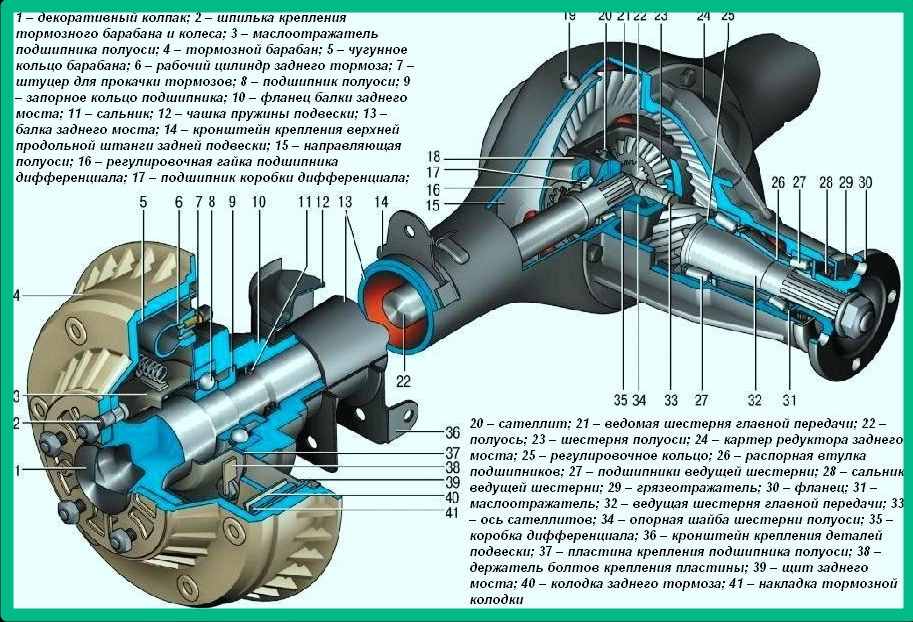

Устройство и технические характеристики редуктора

Задний редуктор автомобиля ВАЗ 2107 состоит из массивного стального кожуха с хвостовиком, фланца карданного вала, двух шестерён главной передачи, установленных под прямым углом по отношению друг к другу и самоблокирующегося дифференциала.

Главными элементами редуктора являются корпус, главная пара шестерён и дифференциал с сателлитами

Передаточное число заднего редуктора

Основной характеристикой любой зубчатой передачи является её передаточное число. Оно представляет собой отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. На ведомой шестерне заднего редуктора ВАЗ 2107 имеется 43 зуба. А на ведущей шестерне 11 зубьев. Поделив 43 на 11, мы получаем 3.9. Это и есть передаточное число на редукторе ВАЗ 2107.

Здесь же следует отметить ещё один важнейший момент. ВАЗ 2107 выпускался много лет. И в разные годы на него ставились редукторы с разными передаточными числами. Например, самые ранние модели «семёрок» комплектовались редукторами от ВАЗ 2103, передаточное число которых составляло 4.1, то есть соотношение зубьев там было 41/10. На более поздних «семёрках» передаточное число вновь изменилось и составляло уже 4.3 (43/10) и только в самых новых «семёрках» это число составляет 3.9. В силу вышеизложенных причин водителю часто приходится самостоятельно определять передаточное число своего автомобиля. Вот как это делается:

  • автомобиль устанавливается на нейтральную передачу;
  • задняя часть машины поднимается с помощью двух домкратов. Одно из задних колёс надёжно фиксируется;
  • после этого водитель вручную начинает поворачивать карданный вал машины. Необходимо сделать 10 оборотов;
  • вращая карданный вал, необходимо подсчитать, сколько оборотов сделает незафиксированное заднее колесо. Количество оборотов колеса следует поделить на 10. Полученное число и является передаточным числом заднего редуктора.

Подшипники

Вращение всех шестерён редуктора обеспечивается подшипниками. В задних редукторах ВАЗ 2107 на дифференциале используются однорядные роликовые подшипники, причём ролики там имеют коническую форму. Маркировка подшипников — 7707, номер по каталогу — 45–22408936. Цена подшипника на рынке сегодня начинается от 700 рублей.

Все подшипники заднего редуктора «семёрки» роликовые, однорядные, конические

Ещё один подшипник установлен в хвостовике редуктора (т. е. в той части, которая соединяется с карданом). Это тоже конический роликовый подшипник с маркировкой 7805 и каталожным номером 6–78117У. Стандартные вазовские подшипники хвостовиков сегодня стоят от 600 рублей и выше.

Планетарная пара

Главное назначение планетарной пары в заднем редукторе ВАЗ 2107 состоит в снижении оборотов мотора. Пара снижает обороты коленвала примерно в 4 раза, то есть если коленвал мотора вращается со скоростью 8 тыс. об/мин, то задние колёса будут вращаться со скоростью 2 тыс. об/мин. Шестерни в планетарной паре ВАЗ 2107 являются косозубыми. Такое решение выбрано не случайно: косозубая передача работает почти в два раза тише по сравнению с прямозубой.

Планетарная пара имеет косозубую передачу для снижения уровня шума

Но у косозубых планетарных пар есть и минус: шестерни по мере износа могут смещаться вдоль своих осей. Однако эта проблема актуальна для гоночных автомобилей, в задних мостах которых стоят исключительно прямозубые передачи. А на ВАЗ 2107 за все годы выпуска этой машины стояли исключительно косозубые планетарные пары.

Сколько масла в КПП (коробке передач) ВАЗ-2107

ВАЗ-2107 – автомобиль из классического семейства тольяттинского автозавода, построенный на основе Fiat 124 и ВАЗ-2101. Машина с длинной родословной, зарекомендовала себя в первую очередь как один из самых ремонтопригодных и доступных в эксплуатации автомобилей в мире. Данная модель и на сегодняшний день востребована на вторичном рынке, ее покупают благодаря простой и дешевой конструкции. Большинство ремонтных ремонт в случае с ВАЗ-2107 вполне решаемы собственными силами. Одной из самых распространенных процедур является замена расходных материалов – например, выбор и замена трансмиссионного масла. Имея дело с этим расходником, необходимо учитывать несколько параметров, чтобы правильно подобрать и заменить масло. В этой статье рассмотрим, сколько понадобится масла для МКПП ВАЗ-2107, а также как его выбрать исходя из сведений вязкости, допуска, видов и лучших брендов.

  • 1 Периодичность замены
  • 2 Проверяем объем и состояние масла
  • 3 Выбор масла для МКПП ВАЗ-2107
  • 4 Сколько заливать

Периодичность замены

Обратим внимание на тот факт, что регламент замены трансмиссионного масла зависит не только от пробега. И все же, в первую очередь надо исходить из него – для ВАЗ-2107 он составляет 70 тысяч километров

Данный показатель может варьироваться исходя из условий, в которых эксплуатируется машина.

Но в российских условиях чаще всего требуется более частая замена данного расходника. Выделим несколько факторов, негативным образом влияющих на срок действия полезных свойств масла:

  • Частая езда по бездорожью, пыльной и загрязненной местности, не предусмотренной руководством пользователя ВАЗ-2107
  • Регулярная езда на высоких скоростях, несоблюдение ПДД
  • Двигатель практически всегда работает на высоких оборотах, из-за чего перегревается
  • Смена климата, перепады температур, выпадение осадков и морозы резко сменяются оттепелью

Как известно, ВАЗ-2107 построен на базе одноименной итальянской модели 1960-ых годов. Поэтому неудивительно, что машина не приспособлена для современных условий эксплуатации, или активной езды. С другой стороны, «семерка» отлично адаптирована к плохим дорогам – с точки зрения комфорта, но никак не выносливости. В связи с этим в подобных случаях проводят более частую замену масла в МКПП, желательно каждые 50-60 тысяч километров. В целях профилактики также не будет лишним заранее проверять объем и состояние смазочного вещества.

Проверяем объем и состояние масла

Определить уровень оставшегося масла в КПП ВАЗ-2107 можно с помощью мерного щупа, а также подручных приспособлений. Понадобится минимальный набор инструментов. На щупе есть отметки Max и Min, на которые надо ориентироваться во время проверки. Так, если жидкость находится ниже уровня Min, тогда потребуется ввести определенный объем, пока масло не достигнет отметки, не превышающей уровень Max, то есть между Max и Min – это является самым оптимальным уровнем.

Если масло помутнело и потемнело, а также содержит осадок, в таком случае одной добавки будет недостаточно. Так, в данной ситуации следует выполнить комплексную замену масла.

Выбор масла для МКПП ВАЗ-2107

Логично, что перед заменой масла сначала надо изучить несколько важных параметров

Во-первых, обратим внимание на вид масла – синтетическое, полусинтетическое и минеральное. Для «семерки» не стоит тратиться на дорогую синтетику, и оптимальным вариантом будет полусинтетика

«Минералка», в свою очередь, рекомендована для машин с большим пробегом (также придется менять масло почаще)

Помимо этого, важно обратить особое внимание на бренд, вязкость и допуски. Для рассматриваемой машины можно предпочесть продукт импортных или отечественных фирм. Например, хорошо себя зарекомендовало масло Shell Spirax S5 с вязкостными параметрами 75W-90, а также уровнем качества GL4 или GL5

К более доступным вариантом можно отнести бренды Лукойл, Роснефть, G-Energy и другие

Например, хорошо себя зарекомендовало масло Shell Spirax S5 с вязкостными параметрами 75W-90, а также уровнем качества GL4 или GL5. К более доступным вариантом можно отнести бренды Лукойл, Роснефть, G-Energy и другие.

Сколько заливать

Подобрав жидкость, теперь можно определиться с объемом. Так, для механической 5-ступенчатой КПП стандартный уровень установлен на отметке 1,6 литра, либо 1,3 литра для 4-ступенчатой коробки – именно столько масла надо заливать после полного очищения коробки передач от старого масла. Если этого не сделать, полный объем ввести не получиться.

Где находится редуктор?

На «семерках», как и на всех представителях семейства заднеприводных, редуктор расположен сзади, под днищем машины. Он соединяет кардан с мостом ВАЗ 2107, и заставляет колеса машины вращаться. Вращение происходит благодаря зацепленным в редуктор полуосям, которые из-за технических особенностей устройства заднего моста ВАЗ 2107, придется снимать впоследствии. При условии поднятия автомобиля, либо при осмотре из ямы гаража, редуктор просто невозможно не заметить.

Признаки и неисправности редуктора заднего моста классики

Замена редуктора своими руками – процесс трудоемкий, который включает в себя не только приобретение нового узла (достаточно дорого), но и временные затраты. Поэтому прежде чем начинать, необходимо убедиться в неисправности именно редуктора. Определить признаки можно так:

  • постепенно разгоняя автомобиль, внимательно послушать и запомнить, в какой момент появляется шум;
  • во время движения начать торможение двигателем (убрать ногу с педали газа на скорости), в это время прислушаться к редуктору и отметить момент появления шума;
  • разогнать «семерку» до сотни, переключить на нейтралку и заглушить мотор – послушать, как ведет себя редуктор в движении накатом.

«Если мост шумит и на нейтралке, и на скоростях – редуктор здесь не причем. Если же гул возникает только на скорости (независимо от числа) – ремонт, ну или на крайний случай, замена редуктора неизбежны».

Когда признаки определены, необходимо провести еще одну проверку:

  • припарковать автомобиль, зафиксировать передние колеса башмаками;
  • поддомкратить зад таким образом, чтобы мост свесился (необходимо, чтобы колеса оторвались от поверхности);
  • завести мотор и разогнать «семерку» до отметки, во время которой возникает шум, при этом колеса должны крутиться без нагрузок.

Если шум не изменился, то редуктор явно исправен и причина неприятностей никак не в нем. Здесь проверяются другие агрегаты привода. Ну а если шумы во время движения без нагрузки отсутствуют, то речь идет об изношенных шестеренках редуктора, которые шумят лишь во время движения с нагрузкой.

Редуктор «семерки» сам по себе достаточно надежный узел, который выдерживает срок от 100 до 300 тысяч пробега, при этом нет необходимости даже заглядывать туда. Шестеренки, распорная втулка редуктора, нарушение регулировки работы дифференциала – все эти проблемы возникают во время неправильной эксплуатации:

  • применение масла с низким уровнем вязкости, а также несоблюдение сроков его замены;
  • эксплуатация «семерки» с количеством масла, недостаточным для этого;
  • в процессе движения на мост приходятся экстремальные нагрузки (частые и неудачные пробуксовки).

Процесс снятия редуктора

Для того чтобы отремонтировать либо заменить редуктор заднего моста ВАЗ 2107, нужно для начала, его снять с автомобиля:

  1. Слить масло. Это, кстати, может стать поводом для его замены.
  2. Разъединить фланцы кардана и редуктора. Для этого нужно раскрутить четыре болта и гайки. В это время необходимо зафиксировать и обездвижить кардан отверткой, либо зажав педаль тормоза. После откручивания гаек, необходимо привязать кардан к глушителю. Можно его и просто свесить, однако это может привести к негативным последствиям еще и кардана.
  3. Извлечь полуоси, потому как без этого редуктор не снимется. Заодно можно провести осмотр сальников, и в случае их изношенности – заменить. Это сэкономит время и предотвратит возможные неисправности.
  4. Разъединить балку и редуктор путем откручивания всех восьми болтов, которыми он крепится. При откручивании последних, необходимо придерживать редуктор, дабы не упал. Болты выкручены – аккуратно снять редуктор.

Ремонт и регулировка редуктора ВАЗ 2107

Прежде чем заняться ремонтом редуктора и последующей его регулировкой, нужно иметь определенные навыки, подкрепленные умениями, соблюдать все нюансы и тонкости этого процесса, а также неукоснительно соблюдать технологические нюансы процесса. Поэтому, если к работе человек приступает впервые, то лучше отказаться от этой затеи. Помимо этого, необходимо иметь все необходимые инструменты:

  • съемники;
  • стенды;
  • набор ключей, отверток и других приспособлений.

Замена масла в редукторе заднего моста ВАЗ

Помимо рекомендаций предусмотренных картой технического обслуживания автомобиля, масло своими руками меняется в случаях:

  • В смеси присутствует серебристая пыль. Если вместо пыли металлические крупицы, это указывает на серьезные поломки автомобиля. Обойтись только заменой масла не обойтись.
  • Кофейный или черный цвет масла. Это свидетельствует о попадании в него воды или разрушении присадок в растворе.
  • Замена масла в редукторе моста ваз 2107можно выполнить своими силами.

Откручивается ключом на «17» пробка в отверстии для залива масла.

Откручивание пробки для заливки масла в редуктор заднего моста авто ВАЗ 2107

  • Под сливное отверстие подставляется емкость для сбора отработанного масла.
  • Шестигранным ключом на «12» выворачивается сливная пробка, для удаления отработанного масла.
  • После того как жидкость полностью вытечет, пробка сливного отверстия закручивается на место.
  • Для промывки необходимо залить примерно один литр смеси тридцати процентного керосина с трансмиссионным маслом. Вместо керосина можно взять дизельное топливо.
  • Вывешивается одно заднее колесо включается первая передача и запускается двигатель.
  • По истечении трех минут промывочная смесь сливается.
  • Для заливки лучше использовать масленый нагнетательили рычажную тавотницу. Если их под рукой не окажется можно использовать большой пластмассовый шприц с одетой на его конец эластичной трубкой.
  • В редуктор заливается 1,3 литра специального трансмиссионного масла.
  • Необходимо следить, чтобы уровень его доходил до нижней кромки заливного отверстия.

После заливки масла проверяется и очищается от грязи сапун. Это устройство необходимо для того, чтобы стравить в редукторе избыточное давление, образуемое при нагреве масла и при повышении его уровня.Все операции по замене масла на авто ВАЗ 2107 можно хорошо видеть на видео.

  • Редуктор механизма руля крепится тремя болтами в моторном отсеке на левом лонжероне.
  • Регулировочным винтом, установленном на верхней крышке редукторного корпуса, может регулироваться зазор в зацеплении двухгребневого ролика и червяка встроенными в конструкции устройства.
  • Примерно 0,2 литра масла заливается в картер редуктора рулевого управления.
  • Для заливки масла имеется наливное отверстие на верхней крышке корпуса редуктора. Отверстие для слива масла отсутствует, в автомобиль ВАЗ 2107 жидкость при необходимости только доливается.

Перед доливкой масла необходимо проверить его уровень:

  • Снимается вакуумный усилитель.
  • Ключом на «8» отворачивается пробка для заливки масла в редуктор, имеющая коническую резьбу.

Выкрученная пробка из заливного отверстия редуктора управления рулем

Специальным стержнем проверяется уровень масла. Для этого стержень вставляется до упора в редуктор, как показано на фото.

Проверка уровня масла

  • От верхней кромкиотверстия для заливки, уровень масла должен быть на глубине 15 миллиметров.
  • Если нужна замена масла в рулевом редукторе ваз 2107, тогда накидным ключом на «13» отворачиваются четыре болта, которые крепят нижнюю крышку редуктора.
  • Крышку достаточно сдвинуть и маслослить в емкость.
  • Крышка ставится на место, фиксируется болтами и заливается новое масло.
  • Закручивается пробка в заливном отверстии.

Своевременная замена масла в основных узлах автомобиля ВАЗ 2107 увеличит его срок эксплуатации без дорогостоящего ремонта. А цена работ по замене масла приемлемая для всех автовладельцев.

Уровень и состояние масла в редукторе проверяется «на холодную», когда вся жидкость собирается в картере.

Масло должно находиться на уровне заливного отверстия, на 2-5 миллиметров ниже. Для проверки откручивается заливная пробка и при помощи палки, проволоки, пальца, или другого подручного средства узнается уровень. Состояние можно проверить здесь же, забрав небольшое количества жидкости шприцем и трубкой.

Замена сальников

При обнаружении течи масла в узлах машины необходимо, чтобы была произведена замена сальников редуктора ВАЗ 2107.

Замена манжеты ведущей шестерни редуктора заднего моста авто ВАЗ 2107

Неисправности заднего моста от утечки масла :

Чтобы заменить сальник редуктора ВАЗ 2107 на его ведущей шестерни понадобятся:

  • Ключи гаечные на «13» и «24».
  • Отвертки.
  • Штангенциркуль.
  • Динамометрический ключ.
  • Динамометр.
  • Монтажная лопатка.
  • Прочный шнур.

Инструкция для снятия манжеты

Итак:

Замена сальника в редукторе ВАЗ 2107 начинается со слива масла из картера, установленного на заднем мосту . После этого пробка на маслосливном отверстии закручивается обратно.
Из балки на заднем мосту вынимаются обе полуоси.
Откручиваются четыре гайки и вынимаются болты, соединяющие фланец карданного шарнира и фланец ведущей шестерни. Для фиксации кардана(см.) от проворачивания, его нужно удерживать монтажной лопаткой.
Фланцы разъединяются при помощи отвертки.
На фланец ведущей шестерни наматывается прочный шнур. Для этого необходимо сделать несколько оборотов вала. Затем, сматывая шнур с помощью динамометра, проверить момент сопротивления при проворачивании ведущей шестерни. Запоминается его значение

Это очень важно, когда выполняется на ваз 2107 замена сальника редуктора заднего моста
Отворачивается гайка, удерживающая фланец ведущей шестерни, который фиксируется специальным ключом, и удаляется плоская шайба.

  • Фланец снимается.
  • Сальник ведущей шестерни вынимается из горловины картера узла, для чего он поддевается отверткой.

Установка нового сальника

Итак:

  • Посадочное место очищается от следов коррозии.
  • Смазкой Литол-24 смазываются рабочие поверхности картера новой манжеты.
  • Сальник ставится на место и через оправку легкими ударами молотка запрессовывается в картер редуктора. Не допускается перекоса сальника. Глубина запрессовки составляет 1,7 – 2 миллиметра от торца картера.
  • После того как произведена замена сальника на редукторе ваз 2107,устанавливается фланец ведущей шестерни и шайба.
  • Фланец удерживается специальным ключом и заворачивается фиксирующая его гайка. Момент затяжки зависит от момента сопротивления ведущей шестерни к проворачиванию, и равняется 117 – 254 Н-м. Начинать затяжку необходимо с меньшего момента, периодически проверяя момент сопротивления затягивается гайка.

Поле того как произведена замена сальника редуктора моста ваз 2107, установка снятых деталей делается в обратном порядке снятию.

Таким образом выполняется замена сальника редуктора заднего моста ваз 2107.

Самостоятельный ремонт заднего моста ВАЗ 2106. Пошаговый инструктаж

Автомобильные мосты можно разделить, по тому, где они установлены: передние, задние, а также промежуточные. Есть типы устанавливаемых колес: ведущие, управляемые, поддерживающие, комбинированные.

  • Управляемые – это такие мосты, к которым не подключено ни каких крутящих моментов, на них просто установлено управляемые колеса;
  • Комбинированные – это мосты с ведущими и управляемыми колесами. В большинстве случаев такие агрегаты устанавливают на полно приводные автомобили, также их устанавливают на автомобили с передним приводом. Они больше предназначены для передвижения по некачественным дорогам, а также бездорожью;
  • Поддерживающие – это мосты с колесами, которые не берут своего непосредственного участия в управлении и передаче крутящего момента.

Регулирвка и установка редуктора ВАЗ 2107

Регулировки глубины зацепления главной пары

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Как заменить сальник редуктора заднего моста ВАЗ 2107 своими руками: пошаговая инструкция.

  1. Зафиксируйте карданный вал с помощью отвертки/монтажной лопатки идентично фотографии и выверните 4 болта крепления карданной передачи.
  1. Аккуратно подвесьте, например, на веревку к глушителю, отсоединенный вал.
  2. Определите момент сопротивления прокручиванию ведущей шестерни (он поможет вам не наделать ошибок при сборке), это можно сделать по-разному.

Способ №1 – самый точный – предусматривает использование динамометрического ключа или динамометра и веревки.

В случае использования последних инструментов намотайте веревку на фланец в пару оборотов, как показано на фото, и присоедините к ее свободному концу динамометр. Затем начните сматывать веревку, постепенно отттягивая прибор

Как только фланец начнет вращаться вместе с веревкой, обратите внимание на показания прибора и запишите их. После замены сальника и установки всего на свои места эта цифра должна остаться без изменений

Если в качестве помощника вами был выбран динамометрический ключ, проследите, чтобы диапазон его измерений (шкала) был не менее 147 Н·см (15 кгс·см), и начните заворачивать им гайку крепления фланца. То усилие, которое потребуется вам, чтобы сдвинуть ее с места и есть нужный момент сопротивления.

Способ №2 – пригодится тем, у кого нет под рукой никакого измерительного оборудования, зато есть цветной маркер. Все, что нужно, — сделать с его помощью 2 отметки: первую на гайке, вторую на самом фланце – так, как показано на фото.

Обратите внимание на метку гайки – она должна быть сделана именно сверху, а не на гранях, в противном случае при отворачивании она может просто-напросто стереться

  1. С помощью воротка и накидной головки открутите центральную крепежную гайку фланца редуктора, но прежде сам фланец придется застопорить. Удобнее всего это делать с помощью самодельного ключа, изготовленного из отрезка трубы и двух болтов (см. фото).

ВАЖНО!В случае использования для определения момента сопротивления маркерных меток, обязательно считайте, сколько полных оборотов сделает гайка относительно фланца, пока полостью не будет выкручена. Предположим, таких оборотов она совершила 15, значит в процессе сборки данного элемента гайку нужно будет закрутить именно на 15 оборотов, а потом просто совместить ее метку и метку на фланце

  1. Демонтируйте фланец (на фото он указан стрелкой синего цвета) с помощью специального съемника (на фото указан стрелкой красного цвета) или молотка и деревянной проставки (в ее качестве можно использовать дощечку).
  2. Любым подручным инструментом (отверткой, гаечным ключом или др.) подденьте сальник и извлеките его из установочного отверстия.

Место, где был установлен резиновый манжет тщательно протрите тряпкой от грязи. Чтоб вы все правильно сделали, мы указали стрелками те места, где нужно вытирать. Сальник на этом фото уже очищен.

  1. Возьмите новый резиновый манжет и смажьте его рабочую поверхность (она показана стрелкой) – ту, которая будет входить в отверстие – смазкой Литол-24.
  1. Установите сальник редуктора заднего моста на его посадочное место с помощью оправки (ей может выступать обычная металлическая труба, старый подшипник и пр.) подходящего диаметра.

Оправка должна упираться ровно в край сальника: ставите оправку на манжет и начинаете бить по ней до тех пор, пока последний не будет «утоплен» на глубину 1,7-2 миллиметра от торца редуктора.

Проверять себя в данном случае удобнее всего штангенциркулем, хотя за неимением такого сгодиться и простая линейка.

  1. Смажьте рабочую поверхность резинового манжета изнутри чистым маслом, так же поступите и с фланцем. Во-первых, дополнительная смазка в таких деталях никогда не бывает лишней, а во-вторых, данное действие будет способствовать лучшей запрессовке.
  2. Завершите замену сальника редуктора заднего моста ВАЗ 2107 установкой в обратной последовательности всех снятых ранее деталей, но не забудьте про правильный момент сопротивления, в противном случае вы рискуете очень скоро вернуться к ремонту, но уже не резинового манжета, а редуктора, задней втулки и еще целого ряда деталей.
