Замена бампера lada kalina sedan (ваз калина)

Инструменты, необходимые для демонтажа

Замена бамперов Клина переносить легко в том случае, когда для этого используются правильно подобранные инструменты. К ним относят:

  • гаечные ключи на 8 и 10 (головки ключа);
  • отвёртка крестовая как длинная, так и короткая;
  • маленькая трещотка;
  • вороток и головка на 13, используемые для откручивания при снятии фары балки-усиления амортизатора.

Данный комплект инструментов необходимо подготовить заранее для того, чтобы не подбирать его по ходу выполнения работ. Кроме того, использование иного «подходящего» инструмента крайне не желательно, так как в этом случае можно испортить кузов самого автомобиля и демпфер. В результате придётся тратить лишние денежные средства из-за такой мелочи.

Снятие заднего обвеса

Для выполнения работ понадобится крестообразная отвертка и ключ на 10. Как снять бампер задний, можно понять, изучив рис. 2.

  1. Отвинчивают саморез, соединяющий верхнее крепление детали с кузовом на участке арки под заднее колесо, как и три самореза, фиксирующие брызговик.
  2. Саморез нижнего крепления брызговика, он находится снизу машины, отвинчивается. Только после этого бампер задний можно снять. Аналогичным образом снимается брызговик, который относится к левому колесу.
  3. Применив ключ на 10, отворачивают болты нижнего крепления (три штуки), они соединяют бампер задний с кузовом.
  4. Когда крышка багажника открыта, с помощью ключа на 10 отвинчивают четыре болта. Последние болты относятся к верхнему креплению, соединяющему кузов и бампер задний. Далее саморез, обеспечивающий нижнее крепление брызговика, отворачивают, после чего откручивают его болты (три штуки), которые соединяют бампер задний с кузовом. Далее болты (четыре штуки), которые обеспечивают верхнее крепление, позволяющее соединять кузов и бампер задний, отвинчивают.
  5. Взяв боковину обвеса двумя руками, прикладывают все усилия, чтобы снять ее верх с кронштейна, относящегося к кузову, то есть его отбортовки. Затем выполняется та же операция с противоположной стороны авто.
  6. Теперь снимается бампер задний.
  7. Далее отворачиваются гайки, которые соединяют его и энергопоглощающую балку, затем она снимается, как и верх боковины, с отбортовки.
  8. Бампер задний снимают перед снятием балки, когда отвернуты три гайки того же крепления.

Снимаем задний бампер

Чтобы установить деталь на место, выполняются те же действия, только в обратной последовательности. В целом при установке бампера Лада Калина, причем как заднего, так и переднего, можно обойтись без посторонней помощи.

Регулировка светового потока от ПТФ

Автолюбителю нужно знать не только, как поставить и как подключить туманки, но и как отрегулировать их световой поток. Для этого нужно проверить давление в шинах, загрузить авто грузом, близким по весу к суммарному весу пассажиров, наполнить бак бензином, положить запаску.

Потом машина (Приора se или другая модификация) выставляется на ровную площадку напротив отвесной гладкой стены на расстоянии пяти метров, включаются туманки. Далее измеряется расстояние от центра фар до земли, на стене рисуется линия на пять сантиметров ниже, чем это расстояние. После этого требуется отрегулировать световое пятно, так, чтобы его верхняя граница была на уровне начерченной линии.

Работы выполняются для каждой фары по отдельности (при этом одна из фар закрывается), после чего сравниваются результаты, и замена положения световых пятен проводится до тех пор, пока оба не будут на одном уровне. Фары отечественного производства регулируются только в положениях «вверх»-«вниз», все работы с ними производятся с помощью длинной или крестообразной отвертки.

Проверку и регулировку света фар проводите на снаряженном автомобиле Лада Приора ВАЗ 2170: с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

Для регулировки света фар на автомобиле Лада Приора ВАЗ 2170 вам потребуется шестигранник «на 6».1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.4, и начертите на нем вертикальные линии: осевую О и линии А, В, проходящие через точки, соответствующие центрам ламп ближнего света фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм линию 2 центров световых пятен.3. Включите зажигание и ближний свет фар, поверните ручку электрокорректора фар в положение «0» (это положение соответствует нагрузке автомобиля с одним водителем).Винтами 1 (в вертикальной плоскости) и 2 (в горизонтальной плоскости) ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен на экране не соответствует рисунку.5. Направление светового пятна регулируйте для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом или отсоедините от нее разъем проводов.6. Свет фар считается отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией 2, а вертикальные линии А и В проходят через точки пересечения горизонтальных и наклонных участков световых пятен.

Регулировка противотуманных фар

Выберите ровную горизонтальную площадку на расстоянии пяти метров от экрана. Экраном может послужить любая ровная вертикальная поверхность, например стена, ворота гаража и т.п.

— Проверьте давление в шинах.

— Загрузите автомобиль весом близким к весу груза и пассажиров основного времени эксплуатации.

— Измерьте расстояние от центров противотуманных фар до земли (пола).

— Начертите горизонтальную полосу на экране на 50мм ниже, чем высота от противотуманных фар до земли.

— Отрегулируйте световое пятно таким образом, чтобы верхняя граница на экране находилась на уровне отчерченной полосы. Положение светового пятна для каждой фары регулируем отдельно. Другую фару во время регулировки плотно закрываем. Регулировку осуществляем вращением регулировочного винта, который находится в верхней части противотуманной фары.

— Откройте фары. Верхние границы световых пятен от обеих фар должны находиться на одном уровне. При необходимости дополнительно отрегулируйте одну из фар.

Фары нового автомобиля правильно настроены заводом-изготовителем. Однако, в ходе эксплуатации может возникнуть ситуация, когда нужно выполнить регулировку направления пучков света фар. Для этого не обязательно обращаться к специалистам, отрегулировать фары не сложно своими руками. Рассмотрим особенности этого мероприятия на примере автомобиля Lada Priora.

Как заменить передний или задний бампер на Калине?

Времена, когда бампер был только внешней ограждающей конструкцией автомобиля, давно стали историей. Для сегодняшней Лады Калины и более позднихеё модификаций это, скорее, часть внешнего вида — эстетическое украшение. С другой стороны, когда после Калины-1 появилась Калина-2, многие владельцы принимали решение снять передний бампер и ездили «как бы» на второй Калине.

В каких случаях следует поменять бампер

Принять решение о необходимости замены бампера может только владелец авто. Причины такого шага бывают следующие:

  • в какой-то момент машина зацепила ограждающую конструкцию дороги;
  • автомобиль побывал в ДТП;
  • у владельца возникло желание выделиться или заняться тюнингом.

Сменить саму по себе деталь не так уж и сложно, нужно запастись терпением, временем и набором инструментов. И также стоит заранее приобрести новый бампер или договориться с автомастерской, где вам отремонтируют старый.

Замена переднего бампера ВАЗа

Для снятия бампера ВАЗа потребуются инструменты, которые имеются в наличии у каждого водителя.

Фотогалерея: инструменты для демонтажных работ

Перед началом демонтажа детали нужно детально ознакомиться с особенностями конструкции своего автомобиля. Владельцы «Лады-Калины» Спорт могут столкнуться с тем, что при тюнинге установить новый бампер на авто будет непросто, поскольку он с трудом размещается на своём штатном месте. При снятии бампера на морозе могут возникнуть сложности, связанные с некоторыми особенностями крепления. Посоветовать владельцам таких машин можно только одно: выполнять ремонтные работы с участием опытного автомеханика либо водителя, который уже проводил подобную процедуру на этой модели.

Как снять повреждённую деталь

Чтобы демонтировать разбитый бампер «Лады-Калины» Седан, нужно придерживаться следующего алгоритма:

  1. Открывают капот, на верхней грани передней решётки находят болты и, стараясь не повредить краску и пластик, выкручивают их. Сдвинув вверх, извлекают решётку, откладывают её в сторону.
  2. Под решёткой на бампере находится пара саморезов и два болта. Нужно выкрутить их все.

Для удобства демонтажа поворачивают руль в сторону.

Видео: пошаговая инструкция снятия детали с «Лады-Калины»

Как установить задний бампер

При замене детали нужно иметь в виду, что в случае с Универсалом вначале необходимо открутить 3 болта с нижнего крепления бампера к кузову авто, а при работе с «Ладой-Калиной» Хэтчбек начинать нужно со снятия двух болтов и пары саморезов. Дальнейшие операции выполняются на обеих моделях одинаково.

Необходимые инструменты

К вышеуказанному набору инструментов, необходимых для демонтажа переднего бампера, добавьте WD40 — технический аэрозоль для защиты и смазки поверхностей металла.

Снятие детали с «Лады-Калины» Универсал

Пошаговый алгоритм демонтажа детали приведён ниже:

  1. Три болта находятся внизу, под задней частью бампера. Так как они могут закислиться, смачивают их WD40. Один из болтов находится рядом с выхлопной трубой, пара других чуть правее.
  2. Выкручивают все болты, крепящие по бокам бампер к кузову автомобиля. Несколько болтов с каждой стороны легко доступны со стороны колёсных арок.

С левой стороны также отсоединяют защёлку, но поскольку бампер больше ни к чему не крепится, надо быть готовому подхватить его, если он неожиданно начнёт падать.

Подробно останавливаться на снятии усилителей мы не будем. Каждый из них крепится на трёх болтах, которые хорошо видны: один по центру, пара по краям. Вывинтить их довольно просто.

Видео: как разобрать задний бампер «Лады-Калины»

Чтобы поставить на место задний бампер автомобиля, необходимо выполнить описанные выше действия в обратном порядке. На всю процедуру у вас уйдёт от полутора до двух часов.

Замена бамперов на Ладе Калине, как, собственно, и на более поздних моделях ВАЗа, по силам рядовому автолюбителю. Минимальный набор инструментов, требуемый для снятия и крепления бамперов, найдётся у любого автомобилиста, а сам процесс займёт несколько часов, если есть необходимые инструменты.

Снятие и установка переднего обвеса

Поскольку бампер автомобиля крепится во многих местах, в том числе и снизу, то удобнее всего выполнять работы на смотровой яме. При необходимости можно справиться и без неё, но тогда придётся искать нижние винты на ощупь либо ложиться под машину, чтобы их увидеть.

Перечень инструментов для разборки довольно короткий:

  • отвёртки разной длины с крестообразным шлицом;
  • торцовый ключ или головка на 10 мм;
  • удлинитель и вороток с «трещоткой».

Статья в тему: Что такое катализатор в автомобиле

На данный момент существует 2 поколения машин ВАЗ 1118, причём разбираются они по-разному. Поэтому рассматривать порядок работ нужно по отдельности для каждой модификации.

Калина 1

Если у вас установлены противотуманные фары, то перед началом работ отключите аккумуляторную батарею и действуйте по такому алгоритму:

  1. Откройте крышку капота и открутите 3 самореза, удерживающих пластмассовую решётку радиатора, и аккуратно снимите её.
  2. То же самое проделайте с нижней решёткой, вывернув 2 винта её крепления.
  3. За решёткой находятся 2 самореза, крепящих сам бампер, выкрутите их.
  4. Переместитесь в смотровую яму и открутите 3 нижних болта, расположенных по центру.
  5. Выверните 2 пары нижних саморезов, находящихся по бокам. Они крепят обвес к подкрылку снизу.
  6. Ещё 2 пары винтов находятся в передней части колёсных арок, их выкручивайте в последнюю очередь.
  7. Когда весь крепёж выкручен, бампер продолжает держаться на пластмассовых защёлках. Чтобы его снять и не отломать фиксаторы, подденьте руками боковой край элемента (возле колеса) и аккуратно потянит в сторону, выводя защёлки из зацепления.
  8. Подайте обвес немного вперёд и снимите с автомобиля. В это время помощник должен поддерживать другой конец детали, предотвращая её падение.

Под снятым элементом зачастую обнаруживается коррозия кузовных деталей. Чтобы увидеть всю картину, снимите пластиковый усилитель (нужно открутить 3 болта) и удалите ржавчину с последующим подкрашиванием этих участков.

В случае коррозии кузовных деталей снимите пластиковый усилитель и удалите ржавчину

Важный момент при установке нового бампера — необходимо правильно надеть его на место и зафиксировать защёлки.

  1. Одну сторону элемента надевайте сразу, а вторую — натягивайте вместе с помощником. Он должен нажимать на угол детали спереди, а вы — сбоку, до характерного щелчка.
  2. После чего прикрутите все винты на места.
  3. Подсоедините разъёмы.
  4. Поставьте решётки.

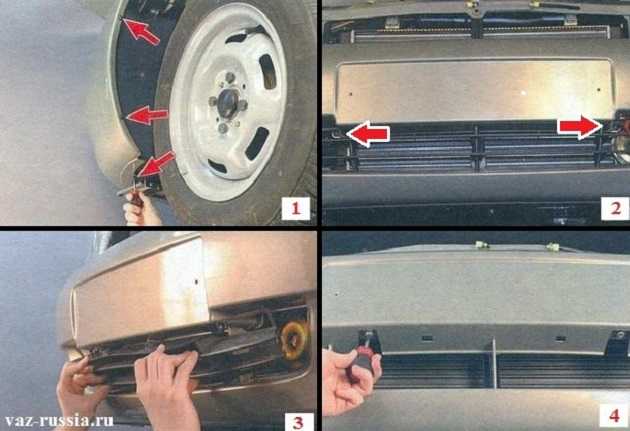

Фото точек крепления детали

Снизу к кузову бампер прижимают 3 болта 2 пары саморезов крепят обвес по краям 2 самореза соединяют элемент с подкрылком Точки верхнего крепления Чтобы снять решётку, надо открутить потайные винты Доступ к этим болтам открывается после удаления решётки

Передний бампер на Калине 2

На новой модели передний обвес крепится иначе: нижние винты стоят далеко от отсвеса элемента, так что без смотровой канавы их откручивать очень неудобно. Зато не нужно демонтировать решётки радиатора, чтобы добраться до скрытых креплений. Операция по снятию производится так:

  1. Откройте капот и снимите «минусовую» клемму аккумулятора.
  2. Из смотровой ямы отверните 3 болта, прикрученных к днищу авто. Два из них находятся по центру, третий — в стороне (справа по ходу движения).
  3. Выкрутите 2 пары нижних саморезов, размещённых по краям бампера.
  4. Как и в Калине 1, открутите 2 пары винтов, соединяющих деталь с подкрылком и находящихся спереди колёсных арок.
  5. Отверните 6 болтов верхнего крепления обвеса, они находятся на горизонтальной панели над радиатором.

Процедура демонтажа и замены переднего обвеса выполняется вместе с помощником, как это описано выше. Сразу после снятия элемента отсоедините колодки электропитания противотуманных фар, а при установке не забудьте подключить их обратно.

Где располагается крепеж — фото

Болты на Калине 2 располагаются довольно глубоко Пара саморезов соединяет подкрылок с бампером 6 болтов верхнего крепления Статья в тему: Неисправности кондиционера автомобиля – что может оставить нас без прохлады?

Зачем его снимают

Речь о том, что нужна замена бампера, заходит в ряде случаев, не всегда непосредственно касающихся этой детали. Иногда для подобных манипуляций достаточно того, что запчасть, располагающаяся рядом с ним, требует замены или ремонта. Основные причины, по которым снятие переднего бампера Лада Калина, а также замена бампера могут быть нужными:

  1. Если пришло время реставрировать эту часть автомобиля, обновлять декоративное покрытие. Ведь оно регулярно подвергается внешним воздействиям различной степени агрессивности. В результате краска теряет вид, появляются царапины, вмятины и другие дефекты.
  2. Если понадобилась замена переднего бампера, то, чаще всего, причина в треснувшем углепластике, который не отличается ударопрочностью. Это может быть следствием столкновения с сугробом при повышенной хрупкости из-за особенностей погодных условий.
  3. Иногда данная деталь сильно страдает после аварий или иных несчастных случаев.
  4. Когда нужно заменить блок-фары головного света, также необходимо снятие бампера.
  5. Если надо установить передний обвес, придется сначала осуществить демонтаж основной детали, тюнинговать ее или же заменить готовым усовершенствованным вариантом.

Что для этого надо

Нужно создать условия для осуществления операции: предусмотреть возможности доступа под машину. Лучший способ – обеспечить смотровую яму, на крайний случай, подъемник. Они нужны для визуального контакта с деталями и самим устройством еще перед тем, как снять бампер на Калине.

Если такой возможности нет, задача остается выполнимой, однако, условия усложняются: придется работать на ощупь. Это значит, что будет стоять задача: определить, где расположены гайки и открутить их. Можно также лечь спиной под автомобиль.

Рекомендуется оставить затею приступать к удалению переднего бампера Калина в одиночку и делать это с напарником или помощником. В некоторых моментах понадобится вторая пара рук, а из инструментов надо иметь:

  • фигурную отвертку;
  • торцевой ключ номер 10, головка также подойдет;
  • удлинитель;
  • вороток.

Это все пригодится, и если будет производиться замена бампера, и просто его демонтаж.

Важно не забыть удалить «массу» с аккумулятора, чтобы после того, как электроприборы отключены, не произошло короткого замыкания

Калина-1

Перед тем, как снять передний бампер Лада Калина -1, стоит ознакомиться с инструкцией, ведь повредить деталь труда не составит, а вот исправить будет проблематично.

Сначала под открытым капотом надо найти пластмассовую решетку радиатора, которую закрепляют 3 самореза. Открутив их, удалить и пластик. Ниже также есть подобная деталь, замена  бампера предполагает и ее демонтаж путем откручивания 2 саморезов. Осталось осуществить отсоединение ПТФ, свинчивание двух крепежей основной детали (они позади решетки), чтобы начать работать из смотровой ямы.

Снизу найти 3 болта, которые можно считать центральными крепежами, и выкрутить их. Также надо избавиться от 2 пар саморезов, локализующихся по бокам, они закрепляют обвес и подкрылки. То же самое нужно сделать с винтами, закрученными в колесных арках спереди.

Последний этап – открепление пластиковых защелок, вывод их из сцепления. Владелец должен услышать щелчок перед тем, как снять передний бампер на Калине. Этот шаг лучше делать двум людям, чтобы запчасть не имела шансов повредиться в процессе демонтажа. Ведь это длинный предмет, может вывалиться из рук и деформироваться, тогда он не выполнит свои функции, и может понадобиться замена бампера.

Калина-2

Этот автомобиль является моделью нового поколения, поэтому замена бампера или его удаление отличаются от первого варианта. Данная процедура выглядит следующим образом:

  1. Надо выкрутить 3 болта крепления, располагающихся снизу (пара из них центральные, последний — слева).
  2. Извлечь 4 самореза, которые являются краевыми крепежами, без этого замена бампера не сможет быть осуществлена.
  3. Открутить по паре саморезов-крепежей подкрылков с каждой стороны.             .
  4. Найти сверху 6 болтов, удалить их по очереди.
  5. Путем поддевания и отщелкивания пластиковых замочков, слегка сдвинуть бампер вперед, чтобы разблокировать их.
  6. Позвать напарника, чтобы взять деталь с каждой стороны и аккуратно снять, не повредив запчасть.

Установить можно так же, как снять передний бампер Лада Калина, только в обратной последовательности.

Причины снятия и замены бамперов

В процессе эксплуатации эти элементы облицовки кузова подвергаются многочисленным механическим воздействиям, отчего портится лакокрасочное покрытие изделий, появляются сколы и даже трещины. Не говоря уже об ударах при авариях или других обстоятельствах.

Справка. В зимний период хрупкость пластика повышается под воздействием низких температур, поэтому сломать его становится проще. Чтобы получить трещину, достаточно упереться бампером в высокий сугроб.

Особенно сильно страдает передний обвес авто Лада Калина, куда попадает грязь из-под колёс и камни от встречных машин. Испорченное лакокрасочное покрытие можно восстановить, а сломанную пластмассу — запаять, но иногда проще заменить бампер, учитывая, что это можно сделать своими руками.

Причиной снятия и замены облицовочных элементов ВАЗ 1118 могут быть и другие обстоятельства:

  • если есть возможность выполнить ремонт и покраску сломанной детали, её надо демонтировать с автомобиля;
  • когда нужно осуществить другие виды кузовного ремонта или поменять приборы головного света (блок — фары);
  • хозяину машины не нравятся стоковые бамперы и он желает сделать небольшой тюнинг — поставить элементы другой формы.

Справка. Часть автомобилей в бюджетной комплектации оснащалась чёрными неокрашенными обвесами. Чтобы улучшить внешний вид авто путём покраски или замены деталей, их всё равно нужно демонтировать.

Как подобрать новый бампер для Лады Калины

Как правило, обвесы для ВАЗ 1118 продаются некрашеными. Такие детали есть смысл покупать, когда у автомобиля в результате ДТП были смяты несколько кузовных элементов, например, бампер с крылом и капотом. Тогда они неизбежно будут перекрашиваться.

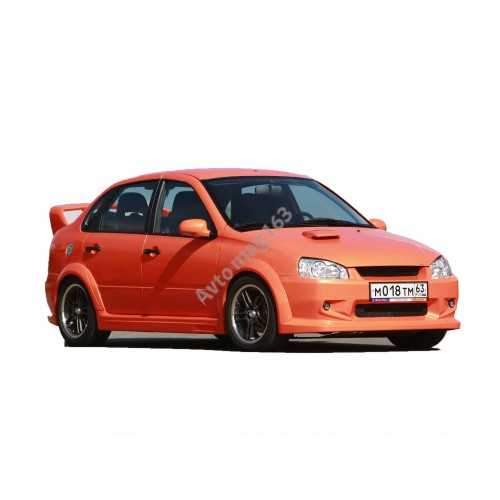

Так выглядит тюнинговый бампер серии Booster

В продаже есть и окрашенные детали, владельцу Калины остаётся только подобрать цвет по номеру в каталоге.

При покупке новых элементов стоит учесть следующие рекомендации:

  • внимательно осмотрите изделие на предмет трещин (особенно в точках крепления) и сколов лакокрасочного покрытия;
  • проверьте пластик, из которого сделан бампер — он должен быть эластичным, жёсткие изделия могут быстро потрескаться от малейших ударов;
  • убедитесь, что в тюнинговых деталях сделаны проёмы для монтажа противотуманных фар;
  • сравните со старым элементом — замечательно, если внутри обвеса есть дополнительные рёбра жёсткости.

Цены изделий довольно демократичные.

Стоимость штатных (седан, хэтчбек, универсал) и некоторых тюнинговых обвесов — таблица

Тип бампера Передний штатный Передний тюнинговый Booster Передний тюнинговый «Снайпер» Задний штатный седан Задний штатный хэтчбек Задний штатный универсал Задний тюнинговый «Снайпер»
Цена некрашеной детали, руб. 2 750 3 455 3 500 2 560 2 620 2 620 3 455
Стоимость крашеной детали, руб. 3 390 5 200 4 440 3 140 3 200 3 300 5 440

Как установить бампер «Я робот»

Цены на бамперы на Калину колеблются в пределах 3,5 тыс. руб. Цвет детали должен совпадать с цветом кузова. Усилитель можно купить за 1 тыс. руб., а решетку — за 800 руб. В итоге цена полного обвеса для автомобиля Lada Kalina составит около 8,8 тыс. руб.

Процесс монтажа не представляет особых сложностей, но сначала нужно, конечно, снять бампер. При установке модели «Я Робот» на Lada Kalina может понадобиться определенная доработка. Наличие буксировочной петли при этом не потребуется. Например, из-за отсутствия в его нижней части пластика, позволяющего крепить деталь к брызговику либо при плохом закреплении сетки.

Для удобной установки необходим специальный хват. Следует отказаться не только от крюка, позволяющего осуществлять буксировку, но и от усилителя. С покраской стоимость монтажа составит 4600 руб. Поскольку слой лакокрасочного покрытия должен быть тонким, окрасить обвес лучше своими руками. В процессе окрашивания можно остановиться на линиях решетки, а также воздухозаборниках.

Поскольку бампер на Калину «Я Робот» более низкий, чем штатный, он меньше на несколько сантиметров. По этой причине существует большая вероятность его поломки. При закреплении к крыльям с помощью одного верхнего самореза обвес будет выгибаться внутрь при задевании «юбкой». Это связано с наличием свободного хода в нижней части крыла.

Бампер – эта та деталь, которая нуждается в замене чаще всего. Дело в том, что он часто повреждается при ДТП, из-за чего требуется проводить ремонтные и покрасочные работы. Естественно, что далеко не всегда для их выполнения требуется обращаться в специализированные ремонтные организации, так как для выполнения подобных работ вполне достаточно общих навыков. Именно поэтому, как снять бампер на Калине необходимо знать каждому владельцу автомобиля этой марки.

Демонтаж и крепление задних обвесов

Для снятия заднего бампера модели первого поколения набор инструментов нужно дополнить короткой крестообразной отвёрткой, поскольку вставить длинную между шиной и аркой колеса невозможно, а крутить сбоку — неудобно. Кроме того, для крепления к подкрылку использованы саморезы под ключи TORX (так называемая звёздочка).

Более поздние поколения автомобилей в кузове хэтчбек и универсал разбирать ещё сложнее, потому что для снятия обвеса в них приходится демонтировать задние фонари. Первичный крепёж элементов также предусмотрен на защёлках, поэтому снимаются они таким же образом, как и передний бампер. Но из-за разницы в конструкции разборку надо рассматривать по отдельности.

Для установки заднего обвеса необходимо повторить представленный алгоритм в обратном порядке.

Снятие заднего элемента Калины 1

Работы по разборке можно провести без смотровой ямы, поскольку нижние болты находятся близко к свесу и доступ к ним ничем не затруднён. Порядок действий такой:

  1. Выкрутите 3 самореза, расположенные в задней части колёсной арки. Два из них удерживают брызговик, третий находится чуть выше.
  2. Сзади брызговика есть ещё 1 болт с головкой 10 мм, открутите его.
  3. Ключом на 10 мм выверните 3 болта, крепящих бампер снизу. Два из них стоят посередине, третий — немного левее (по ходу движения).
  4. Откройте крышку багажника и выкрутите 4 самореза верхнего крепления обвеса.


Главное — аккуратно оттянуть край детали и освободить защёлки

Дальше действуйте таким же образом, как и с передним элементом. Оттяните боковину детали, разблокировав пластмассовые защёлки, и аккуратно снимите её вместе с помощником. Если нужно добраться до кузова, то открутите ещё 3 болта и демонтируйте пластиковый усилитель бампера.

Места, где находятся крепежи

Один винт прячется с задней стороны брызговика Доступ до 4 верхних болтов открыт всегда Возле колеса есть 3 самореза, два из них — под ключ TORX Снизу деталь прикручена на 3 болта

Отличия в разборке Калины 2

Чтобы снять задний бампер автомобиля в кузове универсал и хэтчбек, понадобится открыть доступ к болтам, что прячутся под нижней частью фонарей, для чего последние придётся снять. Их крепёж состоит из болтов с головками под ключ 8 мм, расположенными за резиновым уплотнителем крышки багажника. Болты нужно открутить, а фонари — вытащить, отключив все провода.


2 из 8 болтов прячутся под задними фонарями

Снятие обвеса с кузова хэтчбек 2 производится в таком порядке:

  1. Снизу деталь прикручена к кузову парой болтов (стоят посередине) и двумя саморезами (по краям). Ослабьте и выкрутите их.
  2. Под колёсными арками выверните 3 самореза (ключи TORX T10 и T20) и удалите из брызговика резиновый фиксатор.

    Кроме 3 винтов под ключ TORX, здесь есть заглушка

  3. Открутите 8 болтов верхнего крепления. Шесть из них находятся возле порога багажного отделения, ещё два — в гнёздах снятых фонарей.Расположение нижних болтов

    На хэтчбеке пара болтов стоит по центру, а пара винтов — по бокам

  4. Теперь разблокируйте защёлки и демонтируйте бампер.

Отличие разборки Калины 2 в кузове универсал заключается в том, что снизу элемент крепится к кузову на 3 болта, а боковых винтов нет. В других местах крепление такое же — по 3 самореза под арками и 8 болтов вокруг багажного проёма.


В кузове универсал обвес снизу прикручен на 3 болта

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
