Замена и снятие бензонасоса на лада калина: фильтр, сетка, фото

Устранение неисправности бензонасоса Калина

В случае корректной работы электрики, объектом пристального изучения остается топливный насос. Замена бензонасоса в сборе — это крайняя, и вовсе не обязательная, мера.

Если топливный насос не включается при нормальной работе электрической сети, то снимите устройство, чтобы проверить бензонасос. Для проверки работоспособности бензонасоса необходимо снимать крышку, которая находится в задней части салона автомобиля, и доставать сам агрегат.

Если насос не качает или качает с перебоями, возможно необходима замена сетки бензонасоса Калина. Снимаем крышку, отсоединяем шланги и провода, с помощью отверток отжимаем стопорное кольцо и получаем доступ к насосу. Само устройство находится в бензобаке и забирает бензин непосредственно из емкости.

Регламентные работы, в которых была бы предусмотрена замена сеточки, не прописаны в инструкции по эксплуатации Лада Калина. Ремонт бензонасоса с целью замены сеточки следует обычно выполнять после 50 тыс. км пробега обязательно, так как топливо на российских заправках в основном низкого качества.

При демонтаже это можно оценить визуально, сеточка из белой превращается в грязно-бурую с вкраплением механических остатков металла, грязи и масла. На дне стакана при демонтаже можно увидеть твердые частицы неизвестного происхождения, которые могли попасть в бак только при заправке топлива.

Существует также мнение некоторых экспертов о возможности промывки сеточки без ее замены

Но принимая во внимание стоимость этой детали, которая не превышает 100 рублей, целесообразность промывки при довольно сложной процедуре снятия-установки бензонасоса подвергается большому сомнению.. Отдельно стоит указать на культуру проведения ремонтных работ: все детали после разбора должны быть очищены от грязи, посторонних примесей, тщательно промыты и установлены на прежнее место без применения излишней силы. При замене сеточки целесообразно заменить и фильтр тонкой очистки, который расположен в арке заднего правого колеса около поддомкратной чашки

Регламентные работы по замене фильтра предусмотрены при обслуживании через каждые 30 тыс. км пробега

При замене сеточки целесообразно заменить и фильтр тонкой очистки, который расположен в арке заднего правого колеса около поддомкратной чашки. Регламентные работы по замене фильтра предусмотрены при обслуживании через каждые 30 тыс. км пробега.

Отдельно стоит указать на культуру проведения ремонтных работ: все детали после разбора должны быть очищены от грязи, посторонних примесей, тщательно промыты и установлены на прежнее место без применения излишней силы. При замене сеточки целесообразно заменить и фильтр тонкой очистки, который расположен в арке заднего правого колеса около поддомкратной чашки. Регламентные работы по замене фильтра предусмотрены при обслуживании через каждые 30 тыс. км пробега.

При прокачке бензина до форсунки на пути установлены еще 2 сетки для очистки топлива. Одна располагается перед регулятором давления топлива, и последний очистительный рубеж установлен перед входом в форсунку. Но до этих фильтров бензин поступает в свободном от грязи состоянии и диагностика неисправностей по этим барьерам практически не проводится, из-за малой вероятности необходимости замены.

Топливная система автомобиля Лада Калина представляет собой надежную и отлаженную комбинацию агрегатов, которые способны обеспечить бесперебойную работу машины в течение длительного периода времени при своевременном и правильном проведении профилактических работ. Они включают в себя обязательную замену фильтра тонкой очистки, через каждые 30 тыс. км и, крайне желательную, замену сеточки бензонасоса, примерно через 50 тыс. км.

Устойчивую работу двигателя обеспечивает целый ряд систем и механизмов. Одной из таких систем, в том числе и для Лады Калина, является система питания. Среди составных частей этой системы ключевую роль играет бензонасос, который обеспечивает бесперебойную подачу топлива к деталям впрыска бензина — специальным форсункам.

Топливный насос Лада Калина: как заменить

Погружной топливный насос «Лада-Калина», как и в других автомобилях необходим для подачи бензина в камеру сгорания ДВС. Насос активируется сразу при включении зажигания и поддерживает рабочее давление до тех пор, пока автомобиль не заглушат или не закончится топливо.Бензонасос является частью модуля, в состав которого входят регулятор давления топлива, который изменяет параметры подачи, когда водитель работает педалью акселератора. Также в составе модуля есть датчик, который отправляет данные на приборную панель, на указатель уровня топлива. Помимо этого конструкция топливного фильтра предусматривает наличие мелкоячеистой сеточки для грубой очистки топлива.

Производителем заявлен ресурс топливного насоса на Lada Kalina в 160 тысяч километров. Самая распространенная модель агрегата — погружной роторный бензонасос марки «Бош». В онлайн-магазинах такой доступен приблизительно за 2500 рублей.

Признаки неисправностей

Есть несколько признаков, по которым можно определить, что не работает топливный насос «Калина»:

  • автомобиль не заводится или практически сразу же глохнет;
  • «Калина» при движении дергается;
  • автомобиль не развивает максимальных оборотов;
  • посторонние шумы или скрежет, доносящиеся из топливного бака.

Схожие симптомы наблюдаются также при засорении топливного фильтра. Поэтому перед тем как снять топливный насос на калине, сперва замените фильтрующий элемент. Если «симптомы» не исчезнут — ремонтируйте или меняйте топливный модуль.

Распространенные неисправности бензонасоса на «Калине»:

Описанные выше виды неисправностей требуют замены бензонасоса. Единственный тип работ доступный автовладельцу — чистка фильтрующей сеточки.

Замена топливного насоса Калина

Перед заменой ознакомьтесь с эксплуатационным руководством, чтобы изучить расположение элемента топливной системы, специфику примыкающих топливных магистралей и виды крепежа

При работе важно следовать изложенному алгоритму, чтобы не нарушить функционирование системы подачи топлива. Повреждение топливопровода или неправильная сборка топливного модуля могут повлечь порчу мотора и даже возгорание автомобиля

Для проведения работ автовладельцу потребуются:

  • пассатижи;
  • молоток;
  • отвертки под плоский и крестовый шлиц.
Последовательность замены бензонасоса Lada Kalina

До начала работ нужно «обесточить» «Калину», скинув клеммы аккумулятора. Ремонтные процедуры должны проводиться вдали от огня и мест, где возможно высекание искры.

  1. Демонтируем заднее сиденье и обшивку пола;
  2. Под сиденьем расположена крышка топливного бака, закрепленная 4-мя «крестовыми» болтами. Откручиваем;
  3. Теперь у автовладельца есть доступ к верхней крышке бензонасоса;
  4. Теперь требуется «отцепить» от насоса все штекеры и штуцеры. Для удаления штекера питания нужно отжать фиксатор вверх, а штекер потянуть в сторону. Сам штекер питания находится с левой стороны крышки бензонасоса;
  5. Для извлечения штуцеров необходимо пользоваться пассатижами. Стопорный фиксатор отжимается рукой, после чего сам штуцер вынимается пассатижами. Главное не перепутать штуцеры: на верхнем фиксатор зеленого цвета, на нижнем — металлического;
  6. После демонтажа штуцеров максимально очищаем крышку бензонасоса — грязь не попадет в бензобак;
  7. Демонтаж фиксирующего кольца крышки бензонасоса: берем плоскую отвертку, приставляем к контуру кольца и несильно простукиваем молотком так, чтобы кольцо двигалось по часовой стрелке. Фиксатор должен выскочить — крышка будет доступна;
  8. Открываем крышку, аккуратно тянем насос вверх, чтобы не повредить примыкающие элементы. Дополнительно смотрим, чтобы в бак не попал песок;
  9. Берем новый насос, аккуратно погружаем в технологическое отверстие. Крепим крышку. Далее сборка осуществляется в обратном порядке.

После ремонта нужно завести «Калину», проехать несколько минут. Во время работы необходимо проконтролировать работу ДВС в разных диапазонах оборотов, на холостом ходу; также требуется быть внимательным к различным шумам в топливном баке.

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Особенности замены предохранителей на Ладе Калине своими руками

Автомобиль Лада Калина заслужил репутацию комфортного и надежного автомобиля. Но, как и все транспортные средства, и он не застрахован от различного рода поломок. Достаточно часто отказывает то или иное электрооборудование. Некоторые поломки некритичны, к примеру, не работает прикуриватель, но есть и такие, что могут полностью сделать недвижимым ваше транспортное средство.

Это, в первую очередь, отказ такого важного узла, как бензонасос. Не всегда для того, чтобы восстановить работоспособность потребителя, нужно его менять, очень часто вполне достаточно для восстановления его работоспособности заменить предохранитель и реле, отвечающее за него

Автомобиль Лада Калина

Сразу скажем, что на автомобиле Лада Калина электроцепи защищены электропредохранителями и реле, размещенными в нескольких отсеках. К примеру, предохранитель, отвечающий за прикуриватель, расположен в основном отсеке под панелью, а бензонасоса — в дополнительном.

Все блоки с электропредохранителями установлены в легкодоступных и удобных местах, поэтому смена и проверка защитных элементов не вызовет трудностей даже у начинающего автолюбителя.

Где находится блок предохранителей?

Самый большой отсек, в котором собрана большая часть предохранителей и реле, расположен в левой части приборной панели и закрыт крышкой. Второй, в котором расположены элементы, отвечающие за системы управления силовым агрегатом, расположен в облицовке туннеля пола. Именно в нем находится предохранитель бензонасоса.

Расположение блока предохранителей и реле на Ладе Калина

Инструкция по снятию и замене

Замена и определение негодного элемента как в первом, так и во втором блоке происходит примерно по одинаковой схеме, поэтому рассмотрим процесс замены на примере того, который установлен слева от приборной панели.

Схема на обратной стороне крышки

Подготовка

Обязательно запомните, что перед тем, как проводить работы с электрооборудованием, неважно, отказал прикуриватель или бензонасос, первым делом нужно обесточить систему. Для этого глушим двигатель и снимаем минусовую клему аккумуляторной батареи

В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине.

  1. Находим расположение блока, это несложно — конструктора расположили его в левой стороне торпедо под крышкой.
  2. Открываем крышку.
  3. По схеме и таблице устанавливаем расположение необходимого нам защитного элемента.
  4. В блоке находится пинцет, при помощи которого извлекаем требуемый элемент.
  5. Осматриваем его.
  6. Проверяем при помощи омметра или лампы.
  7. Если спираль перегоревшая ставим новый, равноценный по номиналу.
  8. Подсоединяем снятую клемму АКБ.
  9. Заводим автомобиль.
  10. Смотрим, заработал ли наш потребитель или нет.
  11. Если все в порядке, значит работа окончена. Если потребитель не заработал или электропредохранитель перегорел снова, значит все серьезнее. Возможно, нужно провести проверку цепи или демонтировать потребитель и проверить его.

Схема расположения реле и электропредохранителей

Расшифровка схемы представленной на фото.

Запрос вернул пустой результат.

Работы с блоком, в котором находится элемент защищающий бензонасос и другие элементы, несущие ответственность за работу двигателя, проводятся аналогично.

Запрос вернул пустой результат.

Защитный элемент рассчитанный на 15 ампер, отвечающий за бензонасос Лады Калина, на фото обозначен F2. Для того, чтобы его снять, понадобиться пинцет. Все остальные работы проходят также как в большом отсеке.

Рекомендации по эксплуатации

  1. Если вы — ответственный автовладелец, то обязательно возите с собой комплект электропредохранителей различного номинала. Возможно, они выручат вас в какой-то момент.
  2. Ни в коем случае не ставьте проволочки или жучки. Это может привести не только к выходу из строя электропотребителя, но и привести к пожару.
  3. Допустима замена только на элемент такого же номинала.
  4. Перед работами не забывайте обесточить систему.

Извините, в настоящее время нет доступных опросов.

В этом видео показано, какая опасность подстерегает водителя в случае, если он решит сэкономить и установить дешевый китайский электропредохранитель. При замыкании в нем не перегорает токопроводящая часть, а он начинает просто дыметь. Такая экономия может привести к пожару. Приобретайте комплектующие и расходники только в магазинах с хорошей репутацией иначе вы рискуете потерять свой автомобиль.

Порядок обслуживания бензонасоса, возможные неисправности

Не всегда следует прибегать к немедленной замене бензонасоса Калина, ведь для начала можно провести его ремонт. Но для этого заранее следует подобрать нужный инструмент.

Для этого устройства обычно контролируют два параметра: рабочее давление и производительность при работе. Уже после снятия устройства можно проверить и потребляемый ток при номинальной и полной нагрузке. Но для таких замеров понадобится уже специализированный стенд.

Первоначальным пунктом контроля станет напряжение разъема, который питает бензонасос от бортовой системы питания автомобиля. Оно не только должно равняться 12 В или даже чуть превышать это значение, но и при работе машины должен отчетливо слышаться шум работающего устройства.

Недостаток такого способа контроля заключается в невозможности обнаружения ненадежного контакта в электрической цепи на пути к разъему. Любая неплотность соединения, в блоке предохранителей, реле бензонасоса, приведет к тому, что полученные 12 В на клеммах до насоса покажут те же 12 В. Но работающий насос получит всего несколько вольт и работать нормально не сможет.

Также неисправностью в такой ситуации может стать поломка реле бензонасоса. Эту неисправность диагностировать легко, поскольку на панель приборов выведена специальная символика, которая позволяет водителю увидеть ошибку в работе этой детали.

Все реле управления находятся в салоне автомобиля и при неисправной работе выделяют себя характерными щелчками. Заменить реле бензонасоса самостоятельно не составляет труда, достаточно по специальным нанесенным символам распознать место его установки.

Детали бензонасоса в разобранном виде

Проверка создаваемого давления заключается в контроле этого параметра в режим подкачки насоса, когда тот после поворота ключа на 1,5-2 секунды включается, чтобы добавить топливо в трубопроводную систему. У Лада Калина этот показатель составляет 0,8-1,2 кгс/см2. Если давление оказывается заниженным, то следует поискать причину такого явления, поочередно проверяя каждое звено: фильтр, сетку, топливный насос. В конечном итоге та деталь, которая препятствует быстрому наращиванию давления до нормального, будет заменена.

Одной из неисправностей бензонасоса является скорая потеря давления в топливопроводе после остановки двигателя. Причем эту неисправность тоже следует диагностировать правильно, потому что причин падения давления может быть несколько. Это и слабая форсунка системы питания, и обратный клапан насоса, и непосредственно регулятор давления.

Быстро падающее давление станет причиной неуверенного или долгого запуска двигателя, что особенно актуально при минусовых температурах. Несмотря на исправную в целом систему питания и зажигания, запуск мотора в мороз может просто разрядить ваш аккумулятор или не позволит совсем произвести запуск мотора.

Итак, если все-таки было установлено, что не работает бензонасос или требуется замена топливного фильтра (рабочие операции во многом совпадают), то необходимые работы нужно проводить в следующем порядке:

Снять давления в топливной магистрали. Для этого достаточно просто дать машине постоять в течение 30 минут после последнего запуска. Для большей уверенности, после обесточивания бензонасоса нужно провести короткий запуск мотора, чтобы выработать находящийся в топливопроводе бензин.
Обязательно обесточить автомобиль, отсоединив клемму «минус» на аккумуляторной батарее.
Обеспечить доступ к люку бензобака

Для этого откидывают задние сиденья и, отвернув крестовой отверткой 4 самореза, осторожно открывают люк, предотвращая попадание возможных загрязнений в бак.
Отсоединить электрический разъем пластиковой крышки топливного модуля, а также

Процесс снятия электрического бензонасоса своими руками

топливопроводные трубки с крышки. Работы следует проводить без приложения лишних усилий, чтобы избежать поломки пластиковых деталей крышки.
Снимают стопорное кольцо, для чего потребуется специальный съемник

Если будете пользоваться подручным инструментом, нужно запастись терпением.

Можно приступать к демонтажу блока насоса, аккуратно поднимая конструкцию вверх. Следует соблюдать аккуратность, поскольку легко можно повредить поплавок. При снятии нужно немного наклонять весь блок, вытягивая его по диагонали.
Если не работает бензонасос и нуждается в замене, установку нового механизма производить следует в обратном порядке. Перед установкой нового насоса желательно заполнить его топливом, поскольку сухой нагнетатель жидкости может не закачать топливо для начала работы насоса. Топливный насос не является устройством засасывающим, а только нагнетающим.

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

Проверка и чистка обратного клапана

2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).

Замена бензонасоса на Ладе Калина

Перед тем как осуществлять замену топливного насоса, следует ознакомиться с руководством по эксплуатации и узнать о расположении данного элемента топливной системы, о специфике топливных магистралей, а также о видах крепежей. Совершая демонтажные работы, следует придерживаться указанного алгоритма, чтобы не разладить функционирование системы подачи топлива. Нарушение работы топливопровода или же неверная сборка топливного насоса грозит проблемами в работе двигателя, а также возможным возгоранием автомобиля.

Для того чтобы проводить демонтажные работы бензонасоса, могут понадобиться:

  • молоток;
  • пассатижи;
  • несколько отверток.

Чтобы легко и быстро осуществить замену бензонасоса Лада Калина, необходимо соблюдать последовательность. Ремонт предстоит проводить вдали от огня, а также возможных мест высекания искры.

Замена топливного насоса производится поэтапно. Сначала нужно:

Демонтировать заднее кресло, а также обшивку в автомобиле.
Открутить расположенную под креслом крышку топливного бака.
Получив доступ к верхней крышке топливного насоса, отсоединить от него все штуцеры и штекеры.
Демонтировав все штуцеры, очистить крышку насоса, чтобы в него не попал мусор и пыль.
При помощи плоской отвертки, приставленной к контуру кольца, легонько простукивать молотком, чтобы кольцо начало двигаться по часовой стрелке

Когда фиксатор выскочит, можно будет открыть крышку.
После ее демонтажа следует взять новый насос и осторожно вставить его на место старого.. Далее процесс сборки осуществляется в обратном порядке

Далее процесс сборки осуществляется в обратном порядке.

После ремонтных работ необходимо завести автомобиль и проехаться на нем несколько минут. В пути нужно следить за работой ДВС при разных оборотах. Кроме этого, стоит прислушиваться к посторонним шумам, доносящимся из топливного бака.

Согласно инструкции, ремонтные работы по замене бензонасоса в Ладе Калина не займут более 2 часов. На практике обычно это время сокращается до 1 часа.

Бывает и такое, что после замены бензонасоса он так и не стал функционировать. В этом случае следует проверить предохранитель и реле, что расположены в монтажном блоке автомобиля. Данную неисправность очень легко распознать, ведь приборная панель выведет специальную символику, свидетельствующую о неправильной работе этой детали.

Абсолютно все реле управления находятся в салоне машины. Если в их работе происходит ошибка, то в машине послышится характерный щелчок в блоке предохранителей. Замена реле топливного насоса производится очень легко и быстро. Достаточно лишь найти его по данным, что выводятся на панель приборов.

Блок предохранителей и реле в салоне Лада Калина 1

Основной блок расположен в салоне автомобиля под панелью приборов со стороны водителя, за защитной крышкой, на которой с обратной стороны нанесены обозначение реле и предохранителей основного блока.

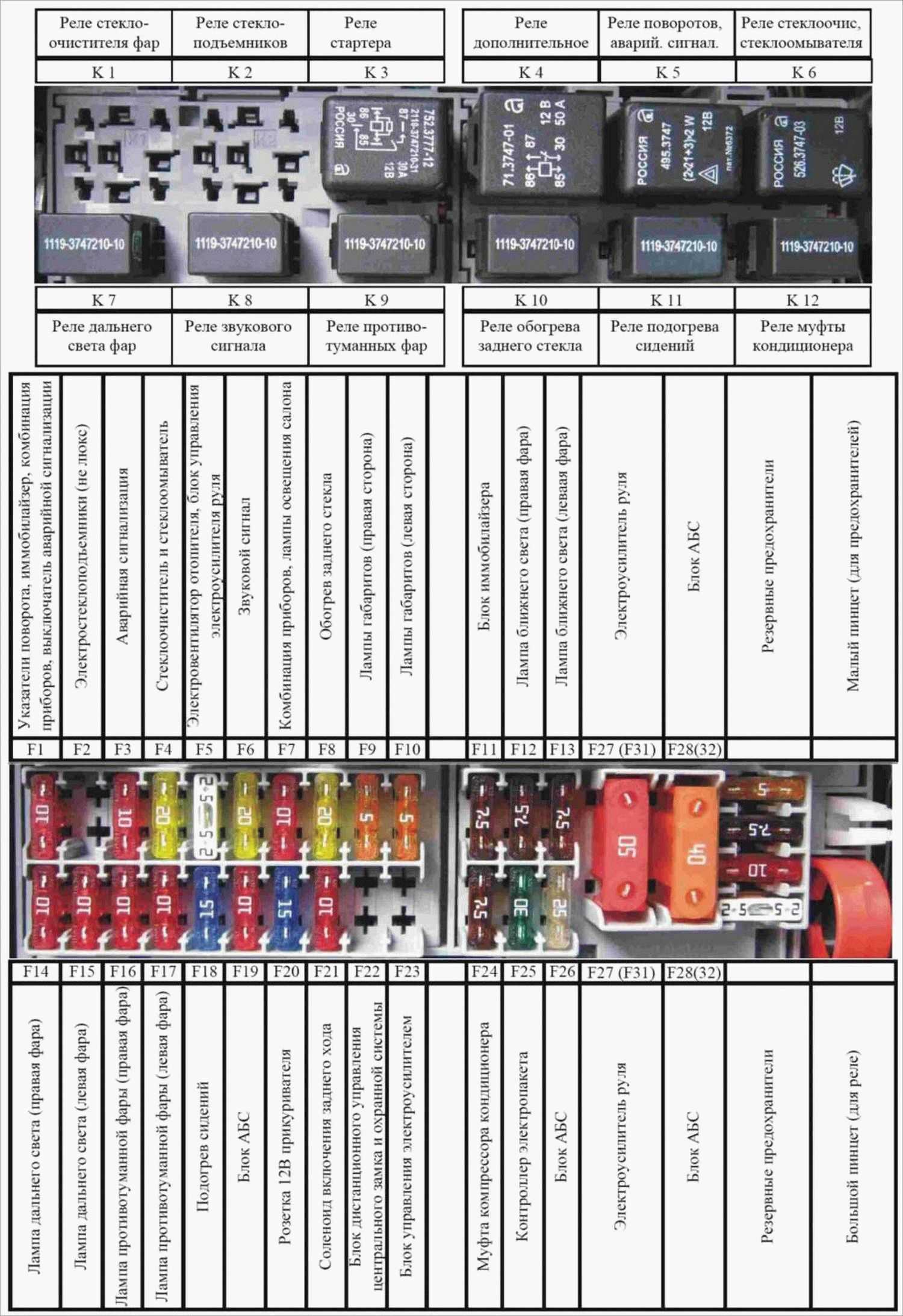

Схема предохранителей и реле в салоне Lada Kalina

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10    — реле включения указателей пово­рота и аварийной сигнализации, K5; 11    — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Номер предохранителя Ток, А Расшифровка
F1 10 Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)
F2 30 Электростеклоподъемники
F3 10 Аварийная сигнализация
F4 20 Стеклоочиститель и стеклоомыватель
F5 25 Электровентилятор отопителя, блок управ­ления электроусилителем рулевого управ­ления, предохранитель печки калины.
F6 20 Звуковой сигнал
F7 10 Щиток приборов, лампы освещения салона
F8 20 Обогрев заднего стекла
F9 5 Лампы габаритного света с правой сторо­ны автомобиля
F10 5 Лампы габаритного света с левой стороны калины
F11 7,5 Блок управления иммобилайзером
F12 7,5 Лампа ближнего света правой блок-фары
F13 7,5 Лампа ближнего света левой блок-фары
Ток, А Защищаемые цепи
F14 10 Лампа дальнего света правой блок-фары
F15 10 Лампа дальнего света левой блок-фары
F16 10 Противотуманная фара*
F17 10 Противотуманная фара*
F18 15 Подогрев сидений*
F19 10 АБС*
F20 15 Предохранитель прикуривателя Лада Калина
F21 10 Соленоид блокировки передачи заднего хода
F22 15 Блок дистанционного управления центральным замком и охранной системой автомобиля
F23 Блок управления электроусилителем рулево­го управления
F24 Резерв (муфта компрессора кондиционера калины)
F25 Резерв (контроллер электропакета)
F26 Резерв (АБС)
F27

(F31)

50 Электроусилитель рулевого управления
F28 50* Резерв, АБС

В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

Предохранители и реле системы управления двигателем Лада Калина

Цепи системы управления двига­телем защищены тремя плавкими предохранителями, расположенны­ми под крышкой в облицовке тун­неля пола.

Для доступ нужно поддеть отверткой и снять крышку с центральной консоли.

Расшифровка

Обозначение на изображении

Сила тока, А

Защищаемые цепи

F1

15

Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)

F2

15

Топливный насос, предохранитель бензонасоса калины.

F3

15

Электронный блок управления (цепи постоянного пи­тания)

Реле системы собраны в блок и установлены под централь­ной консолью. В блок дополнитель­но встроен предохранитель электро­вентилятора системы охлаждения двигателем.

Дополнительные реле и предохранитель расположены с правой стороны внизу панели приборов.

Чтобы доступа, необходимо снять правую накладку консоли панели приборов

Калина не заводится, Что делать когда Калина не заводится

Возвратиться к оглавлению

Топливный насос комплекса бухгалтерских программ питания Лада Калина является легкодоступным устройством как для самостоятельной диагностики хоть какой его неисправности, так и так же для самостоятельной смены. Исключение составляет проведение реставрации покоробленного устройства, так как контроль его номинальных характеристик есть вариант достоверно будет провести только с использованием нужного оборудования.

Обеспечить долговременную эксплуатацию установленного насоса можно, если топливный бак автомобиля свободен от загрязнений на деньке.

Принципиально также не только лишь вовремя проводить смену фильтра, но и одновременно часто очищать сетки грубой чистки горючего.

При использованию для вас длительно не пригодится смена бензонасоса. Фортуны!

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

плохо качает бензонасос и не создает нужного давления;
бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Читайте в этой статье

Замена топливного насоса Калина

Перед заменой ознакомьтесь с эксплуатационным руководством, чтобы изучить расположение элемента топливной системы, специфику примыкающих топливных магистралей и виды крепежа

При работе важно следовать изложенному алгоритму, чтобы не нарушить функционирование системы подачи топлива. Повреждение топливопровода или неправильная сборка топливного модуля могут повлечь порчу мотора и даже возгорание автомобиля

Для проведения работ автовладельцу потребуются:

  • пассатижи;
  • молоток;
  • отвертки под плоский и крестовый шлиц.

Последовательность замены бензонасоса Lada Kalina

До начала работ нужно «обесточить» «Калину», скинув клеммы аккумулятора. Ремонтные процедуры должны проводиться вдали от огня и мест, где возможно высекание искры.

  1. Демонтируем заднее сиденье и обшивку пола;
  2. Под сиденьем расположена крышка топливного бака, закрепленная 4-мя «крестовыми» болтами. Откручиваем;
  3. Теперь у автовладельца есть доступ к верхней крышке бензонасоса;
  4. Теперь требуется «отцепить» от насоса все штекеры и штуцеры. Для удаления штекера питания нужно отжать фиксатор вверх, а штекер потянуть в сторону. Сам штекер питания находится с левой стороны крышки бензонасоса;
  5. Для извлечения штуцеров необходимо пользоваться пассатижами. Стопорный фиксатор отжимается рукой, после чего сам штуцер вынимается пассатижами. Главное не перепутать штуцеры: на верхнем фиксатор зеленого цвета, на нижнем — металлического;
  6. После демонтажа штуцеров максимально очищаем крышку бензонасоса — грязь не попадет в бензобак;
  7. Демонтаж фиксирующего кольца крышки бензонасоса: берем плоскую отвертку, приставляем к контуру кольца и несильно простукиваем молотком так, чтобы кольцо двигалось по часовой стрелке. Фиксатор должен выскочить — крышка будет доступна;
  8. Открываем крышку, аккуратно тянем насос вверх, чтобы не повредить примыкающие элементы. Дополнительно смотрим, чтобы в бак не попал песок;
  9. Берем новый насос, аккуратно погружаем в технологическое отверстие. Крепим крышку. Далее сборка осуществляется в обратном порядке.
