Регулировка карбюратора ваз 2106 1976-2005: рассмотрим в общих чертах

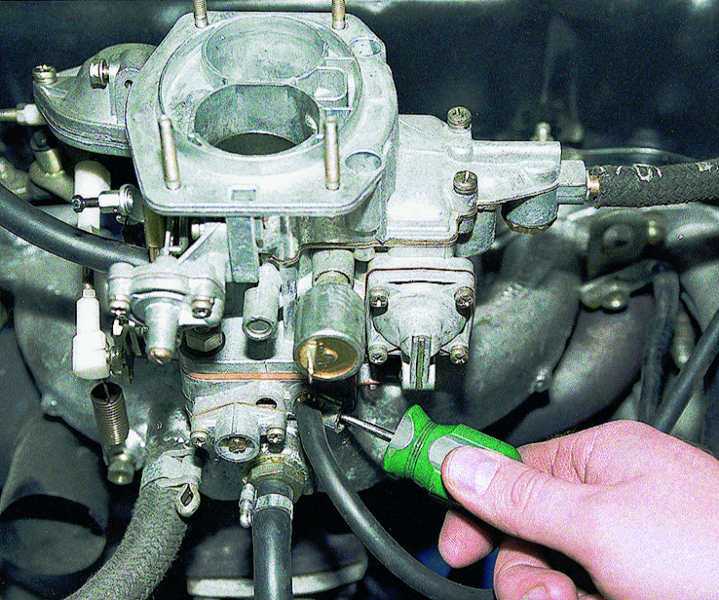

Как регулировать холостые обороты на карбюраторе Solex

Так же, как и в случае с «Озоном», перед регулированием холостого хода автомобильный ДВС необходимо прогреть до рабочего состояния, при этом должен быть исправным как сам двигатель, так и свечи зажигания, бензонасос, высоковольтные провода, не загрязнены воздушный и топливный фильтры. Воздушную заслонку следует открыть до упора (до конца утопить рукоять подсоса), затем приступить к регулировке ХХ с помощью винтов количества и качества:

  • большим винтом (количества), заворачивая его, увеличиваем обороты;
  • винтик качества закручиваем до тех пор, пока мотор не начнет сбавлять обороты, работать с перебоями, затем его выкручиваем до начала стабильной работы мотора;
  • с помощью обоих винтов добиваемся наиболее оптимального режима, установив холостой ход 850-950 об/ мин.

После операции по настройке следует проверить динамику и стабильность работы двигателя на ходу: мотор не должен глохнуть при резком сбросе газа, при движении не должно наблюдаться провалов, рывков и толчков.

Устройство карбюратора ВАЗ 2106

Качественное самостоятельное обслуживание любой из систем автомобиля требует подробного изучения узлов и механизмов, отвечающих за его работу.

Перед тем, как отрегулировать карбюратор на ваз 2106, необходимо рассмотреть основные агрегаты:

  • Система подачи и дозировки горючей смеси;
  • Управление заслонками обогащения смеси, положения дроссельной заслонки;
  • Устройство поплавковой камеры и основное ее назначение;
  • Работа насоса – ускорителя, механизмов холостого хода.

Вид на карбюратор со стороны привода дроссельных заслонок: 1 — воздушная заслонка; 2 — пусковое устройство; 3 — рычаг управления воздушной заслонкой; 4 -телескопическая тяга; 5 — рычаг привода дроссельной заслонки первичной камеры; 6 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 7 -возвратная пружина; 8 — тяга, связывающая дроссельную заслонку первичной камеры с рычагом управления воздушной заслонкой; 9 — шток пневмопривода; 10 — пневмопривод.

Процесс происходит путем заполнения поплавковой камеры горючим, в которой должен быть стабильный уровень. Топливо передается к распылительному механизму, где в свою очередь, смешивается с воздухом пропорциями 1 к 15, качество смеси регулируется дроссельной заслонкой.

Подготовка к настройке карбюратора

Ремонт и обслуживание автомобиля требует подготовленных инструментов и места.

Настройка карбюратора шестерки не исключение, для быстрой, грамотной работы требуется провести следующие действия:

  1. Автомобиль перед работой устанавливается на ровную поверхность, подготавливается место для разборки узлов в виде стола или чистой площадки. Емкость для промывки, чистая ветошь понадобятся обязательно.
  2. Подготовить набор ключей и отверток, без инструмента произвести работы не удастся.
  3. Приобрести в магазине автозапчастей ремонтный комплект, состав которого имеет все уплотнительные кольца, прокладки и механизмы.
  4. Разборка, регулировка карбюратора ваз 2106 происходит после комплектации инструмента, необходимого материала.

Регулировка тяги

Эта финальная процедура состоит из следующих этапов:

  • сначала надо открутить и снять корпус системы фильтрации и чистки воздуха;
  • после этого нужно померить расстояние между центральными направляющими тяг агрегата. Размер должен составлять ровно 80 мм (заводские параметры);
  • потом проверяется работа акселератора;
  • проверяется длина тяги и сравнивается со значением в книге по использованию автомобиля.

На этом работы по регулировке карбюратора оканчиваются. Иногда еще нужно выполнить настройку угла опережения зажигания. Все эти процедуры необходимы для бесперебойного функционирования карбюратора. Как мы видим, при соблюдении последовательности отрегулировать устройство либо выполнить его ремонт несложно

Важно только заранее ознакомиться с нюансами работы, дабы результат оправдал ожидания

Подача топливной смеси к цилиндрам в автомобилях семейства ВАЗ 2016 производится с помощью механизма под названием карбюратор. Механизм отвечает за стабильную работу двигателя, умеренный расход топлива. Не редки случаи, когда настройка карбюратора ваз 2106 выходит из строя, при таких ситуациях необходима его регулировка, техническое обслуживание. Ремонт производится на станциях технического обслуживания, большинство владельцев, для экономии средств стараются делать профилактику карбюратора своими руками.

Регулировка карбюратора ВАЗ 2107: поплавковая система

Чтобы отрегулировать поплавковую систему необходимо сделать следующее:

  1. Проверьте положение поплавка, в случае необходимости выровняйте кронштейн-держатель. Это необходимо для правильного равномерного опускания поплавка в камеру.
  2. Далее — регулировка с закрытым игольчатым клапаном. Откройте крышку камеры, затем отодвиньте в сторону поплавок и легонько потяните за язычок кронштейна. Задача заключается в том, чтобы добиться необходимой величины расстояние между прокладкой крышки и поплавком, он должен быть в пределах 6-7 мм, ни в коем случае не больше и не меньше. В состоянии погружение более 1-2 мм, если будет больше – то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно составлять 15 мм.

Данная процедура может быть проведена на разобранным карбюраторе или непосредственно на двигателе.

Теперь рассмотрим как устроен карбюратор, обеспечивающий распределение топливно-воздушной смеси:

  1. Ускорительный насос.
  2. Система эконостата.
  3. Поддержка постоянного уровня топлива.
  4. Поддержка холостого хода.
  5. Поддержка пуска и прогрева двигателя.
  6. Жиклеры (воздушный и топливный), диффузор, распылитель ВТС, колодец и эмульсионная трубка — расположены в главной дозирующей камере.

Регулировка карбюратора производится после чистки и сборки. Перед тем как приступить к разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика – «Не буди лихо, пока оно тихо», имеется в виду, что не стоит лезть туда где все в порядке или разбирать то, что не имеет отношения к поломке.

Что такое карбюратор и «с чем его едят»?

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну, я думаю, дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье, поговорим о карбюраторе Озон, который установлен на ВАЗ 2107. После этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

  1. ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.
  2. ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
  3. ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

Рассмотрим основную часть узлов карбюратора ВАЗ 2107

  1. Автономная система холостого хода.
  2. Поплавковая камера.
  3. Запорный клапан холостого хода.
  4. Эконостат.
  5. Дозирующая система.
  6. Дроссельная заслонка.
  7. Отсек отвода картерных газов.
  8. Переходная система обеих камер.

Этих знаний достаточно для того, чтобы самостоятельно почистить и отрегулировать карбюратор ВАЗ 2107. Знать больше — нет необходимости, хотя и не помешает для общего развития.

РЕГУЛИРУЕМ УСТРОЙСТВО ПУСКА

Эти работы можно выполнить прямо в автомобиле. Но придется предварительно снять крышку фильтра.

  1. Выворачиваем пробку . Под ней находим винт регулировки.
  2. Если работу проводите, не вынимая карбюратор из автомобиля, вытяните «подсос». Если же устройство у вас в руках, жмите на трехплечий рычаг. После того, как заслонка полностью закрылась, тягу до упора утапливаем его.
  3. Смотрим, каков зазор выставлен между камерой и воздушной заслонкой. В этом нам поможет сверло на 5,5 миллиметра.
  4. При необходимости производим настройку, с помощью отвертки провернув регулировочный винт.
  5. Возвращаем пробку обратно.
  6. Теперь нужно проверить расстояние между камерой и дроссельной заслонкой. Требуемый размер – 1 миллиметр. Для этого подойдет сверло с подобным диаметром. Настройка зазора производится с помощью тяги, которая либо переставляется в иное отверстие, либо подгибается.

Особенности настройки своими руками

Перед началом регулировки карбюратора следует провести разогрев силового агрегата. Выполнять настройки на холодном моторе нельзя, т.к. это не принесет положительных изменений. Кроме того, потребуется снять с дроссельной заслонки тягу педали газа, отключить вентиляционную трубку с картера и убедиться в отсутствии вакуума в трубке регулятора опережения.

После этого следует найти винты, которые отвечают за регулировку состава смеси (также они называются винтами качества) и приступить к их закручиванию по часовой стрелке. Делайте это до тех пор, пока не появится странный и неустойчивый грохот от двигателя. Когда это произойдет, нужно перестать закручивание, а отвернуть винт на один оборот в прежнее положение. Убедитесь, что агрегат работает плавно.

Действие повторяется со всеми винтами, пока проблема не будет устранена. Кроме того, рекомендуется выполнить чистку карбюратора, которая носит профилактический характер и нацелена на предотвращение проблем с узлом в будущем.

Осматриваем карбюратор

Проверяем электромагнитный клапан на карбюраторе (если такой имеется). Для этого включаем зажигание, отключаем, а потом включаем контакт на клапане. Щелчки при этом указывают, что клапан исправен.

Заведите двигатель, снимите трубку вакуума с трамблёра и коснитесь её языком. Вы не должны почувствовать разрежения воздуха. Если оно есть, открутите немного стопор.

Утопите рукоятку «подсоса», откройте воздушный фильтр. В карбюраторе заслонка первичной камеры должна находиться вертикально.

Вытяните до упора подсос, залейте три куб. см бензина поверх заслонки. Он должен заметно не просачиваться на протяжении 5–10 секунд. Утопите рукоятку подсоса, нажимайте педаль «газа» и смотрите, плавно ли открывается заслонка, не клинит ли она.

Выкрутите регулировочные рычажки на карбюраторе, смажьте уплотнительные кольцо маслом и закрутите до касания винтами седла в карбюраторе.

«Солекс» на «Классике»

Считается, что карбюратор «Солекс» на ВАЗ-2106 дает значительное снижение расхода топлива и большую мощность. Практика показывает, что правда в этом есть, хотя специалисты такой тюнинг не рекомендуют.

Что касается настройки, то порядок работ аналогичный настройке «Озон». Здесь так же нужно прогреть двигатель. Затем проверяют поплавковые камеры и уровень топлива. По справочникам, а также на практике, лучший уровень – это 25 миллиметров между краем камеры и бензином. При этом уровне свечи не будут залиты, и машина не глохнет на ХХ. Регулируют уровень путем подгибания язычка поплавков.

Далее все действия сводятся к настройке холостого хода. Как настроить карбюратор на ВАЗ-2106? Это делается просто. Винтом количества устанавливают стабильные обороты, далее винтом качества добиваются максимальных оборотов. При этом, если вращать его дальше, двигатель должен заглохнуть. Это значит, что смесь была чрезмерно обогащена. Если обороты после вращения больше не растут, винтом количества выставляют 850–900 оборотов.

Вот как настроить карбюратор на ВАЗ-2106. Далее следует проверить машину на дороге. Если появляются провалы, их следует устранить.

Диагностика карбюратора после регулировки

Теперь нужно убедиться, что все настройки выставлены правильно. Для этого нужно завести двигатель и понаблюдать за его работой на холостых. Не начинает ли он троить? Далее нажимаете резко на акселератор и также резко отпускаете ее. Слышны ли провалы? Если да, винт регулировки качества топлива нужно немного выкрутить.

При резком торможении мотор должен продолжать стабильно работать. Если он глохнет, нужно чуть выкрутить винт качества.

Таким образом, вы теперь знаете, как отрегулировать карбюратор на Ваз 2106 своими силами без специальных инструментов.

Опытные карбюраторщики! Если вы нашли в статье неточности и хотите поделиться опытом, пишите свои комментарии. Ваше мнение будет очень полезно всем читателям сайта. На шестерках часто ставят карбюратора дааз и солекс. Есть ли принципиальная разница в регулировке между ними? Также интересно ваше мнение.

https://youtube.com/watch?v=E-thHjN5J9o

ОБСЛУЖИВАНИЕ КАРБЮРАТОРА ВАЗ 2106

В процессе эксплуатации карбюратора засоряются узкие каналы жиклёров. Это обычно происходит при использовании некачественного топлива, несвоевременной замене воздушного фильтра и т. п. Нарушается состав топливно-воздушной смеси и затрудняется её поступление в двигатель. В результате силовой агрегат начинает работать с перебоями, снижаются его динамические характеристики. В таких случаях требуется промывка загрязнённых жиклёров специальным чистящим составом и последующая продувка их воздухом.


При засорении жиклёров карбюратора их следует промыть специальным средством и продуть воздухом

Кроме этого, рекомендуется периодически доводить состав топливно-воздушной смеси до оптимального с помощью специальных регулирующих винтов. В противном случае двигатель будет работать неустойчиво.

Винт регулировки качества топливной смеси Солекс 21083

Для чего нужен винт качества карбюратора Солекс 21083?

Винт качества необходим для изменения состава топливной смеси поступающей в двигатель автомобиля на холостом ходу (ХХ). Заворачивая винт мы обедняем топливную смесь, отворачивая, обогащаем. Таким образом можно отрегулировать пропорцию воздух/бензин чтобы обеспечить его работу на минимальных устойчивых оборотах холостого хода.

Где установлен винт качества на карбюраторе Солекс 21083?

Винт регулировки качества топливной смеси установлен в нижней части корпуса карбюратора, у выходного отверстия эмульсионного канала. Винт заворачивается в специальный канал в нижней части корпуса карбюратора. Он изменяет проходное сечение выходного отверстия.

Выходное отверстие СХХ Солекс 21083 через которое распыляется топливная смесь, состав которой регулируется винтом качества.

Как устроен винт качества Солекс 21083?

Винт качества карбюратора Солекс 21083 представляет собой металлический винт определенной формы с резьбой. На него установлено резиновое уплотнительное кольцо, для предотвращения попадания лишнего воздуха в канал СХХ. Один конец винта имеет форму иглы на другом разрез под шлицевую отвертку 3 мм. См. фото в начале статьи.

Как работает винт регулировки качества топливной смеси?

Проще всего посмотреть как работает винт качества на схеме СХХ Солекс 21083.

Под цифрой «14» — винт качества.

Смесь воздуха и бензина (топливная эмульсия) образуется у топливного жиклера СХХ, где смешиваются бензин, поступающий в СХХ карбюратора из поплавковой камеры и воздух из воздушного канала. Под действием разрежения у кромки дроссельной заслонки первой камеры она вытягивается через эмульсионный канал и выходное отверстие СХХ во впускной коллектор двигателя. Двигатель работает на этой топливной смеси.

Если завернуть винт качества до упора мы полностью перекроем выходное отверстие эмульсионного канала системы холостого хода. Топливо в двигатель перестает поступать и он глохнет.

Если немного вывернуть винт качества, топливо начнет поступать в двигатель и он будет работать на холостом ходу.

Что бы двигатель автомобиля устойчиво работал на холостом ходу следует вывернуть винт качества хотя бы на пол-оборота от упора и провести регулировку оборотов холостого хода с выставлением положения винта количества топливной смеси. Необходимо добиться такого взаимного положения этих двух винтов чтобы обороты ХХ составляли 650-700 об/мин и содержание СО в выхлопных газах находилось в пределах нормы.

Неисправности винта качества топливной смеси

Неисправностей всего две: засорение выходного отверстия системы холостого хода и повреждение резинового уплотнительного кольца на винте.

Выходное отверстие системы холостого хода со временем забивается отложениями и копотью из впускного коллектора двигателя. Игла винта качества перестает играть роль запирающего устройства, так как отверстие и так забито. В зависимости от степени загрязнения двигатель начинает неустойчиво работать на холостом ходу или холостой ход пропадает вовсе. На вращение винта качества при регулировке оборотов ХХ реакция будет слабая или не будет вовсе.

Самостоятельно по быстрому прочистить выходное отверстие, винт качества и эмульсионный канал можно без разборки карбюратора при помощи аэрозоля-очистителя. Подробно о процедуре прочистки: «Прочистка системы холостого хода карбюратора Солекс 2108, 21081, 21083».

Канал, где установлен винт качества ведет напрямую к эмульсионному каналу СХХ и ее выходному отверстию. Поэтому, это одно из мест вероятного «подсоса» постороннего воздуха в карбюратор. Посторонний воздух обедняет топливную смесь, в результате чего двигателю не хватает энергии для вращения коленчатого вала на холостом ходу, и он начинает «троить», пытается заглохнуть. Причина «подсоса» воздуха — изношенное резиновое уплотнительное кольцо на винте качества. Оно может выйти из строя от старости или неаккуратного ремонта.

Замена кольца новым поможет исправить проблему «подсоса» воздуха в карбюратор и восстановит нормальный холостой ход двигателя автомобиля.

Примечания и дополнения

Если при полностью завернутом винте качества двигатель автомобиля не глохнет, а продолжает работать, следует поискать места вероятного попадания топлива в двигатель помимо системы холостого хода карбюратора

Либо обратить внимание на положение дроссельной заслонки первой камеры. Возможно она сильно приоткрыта и помимо выходного отверстия СХХ под ней оказалась выходная щель переходной системы первой камеры и топливо разрежением вытягивается из нее

Положение дроссельной заслонки регулируется винтом количества, который своим наконечником упирается в рычаг на ее оси.

Признаки неисправности:

Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам:

  • Расход топлива увеличивается
  • Слышны громкие выхлопы в глушителе и дым приобретает черный цвет

Если же мотор получает обедненную смесь, вы это поймете по следующему признаку:

Из под капота раздаются громкие хлопки.

В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.

Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора Ваз 2106.

Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку.

Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

Источник

Регулировка холостого хода Ваз-2106

Прежде нужно подготовить автомобиль. Двигатель прогреваем до температуры 900 градусов. Добиваемся того, чтобы мотор работал стабильно на холостых оборотах.

  1. С помощью винта количества добиваемся частоты вращения коленвала от 820 до 900 оборотов в минуту.
  2. С помощью винта качества приводим агрегат в стабильную и равномерную работу. Затем закручивая винт, дестабилизируем работу мотора и снова выкручиваем его для восстановления. Наша задача таким образом добиться максимально устойчивой работы двигателя при максимально бедной смеси.
  3. Винтом количества снова доводим обороты до нужного значения.
  4. Операцию лучше всего провести два-три раза.

Лада 2103 «начало пути» › Бортжурнал › карбюратор ДААЗ 2107-1107010-20 (часть 4 — настройка)

не буду повторятьса про уровень в поплавковой камере (это я думаю знает каждый) а про настройку заслонок многие забыли а некоторые даже не знают(причем такие есть и среди тех кто делает это за деньги другим)

ну начнем с основных заслонок

открывае заслонку до того момента когда усик на рычаге3(черная стрелка на фото) коснется рычага2(красная стрелка)

в этом положении замеряем зазор между краем заслонки и корпусом

он должен быть 6мм зазор регулируеться подгибанием усика(черная стрелка на фото) рычага3

с полным открытием я поступаю намного проще в момент правильных растояний(б верхнее фото) заслонки занимают перпендикулярное положение с нижней плоскостью карба

ну и настройка пускового устройства

и проверяем зазор при помощи сверла диаметром 5,5мм

Особенности карбюраторов солекс

При установке солекса на ВАЗ 2106 увеличиваются мощностные параметры силовой установки, разгонный период транспортного средства становится более ровным. В то же время, при комплектовании солекс 21083 повышаются требования к качественному составу горючего, что требует более частой смены фильтрующих элементов. При этом автомобильные эксперты советуют применять в системе очистки «шестерки» фильтрующие элементы для систем инжекторных двигателей. С применением этих нововведений снижается частота заменяемости сменных компонентов.

Если монтируется карбюратор солекс на ВАЗ 2106, который ранее был в употреблении, то следует произвести полную чистку изделия, полировку диффузоров и продувку магистралей. Также необходимо провести замену жиклеров, диафрагменной пластины и прокладки изделия

При отполировке диффузоров важно устранить различные задиры и неровности и подвергнуть их шлифовальной обработке. При неустранении таких дефектов снижается полнота наполнения цилиндров силовой установки топливно-воздушной смесью и образуются вихревые аэрозольные потоки, снижающие динамику мотора

Признаки неисправности

Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам:

  • Расход топлива увеличивается
  • Слышны громкие выхлопы в глушителе и дым приобретает черный цвет

Если же мотор получает обедненную смесь, вы это поймете по следующему признаку:

Из под капота раздаются громкие хлопки.

В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.

Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора Ваз 2106.

Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку.

Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.
