Очень простая замена ремня грм на ваз 2110 (2112) с двигателем 8 клапанов

Меняем ремень сами (на 8 клапанной модели)

Замена ГРМ ремня ВАЗ 2114 строго регламентирована в инструкции по эксплуатации авто. Рекомендуется менять эту деталь через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробежав положенные км., он сползает с шестерен, жрет, лопается, а может и разорваться.

Для автомобиля с установленным на нем двигателем объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не будет иметь серьезных последствий: авто просто остановится и не будет заводиться. А в двигателе объемом 1,3 л., могут повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет или рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. менять эту деталь, следует после визуального осмотра и делать замену, если он в плохом состоянии. Какой ремешок лучше выбрать, написано в руководстве к ВАЗ 2114.

Необходимые инструменты

Для проведения замены своими руками, необходимо подготовить новые запчасти и инструменты:

  • набор ключей;
  • новый ремень ГРМ;
  • новый натяжной ролик.

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

  1. Автомобиль нужно установить на ручной тормоз.
  2. Установить 4-ю или 5-ю передачу.
  3. Открутив три болта, следует снять крышку, которая защищает привод распределительного вала.
  4. Далее, нужно ослабить ремешок привода генератора и снять его с коленвала вместе со шкивом, оставив болт, который его удерживает.
  5. Теперь автомобиль следует перевести на нейтральную передачу.
  6. На следующем этапе нужно заняться метками. Для этого прокручиваем коленчатый вал в направлении часовой стрелки, наблюдая за метками и маховиком. Крутить вал следует пока метка не будет находиться параллельно среднему делению шкалы.
  7. Убедившись, что метка на шкиве находится напротив метки на защитной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. При необходимости меняем натяжной ролик.
  8. С помощью ролика нужно ослабить натяжку ремешка, чтобы его снять.
  9. Далее, необходимо установить новое изделие на зубчатый шкив коленвала.
  10. Затем нужно натянуть ведущую ветвь изделия на шкив распредвала так, чтобы она не провисала.
  11. После провернуть коленвал на 1,5-2 оборота и выставить метки. Если метки не совпадают, ремень следует снять и повторить процедуру установки заново.
  12. После выставления меток нужно открутить болт на коленвале и поставить на место шкив генератора, закрепив его болтом.
  13. Проворачивая натяжной ролик против часовой стрелки необходимо выполнить регулировку натяжки ремешка ГРМ и надеть ремень генератора.

Почему стоит менять ремень ГРМ своими руками: сэкономите время и деньги, будете знать, что делать, если он сползает или жрет.

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.


Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

  • торцевые головки на 10, 15 и 17;
  • накидной или рожковый ключ на 17;
  • большая плоская отвёртка;
  • ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

  1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
  2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
  3. Отключается фишка датчика коленвала.
  4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
  5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
  6. При заблокированном шкиве откручивается гайка генератора.
  7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
  8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
  9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

  1. После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
  2. Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
  3. Ремень натягивается, гайка натяжного ролика закручивается.
  4. Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

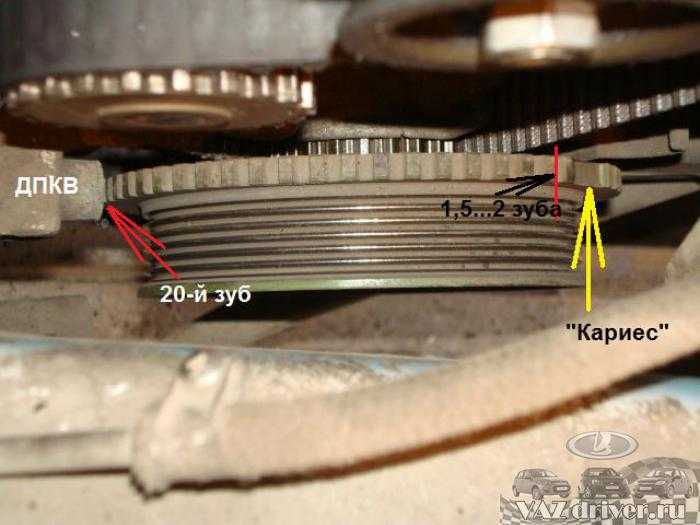

Блокирование шкива коленвала


Выставление меток на коленвале


Выставление меток на шкивах клапанов

Артикулы

2108-1006120 – ролик

Внимание: детали 2108-1006120 и 2112-1006120 не взаимозаменяемы!

2108-1006129 – шпилька под ролик;

2108-1006040-10 – ремень;

2108-1006149 – уплотнитель под кожух;

2108-1006146 – кожух пластиковый.

Аналоги ремней

  • GATES 5521 или 5521XS (усиленный), рекомендуется
  • FINWHALE BD-111
  • BOSCH 1 987 949 559
  • LEMFORDER 58-111-19 или 14458 01
  • CONTITECH СТ-527
  • GOOD YEAR G1474 (полукруглый зуб) или G1485 (зуб-трапеция)
  • DAYCO 111х190/1

Показать все артикулы

  • HANSE HZ 011 008
  • БРТИ 21080-1006040-10
  • TOYOTA 13568-19035
  • RENAULT 7701462019
  • OPEL 636359
  • ROVER GTB1124
  • AYWIPARTS AW2110560
  • PROCODIS FRANCE 05CD27
  • FAI 40305
  • GK 791170
  • MAGNETI MARELLI 340018181434
  • MAPCO 43080
  • HEPU 29-0165
  • OPTIMAL R-1113
  • SCT G124
  • WILMINK WG1151273
  • VEYANCE G1474
  • OPTIBELT ZRK 1123 (3 шт.)
  • TRISCAN 8645 5521 (2 шт.) или 8645 5124 (2 шт.)
  • FLENNOR 4410 (2 шт.) или F904410 (ремень + ролик)
  • LYNXauto 111CL19 (1 шт.) или PK-1236 (ремень + ролик)

Аналоги ролика

  • GATES T42042 или T42042A (2 шт.)
  • MAPCO 23081
  • FLENNOR FS99018
  • LUK 531 0671 20
  • OPTIMAL 0N1917

Показать все артикулы

  • BREDA LORETT TDI3009
  • TORQUE 830900АЕ2
  • ESPRA 2108-1006120/ES0108
  • INA 531075010
  • CORAM C747
  • ВПЗ-23 830900АЕ1

Неисправности ремня

Неисправности ремня привода ГРМ могут возникнуть в результате его длительной эксплуатации, а также стать следствием неправильной регулировки или неполадок в работе помпы, натяжного ролика. К ним относятся:

  • нарушение целостности ремня (трещины, расслаивание);
  • деформация;
  • обрыв ремня.

При выявлении любой указанной неисправности, ремень подлежит замене.

Причины обрыва ремня

Одна из распространенных проблем модели — это выход из строя ремня ГРМ. Причины тому могут быть разные:

  • Простой износ, вызванный длительным периодом эксплуатации автомобиля;
  • Регулярные повышенные нагрузки, при которых двигателю приходится работать в интенсивном режиме;
  • Механические повреждения в результате неправильной эксплуатации или полученные при ремонте других узлов;
  • Производственный брак.

Со временем он растягивается настолько, что происходит перескок на зубьях шестерни на 1-2 звена. Тем самым нарушается фаза газораспределения, наблюдаются перебои в работе двигателя. Но это самый лучший сценарий подобной ситуации. Худший — это когда ремешок рвется, а клапаны гнутся. Кстати на новой Lada Vesta эту проблему наконец решили.

Перечень повреждений ремня грм на ваз 2110

Замена ремня грм ваз 2110 8 клапанов инжектор своими руками проводится:

  1. В результате повышенного натяжения поверхность начинает лохматится. Появляются разрывы.
  2. Если изделие было слабо натянуто, это приводит к срезанию зуба. В такой ситуации замена ремня грм ваз 2110 8 клапанов на ВАЗ 2110 требуется незамедлительно.
  3. Зубцы в значительной степени изношены. Это тоже следствие плохой регулировки натяжения.
  4. Поверхность изделия покрывается мелкими трещинами. Происходит такое вследствие его длительного перегрева или переохлаждения.
  5. Иногда местом износа является пространство между зубами. Это также результат плохой натяжки ремня.
  6. Если из двигателя постоянно вытекает масло, которое попадает на ремень, то изделие снимается. Потом требуется найти и устранить место течи. Ремень ГРМ заменяется на новый.
  7. На ВАЗ 2110 8 клапанов ремень ГРМ меняется, если при его установке был допущен перекос. Наблюдается его торцевой износ.

При движении автомобиля необходимо постоянно прислушиваться к шумам. Когда в районе двигателя он отчетливо слышен, значит, нужно остановиться и натянуть ремень.

В некоторых случаях идет перескакивание зуба. О данной проблеме подается сигнал от датчика. Требуется остановиться и провести очередную регулировку привода.

Срок жизни ремня грм

Время от времени нужно осматривать ремень и производить его замену в том случае, если:

  • структура ремня начала расслаиваться;
  • на поверхности появились трещины;
  • зубцы, которые находятся на внутренней поверхности расходника, повредились.

А вот какие могут быть причины того, что расходник пришел в состояние, когда без его замены уже обойтись не получится:

  • расходник не был нормально натянут изначально;
  • ремень эксплуатировался дольше положенного;
  • на поверхность попало смачное вещество;
  • водяная помпа работала плохо;
  • натяжной ролик имел люфты.

Если не производить периодический осмотр ремня и не менять его вовремя, то это в конечном итоге может привести к обрыву. А обрыв – это очень серьезно, так как в этом случае произойдет столкновение поршней с клапанами. В результате этого они получат повреждения и моторную часть придется серьезно ремонтировать. Обрыв ременной передачи спровоцирует настоящий хаос, в результате которого серьезные повреждения получат и прочие детали ГРМ.

Производитель обещает, что интересоваться состоянием ремня нужно только после 50 000 км. Это не совсем так, ведь на преждевременный износ расходника могут влиять ряд факторов, таких как агрессивная езда или погодные условия. Поэтому рекомендуется производить осмотр ременной передачи через 20-25 000 км.

Признаки, по которым можно определить необходимость замены ремня ГРМ ВАЗ 2110

Чтоб заменить ремень ГРМ вовремя, нужно отслеживать состояние двигателя. Заменять ремень ГРМ нужно, если:

  1. на нем есть подтеки масла;
  2. на его поверхности много трещин и следов повышенного износа;
  3. повреждены зубцы ремня ГРМ;
  4. ремень расслоился, появились порезы, выпуклости или складки;
  5. на поверхности появились нитки.

Последствия неправильного выставления меток ГРМ

Если некорректно выставлено зажигание, возможны такие негативные моменты:

  • Если двигатель 16 клапанов, то они деформируются или загибаются при его работе, накапливая повреждения.
  • Предыдущая проблема провоцирует повреждение головки цилиндра.
  • Также могут прийти в негодность направляющие втулки.
  • В других элементах мотора способны появиться трещины.

Трещина в блоке цилиндров

  • Происходит перегрев мотора.
  • Способен перегореть поршневой механизм двигателя.
  • Может появиться масляный остаток на свечах зажигания.

Масляный нагар на свечах зажигания

Топливная смесь теряет зажигательный момент.

После проведения ремонта такие факторы чаще всего сигнализируют о неправильно выставленном зажигании:

  1. Автомобиль хуже разгоняется.
  2. Частый перегрев мотора.
  3. Тяга стала значительно хуже.

Замена ремня ГРМ Ваз с 16 клапанным мотором

Ставим автомобиль на ровную поверхность, поднимаем ручник и втыкаем первую передачу. Снимаем декоративный кожух двигателя и защитный кожух ремня привода газораспределительного механизма. Накидным ключом на 19, или воротком проворачиваем шкив генератора до момента совмещения метки на шкиве распределительного вала и «усике» кронштейна крепления защитного кожуха с его левой стороны. Перемещаемся вправо и снимаем резиновую заглушку в картере сцепления, чтобы убедиться в совпадении меток на маховике с треугольным вырезом на шкале, которая находится там же.

После того как все метки совпадут, ослабляем натяжение ремня привода генератора и откручиваем болт крепления шкива к шестерне коленвала.

Снимаем шестерню и проверяем совпадение меток на крышке масляного насоса и зубчатом колесе коленвала. Болт крепления шкива генератора необходимо установить обратно, чтобы в дальнейшем проворачивать коленвал для проверки правильности выставления фаз газораспределения. Далее необходимо ослабить болт крепления натяжителя (натяжного ролика) и специальным ключом проворачиваем его по часовой стрелке, до момента ослабления натяжения ремня ГРМ. Теперь можно снимать старый ремень.

Одеваем новый ремень на шестерню коленвала, затем на шестерню распредвала, натяжной ролик и помпу. Еще раз убеждаемся в совпадении меток. Переходим к натяжению ремня.

Внимание! По неопытности вы можете столкнуться со следующей проблемой: при попытке натяжения у вас может «убегать» метка со шкива коленчатого вала и маховика. Это происходит из-за того, что вы слабо натягиваете ведущую ветвь ремня (та, которая «заходит» на шестерню распределительного вала). Максимально возможно натяните ее и во время проворачивания натяжного ролика направляйте пальцами зубцы ремня в зубцы шкива распределительного вала, чтобы крутящий момент передавался и на коленчатый вал

Есть и другой вариант – сделайте припуск в ползуба – зуб на шкиве распредвала. После одевания ремня проверните его до совпадения метки с «усиком» на кронштейне, а ослабшую ветвь ремня (со стороны натяжного ролика и помпы) аккуратно натяните проворачиванием ролика против часовой стрелки

Максимально возможно натяните ее и во время проворачивания натяжного ролика направляйте пальцами зубцы ремня в зубцы шкива распределительного вала, чтобы крутящий момент передавался и на коленчатый вал. Есть и другой вариант – сделайте припуск в ползуба – зуб на шкиве распредвала. После одевания ремня проверните его до совпадения метки с «усиком» на кронштейне, а ослабшую ветвь ремня (со стороны натяжного ролика и помпы) аккуратно натяните проворачиванием ролика против часовой стрелки

Это происходит из-за того, что вы слабо натягиваете ведущую ветвь ремня (та, которая «заходит» на шестерню распределительного вала). Максимально возможно натяните ее и во время проворачивания натяжного ролика направляйте пальцами зубцы ремня в зубцы шкива распределительного вала, чтобы крутящий момент передавался и на коленчатый вал. Есть и другой вариант – сделайте припуск в ползуба – зуб на шкиве распредвала. После одевания ремня проверните его до совпадения метки с «усиком» на кронштейне, а ослабшую ветвь ремня (со стороны натяжного ролика и помпы) аккуратно натяните проворачиванием ролика против часовой стрелки.

Причины обрыва ремня

Одна из распространенных проблем модели — это выход из строя ремня ГРМ. Причины тому могут быть разные:

  • Простой износ, вызванный длительным периодом эксплуатации автомобиля;
  • Регулярные повышенные нагрузки, при которых двигателю приходится работать в интенсивном режиме;
  • Механические повреждения в результате неправильной эксплуатации или полученные при ремонте других узлов;
  • Производственный брак.


Несмотря на причины проблемы, ее нужно устранять. Со временем он растягивается настолько, что происходит перескок на зубьях шестерни на 1-2 звена. Тем самым нарушается фаза газораспределения, наблюдаются перебои в работе двигателя. Но это самый лучший сценарий подобной ситуации. Худший — это когда ремешок рвется, а клапаны гнутся.

Замена ремня ГРМ Ваз 2112 с вывешанным колесом

Если вы меняете ремень с вывешенным колесом, то при натягивании ремня установите колесо и опустите автомобиль на землю. Включите первую передачу. Это также предотвратит «убегания» метки коленчатого вала. Убедившись в правильности натяжения, автомобиль все-таки придется поднять, чтобы было возможно проворачивать привод ГРМ для проверки меток. Но и тут есть выход! Попросите соседа или помощника просто-напросто выжать педаль сцепления.

Проверка натяжки ремня ГРМ

Хорошо натянутый ремень должен выгибаться на 90 градусов от усилия пальцев. Перетянете – будут проблемы с подшипниками натяжителя и помпы. Недотяните – ремень либо перескочит (что собьет установку фаз газораспределения), либо вообще слетит.

Итак, ремень натянут. Два раза проворачиваем коленчатый вал, чтобы убедиться в совпадении меток. Если метки совпадают, то возвращаем шкив генератора на место, натягиваем ремень его привода и устанавливаем защитный и декоративный элементы двигателя назад. Через 2 – 3 тысячи километров пробега автомобиля еще раз проверьте натяжение ремня и его состояние. Оптимальный срок эксплуатации ремня привода газораспределительного механизма до его повторной замены – 40 – 60 тысяч километров. Периодичность проверки его натяжения – 15 тысяч километров пробега.

Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ на примере ВАЗовского 16 клапанного двигателя. Ни для кого не секрет, что правильно выставленные метки ГРМ – залог правильной работы двигателя. Если метки выставлены неверно, то нормальная работа двигателя исключена

Так же немаловажно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится сталкиваться с процедурой выставления ГРМ по меткам? Когда нам по регламенту необходимо заменить ремень ГРМ на очередном ТО, кстати ролики тоже обязательно меняются вместе с ремнем в таком случае. Так же если у нас “накрылась” помпа – ремень ГРМ придется снимать, так как именно он приводит в движение наш “водяной насос”

Ну и если (самый худший вариант) – у нас порвало ремень. Тут если двигатель “втыковый”, то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они нанесены. Первое – метки на шкивах распредвалов, как на впускном так и на выпускном:

Так же если у нас “накрылась” помпа – ремень ГРМ придется снимать, так как именно он приводит в движение наш “водяной насос”. Ну и если (самый худший вариант) – у нас порвало ремень. Тут если двигатель “втыковый”, то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они нанесены. Первое – метки на шкивах распредвалов, как на впускном так и на выпускном:

Они должны совпадать с меткой на коленвале, а вот тут уже несколько методов вычисления этой метки. Достаточно сложный, снять шкив ремня генератора (он не дает увидеть метку) и улицезреть совпадение меток.

При таком совпадении меток поршня находятся в ВМТ (Верхней мертвой точке)

Ну и наконец третий вариант выставления положения коленвала – метки на маховике, их видно если снять резиновую заглушку на КПП:

Вот такие вот варианты сопоставления меток ГРМ мы предлагаем вам на примере двигателей 1.5 16V, устанавливаемых на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас остались вопросы касаемо меток ГРМ на конкретно вашем двигателе – задайте их у нас на форуме, в соответствующем разделе.

Двигатель 16-ти клапанов, который предусмотрен в ВАЗ-2112, очень хорош, ему присущи отличные характеристики по сравнению с восьмиклапанным двигателем:

  • тепловые зазоры не нужно регулировать;
  • расход бензина намного сокращается;
  • собран двигатель в соответствии с мировыми стандартами.

Однако не все гладко в 16-клапанном двигателе ВАЗ-2112, как хотелось бы, и довольно часто случается серьезная поломка, связанная с обрывом ремня ГРМ.

Замена ГРМ Ваз, на двигателе ВАЗ-2111, 1.5 литра, метки грм ВАЗ

Схема привода распределительного вала Ваз: 1 —зубчатый шкив коленчатого вала; 2 — зубчатый шкив насоса охлаждающей жидкости; 3 — натяжной ролик; 4 — задняя защитная крышка; 5 — зубчатый шкив распределительного вала; 6 — зубчатый ремень; А — установочный выступ на задней защитной крышке; В — метка на шкиве распределительного вала; С — метка на крышке масляного насоса; D — метка на шкиве коленчатого вала

Данная замена ремня грм на инжекторном двигателе семейства ВАЗ 2111 ВАЗ 2113, ВАЗ-2114, ВАЗ-2115

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку, и один в центре.

Снимаем крышку ГРМ ВАЗ

Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15-20 Н (1,5-2,0 кгс). Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.

Для замены ремня привода ГРМ снимаем ремень привода генератора. Снимаем правое колесо и правый брызговик моторного отсека.

Головкой «на 19» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива, до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.

Сняв резиновую заглушку в верхней части картера сцепления,убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления. (Шланг подвода охлаждающей жидкости к радиатору для наглядности снят.)

Так должна быть расположена риска на маховике двигателя (при снятой коробке передач и головке блока цилиндров).

Снимаем датчик положения коленчатого вала

Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.

Отворачиваем болт крепления шкива привода генератора.

Снимаем шкив привода генератора.

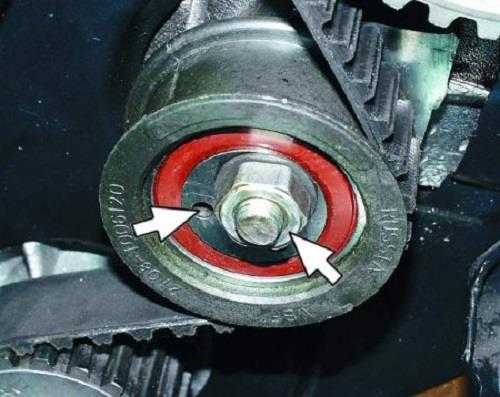

Ключом «на 17» ослабляем гайку крепления натяжного ролика.

Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.

Снимаем ремень ГРМ ВАЗ.

При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки.

Под роликом установлена дистанционная шайба.

Устанавливаем ремень привода ГРМ в обратной последовательности. Надеваем ремень на шкив коленчатого вала. Затем заднюю ветвь надеваем на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.

Специальным ключом. или вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстия натяжного ролика, поворачиваем ролик против часовой стрелки, натягивая ремень. Затягиваем гайку крепления натяжного ролика и вынимаем стержни или винты.

Заворачиваем на место болт крепления шкива привода генератора и головкой «на 19» проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.

Проверяем совпадение установочных меток коленчатого и распределительного валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса. Если метки не совпадают, повторяем операцию по установке ремня.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
