Проверка катушки зажигания и ее цепей лада калина ваз 11173 11183 11193

Замена модуля зажигания на новый

Проверив провода, дефектов не было найдено и было решено менять модуль зажигания, так как ничего более разумного в голову не приходило. Чтобы не тратить деньги, сначала решили снять с моей машины и проверить, в нем ли было дело. Теперь немного технических подробностей для тех, кто будет проводить подобные операции, расскажу, что из инструмента понадобится:

Шестигранник на 5 либо обычный, либо в виде биты-насадки
Если использовать биту с насадкой шестигранником, то удобнее всего для откручивания использовать не обычный вороток, а трещотку, так как места там возле модуля очень мало и откручивать очень неудобно без трещотки

Срывать болты трещоткой не рекомендуется, так как можно испортить инструмент, а стоит такая вещь не менее 400 рублей (в моем случае с трещоткой Jonnesway). Недешевое удовольствие, но без него никак.

Первым делом снимаем провода со свечей зажигания, и также сразу можно их изъять с самого модуля, затем отсоединяем штекер питания, который идет к модулю. Он сидит на защелке, которая очень просто работает, просто наживаем на нее и тянем на себя. После этого можно приступать к откручиванию болтов крепления модуля зажигания на нашей Гранте.

Затем извлекаем неисправный модуль и ставим на его место новый, и не забываем одевать провода в соответствии с номерами цилиндров, которые указаны на корпусе блока зажигания. И еще один совет, лучше во время проведения данных работа отсоединить аккумулятор, во избежании неприятностей с электропроводкой.

Как и оказалось, в последствии, неисправность была именно в модуле, так как после установки с моей машины, все стало нормально и никаких пробоев в работе двигателя больше не наблюдалось. Купили ему новый и поставили буквально за пол часа без всяких мастеров и сервиса!

Как проверить исправность катушки зажигания?

Неисправности модуля зажигания приводят к нестабильной работе мотора и невозможности завести машину. Задача модуля – сформировать импульсы высокого напряжения и передать их на свечу зажигания (СЗ). На плюс блока поступает питание + 12В от бортовой сети, минус берется от кузова авто.

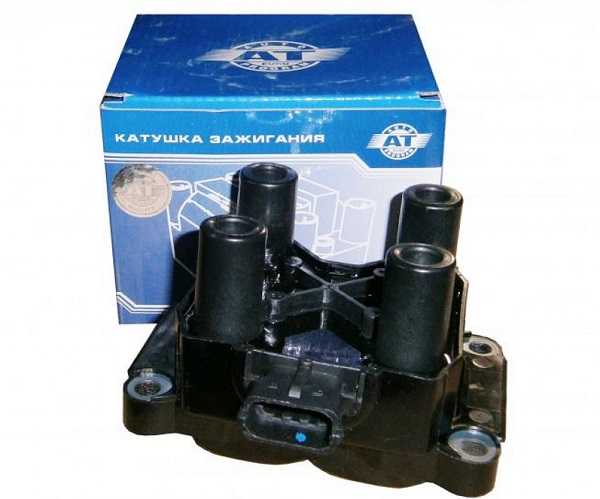

Катушка зажигания на Лада Калина

В конструкцию модуля зажигания 8 и 16 кл двигателей Лада Калина входит два высоковольтных трансформатора (катушки) и два управляющих блока. Одна катушка связана с 1 и 4-м цилиндрами, а вторая со 2 и 3-м. Со СЗ прибор соединяется с помощью высоковольтных проводов.

Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от датчика положения коленвала, на основании которого рассчитывается последовательность срабатывания катушек в блоке. Кроме того, контролер использует информацию о частоте вращения, температуре ОЖ, нагрузке силового агрегата (массовом расходе воздуха), положении коленчатого вала и наличии детонации. В системе отсутствуют подвижные детали, поэтому она не нуждается в техническом обслуживании и регулировке.

Особенность работы устройства в том, что применяется метод распределения искры, который называют методом «холостой» искры. Цилиндры разбиты на пары. В каждом цилиндре из цилиндров образуется искра.

Одна группа свечей получает искру в момент максимального сжатия ТВС (рабочая искра), а вторая в момент выпуска (холостая). При этом в первом случае свечи подключены к 1-му и 4-му цилиндрам, а во втором – к 2 и 3-му. Ток в обмотках трансформаторов протекает постоянно в одном направлении, поэтому ток при искрообразовании у одной свечи протекает с бокового электрода на центральный, а у второй — с центрального на боковой.

Основные признаки неисправности устройства:

снижение мощности двигателя;
работа мотора с перебоями;
прерывистое движение на холостом ходу;
некорректная работа парных цилиндров.

Если появились вышеописанные признаки, нужно проверить блок на исправность. Причиной пропуска зажигания могут быть сами свечи (автор видео — В гараже у Сандро).

Перед тем, как проверить работоспособность блока, следует проверить надежность подключения высоковольтных проводов и исправность свечей зажигания. Для проверки катушки двигателя 8 или 16 кл понадобится мультиметр.

Тестер для проверки

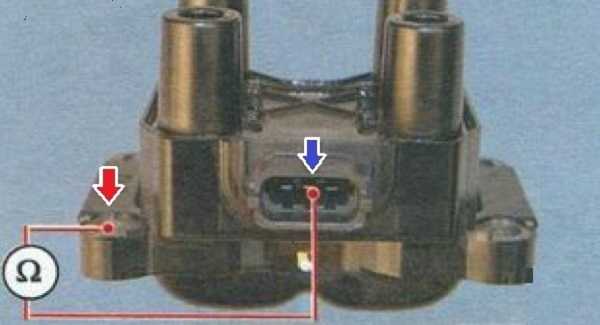

Диагностика проводится в несколько этапов. В первую очередь проверяется замыкание обмотки на массу. Мультиметр нужно выставить для проверки сопротивления, чтобы он работал как омметр. Далее отрицательный щуп тестера подводится к массе – металлической части корпуса устройства (на фото — красная стрелка), а второй – положительный к центральному контакту трансформатора (на фото — синяя стрелка). Если сопротивление стремится к бесконечности, то это означает, что замыкания нет и прибор исправен.

Проверка замыкания обмотки

На втором этапе выполняется проверка первичных цепей управления катушки. Сначала нужно присоединить щупы омметра к крайнему левому и крайнему правому контактам модуля. Если показания на приборе остались прежними, значит, в цепи есть обрыв. В этом случае необходима замена катушки.

Проверка крайних выводов

Третий этап диагностики – проверка вторичных обмоток модуля. Для проверки щупы тестера нужно присоединить к парным высоковольтным выводам катушки. Сначала к выводам 2 и 3 цилиндров, а затем 1-4 цилиндров, как на двигателе с 16 кл, так и с 8 кл. Если устройство исправно омметр будет показывать сопротивление около 4 Ом, но он не должен показывать бесконечность.

Проверка вторичных обмоток

Эксплуатация в различных условиях

Многие неопытные водители, не понимая сути поломки, решают, что необходима дорогостоящая замена замка зажигания или проводки в целом. Водители со стажем советуют не спешить с выводами. Если в силу различных обстоятельств катушка зажигания выходит из строя, на приборной панели зажигается соответствующий индикатор. Первое, что должен сделать в подобной ситуации водитель, — это завести авто в гараж и открыть капот.

Нередко свечи зажигания в силу скачка напряжения или замыкания выходят из строя. В результате искра не проходит должным образом по всей системе. Подобную проблему может вызвать и ряд других обстоятельств:

автомобиль пострадал в ДТП;
замена свечей может потребоваться после попадания молнии в машину;
некачественно ранее проведенный ремонт;
использование неоригинальных запасных частей;
несоблюдение сроков технического осмотра в сервисном центре.

Вне зависимости от причины схема зажигания нуждается в полноценном анализе. Нередко проблема носит комплексный характер. Именно поэтому, если у водителя недостаточно технического опыта, не следует принимать в качестве единственно правильного первое пришедшее в голову решение.

Как проверить исправность катушки зажигания?

Катушка зажигания на Лада Калина

Основные признаки неисправности устройства:

снижение мощности двигателя;
работа мотора с перебоями;
прерывистое движение на холостом ходу;
некорректная работа парных цилиндров.

Тестер для проверки

Проверка замыкания обмотки

Проверка крайних выводов

Проверка вторичных обмоток

Как заменить модуль зажигания на ВАЗ 1117-ВАЗ 1119?

Примечание! Сразу вам хотим сказать, запомните раз и на всегда, если вы идёте в автомагазин покупать новые запчасти, обязательно смотрите маркировку на старых и по ней и покупайте новые детали, для большей ясности найдите сперва модуль где он у вас установлен (Где установлен модуль в Калинах было показано выше на фото), после нахождения посмотрите на корпусе модуля маркировку (Указана красной стрелкой) и выпишите её на листок и отдайте его в магазине перед покупкой детали продавцу, вить если вы поставите какой либо другой модуль, то та же самая работа двигателя уже не гарантируется так как для автомобилей ВАЗ они идут все разные!

Снятие: 1) В самом начале операции с вывода аккумуляторной батареи отсоедините клемму минус, это делается для того чтобы обезопасить себя от модуля, вить он вырабатывает очень огромный ток (В районе 25.000-35.000 вольт) поэтому нужно соблюдать все меры предосторожности (Он вырабатывает этот ток, только если завести машину), а о том как скинуть клемму если вы ещё не знаете, то можете прочесть подробную инструкцию об этом, а называется она: «Замена аккумулятора на ВАЗ», первый пункт в ней прочите. 2) Затем когда все будет обесточено в автомобиле в связи со скиданной вами клеммой, рукой отсоедините от выводов модуля четыре кончика высоковольтных проводов и сместите их в сторону, чтобы они не мешали

2) Затем когда все будет обесточено в автомобиле в связи со скиданной вами клеммой, рукой отсоедините от выводов модуля четыре кончика высоковольтных проводов и сместите их в сторону, чтобы они не мешали.

Примечание! Кстати когда вы отсоедините высоковольтные провода, отсоедините после этого ещё и колодку проводов от модуля, для наглядности на фото выше она указана красной стрелкой, а отсоединяется она очень легко, достаточно нажать на фиксатор которые её крепит и после чего можно отсоединять колодку!

Лада Калина замена свечей зажигания. журнал За рулем

Работу проводим на холодном моторе.

На 16-клапанном двигателе

Резким рывком вверх…

2302-3-2-09-02 (Копировать)

…снимаем пластмассовый кожух двигателя.

2302-3-2-09-03 (Копировать)

Нажав на фиксатор колодки жгута проводов индивидуальной катушки зажигания, отсоединяем колодку от разъема катушки.

2302-3-2-09-04 (Копировать)

Головкой Е-8 отворачиваем винт крепления катушки зажигания…

2302-3-2-09-05 (Копировать)

…и вынимаем катушку из свечного колодца.

2302-3-2-09-06 (Копировать)

Высокой головкой «на 16» с удлинителем (или свечным ключом) выворачиваем свечу.

При установке свечи необходимо вворачивать ее рукой во избежание повреждения резьбы свечного отверстия в головке блока цилиндров.

Если свеча пошла не по резьбе, будет ощущаться сильное сопротивление вращению. В этом случае необходимо полностью вывернуть свечу и, очистив резьбу, повторно завернуть.

Окончательно затягиваем свечу моментом 25–30 Н .м.

Внимание! Чрезмерная затяжка свечей зажигания может привести к повреждению резьбы в свечных отверстиях головки блока. Аналогично заменяем остальные свечи. Аналогично заменяем остальные свечи

Аналогично заменяем остальные свечи.

На 8-клапанном двигателе

2279-4-12-01 (Копировать)

Снимаем со свечи наконечник провода.

Удаляем грязь вокруг свечи зажигания.

2279-4-12-02 (Копировать)

Высокой головкой «на 21» с удлинителем (или свечным ключом) выворачиваем свечу.

Окончательно затягиваем свечу моментом 31–39 Н .м.

Аналогично заменяем остальные свечи.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Отдельные аспекты технической эксплуатации

автомобиль пострадал в ДТП;
замена свечей может потребоваться после попадания молнии в машину;
некачественно ранее проведенный ремонт;
использование неоригинальных запасных частей;
несоблюдение сроков технического осмотра в сервисном центре.

Система зажигания может иметь повреждение в любом участке цепи, поэтому контроль должен быть тщательным. Начинается все с проверки правильной замкнутости обмотки на массу. Необходимо аккуратно вставить, ориентируясь на показатели прибора, контакты. Затем один из контактных выводов прибора подсоединяется к центральному контакту катушки свечи зажигания. При этом второй контакт крепится на массе.

Читать далее: Фаркоп на Рено Дастер своими руками — чертеж и схема подключения

Если на экране мультиметра наблюдается значок бесконечности, то это говорит об отсутствии замыкания на этом участке. Автовладельцу это должно сказать, что схема зажигания в полном порядке. Собственники авто без достаточно опыта в области технического обслуживания автомобилей должны ориентироваться на следующий факт. Если помимо значка бесконечности на мониторе осталась «1», которая была до момента подсоединения, это говорит об исправности участка.

Замена свечей может потребоваться в случае наличия зажигания на обрыв в первичных цепях модуля. Прибор подключается к расположенным по краям контактам модуля. В таком случае стабильность показателей на экране прибора говорит о наличии проблемы в замке зажигания Калины

Если и здесь неисправность не удалось обнаружить, то на следующем этапе автовладелец должен обратить внимание на вторичную обмотку модуля

Берется модуль зажигания 16-кл. и поворачивается таким образом, чтобы оба вывода проводов были повернуты к вам. К выводам 4-го и 1-го цилиндра подсоединяется диагностический прибор. Если неисправности здесь себя не проявили, то аналогичным образом необходимо проверить 2-й и 3-й цилиндры.

Как проверить исправность катушки зажигания?

Неисправности приводят к нестабильной работе мотора и невозможности завести машину. Задача модуля – сформировать импульсы высокого напряжения и передать их на свечу зажигания (СЗ). На плюс блока поступает питание + 12В от бортовой сети, минус берется от кузова авто.

Катушка зажигания на Лада Калина

Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от , на основании которого рассчитывается последовательность срабатывания катушек в блоке. Кроме того, контролер использует информацию о частоте вращения, температуре ОЖ, нагрузке силового агрегата (массовом расходе воздуха), положении коленчатого вала и наличии детонации. В системе отсутствуют подвижные детали, поэтому она не нуждается в техническом обслуживании и регулировке.

Основные признаки неисправности устройства:

снижение мощности двигателя;
работа мотора с перебоями;
прерывистое движение на холостом ходу;
некорректная работа парных цилиндров.

Тестер для проверки

Проверка замыкания обмотки

Проверка крайних выводов

Проверка вторичных обмоток

Порядок проверочных работ КЗ

Итак, есть признаки неисправности, следует выполнить проверку.

Первым делом, катушку необходимо демонтировать. Для этого понадобится:

подготовить торцевой ключ на «десять»;
отключить клеммы на аккумуляторной батарее;
открыть защитный кожух, закрывающий мотор;
отжать фиксаторное устройство из пластика, отсоединить проводки от катушечного вывода;
извлечь крепежный болтик;
вытащить катушку зажигания.

Теперь проводится осмотр. На ней не должно различаться трещинок, оплавленностей и подтеков по колпачкам и корпусной части. Допускается лишь наличие слабой подкопченности. Электрику можно проверить несколькими вариантами. Установив исправную свечу, проверяем устройство на наличие «искры» об автомобильный корпус. Если нет искры с катушки, то вполне возможно, что КЗ утратила свою работоспособность. В подобной ситуации следует проверить зазор в свечах. Все работы следует выполнять в прорезиненных перчатках, чтобы полностью исключить контакт тела или инструмента с автомобильным корпусом либо двигателем. Дело в том, что катушка способна вырабатывать напряжение в пределах 20 – 40 кВ. Еще один вариант – демонтировать катушку и установить ее на исправный цилиндр другой машины, чтобы выполнить проверку в движении. Если КЗ неисправна, то это сразу проявится. Третий способ – инструментальный.

Основные причины, почему пробивает катушку зажигания, считаются высокие температурные режимы либо перегревание, которые способствуют образованию трещин. Велика вероятность выхода из строя КЗ из-за скопления влаги или образования коррозии, частого включения зажигания без последующего пуска мотора, длительные перегрузки при неудачной попытке завести двигатель.

Как проверить катушку зажигания на Приоре

Одним из основных признаков неисправности в ИКЗ Приора является троение двигателя. Поскольку катушки на Приоре индивидуальные, то и не работать будет только один цилиндр, то есть будут проявляться признаки троения на силовом агрегате. Это, конечно, не стопроцентный диагноз, но повод к тому, чтобы была произведена проверка катушки зажигания Приора вполне достаточный.

Проверка катушки зажигания мультиметром

Для того, чтобы снять катушку зажигания необходимо:

приготовить торцовый ключ на «10»;
отсоединить аккумулятор;
снять кожух прикрывающий двигатель;
отжать пластиковый фиксатор и отсоединить колодку с проводами от вывода катушки;
вывернуть болт крепления КЗ ключом на «10»;
вытащить КЗ из свечного отверстия.

После того как катушка извлечена надо провести ее внешний осмотр. Не должно быть микротрещин, оплавлений или потеков на резиновом колпачке и корпусе. Возможно только небольшое подкопчение. Проверка электрической части возможна несколькими способами.

В комплекте с исправной свечой зажигания проверить устройство на «искру» об корпус автомобиля. Если искры нет, то очень вероятно, что КЗ отказала. В этом случае желательно проверить зазор в свечах зажигания, Приора может работать неустойчивой во время движения.

Можно снятую катушку поставить на исправный цилиндр другого автомобиля и проверить в движении. Отказавшая КЗ себя сразу проявит.
Проверить КЗ инструментальным способом.

Главными врагами катушки зажигания являются высокая температура или перегрев, из-за которых образуются микротрещины на колпачке и корпусе, а также коррозия, то есть влага, кроме того плохо влияет на состояние КЗ частое включение замка зажигания без запуска двигателя и длительная нагрузка при неудачном запуске.

Катушка зажигания, которая находится в автомобиле, по своей сути преобразовывает низкое напряжение от аккумуляторной батареи и генератора — в высокое, для подачи его индивидуально к каждой свечи зажигания. Грубо говоря — это такой миниатюрный электрический трансформатор, момент отказа которой практически невозможно предугадать и производить ремонт и диагностику приходится уже на отказавшем устройстве. Ниже в нашей статье мы подробно расскажем вам как проверить катушку зажигания для ВАЗ-2112 своими руками.

На видео очень подробно рассказан алгоритм проверки катушки зажигания на ВАЗ-2112:
