Приспособление для высверливания обломанных шпилек

Способ 3 – наваривание гайки или головки

Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.

Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.

Плюсы данного способа:

  1. Головка находится выше и в нее можно вставить ключ с большим рычагом;
  2. Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.

Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.

Сейчас читают

Что будет если перелить масло в двигатель

1.1k

Как правильно проверить уровень масла в двигателе

11.4k

После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.

Высверливание

И наконец, третий и самый радикальный способ. Им пользуются для того, чтобы извлечь из отверстия сломанные болты и шпильки. Это высверливание. Метод очень трудный. Он гораздо сложнее всех вышеприведенных и является самым опасным. Существует риск повредить резьбу в отверстии блока двигателя или ГБЦ. Следует надежно удерживать дрель, так как если это блок цилиндров, то существует серьезный риск повредить дорогостоящую деталь. Шпилька зачастую изготавливается из более твердых сортов стали, а головка выполняется из алюминия. Корпус коллектора – чугунный, поэтому он тоже мягче стальной шпильки. Сверло обязательно уйдет от твердой шпильки к более мягкому металлу. Особенно часто это случается, если работа проводится в ограниченном пространстве, а дрель установлена под небольшим углом. Принцип высверливания заключается в следующем: нужно строго в центре шпильки проделать отверстие тонким сверлом, предварительно накернив его, затем в дрель установить более толстое и повторить всю процедуру.

Альтернативные способы выкрутить болт с сорванными гранями

Приваривание гайки, как способ выкрутить болт без граней

Этот старый испытанный способ выводил из тупика во время ремонта многих.

Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок.

Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.

Суть приёма заключается в следующем.

Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим

Осторожно, без рывков, выкручиваем сломанный болт за гайку

Важно!

Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!

Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем

Высверливание — отличная возможность окрутить болт без граней

Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста — из диаметра болта (резьбовой части) вычитаем величину шага резьбы.

Следующий важный момент — как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями.

В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами.

Можно сверлить! Именно гильза будет препятствовать отклонению сверла.

Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.

Выбивание остатков металла

Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.

Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда »стенка» его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.

Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.

Способ 5 – сломался болт ГБЦ

Метод подходит для тех случаев, когда болт лопнул и часть его в виде шпильки осталась внутри блока цилиндров. Используем сварку, трубку, гайку.

Плюсы метода:

  • нет необходимости разбирать двигатель;
  • экономит время.

Возьмите трубку с такими диаметрами:

  • Внешний – чуть меньше диаметра болта ГБЦ.
  • Внутренний – такой, чтобы в трубку свободно заходил электрод 2 – 3 мм.

Наварите на одну сторону трубки гайку на 17 – 19.

  1. Вставьте трубку в отверстие, так, чтобы она касалась обломанной шпильки.
  2. Вставьте в отверстие трубки электрод немного под углом, так чтобы его конец был расположен в мести соприкосновения края трубки со шпилькой.
  3. Приварите трубку к шпильке.
  4. Ключом выкрутите шпильку.

Другой способ если сломался болт ГБЦ.

Подходит для тех случаях, когда обломанная шпилька находится не глубоко, не более 5 см.

Для того, чтобы выкрутить шпильку из блока сначала используйте дрель и длинное сверло на 10 мм. Этим вы сможете выровнять и отцентровать ее поверхность. Далее с помощью сверла на 4 мм просверливаем в шпильке отверстие глубиною не менее 1 см.

Аккуратно вбиваем в шпильку ключ торекс на 25 и с помощью трубки-рычага откручиваем ее. Выкручивать нужно без рывков, постепенно увеличивая усилие на рычаг.

Используем кондуктор

Можно значительно упростить операцию высверливания сломанных шпилек. Это актуально для тех, кто часто ремонтирует двигатели. Поможет мастеру простейший кондуктор. Размеры детали берутся с реальных двигателей. На кондукторе, а это металлическая пластина, высверливаются такие же отверстия в тех же местах, что и на головке, а также на коллекторе. Еще в кондукторе делают отверстия для втулок. Они будут удерживать деталь от перемещения на блоке.

С помощью подобных приспособлений можно значительно облегчить выполнение задачи и разобраться с тем, как выкрутить сломанную шпильку из выпускного коллектора высверливанием, не повредив при этом сам коллектор.

Плоская отвертка и молоток

Этот метод даст положительный результат, если излом болта случился выше резьбы, а на поверхности присутствуют неровности. Тогда пригодится подручный набор инструментов для ремонтных работ любой сложности.

На очищенной поверхности обломка находим самый крупный выступ. Берём плоскую отвертку и ставим её под углом, придавливая к нужному месту.

Посмотрите еще здесь!
  • Замена крана под давлением — пошаговое описание как своими руками поменять под давлением водопроводный кран (80 фото + видео)

  • Что такое акустический выключатель: устройство, работа, виды и особенности устройства (100 фото)

  • Фильтр низких и высоких частот: делаем частотные фильтры и как создать схемотехнику высокого класса (95 фото + видео)

Для крепкой опоры используйте керн, благодаря которому неровная поверхность становится глубже. Затем не сильными толчками аккуратно проворачиваем резьбу. При необходимости упор на поверхность можно усилить.

Тюнинг

Те, кто хочет изменить звук выхлопа на более спортивный, могут установить прямоточный глушитель «Стингер». Выхлопная система ВАЗ-2109 также дорабатывается путем установки паука марки «Стингер».

В результате газы будут беспрепятственно покидать камеру сгорания. Но нужно понимать, что звук выхлопа увеличится в несколько раз. Так как в прямоточном глушителе нет таких лабиринтов, все газы идут напрямую в атмосферу.

Машина будет звучать по-спортивному, однако о существенной прибавке мощности говорить не стоит. Более правильным решением является установка такого глушителя после модернизации мотора. Начинать можно с установки 16-клапанной головки, далее менять впускную систему, монтировать турбину и так далее. Ставить прямоток на простой вазовский двигатель нет никакого смысла. Штатная выхлопная система и так справляется с выхлопом от простого атмосферного двигателя. В случае же установки турбины на «девятку» такая доработка просто необходима.

Маленькие хитрости эксплуатации и ремонта ВАЗ-2109, ВАЗ-2108:

Как зафиксировать слетающие колпаки на ВАЗ-2109 и ВАЗ-2108?Советы народных умельцев. Куда при заправке класть крышку от топливного бака ВАЗ-2109, ВАЗ-2108?Почему в дневных ходовых огнях светодиоды не горят или мигают?Где в салоне ВАЗ-2109 лучше всего установить ароматизатор?ВАЗ-2109 и ВАЗ-2108, что делать, если капает из глушителя вода?

Полировка автомобиля. Как правильно ее выполнять?Как шумоизолировать ВАЗ-2109 своими руками? Учимся ездить на отечественной «восьмерке» или «девятке». Особенности вождения ВАЗ-2109Уход и ремонт чехлов для сидения ВАЗ-2109Автокредит. Зачем его брать?Экономим на бензинеАнтикоррозийная обработка днища автомобиля ВАЗ-2109, ВАЗ-2108 самостоятельно. Ремонт.Заклинило, не крутится заднее колесо ВАЗ. Что делать, и в чем причина?Как и чем удалить ржавчину с автомобиля. Ремонт ВАЗ-2109, ВАЗ-2108Замена троса капота ваз 2109Открытие капота ваз 2107Открытие и закрытие капота ВАЗ-2109Как открыть капот ваз 2105 и зарыть?

Эффективные способы борьбы со сломанными болтами и шпильками

Профессиональные слесари знают несколько эффективных методов, как выкрутить сломанную шпильку. Прежде чем приступить к этому делу, необходимо подготовиться. Под этими работами нужно понимать очистку поверхности от грязи и смазки. Резьбовое соединение рекомендуется предварительно обработать WD-40 или обыкновенным машинным маслом. Также можно облегчить ситуацию, если несколько раз ударить молотком по обломку. Часто проблема решается нагревом – шпилька или болт, при условии, что она выглядывает из отверстия, нагревается при помощи паяльника. Тогда ее можно относительно легко извлечь.

Как выкрутить шпильку, если она сломалась выше резьбы

Если в процессе удалось хоть чуть-чуть сорвать резьбу, то есть если крепежный элемент начал выворачиваться, можно попробовать воспользоваться пассатижами или плоскогубцами. Также поможет в этом нелегком деле хороший и мощный разводной ключ. Во втором варианте может потребоваться ножовка по металлу или же болгарка. Иногда подойдет и зубило – главное, не прилагать чрезмерных усилий. Как выкрутить сломанную шпильку колеса таким образом? Проделывают поперечное отверстие для отвертки и выкручивают шпильку этим инструментом.

Если отвертка не помогла, тогда можно воспользоваться сварочным аппаратом. Эта операция выполняется достаточно легко. Подготавливают болт, шляпка которого примерно соответствует диаметру шпильки. Далее болт приваривают к торчащему из отверстия обломку. Затем при помощи ключа и без лишних усилий пробуют вывернуть злосчастную шпильку. Опытные автомеханики говорят, что существуют специальные клеи с агрессивным действием, которые можно использовать в качестве холодной сварки. Но они не всегда эффективны.

Как и где хранить автомобиль. ВАЗ-2109, ВАЗ-2108.:

Подготовительные работы по хранению автомобиля. ВАЗ-2109, ВАЗ-2108.Хранение и обслуживание автомобиля. ВАЗ-2109, ВАЗ-2108ВАЗ-2108, ВАЗ-2109. Как снять автомобиль с хранения?

Прочистка дренажных отверстий кузова автомобилей ВАЗ-2109, ВАЗ-2108.Где и как хранить автомобиль. ВАЗ-2108, ВАЗ-2109Как правильно мыть машину. ВАЗ-2109, ВАЗ-2108.Эксплуатация автомобиля ВАЗ-2109 и ВАЗ-2108 при сильных морозахЧто необходимо иметь всегда при себе, при эксплуатации ВАЗ-2109 и ВАЗ-2108 в зимний период.Как лучше ездить на ВАЗ-2109 и ВАЗ-2108 в зимний период?Уход и восстановление покрытия кузова. ВАЗ-2109, ВАЗ-2108

—:

Светодиодные дорожные знакиПопуляризация марки «Москвич»УАЗ Хантер – военная классика в современной интерпретацииПАЗ 32053-04 — самый надежный автобусПриработка и испытания двигателейЛичный опыт выбора автошинПростое перемещение грузов

Проверка и ремонт стартера на автомобилях ВАЗПодвеска двигателяЗамена подшипника передней ступицыКоврики для авто, особенности производства.Жизнь – это движение. Пленка для кузова автомобиля Б у автозапчасти для иномарок доступная альтернатива новым деталямИнструменты в авто – простая необходимостьВсе о «Москвич 412» Ремонт БМВ по самым лучшим ценамМикрозайм для автовладельцевЗамена тормозной жидкости самостоятельно на примере Nissan QuashquaiКак распознать, какой двигатель установлен на автомобиле ВАЗВидеорегистратор: зачем он нужен и какой лучше выбрать?Аренда свадебного автомобиляСамые распространенные причины неисправности ВАЗ-2101Господа полицейскиеОбзор видеорегистратора Cubex V45 от NeolineFord Aspire. Миссия невыполнима?Грузовые авто требуют особого внимания.О транспортной логистикеМеханические системы против угонаКакой тюнинг для ВАЗов в моде в 2015Как подключить ДХО на «Ларгус»?Услуга ответственного хранения в МосквеГрузоперевозки при помощи ГазелиВыбираем ксеноновые фары для автомобиляТипы дефлекторов для капотаДостоинства автомагазина market.ria.comЛетние шины, которые подходят большинству автомобилейСитуация на рынке грузовых автомобилей в РоссииКачественные запчасти Ситроен оптомЗащита лобового стеклаОсобенности и преимущества летних шинКак установить дефлектор на капотЗаработать на автомобиль в игровые автоматыТюнинг для Мерседес БенцСафари на квадроциклах — отличный отдыхПрименение автомобильного видеорегистратораНоворожденный в автомобилеВывоз мусора в Щёлково Как оценить компетентность и честность продавцаПодготовка автомобиля к большому путешествиюПровисание дверей авто – как избежать?Выбор квадроцикла ответственный шагСлот автоматы это новшество или традиционный вид развлеченияКазино в КитаеНа стоимость покраски влияет множество разных факторов и каждый по-разномуКак научиться грамотно контролировать свои расходы в онлайн казиноАмериканцы смогут ставить ставки на ОлимпиадуКак играть в казино без опаскиОказали мне помощьКак установить фаркоп?Постановка автомобиля на учет в ГИБДД: что нужно знать?Передвижной шиномонтаж это просто и удобно.Как выбрать идеальный автоковрик?Особенности летней резиныВнедорожник класса люксПилот из Формулы 1 занялся тестированием шинКак взять машину Мазда в кредитНовый Jeep Cherokee DieselВыбираем GPS-навигаторКак заменить колодки в автомобиле «Лада-Калина»Сравниваем Ниву и УАЗ на шоссе и бездорожьеКупить тягач Скания б/у в специализированных центрах по выгодным ценамКак выбирать диски на ВАЗ?Как ремонтируют рулевую рейку ВАЗКак подарить вторую жизнь салону автоРемонт шин своими руками: как устранить проколКак вы можете найти идеальное СТО для вашего авто? Две основные достопримечательности Московского КремляПневмоподвеска Iveco dailyКак проверить работу двигателя автомобиля?Как выбрать напольный плинтусОсновные поломки iPhone 5 и пути их решенияТипичные проблемы автомобиля ВАЗ-2110Как выбрать поршневой компрессор?Плановая диагностика при беременностиКакие утяжелители применяются для трубопроводов?Обзор стандартных подшипниковКак выглядеть стройнее: одеваемся правильноВсе о ТО для Лады ЛаргусСамые выгодные авиабилеты – на Tickets.byПрофессиональный ремонт гидроцилиндровБыстрый вызов эвакуатора с приложением от компании CarTaxiКакими особенностями обладают сигнализационные системы с автозапуском?

Левая резьба в шпильке

Второй метод сложнее. Он применяется, когда невозможно вывернуть сломанную шпильку ни одним из доступных способов. В этом случае принятые меры будут еще более кардинальными. Для этого способа потребуется электрическая дрель, метчик и много времени. Первым делом в шпильке сверлят отверстие – прямо в центре. Затем аккуратно в отверстии метчиком нужно нарезать резьбу.

Отметим важный момент: перед тем как выкрутить сломанную шпильку из головки, убедитесь, что резьба именно «левая». Когда в только что нарезанную деталь будет вкручен новый болт, резьба которого такая же, то в момент, когда он дойдет до конца, сломанная шпилька начнет выворачиваться.

Экстракторы

Экстрактор – это специальное приспособление, позволяющие удалить остатки неисправных крепежных элементов или же выкрутить сломанную шпильку. Приспособление очень простое и в то же время гениальное. Для того чтобы извлечь застрявшую или сломанную деталь, нужно ее как-нибудь зацепить, а затем выкрутить. А делается все это очень просто. Требуется просверлить в центре шпильки отверстие, заклинить в нем какой-нибудь инструмент в форме конуса или цилиндра, затем при помощи этого инструмента уже вывернуть болт. Это и есть экстрактор. Данные приспособления значительно облегчают решение таких вопросов, как выкрутить сломанную шпильку из коллектора или из любых других мест.

Существует несколько видов экстракторов:

  • Клиновидные.
  • Стержневые.
  • Спиральные.
  • Винтовые.

Сейчас эти приспособления можно приобрести в наборах, но есть они в продаже и по отдельности. Специалисты рекомендуют использовать именно эти инструменты. Они значительно облегчают решение трудных ситуаций, таких как сломанные болты.

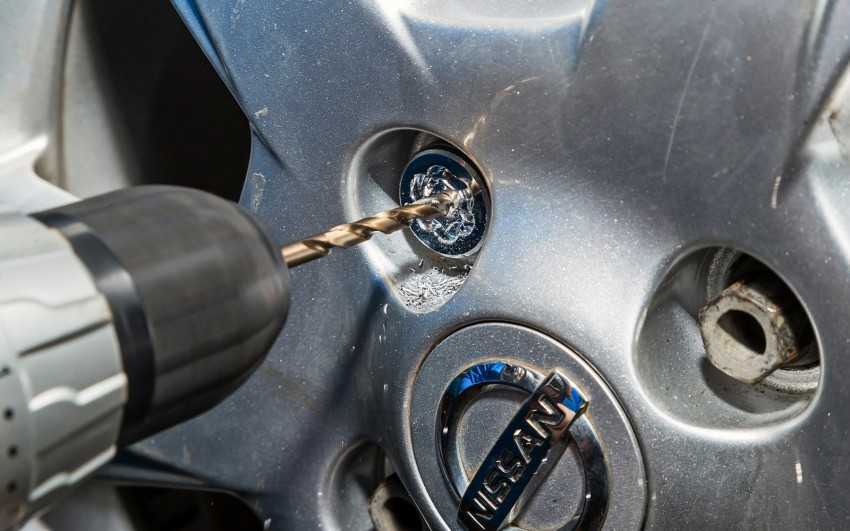

При помощи дрели

Можно попробовать высверлить остатки болта сверлом, близким по размеру к размеру болта. После высверливания удалить остатки болта отверткой.

Следует помнить, что для проведения такого вида высверливания требуется определенная сноровка, что бы не повредить резьбу отверстия.

Если описанные инструкции как правильно выкрутить сломанный болт вам не помогли, то вы можете воспользоваться еще одним способом.

Если конструкция детали позволяет, то вы можете просверлить место сломанного болта большим сверлом, после этого нарезать новую резьбу большого диаметра и закрутить подходящий болт.

Если у вас нет возможности закрутить большой болт, то тогда вам придется поискать в магазине или найти слесаря, или токаря, который сделает вам втулку с большим внешним диаметром под новое отверстие. Нарежет меньшую внутреннюю резьбу на втулке, которая будет подходить для вашей конструкции.

В интернете можно найти различные фото сломанных болтов и советами различных профессионалов, которые описывают весь процесс работы по выкручиванию того или иного сломанного болта.

В этой статье описаны самые простые варианты, которыми вы можете воспользоваться для извлечения сломанного болта. Но иногда болты или шпильки ломаются в самых неподходящих местах.

Для устранения этой проблемы вам скорее всего придется обратиться к определенным специалистам, у которых в силу своей профессиональной деятельности существует масса идей как можно выкрутить сломанный болт из любого самого труднодоступного места.

Как открутить прикипевший болт

Техническое обслуживание автомобиля или другого оборудования происходит при агрессивной окружающей среде. В соединения попадает влага, которая действует на вред металлу, создавая условия для образования коррозии. Как результат крепежные узлы в соединениях прикипают, открутить детали в таких ситуациях кажется невыполнимым заданием. Некоторые мастера не используют средства и подготовительные работы, что приводит к поломке шляпки или резьбы болта.

Откручивание прикипевшего болта

Каждая ситуация требует отдельного подхода, следует оценить тип повреждений как крепления, так и резьбы перед выполнением поставленной задачи. Существует несколько основных способов, как открутить прикипевший болт.

Открутить заржавевший болт или гайку постукиванием

Один из действенных способов – постукивание молотком по шляпке сорванной конструкции.

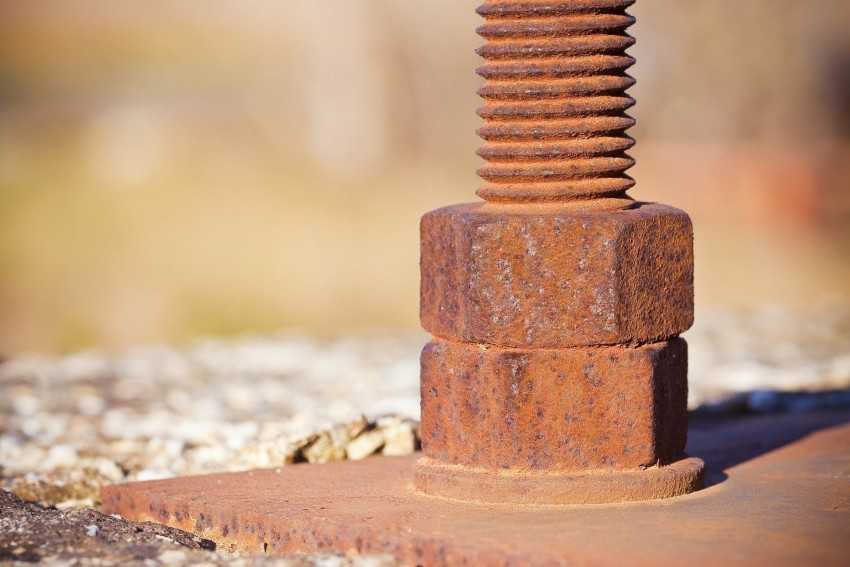

Ржавый прикипевший болт

Используется молоток как в паре с накидным ключом, на который прилагается усилие для откручивания

Операцию необходимо производить с предельной осторожностью, так как возможно испортить грани шляпки, что станет еще большей проблемой. Обычно заржавевшие болты заменяются новыми, при отсутствии такой возможности, следует удалить загрязнения и следы коррозии, смазать специальной смазкой резьбу

С помощью растворителей

Существует множество растворителей разных категорий в продаже. Разнообразие применения таких элементов, как Уайт-спирит, горючее топливо и даже кока-колу. Наиболее действенным химическим средством для откручивания сорванных элементов является WD-40 и разновидности. Жидкостью обрабатывается зона конструкции, если отверстие сквозное, необходимо залить обратную часть.

Уйат-спирит

Для ускорения процесса необходимо обмочить тряпку химическим раствором, обработать соединение, простучать для удаления верхних слов ржавчины.

Термический способ

Более серьезные коррозийные отложения не всегда поддаются обработке химическим способом. Такие соединения нагревают газовой горелкой до раскаленного состояния, резко охлаждают водой. При термическом воздействии, металл расширяется, затем резко сужается, что дает возможность выхода отложений через резьбовое соединение.

Извлечение болта при помощи газовой горелки

Использование горелки не всегда рационально, так как возможно повредить лакокрасочное покрытие и близкорасположенные узлы

Следует с осторожностью работать вблизи топливной системы, так как пары бензина могут воспламениться и привести к необратимым последствиям

Способ 7 – специальные головки-экстракторы для слизанных граней

В продаже имеются специальные головки – экстракторы. Они как раз и предназначены для выкручивания сорванных болтов со слизанными гранями.

Но у таких головок есть своя особенность применения – их нельзя откручивать с помощью ударного инструмента, а только ключом с квадратом на 3/8 дюйма.

Алгоритм действий очень прост. Берется из набора головка-экстрактор подходящего размера и с помощью молотка насаживается на слизанную шапку болта, так, чтобы она на него налезла.

Далее берем ключ с квадратом на 3/8 дюйма, рычаг и выкручиваем болт.

Многие спрашивают, нужно ли менять прокладку если не удалось снять головку блока цилиндров из-за одного сорванного болта.

Большинство специалистов говорят, что да, нужно менять. Ведь если все болты были сорваны за исключением одного, то первый прижим прокладки был нарушен, и второй раз она может сесть неправильно и в дальнейшем протечь или прогореть. Поэтому если уже взялись за дело, то доводите его до конца. А как это сделать мы рассказали выше.

Причины поломок приемной трубы Ваз2114

Так как узел крепится непосредственно под днищем автомобиля, а наши Российские дороги оставляют жалеть лучшего, то наиболее распространенное явление это заезд в яму (еще хуже, если она скрыта под лужей) с последующим повреждением, как самой приемной трубы, так и места ее соединения с глушителем. Второй по распространенности причиной является уязвимость самой прокладки. Дело в том, что на нее постоянно оказывается сильное воздействие горячих выхлопных газов, потому в условиях агрессивной среды, ускоряется разрушение изделия (выгорание)

«Обратите внимание на то, что если вы диагностировали износ или повреждения непосредственно на самой трубе, замену следует проводить не только узла, который поврежден, но и уплотнительной прокладки. Такой подход обеспечит наилучшую долговечность и износостойкость всего участка трубы, а старая прокладка не станет «узким местом» во всей выхлопной магистрали»

Как выкрутить шпильку из выпускного коллектора

Если стальная шпилька прикипела в стальном или чугунном коллекторе, то нагревать можно до покраснения металла, используя аккуратно газовый резак, газовую горелку от баллончика, паяльную лампу или иное подходящее оборудование.

Как выкрутить шпильку из выпускного коллектора, чтобы не допустить трещин в чугуне? Прежде всего нельзя искусственно интенсивно охлаждать чугунную деталь. Нагреть при этом нужно сам коллектор, не задевая шпильку: коллектор разогреется и немного раздастся в зоне резьбового отверстия с закисшей шпилькой, а разница в нагреве деталей еще более ослабит прихват.
