Замена радиатора на ваз 2107

Замена охлаждающей жидкости

Определённое количество воды в тосоле может стать причиной коррозии радиатора изнутри. В связи с этим необходимо периодически промывать радиатор, чтобы не снижалась его проходимость и не ухудшались теплообменные свойства. Для промывки и очистки радиатора используются различные химические средства, которые заливаются внутрь трубок и удаляют накипь и ржавчину со стенок. Помимо этого, необходимо выполнять полную замену охлаждающей жидкости через определённый пробег (как правило, чем через каждые 40 тыс. км).

Чтобы не получить ожог во время работы, менять охлаждающую жидкость следует на холодном или тёплом двигателе. Замена тосола (или другой охлаждающей жидкости) выполняется в такой последовательности:

  1. Рычаг управления подачей тёплого воздуха в салон переводится в крайнее правое положение. Кран отопителя в этом случае будет открыт.

  2. Откручивается и снимается крышка радиатора.

  3. Снимается пробка расширительного бачка.

  4. В нижней части радиатора откручивается пробка сливного отверстия и тосол сливается в заранее подготовленную ёмкость.

  5. На месте пробки может оказаться датчик включения вентилятора, который необходимо открутить ключом на 30.

  6. Ключом на 13 откручивается пробка сливного отверстия блока цилиндров и вся отработанная жидкость сливается в подставленную бутылку.

После того как старый тосол будет удалён из системы, необходимо поставить на место пробки сливных отверстий радиатора и блока цилиндров. Новая охлаждающая жидкость заливается в радиатор и затем в расширительный бачок на 3 мм выше отметки min. Для устранения воздушных пробок со штуцера впускного коллектора снимается шланг. Как только с него начинает вытекать жидкость, он устанавливается на место и плотно зажимается хомутом.

Для устранения воздушных пробок со штуцера впускного коллектора снимается шланг

На этом процедуру замены тосола можно считать законченной.

Радиатор — уязвимая деталь авто

Сам радиатор — это довольно уязвимая часть машины, ведь он имеет латунный корпус, который подвержен многочисленным нагрузкам. Да и по конструкции эта деталь тонкая, а если учитывать огромное количество паяных соединений в нем, то скорый выход радиатора охлаждения из строя становится понятным. Радиатор находится впереди автомобиля и случайно попавший в него камешек от дороги или ветка дерева могут стать смертельной пулей. Даже самые мелкие инородные предметы, попавшие в радиатор, способны разрушить пайку и места контактной сварки.

Кроме того, взаимное влияние элементов автомобиля в данном случае играет злую шутку. Длительная эксплуатация химикатов, хочешь не хочешь, ослабляет зону контакта, нарушает режим работы насоса, повышает температуру охлаждающей жидкости и т. д. К тому же, если прикипит клапан крышки радиатора, то он не даст вовремя сбросить давление, что в итоге приведет к появлению множества точек протекания.

Примечание. Причин, из-за которых радиатор может выйти из строя или недобросовестно функционировать очень много. Останавливаться на них в этой статье мы не будем. Цель этой инструкции — ознакомить читателя с тем, как без проблем снять радиатор и заменить его на новый.

Делаем все своими руками

Иногда неопытные автомобилисты выполняют действия, требующие определенных знаний и умений. И очень часто такие ремонтные работы оборачиваются плачевно для владельцев авто. Мы настоятельно советуем вам осуществлять затяжку штифтов блока цилиндров только если вы уже выполняли такую процедуру. Рассмотрим процесс для автомобиля ВАЗ 2106. Но учтите, каждый отдельный мотор имеет свою специфику работу.

Что подготовить?

В целом вам не понадобится ничего, кроме динамометрического ключа. При затяжке этот специальный ключ будет просто необходим, поскольку только при помощи данного инструмента можно определить момент. В домашних инструментах вы навряд ли сможете найти этот ключ, поэтому вам стоит приобрести его в авто-магазине или взять на время на СТО. Разумеется, бесплатно вам его вряд ли кто-то даст, поскольку его стоимость варьируется от 1 200 рублей (350 гривен) и выше.

Также стоит отметить, что очень часто «гаражные специалисты» рекомендуют использовать обычный гаечный ключ. Мол, «ну а че с этого будет, ведь сосед по гаражу Петрович на своей „копухе“ вообще на глаз закручивал болты, без всяких этих современных штучек»

Чтобы избежать негативных последствий, лучше не слушать таких людей, поскольку далеко не каждый осознает важность данной процедуры.

Пошаговые действия

Для начала произведите визуальный осмотр штифтов. Если вы видите, что качество болтов неудовлетворительное, то, согласно рекомендациям опытных специалистов, лучше воздержаться от их затяжки

Также обратите внимание на качество самой резьбы. Перед самой натяжкой ее следует смазать моторной жидкостью или другой смазкой. Кроме того, если винты уже эксплуатировались, то их в любом случае нужно заменить на новые

Это, опять же, рекомендации опытных автомобильных мастеров.

Кроме того, если винты уже эксплуатировались, то их в любом случае нужно заменить на новые. Это, опять же, рекомендации опытных автомобильных мастеров.

В целом процедура натяжения болтов аналогична другим моделям ВАЗ, но в случае с 2106 она происходит в два этапа. Что касается схемы, то с ней вы можете ознакомиться ниже.

Возьмите динамометрический ключ и затяните все штифты согласно порядку, указанному на схеме. При этом момент протяжки должен составлять 3,5 — 4,1 кгс*м. В первую очередь необходимо натянуть два винта, расположенные посередине. Затем, в целях соблюдения правильного порядка натягиваются по два верхних и нижних штифта, расположенных по бокам от средних элементов. Далее, натягиваются по два крайних штифта — сначала левые, затем правые. При этом элемент под одиннадцатым номером трогать не нужно.

После того, как эти действия выполнены, нужно натянуть штифты еще раз, в такой же последовательности

Обратите внимание, теперь момент затяжки динамометрическим ключом должен составлять 10,5 — 11,5 кгс*м. После этих действий вам осталось затянуть только винт под номером 11

Сделайте это при помощи динамометрического ключа, а момент должен составлять 3,5 — 4,0 кгс*м.

После этих действий вам осталось затянуть только винт под номером 11. Сделайте это при помощи динамометрического ключа, а момент должен составлять 3,5 — 4,0 кгс*м.

Собственно, на этом процедуру натяжки можно считать завершенной. Будьте внимательны во время проведения этих работ, поскольку неверные действия могут привести к негативным последствиям в работе 2106 Еще раз необходимо напомнить о соблюдении момента. В случае перетяжки элементов на головке блока цилиндров может появиться трещины. Это, в свою очередь, станет причиной необходимости повторного демонтажа ГБЦ и исправлении поломки.

Охлаждающая жидкость

В качестве хладагента для ВАЗ 2101 производитель рекомендует применять тосол марки А-40. Но в последнее время большинство владельцев классических моделей ВАЗ используют антифриз, аргументируя это тем, что он намного эффективнее и безопаснее. На самом деле для двигателя нет особой разницы, какая ОЖ используется. Главное, чтобы она справлялась со своими задачами и не вредила системе охлаждения. Реальную опасность представляют лишь некачественные продукты, содержащие присадки, которые способствуют коррозии внутренних поверхностей узлов системы охлаждения, в частности, радиатора, помпы и рубашки охлаждения

Поэтому при выборе хладагента нужно обращать внимание не на его тип, а на качество и репутацию производителя

В качестве охлаждающей жидкости для ВАЗ 2101 производитель рекомендует использовать тосол

Доработка штатного отопителя

Не хотелось бы оставить без внимания и штатный отопитель автомобиля. Несмотря на то, что в холодное время года радиатор отопителя довольно неплохо справляется с нагревом проходящего через него воздуха, система обдува своей работой совершенно не радует. Можно всю жизнь винить в этом заводских конструкторов, а можно просто устранить негерметичность в местах соединений воздуховодов.

Большинство владельцев «шестерок» наверняка помнят писк, появляющийся со временем со стороны заводского двигателя вентилятора отопителя. Причиной этого надоедливого звука является втулка на его выходном валу. Почему-то инженеры, разрабатывая этот узел, решили, что установка шарикового подшипника – большая роскошь для столь неответственной детали и вместо этого установили подшипник скольжения. Однако, как только в нем пересыхает смазка, начинается трение «на сухую», отсюда и появляется выносящий мозг писк.

Доработка печки «Жигулей» может быть осуществлена заменой штатного электродвигателя вентилятора на используемый в «Самарах» (ВАЗ 2108-09). Установке нового агрегата может помешать гребенка, направляющая воздушный поток к ногам, поэтому ее демонтируют. Устанавливая новую деталь, можно оставить старую крыльчатку. Для этого понадобится немного (до 7мм) рассверлить посадочное отверстие, так как вал моторчика «Самар» немного толще «Жигулевского».

Установка «восьмерочного» электродвигателя вентилятора позволит не только устранить источник шума, но и использовать печку намного эффективнее – новый агрегат имеет не только повышенную мощность, но и более высокие обороты.

Конечно, описанные выше способы – лишь малая толика того, что можно сделать. Подтверждением тому — доработка ваз 2106, снятая на видео людьми, влюбленными в свой автомобиль. Начните с малого. Может быть и ваш старенький «Жигуль» сможет на закате своей карьеры ловить восхищенные взгляды прохожих.

Инструкция по демонтажу шкалы приборов

  1. В бардачке отвернуть несколько гаек крайнего крепления панели приборов и болтов, расположенных под комбинацией приборов.
  2. Аккуратно, подцепив отверткой, высвободить пластинку из обшивки приемника со вспомогательными узлами регулировки, внутри которой найдется несколько болтиков закрепления панельки радиоточки. Желательно их убрать, при этом поддерживать крепежную планку и не дать ей упасть. Снять панельку приемника.
  3. Сместить гайки закреплений и снять декоративные элементы рулевой колонки.
  4. Стараясь ничего не повредить, при помощи отвертки сместить в панели часы. Желательно сделать маркировку и разобрать проводку, вынуть из часов лампу подсветки и снять их.
  5. Отделить провод от лампы подсвечивания ящика для мелочей.
  6. Вывернуть болты прикреплений, снять рабочую полку.
  7. Сорвать болты крепления внизу панели.
  8. Демонтировать включатель электрического вентилятора отопления салона, маркером отметить места соединения и снять выключатель. Разжав отверткой, убрать ручки отопительных затворок.
  9. Снять панель шкалы приборов. С помощью отвертки приподнять ее в местах фиксирования и вытащить вперед. Отцепить от спидометра трос. Обязательно сделать маркировку пакетников электропроводов, чтобы при установке не запутаться. Расстыковать электропроводку и снять панель шкалы приборов.
  10. Удалить обе боковые декоративные накладки с обрамления ветрового стекла, вывернув три винта закрепления.
  11. Освободить панель радиоприемника, снимая побочные крепежи.
  12. Приподнять и снять панель с ВАЗ 2106.

Как снять и заменить моторчик печки на ВАЗ-2107, 2105 и 2104

Итак, дорогие друзья, сегодня мы вам расскажем доступным языком как на ВАЗ-2107 добраться к моторчику печки, дабы заменить его или отремонтировать в зависимости от того, что вынудило вас его достать. Сражу отметим, что если моторчик печки на вашей семерке начал верещать на холодную, ну или визжать, то дальше это будет только усугубляться, моторчики с завода стоят втулочные, смазка ни к чему не приведет, ненадолго может и вернет вам тишину, но совсем ненадолго, так что в таком случае только замена. И в идеале замена на подшипниковый моторчик печки — уж он то точно верещать не будет. Итак, для начала нам нужно будет снять бороду на нашей семерке. Предварительно снимаем ручку переключения передач, она нам будет мешать и магнитолу вынимаем из шахты и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то может и магнитолы нет.

Для начала открутим полку, тут все просто, действие в трех фото:

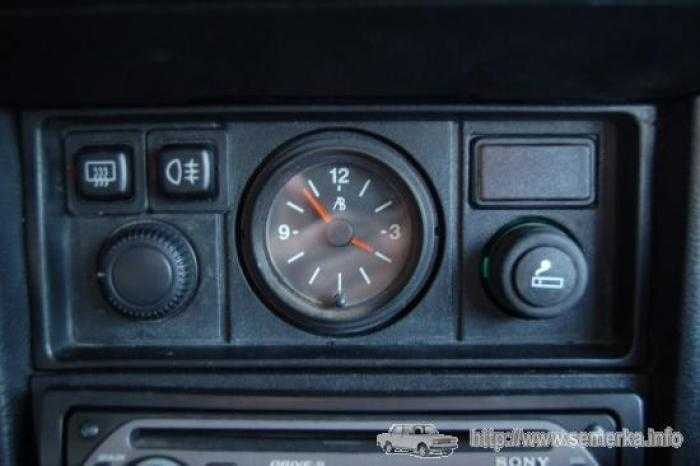

Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, поддеваем ее с правой или левой стороны плоской отверткой и выведя из защелок тянем на себя:

Затем, отсоединяем провода от часов, прикуривателя, (для удобства сборки я бы посоветовал их пометить), убираем панельку в сторону и получаем доступ к двум гайкам, тут удобно будет воспользоваться торцовым ключиком на 10

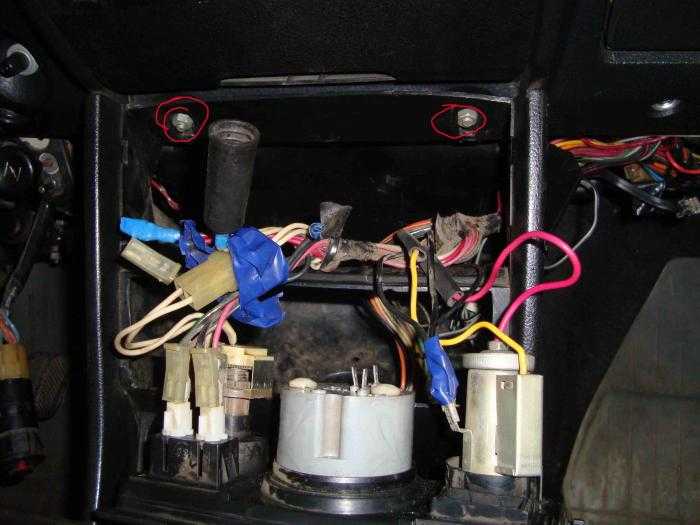

Откручиваем гайки, не теряем шайбы, смотрим вниз, где кнопки. Там в торону, которая смотрит на задних пассажиров есть декоративная заглушка, поддеваем ее отверткой, и под ней видим два шурупа вкрученных в тонель:

Откручиваем их, отсоединяем колодки от кнопок, панель больше ничего не держит. Отодвигаем ее в сторону и получаем доступ к корпусу печки:

Теперь, отсоединяем боковые воздуховводы, аккуратно выводим их из защелок плоской отверткой (на фото видно как они защелкиваются):

Нас интересует нижняя и средняя части корпуса печки 2107, что бы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они:

Руками их может быть отщелкивать проблематично, рекомендуем воспользоваться отверткой, вот как на этой картинке:

После того как защелки сняты (при снятии будьте внимательны, могут «выстрелить» и улететь в неизвестном направлении), нижняя часть корпуса печки спокойно вынимается руками на себя:

Вот мы и видим наш моторчик. Сам моторчик держится в нижней части корпуса тоже на металлических двух защелках, отщелкиваем их, отсоединяем клеммы

и извлекаем наш моторчик из корпуса печки:

Вот собственно и все, сборка осуществляется в обратной последовательности, на все про все времени потрачено около 40 минут. По аналогии замена моторчика печки производится на ВАЗ-2105 и ВАЗ-2104, отличие лишь в самой бороде и ее креплениях. Чуть позже мы вам расскажем о нюансах замены моторчика печки в этих и других ВАЗовских моделях. Удачи вам на дорогах и пусть машина не ломается. Будем рады вас видеть в нашем клубе ВАЗ классики на форуме.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

  • крестовая и плоская отвёртки;
  • набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

  1. Снимаем минусовую клемму с АКБ.
  2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.

    Открутив хомуты, стягиваем шланги с трубок радиатора

  3. Откручиваем саморезы и снимаем резиновый уплотнитель.

    Открутив саморезы, снимаем резиновый уплотнитель

  4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.

    Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов

  5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.

    Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы

  6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.

    С прикуривателя и часов отсоединяем провода

  7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).

    От отопителя необходимо отсоединить правый и левый воздуховоды

  8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.

    При помощи ключа на 7 отворачиваем крепёж тросика

  9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).

    Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки

  10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.

    После демонтажа нижней части открывается доступ к вентилятору отопителя

  11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.

    Чтобы извлечь радиатор достаточно потянуть его на себя

  12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.

    Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10

  13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
  14. Извлекаем оставшуюся часть печки.

    Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

Замена радиатора охлаждения на ВАЗ 2107-2105

Многие автовладельцы ВАЗ 2107-2105 привыкли при небольшой утечке радиатора, его ремонтировать, так как стоимость данной запчасти довольно высока. Но исходя из опыт и отзывов многих автомобилистов, такой ремонт, как запайка радиатора охлаждения — не может долго ходить, так как тосол или антифриз довольно текучие жидкости и со временем они начинают просачиваться даже через крошечные отверстия. Поэтому лучшим вариантов ремонта, будет полная замена.

Для выполнения данной задачи нам потребуется следующий инструмент:

  1. Головка на 10 с удлинителем
  2. Трещоточная рукоятка
  3. Отвертки плоская и крестовая

Инструкция по замене радиатора на ВАЗ 2107-2105

Итак, прежде чем приступать к выполнению ремонта, первым делом необходимо полностью слить охлаждающую жидкость и снять вентилятор, чтобы он не мешался во время снятия.

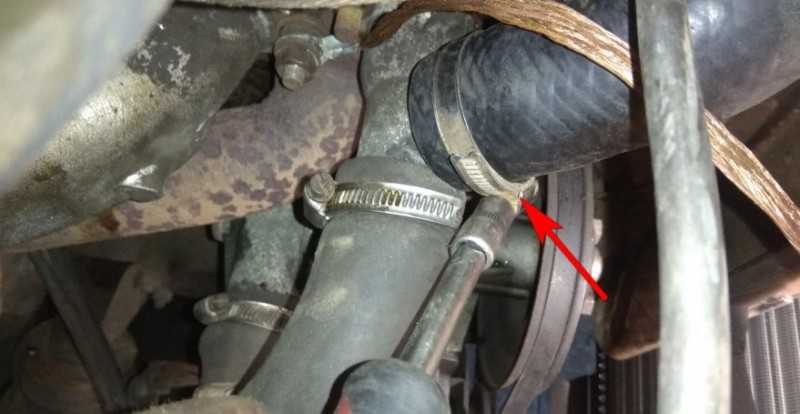

Затем отсоединяем шланги от радиатора, предварительно открутив хомуты крепления. Сначала сверху тонкий шланг от расширительного бачка:

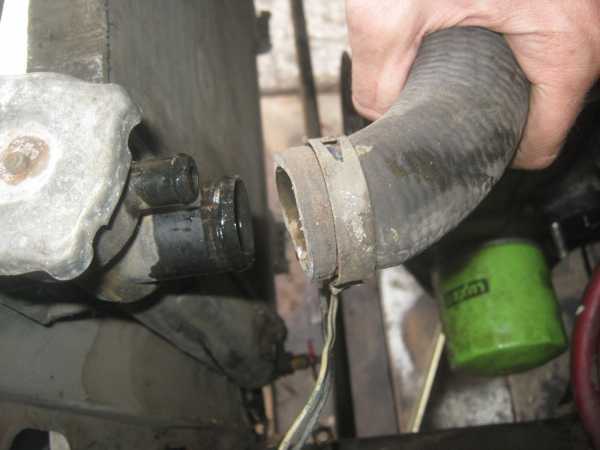

Затем верхний толстый патрубок, который показан на фото ниже:

И остается отсоединить еще один патрубок, который идет к нижнему правому углу радиатора на ВАЗ 2107:

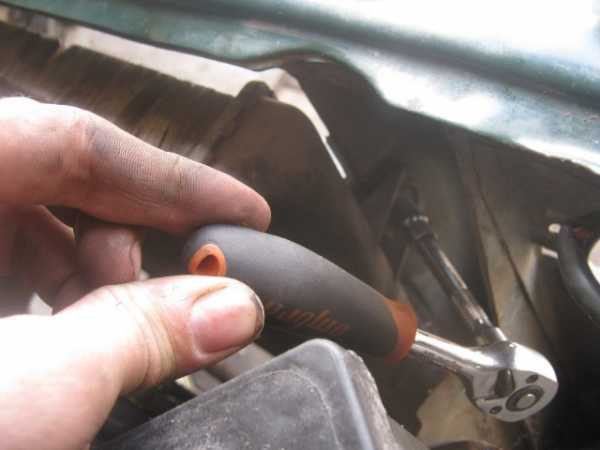

После этого откручиваем одну гайку крепления радиатора с левой стороны, как показано на картинке ниже:

И одну гайку справа:

Так как все крепления освобождены, то можно смело вынимать радиатор автомобиля наружу, немного подвинув его в сторону и поднимая вверх:

В случае необходимости, производим замену данной детали  на новую. Установка всех снятых с автомобиля деталей выполняется в обратной последовательности. Цена нового радиатора составляет от 1000 до 3500 рублей в зависимости от того, из какого металла он изготовлен.

Как заменить радиатор охлаждения 2107 и что еще может понадобиться

На автомобили ВАЗ 2107 и другую классику запчасти делают многие фирмы производителей и не все из них ставят свои артикула изделий. Большинство производителей используют каталожные номера деталей. Ниже список каталожных номеров запчастей, которые могут понадобиться при замене радиатора. Также можно посмотреть видео о замене радиатора на ВАЗ 2107.

  • Радиатор двигателя 2105-1301010-10;
  • Патрубок радиатора нижний (алюм. радиатор) 2105-1303010;
  • Патрубок радиатора верхний (алюм. радиатор) 2105-1303025;
  • Датчик включения вентилятора 2101-3808600;
  • Опора радиатора нижняя 2101-1302060;
  • Втулка распорная 2101-1302065;
  • Кольцо уплотнительное 10396180;
  • Крышка радиатора 2101-1304010;
  • Электровентилятор 2103-1308008-01;
  • Диффузор радиатора 2103-1309008.

Инструмент необходимый для работы

  • Емкость для охлаждающей жидкости.
  • Отвертка «+» и «-»
  • Ключ на 10мм и 30мм
  • Провода и изолента

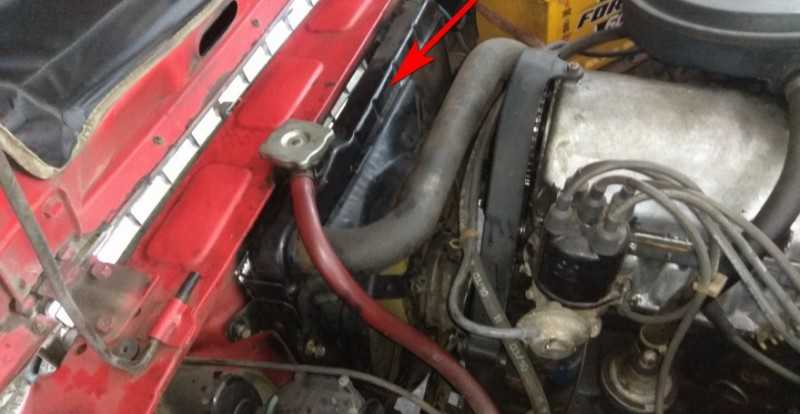

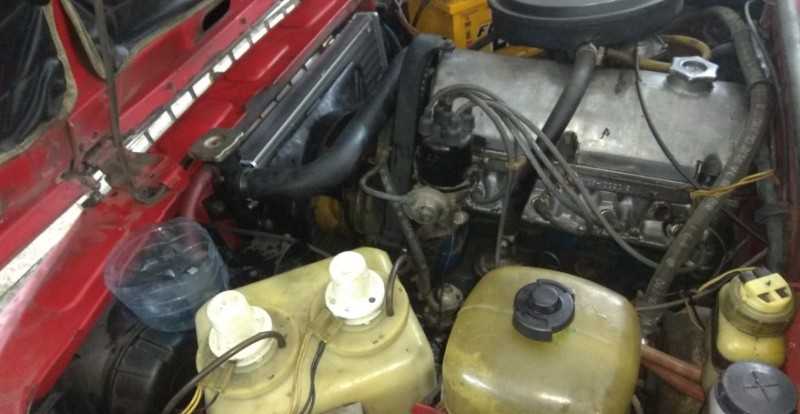

Подкапотный вид автомобиля ВАЗ 2107. Стрелкой указан радиатор охлаждения.

Первым делом откручиваем крышку заливной горловины радиатора чтобы убрать давление в системе охлаждения.

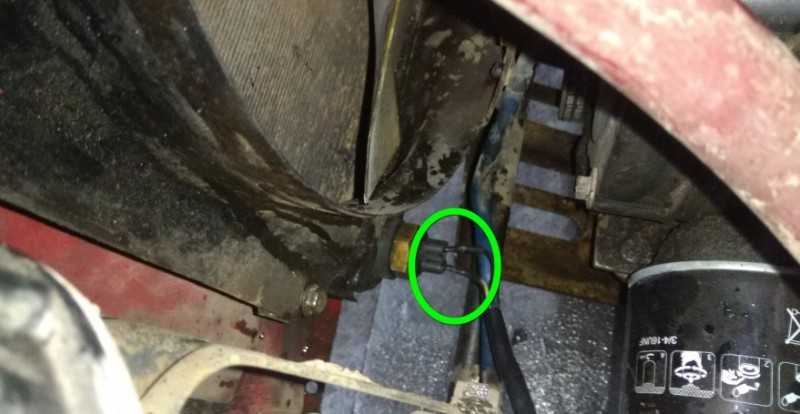

Так как датчик включения вентилятора находится в самой нижней точке радиатора через него и будем сливать антифриз. Отключаем провода.

Ключом на 30 мм выкручиваем датчик и сливаем антифриз в емкость.

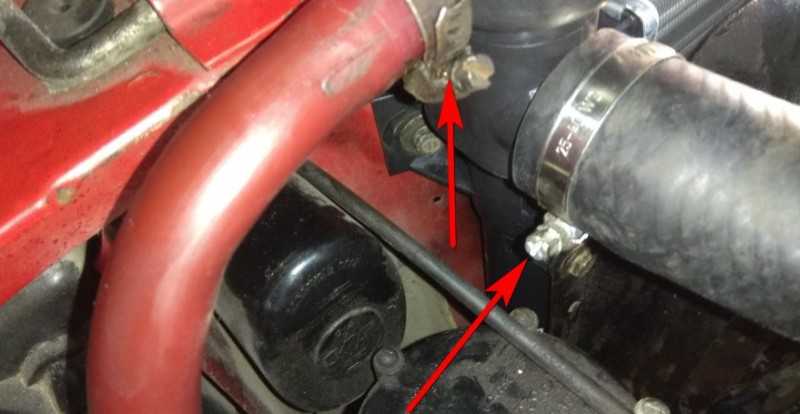

Откручиваем хомут и снимаем патрубок расширительного бачка.

Откручиваем и снимаем верхний патрубок радиатора.

И нижний патрубок тоже откручиваем и снимаем.

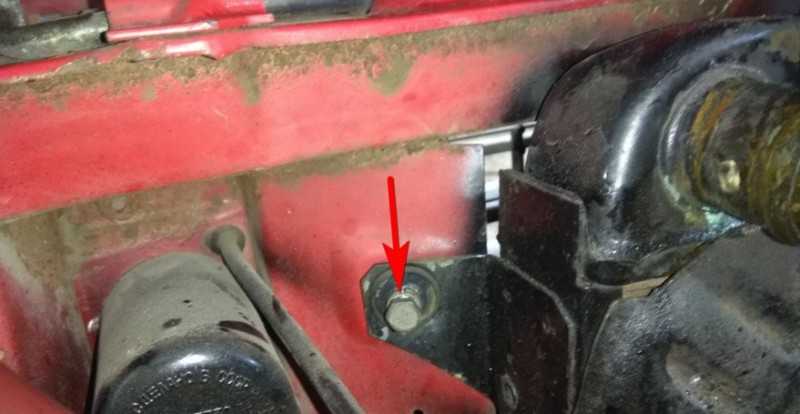

Откручиваем ключом на 10 мм правоем крепление радиатора.

И левое.

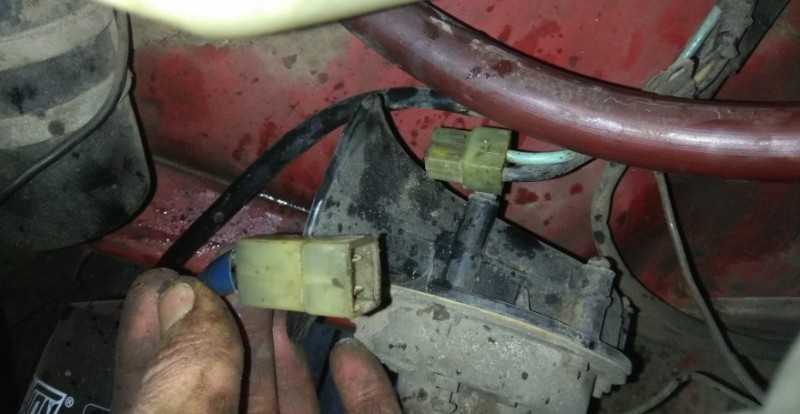

Отключаем разъем электровентилятора.

Теперь, когда все отключено, можно вытаскивать радиатор.

На снятом радиаторе откручиваем три болта крепления электровентилятора ключом на 10мм.

Видно низ радиатора весь мокрый, наверное где-то прогнили соты.

И здесь в углу так же все в антифризе. Внимание: Латунные радиаторы подлежат ремонту. Специалисты могут найти место утечки и запаять дефект

Проверяем чтобы нижние подушки радиатора были установлены на месте.

Вот такой радиатор мы устанавливали фирмы Luzar.

Он уже алюминевый, а не латунный. По размеру он такой же, но отличаются выходы под патрубки и датчик включения вентилятора находится с другой стороны. Патрубки придется покупать другие.

Устанавливаем вентилятор на новый радиатор.

При необходимости можно сразу заменить и датчик. На самом датчике виден температурный режим его работы.

Откручиваем заглушку и закручиваем датчик.

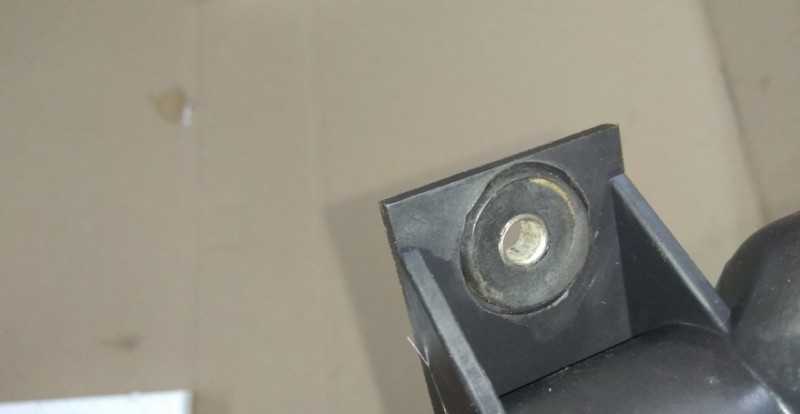

На фото видны подушки под болты крепления радиатора. Их можно снять со старого радиатора или преобрести новые.

Устанавливаем резинки в уши крепления радиатора.

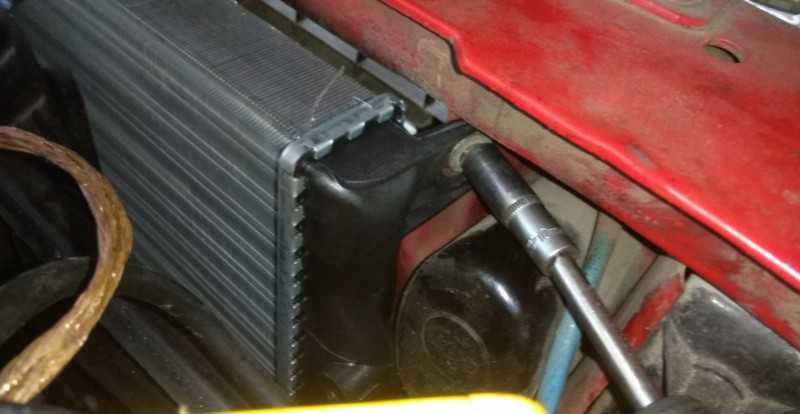

Теперь можно устанавливать новый радиатор.

Прикручиваем его.

И с другой стороны.

Откручиваем и снимаем верхний патрубок радиатора.

Сравниваем его с новый и видим разницу в длине патрубков.

Устанавливаем новый патрубок и прикручиваем его со стороны двигателя.

Прикручиваем его к радиатору. Затягиваем хомут шланги расширительного бачка.

Снимаем нижний патрубок радиатора. Видно что новый патрубок более ровный чем старый.

Устанавливаем новый патрубок и затягиваем хомуты.

Подключаем разъем вентилятора.

Также нам необходимо удлинить провода к датчику вентилятора.

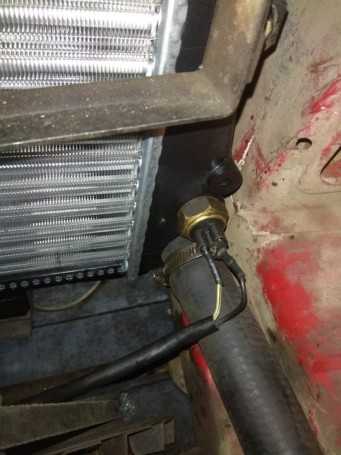

Теперь подключаем провода к датчику.

А удлиненный провод подвязываем так чтобы его не намотало на двигатель и ничем не перетерло.

Если слитую охлаждающую жидкость менять не будите, то ее необходимо процедить от мусора через марлю или чулок.

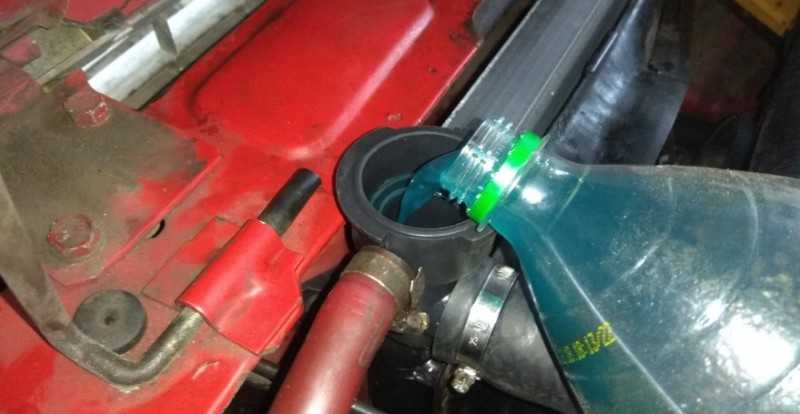

Заливаем антифриз в радиатор.

И в расширительный бачок.

Запускаем двигатель и прогреваем его до момента включения вентилятора. Глушим. После ждем минут 30, чтобы двигатель немного остыл, и проверяем уровень в радиаторе и бачке. При необходимости доливаем жидкость.

Источники

  • etlib.ru/report/1555-zamena-radiatora-dvigatelya-vaz-2107
  • zen.yandex.ru/media/id/5deb9824c05c7100adba1dc3/zamena-radiatora-ohlajdeniia-na-vaz-2107-para-slov-o-kryshke-radiatora-5e2c347b118d7f00be82e292
  • 7vaz.ru/remont/zamena-radiatora.html
  • 21074.ru/dvigatel/neispravnost-radiatora-ohlazhdenija/
  • drive2.ru/l/508543920129442645/
  • bumper.guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/radiator-vaz-2107.html

Устройство отопителя ВАЗ 2105

Схема системы отопления вазовской классики по большому счёту стандартна, но ряд особенностей всё же имеется. Салон автомобиля отапливается по известной схеме – наружным воздухом, который прогревается в радиаторе отопителя, подключённом к системе охлаждения. В «пятёрке» забор наружного воздуха происходит через решётки, расположенные на капоте возле ветрового стекла. Этот воздуховод изолирован от моторного отсека, дабы препятствовать проникновению в салон задымленного воздуха из подкапотного пространства. Попадая на отражатель, внешний воздух отделяется от воды (что актуально в дождливую погоду), меняет направление и движется в направлении печного радиатора. Количество подаваемого на обогрев воздуха можно регулировать с помощью рычага, управляющего положение воздухораспределительной крышки.

Радиатор отопителя включен в контур системы охлаждения после силового агрегата, поэтому попадающий в радиатор антифриз сильно разогрет. Наружный холодный воздух, попадающий на стенки трубок радиатора печки, нагревается, охлаждая антифриз, и уже горячим поступает в вентилятор. Скоростью вращения вентилятора можно управлять посредством трёхпозиционного переключателя, расположенного в салоне. Вентилятор направляет горячий воздух на сопла воздуховодов для обогрева ветрового и боковых стёкол, ног водителя/пассажира и верхней части салона.

Особенностью системы отопления ВАЗ-2105 является наличие вытяжной вентиляции. Воздух из салона удаляется через декоративные решётки, установленные на задних боковых панелях. Чтобы препятствовать проникновению наружного воздуха внутрь салона через декоративные решётки при сильном боковом ветре, в соответствующий воздуховод встроен клапан, пропускающий поток воздуха только в одном направлении.

Как заявляет производитель, в сильный мороз (превышающий минус 25ºС) отопитель в состоянии прогревать воздух в салоне до 25ºС, а в области ног – до 30 градусов. В действительности подобные показатели достигаются разве что на новом автомобиле – с течением времени радиатор и воздуховоды забиваются, и эффективность обогрева резко падает. Поэтому необходимо при появлении первых признаков такого ухудшения выяснить причину явления и принять меры для устранения проблем.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
