Замена гранаты на ладе калине своими руками: подробное описание с рекомендациями

Как защитить пыльник шруса на кардане Нива Шевроле, Видео, Смотреть онлайн

Шрус кардана на ВАЗ 2123 разборка и сборка

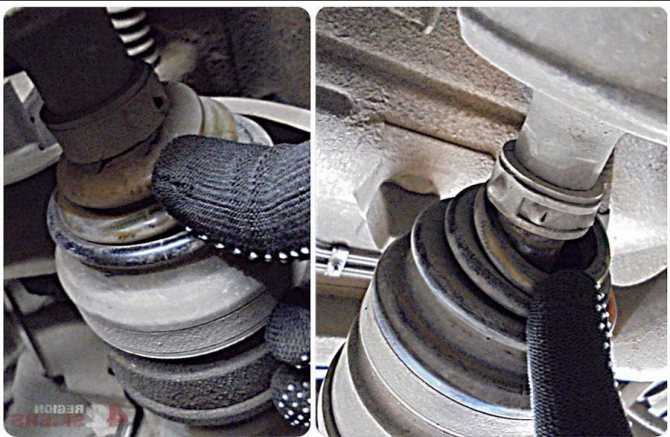

Осматриваются все места соединений, нет ли ослаблений затяжки болтов, в каком состоянии находится пыльник. Пыльник можно снять путем обрезки, данная последовательность действий необходима, чтобы поставить новый элемент.

Корпус, сепаратор, сердцевину необходимо пометить относительно друг друга, чтобы потом при сборке и эксплуатации не возникало проблем.

Удачных ремонтных работ, уважаемые Шниваводы! Их количество составляет четыре штуки на одной стороне.

В итоге в августе на очередных покатушках обнаружил, что порван пыльник ШРУСа, который крепится к раздатке. Причем, порван не каким-то предметом извне, а просто сам себя перетёр на изгибе: И начался процесс замены.

Сняв хомуты и сдернув пыльник, обнаружил на корпусе ШРУСа в приточке под хомут какую-то черную пленку, плотно облегающую паз приточки: По пластичности похожа на замерзшую изоленту.

Видео инструкция: замена пыльника кардана шевроле нива

Скорей всего, это заводской герметик. Далее, чтобы пыльник не мешался, пришлось его срезать всё равно под замену. На фото видны все составляющие части: Корпус, сепаратор, сердцевину необходимо пометить относительно друг друга, чтобы потом при сборке и эксплуатации не возникало проблем. Крышка на задней части ШРУСа, о которой все так пеклись, что она помнется о гайку хвостовика, вынимается достаточно просто: Нужно всего лишь резко дернуть сам ШРУС вниз, чтобы её вытолкнуло осью.

При сборке я решил посадить её на герметик.

Далее снимаем сам ШРУС с оси. Берем либо плотную деревяшку, либо металлическую плоскую наставку, наставляем на ту самую непонятную шайбу и сшибаем так же, как обычный наружный ШРУС на приводе.

Если быть аккуратными и не пытаться разобрать систему ШРУСа, можно обойтись малой кровью. Я же решил узнать, для чего нужна та самая непонятная шайба. Как оказалось, эта шайба выполняет роль не только ограничителя хода шарнира, но и предохраняет его от саморазборки. На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение вниз.

Под колеса устанавливаются башмаки для подстраховки. Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения. Это поможет вернуть вал в первоначальное положение без необходимости балансировки. Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался.

Замена наружного и внутреннего ШРУСов : фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

  • Торцевые головки на «17» и «30».
  • Вороток или трещотка.
  • Удлинитель для воротка.
  • Домкрат.
  • Противооткатные упоры.
  • Молоток.
  • Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

  1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
  2. Ставим автомобиль на домкрат и вывешиваем колесо.
  3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
  4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

    Отмеченные красным маркером болты выкручиваем с двух сторон.

  5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.
  6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

    Демонтированный шрус

  7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
  8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

    Нанося не сильные удары ШРУС сойдёт с места

  9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

  1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

  1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.

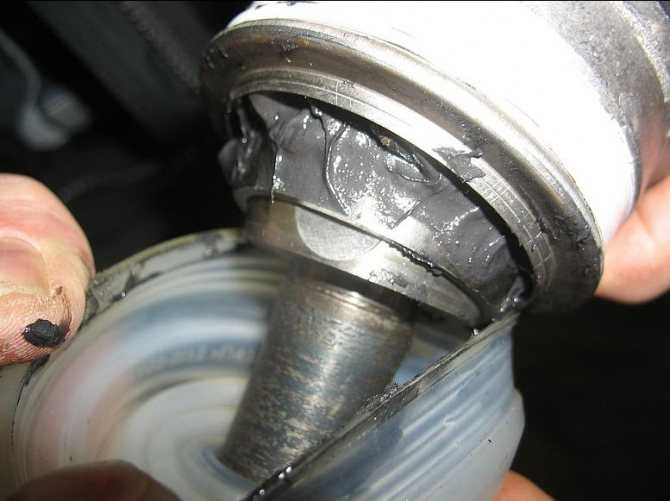

  2. Затем добавляем смазку в ШРУС.

    Новая смазка добавлена в ШРУС

  3. А остатки в пыльник.
  4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
  5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
  6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.

Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

  • ВИС.
  • GNK.

    Оригинальная упаковка ШРУСа GNK

    Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

    Внешний ШРУС GNK установлен

  • GLO.

Замена «гранаты» на «Калине» своими руками: особенности, устройство и рекомендации

«Лада Калина» — это переднеприводный автомобиль, в котором двигатель и коробка располагаются поперечно относительно кузова. Привод на колеса осуществляется через главную передачу. Крутящий момент передается путем шарниров равных угловых скоростей (попросту — ШРУС, или «граната»). Их несколько – внутренний и наружный. Несмотря на свою надежность, эти элементы могут выходить из строя. Что же, давайте рассмотрим, как производится замена «гранаты» на «Калине», какие инструменты для этого необходимы и каковы признаки неисправности.

Устройство

По своему устройству внутренний и наружный ШРУСы очень похожи.

  • Полуось.
  • Хомут и пыльник.
  • Обойма.
  • Корпус шарнира.
  • Сепаратор.
  • Шарик.
  • Стопорное и конусное кольцо.
  • Пружинная шайба.

Благодаря такому устройству, элементы способны передавать крутящий момент на колеса под углом до 45 градусов (причем не только в горизонтальной, но и в вертикальной плоскости).

Как определить поломку?

Граната представляет собой шариковый подшипник, обоймы которого имеют поперечные канавки. Благодаря этому меняется угол между ведомой и ведущей полуосью. Таким образом, ШРУС не только передает крутящий момент, но и меняет угол между полуосями. Ввиду этого, со временем на нем образовывается выработка. В местах, где нет плотного прилегания деталей, образуется люфт и посторонний шум. На деле это сопровождается характерным хрустом. Он возникает из-за большой выработки на шариках, которые двигаются по канавкам. Хруст может появляться как при прямолинейном движении, так и при повороте. В последнем случае, вероятнее всего, требует замены внешняя граната «Калины». Игнорировать данный признак не стоит, поскольку подшипник может развалиться на высокой скорости.

Инструменты

Чтобы замена внутренней «гранаты» «Калины» и внешней прошла успешно, нам следует подготовить:

  • Две торцевые головки (на 17 и на 30).
  • Трещотку и удлинитель.
  • Домкрат.
  • Балонник.
  • Тиски.
  • Молоток.
  • Деревянный брусок.

Приступаем к работе. Демонтаж ШРУСа

Первым делом ставим машину на ручной тормоз (или устанавливаем противооткаты). Затем срываем колесные болты и ступичную гайку. Последняя может не подаваться, поэтому используем удлинитель. Далее устанавливаем машину на домкрат, поднимаем ее переднюю часть и снимаем колесо. Затем находим два болта, что крепят гранату к поворотному кулаку.

Теперь выкручиваем руль в крайнее положение (чтобы диск выглядывал из колесной арки). Оттягиваем поворотный кулак вместе с амортизационной стойкой. Далее извлекаем наружную часть ступицы с внешней «гранатой». Если она туго идет, можно использовать молоток. Но бить нужно через деревянный брусок, иначе деталь сильно повредится.

Дальше (если это внешний шарнир) извлекаем старый пыльник и хомут. Теперь нужно доставать саму «гранату» из ступицы. Для этого можно воспользоваться съемником либо проводить удары молотком по ШРУСу. При этом нужно вращать его полуоси.

В случае если предполагается замена внутренней «гранаты» на «Калине», все операции проводятся аналогичным образом. Единственное – деталь вынимается из коробки при помощи монтировки, без ударов молотком.

Сборка

Когда старый элемент разобран, самое время подготовить новый для установки

Обратите внимание, что при установке ШРУСа производится и замена пыльника «гранаты» «Калины». Старый использовать категорически запрещено, даже если он целый

Элемент уже претерпел износ, да и хомуты не дадут такую же утяжку.

Как продлить ресурс?

Обычно данные подшипники ходят по 250-300 и более тысяч километров. Они имеют очень прочную конструкцию. Однако есть несколько факторов, которые способны существенно снизить их долговечность. Это состояние пыльника. Именно из-за него внутрь попадают вода, пыль, песок. В результате смазка превращается в густой абразив, который разрушительно действует на подшипник. Как не допустить этого? При эксплуатации следует периодически проверять состояние пыльника на ШРУСе. Если он имеет трещины или разрывы, его нужно срочно заменить.

Заключение

Итак, мы выяснили, как производится замена «гранаты» на «Калине» своими руками. Операцию можно выполнить за 1-2 часа без помощника. Из особых инструментов рекомендуется подготовить съемник и динамометрический ключ. С ними дело пойдет гораздо проще. Также нужно правильно выбрать смазку. Она должна быть стойкой к температурным перепадам и не менять свои свойства продолжительное время. Среди производителей стоит отметить «ШРУС-4», «ШРБ-4», а также импортные «Ликви Моли» и «Мобил-1».

Монтаж запчасти

Замена шруса на автомобиле Калина производится следующим образом:

  1. На ось надевается защитный чехол. Чтобы работа шла легче, ось можно обработать смазкой.
  2. В шарнир закладывается смазочный материал.
  3. Смазка добавляется внутрь защитного чехла.
  4. Несильными ударами с использованием деревянного бруска граната монтируется на полуось.
  5. Когда монтаж ШРУСа завершён, из защитного чехла удаляется воздух, и осуществляется крепление с помощью хомутов.
  6. Монтируется поворотный кулак, фиксируется гайка ступицы, монтируется на место колесо.
  7. Весь крепёж надёжно поджимается, автомобиль снимается с домкрата.

Замена шруса на Ладе Гранте

Февраль 23rd, 2016 Admin

У машины с передним приводом, за передачу крутящего момента от коробки передач к колесам отвечают не карданный вал с главной передачей и полуосями, а особые детали – ШРУСы, они же шарниры равных угловых скоростей, в просторечье – «граната». Состоят они из привода и самого ШРУСа, на каждом приводе их по 2 шт. – внешний (ближе к колесу) и внутренний (ближе к КПП). «Граната» весьма долговечна, и при постоянном техническом обслуживании авто выдерживает 100 000 км. и более. Однако она не вечна, и однажды может выйти из строя. В этой статье мы расскажем о том, как самостоятельно выполнить диагностику и замену внешнего ШРУСа на примере популярного российского автомобиля «Лада Гранта».

Причины неисправностей «гранаты»  и ее диагностика

Обычно ШРУС не ломается сразу. Вы почувствуйте, как машина ускоряется рывками, и услышите стук откуда-то из передней подвески. Со временем симптомы усиливаются. Диагностика очень проста: поставьте машину на домкрат и покачайте ШРУС вывешенного колеса. Чувствуйте люфт? Деталь пора менять.

Существует 4 основные причины, по которым ШРУС преждевременно выходит из строя:

1) Сама деталь низкокачественная или бракованная;

2) Машина эксплуатируется по бездорожью;

3) Порвался пыльник, и внутрь проникли пыль и абразивные частицы;

4) Агрессивный стиль вождения.

Если обратиться за помощью к специалистам, придется раскошелиться. Замена в сервисе стоит в среднем 1500 руб. за 1 ШРУС.

При самостоятельном ремонте можно сэкономить: стоимость зап/ч в автомагазинах начинается от 1000 – 1500 руб. за 1 «гранату», в сборе с приводом комплектующие стоят уже около 3000 – 4000 руб. Производителей очень много, но лучше брать оригинал от «АвтоВАЗ».

Инструменты и материалы

  • новый ШРУС (сама граната, без привода) и смазка для него;
  • домкрат, молоток;
  • баллонный ключ, монтажка, труба подходящего диаметра;
  • набор гаечных ключей и головок, отвертка;
  • графитная смазка.

Монтаж запчасти

Замена шруса на автомобиле Калина производится следующим образом:

  1. На ось надевается защитный чехол. Чтобы работа шла легче, ось можно обработать смазкой.
  2. В шарнир закладывается смазочный материал.
  3. Смазка добавляется внутрь защитного чехла.
  4. Несильными ударами с использованием деревянного бруска граната монтируется на полуось.
  5. Когда монтаж ШРУСа завершён, из защитного чехла удаляется воздух, и осуществляется крепление с помощью хомутов.
  6. Монтируется поворотный кулак, фиксируется гайка ступицы, монтируется на место колесо.
  7. Весь крепёж надёжно поджимается, автомобиль снимается с домкрата.

Как заменить пыльник ШРУСа на Лада Калина?

Замену пыльника мы будем производить на снятой полуоси, это упростит и ускорит рабочий процесс.

1. Ставим машину на ровной поверхности, затягиваем ручник и кладем под задние колеса клинья или что-то похожее для того, чтобы машина не покатилась.

2. Берем «баллонник» и приступаем к снятию колеса. Не спешите домкратить машину, сорвите болты пока машина стоит на четырех точках. После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел.

3. Используя плоскую отвертку, поддеваем защитный колпачок и снимаем подкрылки (если таковые имеются).

4. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло.

5. Дальше необходимо открутить два болта крепления, которыми шаровая крепится к поворотному кулаку.

6. Теперь необходимо открутить ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Если вам некому помочь, используйте какую-нибудь приспособу, которая будет давить на тормоз вместо помощника.

7. Достаем упорную шайбу, после чего выворачиваем колеса в крайнее положение (все зависит от того с какой стороны происходит замена) и выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а второй рукой придерживаем сам приводной вал.

9. Возьмите приводной вал и зафиксируйте его в тисках, затем при помощи отвертки снимаем старые хомуты и срезаем старые пыльники (если они испорчены). Если же пыльники в порядке и будут установлены обратно срезать их не нужно.

10. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.

11. Используя промывочную жидкость (керосин, бензин и т. д.), промойте «гранату» и проверьте состояние ее деталей. Если во время проверки вы не обнаружили ничего подозрительного (нарушение симметричности, люфт, выработка трещины и т. д.), можно приступать к установке новых пыльников на вал.

12. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.

13. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.

14. Замените стопорное кольцо внутреннего ШРУСа и смажьте его шлицы графитовой смазкой, после чего аккуратно установите шарнир в корпус КПП.

15. Фиксируем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.

Дальнейшая сборка выполняется в обратной последовательности.

«Лада Калина» – это переднеприводный автомобиль, в котором двигатель и коробка располагаются поперечно относительно кузова. Привод на колеса осуществляется через главную передачу. Крутящий момент передается путем шарниров равных угловых скоростей (попросту – ШРУС, или «граната»). Их несколько – внутренний и наружный. Несмотря на свою надежность, эти элементы могут выходить из строя. Что же, давайте рассмотрим, как производится замена «гранаты» на «Калине», какие инструменты для этого необходимы и каковы признаки неисправности.

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

  • Торцевые головки на «17» и «30».
  • Вороток или трещотка.
  • Удлинитель для воротка.
  • Домкрат.
  • Противооткатные упоры.
  • Молоток.
  • Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

  1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
  2. Ставим автомобиль на домкрат и вывешиваем колесо.
  3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
  4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

    Отмеченные красным маркером болты выкручиваем с двух сторон.

  5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.
  6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

    Демонтированный шрус

  7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
  8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

    Нанося не сильные удары ШРУС сойдёт с места

  9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

  1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

  1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
  2. Затем добавляем смазку в ШРУС.

    Новая смазка добавлена в ШРУС

  3. А остатки в пыльник.
  4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
  5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
  6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.
  7. Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

  • ВИС.
  • GNK. Оригинальная упаковка ШРУСа GNK

    Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

    Внешний ШРУС GNK установлен

  • GLO.

carfrance.ru

Граната

Шрус Калина или «граната», как этот узел на водительском сленге именуют владельцы машин, – это механизм, передающий вращение на колёса. Конструктивно гранаты достаточно просты, при этом обеспечивая вращение колёс, расположенных не параллельно. Функциональный узел надёжно укрыт под ребристым чехлом, содержащим внутри смазочный материал. Через несколько лет напряжённой работы резиновый пыльник шарнира исчерпывает эксплуатационный ресурс: его поверхность покрывается разрывами, позволяющими смазке просачиваться наружу, а из внешней среды внутрь узла начинает активно проникать пыль и вода. Если своевременно не выявить возникший дефект, граната Лада Калина может очень быстро выйти из строя, поскольку механизм не переносит влаги, песка и грязи, попадающих на контактирующие поверхности. Профилактика всегда дешевле лечения, поэтому намного дешевле выйдет сменить пыльник, чем, дождавшись поломки, менять всё устройство.

Снятие приводов передних колес

Работу проводим на смотровой канаве или эстакаде.

Сливаем масло из коробки передач.

Отворачиваем гайку подшипника ступицы переднего колеса со стороны демонтируемого привода.

Отворачиваем два болта крепления шаровой опоры. Вывешиваем переднюю часть автомобиля и снимаем колесо.

Для снятия правого привода демонтируем нижнюю крышку картера сцепления. При снятии правого привода потребуется помощник.

Отводим поворотный кулак со стойкой в сторону и выводим шлицевой хвостовик корпуса наружного шарнира из ступицы.

Укладываем привод на растяжке.

Вставляем в отверстие, выполненное в кронштейне задней опоры силового агрегата зубило (лучше не заточенное), так чтобы клин его рабочей части попадал на скошенную поверхность корпуса внутреннего шарнира.

Для этого можно повернуть привод рукой.

Со стороны маховика заводим монтажную лопатку под корпус внутреннего шарнира привода.

Нанося молотком, удары по зубилу, и отжимая монтажной лопаткой, корпус внутреннего шарнира от коробки передач выталкиваем хвостовик корпуса шарнира из шлицевого отверстия шестерни привода.

Снимаем правый привод.

При снятии обоих приводов необходимо после демонтажа первого вставить в отверстие шестерни привода фиксатор, например, валик из дерева или мягкого металла, или старый внутренний ШРУС.

В противном случае шестерни приводов дифференциала могут сместиться, и приводы невозможно будет установить.

При демонтаже левого привода монтажную лопатку удобно упереть через проставку на картер коробки передач.

Снимаем левый привод.

Перед установкой привода поддеваем отверткой стопорное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.

Снимаем стопорное кольцо

Устанавливаем в проточку хвостовика корпуса внутреннего шарнира новое кольцо.

Повторное использование стопорных колец не допускается.

Вводим шлицевой хвостовик корпуса наружного шарнира в отверстие ступицы колеса, устанавливаем шайбу и заворачиваем (не затягивая) гайку подшипника ступицы.

Затем вводим хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, повернув вал, совмещаем шлицы хвостовика со шлицами шестерни привода.

Отведя вниз рычаг подвески, резким движением стойки с поворотным кулаком в сторону коробки передач досылаем привод до места.

Потянув корпус внутреннего шарнира на себя или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в шестерне привода.

Дальнейшую сборку проводим в обратной последовательности.

Признаки выхода из строя наружней гранаты (шруса).

Тут есть два варианта:

  • признаки того, что у Вас уже сломалась граната,
  • признаки того, что граната скоро выйдет сломается.

Как понять, что скоро сломается граната.

Конечно же первым признаком неисправности наружней гранаты является треск. Если Вы слышите треск во время движения при повернутом руле, однозначно это шрус. Чем больше угол поворота колеса и чем сильнее Вы давите на газ, тем громче щелчки.Еще один признак, который проявляется далеко не всегда это вибрация на руле при скорости больше 80 км/ч. Вибрация лишь немного похожа на вибрацию от неотбалансированого колеса. Проявляется она обычно, как небольшое подёргивание руля.

Как понять, что сломался внешний шрус.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал!!! Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
