Замена бензонасоса ваз 2107 в инжекторе и карбюраторе

Причина поломки бензонасоса

С предназначением и расположением мы разобрались, теперь предлагаю вашему вниманию инструкцию по замене бензонасоса, то есть далее речь пойдет о том, как заменить бензонасос ВАЗ своими руками.

2. Для следующего этапа понадобится два болта М8, для того чтобы заглушить отверстия шлангов, поскольку при их отсоединении будет вытекать топливо.

Теперь собственно можно произвести заглушку концов топливных шлангов приготовленными ранее болтами М8.

4. Замена бензонасоса ВАЗ продолжается и следующим этапом будет — снятие бензонасоса, для этого открутите две гайки крепления, которыми бензонасос крепится к блоку цилиндров, используя ключ на «13».

6. Снимите и очистите от загрязнений и пыли теплоизолирующую проставку, также как и в предыдущем случае с прокладкой в случае необходимости замените прокладку, находящуюся между блоком цилиндров и теплоизолирующей проставкой.

Меняя прокладки на автомобиле ВАЗ 2107, с пробегом за 100 тыс. км перед тем, как заменить бензонасос необходимо проверить минимальное выступание толкателя, т. к. от нее во многом зависит правильное положение и ход диафрагменного узла бензонасоса. Если этого не сделать, либо уменьшится подача топлива бензонасосом, либо преждевременно выйдет из строя диафрагма из-за разрыва. Выступание толкателя можно изменять при помощи подбора прокладок между блоком цилиндров и проставкой.

2. Затем установите минимальный выступ при помощи медленного поворачивания коленвала, прижав проставку к блоку, сделайте замер выступания толкателя. Величина выступания не должна быть меньше — 0,8 и больше — 1,3 мм.

Если ремонт бензонасоса невозможен и он окончательно вышел из строя, понадобится замена бензонасоса ВАЗ, в таком случае купите подходящую для вас модель и установите ее в порядке обратном разборке.

При снижении давления в топливной системе Ларгуса, стоит в первую очередь обратить внимание на работоспособность бензонасоса, так как именно эта деталь отвечает за нормальную работу системы. Если выяснилось, что давление слабое, то причины могут быть следующими:

Снижение эффективности работоспособности насоса
Засорилась сетка (сетчатый фильтр) бензонасоса

Если дело в сетке, то меняем ее на новую, о чем можно будет прочесть в следующих обзорах по ремонту Лада Ларгус. А пока рассмотрим процедуру замены модуля бензонасоса на Ларгусе в сборе. И для этого нам может понадобиться следующий инструмент:

отвертка с плоским лезвием
две коротких отвертки (крестовая предпочтительно)

Итак, топливный насос на автомобилях Лада Ларгус находится в бензобаке, и чтобы до него добраться, нужно снять заднее сиденье и поддеть пластиковую заглушку, как это наглядно продемонстрировано на фото ниже:

После этого отсоединяем штекер питания от модуля.

Теперь при помощи двух отверток прижимаем с обеих сторон фиксаторы штуцера, и отсоединяем топливные трубки от насоса.

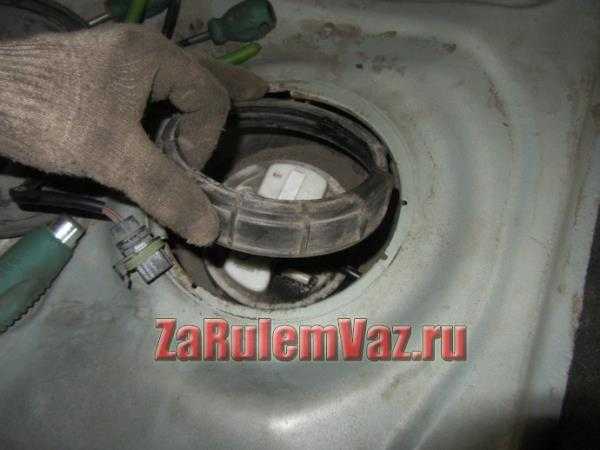

Теперь остается лишь открутить пластмассовое кольцо, которое и фиксирует бензонасос в баке. Сделать это можно либо при помощи отвертки, аккуратно подвивая кольцо против часовой стрелки, или же длинногубцами попытаться открутить его.

Теперь можно без особых сложностей вынимать модуль бензонасоса в сборе, аккуратно выводя его из бака, чтобы не повредить датчик уровня топлива.

После этого можно производить замену насоса на новый. Можно поменять как модуль в сборе, так и сам моторчик отдельно. Цена нового может доходить до 8000 за оригинальный, а иногда и того дороже. Хотя, не оригинальный можно купить от 4000 рублей.

Источники

http://remontavtovaz.ru/vaz-2107/snyatie-i-zamena-benzonasosa-vaz-2107.html
http://avtopulsar.ru/zamena-benzonasosa-vaz-svoimi-rukami/
http://zarulemvaz.ru/zamena-benzonasosa-v-sbore-na-lada-largus/

Проверка и настройка угла опережения

Чтобы проверить, правильно ли выставлено зажигание, достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма. При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если бегунок «смотрит» в сторону первого цилиндра и машина не заводится, то поверните его на 180°, как описано выше.

Для создания оптимальных условий сжигания топлива в камере вспышка должна происходить немного раньше, чем поршень дойдёт до ВМТ. Есть 3 способа этого достичь:

при установке зажигания насечку на шкиве совместите не с первой длинной риской, а со второй, обозначающей угол опережения 5°;
определите величину опережения «на слух», ослабив гайку крепления трамблёра и поворачивая его за корпус на холостых оборотах двигателя;
подключите к системе стробоскоп, запустите мотор и поворотом трамблёра откорректируйте положение насечки, наведя на неё мигающую лампу прибора.

Угол опережения регулируется поворотом корпуса распределителя

По окончании настройки несколько раз резко нажмите на педаль газа. Если прослушивается стук поршневых пальцев (звонкий звук хорошо слышен от двигателя), то угол опережения слишком велик. Ослабьте крепление распределителя и поверните его на 1—2° по часовой стрелке, после чего снова проверьте нажатием на акселератор.

Какими топливными насосами оснащались классические модели ВАЗ

К классическим ВАЗам относятся все модели семейства «Жигули», выпускаемые с 1970 до 2012 года и их модификации:

В зависимости от года выпуска двигатели этих машин оборудовались различными топливными системами. У всех первых моделей «Жигулей» впрыск горючей смеси в цилиндры осуществлялся при помощи карбюратора, а подача топлива производилась механическим топливным насосом. Последние модификации ВАЗ 2104, 2105 и 2107 имели инжекторную систему впрыска и электрический бензонасос.

Карбюраторные автомобили семейства «Жигули» с завода оснащались механическими топливными насосами диафрагменного типа ДААЗ 2101 (каталожный номер 1106010) производства Димитровградского автоагрегатного завода. Благодаря простой конструкции, надёжности и ремонтопригодности они отлично зарекомендовали себя не только на «классике», но и на автомобилях семейства «Спутник» и «Самара», которые оборудовались их модифицированными версиями.

Инжекторные модели «Жигулей» комплектовались электрическими бензонасосами отечественного производства. Они выпускались предприятиями «Пекар», «Утёс» под каталожным номером 21073–1139009. Последние модификации «Жигулей» оборудовались изделиями фирмы «Бош» (каталожный номер 2112–1139009). Такие же устройства устанавливались на все модели семейств «Самара» и «Лада».

Почему перестает качать насос?

Карбюратор к-151: устройство, регулировка, ремонт, подключение, фото

Узел может выйти из строя по разным причинам. Но чаще всего это происходит из-за:

Выработки ресурса.
Разрушения элементов вследствие неверной сборки при ремонте.
Разрушения элементов из-за наличия заводского брака.

Обязательно убедитесь в том, что в баке имеется бензин, фильтр и трубки, идущие к нему, не загрязнены. После этого только можно искать причину поломки бензонасоса ВАЗ-2106. Они могут быть вызваны:

Была произведена замена штока бензонасоса

наВАЗ

2107.шток сточился на 4-5 мм соответственно не работал бензо…

Как отрегулировать топливный насос ВАЗ 2106

Заменить

топливный насос очень просто,надо всего лишь отсоединить топливные шланги ,о открутить две гайки….

Сильной выработкой трущихся компонентов.
Разрушением диафрагмы.
Потерей упругости пружины или ее разрушением.
Скапливанием грязи внутри клапанов.

Иногда автомобиль начинает странно себя вести – на низких оборотах двигатель работает стабильно, а на высоких начинает глохнуть. В этом случае нужно проверить давление, создаваемое топливным насосом. Причин для такого поведения две – недостаточный уровень в поплавковой камере топлива и чрезмерный износ штока бензонасоса ВАЗ-2106.

Ремонт бензонасоса ВАЗ 2106

Для ремонта бензонасоса на автомобиле ваз 2106 вам потребуются: отвертка с крестообразным лезвием, шабер (или небольшой надфиль), керн, небольшой молоток.

1. Выверните винты крепления головки и снимите головку с клапанами, крышкой и фильтром. При необходимости снимите с головки крышку и фильтр (см. «Проверка исправности бензонасоса на автомобиле ВАЗ 2106»).

2. Нажмите на узел диафрагм, поверните его в любую сторону на 90° и…

3.… выньте диафрагмы, закрепленные на толкателе, и пружину из корпуса бензонасоса.ПРИМЕЧАНИЕДальнейшая разборка корпуса бензонасоса нецелесообразна, так как затраты на приобретение и замену поврежденных деталей рычажного механизма сопоставимы с покупкой нового бензонасоса. Если на корпусе есть трещины, деформирован фланец крепления бензонасоса, детали рычажного механизма изношены или повреждены, замените бензонасос. Повреждение рычажного механизма — достаточно редкая неисправность. Чаще всего отказ бензонасоса вызывается выходом из строя диафрагм или клапанов.

4. Осмотрите снятый узел диафрагм. Если на диафрагмах имеются надрывы, расслоения или хотя бы небольшие трещины, замените их.ПОЛЕЗНЫЙ СОВЕТУдобнее заменить узел диафрагм в сборе. В продаже есть диафрагменные узлы, унифицированные для бензонасосов производства ДААЗ и Саратовского завода топливной аппаратуры. Они поставляются в запасные части без пластмассовой наружной дистанционной прокладки. Если нет возможности заменить узел диафрагм в сборе, разберите его и замените отдельные диафрагмы. Они закреплены на штоке гайкой (а — хвостовик штока). Наружная дистанционная прокладка, расположенная между ними, никак не закреплена и легко снимается.5. Удерживая шток за хвостовик, отверните гайку и снимите детали диафрагменного узла со штока, запоминая их взаимное расположение.ПРИМЕЧАНИЕ

Так выглядят детали разобранного диафрагменного узла бензонасоса ваз 2106: 1 — шток; 2 — шайба; 3 — обойма; 4 — диафрагма; 5 — внутренняя дистанционная прокладка; 6 — наружная дистанционная прокладка; 7 — гайка.6. Соберите узел диафрагм в обратной последовательности. При этом проследите, чтобы отверстия в диафрагмах для прохода винтов совпадали, а прямоугольные язычки на двух диафрагмах были направлены в одну сторону.

7. Для замены клапана выпрессуйте его седло из головки бензонасоса, предварительно удалив острозаточенным шабером или надфилем кернения в трех местах (показаны стрелками). После запрессовки нового клапана закерните его седло в других трех местах, равномерно расположенных через 120°.8. Проверьте посадку всасывающего и нагнетательного патрубков в головке бензонасоса. Если они неплотно сидят в головке, замените ее, так как их выпадение во время работы двигателя может привести к пожару.9. Проверьте, не деформирован ли фланец головки в местах расположения отверстий под винты крепления. Деформации возникают при чрезмерных усилиях затяжки винтов. В этом случае между диафрагмами, корпусом и головкой бензонасоса возникает зазор, не устранимый подтяжкой винтов, через который будет подтекать бензин. Отрихтуйте фланец легкими ударами молотка через мягкую выколотку и притрите его на наждачной бумаге. Если полностью устранить деформацию не удается, замените головку.10. Собирайте бензонасос в порядке, обратном разборке. При этом сориентируйте наружную дистанционную прокладку так, чтобы контрольное отверстие в ней (показано стрелкой) было расположено около рычага ручной подкачки топлива для облегчения обнаружения течи.

ПРИМЕЧАНИЕ

Винты крепления головки затягивайте равномерно крест-накрест, не прикладывая чрезмерных усилий, чтобы не деформировать фланец. Предварительно вверните все винты на несколько ниток резьбы, отожмите вниз до упора рычаг ручной подкачки топлива и только после этого окончательно затяните винты. Это нужно сделать для того, чтобы диафрагма приняла оптимальную форму и не растягивалась при работе бензонасоса, что приведет к снижению ее долговечности.

Устройство ТННД

ТННД состоит из:

Приводного вала;
Ротора с определенным количеством лопастей;
Статора;
Диска распределения;
Регулятивной приводной шестерни;
Муфты соединения.

Устройство топливного насоса низкого давления

Когда ротор начинает свое движение, то его лопасти начинают сближаться со статором и под влиянием центробежной силы возникают определенные камеры. Так как внутри существует определенное напряжение, то из этих камер горючее направляется непосредственно к ТНВД. Для этого используются специальные каналы в диске распределения. При этом незначительное количество горючки направляется в клапан редукции, если давление создается больше, чем настроено системой.

Так как оба устройства неразрывно связаны, то для поддержания необходимых условий используется топливный сливной дроссель (в виде жиклера), вкрученный в насос высокого давления. Таким образом, конструкция этой детали позволяет создавать необходимые условия в камерах в зависимости от скорости движения приводного вала. Такая конструкция подходит для дизелей, но есть и другие виды, о которых речь пойдет дальше.

Видео

Ниже показан процесс ремонта бензонасоса ДААЗ с использованием ремкомплекта:

А это ремонт бензонасоса ПЕКАР:

Со временем бензонасос засоряется и начинает плохо прокачивать бензин. Из-за этого вы будете частенько глохнуть, а иногда это вовсе может привести к неполадкам двигателя. Сам бензонасос на ВАЗ 2106 состоит из небольшого количества деталей, поэтому его можно отремонтировать самому. Напомним, что в предыдущей статье мы рассматривали как заменить пороги на ВАЗ 2106 своими руками в гаражных условиях.

Ремонт бензонасоса ВАЗ 2106

1. Открутить болтовые крепления крышки на насосе. 2. Первое, что покажется нам – это сетчатый фильтр. Его мы тоже снимаем. 3. Отвёрткой надавливаем на впускной клапан. Проводим его осмотр. Если нужно, то «усаживаем» его плотно в «седло». 4. Далее нужно подготовить ванночку с растворителем. В ней мы будем промывать фильтр.

5. После промывки фильтр продувают сжатым воздухом, чтобы внутри не осталось никакой грязи.

6. Корпус бензонасоса состоит из двух цельных половин. Чтобы их разъединить, открутите шесть болтов, которых их соединяют. 7. Получив две половинки проверяем выпускной клапан. Проверка осуществляется идентично проверке впускного клапана. Та же промывка, та же обдувка. 8. Вынимаем узел диафрагм из корпуса. Это можно сделать круговым движением против часовой стрелки. Повернуть нужно приблизительно на девяносто градусов. 9. Снимаем пружину со штока. 10. Отвинчиваем гайку на стальной чашечке.

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

отвёртка плоская;
металлический щуп толщиной 0,35 мм;
ключ рожковый размером 13 мм;
автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
ключ для откручивания свечей.

Инструмент для настройки зажигания

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Так выглядит стробоскоп, которым удобно настраивать опережение зажигания

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Замена Сетки Бензонасоса Ваз 2107 Инжектор AUTOTEXNIKA.RU

Замена бензонасоса ВАЗ инжектор

Случаи когда нужна замена бензонасоса ВАЗ 2107 инжектор не настолько уж часты, а срок его работы зависит не только лишь от свойства самого бензонасоса, да и состояния бензобака. Предпосылкой по которой мне пришлось его поменять, явилась маленькая соринка попавшая в него так как слетел фильтр.

Устройство электробензонасоса

Устройство инжекторного бензонасоса обычное и условно можно поделить на две части:

Важнее всего само его устройство. Бензонасос в ВАЗ 2107 является замена. Засорилась и предохранитель бензонасоса (инжектор). Тестирование и замена бензонасоса ВАЗ инжектор, замена бензонасоса ВАЗ 2110. Сам электробензонасос выполнен герметично, для защиты от попадания горючего. Горючее через фильтр и заборное отверстие попадает в помпу и через выходное отверстие (герметичное от электромотора) подается в систему питания.

Где находится бензонасос на ваз 2107 инжектор

На карбюраторных топливный насос установлен справа на блоке и зрительно доступен. На инжекторе он находится в бензобаке и видны только выходные трубки идущие от него, а замена несколько усложняется.

Симптомы для замены

Признаки неисправности топливного насоса ваз 2107 инжектор появляются как при пуске мотора так и при работе:

«тяжелый», длинный старт мотора;
дергание при движении;
неравномерность работы на холостом ходу;
бензонасос не качает.

Диагностика

Первичную вывод работает либо не работает бензонасос можно оценить на слух при включении зажигания. Если не слышно негромкое жужжание сзади, то нужно проверить подачу напряжения на к нему колодке бензобака и потом делать вывод о его неисправности.

Такого в бензобаке ещё не было

Компьютерная диагностика.Замена электро бензонасоса.Чистка (мойка) форсунок (инжектора) на ВАЗ 2107 Двигател.

Непонятная хрень найдена. Замена бензонасоса ВАЗ 2107

Добавляемся в группу в ВК Донат на оплату интернета: WEBMONEY- R394885703159 YANDEX .

Проверить исправность бензонасоса можно при помощи манометра МТЛ-2, это самый правильный способ. Несколько приблизительно можно оценить давление с помощью воздушных манометров проверки давления в шинах. С нижней стороны бензонасоса аккуратно бывшая ВАЗ 2107 2004 г.в. Цвет 2107 инжектор. Для этого прикручиваем к датчику резиновый шланг и подключаем к топливной системе.

Давление бензонасоса ВАЗ 2107 инжектор при включенном зажигании должно быть 4,0 атмосферы, а на работающем 2,8-3,2. Замена сетки бензонасоса на инжекторе своими. Реально же давление насоса отличается и составляло несколько меньше, но возможно это погрешность манометра.

Карбюраторный насос проверяют установив положение распредвала проворачиванием двигателя таким образом, чтобы обеспечить свободный ход лапки насоса. Откручивается шланг от карбюратора или фильтра и нажатием лапки определяется наличие подачи топлива.

Для замены топливного насоса на инжекторном вазе понадобятся:

ключ на 10;
2 ключа на 17;
ключ на 7;
крестовая отвертка;
простая отвертка.

Крепление бензобака рекомендую снять для удобства ремонтных работ. Замена бензонасоса Ваз 2110, 2112, замена и. Чтобы снять бензонасос нужно:

отсоединить трубки сброса давления в бензобаке;
2 ключами на 17 открутить магистральные трубопроводы;
снять уплотнительную резинку горловины бензобака;
открутить крепление бака;
отодвигаем бак в сторону;
снимаем колодку питания и уровня топлива;
откручиваем фланец бензонасоса;
снимаем фильтр бензонасоса;
снимаем трубку с насоса предварительно нагрев ее;
вынимаем старый насос и ставим новый.

Устанавливая фильтр не стесняйтесь постучать хорошенько иначе он может слететь как у меня. Замена сетки бензонасоса на ваз инжекторе производится если старая загрязнена или порвана. Замена сетки бензонасоса ВАЗ 2110: описание работ. Ее замена производится аналогично. Обычно она продается в комплекте с бензонасосом, при отсутствии придется купить, цена 25 р.

Собираем в обратном порядке. Шланг снова греем в кипятке, если место крепления старого электро бензонасоса не позволяет качественно закрепить деталь, то обрезаем его.

Важно

При выборе обращайте внимание на производительность и максимальное давление. Замена бензонасоса ВАЗ 2110: порядок работ. У меня стоял Bosch 0 580 454 456 поменял его на близкий аналог FR 453-453 фирмы WEBER

У меня стоял Bosch 0 580 454 456 поменял его на близкий аналог FR 453-453 фирмы WEBER.

Артикул OEM 21083-1139009-01;
Установка ВАЗ 2108 — 2115;
Давление — 580 кПа;
Производительность — 60 л/мин;
Напряжение — 13.5 B.

Расход на 100 км при скорости 120 около 8 литров. Весьма доволен.

Замена бензонасоса ваз 2107 инжектор видео:

Этапы замены.

1. Первым делом, необходимо ослабить крепление шлангов подачи и отвода топливной смеси. Для этого, используя крестовую отвертку откручиваем держатели, расположенные на хомутах.

2. Следующим этапом, снимаем топливные проводники со штуцера. Предварительно стоит подготовить болты, которые будут выполнять роль заглушек. Конечно, болты можно не использовать, но в таком случае большая часть бензина выльется наружу.

3. Далее, выкручиваем гайки, которые фиксируют насос. Для этого, потребуется накидной ключ на тринадцать.

4. После того как гайки крепления ослаблены необходимо снять элемент со стоек и вместе с этим, демонтировать уплотнительный элемент.

5. Следующим шагом, демонтируем элемент изоляции тепла вместе с приводным механизмом.

Перед демонтажем второго уплотнителя, стоит предварительно отметить его положение цветным маркером или другим заметным способом. Таким образом, процесс обратной установки станет более простым

Также важно, не перепутать местами первый и второй уплотнитель

Механический насос

6. Теперь, приступаем к установке нового оригинального бензонасоса ВАЗ 2106. Исправный насос устанавливается в полностью противоположном порядке. Для увеличения срока эксплуатации нового элемента топливной системы, стоит периодически проверять регулировку уплотнительной прокладки. Правильная регулировка прокладка определяется следующим образом. При повороте коленчатого вала, привод, который толкает насос должен выступать на минимальную величину. В этот момент, смотрим насколько плотно прокладка фиксирует элемент.

После того как новый насос установлен в рабочее положение, провод насоса должен выступать примерно на один миллиметр (плюс/минус 0,2 мм).

Эксплуатация в сложных условиях

Оптимальная толщина прокладки между блоком цилиндров и элементом изоляции тепла — 0,3 миллиметра ( так же допускается погрешность не боле 0, 03 мм. Уплотнитель, расположенный между приставкой изоляции тепла и самим насосом подбирается индивидуально. Чаще всего, данный элемент изготавливается руками автолюбителя.

Как выяснилось, замена элемента одной из важнейших систем транспортного средства оказалась вполне доступной

Бензонасос является важной частью системы топливного обеспечения двигателя

Учитывая важность данного компонента системы транспортного средства, стоит уделить должное внимание его обслуживанию. В большинстве случаев, причиной поломки топливного компрессора является использование топливной смеси низкого качества. Наличие абразивных частиц в составе бензина, приводит к преждевременному износу насоса и других элементов топливной совокупности

Наличие абразивных частиц в составе бензина, приводит к преждевременному износу насоса и других элементов топливной совокупности

Для увеличения срока эксплуатации насоса и других элементов топливной совокупности, стоит регулярно проверять состояние топливного фильтра и своевременно производить его замену

Наличие абразивных частиц в составе бензина, приводит к преждевременному износу насоса и других элементов топливной совокупности. Для увеличения срока эксплуатации насоса и других элементов топливной совокупности, стоит регулярно проверять состояние топливного фильтра и своевременно производить его замену.

Существует несколько видов присадок, предназначенных для очистки и профилактики топливной магистрали, которые можно использовать если система изрядно засорена.

Вместе с установкой нового топливного насоса, лучше всего поставить новый фильтрующий элемент. Таким образом, можно избежать преждевременного износа элемента.

Топливный насос ВАЗ 2106, весьма привередлив к качеству бензина. Конечно, машина будет функционировать и на топливе низкого качества, но во избежание непредвиденных затрат на ремонт и обслуживание авто рекомендуем заливать бензин на проверенных заправочных станциях.

https://youtube.com/watch?v=biMh-yL8gx0%3F

Удачи на дороге!

Признаки неисправности бензонасоса

Автолюбитель с опытом может определить неисправности своего авто по его поведению либо по посторонним звукам. Это относится и к бензонасосу. Если же знаний недостаточно, стоит учитывать следующие характерные признаки, указывающие на проблемы с топливным насосом:

мотор не запускается;
двигатель почти всё время глохнет;
снижается мощность и динамика автомобиля.

Однако стоит учитывать, что мощность может снижаться и по ряду других причин: проблемы с поршневыми кольцами, клапанами и т. п. Если бензонасос полностью неисправен, то двигатель запустить не удастся.

Не качает бензонасос

Причин того, что устройство не подаёт топливо, может быть несколько. Прежде чем приступать к поиску неисправностей, нужно убедиться, что в баке есть бензин. Бывает так, что датчик уровня показывает неправильно и проблема сводится попросту к отсутствию топлива. Нужно также убедиться, что фильтрующие элементы не засорены, а лучше их заменить, ведь стоят они недорого. После этих действий можно приступать к диагностике.

Из-за засора топливных фильтров насос не может обеспечить подачу нужного количества топлива в карбюратор

Причинами неполадок могут быть:

износ из-за длительного пробега;
повреждение диафрагмы;
недостаточная жёсткость пружины в результате растяжения;
загрязнение клапанов;
нарушение герметичности узла.

Если бензонасос на «семёрке» не подаёт топливо, то из этой ситуации есть два выхода: поставить новое устройство или разобрать старое, провести диагностику и заменить повреждённые детали.

На моей машине однажды возникла ситуация, которая указывала на нехватку топлива двигателю: не было нормальной динамики, мотор периодически глох и не запускался. Бензина в баке было достаточно, фильтры в нормальном состоянии, а машина не ехала. После длительных разбирательств и выяснений причин подобного явления неполадка была найдена: шланг подачи топлива от насоса к карбюратору внутри разбух, что указывало на низкое качество изделия. Внутреннее сечение стало очень маленьким и недостаточным для прохождения необходимого количества топлива. После замены шланга проблема исчезла. Кроме этого, я меняю топливные фильтры не реже, чем через каждые 5 тыс. км. пробега (лучше чаще). У меня они стоят перед бензонасосом и после него. Как показывает практика, даже при установке двух фильтров, а также при наличии сеточки в самом бензонасосе и на входе карбюратора, в поплавковую камеру всё равно проникает мусор. Это приводит к тому, что карбюратор периодически приходится чистить.

Видео: топливный насос ВАЗ не качает

Перестаёт качать на горячую

Одной из проблем классических «Жигулей» является перегрев бензонасоса, который приводит к нарушению его работоспособности — он попросту перестаёт качать. Неполадка обусловлена образованием паровой пробки, которая перекрывает подачу бензина. Есть несколько способов решения проблемы: поливать насос для охлаждения водой либо ездить с мокрой тряпкой на нём. Эти методы применимы в критической ситуации, но никак не для повседневного использования. Проблема устраняется регулировкой бензонасоса посредством прокладок, заменой штока, заменой самого узла или применением более качественного топлива.

Проверка бензонасоса

Если есть подозрения или проявляются характерные признаки неполадок топливного насоса, механизм следует проверить. Для этого выполняют следующие действия:

Ослабляем хомут шланга, подающего бензин в карбюратор, а затем стягиваем шланг со штуцера. Из патрубка будет вытекать бензин, поэтому его край лучше опустить в пустую ёмкость.
Пробуем вручную накачивать топливо рычажком.
Из выходного штуцера должен вытекать бензин под давлением. Если насос качает, значит, его можно считать исправным. В противном случае продолжаем диагностику.
Ослабляем хомут и снимаем шланг с входного штуцера бензонасоса.
Зажимаем штуцер на входе пальцем и пробуем накачивать. Если чувствуется вакуум (палец засасывает), значит, клапаны насоса функционируют. Если это не так, узел подлежит ремонту или замене.

Разновидности систем

В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

механическая с контактами — прерывателями;
бесконтактная;
управляемая электронным блоком (ЭБУ).

Схема контактного зажигания, установленная в первых моделях ВАЗ 2107

В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

Схема бесконтактного зажигания семёрки с карбюратором

Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.

Система зажигания ВАЗ 2107 с инжектором

Как проверить механический топливный насос ВАЗ 2108/2109

Проверка механического бензонасоса заключается в определении его производительности, т. е. измерении количества топлива, перекачанного за единицу времени. А она, согласно характеристикам устройства, должна составлять не менее одного литра за минуту. Чтобы её определить, потребуется помощник, а также следующие инструменты и средства:

отвёртка с крестообразной битой;
отрезок топливного шланга;
2 пустые пластиковые бутылки;
1,5 л бензина;
часы с секундомером.

Последовательность действий:

Откручиваем отвёрткой винт на хомуте выпускного штуцера, ослабляем его и снимаем топливный шланг.
Наливаем бензин в пластиковую бутылку. Свободный конец топливного шланга (снятого с выпускного штуцера) опускаем в бутылку до дна. Через него бензин будет всасываться в карбюратор, когда уровень топлива в поплавковой камере снизится.
Конец заготовленного шланга надеваем на выходной штуцер бензонасоса. Другой конец опускаем в пустую бутылку.
Просим помощника завести мотор, запускаем секундомер. Если в автомобиле есть тахометр, придерживаемся 2000 об/мин. Если же его нет, ориентируемся на слух.
Когда двигатель заработает, бензин с выпускного штуцера насоса должен поступать в ёмкость. По истечении минуты просим помощника заглушить мотор и измеряем количество перекачанного бензина. Если объем топлива в бутылке меньше литра — бензонасос нужно либо ремонтировать, либо менять.

Дальнейшая диагностика должна быть направлена на выявление неисправного элемента насоса. Для её проведения необходимы:

отвёртка с крестообразной битой;
гаечные ключи на 10 и на 13;
штангенциркуль (линейка).

Порядок проверки:

Первым делом проверяем работу клапанов. Откручиваем винты хомутов крепления топливных шлангов на штуцерах насоса. Снимаем шланги. К выпускному штуцеру прислоняем палец (ладонь), затыкая его. Нажимаем несколько раз на рычаг ручной подкачки. Насос, при этом, должен издавать чавкающие звуки, а на штуцере ощущаться напор воздуха. Аналогичным образом проверяем впускной клапан. Палец, при нажатии на рычаг подкачки, должен всасываться в штуцер. Если же нет ни давления на выходе, ни разрежения на входе — неисправны либо клапана, либо диафрагмы.
На следующем этапе ключом на 10 откручиваем крышку бензонасоса. Под ней находится сетчатый фильтр. Оцениваем его состояние. Сетка должна быть чистой и не иметь следов деформации. Почистить её в случае необходимости можно при помощи струи воздуха, старой зубной щётки и бензина.
Теперь проверим диафрагмы. Откручиваем винты крепления верхней и нижней частей корпуса. Их всего 6. Снимаем корпус и извлекаем стержень с диафрагмами. В верхней его части есть гайка. Откручиваем её ключом на 10, снимаем и рассоединяем диафрагмы. Оцениваем их состояние. Если на них есть разрывы, трещины — диафрагмы нужно заменить. Они непригодны для дальнейшей эксплуатации.
Последний этап — измерение длины толкателя. Чтобы до него добраться, нужно отсоединить нижнюю часть корпуса насоса от корпуса привода вспомогательных устройств. Откручиваем ключом на 13 две гайки и демонтируем нижнюю часть. Под ней находится текстолитовая тепловая проставка в виде конуса, вершина которого уходит в корпус привода. На её привалочных поверхностях должны быть тонкие паронитовые прокладки. Извлекаем проставку с прокладками. Внутри её находится толкатель. Вытаскиваем его и измеряем длину. Она должна составлять 82,5 мм (минимально допустимая — 81,8 мм). Если толкатель изношен — его нужно заменить. Износ приводит к уменьшению амплитуды движения стержня с диафрагмами, из-за чего его производительность существенно снижается.
