Замена тормозного барабана на калине

Признаки неисправностей

О поломке составляющих суппорта и приближающемся их ремонте можно понять по некоторым признакам, которые возникают при торможении:

  • Машину тянет и уводит в сторону от прямого движения при торможении.
  • Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
  • Тормоза гремят или стучат при езде по неровностям или при остановке.
  • Подклинивают тормоза о чем расскажут возможные заносы.
  • Появление подтеков тормозной жидкости на колесе.
  • Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.

При появлении данных признаков не стоит откладывать ремонт неисправных элементов суппорта. Нужно сперва разобраться, почему это произошло, и произвести ремонт незамедлительно. О признаках и причинах подробнее можно узнать в приложенных видео в конце статьи.

Процедура разработки суппортов своими руками

Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:

  1. Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
  2. Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
  3. Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
  4. Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
  5. После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
  6. Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
  7. Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.
  8. Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
  9. Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
  10. Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
  11. Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
  12. Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
  13. Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.

Устройство данного элемента тормозов

Существует два вида дисковых суппортов – передний и задний, их устройство способ ремонта слегка разнятся, но их основные элементы одинаковы:

  1. Корпус, в котором крепится поршень (цилиндр).
  2. Перепускной клапан.
  3. Уплотнительное кольцо.
  4. Поршень (цилиндр).
  5. Пыльник цилиндра.
  6. Стопорное кольцо.
  7. Корпус.
  8. Прижимная планка.
  9. Колодки.
  10. Пыльник направляющей.
  11. Направляющие.
  12. 14. Болт крепления.
  13. Тормозной шланг.

Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.

Поэтому в поршне (4) имеется специальная резьба, по которой он накручивается на шток (1) стояночного тормоза. Благодаря этому он может работать под воздействием двух приводов – механического (стояночного) и гидравлического.

Сложности подбора деталей

Прежде чем приступить к замене, необходимо выбрать подходящий комплект колодок. На рынке присутствует множество вариантов для Лады Приоры. Условно их можно разделить на две категории – детали, оснащенных АБС и без этой системы. Понять, к какому типу относится ваша Lada Priora несложно – в схему автомобилей с антиблокировочной системой входит датчик АБС и подключенный к нему провод.

Основные принципы подбора общие для двух категорий. Товар должен быть хорошо запакован, иметь защитные голограммы и паспорта качества. При покупке целого комплекта с выжимными пружинами желательно их проверить. Нередко встречались наборы из Китая, где скобы пружин развернуты не в ту сторону.

Не стоит искать, сколько будет стоить самый дешевый комплект для ВАЗа. Лучше отдать предпочтение оригинальным деталям или именитым аналогам. Даже при большей стоимости колодки обеспечат отличный ресурс и прекрасную тормозную динамику.

Подбор для машин с ABS


Ниже представлен список комплектов колодок, обладающих лучшим соотношением цена — качество.

Наименование и номер детали Минимальная цена, руб.
AT 2090-118BP 400
АвтоРеал АВ18-350-2090 450
Pilenga BSP1005N 600

Подбор для авто без ABS

Если ваша Лада Приора не оснащена антиблокировочной системой, то следует приобрести специальные колодки. Самыми популярными являются следующие комплекты.

Марка детали Начальная стоимость, руб.
Fortech FB-2102 500
Pilenga BST1002N 550
Bosch 0986487219 800

Ремонт суппортов своими руками — предварительный осмотр

Возвратное движение поршня в данном узле обеспечивается манжетой. Во-первых, она создает герметичность, а, во-вторых, выполняет роль своеобразной пружины. Когда поршень перемещается, она подвергается небольшой деформации, но потом возвращается в прежнее состояние, слегка придавливая его в корпус. Определить неисправность достаточно просто — если вывесить колесо, то оно должно свободно вращаться, как только нажать или отпустить тормозную педаль. На самих дисках не должно быть следов перегрева, иначе потребуется ремонт суппорта своими руками.

При проведении визуального осмотра мы должны убедиться в том, что нет заметной разницы в толщине по величине наружной и внутренней колодок. Ходить поршень должен так, чтобы при нажатии легко утапливался в свой корпус. Его поверхность не должны иметь заметных следов грязи либо частичек коррозии. Также нужно провести поверхностный осмотр пыльника и убедиться в его целостности.

Как заменяется трос ручника на Ладе?

Иногда случаются ситуации, когда одними регулировочными манипуляциями проблему не решить. Здесь единственной мерой устранения поломки будет замена троса, который мог попросту растянуться в запредельном режиме или вообще оборваться. Такое часто случается с тросами, обладающими не самым лучшим качеством изготовления.

По аналогии с первым случаем также готовим подходящие инструменты. Их перечень немного расширяется. Итак, нам потребуется привлечь на помощь:

  • ключи или головки, размер которых «13» и «10»;
  • «трещотку», что удобнее обычного воротка;
  • плоскую отвертку средней величины;
  • плоскогубцы и «WD-40».

Начиная ремонтную процедуру, обеспечиваем вывешивание колес задней оси любым из ранее рассмотренных способов. Также в рамках подготовительного этапа производим снятие обоих тормозных барабанов.

Теперь непосредственно замена троса.

  1. Аналогичным образом, как при регулировке, откручиваем и сдвигаем теплоизоляционный экран контура выхлопа.
  2. Снимаем с подвески Лада Калина прилегающую к стояночному узлу часть глушителя и отводим в сторону, подперев впоследствии подходящим бруском.
  3. Действуем ключом на «13» для откручивания двух гаек, располагающихся на центральном штоке.
  4. Теперь нам потребуется извлечь правую и левую ветви троса из планки уравнителя и соответствующих кронштейнов, которые расположены на днище.
  5. На каждом из тормозных узлов колес с помощью указанной отвертки производим отведение рычага активации колодки, после чего посредством плоскогубцев отсоединяем тросовый наконечник.
  6. Трудности могут возникнуть во время извлечения наконечника из специализированного отверстия, расположенного в кожухе (щите) тормозного механизма Лада Калина. Данное место рекомендуем обильно обработать посредством проникающего вещества. Выжидаем время и извлекаем указанный участок троса, применяя манипуляцию пошатывания. Таким способом следует осуществить демонтаж тросовых наконечников на обеих сторонах автомобиля.

Проверка степени износа тормозных колодок, дисков и барабанов — контрольноосмотровые работы — автомобили lada (ваз) — руководство по ремонту и обслуживанию

ПримечаниеПроверяйте состояние рабочих поверхностей тормозного диска без снятия его с автомобиля.

Вам потребуются: ключ для болтов колес, отвертка, штангенциркуль.

1. Снимите колесо.

2. Очистите тормозной диск.

3. Замерьте штангенциркулем толщину диска. Минимально допустимая толщина диска 17,8 мм (табл. 4.2). Если толщина диска меньше, замените его (см. «Снятие и установка тормозного диска переднего колеса»).

Таблица 4.2 Предельно допустимые размеры тормозных колодок, дисков и барабанов

Полезный советРекомендуем заменять тормозные диски одновременно с обеих сторон.

4. Осмотрите диск. При наличии рисок диск можно снять и прошлифовать, но с учетом того, чтобы его окончательная толщина была не меньше допустимой.

5. Отверткой проверьте легкость перемещения колодок в суппорте. Убедитесь, что они не зажимают тормозной диск.

6. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок меньше допустимой (см. табл. 4.2), замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса»).

Примечание

При неравномерном износе накладки или неодинаковом износе накладок одного тормозного механизма замените весь суппорт в сборе или рабочие цилиндры (см.

«Снятие и установка рабочего цилиндра переднего тормозного механизма»

).

7. Для проверки степени износа тормозных колодок заднего тормозного механизма снимите колесо и тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса»).

8. Измерьте толщину фрикционных накладок штангенциркулем или линейкой.

Рекомендации

Заменяйте колодки в следующих случаях:

– толщина накладок менее 1,5 мм;

– поверхность накладок замаслена;

– накладки непрочно соединены с основанием.

9. Измерьте диаметр рабочей поверхности тормозного барабана. Если он больше допустимого (см. табл. 4.2), замените барабан (см. «Снятие и установка тормозного барабана заднего колеса»).

Автомобили LADA (ВАЗ)

Ремонт и диагностика автомобилей ВАЗ.

замена датчика положения распределительного вала калина, регулировка сцепления у калины, сняти ебампера ваз калина, электродвигателя вентилятора системы охлаждения. калина, снять установить задний бампер ваз 2112, не обучается ключ лада, лада калина отопитель, органы управления калина, система выпуска газов Калина, ваз 2112 неисправности, диагностика рулевых наконечников калина, как проверить снятый контроллер лада калина, панель управления ваз 2112

Контакт модератора сайта nkvd#russia.ru

Купить, продать бу авто ваз, лада.2020 (C) LADAOMG

Как правильно заменить передние колодки

Технология замены не имеет сложностей. С задачей справится человек, имеющий минимальные технические знания и навыки в ремонте. После замены система будет работать в нормальном режиме.

Инструменты и приспособления

На начальном этапе подготавливают инструмент. Замена тормозных деталей Лада Калина на станциях технического обслуживания проводится на подъемнике. В гаражных условиях нет необходимости использовать смотровую яму или эстакаду. Переднюю часть Лада Калина поднимают домкратом.

Инструменты и приспособления, необходимые для замены:

  1. Балонный ключ – для демонтажа колес.
  2. Гаечные ключи. Чтобы ускорить замену, используют головки с трещоткой.
  3. Домкрат. Подойдет стандартный механизм, поставляемый производителем в комплекте с автомобилем.
  4. Смазка для направляющих суппорта. Необходимо использовать смазочный материал, предназначенный именно для этих целей. Такая смазка выдерживает высокую температуру, снижая степень трения между деталями.
  5. Плоская отвертка.
  6. Противооткатные устройства.
  7. Упоры, предотвращающие падение автомобиля Калина с домкрата.
  8. Приспособление для запрессовки поршня в суппорт. Можно приобрести готовый инструмент или изготовить его самостоятельно.
  9. Металлическая щетка.

Для удаления мелких абразивных частиц с поверхностей комплектующих используют струю сжатого воздуха.

Замена тормозных колодок Калина

Перед началом работы устанавливают транспортное средство на ровную площадку. Чтобы исключить самопроизвольное прокатывание авто, под задние колеса устанавливают противооткатные устройства.

Замену проводят в следующей последовательности:

  1. Срывают болты крепления колеса до поддомкрачивания. Несоблюдение этого правила приведет к проворачиванию баллона при попытке открутить болты. Если работа выполняется вдвоем, чтобы обездвижить колесо напарнику необходимо нажать на педаль тормоза.
  2. Поддомкрачивают переднюю часть автомобиля. Поднимают оба колеса или выполняют процедуру поочередно для каждого механизма.
  3. Откручиваются крепежные элементы, фиксирующие диск к ступице.
  4. Демонтируют колесо.
  5. Откручивают нижний болт крепления суппорта. Если демонтировать верхний крепежный элемент, то полностью сдвинуть скобу не удастся. Отведению будет препятствовать тормозной шланг.
  6. Утопить поршень. Плоскую отвертку вставляют между наружной колодкой и скобой. Переместив поршень, демонтируют суппорт.
  7. Переместить скобу, повернув ее на верхней направляющей.
  8. Демонтировать изношенные передние колодки.
  9. Вдавить поршень в суппорт, используя приспособление.
  10. Осмотреть пыльники направляющих и поршня на предмет повреждений. Потрескавшиеся или порезанные эластичные уплотнения подлежат замене. Через трещины на поверхность движущихся деталей могут попасть абразивные частицы. Это приведет к быстрому износу элементов.
  11. Нанести специализированную смазку на направляющие.

Запрессовка поршня в суппорт с помощью приспособления После разборки очищают внутреннюю поверхность суппорта от загрязнений. Абразивные частицы удаляют струей сжатого воздуха.

Сборка осуществляется в обратной последовательности. При установке выдерживают момент затяжки резьбовых соединений.

Необходимые запчасти

На российском рынке задние колодки для «классики» предлагаются в широком ассортименте. Но, практика показывает, что не стоит приобретать китайские детали. Они низкого качества: у феродо – низкий коэффициент трения, а накладки – быстро отклеиваются. Целесообразно приобретать детали с такими артикулами: 2101-3502090-55, 21010350209055, 2101-3502090, VR311, BS-T 1001 N, 13.0460-2966.2, 602966, 2101-3501089, 2101-3501800-82, 21010350180082, 2101-3501089. Это российская и европейская продукция, цена варьируется от 500 до 1100 рублей, но вы поставите на машину действительно качественные детали, которые прослужат долго.

FakeHeader

Comments 37

А в подтачивании планки последствий негативных нет?

Нет, но лучше делать только в крайнем случае, как у меня.

А это случайно у тебя не из за тросов ручника такая фигня?Тоже не думал точить…оказалось трос один заржавел от того что на балке перегибался и лопнул.поменял сегодня и тросы и полностью тормоза.и все норм)

Нет, с тросом ручника у меня было все в порядке)

А какой пробег был?

примерно 50 тыс.км.

Ого, а у меня барабаны овальные, но пока сильно не бьет в педаль.Пробег 67тыс. Думал я буду рано менять.

у кого то и раньше это происходит, а кто то и дольше ездит.

такой же взял комплект, как показали себя барабаны?

до сих пор нормально все, только краска слезла.

спасибо, ну краска не самое страшное

такой же взял комплект, как показали себя барабаны?

Как я понял отсюда www.drive2.ru/b/1370301 чугунные барабаны не только не лучше, а хуже алюминиевых.

я бы не слепо верить данной статье, тем более в алюминиевых чугунная вставка стоит…

Такая же фигня бьет педаль тормоза но в руль не отдает.

значит тебе барабаны менять.

А чем чугунные барабаны лучше ?

сам не вникал в этот вопрос, из собственных наблюдений разницы в торможении не заметил, просто нужно было что то поставить решил попробовать чугунные.еще они тяжелее. насколько я знаю они крепче и их не ведет как алюминиевые…

Всем привет. Давно я сюда не заглядывал. Машина служит исправно писать было не о чём. Только заправлял автомобиль и ездил. Про то как я помыл машину, подкачал колеса или повесил новый ароматизатор воздуха писать, думаю, нет смысла. Не хочу уподобляться другим.

В течение последних недель начал беспокоить скрип задних тормозов при торможении. Не особо придавал этому значение, но буквально пару дней назад начался сильный металлический скрежет и ощущение, что тормозную колодку закусывает. Очень сомневался, что задние тормозные колодки могут истереться за 15 тыс. км., но сомнения в качестве нашего автопрома и прямых рук сборщиков меня не покидали. Побоялся, что колесо может клинануть в неудобный момент тихонько добрался до дома и запланировал съездить на сервис.

Дома посчитав бюджет и вероятность покупки новых тормозных колодок, решил попробовать сделать всё сам, хотя ни разу в жизни не совался к задним тормозам. Начал искать в интернете гайды о том как разбирается тормозной барабан с ABS и, к удивлению, наткнулся на свои же фотографии Замена передних тормозных колодок, которые кто то благополучно присвоил и написал свою Статью. Думаю вторая часть этой статьи про задние колодки тоже откуда то спи…на.

По своей уже старой традиции решил запилить свой гайд для таких же чайников как я. Поехал в гараж разбираться как там всё устроено и откуда появляется металлический скрежет.

Самым первым действием обязательно нужно найти ровню поверхность для ремонта так как авто будет стоять без тормозов. Зафиксировать передние колеса подложив упоры из досок или кирпичей, обязательно спереди и сзади, с обоих сторон. Снять автомобиль с ручника. Ослабляем гайки колеса, домкратим, снимаем заднее колесо. Тут видим тормозной барабан.

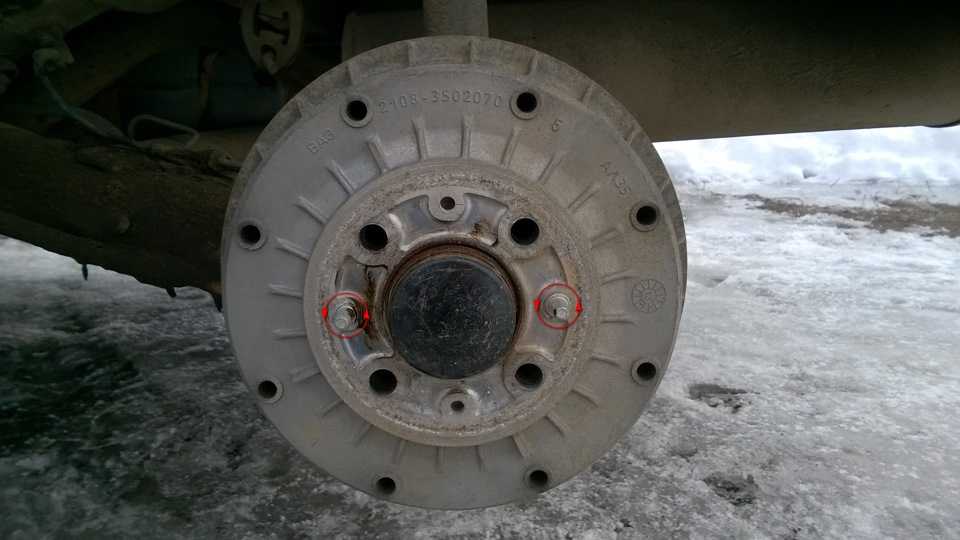

Здесь отворачиваем два фиксатора против часовой стрелки придерживая тормозной барабан рукой

Здесь стоит обратить внимание на ещё два маленьких отверстия с резьбой, при сборке не закрутите фиксаторы в эти отверстия по невнимательности. Как мне подсказали, их можно использовать для выпрессовки барабана со ступицы

Использовать лучше длинные болты, вкручивать их аккуратно, не повреждая резьбы, и постукивать по барабану. Барабан покачивающими движениями снимается на себя, можно слегка постукивать, но на новых авто снимается легко просто руками. Далее открывается вид на внутренности самого тормозного барабана. Здесь можно увидеть интересный диск с прорезями. Это диск для датчика ABS. За счет датчика и этого диска фиксируется скорость вращения колеса для управления системой ABS.

Под диском прячется весь тормозной механизм: сами колодки, тормозной цилиндр, датчик ABS, стягивающие пружины и рычаг с тросиком ручного тормоза. Заметьте, колодки стоят со специальным отверстием для датчика ABS, так что покупать для замены нужно специальные. Тут я заметил первую неприятность — съехал пыльник цилиндра, а датчик ABS оброс «бородой» из мелкой металлической крошки. Так как датчик индуктивный металлическая крошка может мешать его нормальной работе. Сами колодки в порядке и имеют незначительный износ.

Снятие заднего барабана своими силами

Для снятия заднего тормозного барабана на Калине, нам потребуется не более 20 минут времени и инструменты, которые приведены ниже:

  1. Домкрат
  2. Балонный ключ
  3. Головка на 30 с длинным воротком
  4. Плоская отвертка

Ход выполнения работы при снятии и установке заднего тормозного барабана

  • Первым делом ставим автомобиль на скорость, и снимаем с ручника, чтобы задние колеса не были заторможены.
  • Затем, берем балонный ключ и срываем болты крепления колеса, все четыре штуки и плоской отверткой поддеваем защитный колпачок на ступичной гайке и вынимаем его:
  • Поднимаем домкратом до такой высоты, чтобы колесо свободно вращалось и можно было без проблем его снять.
  • После того, как машина поднята, до конца отворачиваем все болты и снимаем колесо.

После того, как заднее колесо снято, можно приступать к откручиванию гайки ступицы. Для этого нам как раз понадобится ключ — головка на 30 и вороток

Обратите внимание, что ступичная гайка очень сильно закручена с завода и тем более закернена, так что усилие придется приложить немалое, чтобы стронуть гайку с места. Если с первого раза не получается, можно наставить вороток подлиннее или одеть трубу, но в моем случае все получилось и так:

Затем, когда гайку открутили и вынули толстую шайбу под ней, можно приступать к снятию тормозного барабана. Снимается он довольно просто, достаточно потянуть за него двумя руками и немного ворочая, тянуть на себя.

Если двумя руками снять барабан не получается, то можно с обратной стороны немного подбить его молотком, только не прилагая усилий, чтобы не повредить корпус.

При замене барабана, устанавливаем все детали в порядке, обратном снятию, и не забываем закернить гайку на ступице после затяжки.

ladakalinablog.ru

Устройство тормозной системы автомобиля лада Калина

Гидравлическая система тормозов автомобиля ВАЗ 1118 состоит из педального рычага, главного цилиндра гидропривода, вакуумного усилителя тормозов 1118, бачка гидропривода, регулятора давления, рычага привода регулятора, трубопроводов, гибких армированных резиновых шлангов, тройников, хомутов крепления. При этом тормоза на данной модели ВАЗ может быть оборудована антиблокировочной системой, однако в первой серии выпуска Калины она не устанавливалась. Сегодня практически вся линейка данных авто идет с системой ABS.

Вакуумный усилитель на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — фланец крепления наконечника; 2 — шток; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный цилиндр; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитный чехол корпуса клапана; 12 — толкатель; 13 — возвратная пружина толкателя; 14 — пружина клапана; 15 — клапан; 16 — буфер штока; 17 — корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы

Особенности тормозной системы передних колес

На передних колесах ВАЗ 1118 установлена дисковая вентилируемая система с поршневой плавающей скобой. Она включает в себя колесный цилиндр и суппорт, которые стянуты между собой специальными винтами. Сам цилиндр крепится к пальцам направляющего типа двумя болтами, установленными в направляющей колодке (отверстиях). Колодки поджаты к направляющим пазам пружинами. Внутри цилиндра размещен поршень с кольцом уплотнительного типа, имеющий прямоугольное сечение. Упругость кольца дает оптимальный промежуток между диском и тормозными колодками, что и обеспечивает качественное функционирование системы.

Тормозной механизм переднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозной диск; 2 — направляющая колодок; 3 — суппорт; 4 — защитный кожух; 5 — рабочий цилиндр; 6 — тормозной шланг; 7 — клапан выпуска воздуха; 8 — направляющий палец; 9 — защитный чехол направляющего пальца; 10 — тормозные колодки

Особенности тормозной системы задних колес

Тормозная система лада калина, схема которой в значительной степени повышает ее безопасность, отличается продуманностью и высокой надежностью. Задние колеса Калины имеют барабанный тип, с двухпоршневым цилиндром колесного типа, а также автоматическую регулировку зазорного пространства между барабаном и колодкой. Барабанный тормоз состоит из самого барабана, колодок, гидравлического цилиндра, стяжных пружин, защитного диска, фиксатора и колодочной распорки.

Тормозной механизм заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозная колодка задняя; 2 — рычаг привода стояночного тормоза; 3 — нижняя стяжная пружина колодок; 4 — щит тормозного механизма; 5 — трос привода стояночного тормоза; 6 — тормозная колодка передняя; 7 — направляющая пружина; 8 — разжимная планка; 9 — рабочий цилиндр; 10 — верхняя стяжная пружина колодок; 11 — палец рычага привода стояночного тормоза

Функционирование тормозной системы

Важно отметить, что только четкое функционирование всех элементов устройства обеспечивает безопасность и надежное замедление автомобиля.

Тормозная система лада калина действует следующим образом: при нажатии на педаль тормоза поршень, перемещаясь в цилиндре, вытесняет жидкость через главный выпускной клапан в шланг тормозной гидравлической системы. Жидкость перемещается по трубопроводам к главным механизмам колес, что способствует перемещению колодок к дискам в передних колесах, а задних к барабанам. При возникновении контакта начинается торможение, причем угол изменения рычага педали влияет на скорость замедления авто.

Стояночный тормоз и его устройство

Помимо основной тормозной системы следует упомянуть о стояночном тормозе, который имеет стандартную механическую конфигурацию и состоит из регулировочной тяги, рыгача, двух тросов, уравнителя, распорных планок, а также рычагов привода колодок. Стояночная тормозная система ваз Калина имеет привод на тормозной механизм задних колодок, которые обеспечивают надежную фиксацию автомобиля от случайного передвижения.

Важно помнить, что правильно настроенный тормоз должен обеспечивать неподвижность авто при уклоне до 23% в пустом состоянии, и до 19% с полной нагрузкой

Причины износа тормозов

Согласно современным правилам контроля технического состояния транспортных средств, тормозные колодки дисковых тормозов необходимо менять один раз в 10 000 километров пробега. Но эта цифра не может быть единым стандартом для всех, так как износ «расходников» сильно зависит от стиля вождения.

Если тормозить плавно и не часто (пробег в основном по трассе), то менять колодки можно после 20 000 километров пробега. Напротив, если вы часто и резко тормозите (агрессивный стиль вождения в городе), то колодки могут сточиться уже после 5 000 километров пробега.

Немаловажным фактором являются качественные характеристики самих колодок. Некоторые производители откровенно экономят на сырье. У одного и того же производителя могут быть несколько моделей колодок — более дорогие и дешевые, более мягкие и жесткие.

Все индивидуально, поэтому важно время от времени контролировать износ тормозов

LADA > Kalina

У большинства автомобилей при обычной эксплуатации внутренняя колодка стирается чуть быстрее внешней, причем это не зависит от конструкции тормозных механизмов. Однако в специфических условиях эксплуатации или из-за конструктивных особенностей некоторых машин внутренние колодки иногда изнашиваются заметно интенсивнее внешних. К примеру, на Мазде 6 второго поколения внутренняя колодка на переднем правом колесе стирается в полтора раза быстрее внешней.

Кроме конструктивных нюансов могут иметь место и неисправности. Например, повышенный износ колодки из-за закисшего поршня

Поэтому при первом осмотре тормозных механизмов на машине, с которой вам еще не приходилось иметь дело, важно снять колесо, чтобы оценить состояние и внешней, и внутренней колодок. Недобросовестные сервисмены часто ограничиваются примерной оценкой износа только внешних колодок, разглядывая их через спицы колесного диска, не снимая самого колеса

Не исключено, что вскоре недовольный клиент вернется на эту СТО со стертыми внутренними колодками и претензиями!

В качестве примера проверим состояние тормозов на редакционной Калине, которая проехала почти 63 000 км. Кроме того, приведем приблизительные показатели по критическому износу различных элементов тормозной системы. Для каждой конкретной модели автомобиля они могут отличаться как в бóльшую, так и в меньшую сторону. Эти данные можно найти в книжках по ремонту и обслуживанию или на просторах интернета.

Но вернемся к нашей Калине. Только после снятия колеса видна реальная картина. Толщина фрикционной накладки примерно равна толщине основания колодки: износ порядка 60%. Если толщина фрикционной накладки уменьшится до 2 мм, это будет означать износ в 100%. У многих автомобилей на основании колодки предусмотрен металлический язычок. При критическом износе накладки он начинает контактировать с тормозным диском, издавая характерный скрип. Чаще всего язычок устанавливают только на внутренних колодках.

Что делать с классикой и Нивой

На «классике» ВАЗ часто возникают проблемы с задними дисковыми узлами, поскольку привод здесь – задние колеса, и они более нагружены. Разберемся, как снять дефектный тормозной барабан на ВАЗ 2107.


Нам пригодятся:

  • ключи гаечные;
  • домкрат, баллонный ключ;
  • резиновый молоток;
  • проникающая смазка «ВД».
  1. Прежде всего, поддомкрачиваем заднюю часть с обеих сторон, делаем подкладки и снимаем нужное колесо.
  2. Обрабатываем соединения шпилек и подлежащего демонтажу узла проникающей смазкой.
  3. Отворачиваем направляющие шпильки.
  4. Заводим двигатель, разгоняем задние колеса до 4 скорости, затем применяем резкое торможение.
  5. Дисковый элемент должен сорваться с места.
  6. Выключаем двигатель, сбиваем деталь резиновым молотком.

Данная инструкция актуальна для всех модификаций «классики». Поэтому, если, например, непонятно, как снять дефектный барабан на ВАЗ 2106, нужно обращаться к ней же. Она указывает один из хитрых способов съема детали. Далее рассмотрим несколько иной метод.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
