Признаки необходимости замены тормозных колодок

Замена тормозных колодок ВАЗ 2107 необходима в следующих случаях:

  • толщина накладки меньше 2 мм (для передних колодок) или 1,5 мм (для задних);
  • накладки замаслены;
  • накладки имеют сколы и трещины.

Для определения состояния передних колодок достаточно снять колесо. Чтобы добраться до задних, необходимо также демонтировать тормозной барабан, что требует некоторых усилий и немалого времени. Поэтому проблемы с колодками можно определить другими методами:

  • скрип (скрежет) при нажатии на тормоза;
  • увод автомобиля с траектории при торможении.

Эти признаки говорят о том, что необходимо проверить состояние колодок.

Ремонт заднего тормозного цилиндра ВАЗ

Ну а я же пойду более сложным путем и постараюсь произвести ремонт тормозного цилиндра. Для этого его нужно разобрать. Разбирается он довольно просто — корпус вертикально зажимается в тиски, на верхний поршень наставляем ударную отвертку и легкими постукиваниями вбиваем его внутрь. Вбиваем, пока не выпадет нижний поршень. Будьте внимательны, при ударах из отверстия подключения трубки может брызгать оставшаяся в цилиндре тормозная жидкость. Переворачиваем цилиндр и в обратную сторону аккуратно выбиваем второй поршень.

Теперь снимаем старые манжеты, хорошо протираем все детали и натягиваем новые манжеты из ремкомплекта. Перед установкой новых резинок их рекомендуется смачивать в чистой тормозной жидкости.

После того, как ремкомплект заменен, немного смачиваем поршни тормозной жидкостью и устанавливаем в цилиндр. Входят они очень туго, поэтому помогаем им это сделать быстрее при помощи молотка, легкими постукиваниями.

Вот таким простым и не хитрым способом можно выполнить ремонт задних тормозных цилиндров ВАЗ или же их замену. После установки цилиндров не забудьте «прокачать» тормоза. В тормозную систему 100% попал воздух, который необходимо удалить.

Подтекающие тормозные цилиндры задних колес автомобилей ВАЗ 2108, 2109, 21099 — весьма распространенная неисправность.

Необходимые инструменты

— накидной ключ на 10 мм

— накидной ключ на 12 мм

— накидной ключ на 13 мм

Принцип действия заднего тормозного цилиндра

Задние тормозные цилиндры – элементы тормозной системы, которые отвечают непосредственно за воздействие на колодки, прижимая их к внутренней поверхности барабана.

Основными рабочими частями заднего тормозного цилиндра являются корпус, два поршня, и два кольца – уплотнительное и упорное (регулировочное). При нажатии на педаль тормоза поршни выдвигаются из корпуса, прижимая колодки к поверхности барабана. Обратно они возвращаются под действием стяжной пружины колодок. Задача упорного кольца заключается в ограничении данного перемещения, благодаря чему зазор между фрикционными накладками и барабаном поддерживается на одном уровне. Уплотнительное кольцо, в свою очередь, препятствует утечке тормозной жидкости через полости, в которых находятся поршни.

1 — упор колодки; 2 — защитный колпачок; 3 — корпус цилиндра; 4 — поршень; 5 — уплотнитель; 6 — опорная тарелка;- 7 — пружина; 8 — сухари; 9 — упорное кольцо; 10 — упорный винт; 11 — штуцер; А — прорезь на упорном кольце

Таким образом, именно задний тормозной цилиндр отвечает за передачу тормозного усилия колодкам и за поддержание расстояния между поверхностью барабана и фрикционными накладками по мере износа последних. Ниже вы узнаете, как проверить задний тормозной цилиндр.

Как заменить передний тормозной цилиндр на классике

  1. Снимаем колесо и вывешиваем ступицу

Выворачиваем колесо в левую сторону, если будем менять цилиндры на правом суппорте, если на левом, то вправо. Не забываем о мерах безопасности — ставим упоры или пенек под рычаг вывешенного колеса — это обезопасит вас от срыва автомобиля с домкрата.

  1. Монтировкой или клещами разводим тормозные колодки

Это нужно для легкого извлечения колодок из суппорта, в противном случае вынуть их не получится.

  1. Расшплинтовываем направляющие и выбиваем их молотком из тормозных цилиндров.

  1. Вынимаем скобы и колодки. Как это правильно сделать и выше описанные пункты, подробно расписаны в статье Замена передних тормозных колодок ВАЗ 2016. Чтобы не совершить ошибок, рекомендую ознакомиться с этим уроком.

  1. Чтобы не потерять много тормозной жидкости, с бачка снимаем крышку, на горловину надеваем пакет и закручиваем крышку на место. Таким образом, крышка будет герметична и не позволит слиться всей жидкости при снятии шланг с переднего тормозного цилиндра ВАЗ 2107.

Или пережимаем тормозной шланг, чтобы не потерять всю «тормозуху» при его откручивании от суппорта. В таком случае есть большая вероятность нарваться на замену шланга. Он со временем пересыхает и при его принудительном сжатии, он может начать протекать.

  1. Ключами или головкой на «14» откручиваем крепления тормозной шланги

  1. Ключом на «17» откручиваем два болта крепления, снимаем тормозной суппорт со ступицы

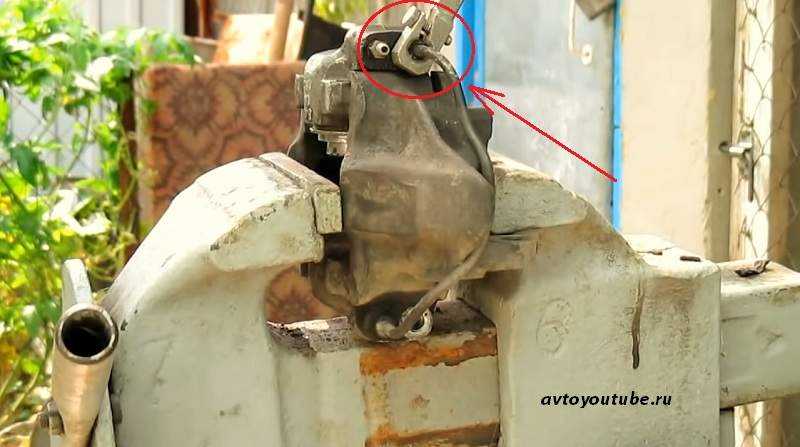

  1. Зажимаем суппорт в тиски, специальными ключами откручиваем трубку

Для этого разрезной ключ на «10» надеваем на гайку крепления тормозной трубки. При необходимости можно слегка постучать по нему молотком, чтобы он надежнее зафиксировался на гранях гайки. Зажимаем этот ключ винтом, тем самым его стенки плотно обжимают гайку, срываем ее. Только таким способом вы не «слижете» грани этой гайки.

После того как вы «сорвете» гайку, ее можно открутить обычным рожковым ключом. Делаем это аккуратно, наблюдаем, чтобы тормозная трубка не проворачивалась вместе с гайкой, она может переломиться.

  1. Зажимаем фиксатор и выбиваем старый тормозной цилиндр из посадочного места

Необходимо зафиксировать фиксатор, чтобы он не мешал выбиванию цилиндра из суппорта. Постараться его сохранить, так как в комплекте с новым тормозным цилиндром его может не быть. Если зафиксировать не получается, нужно его вытащить, нет – одной рукой нажимаем на него острым, тонким предметом (гвоздем), второй – аккуратно выбиваем молотком цилиндр.

Рекомендуется это делать через наставку из мягкого металла, но третьей руки может не быть, поэтому сначала постукиваем молоточком, чтобы место, где находится фиксатор, сдвинулось и он спрятался в недрах направляющей. Затем освободившейся рукой держим наставку и выбиваем полностью старую деталь из суппорта.

  1. Очищаем посадочное место для нового тормозного цилиндра.

Он «ходит» по салазкам, на которых может скопиться грязь, ржавчина. Чтобы не возникло проблем с установкой новой детали, нужно их очистить.

  1. Вынимаем старый фиксатор из цилиндра, чтобы установить на новый.

Если это невозможно, то покупаем новые для тормозного суппорта или изготавливаем его самостоятельно. Для этого подойдет предмет из прочного материала, например гвоздь, диаметром, соответствующему диаметру посадочного отверстия в цилиндре.

  1. Смазываем тонким слоем масла или литола салазки цилиндра, чтобы он лучше скользил в суппорте. Через наставку вбиваем новую деталь в свое посадочное место до тех пор, пока не совместится отверстие для фиксатора с прорезью в корпусе суппорта. Вставляем изготовленный фиксатор и слегка подбиваем цилиндр до упора, чтобы он зафиксировался им.

  1. Прикручиваем тормозную трубку.

Главное, чтобы «попасть» в резьбу, правильно совместить гайку трубки и отверстие для нее. Если при закручивании гайки чувствуется, что туго крутиться – не «попали», лучше вынуть гайку и совместить ее с резьбой отверстия заново. Сильно затягивать не нужно. После установки суппорта на автомобиль и прокачки системы, если в этом месте будет подтекать жидкость, тогда подтянем рожковым ключом.

Установка на авто происходит в обратной последовательности.

Видео замены переднего тормозного цилиндра ВАЗ:

labavto.com

Главный тормозной цилиндр (ГТЦ) – один из основных элементов тормозной системы, от которого зависит насколько безопасным будет эксплуатация автомобиля. Водитель обязан следить за его исправностью. Если обнаружены неисправности, необходимо сразу же принимать меры. Халатность и затягивание с ремонтом может привести к аварии. Выявить неисправности и отремонтировать ГТЦ ВАЗ 2107 можно самостоятельно.

ГТЦ: устройство и назначение

На ВАЗ 2107 установлена гидравлическая система тормозов из двух контуров. Когда выходит из строя один из контуров, торможение продолжает другой. Это повышает безопасность движения. Главный цилиндр меняет давление в контурах в зависимости от того, в каком положении находится педаль тормоза. ГТЦ расположен на задней стенке моторного отсека. Его можно обнаружить под расширительным бачком из двух секций, в который залита тормозная жидкость (ТЖ). Выглядит в виде продолговатого цилиндра с отверстиями для подключения тормозных шлангов.

В корпусе ГТЦ установлены 2 поршня с уплотнительными манжетами. Они располагаются последовательно друг за другом. Первый движется за счет воздействия на него толкателя педали, обслуживает контур задних колес. Он заставляет двигаться второй поршень, который действует на два тормозных контура передних колес. Пружины, которые находятся между поршнями возвращают их на место, когда водитель отпускает педаль тормоза.

Устройство и принцип действия агрегата

На первый взгляд, конструкция главного цилиндра кажется сложной, поскольку состоит из множества мелких деталей. Разобраться в устройстве поможет схема и перечень этих элементов (позиции на картинке и в списке совпадают):

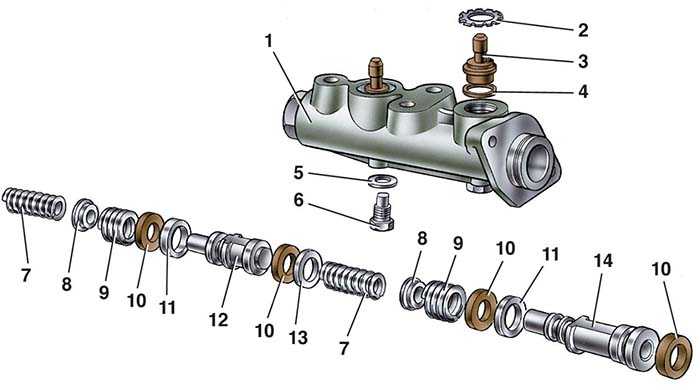

  1. Литой металлический корпус на 2 рабочих камеры.
  2. Шайба — фиксатор перепускного штуцера.
  3. Сбросной штуцер, соединяющийся шлангом с расширительным бачком.
  4. Уплотнительная прокладка штуцера.
  5. Шайба ограничительного винта.
  6. Винт — ограничитель движения поршня.
  7. Пружина возвратная.
  8. Опорная чашка.
  9. Пружинка компенсационная.
  10. Кольцо, уплотняющее зазор между поршнем и корпусом, — 4 шт.
  11. Кольцо распорное.
  12. Поршень, обслуживающий контур задних колёс;
  13. Промежуточная шайба.
  14. Поршень, работающий на 2 контура передних колёс.


В основном тормозном цилиндре «семёрки» предусмотрено 2 отдельных камеры и два поршня, толкающих жидкость в разных контурах

С одного торца корпус цилиндра закрыт металлической заглушкой, на втором сделан присоединительный фланец. Вверху каждой камеры предусмотрены каналы для подключения трубок системы (прикручиваются на резьбе) и сброса жидкости в расширительную ёмкость через штуцеры и патрубки. В канавках поршней установлены уплотняющие манжеты (поз. 10).


Оба верхних штуцера ГТЦ подсоединяются к одной расширительной ёмкости

Алгоритм работы ГТЦ выглядит так:

  1. Изначально возвратные пружины удерживают поршни возле передних стенок камер. Причём распорные кольца упираются в ограничительные винты, жидкость из бачка заполняет камеры через открытые каналы.
  2. Водитель давит педаль тормоза и выбирает свободный ход (3—6 мм), толкатель перемещает первый поршень, манжета закрывает канал расширительной ёмкости.
  3. Начинается рабочий ход — передний поршень выдавливает жидкость в трубки и заставляет двигаться второй поршень. Напор жидкости во всех трубках возрастает одинаково, одновременно срабатывают тормозные колодки передних и задних колёс.


Два нижних болта ограничивают ход поршней внутри цилиндра, пружины отбрасывают их в исходное положение

Когда автолюбитель отпускает педаль, пружины откидывают поршни в исходное положение. Если давление в системе поднимется выше нормы, часть жидкости уйдёт по каналам в бачок.

Рост давления до критической отметки нередко возникает по причине закипания жидкости. Будучи в поездке, мой знакомец добавил в расширительный бачок «семёрки» контрафактную DOT 4, которая впоследствии закипела. Результат — частичный отказ тормозов и срочный ремонт.

Тормозная система ВАЗ 2107

Ни для кого не секрет, что предусмотренные системы безопасности автомобиля ваз 2107 не претерпели существенных доработок со времен первого выпуска авто. Ни подушек безопасности, ни соответствующей электроники в таком автомобиле не предусмотрено. Получив такую машину в свои руки, первым делом нужно проверить тормоза. Фактически, системы безопасности автомобиля основываются на тормозных качествах машины.

Краш-тест

Как показывают краш-тесты отечественных автомобилей, не имеет смысла рассчитывать на сам кузов автомобиля. Лобовое либо боковое столкновение с препятствием уже при скорости 64 км/час сделают из «семерки» гармошку.

Замена тормозного цилиндра ВАЗ 2109

РТЦ на задней оси колес 2109 меняется по такому же принципу, что и на ВАЗ-классике, также снимается колесо и барабан, откручивается ключом на десять трубка и два крепления цилиндра. Часто так случается, что трубка и болты РТЦ на опорном диске закипают, чтобы их аккуратно снять, необходимо побрызгать соединения WD-40, и прежде чем откручивать, подождать минут 15-20. Гайка тормозной трубки будет легче откручиваться, если металл вокруг нее аккуратно обстучать молотком

При постукивании важно не сломать прокачной штуцер

Замена тормозного цилиндра 2109 – дело несложное, и многие водители такую работу могут выполнить самостоятельно.

Замена задних колодок

Заменить своими руками задние колодки «классики» немногим труднее – вывесив заднюю ось с отпущенным ручником, начните по порядку:

  • Выверните штифты, удерживающие барабан на ступице.
  • Сбейте барабан наружу, если руками он не снимается (требуется аккуратность – он легко повреждается!).
  • Очистите привалочные поверхности ступицы и барабана. На одну из них не помешает нанести тонкий слой графитной смазки – в дальнейшем снятие барабана заметно облегчится.
  • Узкогубцами снимите верхнюю пружину, прижимающую колодки к рабочему цилиндру.

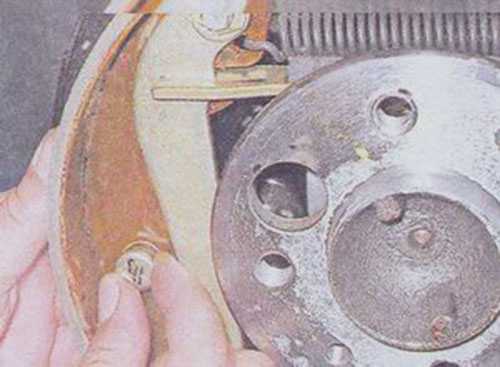

  • Извлеките «солдатики», нажав на их подпружиненные чашки и провернув на 90 градусов.
  • Выведя переднюю колодку из паза рабочего цилиндра, снимите нижнюю пружину.
  • Отсоедините трос ручника от рычага на задней колодке.
  • В зависимости от конструкции купленного комплекта колодок может потребоваться перестановка рычага ручника со старой колодки на новую – для этого нужно только расшплинтовать ось рычага.

Перед установкой новых колодок потребуется вдавить поршни в цилиндр – они имеют примитивный механизм поддержания зазора между колодками и барабаном в виде распорных упругих колец, установленных в проточки на поршнях. Из подручных средств обычно используется газовый ключ «номер два» или струбцина. Главное, чтобы приспособление давило на оба поршня сразу.

Утопив поршни, можно устанавливать колодки в порядке, обратном разборке.

Видео инструкция:

Замена тормозного цилиндра 2107

Если операция по замене на ВАЗ-классике производится не на автоподъемнике, удобнее делать работу последовательно – сначала на одной, затем на другой стороне заднего колеса. Для выполнения работ транспортное средство необходимо поставить на ровную площадку, далее поступаем следующим образом:

  • глушим мотор, ставим авто на скорость, под передние колеса подкладываем упоры. Не забываем до конца ослабить ручник;
  • ослабляем колесные гайки заднего колеса, домкратим машину и снимаем колесо;
  • чтобы авто никуда не уехал, желательно поставить «козелок» рядом с домкратом;
  • снимаем тормозной барабан – комбинированным ключом на 12 откручиваем две направляющих;

  • барабан обычно сходит туго, поэтому его следует обстучать сзади молотком через деревяшку. Бить железным молотком по детали нельзя, барабан можно расколоть;
  • откручиваем сзади цилиндра тормозную трубку, также 2 болта на десять крепления самого РТЦ;

вытягиваем цилиндрик, освобождая его от колодок;

ставим подготовленную на замену деталь (важно попасть колодками в прорези на поршнях РТЦ, крепим все снятые детали по своим местам;

После произведенной работы необходимо долить в бачок системы ТЖ и прокачать тормоза.

Замена переднего тормозного цилиндра

На передних колесах автомобилей ВАЗ устанавливаются суппорты:

  • у авто ВАЗ-классика на скобах суппорта крепятся по два передних тормозных цилиндра (ПТЦ);
  • на моделях ВАЗ 2108-15 с каждой стороны на передней оси устанавливается по одному ПТЦ.

Замена переднего цилиндра 2109 выполняется несложно, ее также легко сделать самому:

  • ставим автомобиль на ровную площадку (можно работу сделать без ямы и подъемника), под задние колеса ставим подкаты;
  • домкратим машину, скидываем переднее колесо;
  • отворачиваем шестигранником два крепления суппорта;

  • ослабляем гайку тормозного шланга;
  • отгибаем на верхнем и нижнем болте контрящие шайбы, отворачиваем крепления цилиндра к скобе суппорта
  • отводим в сторону ПТЦ вместе со скобой;
  • отсоединяем цилиндр от скобы, затем от шланга, чтобы «тормозуха» не текла, после отсоединения ПТЦ шланг лучше сразу направить вверх;

устанавливаем другую, новую запчасть, производим сборку.

Как отрегулировать зазор между клапаном и блоком цилиндра?

  1. Используем щуп толщиной 0,15 (мм). Он должен подлазить под клапан с небольшим натягом (не сильным и не слабым). Если щуп проваливается в зазор или наоборот не влазит, то с этого момента начинается регулировка клапанов на ВАЗ 2105.
  2. Одним ключом ослабляем нижнюю контргайку, вторым ключом проворачиваем винт хода клапана (вверх или вниз, зависимо от результата проверки щупом).
  3. Затягиваем контргайку без особого фанатизма.
  4. Делаем контрольную проверку щупом на 0,15 (мм).

Надеюсь, инструкция доходчива и понятна.

Материал по теме: Замена моторного масла и масляного фильтра на Лада Приора. Какое масло выбрать и как часто менять

Дополнительная информация

После регулировки собираем все элементы двигателя на место (крышку клапанов, кожух ремня ГРМ, корпус воздушного фильтра).

Делаем пробный заезд, прислушиваемся к звуку. На этом самостоятельное обслуживание клапанов ГРМ можно считать успешно выполненным.

Обратите внимание, что ВАЗ 2105 является классикой ушедшего в прошлое советского автопрома. К классической линейке также можно отнести и ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104 и ВАЗ 2106. Начиная с ВАЗ 2107 в автомобилях используется инжекторная система подготовки горючей смеси

То есть, семерка уже к классике не относится. Порядок регулировки клапанов 2105, а также 2101, 2102, 2103, 2104 и 2106 полностью одинаков. То есть, классика настраивается по одному и тому же принципу.

Начиная с ВАЗ 2107 в автомобилях используется инжекторная система подготовки горючей смеси. То есть, семерка уже к классике не относится. Порядок регулировки клапанов 2105, а также 2101, 2102, 2103, 2104 и 2106 полностью одинаков. То есть, классика настраивается по одному и тому же принципу.

Начиная с ВАЗ 2107 настраивать работу ГРМ нужно уже по-другому. Регулировка клапанов у ВАЗ 2107 проводится на более тонком уровне. С этой работой смогут справиться только автослесаря должной квалификации. Без солидного опыта обращения с транспортом к ГРМ ВАЗов, начина с семерки, лучше вообще не лезть. Проще отогнать машину в ближайшее СТО.

Надеюсь, статья, как проводится регулировка клапанов ВАЗ 2105, оказалась полезной. Ровных вам дорог и меньше поломок.

  1. Необходимый инструмент
  2. Признаки нарушения зазора клапанов
  3. Порядок проверки зазора клапанов
  4. Регулировка зазора клапанов
  5. Видео на тему: Регулировка клапанов своими руками на Жигулях

Особенностью автомобилей ВАЗ, относящихся к «Классике», а именно модели ВАЗ-2101-2107, является использование силовых установок, конструктивно очень схожих. Отличаются в основном двигатели этих моделей некоторыми техническими характеристиками. Благодаря этому многие выполняют обслуживающие и ремонтные работы самостоятельно.

Для стабильной работы силового агрегата данных авто требуется периодическая регулировка клапанов. Стоит отметить, что выполнение этой операции у двигателей ВАЗ «Классика» выполняется путем регулировки зазора между рычагом привода клапана и кулачком распределительного вала. Поскольку на «Классике» данная операция производиться одинаково для разных моделей, рассмотрим последовательность работ на примере одной модели — ВАЗ-2105

Регулировку можно проводить как на холодном двигателе так и на теплом, для этого соответственно используются щуп 0,15 или 0,20 мм.

Но для более точной регулировки клапанов работы нужно проводить на холодном двигателе.

Ремонт главного цилиндра

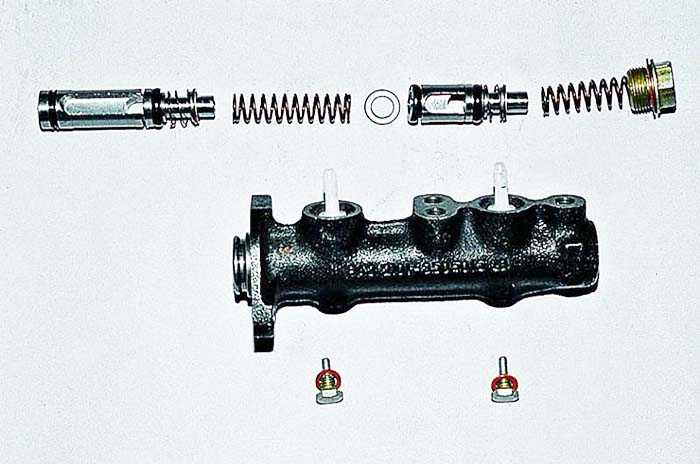

После того как произвели снятие главного тормозного цилиндра, стоит произвести осмотр на предмет механических повреждений, если их нет, нужно разобрать его и поменять вышедшие из строя запчасти, на те, которые находятся в ремкомплекте. Произведя разбор главного тормозного цилиндра, в любом случае надлежит поменять все резиновые запчасти – манжеты и пр. Принцип разборки прост:

  • предварительно закрепив его в тисках, из корпуса выкручиваем штуцеры подвода жидкости;
  • отверткой снимаем стопорное кольцо;
  • аккуратно разобрать и вынуть манжеты, поршни, пружины и прочие запчасти.

Сборка главного тормозного цилиндра производится в обратном порядке. Поменяв требующие замены запчасти: штуцер, комплект манжетов и другие на новые, возникает вопрос, как проверить главный тормозной цилиндр после сборки?

Для этого существует специальный стенд, состоящий из таких узлов:

  1. Клапаны прокачки.
  2. Манометры.
  3. Поглощающие вальцы.
  4. Бачок с гидравлической жидкостью.
  5. Указатель максимального смещения.
  6. Механический маховик.
  7. Корпус главного вальца.

ПОДРОБНОСТИ: Замок зажигания ВАЗ 2110 — его схемма ремонт смазка и замена

Этот стенд поможет определить, правильно ли произведена сборка своими руками. После установки главного вальца на место нужно прокачать систему тормозов. Если же найдены механические повреждения на корпусе, то требуется замена главного тормозного цилиндра на новый.

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ.

Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект.

Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

ПОДРОБНОСТИ: Стабилизатор поперечной устойчивости ВАЗ 2107

Ремонт ГТЦ ВАЗ 2101

Восстановить работу гидроцилиндра можно двумя способами:

  • отремонтировать старый механизм;
  • установить новое изделие.

Многие автовладельцы при возникновении проблем с ГТЦ попросту меняют его на новый. Однако есть и те, кто предпочитает сэкономить и установить ремкомплект, выполнив ремонт своими руками. Стоимость такого комплекта составляет около 100 р.

Снятие

Для демонтажа механизма потребуется следующий перечень инструментов:

  • рожковые и накидные ключи размером 10, 13 и 22 мм;
  • ключ для отворачивания тормозных трубок;
  • небольшая отвёртка с плоским концом;
  • пассатижи для стопорных колец;
  • шприц либо медицинская груша;
  • много ветоши.

ГТЦ снимается в следующем порядке:

  1. Шприцем откачиваем жидкость из расширительного бачка.
  2. Ключом отворачиваем штуцеры тормозных трубок с гидроцилиндра.

  3. Извлекаем штуцеры из отверстий.

  4. Ослабляем хомуты и стягиваем шланги, по которым жидкость подводится из бачка.

  5. Отворачиваем крепление ГТЦ к кронштейну педального узла.

  6. Снимаем цилиндр со шпилек, не прилагая каких-либо усилий.

Разборка

Для ремонта ГТЦ разбираем его следующим образом:

  1. Отвёрткой стягиваем пыльник, который расположен на фланце со стороны крепёжных отверстий.

  2. Зажимаем деталь в тиски и на торце срываем пробку ключом на 22 мм.

  3. Откручиваем стопорные винты и заглушку.

  4. Снимаем механизм с тисков и при помощи отвёртки выталкиваем поршни с пружинами наружу.

  5. Протираем ГТЦ и поршни чистой ветошью, а затем осматриваем рабочие поверхности на предмет повреждений (раковины, следы выработки). При обнаружении изъянов замена уплотнителей никакого результата не даст.

  6. Поддевая отвёрткой, стягиваем с поршней манжеты. На их место устанавливаем новые элементы.

  7. После замены уплотнителей сборку главного тормозного цилиндра и его установку производим в обратном порядке.

Видео: замена ремкомплекта ГТЦ на «классике»

Однажды мне пришлось менять манжетные уплотнения на заднем колёсном цилиндре, поскольку жидкость начала из него подтекать. Я заранее приобрёл ремкомплект в надежде на то, что ремонт не доставит особых хлопот. Всё бы ничего, но когда я разобрал цилиндр, снял старый уплотнитель и попытался установить новую манжету из ремонтного набора, она попросту порвалась. Элемент больше был похож на изделие из хрупкой резины. В ремкомплекте было 4 уплотнителя и все оказались непригодными для эксплуатации. Мой ремонт закончился установкой старой манжеты на поршень, поскольку ближайший магазин находился довольно далеко. Что удивительно, этот тормозной цилиндр работает по сегодняшний день без подтеканий жидкости и замены уплотнителя.

Какой цилиндр ставить в случае замены

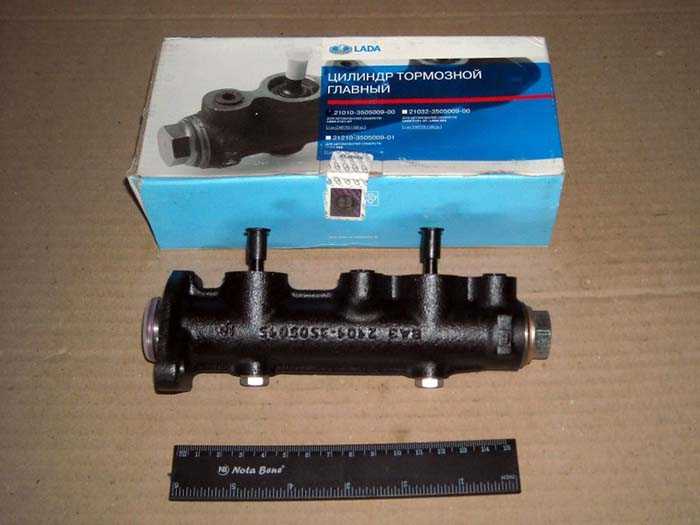

Чтобы избежать проблем при эксплуатации, лучше отыскать оригинальный ГТЦ тольяттинского производства, каталожный номер 21013505008. Но поскольку семейство автомобилей ВАЗ 2107 давно не выпускается, найти указанную запчасть становится непросто, особенно в отдалённых регионах. Альтернатива — изделия других производителей, неплохо зарекомендовавших себя на российском рынке:

  • ATE;
  • «БелМаг»;
  • «Базальт»;
  • LPR;
  • Fenox.

Судя по отзывам владельцев «семёрок» на тематических форумах, брак чаще всего попадается среди изделий бренда «Фенокс». Совет касательно покупки оригинальных запчастей: не приобретайте таковые на рынках и непроверенных магазинах, в подобных точках продаётся много подделок.


Оригинальные запчасти тормозной системы в заводской упаковке становятся редкостью и довольно часто подделываются

Бракованные запчасти попадались и во времена СССР. Помню случай из детства, когда отец взял меня перегонять из автосалона свои первые «Жигули». 200 км пути мы преодолевали всю ночь, поскольку на задних и передних колёсах самопроизвольно сжимались колодки, сильно грелись обода. Причину выяснили позже — брак заводского главного цилиндра, который бесплатно заменили на СТО по гарантии.

Замена тормозного цилиндра 2107

Если операция по замене на ВАЗ-классике производится не на автоподъемнике, удобнее делать работу последовательно – сначала на одной, затем на другой стороне заднего колеса. Для выполнения работ транспортное средство необходимо поставить на ровную площадку, далее поступаем следующим образом:

  • глушим мотор, ставим авто на скорость, под передние колеса подкладываем упоры. Не забываем до конца ослабить ручник;
  • ослабляем колесные гайки заднего колеса, домкратим машину и снимаем колесо;
  • чтобы авто никуда не уехал, желательно поставить «козелок» рядом с домкратом;
  • снимаем тормозной барабан – комбинированным ключом на 12 откручиваем две направляющих;
  • барабан обычно сходит туго, поэтому его следует обстучать сзади молотком через деревяшку. Бить железным молотком по детали нельзя, барабан можно расколоть;
  • откручиваем сзади цилиндра тормозную трубку, также 2 болта на десять крепления самого РТЦ;

вытягиваем цилиндрик, освобождая его от колодок;
ставим подготовленную на замену деталь (важно попасть колодками в прорези на поршнях РТЦ, крепим все снятые детали по своим местам;

После произведенной работы необходимо долить в бачок системы ТЖ и прокачать тормоза.

Как заменить тормозной диск на «Калине» своими руками

Проверять тормозную систему на авто нужно регулярно. Выявленные факторы износа показывают, что нужна замена тормозных дисков на «Калина»-1 своими руками, если есть опыт, или у специалиста.

От работы тормозной системы автомобиля зависит безопасное вождение машины. Замена тормозных дисков на «Калине» проводится по степени их износа. В процессе движения тормоза не работают, но когда водитель нажимает педаль, тормозные колодки прижимаются к диску, происходит торможение. За счет трения появляется износ металлического изделия. Дефекты в нем также влияют на работу системы торможения авто.

Как проверить работоспособность тормозных дисков

Проверять тормозную систему на авто нужно регулярно. Выявленные факторы износа показывают, что нужна замена тормозных дисков на «Калина»-1 своими руками, если есть опыт, или у специалиста.

Тормозная система авто Лада Калина имеет 2 контура, они расположены по диагонали. Переднее правое колесо связано с левым задним колесом – это один контур. Переднее левое колесо связано с правым задним колесом – это второй контур. Конструкция уменьшает вероятность полного выхода из строя тормозов машины.

Давление корректируется гидроприводом задних колес. На приборной панели есть сигнальная лампочка об уровне тормозной жидкости в бачке. Каждый контур состоит из механизмов и устройств, клапанов. Выход из рабочего состояния одного контура, второй будет работать. Тормозить машина будет, но не так эффективно.

Задние тормозные диски на «Ладе Калине»

Перечень условий и неисправностей авто отражается в п.п.1.1 правил эксплуатации машины. В нем есть порядок проверки тормозов. Указывается, что длина тормозного пути не должна превышать 12 метров, когда машина едет на скорости 40 км/час, и педаль тормоза нажимается один раз.

  1. Разгоняем авто до скорости 40 км/час.
  2. Нажимаем на тормоз, педаль полностью утапливается в пол, удерживаем ее до остановки машины.
  3. Рулеткой замеряем тормозной путь.
  4. Если длина его больше 12 метров, система тормозов нуждается в осмотре и ремонте.
  5. Тест делается в одну сторону дороги, а затем в другую, для сравнения показателей.

Определили, что надо проверить тормоза, как это делается на авто “Лада Калина”:

  1. Ставим машину на «яму».
  2. Для осмотра колодок надо снять передние колеса.
  3. Для осмотра левого тормозного узла руль полностью «выворачиваем» влево, а для осмотра правого узла делаем поворот руля до «упора» вправо.
  4. Подвижная скоба суппорта имеет смотровое окно, через него видны тормозные колодки и накладки, определяем их толщину.

Регулярность проведения осмотра системы тормозов записаны в инструкции ТО автомобиля, но тормоза надо проверять перед каждым выездом на трассу

Антиблокировочный узел распределяет тормозное усилие по осям авто, это важно при торможении, входя в поворот

В каком случае меняются тормозные диски

В промежуток времени между проведением ТО владелец машины следит за ее состоянием. Замена передних тормозных дисков на «Калина»-1 делается после определения критического износа. Тормозные диски меняются парно.

Есть 3 причины замены ТД (тормозного диска) – критический износ ТД, деформация как следствие перегрева, механическая поломка диска. ТК (тормозная колодка) – это основной расходный элемент в системе торможения авто. Диск также не может быть вечным, он стирается за какой-то промежуток времени.

Стертый тормозной диск

Признаки износа ТД по поведению авто:

  • появление вибрации кузова машины и на руле, в процессе торможения;
  • посторонний шум, скрежет, идет от передней пары колес;
  • машина тормозит рывками.

Осматриваем автомобиль визуально, при снятом колесе и узле торможения:

  • есть или нет искривления ТД;
  • глубокие выемки на ТД;
  • треснутый или нет диск.

Износ диска обычно происходит от длительной его эксплуатации, он может раскрошиться и разрушиться по краям. Он может неравномерно изнашиваться, когда несвоевременно меняются ТК. Металлические детали тормозного узла: колодок, суппорта, имеют контакт с ТД, оставляют глубокие царапины (борозды) на нем.

Езда в горной местности характеризуется длительными спусками. Максимальная нагрузка на тормоза. Перегрев ТД чреват:

  • Деформацией ТД, проявляется вибрациями автомобиля.
  • Работой ТК, перегрев влияет на фрикционное покрытие.
  • Неправильной работой суппорта, смазка теряет вязкость вследствие нагрева, выходят из строя резиновые детали суппорта.

Ремонт задних тормозов

С задними тормозами в «копейке» все не так просто, а причина этому  — износ тормозного барабана. Этот дефект встречается зачастую и может случится так, что вы установите новые колодки а тормозов нету всеравно, ведь даже не смотря на новые колодки их толщины недостаточно для торможения. Соответственно не держит и ручной тормоз.

Но причиной не торможения задних колес может быть и «колдун», поэтому необходимо удостоверится в его работе.

Если потек тормозной цилиндр, то необходимо произвести замену резиновых уплотнителей, это сделать не сложно, необязательно даже снимать цилиндр с автомобиля.

Задний тормозной цилиндр

Так что же всетаки делать с изношенными тормозными барабанами? Как вариант и я им довольно часто пользуюсь, это сделать тормозные колодки своими руками, а именно наклепать на колодки ВАЗ 2101 накладки от автомобиля УАЗ, они несколько длиннее, но по изгибу подходят, а самое главное, они несколько толще нежели стандартные жигулевские.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
