Ремонт и замена резонатора на ваз 2107: выполняем своими руками

Устройство и характеристики генератора

В щёткодержателе генератора Г фиксируется всего две щётки Диодный мост Выпрямитель или диодный мост представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный. Выключатели плафонов, расположенный в стойках передних дверей.
Переключатель света фар

Откручиваем гайки крепления крышки переднего подшипника генератора ВАЗ Затем снимаете винты, крышки переднего подшипника и выпрессовываете его с помощью оправки.
Контрольная лампа давления масла ваз Щетки генератора ВАЗ Далее нужно проверить выступ, он называется их рабочею площадью щетки по высоте, важно, чтобы он был не менее 12мм, иначе щетки необходимо заменить, еще посмотреть на равномерность износа. Оно по необходимости делает магнитное поле сильнее или слабее, тем самым стабилизируя вырабатываемое напряжение.
Как снять генератор ВАЗ классика. Скрип щёток.
Это говорит о том, что мотор работает от аккумулятора

Чтобы не рисковать новым аккумулятором, рекомендуется точно выявить причину выкипания

Скрип щёток.
Это говорит о том, что мотор работает от аккумулятора. Чтобы не рисковать новым аккумулятором, рекомендуется точно выявить причину выкипания.

Особенности генератора ВАЗ 2101

Лампа освещения вещевого ящика. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Прибор подсоединяется к клеммам аккумулятора. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Так как ротор вращается от коленчатого вала, выполняется второе условие.

Второй вариант электрооборудования ВАЗ 1 — боковой указатель УП поворота с трубчатой лампой 4 Вт и рассеивателем оранжевого цвета. Человек в салоне запускает мотор и оставляет работать в холостом режиме.

Провисание клиновидного ремня. На ВАЗ генератор функционировать должен под нагрузкой В.
ВАЗ 2104,2105 ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА ОТ ВАЗ 2101,2106

https://youtube.com/watch?v=2nsbOzO0CEI

Для чего нужен глушитель автомобиля

Независимо от марки и года выпуска автомобиля, все его системы служат одной цели — обеспечить стабильную работу мотора и движения. Выхлопная система может казаться незначительной на фоне таких систем, как тормозная или топливная. Однако именно выхлопная система автомобиля оказывает самое непосредственное влияние на работоспособность двигателя.

Глушитель — неотъемлемая часть выхлопной системы. Его основное предназначение в том, чтобы выводить за пределы машины отработанные газы. Помимо этого, деталь служит ещё и для понижения шумов, так как остатки топлива могут сгорать в трубах выхлопной системы.

Труба выводится с задней левой стороны автомобиля

Как крепится

Глушитель на ВАЗ 2114/2115 крепится к кузову автомобиля. Для того чтобы труба была надёжно зафиксирована и не вибрировала при движении, используется два способа креплений:

  • болтовые;

  • на резиновых подвесках.

Болты и гайки для крепления труб глушителя изготавливаются из специальных термоустойчивых сплавов

Непосредственно к выпускному коллектору глушитель крепится болтовыми соединениями, которые гарантируют полную герметичность стыков. Средняя часть также фиксируется болтами и гайками. А резонатор и выхлопная труба подвешиваются на специальные крючки на днище на резинках. Эти подвески легко снимаются и надеваются, но при этом обеспечивают жёсткость фиксации даже во время езды по неровным дорогам.

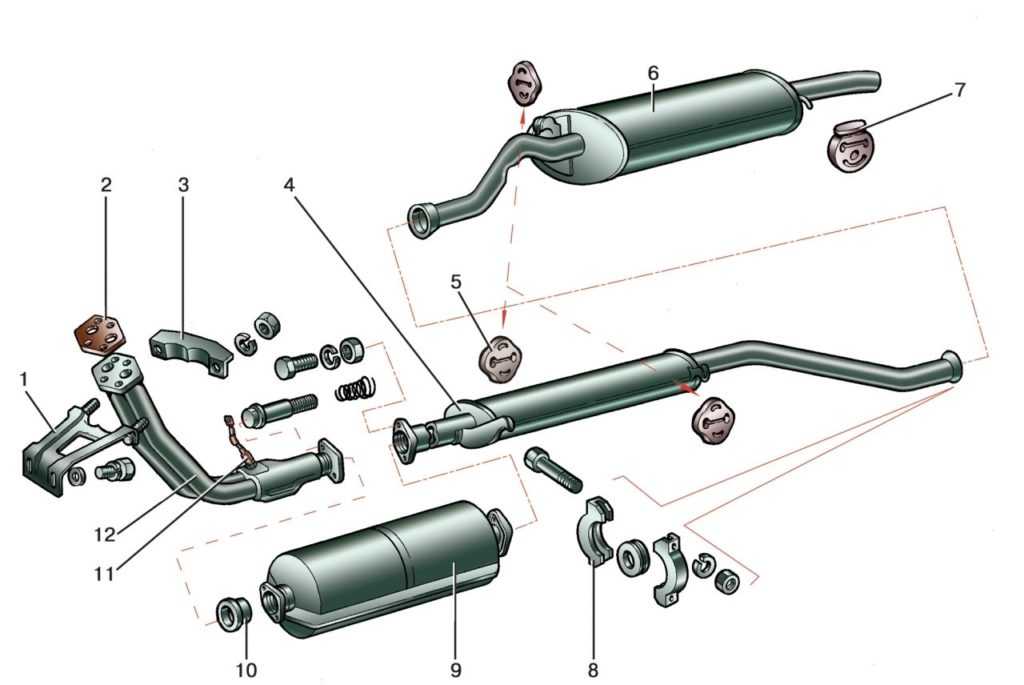

Схематичное устройство выхлопной системы на ВАЗ 2114/2115

Газовыпускная система ВАЗ 2114/2115 состоит из нескольких частей. Подсоединяясь друг к другу последовательно, все части в итоге служат одной цели — снижение шумов и вывод за пределы кузова выхлопов.

1 — кронштейн для крепления приемной трубы; 2 — прокладка; 3 — прижимное приспособление для кронштейна; 4 — дополнительный глушитель; 5,7 — «подушки» для подвески глушителя; 6 — главный глушитель; 8 — хомут, соединяющий трубы глушителей; 9 — нейтрализующее приспособление; 10 — кольцо уплотнения шарниров; 11 — датчик, контролирующий концентрацию кислорода в выбросах; 12 — приемная труба для глушителей

Причины громкого звука или диагностика выхлопной системы ВАЗ 2104

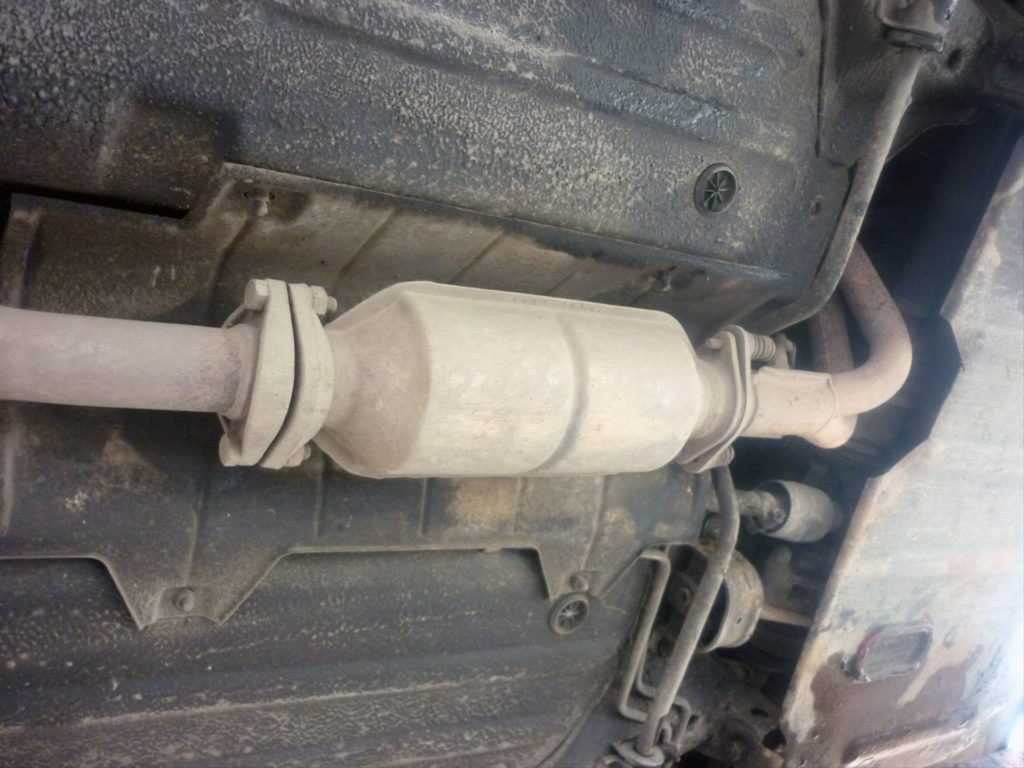

Какие могут быть неисправности в выхлопной системе и когда требуется замена глушителя? Давайте разбираться по порядку:

  • Первое, что может быть причиной громкого выхлопа – это неисправность глушителя, а точнее его прогорание или прогнивание. Определить это можно путем внешнего осмотра. Ищите следы ржавчины – под ними зачастую скрываются отверстия мало заметные.
  • Идем далее – средний резонатор. Опять же он мог прогнить или в процессе езды вы могли зацепиться им и пробить его. Также внимательно осматривается на предмет трещин, отверстий и ржавчины.
  • Приемная труба или попросту штаны также могут служить причиной. Они, как правило, не прогорают. С ними происходит то, что и с резонатором. После удара днищем на штанах появляется вмятина, которая затем гниет и появляется отверстие.
  • Если вся выхлопная система после визуального осмотра и прощупывания своими руками оказалось целой и невредимой, то вывод один – причиной громкой работы однозначно является прокладка между штанами и выпускным коллектором.

Примечание! При осмотре мест со ржавчиной обязательно попробуйте металл вокруг на прочность. Возможен вариант ремонта глушителя.

Замена глушителя на ВАЗ-2104-2107

  1. Резонатор (состоит из переднего и заднего глушителя и находится между «штанами» и основным).
  2. Приемная труба (в просторечии «штаны», так как имеет два ответвления).
  3. Соединения между этими частями.
  4. Крепления глушителя к днищу авто.

Что приходится менять:

  1. В первую очередь, основной глушитель.
  2. Реже – резонатор.
  3. Штаны – совсем редкий случай.

Виды и причины возникновения неисправностей:

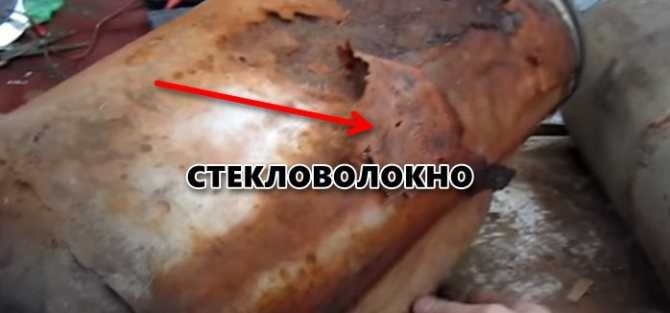

  1. Глушитель может прогореть из-за высоких температур.
  2. Образование коррозии из-за плохого топлива и конденсата, что проводит к гниению металла и образованию дыр в глушителе.
  3. Механические воздействия, песок, гравий, соль на дорогах.
  4. Некачественные детали, установленные ранее.

Что подскажет о неисправности глушителя? В первую очередь изменится привычный звук работающего двигателя, он начнет рычать. В салоне появится устойчивый запах выхлопных газов

Поездка на таком авто станет не очень комфортной, возникнут проблемы получений диагностической карты для оформления полиса ОСАГО и повышенное внимание работников ГИБДД будет обеспечено. Кроме этого неисправный глушитель не обеспечит должной вентиляции цилиндров

Какие глушители есть в продаже для 2107. Это штампосварные изделия Такт, Тольяттинский и АвтоВАЗагрегат. Именно последний является оригиналом, поэтому покупать лучше его. Стоимость глушителей Такт – от 700руб., Тольяттинский – от 850 и оригинал – от 1000 руб. Цены приведены по Москве.

Функции выхлопной системы ВАЗ 2104

Чтобы получить от двигателя максимум энергии, нужно сжечь горючее в оптимальных условиях. К бензину добавляется нужный объём воздуха, затем смесь направляется через входной коллектор в цилиндры, где сжимается поршнями в 8—9 раз. Результат — после вспышки топливо сгорает с определённой скоростью и толкает поршни в обратном направлении, мотор совершает механическую работу.

Помимо энергии, вращающей коленчатый вал двигателя, при сжигании топливовоздушной смеси выделяются побочные продукты:

  • отработанные вредные газы — двуокись углерода CO2, оксид азота NO, угарный газ CO и другие химические соединения в меньших объёмах;
  • большое количество теплоты;
  • похожий на рокот громкий звук, образующийся при каждой вспышке горючего в цилиндрах силового агрегата.

Значительная доля выделяемой тепловой энергии рассеивается в окружающую среду благодаря водяной системе охлаждения. Остальную теплоту забирают продукты горения, уходящие через выпускной коллектор и выхлопную трубу.


Выхлопной патрубок «четвёрки» располагается ближе к правому борту машины — как на всех классических моделях «Жигулей»

Какие задачи решает система выпуска ВАЗ 2104:

  1. Отвод дымовых газов из цилиндров во время такта выхлопа — продукты горения выталкиваются из камер поршнями.
  2. Охлаждение газов путём теплообмена с окружающим воздухом.
  3. Подавление звуковых колебаний и снижение уровня шума от работы двигателя.

Ремонт электрооборудования своими руками

Самый распространённый вид ремонта электросистемы автомобиля ВАЗ 2104 — замена предохранителя. При отказе электроприбора первым делом проверьте предохранитель. Идёт ли речь о лампочке, исполнительном механизме или индикаторе, начинайте с предохранителя.

На ВАЗ 2104 первых лет выпуска устанавливались пальчиковые предохранители. Они представляли собой диэлектрические цилиндры с металлическими контактами на концах и плавким элементом внутри цилиндра. Конструкция была не слишком надёжна. Контакты грелись, предохранители выходили из строя.

Впоследствии на ВАЗ 2104 применялись предохранители вилочного типа. Предохранитель этого типа представляет собой корпус из пластика, на котором нанесена цветовая и числовая маркировка номинального тока, и двух контактных плоских электродов, соединённых между собой плавкой перемычкой. Через окошко в верхней части корпуса видно, в каком состоянии находится плавкий элемент предохранителя.

Блок предохранителей расположен в моторном отсеке с правой стороны. Сверху блок закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи, что удобно для ремонта. Большинство цепей автомобиля ВАЗ 2104 защищено плавкими предохранителями, установленными в монтажном блоке.

Сняв предохранитель, защищающий цепь отказавшего прибора, убедитесь в том, что он вышел из строя. Вставьте новый. Не рекомендуется использовать для ремонта «жучки» из отдельных жил многожильного медного провода. Это опасно. Помните, что замена предохранителя не устраняет причину его перегорания и часто даёт только временную отсрочку. Заменив предохранитель, поскорее поезжайте в мастерскую, определите причину отказа и произведите ремонт.

Запас предохранителей трёх номиналов для ремонта ВАЗ 2104 должен сопровождать вас в каждой поездке.

Замена глушителя на ВАЗ 2110

Владельцам ВАЗ 2110 достаточно повезло, поскольку замена глушителя достаточно простая, не требует особых навыков и большого опыта. Но нужна обязательно смотровая яма.

Последовательность процедуры замены выглядит следующим образом:

  1. Глушитель соединен с резонатором через уплотнительное кольцо на развальцовке труб. Плюс соединение обжато хомутом, который складывается из двух частей.
  2. Хомут необходимо демонтировать, потому снять кольцо. Поскольку уплотнительные кольца здесь используют графитовые, прилипать к металлу они не должны.
  3. Теперь старый глушитель достаточно легко демонтируется.
  4. Обязательно проверьте, в каком состоянии находятся резинки подвески, расположенные по разным сторонам относительно корпуса глушителя. Часто они оказываются растянутыми или покрытыми трещинами. Резинки достаточно дешевые, потому купите новые и замените ими старые.
  5. Новый глушитель сначала монтируют на резинки, после чего вставляют в тоже новое уплотнительное графитовое кольца между развальцовками. Хомутом обжимайте соединение. Готово!

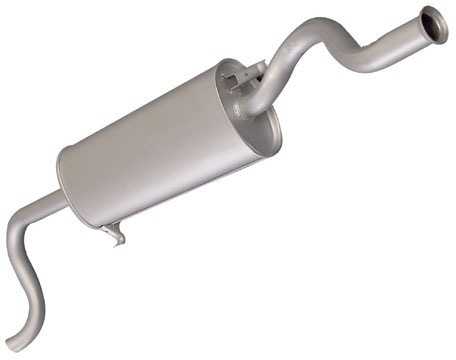

Основной глушитель — устройство и разновидности

Элемент заводского изготовления делается из тугоплавкой «чёрной» стали и покрывается слоем антикоррозионной краски. Деталь состоит из 3 частей:

  • передний патрубок, изогнутый для обхода заднего моста;
  • трёхкамерный бачок глушителя с системой перегородок и трубок внутри;
  • выходной патрубок с кронштейном под крепление резиновой подушки.


Оригинальные глушители «Жигулей» делаются из тугоплавкой стали с антикоррозионной защитой

Продающиеся нынче глушители для «классики» не отличаются надёжностью — запчасти нередко делаются из второсортного металла и прогорают спустя 15—25 тыс. км пробега. Выявить некачественную деталь при покупке довольно сложно, единственный способ — визуально проверить качество сварных швов.

Помимо заводской версии, на ВАЗ 2104 можно установить другие виды глушителей:

  • элемент, полностью сваренный из нержавеющей стали;
  • спортивный (прямоточный) вариант;
  • самодельная секция с бачком круглой формы, сделанным из тонкостенной железной трубы.


Заводской прямоток внешне отличается формой корпуса, термостойким чёрным покрытием и декоративной насадкой вместо обычной трубы

Выпускной элемент из нержавейки обойдётся в 2—3 раза дороже заводской детали, зато способен отработать до 100 тыс. км. Я убедился в этом лично, когда купил и поставил нержавеющую выхлопную систему на свой ВАЗ 2106 — конструкция идентична выпускному тракту «четвёрки». О прогарах трубы благополучно забыл на несколько лет.

Прямоточная разновидность глушителя отличается от штатной детали принципом работы. Газы проходят через перфорированную трубу и не меняют направление движения, сопротивление секции равно нулю. Результат: двигателю легче «дышать», но шум подавляется хуже — работа мотора сопровождается рокочущим звуком.


Главное отличие прямотока — минимальное сопротивление прохождению газов, что дает прибавку 3—5 л. с. к мощности двигателя

Если вы «дружите» со сварочным аппаратом, заводской вариант глушителя можно доработать либо изготовить элемент с нуля. В самодельных изделиях реализуется принцип прямотока, поскольку сварить плоский бачок с перегородками значительно сложнее — проще купить готовую деталь. Как своими руками сделать основной глушитель:

  1. Подберите трубы для внешнего кожуха и прямоточного канала. В качестве бачка можно применить круглый глушитель от «Таврии», изогнутый передний патрубок взять со старой секции от «Жигулей».
  2. Изготовьте внутреннюю перфорированную трубу, просверлив отверстия Ø5—6 мм и сделав сквозные прорези тонким кругом по металлу.

    Перфорация в виде отверстий и прорезей выполняется для прохождения и дальнейшего поглощения звуковых колебаний

  3. Вставьте трубу в кожух, приварите торцевые крышки и наружные присоединительные патрубки.
  4. Полость между корпусом бачка и прямоточным каналом набейте негорючей каолиновой ватой или базальтовым волокном.

    В качестве поглотителя шума лучше использовать негорючую каолиновую вату или базальтовое волокно

  5. Герметично прикрепите сваркой крышку кожуха и установите 3 проушины для резиновых подвесов.

Завершающий этап изготовления — окрашивание детали термостойким составом. После установки любого глушителя — заводского или самодельного — выступающий конец трубы можно облагородить с помощью декоративной насадки, фиксирующейся снаружи стопорным винтом.

Диагностика и замена

Система выпуска отработанных газов ВАЗ 2114 сигнализирует о проблемах посторонним шумом. Если стучит глушитель, значит, в нем, скорее всего, образовалась трещина. Стоит отметить, что громкость шумов напрямую зависит от оборотов двигателя и нагрузки на него. Подобная неисправность устраняется либо заменой испорченной детали, либо при помощи сварки. Специалисты рекомендуют первый вариант.

Замена глушителя начинается с тщательного выбора нового комплекта системы выпуска. Настоятельно рекомендуется использовать только оригинальные образцы с завода-изготовителя. В противном случае, если по какой-то причине был выбран глушитель на ВАЗ другой конструкции, отличной от оригинала, автовладельцу придется повторно регулировать систему питания.


После того как глушитель ВАЗ 2114 был приобретен, автомобиль необходимо установить на смотровую яму (эстакаду). Болты, соединяющие обжимную муфту, следует смочить специальной технологической жидкостью типа WD. Если ее под рукой не оказалось, можно использовать моторное масло или тормозную жидкость.

Это даст возможность устранить закоксованность резьбовых соединений и относительно легко, с помощью гаечных ключей, демонтировать глушитель ВАЗ. Затем необходимо снять обжимную муфту и уплотнительное кольцо. После этого останется только снять глушитель со специальных резиновых подушек и извлечь его из системы.

Снятие генератора

Работу удобнее проводить на смотровой канаве или подъемнике.

Отсоединяем штекер от вывода «61» генератора (аккумуляторная батарея и термостат для наглядности сняты).

Сдвинув изоляционный чехол, ключом «на 10» отворачиваем гайку крепления проводов на выводе «30» генератора и отсоединяем провода.

Снимаем ремень привода со шкива генератора (см. «Замена ремня привода генератора»).

Ключом «на 17» отворачиваем две гайки и снимаем регулировочную планку.

Отвернув гайку нижнего крепления генератора (см. «Замена ремня привода генератора», ),…

…вынимаем болт и втулку. Генератор при этом будет держаться на кронштейне.

Снимаем генератор с автомобиля, опустив его вниз между кронштейном и поперечиной передней подвески.

Устанавливаем генератор на автомобиль в порядке, обратном снятию. После установки регулируем натяжение ремня привода (см. «Замена ремня привода генератора»).

Ремонт генератора

Снимаем генератор с двигателя (см. «Снятие генератора»).

Ключом «на 10» отворачиваем гайку…

и снимаем наконечник провода конденсатора с вывода «30» генератора.

Снимаем регулятор напряжения (см.

Снимаем изоляционную шайбу.

Ключом «на 19» отворачиваем гайку шкива генератора. Ротор от проворачивания при этом удерживаем отверткой за выступ крыльчатки (не погните деталь).

Снимаем детали шкива и вентилятора.

Зубилом удаляем из паза вала шпонку…

…и снимаем установленное за ней кольцо.

Ключом «на 10» отворачиваем четыре гайки…

…и вынимаем болты, стягивающие крышки генератора.

Снимаем переднюю крышку.

Если вал ротора плотно сидит в подшипнике, можно, удерживая генератор на весу за переднюю крышку, выбить вал через оправку из мягкого металла.

Снимаем регулировочную шайбу. При сборке не забудьте установить ее на место.

Для замены переднего подшипника ключом «на 8» отворачиваем четыре гайки, стягивающие крышки.

При сборке они были законтрены -торцы шпилек вмяты. Гайки при отворачивании деформируют металл, создавая дополнительное сопротивление. Если гайки будут повреждены, при сборке потребуются новые.

Снимаем наружную…

…и внутреннюю крышку вместе с винтами.

Через оправку выбиваем подшипник

Устанавливаем новый подшипник, нанося легкие удары по его наружному кольцу через оправку. В качестве нее можно использовать отрезок трубы подходящего размера.

Устанавливаем крышки подшипников, затягиваем гайки…

…и бородком или зубилом вновь гайки крепления клемм статора к контрим их.

Выколоткой из мягкого металла выбиваем ротор из задней крышки.

Ротор снимается вместе с подшипником.

Замена заднего подшипника требуется реже. При необходимости стягиваем его с вала ротора универсальным съемником.

Новый подшипник запрессовываем, нанося легкие удары через оправку – и только по внутреннему кольцу.

Головкой «на 8» отворачиваем три гайки крепления клемм статора к выпрямительному блоку.

Из задней крышки извлекаем три болта вместе с изоляционными прокладками,…

снимаем статор..

,..и вынимаем выпрямительный блок.

Проверку выпрямительного блока см. в разделе «Проверка генератора».

Вентиль (диод) имеет одностороннюю проводимость. Неисправный, как правило, пропускает ток в обоих направлениях. Замена отдельных вентилей возможна, но потребуется их перепрессовка в держатель – операция, требующая аккуратности и навыка. Поэтому выпрямительный блок, при выходе из строя его элементов, рекомендуется менять в сборе.

Перед сборкой очищаем детали от грязи, масла и угольной пыли.

Собираем генератор в порядке, обратном разборке.

Сборка и разборка передней подвески Ваз 2107, Ваз 2105, Ваз 2104

Инструкции по замене деталей и ремонту в подвеске автомобиля лада 2107 своими руками, порядок сборки узлов, этапы разборки деталей подвески лада 2105, регулировка подвески ваз 2104, ваз 2105, ваз 2107. Проверка и устранение стуков и шумов в подвеске лада 2107 своими руками. Инструкции по ремонту ходовой лада 2104. Детали передней и задней подвески лада 2105.

Разборка. Если при ремонте подвески необходима полная разборка ее узлов, то это удобнее начать непосредственно на автомобиле ваз 2104, перед тем, как сжимать пружину подвески. Для этого:— отогните лепестки стопорных пластин, выверните болты крепления суппорта, отведя его в сторону, и закрепите суппорт так, чтобы он не висел на шлангах;

Снятие колпака ступицы колеса съемником 67.7801.9514

— съемником 67.7801.9514 снимите колпак ступицы переднего колеса ваз 2105;

Снятие ступицы переднего колеса съемником А.40005/1/9В: 1 — ступица колеса; 2 — съемник

— отверните регулировочную гайку подшипников ступицы, снимите шайбу и съемником А.4000/1/9В снимите ступицу в сборе с подшипниками, сальником и тормозным диском; снимите внутреннее кольцо внутреннего подшипника с поворотного кулака.Дальнейшую разборку проводят после снятия с автомобиля узла подвески ваз 2107, закрепив его на верстаке и действуя в следующем порядке:

Узел подвески левого колеса, закрепленный на верстаке для разборки: 1 — гайки крепления рычага поворотного кулака, кронштейна крепления суппорта и защитного кожуха к поворотному кулаку; 2 — кронштейн крепления суппорта; 3 — защитный кожух тормозного диска

— отверните все гайки 1, снимите стопорные пластины и рычаг поворотного кулака; при этом освобождаются кронштейн 2 крепления тормозного суппорта и защитный кожух 3 тормозного диска ваз 2104, ваз 2105, ваз 2107;

Отсоединение верхнего рычага: 1 — поворотный кулак; 2 — палец шарового шарнира; 3 — приспособление 67.7801.9513; 4 — болт

— отверните гайку крепления пальца верхнего шарнира, установите съемник 67.7801.9513 между пальцами шаровых шарниров и, завертывая болт съемника, выпрессуйте палец верхнего шарнира из поворотного кулака;

Отсоединение нижнего рычага: 1 — поворотный кулак; 2 — упор; 3 — приспособление 67.7801.9513; 4 — болт; 5 — палец шарового шарнира

— отверните гайку крепления пальца нижнего шарнира ваз 2105 и установите между пальцами шарнира и упором 2 съемник 67.7801.9513; завертывая винт съемника, выпрессуйте палец и снимите нижний рычаг с кулака.

  • Сборка узлов передней подвески проводится в последовательности, обратной разборке. При этом:
  • — после сборки подвески и установки ее на автомобиль следует «обмять» элементы подвески, совершив 15–20 км пробег, после которого обязательно проверьте и при необходимости отрегулируйте углы установки колес.

— подшипники ступиц ваз 2107 передних колес смажьте смазкой ЛИТОЛ-24, как указано в разделе «Замена смазки в подшипниках ступиц передних колес лада классика»;— перед сборкой шаровых шарниров рычагов подвески заложите в защитные чехлы смазку ШРБ-4 или ЛИТОЛ-24 в количестве, равном 1/3 объема чехла в свободном состоянии;— гайки и болты крепления узлов и деталей подвески ваз 2104, ваз 2105, ваз 2107 затягивайте моментами, указанными в приложении 1;

Назначение и конструкция глушителя автомобилей ВАЗ 2104–2107

Отработавшие газы вырываются из цилиндров двигателя под высоким давлением и с сильным шумом. Глушитель принимает и замедляет газы, преобразует их кинетическую энергию в тепловую, сглаживает пульсации и приглушает звук, затем выпускает ослабленный выхлоп в атмосферу.

Таки образом, среди основных функций глушителя:

  • уменьшение шума работы мотора;
  • преобразование энергии отработавших газов;
  • безопасный выпуск газов в атмосферу.

В обиходе глушителем называют выпускной тракт или систему выпуска отработавших газов. На самом деле он лишь один, хотя и самый важный, элемент топливной системы. У автомобилей ВАЗ классической компоновки она состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного (резонатора) и основного глушителя.

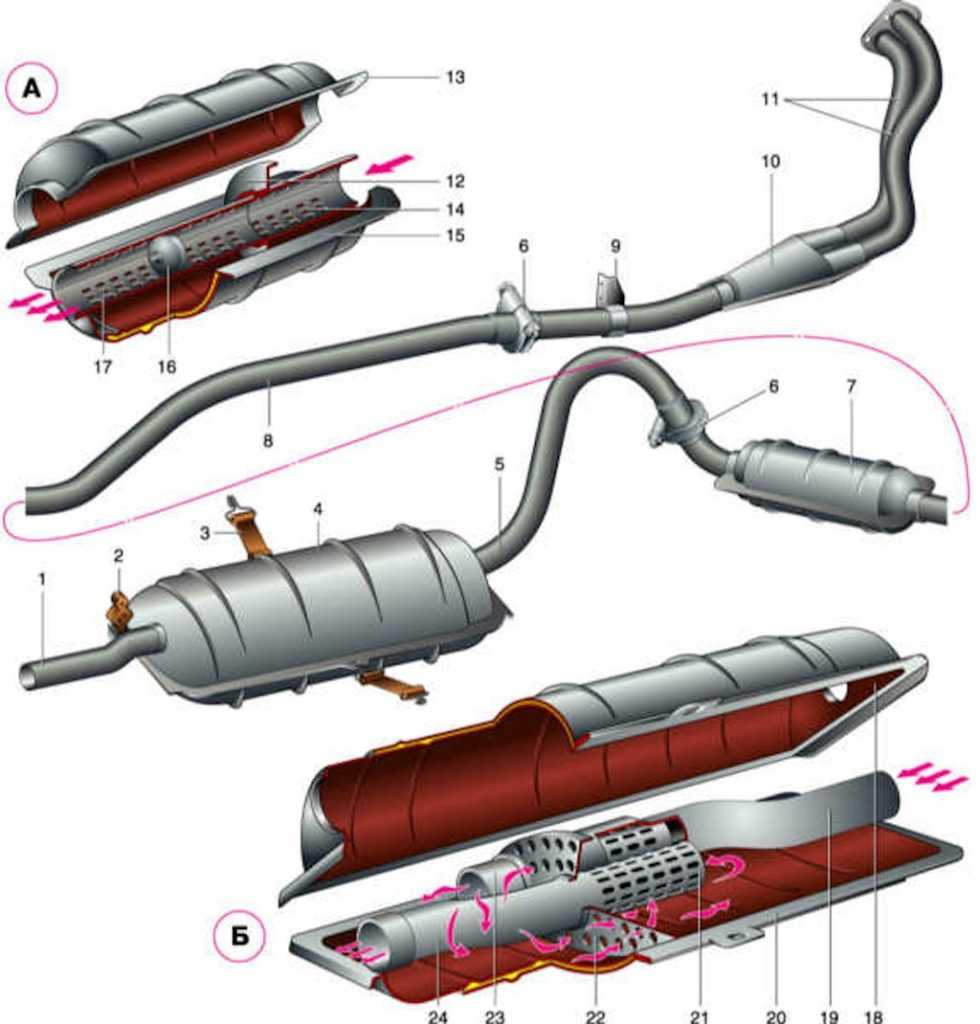

У автомобилей ВАЗ классической компоновки система выпуска отработавших газов состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного и основного глушителя

Всё перечисленное находится под днищем автомобиля. Элементы системы — труба, резонатор и глушитель — крепятся друг к другу хомутами. Приёмная труба жёстко прикручена к коллектору и крышке коробки передач, корпус основного глушителя подвешен к кузову резиновыми ремнями, выхлопная труба — с помощью резиновой подушки.

Инструкция по замене топливного фильтра

Осмотрите визуально фильтр. Если вы обнаружите какие-то посторонние детали внутри или внешние дефекты, следует обязательно его заменить. Если же вы не знаете, где находится топливный фильтр, спросите у специалиста или же доверьте ремонт специализированному салону.

Подготовьте все необходимые инструменты и детали: новый топливный фильтр, а также ключи на 10, 17, и 19.

Далее приступим к подготовительным работам. Отсоедините массу вашего авто. Несмотря на то, что среди всех операций с топливной системой замена фильтра не такая уж и сложная, пока вы будете в яме, случиться может что угодно.

Воспользуйтесь ключами на 19 и 17. Если первого у вас нет, можно держать фильтр руками и отворачивать штуцер ключом на 10. Следите за тем, что бензин, который остался в топливном баке не попал вам в глаза. Заранее подготовьте емкость, чтобы слить туда бензин. Аналогично откручиваем штуцер, расположенный на противоположном конце фильтра топливного насоса.

Воспользуйтесь ключом на десять, чтобы ослабить хомут до такой степени, когда его можно будет вынимать.

Важным моментом установки новой детали является соблюдение полярности фильтра

Обратите внимание, прежде всего на стрелку, которая нарисована на корпусе. Направление движения бензина должно строго совпадать с ходом стрелки на корпусе фильтра

Последний этап предполагает выполнение завершающих работ

Таким образом, после замены проблемного элемента на новый следует собрать в обратном порядке всю разобранную ранее конструкцию. Чаще всего, осуществляя данную операцию, владельцы авто также заменяют и хомут, который фиксирует расположение топливного фильтра. Однако, если этот элемент еще в порядке и не потерял своих эксплуатационных свойств, можно оставить старый и заменить его при следующем осмотре, если будут выявлены какие-либо неполадки в работе или внешние повреждения. После того как вы узнали, как заменить топливный фильтр на ВАЗ 2110, можно отправлять в магазин автозапчастей, приобретать новую деталь и приступать к ее замене.

Меры предосторожности:

  • Нельзя курить во время ремонта топливной системы, малейшее возгорание может привести к большим неприятностям.
  • Имейте поблизости огнетушитель.
  • Во время работы надевайте защитные очки и противогаз.
  • Рабочее место должно отлично проветриваться.
  • Обязательно промойте кожу водой с мылом, если на нее попало топливо.

При замене топливного фильтра, также довольно удобно провести проверку лямбда зонда.

Источники

  • http://mashintop.ru/articles.php?id=2368
  • http://vaz-russia.ru/remont/zamena-toplivnogo-filtra.html
  • http://autoremka.ru/raznoe/zamena-toplivnogo-filtra-vaz-2110-podrobnaya-instrukciya.html

Функции выхлопной системы ВАЗ 2104

Чтобы получить от двигателя максимум энергии, нужно сжечь горючее в оптимальных условиях. К бензину добавляется нужный объём воздуха, затем смесь направляется через входной коллектор в цилиндры, где сжимается поршнями в 8—9 раз. Результат — после вспышки топливо сгорает с определённой скоростью и толкает поршни в обратном направлении, мотор совершает механическую работу.

Помимо энергии, вращающей коленчатый вал двигателя, при сжигании топливовоздушной смеси выделяются побочные продукты:

  • отработанные вредные газы — двуокись углерода CO2, оксид азота NO, угарный газ CO и другие химические соединения в меньших объёмах;
  • большое количество теплоты;
  • похожий на рокот громкий звук, образующийся при каждой вспышке горючего в цилиндрах силового агрегата.

Значительная доля выделяемой тепловой энергии рассеивается в окружающую среду благодаря водяной системе охлаждения. Остальную теплоту забирают продукты горения, уходящие через выпускной коллектор и выхлопную трубу.


Выхлопной патрубок «четвёрки» располагается ближе к правому борту машины — как на всех классических моделях «Жигулей»

Какие задачи решает система выпуска ВАЗ 2104:

  1. Отвод дымовых газов из цилиндров во время такта выхлопа — продукты горения выталкиваются из камер поршнями.
  2. Охлаждение газов путём теплообмена с окружающим воздухом.
  3. Подавление звуковых колебаний и снижение уровня шума от работы двигателя.

ВАЗ 2114/2115

Каких-либо новшеств в глушителях ВАЗ 2114/2115 нет, те же 4 камеры и три перегородки, три перфорированные трубы и одно выходная труба с увеличенным диаметром.

Как правило сгнивает метал выходной трубы, оттуда и издается дребезжание.

УАЗ

Дальше рассмотрим устройство глушителя на примере УАЗ Патриот.

Сначала идет верхний кожух корпуса, под которым находиться слой стеклоткани.

Внутри находится три камеры, отделенные двумя перегородками, две перфорированные трубы без зауженных участков. Вибропоглощающие материалы отсутствуют.

Внутренний диаметр выходной трубы 52 мм, входной – 53 мм. Внешний диаметр входной трубы 57 мм, выходной 55 мм. Длина корпуса 50 см.

Больше ничем особенным глушитель УАЗ Патриот не отличается. Сильно гудит и ржавеет внутри.

Назначение и конструкция глушителя автомобилей ВАЗ 2104–2107

Отработавшие газы вырываются из цилиндров двигателя под высоким давлением и с сильным шумом. Глушитель принимает и замедляет газы, преобразует их кинетическую энергию в тепловую, сглаживает пульсации и приглушает звук, затем выпускает ослабленный выхлоп в атмосферу.

Таки образом, среди основных функций глушителя:

  • уменьшение шума работы мотора;
  • преобразование энергии отработавших газов;
  • безопасный выпуск газов в атмосферу.

В обиходе глушителем называют выпускной тракт или систему выпуска отработавших газов. На самом деле он лишь один, хотя и самый важный, элемент топливной системы. У автомобилей ВАЗ классической компоновки она состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного (резонатора) и основного глушителя.

У автомобилей ВАЗ классической компоновки система выпуска отработавших газов состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного и основного глушителя

Всё перечисленное находится под днищем автомобиля. Элементы системы — труба, резонатор и глушитель — крепятся друг к другу хомутами. Приёмная труба жёстко прикручена к коллектору и крышке коробки передач, корпус основного глушителя подвешен к кузову резиновыми ремнями, выхлопная труба — с помощью резиновой подушки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
