Замена ремня грм на автомобилях lada с двигателем 8 клапанов

Какое масло заливать в двигатель Лада Гранта

Завод изготовитель рекомендует следующие масла: Mobil 1, ShellHelix, Лукойл, Роснефть, Татнефть и другие соответствующие характеристикам вязкости масла. Решение, какое именно масло приобрести и заливать решаете вы, завод АвтоВАЗ дает лишь рекомендации, с которыми можно ознакомится на рисунках ниже.

Отличия замены масла в 8 и 16 клапанном моторе на Гранте

Замена масла на 8 и 16 клапанных моторах практически одинакова. Отличия лишь в том, что на 16 клапанном моторе невозможно сверху снять масляный фильтр. Для его замены потребуется открутить среднюю защиту(поддона). В остальном же никаких отличий нет.

При замене масла — замена масляного фильтра обязательна!

Какой объем масла необходимо залить в двигатель Гранты

Если у вас Лада Гранта с 8 или 16 клапанным мотором и механической кпп вам необходимо залить 3,2 литра масла. Если у вас автоматическая кпп необходимо 4,4 литра масла.

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.


Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

  • 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
  • 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.


Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.


Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.


Маховик зафиксирован

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).


Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.


Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

  • Меняем ремень генератора на Лада Гранта с кондиционером;
  • Меняем ремень генератора без натяжителя на Лада Гранта.


Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

  1. Закрепляют генератор;
  2. Накидывают ремень на шкивы, как показано на фото;

    Монтаж ремня генератора, первый шаг

  3. Включив 5-ю передачу, откатывают автомобиль назад.

Меняем ремень сами

Замена ремня ГРМ через установленный срок на двигателях 16 и 8 кл Лады Гранта несложный процесс и выполнить его своими руками может даже начинающий автолюбитель. Главное, внимательно придерживаться всех пунктов инструкции и ничего не пропустить.

Необходимые инструменты

  • ключи на 10 и 17;
  • лопаточка монтажная;
  • ключ для натяжки ролика;
  • домкрат;
  • комплект TORX (звездочки) и головки;
  • щипцы.Приспособление для натяжки роликов

Этапы работы

  1. Сначала снимаем минусовую клемму аккумуляторной батареи.
  2. Снимаем ременной привод генератора.
  3. Автомобиль фиксируем с помощью упоров, какие лучше для этого подойдут, определите сами.
  4. Когда поднимем автомобиль с помощью домкрата, демонтируем правое переднее колесо.

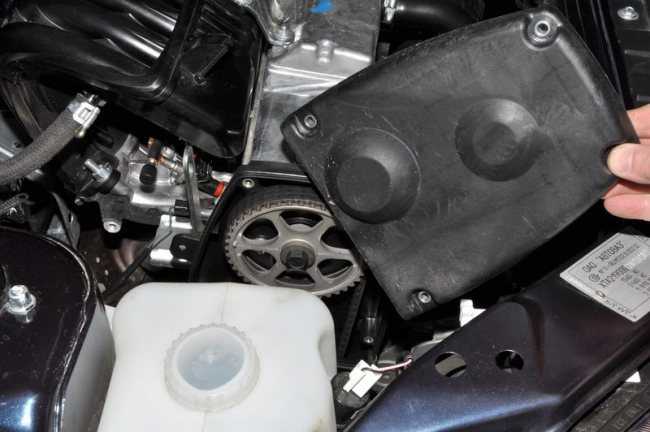

  5. Снимаем крышку газораспередилительного механизма.
  6. Поршень 1-го цилиндра должен быть выставлен в верхней точки.
  7. Ослабляем натяжение ремня с помощью ролика натяжки или болта.
  8. Ослабляем гайку ролика натяжки.Ролики натяжки
  9. Откручиваем болт закрепляющий шкив генератора. Если возникли трудности, то нужно открыть заглушку в картере. С помощью монтажной лопаточки необходимо зафиксировать зубья маховика, это удержит коленчатый вал от произвольного проворачивания.
  10. Убираем шкив привода генератора.
  11. Снимаем нижнюю крышку, предварительно открутив три болта.
  12. Убираем ременной привод ГРМ со шкива распределительного и коленчатого вала.
  13. В случае необходимости снимаем натяжной ролик ремня ГРМ.
  14. Внимательно осматриваем его, если находим, что его состояние неудовлетворительно, меняем.
  15. Также осматриваем и в случае необходимости проводим замену ремня.
  16. Сборка всех остальных узлов проходит в обратном порядке.

Следующий немаловажный этап — это правильная натяжка ременного привода ГРМ Лады Гранта с агрегатами 16 кл и 8 кл.

Первым делом необходимо прогреть двигатель, температура охлаждающей жидкости должна равняться 20-25° — это определенная норма. Конкретно такая температура должна быть, чтобы метки ролика совпали. Если прогреть больше до 80-90°, то произойдет смещение метки на 5-6 миллиметров

Важно! Используйте ролики, которые рекомендованы для автомобиля Лада Гранта 8 или 16 кл, в ином случае результаты могут быть иными даже обрыв ремня.
Далее необходимо совместить метки шкива распределительного вала и метки, находящиеся на задней крышке.
Проводим фиксацию шкивов устройством, которое описывалась ранее.Фиксация шкивов
Проводим совмещение меток шкива коленчатого вала и на крышке масляного насоса.
Проворачиваем ключом коленчатый вал по наикратчайшему угловому направлению.
Закручиваем болт, закрепляющий автонатяжитель.
Одеваем ременной привод на опорный ролик, шкивы и автонатяжитель.
Устанавливаем специальный ключ для натяжения ремня в пазы опорной пластины автонатяжителя.Ключ для натяжения ремня
Поворачиваем его против часовой стрелки, до совпадения первой и второй метки.
Затягиваем болт закрепляющий натяжитель. Момент затяжки должен быть равен приблизительно 2,4/3,5 кгс

м.
Убираем фиксацию коленчатого вала и проворачиваем его на пару оборотов.
В случае если первая и вторая метки не совпадут, то придется выполнять повторную натяжку.

Внимание! Ролик натяжки не должен двигаться или же отклоняться, насколько бы то ни было в ту или иную сторону, это будет доказательством того, что он находится в исправном состоянии и правильно работает. А значит, его обрыв исключен

Ремень ГРМ вы меняете

Опрос

  • Самостоятельно
  • Помогает знакомый
  • Только на СТО

Загрузка …

Основные составляющие стартера Лада Гранта

На рисунке ниже приведены составляющие элементы и их наименования в стартере автомобиля Лада Гранта

Рис 2.  Детали стартера Лада Гранта: 1 – винт крепления тягового реле; 2 – передняя крышка; 3 – опорное кольцо; 4 – ограничительное кольцо; 5 – опора рычага; 6 – муфта свободного хода; 7 – якорь реле; 8 – стопорная шайба; 9 – возвратная пружина; 10 – дистанционная шайба; 11 – тяговое реле; 12 – опора вала привода; 13 – вал привода; 14 – планетарная шестерня (сателлит); 15 – крышка планетарного редуктора; 16 – задняя крышка; 17 – винт крепления щеткодержзтеля; 18 – стяжной болт; 19 – соединительная шина с изолированными щетками; 20 – щеткодержатель с «отрицательными» щетками; 21 – прижимная пружина; 22 – якорь; 23 – рычаг привода; 24 – корпус

Замена поврежденных деталей авто

Демонтаж маховика проводится в нескольких случаях: замена заднего сальника, поломка зубчатого венца, для шлифовки поверхности маховика под ведомый диск сцепления. Сначала придется снимать коробку передач. Для удобства дальнейшей сборки деталей рекомендуется промаркировать расположение коленвала и маховика.

Болты, скрепляющие маховик, выдвинуть, придерживая устройство, чтобы оно не сместилось. Состояние зубьев оценивается визуально. На поверхности не должно быть никаких заусенцев. Для удобства оценки рекомендуется провести по поверхности пальцем. Неисправный маховик заменяется на новый, деталь устанавливается на место.

Прокладка защищает двигатель от вытекания моторного масла и охлаждающей жидкости, а заменять ее на новую следует не только при повреждении, но и при каждом вмешательстве в блок цилиндров, так как она считается одноразовой.

Замену удобнее всего проводить сразу же после остановки автомобиля, в это время значительно снижено давление. Поршень первого цилиндра устанавливается в позицию ВМТ такта сжатия. Снимается клемма «массы» с аккумулятора и сливается охлаждающая жидкость. Демонтируется фильтр воздухозаборника. Отсоединяются колодка проводного жгута, свечи зажигания и провода, а также датчики падения давления масла и температуры жидкости охлаждения.

После всех этих несложных процедур можно заменить прокладку и подсоединить все агрегаты в обратном порядке.

https://youtube.com/watch?v=jQKSRPjO2U8

Прежде чем заменить подшипник, необходимо снять коробку переключения передач и фиксатор муфты. Затем муфту можно извлечь из конструкции. На автомобилях Лада Гранта подшипник в основном идет в сочетании с муфтой, но заменить можно и один подшипник. Для этого нужно будет разобрать саму муфту, отжав фиксирующие лапки любым подходящим инструментом.

Устанавливать подшипник нужно внимательно, учитывая наличие у него выступающей части, которая предназначена для удерживающего кольца. После устранения неисправности можно собрать коробку передач в обратной последовательности и установить все на свои места.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

  1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
  2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
  3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
  4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
  5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
  6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
  7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
  8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
  9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
  10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
  11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
  12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Коробка Лады Гранты

Для Лада Гранта доступно три трансмиссии: пятиступенчатая механика, четырехступенчатый автомат и пятиступенчатый робот. Механику и робот выпускает сам АвтоВАЗ, АКПП JF414E – разработка JATCO. Среди характерных неисправностей МКПП Лада Гранта стоит выделить вой, усложненный ход рычага, замерзание ручки при сильных холодах. Сделать переключение более легким и плавным поможет RVS Master Transmission. Геомодификатор трения формирует слой металлокерамики на поверхности шестеренок и других контактных деталях, сокращает количество вибраций и шумов, компенсирует износ на зубчатых колесах.

Примечание: объем масла в коробке Лады Гранты составляет 3,1–3,5 л (учтите это при подборе ремонтно-восстановительного состава).

Поломки АКПП Лады Гранты проявляются сильными рывками, проблемами с включением передач. Если авто отказывает двигаться при переводе рычага в режим D, следует проверить гидротрансформатор, тормозную ленту, фрикционные диски, уплотнительные кольца, манжету. Чтобы избежать подобных дефектов, нужно придерживаться норм обслуживания и эксплуатации, профилактически обрабатывать трансмиссию составом RVS Master Transmission Atr7.

Нестандартные советы

Самым простым советом будет перевод автомобиля на потребление природного газа. Конечно же, самого топлива расходоваться меньше не будет, но цена одного километра пути снизится вплоть до двух раз. Проблемы бывают лишь в плане слишком быстрого износа некоторых деталей.

Так что, при нечастых поездках, пользы от такой процедуры практически не будет.

Также вы можете отказаться от комфорта во время езды. Мы говорим о том, чтобы отключить все электрические приборы, начиная от магнитолы, заканчивая кондиционером. Это позволит сэкономить от половины до одного литра бензина на каждые сто километров пробега.

Существует мнение, что сэкономить можно и при езде накатом с горки. Это, действительно, так. Но, помнить нужно и о том, что контроль над автомобилем становится очень низким, и вы значительно повышаете опасность движения, как свою, так и всех окружающих. К тому же, такое передвижение может приводить к отказу тормозов.

Если двигаться за большой фурой вплотную, то расход топлива действительно будет меньше. Но справедливо это только для тех ситуаций, когда грузовой автомобиль движется достаточно быстро. Поскольку, если он едет на скорости в 50 километров в час, то передвижение на пониженных передачах только увеличит расход топлива. К тому же, вы значительно сократите себе обзор.

Немаловажным фактором может считаться и давление в шинах. Как известно, если оно понижено, то расход топлива будет больше, поскольку пятно контакта с дорогой увеличивается, и сопротивление качению будет большим. Поэтому, если увеличить давление в покрышках, то и пятно контакта станет меньшим. Это действительно обеспечивает пониженное потребление топлива.

Главное, чтобы вы не превышали рекомендуемых параметров. Дело в том, что слишком высокое давление приводит к повышенной жёсткости движения, а также опасности разрыва шин на сложных участках дороги.

Важно и то, насколько качественным топливом вы заправляетесь. При выборе самого лучшего бензина, можно говорить о том, чтобы снизить его расход на несколько процентов. На практике это может нивелироваться более высокой ценой на конкретную марку бензина.

На практике это может нивелироваться более высокой ценой на конкретную марку бензина.

Среди прочего, можно посоветовать сделать стиль вождения более плавным, разделить расходы с пассажирами, а также объезжать загруженные участки дороги альтернативными путями.

Альтернативные двигатели

ВАЗ-21904

ВАЗ-21904 – это работающий на бензине шестнадцатиклапанный турбодвигатель с объемом 1.4 и мощностью в 163 л.с. Помимо этого, он оснащается литий-ионной батареей и электрическим мотором. Основой для него стал двигатель ВАЗ-11194, он устанавливался на автомашины марки в первом поколении. Что касается самого ВАЗ-21904, то его устанавливают на Грантах-гибридах – седанах ВАЗ-21904. Волжский автозавод провел испытания четырех таких автомашин, оснащенных тремя различными вариантами гибридных двигателей.

Пятую передачу заменили валом роботизированной коробки передач, он вращается благодаря небольшому электрическому мотору, мощность которого составляет 11 кВт. Этот вариант оказался более простым и дешевым, нежели применение стандартной схемы с расположением электромотора между коробкой передач и ДВС. Таким образом, передач остается четыре, но никаких проблем владельцу автомобиля данный аспект не создаст – максимальная скорость (160 км/ч) достигается машиной и с четвертой передачи.

Также техническое задание требовало от разработчиков выполнения двух обязательных условий – зарядки гибридного авто от эксплуатируемых в быту электрических сетей и возможность его передвижения сразу в двух режимах – комбинированном и электрическом. Партнерами АвтоВАЗа при разработке электроники стали российский научно-исследовательский институт НАМИ и компания Ricardo из Великобритании. Именно в НАМИ разработали батарею и электрический мотор для гибридной автомашины.

Автомобиль способен начать движение сугубо на электрической тяге, с заглушенным ДВС. В процессе набора скорости переключение передач будет осуществлять «робот», а за синхронизацию вращения шестерен в этот момент отвечает точная отдача электрического мотора. При запуске бензинового движка машина начнет работать в гибридном режиме – с прежним переключением передач, при котором электромотор будет или помогать вращать первичный вал коробки, или же перейдет в режим генератора, обеспечивая зарядку батареи.

Согласно проведенным испытаниям, гибридный автомобиль будет расходовать на 21% топлива меньше, нежели Гранта с обыкновенным мотором объемом 1.6. (замеры, естественно, проводились в щадящем режиме, но полученный результат очень неплох).

Конечно же, лишь немногие надеются на то, что гибридные Лады Гранта будут пользоваться большим спросом и смогут вызвать какой-либо значительный интерес на авторынке в ближайшем будущем. В настоящий момент такие автомашины являются не более чем своеобразными агрегатоносителями, предназначенными для испытания по отдельности различных узлов. Если говорить конкретно о трансмиссии гибридного типа, то ее серийный выпуск начнется минимум через два-три года, и устанавливаться она будет на довольно дорогих автомашинах Лада, скорее всего – С-класса. Таким образом, вполне возможно со временем и стоит ожидать повышения спроса на гибридные автомобили, однако главным условием для этого является кардинальное изменение отношения к «экологическому» транспорту не только автолюбителей, но и государства, а также самих производителей транспортных средств.

Комплектующие от АвтоВАЗа и возможные зарубежные аналоги

Изначально на АвтоВАЗ поставляли стартеры КЗАТЭ, но с 2011 г. основным поставщиком данных деталей стала компания Valeo. По этой причине современный список комплектующих с аналогами следующий:

  • Стартер 21120-3708010-00 (КАТЭК, КЗАТЭ, ЗиТ) – им аналогичны стартеры Fenox ST32101C3;
  • Стартер 21901-3708010-00 (VALEO) – его аналогом является VALEO TS12E901;
  • Стартер 21902-3708010-00 (VALEO) – аналогичен VALEO TS12E902.

Не забывайте о том, что ни один из трех приведенных выше вариантов не является взаимозаменяемым с остальными: второй и третий различаются по количеству зубьев, а элементы от КЗАТЭ и VALEO не совмещаются из-за креплений.
