Панель приборов lada vesta: описание индикаторов, ремонт и фото щитка

Прошивка своими руками

Нужно отдавать себе отчёт, что все действия выполняются на свой страх и риск. Никто не даст гарантии, что после самостоятельной прошивки «приборка» будет правильно работать. Для предотвращения такого исхода рекомендуется обновлять панель либо у официального дилера, либо на специализированных СТО.

Стоимость такой услуги варьируется от 1500 до 2500 тысяч рублей. Это гораздо дешевле, чем покупка нового щитка взамен испорченного своими руками. За демонтаж и перепрошивку могут лишить гарантии, если процедура проводится не у официального дилера. Если же принято решение обновить ПО самостоятельно, потребуется сделать резервную копию штатной прошивки, затем приготовить необходимые инструменты:

Прибор для прошивки Usbdm OSBDM V4.95 – можно заказать на АлиЭкспресс, стоимость – примерно 600-700 рублей.
С диска, идущего в комплекте с программатором, установить драйвера и программу для Windows.
Демонтировать щиток приборов, отклеив заводскую пломбу, снять крышку сзади.
Открыть программатор и переставить флажок в положение 3,3V – при таком напряжении не потребуется внешний источник питания.
Осуществить подключение к приборной панели и ПК.
На компьютере или ноутбуке открыть программу HCS12 Programmer, выбрать и кликнуть на пункт «Detected».
Перейти на пункт «Target» и выбрать папку с расположением прошивки, напротив пункта «Auto Reload» поставить галочку, затем кликнуть по «Detect Chip». Программатор определит тип чипа в автоматическом режиме.
Перейти на вкладку «Security» и поставить галочку напротив «Unsecure».
Во вкладке «Advanced» напротив пункта «Enable» поставить галочку.
В разделе «Device Operations» на вкладке «Target» выбрать пункт «Erase Selective» – будет замена только прошивка, данные иммобилайзера и пробег сохраняются.

Теперь можно нажать на кнопку «Program Flash» – запустится процесс прошивки. По времени это продлится несколько секунд. После завершения на предложение программы подключить приборную панель нажать «Нет». Прибор для прошивки можно отключить и установить щиток приборов на место.

Прошивка приборной панели Лада Веста

Перед прошивкой, помните, что вполне возможна ее некорректная работа. Поэтому лучше делать это у официальных дилеров. Если же решено делать это своими руками, то здесь понадобиться программатор Usbdm OSBDM V4.95 и компьютер или ноутбук.

Вот 12 пунктов пошаговой инструкции по прошивке:

Установить на ПК с диска, который идет в комплекте поставки прибора, драйвер и программу для прошивки.
Снять щиток приборов, отклеить заводскую гарантийную пломбу и открыть заднюю крышку.
Открыть прибор и поставить переключатель на 3,3 вольта.
Подключить прибор к панели и компьютеру.
Запустить на ПК программу HCS12 Programmer и кликнуть на пункте Detected.
В пункте Target указать папку в которой находится прошивка. Отметить галочкой Auto Reload и нажать Detect Chip. В этом случае тип чипа определяется автоматически.
На вкладке Security установить галочку на Unsecure.
На вкладке Advanced отметить галочкой пункт Enable.
Перейти в раздел Device Operations, на вкладке Target выбрать Erase Selective. При таком выборе сохраняются данные пробега и иммобилайзера.
Нажать на кнопку Program Flash для запуска прошивки. Это займет несколько секунд.
Отказаться в программе от подключения панели.
Теперь прибор можно отключить и установить девайс на свое место.

Как ESP и ABS влияют на устойчивость LADA Vesta на обледеневшем покрытии

Лада Веста продолжает проходить испытания в зимнее время года. На этот раз в качестве полигона выбрана спортивная ледовая трасса длиной в 700 м. Цель проверки – тестирование электронных систем стабилизации движения Лада Веста в различных ситуациях. Как и положено, автомобиль одет в зимние шипованные шины Nokian.

Первое испытание проводилось с отключенными системами ESP и ABS. Для этого необходимо полностью их обесточить, т. е. снять предохранитель. В противном случае даже при нажатой клавише отключения системы курсовой устойчивости, компьютер включит её самостоятельно, при достижении скорости в 50 км.

Седан резво трогается со старта. Дают о себе знать шипы на колёсах. При входе в поворот машину сносит, но не сильно. Ведущие колёса чётко контролируют дорогу, а зад начинает сносить. Опытный водитель без труда может справиться с такой ситуацией, добавив газу, по которому нет ограничений. Даже на льду Веста ведёт себя предсказуемо. Ещё раз следует отметить отличную управляемость. Машина адекватно отвечает на каждое движение руля, плавно входит в повороты и хорошо ведёт себя при движении по дуге.

Во втором случае, вся электроника подключена. Со старта, видно, что автомобиль не слишком теряет своей динамичности. Опять же хочется отметить наличие хорошей шипованной резины. Системы ESP и ABS не сразу реагируют на изменение ситуации. Неприятности могут начаться только после полного сноса автомобиля. В этом случае, несущаяся боком Веста уже неподвластна электронике. В то же время водителю труднее справиться с положением, т. к. газ находится под контролем компьютера и сильное нажатие не приносит результата.

Вывод

Сравнивая результаты, можно отметить, что при выключенных системах помощи при вождении, автомобиль прошёл трассу быстрее на целых 8 секунд. Более медленный проход с работающими ESP и ABS связан с оценочными действиями электроники. Тем не менее, она значительно разгружает напряжение водителя при движении лады весты на льду. Выбор езды с включённой электроникой или без, зависит исключительно от опыта и стиля езды водителя.

Помимо льда и снега, зима может преподнести и другие условия, в которых электроника, установленная на автомобиль сможет вытянуть из, практически безвыходной ситуации.

Прошивка приборной панели

Если щиток приборов неисправен, это сразу заметно, о неполадках могут говорить следующие признаки:

Нарушен контакт щитка приборов с бортовой электросетью. Причина может быть в обрыве проводки или повреждении разъемов или контактов.
Неисправность датчиков. На приборной панели отображается некорректная информация, если вышел из строя датчик положения коленчатого вала, датчик скорости, уровня топлива.
Повреждения механического характера, например, воздействие постоянных вибраций или сильный удар при ДТП.
Неисправности, связанные с электронной микросхемой.
Перегоревшие лампочки индикаторов – в этом случае пропадает подсветка.

После не совсем удачной первой «приборки» Весты была выпущена обновлённая, с исправленными недочетами. Возникает вопрос – что делать владельцам первого поколения Лады Весты. Чтобы подсветка заработала и в дневное время без включения света фар, можно «приборку» перепрошить. Если машина дополняется круиз-контролем не на заводе, а силами владельца, на старой панели без прошивки не будет загораться соответствующая индикация.

Без навыков и знаний самостоятельная установка программного обеспечения может больше навредить, чем принести пользу. Пошивка должна использоваться строго для конкретной приборной панели. Не допускается установка обновленного программного обеспечения с новой «приборки» на старую и наоборот.

Прибор для прошивки Usbdm OSBDM V4.95 – можно заказать на АлиЭкспресс, стоимость – примерно 600-700 рублей.
С диска, идущего в комплекте с программатором, установить драйвера и программу для Windows.
Демонтировать щиток приборов, отклеив заводскую пломбу, снять крышку сзади.
Открыть программатор и переставить флажок в положение 3,3V – при таком напряжении не потребуется внешний источник питания.
Осуществить подключение к приборной панели и ПК.
На компьютере или ноутбуке открыть программу HCS12 Programmer, выбрать и кликнуть на пункт «Detected».
Перейти на пункт «Target» и выбрать папку с расположением прошивки, напротив пункта «Auto Reload» поставить галочку, затем кликнуть по «Detect Chip». Программатор определит тип чипа в автоматическом режиме.
Перейти на вкладку «Security» и поставить галочку напротив «Unsecure».
Во вкладке «Advanced» напротив пункта «Enable» поставить галочку.
В разделе «Device Operations» на вкладке «Target» выбрать пункт «Erase Selective» – будет замена только прошивка, данные иммобилайзера и пробег сохраняются.

В ходе такого тюнинга стоит учитывать несколько важных моментов:

не торопитесь, чтобы не повредить токопроводящие дорожки платы;
соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

Кстати, чтобы заменить цвет, не обязательно перепаивать светодиоды, можно поступить проще — наклеить цветную пленку (например, изоленту) на накладку щитка приборов.

На дисплее бортового компьютера наклеена плёнка, это позволяет нам сделать инверсию экрана. Для этого нужно просто перевернуть пленку другой стороной, что сделает фон белый, а цифры чёрные.

Перед обратной сборкой можно дополнительно покрасить колодцы. После обратной сборки и установки панели приборов, выполняем ее тестирование.

FakeHeader

Comments 24

знаю. на максимум стоит…

Штатного света, если всё исправно, вполне достаточно. Светодиоды лишнее.Напряжение генератора в норме? Если в норме, то ищи плохой контакт. При плохом контакте и ксенон не поможет))

Диоды не слепят и видно хорошо. Если ставить диоды размером как штатные лампы, а НЕ клеить ленты…

а регулироваться будет если диоды поставлю:?

На приборке не сильно заметно регулировку на моем ВАЗе, зато салонный свет (тоже диод) притухает плавно. Нужно пробовать.

генератор в норме, по работе и зарядке вижу… та оно подсвечивает нормально, но хочется что б ярче, красивей, а не тускло

Генератор может быть в норме. Вопрос сколько до лампочек доходит.А по яркости — всё должно быть в меру. Переборщищь — потом напрягать будет.

Комбинация приборов Весты имеет уникальный дизайн и современную подсветку, которая построена на светодиодах. Чтобы солнце не мешало чтению показаний, все индикаторы спрятаны в три больших колодца. С другой стороны, в пасмурную погоду они могут наоборот, оставить некоторые участки в тени. В этом случае нужна подсветка, но днем с ДХО она не работает. Что же делать?

Если подсветка приборной панели Весты включается только вместе с ближнем светом фар и не работает днем вместе с ДХО, то чтение показаний может быть затруднительным. Изменить работу подсветки можно несколькими способами:

Внимание! Самостоятельное вмешательство в электрику автомобиля лишает гарантии. Автор ответственности не несет, все действия вы делаете на свой страх и риск. Потребуется разобрать щиток

Далее находим SMD-светодиоды, отвечающий за подсветку бортового компьютера (они загораются вместе с включением зажигания), питание у них постоянное, а управление происходит по «массе». Рядом с ними находится еще один SMD-диод, который отвечает за подсветку всех шкал. Наша задача соединить контакты этих светодиодов перемычкой (куском провода, как показано на фото). Если припаять ее с обратной стороны платы, то полностью разбирать панель не нужно (снимать стрелки и т.д.)

Потребуется разобрать щиток. Далее находим SMD-светодиоды, отвечающий за подсветку бортового компьютера (они загораются вместе с включением зажигания), питание у них постоянное, а управление происходит по «массе». Рядом с ними находится еще один SMD-диод, который отвечает за подсветку всех шкал. Наша задача соединить контакты этих светодиодов перемычкой (куском провода, как показано на фото). Если припаять ее с обратной стороны платы, то полностью разбирать панель не нужно (снимать стрелки и т.д.)

Короткая перемычка отвечает за подсветку шкал в колодцах. Более длинная перемычка предназначена для подсветки стрелок, идея позаимствована у пользователя Atom308 .

Подобные модернизации для владельцев автомобилей LADA не редкость. Припаивать перемычки приходится и в случае аппаратной доработки комбинации приборов Приоры с навигацией.

Процесс доработки на видео ( автор ):

По собственной информации сайта Лада.Онлайн существует несколько разновидностей панелей приборов для Весты. Некоторые отличаются более яркой подсветкой, другие имеют измененную схему работы подсветки (она включается вместе с зажиганием и ДХО). В настоящее время они серийно не выпускаются.

Внимание! с начала июля 2017 года у дилеров LADA появилась прошивка панели приборов, которая позволяет включаться подсветке вместе с ДХО. За прошивку придется доплатить. А вас устраивает комбинация приборов Весты? Напомним, ранее мы рассматривали, как увеличить яркость панели самостоятельно, а также изменить ее цвет подсветки

А вас устраивает комбинация приборов Весты? Напомним, ранее мы рассматривали, как увеличить яркость панели самостоятельно, а также изменить ее цвет подсветки.

Многие автолюбители не довольны подсветкой своей приборной панели в вечернее и ночное время. А ведь некачественная подсветка или ее полное отсутствие негативным образом сказывается на безопасности дорожного движения. Поэтому многие умельцы своими руками занимаются автотюнингом, делая дополнительное освещение своего автомобиля. И в первую очередь делается освещение приборной панели.

Очень часто для этих целей используют светодиоды, которые обладают массой преимуществ и позволяют создать своими руками качественное освещение внутри салона автомобиля. Данная статья расскажет вам, каким образом можно у становить в приборной панели такой тип подсветки и нюансы, которые следует соблюдать в данной ситуации.

Функции и особенности устройства панели Весты

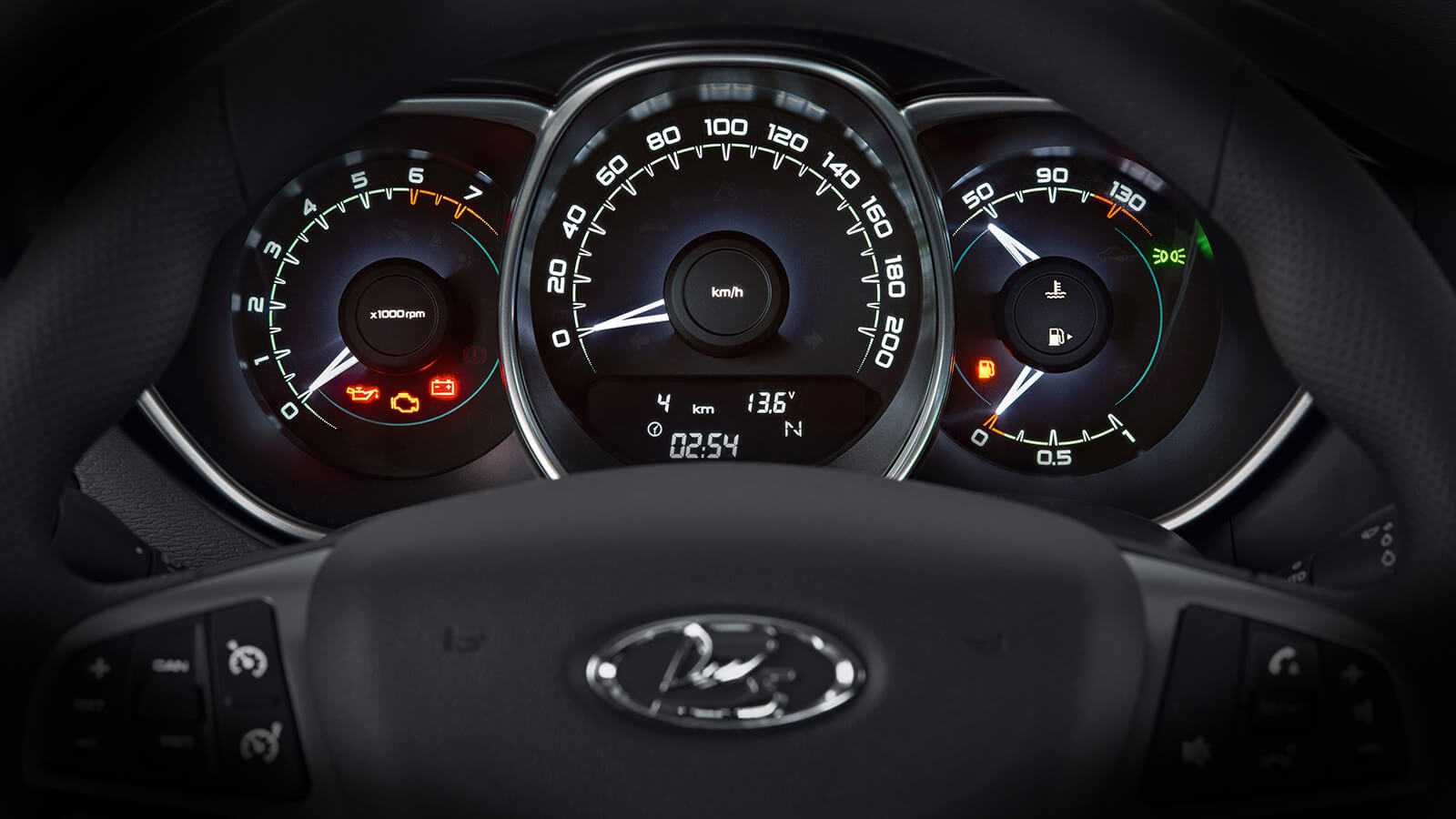

Комбинация приборов на Ладе Весте совершенно не похожа на те, что использовались на Приоре, Гранте и Калине. Сейчас это полностью переработанное многофункциональное устройство.

В центральном колодце расположен спидометр – это главный элемент любой «приборки» в серийном автомобиле. Шкала подразумевает разгон до 200 км/ч, хотя фактически заявленная максимальная скорость Весты с нынешним двигателем составляет не более 185 км/ч. Рядом со спидометром расположен небольшой дисплей бортового компьютера, на котором водитель может увидеть всю необходимую информацию о работе двигателя и других систем автомобиля.

Внутри шкалы спидометра находятся различные сигнализаторы, информирующие водителя о разных параметрах: включенная аварийная сигнализация и указатели направления поворота, критический износ колодок тормозов, неисправность двигателя и низкий уровень масла в моторе. Слева находится колодец тахометра, шкала которого размечена от 1 до 7 (1000-7000 оборотов). Двигатель позволяет «раскручиваться» до 5500 оборотов в минуту – так вред мотору не наносится. После этой отметки находится красная зона, длительная работа силового агрегата на таких высоких оборотах не рекомендуется. В тахометре также находятся информационные индикаторы.

С правой стороны расположен колодец, в котором расположены два указателя. Один из них информирует о температуре двигателя, а второй – об уровне топлива в баке

В Гранте указатель температуры был убран для удешевления автомобиля, но в климатических условиях России и стран СНГ водителю крайне важно знать текущую температуру масла в двигателе, чтобы предотвратить возможный перегрев из-за различных неисправностей

Указатель количества топлива в баке показывает шкалу «полный бак», «половина бака» и «пустой». Возле иконки бензиновой колонки можно увидеть стрелку, она нужна для указания водителю, с какой стороны расположена топливозаправочная горловина (индикатор указывает направо). В правом колодце тоже есть сигнальные лампочки.

В целом щиток приборов получил привлекательное оформление, шкалы имеют подсветку зелёного и оранжевого цвета с белыми цифрами. Единственный недостаток – это неудачный дизайн стрелочных указателей. Промежуточные деления шкал неинформативные, и к ним нужно привыкнуть. При беглом взгляде при движении считывать показания будет нелегко.

Прошивка приборки VESTA, ДВС VestaLargusX-RAY

Прошивка приборки VESTA, ДВС VestaLargusX-RAY запись закреплена

Прошивка ДВС 1.6 Vesta, X-RAY, Largus с блоком М86 В наличии прошивки от «Motor-Master» ( Динамик и Супер Динамик ) и «Chelyaba». Разные версии — под Евро2/5, с вкл вентилятора на 95-97°, с быстрым пуском, нормальным прогревом. С сохранением номера прошивки и контрольной суммы стока.Показать полностью…

Прошивка приборных панелей LADA VESTA, БЕЗ СНЯТИЯ панели с сохранением VIN . Для панелей с белыми шкалами ПО — 26, 28, 35, 36

Прописать VIN номер в приборку Для тех, кто самостоятельно прошивал приборку готовой прошивкой и не прописывал VIN

Корректировка пробега. Уменьшить пробег на приборке, прописать реальный пробег после неудачной смотки и пробегом «999999»

Включение дополнительных функций на LADA VESTA 1. Включение подсветки поворотов при помощи ПТФ для комплектации Люкс 2. Отключить автоматическое включение заднего дворника для SW и SW Cross 3. Включение звукового сигнала при включении/выключении штатной сигнализации 4. Отключить систему помощи при трогании на подъеме (HSА) 5. Follow Me Home («проводи меня домой») для комплектации Люкс 6. Отключение ДХО при ВКЛ поворотника, со стороны ВКЛ поворотника, для комплектации Люкс

На первых автомобилях Lada Vesta панель приборов не имела подсветки в дневное время, из-за чего чтение показаний при ярком свете было затруднительным. Кроме этого, после самостоятельной установки круиз-контроля, на панели будет отсутствовать соответствующая индикация. Исправить все эти недочеты можно при помощи обновления прошивки приборной панели.

Функции и особенности устройства панели Весты

Почему не работает приборная панель Ваз 2114

Поиск возможных причин, по которым может не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли самому создавать себе возможные неприятности и увеличивать риск возможного попадания в ДТП? Я думаю нет! В сегодняшней статье я хочу рассказать вам о возможных причинах возникновения неисправности приборной панели Ваз 2114, и дать некоторые способы ее самостоятельного ремонта .

Доработка панели приборов

Тюнинг щитка приборов на Ладе Весте не отличается от модернизации на других моделях ВАЗ, хотя и технологически это совершенно другая панель. Основная идея заключается в улучшении подсветки за счёт замены штатных SMD-светодиодов на альтернативные. Также используются декоративные накладки и доработки подсветки без прошивки.

Замена светодиодов подсветки

Прежде чем приступать к работе, следует учесть, что придется работать с паяльником, без знания технологии пайки можно лишиться подсветки в лучшем случае. В худшем – панель приборов выйдет из строя совсем. Для работы также понадобится приобрести светодиоды с яркостью от 3-х до 15 люменов в зависимости от уровня нужной яркости. Во время процедуры тюнинга нужно следовать некоторым рекомендациям:

соблюдать осторожность и аккуратность, чтобы не повредить дорожки микросхем;
при пайке соблюдать правильную полярность светодиодов;
не держать долго жало паяльника – светодиоды от перегрева выходят из строя.

Чтобы убедиться в исправности светодиодов, потребуется мультиметр. Щупы тестера подводятся к «ножкам» диодов – исправный диод покажет целостность цепи (звуковой сигнал).

Если уровень яркости подсветки устраивает, но хотелось бы поменять цвет, вовсе не обязательно перепаивать светодиоды, можно приобрести специальную накладку на комбинацию приборов или сделать её самому – чертежи есть в свободном доступе. Разрешается использовать цветную пленку. Перед тем как собирать панель приборов, можно дополнительно покрасить колодцы.

Подключение подсветки для работы с ДХО днём

Сделать это можно с помощью прошивки или перемычки непосредственно на электронной плате. Любое вмешательство в электрику приводит к снятию автомобиля с гарантии. При отсутствии навыков и опыта подобные действия могут привести к выходу комбинации приборов из строя.

Главная задача процедуры – припаять перемычку от контакта светодиодов, отвечающих за подсветку панели, к контактам светодиодов, отвечающих за подсветку дисплея бортового компьютера (загорается при повороте ключа зажигания). В качестве перемычки можно использовать любой подходящий кусок проволоки. На первый взгляд может показаться сложным, но для опытных владельцев автомобилей ВАЗ подобные доработки – стандартная практика. Редко с такими просьбами обращаются в специализированные центры. Замена светодиодов не осуществляется официальным дилером, как и установка всевозможных накладок.

Неисправности приборной панели Лады Веста

Если щиток приборов неисправен, это сразу заметно, о неполадках могут говорить следующие признаки:

Нарушен контакт щитка приборов с бортовой электросетью. Причина может быть в обрыве проводки или повреждении разъемов или контактов.
Неисправность датчиков. На приборной панели отображается некорректная информация, если вышел из строя датчик положения коленчатого вала, датчик скорости, уровня топлива.
Повреждения механического характера, например, воздействие постоянных вибраций или сильный удар при ДТП.
Неисправности, связанные с электронной микросхемой.
Перегоревшие лампочки индикаторов – в этом случае пропадает подсветка.

Эти неисправности очевидны, но бывают и такие, разобраться в причинах которых непросто.

Стрелочные указатели не работают

Если стрелки на приборах не работают, это может свидетельствовать о выходе из строя отвечающих за эти показания датчиков:

Не работает тахометр. Если стрелка тахометра не двигается, причиной неисправности является сам прибор. При выходе из строя датчика положения коленвала или электронного блока управления запустить двигатель невозможно.
Не работает спидометр. Если прибор исправен, но не указывает скорость, причина в неисправном датчике скорости. На это также будет указывать сигнальная лампа ABS.
Нет показаний температуры антифриза. Неисправен датчик температуры, передаёт на блок управления неверные показания, которые выводятся на панель приборов.
Нет показаний уровня топлива. Неисправен блок с топливным насосом, ЭБУ не получает сигнал.

Снимать панель приборов для проверки работоспособности элементов можно только после тестирования всех датчиков на неисправности.

Перегоревшие сигнальные лампы

Зачастую причина отсутствия показаний того или иного индикатора заключается в перегоревших лампах подсветки. Для проверки их работоспособности существует специальный тест. При повороте ключа зажигания ЭБУ должен запустить все приборы и зажечь все контрольные лампы в тестовом режиме. В это время следует убедиться в исправности красных ламп (сигнализируют о важнейших неполадках в работе систем):

сигнальный индикатор ручного тормоза и исправности тормозной системы;
индикатор выхода из строя усилителя рулевого механизма;
отсутствие заряда аккумулятора;
индикатор низкого давления масла;
индикатор неполадок систем безопасности.

Игнорирование выхода из стоя перечисленных датчиков приводит к серьезным последствиям, вплоть до отказа двигателя и некоторых жизненно важных для автомобиля систем.

Порядок разборки

Многих интересует, можно ли снять приборную панель ВАЗ 2110 без того, чтобы «снести» пол салона? Наверное, можно, но уж очень это будет неудобно.

Поэтому действуем по такому плану:

Приготовим маркер и самоклеящиеся ярлычки (которые обычно клеят на товар). Их можно купить в точках, где продаются всякие мелочи типа салфеток, пакетиков и т.п, а также – в магазинах канцтоваров;
Убираем из салона передние сиденья;
Откручиваем по бокам саморезы, снимаем тоннель (вначале – верхнюю его часть, затем нижнюю);
Выполняем разбор кожуха рулевой колонки, снимаем его и руль. Для этого нужно открутить 3 самореза и 4 винта. Учтите, что руль ВАЗ 2110 на шлицах сидит весьма плотно, поэтому снимать его нужно, раскачивая и дергая, но остерегаясь резкого удара в лицо, если вдруг переусердствуете, и он вылетит;
Дальше – подрулевые переключатели. Их тоже нужно снять;
Не забываем все маркировать и записывать на листке, что за чем снимаем;
Откручиваем отделение для перчаток (на «понятном» языке – бардачок) и тоже вынимаем;
Далее следует разбор монтажного блока и его крышки. Для этого следует отсоединить все разъемы и реле;
Вот мы почти открыли панель приборов на ВАЗ 2110. Остается снять накладки стоек, открутить гидрокорректор фар и протолкнуть его вовнутрь;
Теперь главная задача – открутить саморезы, крепящие панель приборов к кузову. Чтобы снять ее окончательно, необходимо выкрутить две шпильки, находящиеся под крышками туннелей для подачи воздуха на боковые стекла.

После всех этих манипуляций панель повисает, и ее удерживают лишь рулевой вал и нижний воздухоход.

Статья, рассматривающая процесс замены накладки на панель, расположена здесь: https://vazweb.ru/desyatka/salon/nakladka-na-panel.html
