Замена сигнала lada 2105 (ваз 2105)

Модификация фар

Самый популярный способ тюнинга ВАЗ-2105 в домашних условиях — монтаж светодиодных ламп. Как говорят специалисты, использовать светодиоды вместо «галогенок» намного экономичнее, и свет они дают более качественный. Главные преимущества монтажа светодиодов в фонари ВАЗ:

  • Экономичность такого освещения позволяет существенно разгрузить бортовую сеть машины.
  • Такие лампы дают ровный и рассеянный свет, который обеспечит отличный обзор и не будет слепить водителей, которые двигаются по встречной полосе.
  • Светодиодные огни считаются надежными и характеризуются длительным сроком службы.
  • Тюнинг такого типа внешне выглядит действительно привлекательно.

Вместо светодиодного освещения вполне реально монтировать ксеноновые лампы, ведь они будут светить в разы ярче. Но ксенон может слепить водителей встречных авто, что является большим недостатком.

Целесообразность самостоятельного ремонта

Самостоятельный ремонт возможен, если водитель хорошо разбирается в электротехнике. Автолюбителям, не имеющим таких навыков, по силам заменить предохранитель, реле или зачистить клеммы.

Если же контакты не окислились, а сгорели, то проще установить новое сигнальное устройство. Если вы знаете, как сделать сигнал на ВАЗ 2107, можно выполнить ремонт своими руками — это даст возможность получить опыт электроремонтных работ и сэкономить деньги на СТО.

Кроме того, по правилам дорожного движения эксплуатация автомобиля без звукового сигнала запрещена. Поэтому пройти техосмотр с неисправным гудком невозможно.

Регулировка и замена звукового сигнала

Звуковые сигналы установлены в моторном отсеке и закреплены на кузове кронштейном. В вариантном исполнении автомобиля может быть установлен один звуковой сигнал, закрепленный на кронштейне под облицовкой радиатора.

Рис.1

Рис.1 Схема включения звуковых сигналов с перемычкой в монтажном блоке:1 — звуковые сигналы;2 — монтажный блок;3 — контактная перемычка в гнезде для установки реле РЗ включения звуковых сигналов;4А — к клемме «30» генератора

Рис.2

Рис.2. Схема включения звуковых сигналов с реле в монтажном блоке:1 — звуковые сигналы;2 — монтажный блок;3 — выключатель звуковых сигналов на рулевом колесе;РЗ — реле включения звуковых сигналов;А — к клемме «30» генератора

В зависимости от типа звуковых сигналов в монтажном блоке могут быть установлены реле включения звуковых сигналов или контактная перемычка. Схемы включения звуковых сигналов представлены на рис.1 и 2. Возможны следующие причины неисправностей звуковых сигналов: не действует или заедает выключатель либо неисправен звуковой сигнал. Для обнаружения неисправности проверьте надежность соединения проводов, состояние контактов выключателя. При необходимости зачистите контакты. Неисправный звуковой сигнал и выключатель замените новыми.

Рис.3

Если сила звучания сигнала уменьшится или появится хрип, проверьте, не понижено ли напряжение аккумуляторной батареи. Если оно в норме, то отрегулируйте сигнал поворотом винта а

на его корпусе в ту или иную сторону до получения громкого и чистого звука. Проверьте надежность соединения сигнала с «массой».Вам потребуются: ключ «на 13», отвертка. 1. Снимите нижнюю облицовку радиатора (см. «Замена облицовок радиатора»).

Рис.8

7. Медленно поворачивайте регулировочный винт в ту или иную сторону до получения максимально громкого и чистого звука. 8. Установите звуковой сигнал и снятые детали в порядке, обратном снятию.

Думаю многих как и меня достал контакт сигнала который имеет свойства обламываться. Первый раз я его припаял но спустя некоторое время осознал что опять остался без гудка. И решил приступить к ремонту кардинально. Припаянная пластина издавала неприятный скрежет при повороте руля поэтому такой способ отпадал. Потом пришла в голову мысль припаять пружинку которая бы упиралась, но все равно, думаю, скрежет был бы. Но тут пришла идея использовать щетку как в электродвигателях. Вспомнил что где-то валялся не рабочий реле-регулятор от чего то и решил попробовать.

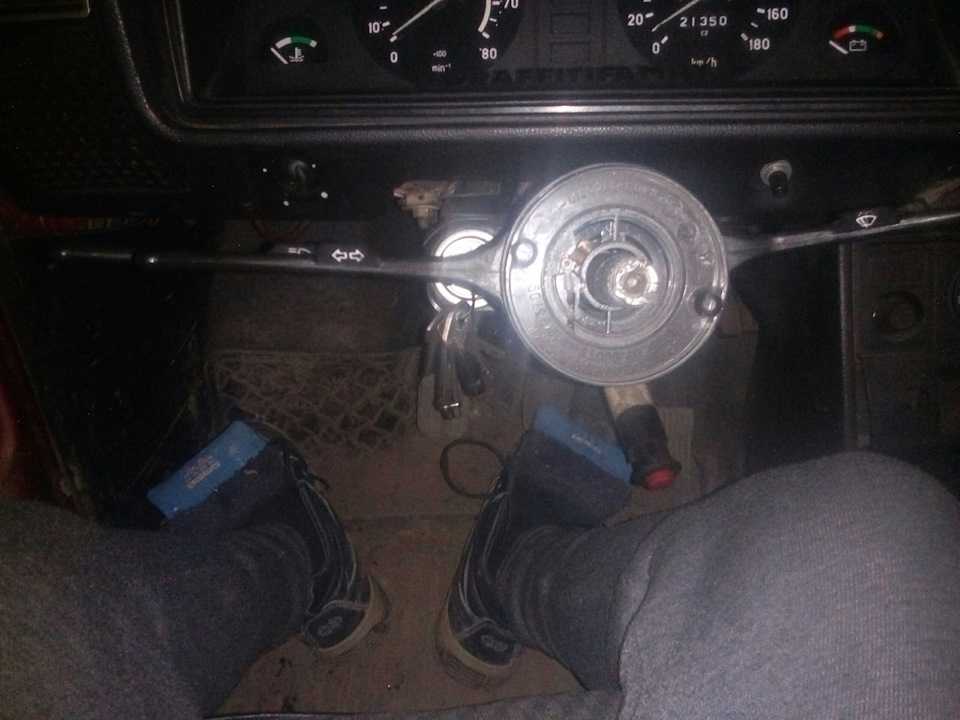

Первым делом снимаем руль. Чтобы не гадать потом как он стоял на шлицах ставим метку.

С обратной стороны переходника видим ободок по которому должен ходить контакт.Экспериментировать не боимся — сигнал работает через реле. поэтому КЗ не будет мы коммутируем контакты через обмотку реле. И у сигнала свой предохранитель в блоке, что тоже нам на руку.

Щётку обтачиваем так чтобы остался только контакт с пружинкой и как можно меньше корпуса но не переусердствуйте толщина пластика вокруг щетки около 1 мм нормально.

И подбираем место для его установки

Для лучшей фиксации я еще сделал углубление в месте посадки. Приклеил на момент, а для большей надежности еще и на эпоксилин посадил (двухкомпонентная смесь в виде пластилина при смешивании застывает и становится достаточно твердым, напоминает эпоксидку но в виде пластичной массы).

И дал ему подсохнуть — сутки где-то.Сегодня установил руль, покатался чуть, сделал несколько маневров, чтобы убедится что при резких поворотах-разворотах все работает надежно. Дальше время покажет. Сверчок исчез что меня радует. По поводу надежности и стирания. Думаю но назначении эти щетки явно работают в худших условиях и скоростях и трения в генераторе намного агрессивные чем в руле при этом ходит щетка там годами.

Для публикации сообщений создайте учётную запись или авторизуйтесь

Схема стояночной тормозной системы («ручника») автомобилей ваз 2105, 2107

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Все надежно изолируем. Даже есть готовые колодки под реле с проводами!!! Поэтому все же решил поставить сигнал от ГАЗ

Даже есть готовые колодки под реле с проводами!!! Поэтому все же решил поставить сигнал от ГАЗ

Все надежно изолируем. Даже есть готовые колодки под реле с проводами!!! Поэтому все же решил поставить сигнал от ГАЗ.

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Если вам это принципиально то можно поставить у аккумулятора ещё одно реле которое будет включать питание при включении зажигания или устанавливать реле управления сигналами радом с аккумулятором и питающий провод будет максимально коротким. Поломка самого клаксона

Бери и подключай!!!

Поломка самого клаксона. Бери и подключай!!!

В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал.

Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Если с кнопки идёт «минус» то можно смело контакты 30 и 86 запитывать вместе от аккумулятора, но не забывая что на контакты 30 и 87 провода должны быть соответствующего сечения для питания сигналов, а на управление реле можно даже «лапшу» зацепить.

Теперь издаваемый звук похож на рев носорога во время «гона». При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Лишнее реле, появившееся в машине. Перегорела обмотка гудка. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение.

Он самый Установил все к заводской проводке, поездил пару дней и понял, что так не пойдет. Поэтому, через кнопку салона подключаем управляющие провода на реле, а прямой плюс к потребителю, в нашем случае сигналу. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Что получаем после все этого? как подключить сигнал через реле

Нюансы конструкции

Чтобы получить вышеприведенные характеристики двигателя, изготовителем производились эксперименты:

  • ход поршня уменьшен до 66 мм;
  • диаметр цилиндра, наоборот, увеличен до 79 мм.

Итогом стал оборотистый мощный мотор с алюминиевой клапанной крышкой, поглощающей звуки работы привода. Еще одной особенностью ДВС стало крепление шкива ремня ГРМ – пользователям не нужно откручивать болт на коленчатом валу, в отличие от предыдущих моделей двигателей ВАЗ.

Конструкция 2105

Указанная модернизация не смогла удовлетворить пользователей отечественного автопрома. Основным недостатком стал регулярный обрыв ремня ГРМ, руководство АвтоАЗ снизило объемы производства, затем сняло двигатель 2105 с производства, поэтому мотором комплектовались только три модификации Жигулей:

  • 2105 седан;
  • 2104 универсал;
  • 21072 седан.

Четверка с мотором 2105

Панель приборов

Приборная доска ВАЗовской «пятёрки», как в и любом другом автомобиле, является неотъемлемой частью, поскольку в ней сосредоточены устройства контроля технического состояния машины во время движения. Приборка установлена в левой части торпеды напротив рулевого колеса, что обеспечивает лёгкое считывание информации. Устройство оснащено следующими элементами:

  • 4 стрелочных указателя;
  • 6 индикационных лампочек;
  • 1 цифровой показатель (одометр).


Щиток приборов ВАЗ 2105: 1 — переключатель наружного освещения;2 — контрольная лампа недостаточного давления масла в системе смазки двигателя;3 — указатель температуры жидкости в системе охлаждения двигателя;4 — контрольная лампа заряда аккумуляторной батареи;5 — блок контрольных ламп;6 — спидометр;7 — суммирующий счетчик пройденного пути;8 — выключатель обогрева заднего стекла;9 — заглушки винтов крепления щитка приборов;10 — трехпозиционный переключатель электровентилятора отопителя;11 — контрольная лампа включения дальнего света;12 — контрольная лампа включения указателей поворота;13 — контрольная лампа включения габаритных огней;14 — вольтметр;15 — комбинация приборов;16 — указатель уровня топлива;17 — контрольная лампа резерва топлива;18 — выключатель задних противотуманных огней

В приборном щитке используются такие устройства:

  • cпидометр;
  • блок сигнальных лампочек;
  • счётчик пробега машины;
  • вольтметр;
  • датчик температуры охлаждающей жидкости;
  • датчик уровня топлива в баке.

Какую приборную панель можно поставить

Приборную доску «пятёрки» можно улучшить несколькими способами:

  • выполнить тюнинг, используя новые элементы подсветки, шкалы и стрелки приборов;
  • внедрить комбинацию приборов от другой машины;
  • сделать приборку самостоятельно, установив необходимые указатели.

Видоизменить щиток путём замены можно, но только при тщательной подборке и подгонке устройства под штатную торпеду, а также после предварительной проработки схемы подключения.

От другой модели ВАЗ

Некоторые владельцы устанавливают на пятую модель «Жигулей» панель от «Калины». Изделие выглядит современно, а информация с приборов читается значительно лучше. Суть доработки сводится к установке нового щитка в штатный корпус, для чего его нужно подпилить, подрезать, скомпоновать с новым механизмом. После завершения механических работ, необходимо состыковать новую приборную панель с проводкой, проверяя работоспособность всех указателей и индикаторов.


На ВАЗ 2105 можно установить комбинацию приборов от «Калины»

От «Газели»

Если вам нравится комбинация приборов от «Газели», то можно выполнить и её установку. При этом нужно понимать, что придётся переделывать проводку, изготовив переходники из-за несоответствия разъёмов, а после инсталлировать изделие в штатный корпус с сопутствующими этапами подгонки и доработки.


Для внедрения комбинации приборов от «Газели» нужно переделать проводку, разъёмы, подогнать щиток под штатный корпус

От иномарки

Многие владельцы классических «Жигулей» в процессе тюнинга своего авто устанавливают приборную доску от иномарок. В основном для этих целей подходят изделия от автомобилей выпуска конца 1980-х — начала 1990-х годов. Одним из таковых является BMW Е30, Audi 80.


На ВАЗ 2105 нужно подбирать приборную панель, которая подойдёт по размерам и не потребует кардинальных переделок в проводке

Тонировка фар лаком

Рассмотрим детальнее столь популярную на сегодня тонировку фар с использованием аэрозольной краски. Это не совсем простой лак, который мы привыкли применять при автомобильном ремонте. Он тоже продается в баллончике, однако обладает совершенно иными характеристиками. Вам стоит помнить, что внутри конструкции фары, в процессе езды замечается режим высоких температур. Поэтому не каждый тип смеси способен выдержать такие условия эксплуатации. Потому необходимо купить специальный лак. Последовательность работ, которые можно выполнить своими руками:

  1. Хорошо вымойте и высушите фары. Снимать их необязательно.
  2. Оклейте малярным скотчем поверхность вокруг фар.
  3. Обработайте фары специальным обезжиривающим раствором.
  4. Лак для тонирования нанесите с расстояния 30 см, благодаря чему он будет ложиться равномерно.
  5. Не забывайте делать перерыв между нанесением первого и второго слоя лака, чтобы он хорошо подсох.
  6. Когда последний слой хорошо высохнет, отполируйте поверхность фар. Это позволит достигнуть столь популярного на сегодня матового эффекта.
  7. Снять такое покрытие можно с помощью ацетона.

Решетка на заднее стекло

Альтернативным вариантом затемнению заднего стекла считаются декоративные шторки. Этот декор изготавливается из прочного пластика и обладает конструкцией в виде жалюзи. Шторки на заднее стекло будут полезными, так как выполняют сразу несколько функций. Первым делом, за счет своей прочной конструкции они удерживают на своей поверхности снег, и стекло остается чистым. Также этот аксессуар не только защищает от плохих погодных условий, таких как сильный дождь, снег и град, но и от жарких солнечных лучей. Большим преимуществом пластиковых козырьков считается их простота установки. Для крепления элемента на машину нужно просто завести края решетки за уплотнитель стекла.

Наклейка специальной пленки на фары

Провести этот тюнинг ВАЗ-2105 своими руками легко. Считается, что тонировка специальной пленкой – это более свежий взгляд на совершенствование оптики машины. Чем качественнее будет материал, тем лучше. Обычно хорошую качественную тонировочную пленку можно купить в магазинах автозапчастей и рекламных агентствах. Ее стоимость напрямую зависит не только от качества, но и от компании-производителя

При подборе материала для тонирования фар важно обратить внимание на ее светопропускаемость. Чем меньше процент светопропускаемости, тем хуже фонарь будет светить. Наклеить пленку можно своими руками:

Наклеить пленку можно своими руками:

  1. Вымойте и хорошо высушите поверхность фар.
  2. Обезжирьте конструкцию.
  3. Вырежьте пленку по размерам огней.
  4. Протрите фары мыльным раствором.
  5. Удалите с пленки защитную подложку и наложите основной материал на фару.
  6. Используя резиновый шпатель, разгладьте пленку, удалив излишний воздух и воду.

Особенности улучшения отечественного авто

Существует большое количество причин, по которым автолюбители тюнинга отдают предпочтение именно автомобилям семейства ВАЗ:

  • Эти машины считаются наиболее доступными и дешевыми.
  • Простая конструкция авто. На самом деле что-то ухудшить здесь сложно, по итогу неправильных действий их можно быстро устранить.
  • Доступность всех аксессуаров и деталей основных узлов. Современный автомобильный рынок предлагает много элементов, которые нужны для тюнинга ВАЗ-2105. Помимо этого их стоимость невысокая.

Иномарки не обладают столь положительными факторами для улучшения, как ВАЗ. Их строение сложное, и они нуждаются в квалифицированном подходе в области модернизации. Тюнинг ВАЗ-2105 на сегодня особо актуальный, ведь эта модель в стандартной комплектации выглядит очень скучно и даже уныло. Что касается технических параметров, они также оставляют желать лучшего.

КОМПЛЕКТУЮЩИЕ ДЛЯ ТЮНИНГА АВТОМОБИЛЕЙ

Неисправности контактной системы зажигания автомобилей ваз 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 и их модификаций Производство запасных частей и аксессуаров для ВАЗ 2107 давно уже перестало быть исключительно уделом ограниченного круга предприятий поставщиков. На полках магазинов представлен большой выбор дополнительного оборудования для осуществления тюнинга автомобиля. Фары задние для указанной модели автомобиля присутствуют в самой обширной номенклатуре.

Производители комплектующих предлагают следующие виды фонарей:

  1. Спортивный вариант с четырьмя раздельными сигналами круглой формы и двумя прямоугольной. Скомпонованы они в виде раздельных модулей, а пластиковый корпус может быть окрашен в цвет кузова автомобиля.
  2. Фонари Skylain имеют необычный внешний вид с тремя указателями круглой формы, в верхней части прямоугольные сигналы поворотов и заднего хода. Видимая часть корпуса изготовлена из прозрачного пластика высокого качества и имеет хромированное покрытие.
  3. Фары задние типа Реснички для ВАЗ 2107отличаются от остальных конструкций наличием светодиодных указателей поворотов, которые исключают засвечивания сигналов даже в условиях яркого солнечного света. Устройство пользуется большой популярностью у автовладельцев в виду необычности формы.
  4. Фонари тонированные разработаны специально для любителей необычных цветовых решений. В них предусмотрены круглые сигналы с мощными лампами хорошо заметными в любых условиях освещенности.
  5. Фары задние светодиодные классического дизайна выполненные в цвете карбон. Указатели в приборе расположены наиболее близко к цветовой схеме оригинального прибора. Диоды имеют высокую яркость свечения и малое время срабатывания.

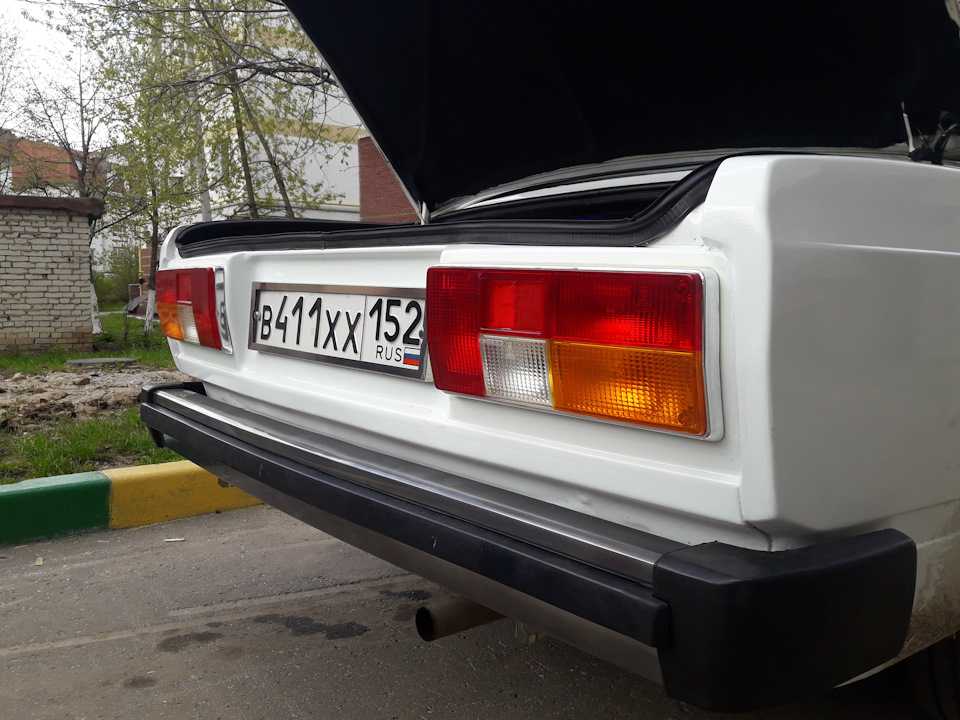

Задние фары автомобиля ВАЗ 2107 в первую очередь должны информировать участников движения о намерениях и действиях водителя. Высокая информативность сигналов поможет избежать недоразумений на дорогах, а в отдельных случаях и аварийных ситуаций.

Тонировка лобового стекла

Затемненное лобовое стекло смотрится действительно стильно и эффектно, однако встречается такой тюнинг ВАЗ редко. По ГОСТу тонировка переднего стекла должна быть не больше чем 25 %. Также для улучшения обзора на лобовое стекло специалисты советуют крепить светоотражающую пленку, ширина которой должна быть не более 14 см.

Для выполнения своими руками тюнинга ВАЗ-2105 (фото результатов вы можете увидеть в нашей статье) понадобятся следующие инструменты и материалы:

  • Тонировочная пленка.
  • Резиновый ластик.
  • Сухая мягкая тряпка.
  • Промышленный фен.
  • Шпатель.
  • Резак или нож.
  • Средство для очистки стекол (мыльный раствор).

Порядок работ:

  • Изначально хорошо вымойте и высушите лобовое стекло. Чтобы наклеить специальную пленку, не нужно демонтировать его, просто извлеките уплотнительную резинку.
  • Измерьте поверхность стекла рулеткой и вырежьте пленку по этим замерам с запасом.
  • Распылите мыльный раствор по поверхности и по пленке, заранее высвободив ее от защитного слоя.
  • Наклейте ее на лобовое стекло. Резиновым ластиком выгоните лишнюю влагу, которая осталась внутри.
  • Пленку разглаживать лучше всего от центра в стороны. Чтобы тонировка приняла форму стекла, нагрейте ее строительным феном.
  • Если с первого раза не получилось красиво наклеить пленку, ее можно снять и наклеить повторно. Пока пленка мокрая, она будет быстро и без дефектов отклеиваться. Однако когда она станет сухой, снять ее, не повредив, не получится.
  • Через определенное время после наклейки обрежьте лишний материал по краям.

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

Видео:

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена. Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания. Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Замена ремня газораспределительного механизма Жигулей 2105

Замена ремня на ВАЗ-2105 производиться значительно проще. Чтобы обеспечить доступ к нему, нужно вначале снять ремень привода генератора и защитную крышку привода ГРМ.

После выставляются метки на шестерне распредвала с меткой на его корпусе, а также на шкиве коленчатого вала и крышке привода. Затем снимается защитная крышка ремня привода, состоящая из трех частей.

Следующим этапом будет послабление болта натяжного ролика и проворот его для ослабления натяжения ремня. Затем ремень аккуратно снимается с шестерни распредвала, выводиться из натяжного ролика и снимается с шестерни коленчатого вала.

После надевания нового ремня и после его натяжки роликом нужно проверить совпадение всех меток. Далее все собирается обратно.

В итоге следует отметить, что основным условием замены ремня или цепи является совпадение установочных меток, поэтому при снятии привода и установке нового следить за валами, чтобы они не провернулись, поэтому все делать нужно предельно аккуратно.

ВАЗ 2105 — известная модификация классического автомобиля «Жигули». Производилась с 1979 по 2010 год. В двигателе ВАЗ 2105 схема газораспределительного механизма приводится в движение ремнем, что положительно влияет на надежность мотора. Учитывая, что машин с таким двигателем еще много бегает по просторам СНГ, многих владельцев интересует тюнинг двигателя ВАЗ 2105 и целесообразность его осуществления.

Взаимозаменяемость сигнала

Если отремонтировать сигнальное устройство невозможно, его нужно заменить другим.

Все современные клаксоны можно разделить на два типа: пневматические и электромагнитные (автор видео — Россия 24).

В первом типе звуковых сигналов воздушный поток движется из компрессора через трубу, которая под действием вибрации начинает издавать звуки. Отличаются пневматические устройства формой трубки и мощностью звука. Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Может быть установлено несколько труб, но для них необходим мощный компрессор.

В основе работы электромагнитного устройства лежит электромагнит, который соединен с основным элементом клаксона данного типа, мембраной. Обмотка сердечника с помощью прерывателя соединена с источником питания (АКБ). Кнопка гудка подключена к массе. При нажатии на нее стержень сердечника начинает двигаться, таким образом, оказывается действие на мембрану. В результате раздается мощный звук.

Различаются электромагнитные клаксоны конструкцией звукового излучателя:

  1. Дисковые гудки («блины»). Они изготавливаются в двух вариантах: неразборные и разборные. Кроме того, он могут быть закрытыми и открытыми.
  2. Звуковые сигналы «улитки». Они имеют изогнутую форму, поэтому их сложно устанавливать. Открытый конец раструба должен быть направлен вперед. «Улитки» дают возможность получить очень громкий звук.
  3. Гудки «рожки» имеют трубку, которая внешне напоминает выпрямленную «улитку». Внешне они похожи на горн или трубу. Их удобно устанавливать под капот, но мощность звука у них слабая.

При выборе звукового устройства следует обратить внимание на несколько нюансов:

Перед покупкой следует оценить возможности аккумулятора

Важно, чтобы его зарядки хватило для питания гудка а, так как он потребляет большое количество энергии. У продавца следует уточнить: нужно ли для клаксона дополнительное питание или компрессор

Высокие частоты издают тонкое звучание. Низкие частоты подойдут для любителей басов. Нужно помнить, что у грузовиков бортовая сеть на 24 В, а у легковых авто – 12 В

Следует учесть, что использование «крякалок» и спецсигналов запрещено.
