Прокачка тормозов ваз классика

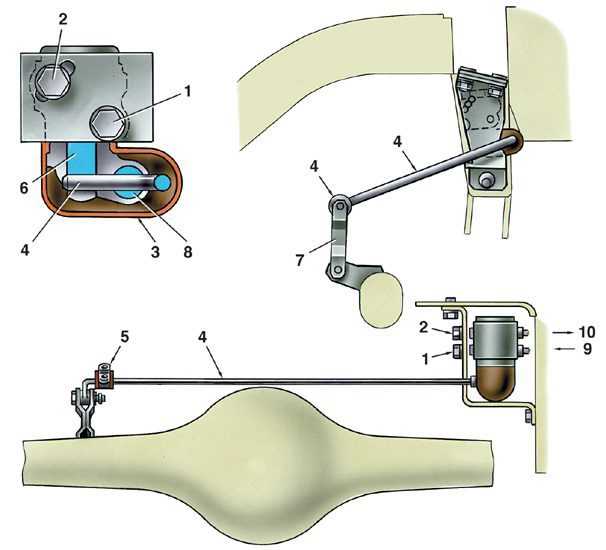

Регулятор давления

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.

Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Задние тормозные механизмы

На Жигулях классического семейства 2107 и других, используется барабанная система тормозов. Потому что ее установка объясняется экономией и снижением общей стоимости машины. Тем более, ВАЗ прошлых лет не обладал большими скоростями, поэтому ставить задние дисковые тормоза было не целесообразно, хотя их эффективность выше.

Конструкция

  1. Барабан. Он состоит из двух частей: первая крепится на оси (неподвижная), вторая – на ступице, вращается вместе с колесом
  2. Тормозные колодки
  3. Рабочий тормозной цилиндр
  4. Стяжные пружины
  5. Распорная пластина
  6. Рычаг стояночного тормоза

Принцип работы

Чтобы активировать полноценно задние тормоза, водителю нужно сильнее придавить на педаль. В этом случае начинает работать второй поршень ГТЦ и активируется другой тормозной контур, отвечающий за передачу усилия к тормозным механизмам задних колес.

Давление в рабочем цилиндре (он здесь один) раздвигает поршни, которые находятся по бокам. Они упираются в тормозные колодки, разводя в сторону их верхнюю часть. Колодки усажены на опорные стойки. Они могут проворачиваться на них и двигаться влево или вправо. То есть, верхняя часть разводится в сторону, нижняя, проворачиваясь на них, пытается свестись. Но, нижними краями колодки упираются в заклепки, сила поршней перемещает их на опорных стойках в сторону крышки барабана, и они равномерно прилегают всей своей поверхностью к подвижной части барабана, которая соединена с колесом и под действием силы трения происходит замедление задней оси.

Отпустив педаль, снижается давление в тормозной магистрали и цилиндре. Поршни возвращаются в исходные положения (утапливаются во внутрь), а колодки, под действием возвратных пружин сходятся, отодвигаясь от крышки барабана. Эти пружины не позволяют самопроизвольно двигаться колодкам, притормаживая ступицу.

Видео как работают задние тормоза на «семерке»:

Неисправности

«Болячки» такие же, как у передней тормозной системы. Из-за особенностей конструкции, к ним добавляются новые.

  1. Облом или растяжение прижимных пружин. В этом случае задняя ось самопроизвольно начнет подтормаживать
  2. Трещины, сколы внутренней части барабана. На ней может скапливать грязь, образовываться ржавчина, которая может заклинить колеса, хотя колодки будут сведены, так как между ними и крышкой барабана миниатюрный зазор

Виды обслуживающих работ

Несмотря на то, что конструктивно система не такая уж и сложная, однако она требует периодического обслуживания, включающего:

  • Проверку уровня жидкости в системе;
  • Проверку степени износа фрикционов колодок, дисков, барабанов;
  • Прокачку системы для удаления воздуха;
  • Проверку состояния тросов ручника;
  • Регулировку натяжения тросов;
  • Регулировку регулятора задних тормозов;

Перед каждым выездом нужно обязательно проверять, сколько тормозной жидкости в системе ВАЗ-2107. Ее недостаточное количество может привести к тому, что эффективность работы системы может значительно снизиться из-за попадания воздуха внутрь трубопроводов. К тому же, снижение уровня может сигнализировать о повреждении трубопроводов и утечке жидкости.

Проверять элементы механизмом следует раз в несколько месяцев, особенно это касается колодок, поскольку изнашиваются они достаточно интенсивно. При надобности производится замена изношенных элементов.

В случае попадания воздуха внутрь привода рабочей системы, выполняется прокачка, в результате которой воздух выгоняется из системы.

Послабление натяжения тросов стояночного тормоза может привести к его отказу, поэтому периодически нужно следить за ним, и при надобности восстанавливать натяжение.

Особенности проведения работа на моделях, начиная от ВАЗ-2108

Теперь по особенностям проведения операции на других автомобиля семейства ВАЗ. Начиная с модели 2108 изменилась схема контуров, поэтому и последовательность несколько иная. И ее необходимо знать, перед тем как прокачать тормоза на ВАЗ-2108, 2109, 21099.

У этих авто используется уже диагональное расположение контуров. То есть, один из них объединяет заднее левое и переднее правое колесо, а второй – остальные два.

Прокачка начинается, как обычно, с самого удаленного колеса, то есть, с заднего правого. С его тормозного механизма проводится операция по удалению воздуха согласно описанной последовательности.

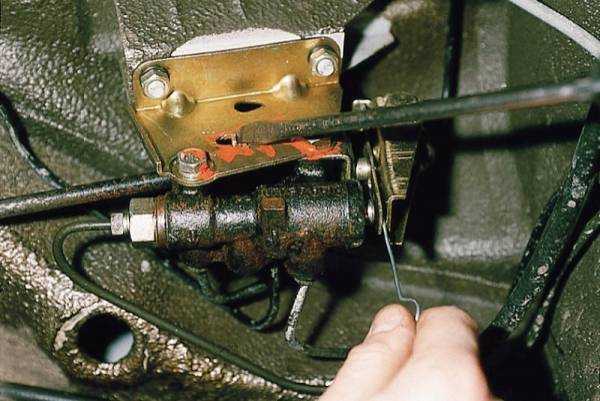

Но есть один нюанс. В конструкции имеется регулятор давления привода механизмов задних колес. Если перед прокачкой задок авто вывешивается, этот регулятор нужно разблокировать. Для этого достаточно установить отвертку между штоком регулятора и упорной пластиной.

После всех работ ее следует извлечь.

Затем прокачивается на второе заднее колесо, а переднее левое, поскольку именно оно объединено с контуром с уже прокачанным задним механизмом.

После прокачки каждого механизма обязательно нужно проверять уровень в бачке. Если опустить этот момент, то в процессе работы жидкость уйдет в систему и в нее снова попадет воздух.

Схема тормозной системы ВАЗ 2107

В вазовских моделях классического исполнения 2101-2107 используется двухконтурная система тормозов. Первый контур отвечает за торможение передних колес, второй – за задних. Они не связаны друг с другом. Это нужно для обеспечения безопасности движения. В случае, если откажет первый контур, то остановится вам поможет второй или наоборот.

Устройство и основные компоненты системы

  • Главный тормозной цилиндр
  • Бачок запаса тормозной жидкости
  • Вакуумный усилитель тормозов
  • Шланги и трубки
  • Передние тормозные механизмы: суппорт, цилиндры, колодки, диск
  • Задний механизм: рабочий цилиндр, барабан, колодки
  • Ручной (стояночный) тормоз: рычаг в салоне, тросы, рычаг привода колодок в задних барабанах

Рассмотрим каждый элемент подробно.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь. » alt=»»> Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Функции и назначение регулятора тормозных сил

«Колдун» применяется для автоматического изменения давления тормозной жидкости в задних тормозных цилиндрах автомобиля в зависимости от нагрузки, действующей на автомобиль в момент торможения. Регулятор давления задних тормозов используется как в гидравлических, так и в пневматических тормозных приводах. Основной целью изменения давления является предотвращение блокировки колес и, как следствие, юза и заноса задней оси.

В некоторых автомобилях для сохранения их управляемости и устойчивости дополнительно к заднему приводу устанавливают регулятор и в приводе передних колес.

Также регулятор используется в целях повышения эффективности торможения порожней машины. Сила сцепления с дорожной поверхностью автомобиля с грузом и без груза будет разной, поэтому необходимо регулировать тормозные силы колес разных осей. В случае с груженой и порожней легковой машиной применяются статические регуляторы. А в грузовых автомобилях используется автоматический регулятор тормозных сил.

В спортивных автомобилях используется еще одна разновидность «колдуна» – винтовой регулятор. Он устанавливается в салоне машины и регулирует баланс тормозов непосредственно во время самой гонки. Настройка зависит от погодных условий, состояния дорожного покрытия, состояния шин и т.д.

Проверка и регулировка тормозов Ваз 2105 Жигули

8.2.1 Проверка и регулировка тормозов Для предупреждения внезапного отказа тормозной системы тщательно проверьте состояние всех трубопроводов: – металлические трубопроводы не должны иметь вмятин, трещин и должны быть расположены вдали от острых кромок, которые могут их повредить; – тормозные шланги не должны иметь сквозных трещи.

8.2.2 Проверка трубопроводов и соединений Для предупреждения внезапного отказа тормозной системы тщательно проверьте состояние всех трубопроводов: – металлические трубопроводы не должны иметь вмятин, трещин и должны быть расположены вдали от острых кромок, которые могут их повредить; – тормозные шланги не должны иметь сквозных трещи.

8.2.3 Проверка работоспособности вакуумного усилителя

8.2.4 Регулировка привода тормозов

8.2.5 Регулировка стояночного тормоза С конца 1995 г. начальный зубец у зубчатого сектора рычага стояночного тормоза сделан сдвоенным. В связи с этим у автомобилей со сдвоенным зубцом сектора появились отличия в регулировке стояночного тормоза, указанные ниже в скобках. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Если стояночный тормоз не.

8.2.6 Проверка работоспособности регулятора давления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите автомобиль на подъемник или смотровую канаву, очистите регулятор давления и защитный чехол от грязи. 2

Осторожно снимите защитный чехол с регулятора давления, удалите остатки смазки и очистите соединение “торсион-поршень”. 3

Попросите помощни.

8.2.7 Регулировка положения регулятора давления

8.2.8 Удаление воздуха из гидропривода

Источник

Обслуживание тормозной системы

Хоть конструкция тормозов на автомобиле ВАЗ и не такая сложная, но она все равно требует периодического технического обслуживания, которое включает в себя:

  • проверку уровня тормозной жидкости в бачке;
  • проверку износа тормозных колодок, барабанов, дисков;
  • прокачку аварийной системы удаления воздуха;
  • проверку троса стояночного тормоза;
  • регулировку регулятора давления;
  • регулировку натяжения приводных тросов.

Помните, что перед каждым выездом следует проверять уровень жидкости в бачке. Недостаточное количество тормозной жидкости может привести к неэффективной работе всей системы торможения. Стоит отметить, что уменьшение уровня тормозной жидкости может быть вызвано повреждением трубопровода и появлением течи.

Выполнять такую проверку тормозной системы нужно раз в два – три месяца. При выявлении сильного износа или какой-то другой проблемы, нужно обязательно выполнить замену изношенной детали или произвести ремонт. Помните, что от технического состояния тормозной системы зависит безопасность всех участников движения.

Ликбез, как работают тормоза в авто (простой пример)

Различают пневматические тормоза и гидравлические. В легковых авто используют гидравлическую систему. Именно о ней поговорим.

На оси автомобиля находятся подшипники, на которых насажена ступица колеса, к которой болтами или гайками прикручивается колесо. Чтобы колесо могло замедляться, должен быть тормозной элемент, который жестко соединен с ним. Этим элементов является тормозной диск, который присоединен к ступице колеса. При вращении колеса он также крутится со ступицей.

Чтобы его остановить, применяют тормозные колодки с фрикционными накладками, которые зажимают его между собой. Чем сильнее они прижмутся к диску, тем сильнее между ними сила трения, которая быстрее замедляет диск, а значит колесо, вплоть до полной остановки.

Колодки прижимают поршни, расположенные в тормозных цилиндрах. На одно колесо две цилиндра. Они находятся по бокам диска и сжимают его, как в тисках зажимают заготовку. Цилиндры расположены на суппорте. Он крепится к оси автомобиля, поворотному кулаку.

Для перемещения поршней в цилиндрах используется жидкость, которая передает усилие от педали тормоза к ним. Поэтому в систему добавлены тормозные трубки, по которым «течет» жидкость и главный цилиндр с поршнями, сжимающий ее.

Реклама:

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.

Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.

При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.

Замена тормозной жидкости

Если замена нужна, то следует изучить строение тормозной системы вашего транспортного средства. Замена тормозной жидкости с АБС очень отличается.

Допустим без АВС или гидроаккумулятор, насос и блок гидроклапанов АВС расположен в одном узле, то заменить жидкость можно своими руками. При интегральной АВС, правильнее будет поехать на станцию технического обслуживания.

Работу нужно проводить с каждым контуром тормозной системы. Инструмент, который понадобится – пустая бутылка и гибкий шланг. Дополнительно нужно иметь набор ключей для работы.

Все начинается с колеса, которое находится на наибольшем удалении от тормозного цилиндра. Сначала нужно слить жидкость с тормозного бачка, и налить в нее новую. Далее откручиваем штуцера на каждом тормозном цилиндре и ждем, пока старая тормозная жидкость не вытечет.

Когда начнет течь новая, то закручиваем штуцер. Если у автомобиля диагональная система контуров, процесс нужно начинать с правого заднего колеса, потом левое переднее, дальше – заднее левое, и наконец, переднее правое.

При параллельном контуре, последовательность такая:

  • Правое заднее.
  • Левое заднее.
  • Правое переднее.
  • Левое переднее.

Замену нужно проводить на снятых колесах. При наличии ямы работы будет проводить намного легче. В крайнем случаи, можно делать все это при помощи домкрата, поочередно снимая колеса.

Одновременно можно провести визуальную проверку состояния автомобиля, проверить элементы подвески и амортизаторы.

Обязательно нужно прокачать тормоза, после всех работ. Посмотрите в бачок, там может понадобиться доливка новой жидкости.

Необходимо проверить эффективность тормозов, после замены тормозной жидкости. Проверку проводим на сухой дороге при различных скоростях. Автомобиль должен останавливаться плавно и сохранять курсовую устойчивость. Удачной дороги и без поломок.

Источники

  • http://luxvaz.ru/vaz-2114/199-zamena-tormoznoy-zhidkosti.html
  • http://nadomkrat.ru/tormoznaya-sistema/zamena-tormoznoj-zhidkosti-na-vaz-2114
  • http://remontavtovaz.ru/avto-sovety/zamena-tormoznoj-zhidkosti-na-avtomobile-svoimi-silami.html

Диагностика регулятора давления

Как проверить, исправен ли регулятор давления тормозов «ВАЗ»? Данная процедура выполняется достаточно просто:

Установите автомобиль над смотровой ямой (поднимите на специальном подъемнике).

Тщательно очистите от грязи и старой смазки корпус регулятора и защитный чехол, а также место соединения торсионного рычага с поршнем.

После нажатия на тормозную педаль перемещение поршня (с одновременным закручиванием торсионного рычага) исправного регулятора должно составить 0,5-0,9 миллиметров.

Повторите описанную процедуру несколько раз. Это позволит вам убедиться в стабильности функционирования регулятора давления.

Неподвижность поршня после нажатия на тормозную педаль позволяет предположить наличие коррозионных процессов в области соприкосновения корпуса с поршнем, что свидетельствует о возникновении необходимости замены регулятора новым. По окончании проверки работоспособности на рабочие элементы регулятора наносят слой смазки («ДТ-1») и устанавливают защитный чехол.

Устройство и принцип действия регулятора

Регулятор давления тормозов «ВАЗ» включен в контур привода, обеспечивающего срабатывание тормозных механизмов задней колесной пары. Его основной функциональной задачей является коррекция величины давления в контуре привода задних тормозных механизмов, в зависимости от позиции кузова автомобиля относительно заднего моста, или от нагрузки транспортного средства. Характер его работы сродни работе ограничительного клапана, поскольку он так же прерывает поступление тормозной жидкости к задним тормозным механизмам, минимизируя тем самым вероятность возникновения «юза» задней колесной пары.

Основными конструктивными элементами регулятора давления являются:

Торсионный рычаг (поз.1).

Регулятор монтируется при помощи кронштейна и посредством торсионного рычага и тяги соединяется с балкой заднего моста. Кроме того, во внутреннем пространстве корпуса регулятора имеются две полости, одна из которых (поз.А) соединена с главным тормозным цилиндром (далее по тексту ГТЦ), а другая (поз.Б) — с тормозными цилиндрами колес.

Нерабочее состояние регулятора предполагает следующие позиции основных элементов:

Торсионный рычаг и пружина (поз.9) оказывают давление на поршень (поз.10), который упирается в пробку (поз.6).

В этом случае образуются зазоры между полостями «А» и «Б», что позволяет уравнять величину давления в них и в гидравлическом приводе тормозов.

В процессе торможения под воздействием инерционных сил задняя часть транспортного средства подается вверх, что способствует уменьшению давления со стороны торсионного рычага на поршень. Вследствие большей площади верхнего торца поршня сила давления, воздействующая на него, превысит встречную силу давления, что приведет к опусканию поршня. В момент достижения поршнем нижнего положения и вхождения в уплотнитель, прерывается сообщение между полостями «А» и «Б», что инициирует возникновение разницы давлений в них. Давление в полости «Б» снизится на величину, определяющую равновесие поршня, то есть происходит регулировка величины тормозного момента в тормозных механизмах задней колесной пары.

Вопрос-ответ.

Почему не пользуетесь и не рекомендуете применять русские тормозные жидкости?

Про отсутствие ГОСТов я уже говорил. Ещё один важный факт. Есть отрасли в которых мы отстали от других не очень сильно, и я полностью на стороне наших производителей. Но в том что касается химии, а это включает в себя масла, смазки, манжеты, резины — отставание очень серьезное. Я не хочу заливать «подобие» тормозной жидкости и ставить на кон, свою репутацию и ЖИЗНЬ клиента. Плохая тормозная жидкость, это не одно и тоже, что омывашка для стекла с плохим запахом. Еще раз позволю себе напомнить известную фразу из мира спорта: тюнинг автомобиля начинается с тормозов.

Прокачку тормозной системы на автомобиле Ваз 2121 и Нива 2131 производят в случае появления воздуха в системе, что как правило имеет место быть в случае разгерметизации последней вследствие временного износа и повреждения, а так же после выполнения замены различных элементов системы. Для выполнения ремонтных работ потребуется пустая пластиковая бутылка, силиконовый шланг (внутренний диаметр шланга должен быть равным диаметру штуцеров тормозных цилиндров), тормозная жидкость и стандартный набор инструментов, так же потребуется помощь помощника, так как данные работы одному в домашних условиях выполнить достаточно сложно.

При наличие всего необходимого проделайте следующую последовательность действий:

Загнав автомобиль на смотровую яму или эстакаду, ослабляем на всех тормозных механизмах штуцера, предварительно сняв резиновые колпачки. Если на каких-то штуцерах нет колпачков, то по завершение работ, их необходимо установить, чтобы предотвратить забивание грязью.

Сажаем за руль помощника и нажимая интенсивно на педаль тормоза, создаем давление в системе, то есть качать необходимо до тех пор, пока педаль не заблокируется и не отпуская, а продолжая на нее давить, вы тем самым одеваете на штуцер шланг, а второй его конец опускаете в бутылку, в которую предварительно залита тормозная жидкость. Ослабляем затяжку штуцера и стравливаем давление в системе. Если в ней присутствует воздух, то жидкость будет выходить с характерными воздушными пузырьками. После чего затягиваем штуцер и повторяем операцию.

Прокачку проводим до тех пор, пока из системы не пойдет одна только жидкость без воздуха.

Аналогично прокачиваем каждое колесо переднего и заднего контура. В процессе работ не забываем доливать жидкость в бачок.

По завершению, затягиваем штуцера на всех цилиндрах и одеваем на них резиновые защитные колпачки.

На этом ремонтные работы по прокачке тормозной системы на автомобиле Ваз 2121 и Нива 2131 завершены.

Прокачку гидропривода сцепления на автомобиле Нива 2121 и 2131 проводим при наличие воздуха в системе, что сопровождается ухудшением работы сцепления, при условие, что остальные элементы системы находятся в исправном состояние. Для выполнения ремонтных работ автомобиль необходимо загнать на смотровую яму, эстакаду или подъемники, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

  • Проверьте уровень тормозной жидкости в бачке гидропривода сцепления, если необходимо долейте.
  • Подготовьте пустую пластиковую бутылку, в которую необходимо залить тормозной жидкости, так же потребуется силиконовая трубка с внутренним диаметром, который должен подходить под диаметр штуцера рабочего цилиндра сцепления.
  • Далее со штуцера рабочего цилиндра снимаем защитный колпачок. Если он не установлен, то необходимо прочистить отверстие штуцера и по завершение работ обязательно поставить новый, чтобы он не забивался.
  • Одеваем на штуцер один конец трубки, второй конец которой опущен в емкость с тормозной жидкостью.
  • Ключом на восемь ослабляем затяжку штуцера.
  • Теперь помощник должен резко нажимать на педаль сцепления и плавно отпускать ее. В этом момент из шланга будет выходить тормозная жидкость с пузырьками воздуха. Данную операцию повторяем до тех пор, пока воздух в системе не закончится.
  • Закручиваем штуцер цилиндра при нажатой педали сцепления.
  • В процессе прокачки, не забываем контролировать уровень жидкости в бачке и при необходимости доливаем ее.

На этом ремонтные работы по прокачке гидропривода сцепления на автомобиле Нива 2121 и 2131 завершены.

https://youtube.com/watch?v=sZtLYrdpbpg

Источники

  • http://niva-fr.ru/tormoza-obshhaya-statya/tormoznaya-zhidkost/
  • http://remladavaz.ru/kak-prokachat-tormoznuyu-sistemu-vaz-2121-niva-2131
  • http://remont-vaz2106.ru/niva-2121-2131-prokachka-gidroprivoda-scepleniya

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

«ШЕВРОЛЕ-НИВА»

К слову, перед испытаниями шин на автомобилях без ABS мы каждый раз немного подстраиваем регулятор с учетом состояния дороги (снег, лед, асфальт), добиваясь блокировки задних колес чуть позже передних. Не будем нарушать традицию. Нашей «Шниве» оказался впору зазор между щечками регулятора в 16 мм, который и выставили упорным винтом.

Несколько торможений, и тормозной путь с 80 км/ч для машины с частичной нагрузкой определен: 34,4 м. С полной же нагрузкой… 33,6! Почти на метр короче! При этом водитель отметил потяжелевшую педаль и быстрый нагрев тормозов, потребовавших охлаждения перед каждым замером. Запомним эти параметры и внесем в регулировку «колдуна» коррективы. Для начала уменьшим зазор до 8 мм. Теперь регулятор существенно ограничивает давление в задних тормозных механизмах, перенося почти всю тяжесть работы на передние.
