Ремонт вентилятора ВАЗ

Задумывались ли вы когда-нибудь, почему ваш ВАЗ может перегреться в жаркий день? Ведь около 80% проблем с перегревом двигателя связаны именно с системой охлаждения, а ключевую роль в ней играет вентилятор. Ремонт вентилятора ВАЗ – задача вполне выполнимая своими руками, если знать, с чего начать. В этой статье я поделюсь своим опытом и расскажу, как диагностировать, ремонтировать и даже заменить систему управления вентилятором ВАЗ, чтобы ваш автомобиль всегда оставался в отличной форме.

Принцип работы системы управления вентилятором ВАЗ – описание САУО, датчиков, реле, вентилятора, схема

Система управления вентилятором ВАЗ, или САУО, – это комплекс устройств, который следит за температурой двигателя и включает вентилятор охлаждения, когда это необходимо. В её состав входят датчик температуры охлаждающей жидкости, реле вентилятора, блок управления вентилятором (САУО) и сам вентилятор. Датчик температуры передает информацию о температуре охлаждающей жидкости в блок управления. Если температура превышает заданное значение, блок управления подает сигнал на реле, которое включает вентилятор. В современных ВАЗах, особенно с инжекторными двигателями, управление вентилятором осуществляется через электронный блок управления (ЭБУ), который анализирует данные с различных датчиков. Это позволяет более точно регулировать работу вентилятора и предотвращать перегрев двигателя.

Возможные причины неисправности вентилятора ВАЗ – перечень типичных поломок: неисправен вентилятор, САУО, датчик температуры, реле, предохранитель, проводка

Не работает вентилятор? Не спешите паниковать! Причин может быть множество. Я сам сталкивался с тем, что порой проблема оказывается совсем не в самом вентиляторе. Вот наиболее распространенные:

1. Неисправен вентилятор: Износ щеток, обрыв обмотки, механическое повреждение.
2. Неисправен САУО: Выход из строя электронных компонентов.
3. Неисправен датчик температуры: Неправильные показания температуры.
4. Неисправно реле вентилятора: Не срабатывает или срабатывает с задержкой.
5. Перегорел предохранитель: Самая простая, но часто встречающаяся причина.
6. Обрыв или короткое замыкание проводки: Повреждение изоляции, окисление контактов.
7. Проблемы с заземлением: Плохой контакт массы.
8. Неисправен термостат: Неправильная циркуляция охлаждающей жидкости.

Ошибкой новичков часто является замена вентилятора, когда проблема кроется в проводке или реле. Поэтому, прежде чем покупать новую деталь, тщательно проверьте все остальные компоненты системы.

Диагностика системы управления вентилятором ВАЗ – пошаговая инструкция с использованием мультиметра, проверка предохранителей, реле, датчиков, САУО

Диагностика – это ключ к успешному ремонту. Я всегда начинаю с простого – с проверки предохранителей. Если предохранитель цел, переходим к реле. Для проверки реле потребуется мультиметр. Убедитесь, что на реле приходит напряжение при включенном зажигании и высокой температуре двигателя. Далее проверяем датчик температуры. С помощью мультиметра измеряем сопротивление датчика при разной температуре охлаждающей жидкости. Если сопротивление не соответствует норме, датчик необходимо заменить. Проверку САУО лучше доверить специалисту, так как для этого требуется специальное оборудование. Но можно визуально осмотреть плату на предмет повреждений и окисления контактов. И, конечно, не забываем про проводку. Тщательно осматриваем провода на предмет обрывов и коротких замыканий.

Пример из жизни: Однажды ко мне обратился знакомый с проблемой перегрева двигателя. Он уже успел заменить вентилятор и термостат, но проблема осталась. После тщательной диагностики оказалось, что причиной был обрыв провода, идущего к датчику температуры. Простое восстановление проводки решило проблему.

Необходимые инструменты и материалы – список инструментов, запчастей, расходников, артикулы

Для ремонта системы управления вентилятором ВАЗ вам понадобятся:

• Мультиметр
• Набор ключей и отверток
• Плоскогубцы
• Кусачки
• Изолента
• Провода
• Предохранители
• Реле
• Датчик температуры (артикул 2108-8090)
• Вентилятор (артикул 2108-8113)
• САУО (артикул 2111-8119)
• Очиститель контактов
• Смазка для электрических контактов

Не забудьте про средства индивидуальной защиты – перчатки и очки.

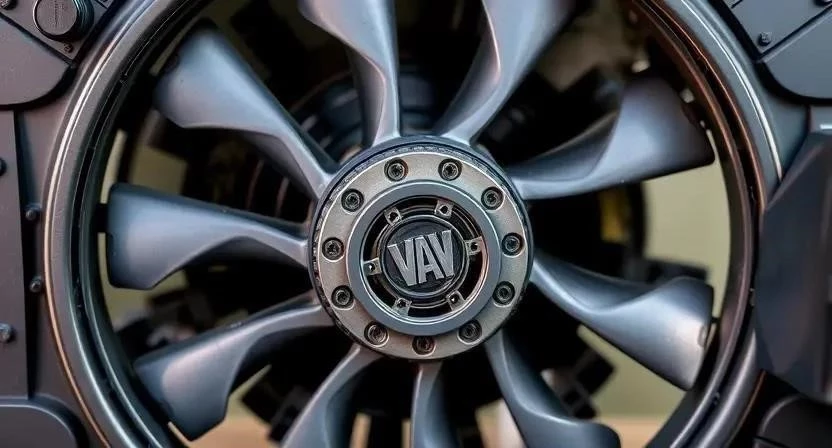

Замена вентилятора ВАЗ – пошаговая инструкция с фото, нюансы, ошибки

Замена вентилятора – процедура несложная, но требующая аккуратности. Сначала отсоединяем проводку от вентилятора. Затем откручиваем крепежные болты. Важно запомнить порядок отсоединения проводов и расположение болтов, чтобы при установке нового вентилятора не возникло проблем. При установке нового вентилятора убедитесь, что он правильно установлен и надежно закреплен. После установки подключаем проводку и проверяем работу вентилятора. Ошибкой новичков часто является установка вентилятора неправильно, что приводит к его быстрому выходу из строя.

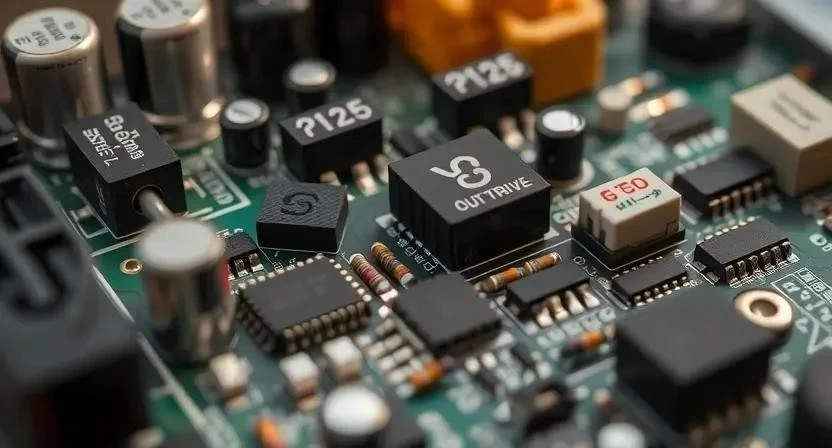

Ремонт блока САУО ВАЗ – проверка компонентов, пайка, замена элементов, рекомендации

Ремонт САУО – задача для опытных радиолюбителей. Необходимо проверить все компоненты на плате на предмет повреждений. Если обнаружены неисправные элементы, их необходимо заменить. Для этого потребуется паяльник и навыки пайки. Если вы не уверены в своих силах, лучше доверить ремонт САУО специалисту. Рекомендации: используйте качественные компоненты и соблюдайте технику безопасности при пайке.

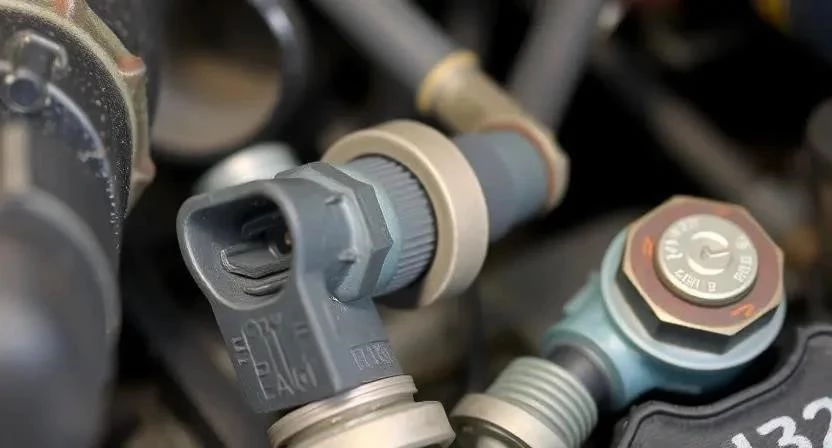

Замена датчика температуры ВАЗ – пошаговая инструкция, выбор датчика

Замена датчика температуры – простая процедура. Сначала сливаем охлаждающую жидкость. Затем откручиваем старый датчик и устанавливаем новый. При выборе датчика обращайте внимание на его характеристики и совместимость с вашим автомобилем. После установки датчика заливаем охлаждающую жидкость и проверяем работу системы.

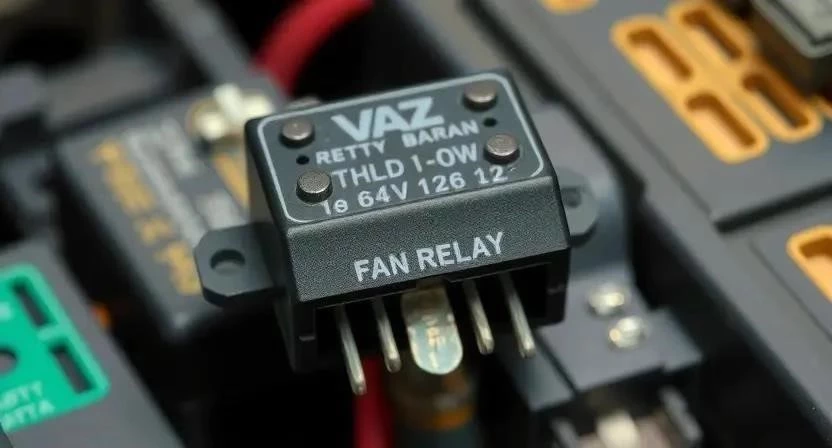

Замена реле вентилятора ВАЗ – пошаговая инструкция, выбор реле

Замена реле вентилятора – также простая процедура. Находим реле вентилятора в блоке предохранителей. Отсоединяем старое реле и устанавливаем новое. При выборе реле обращайте внимание на его характеристики и совместимость с вашим автомобилем.

Проверка проводки системы управления вентилятором ВАЗ – поиск обрывов, коротких замыканий

Проверка проводки – важный этап диагностики. Тщательно осматриваем провода на предмет обрывов и коротких замыканий. Используем мультиметр для проверки целостности проводки. При обнаружении повреждений восстанавливаем проводку или заменяем поврежденные участки.

Профилактика неисправностей системы управления вентилятором ВАЗ – рекомендации по обслуживанию, замене охлаждающей жидкости

Чтобы избежать проблем с системой управления вентилятором, необходимо регулярно проводить профилактическое обслуживание. Рекомендуется заменять охлаждающую жидкость каждые 2 года. Также необходимо следить за состоянием проводки и контактов. Регулярная проверка и очистка контактов поможет предотвратить окисление и обеспечить надежную работу системы.

FAQ – ответы на часто задаваемые вопросы

Вопрос: Почему вентилятор включается сразу после запуска двигателя?
Ответ: Это может быть связано с неисправностью датчика температуры или блока управления вентилятором.

Вопрос: Почему вентилятор не включается при высокой температуре двигателя?
Ответ: Это может быть связано с неисправностью реле вентилятора, предохранителя или проводки.

Вопрос: Как проверить работоспособность датчика температуры?
Ответ: С помощью мультиметра измерьте сопротивление датчика при разной температуре охлаждающей жидкости.

Вопрос: Можно ли заменить САУО самостоятельно?
Ответ: Да, но это требует определенных навыков и знаний.

Вопрос: Как часто нужно менять охлаждающую жидкость?
Ответ: Рекомендуется менять охлаждающую жидкость каждые 2 года.

Вопрос: Что делать, если вентилятор шумит?
Ответ: Проверьте состояние лопастей вентилятора и подшипников. Возможно, потребуется замена вентилятора.

Вопрос: Как правильно выбрать реле вентилятора?
Ответ: Обращайте внимание на характеристики реле и совместимость с вашим автомобилем.

Таблица 1: Артикулы запчастей

Таблица 2: Сравнение стоимости ремонта (сервис vs. своими руками)

Таблица 3: Схема системы управления вентилятором ВАЗ

Таблица: Мифы и правда
