Регулировка сцепления на ваз-2107

Устройство механизма сцепления на ВАЗ 2107

Сцепление хотя и выполняет несложную задачу, состоит из множества составляющих деталей. Все детали имеют соответствующий ресурс, поэтому рано или поздно муфта сцепления нуждается в ремонте и регулировке. Прежде чем настроить сцепление на ВАЗ 2107, нужно разобраться с его конструктивными элементами.

Классические авто семейства ВАЗ оснащены механизмом сцепления сухого замкнутого типа. Состоит устройство из следующих элементов:

  1. Ведущая часть — это ведомый диск, имеющий шлицы для передачи момента перемещения на вал КПП. Это вращение передается при помощи трения, возникающего между накладками фрикционного типа с маховиком и нажимным диском.
  2. Неразборный механизм — этот узел называют корзиной, которая фиксируется к маховику.

В действие механизм сцепления на ВАЗ 2107 приводится за счет самой левой педали в салоне машины. В действие устройство приводится с помощью гидравлического привода. Основу гидропривода составляют следующие узлы:

Главный и рабочий цилиндры.
Вилки включения и выключения.
Подшипник выжимной.

Аналогичной конструкцией сцепления оснащены все классические модели ВАЗ, а также карбюраторные и инжекторные ВАЗ 2107. Отличие заключается лишь в наличии вспомогательного щитка на инжекторных моделях, назначением которого является защита от грязи. Чтобы представить, о чем идет речь, ниже приведена схема рассматриваемого устройства.

Как отрегулировать сцепление на классике

Производить настройку сцепления на семерке следует после того, как выполняются работы по установке механизма. При правильно выполненной процедуре настройки можно продолжить эксплуатацию машины, не беспокоясь о преждевременной поломке агрегата. Перед процессом регулировки понадобится проверить гидропривод на присутствие в нем воздуха. Воздух нужно удалить с помощью прокачки системы, и при потребности осуществить замену всей жидкости.

Если возникла необходимость провести регулировку рассматриваемого механизма на ВАЗ 2107, то ниже представлена подробная инструкция.

Демонтируем старый трос

  1. Сначала отыскиваем педаль привода узла сцепления.
  2. С оболочки троса извлекаем упор. Сама оплетка прикреплена к кронштейну педали. Манипуляция осуществляется весьма просто. Ключом на «8» выполняем банальное откручивание гайки, фиксирующей оболочку на кронштейне. «Победив» гайку, легко снимаем упор со шпильки.
  3. Теперь появляется подступ непосредственно к пальцу. На нем удерживается стопор, который извлекаем с помощью пассатижей (можно отверткой). После демонтажа обозначенного стопора снимаем узел компенсации диска сцепления (ведомого).
  4. Производим снятие пластиковой втулки, располагающейся на пальце педального привода. Нелишним будет визуальный осмотр ее состояния. При наличии видимых деформаций заменяем новым изделием. Перед монтажом втулки смазываем литолом поверхность пальца.
  5. Переходим к выниманию уплотнителя из тросовой оболочки.

В салоне Лада Калина весь перечень манипуляций выполнен, поэтому следующим этапом будет демонтаж элементов под капотом.

Действуем далее

  1. На трансмиссионном агрегате тянем наконечник троса к себе. Он без усилий должен выйти из посадочного зацепа.
  2. Теперь отворачиваем поводок, который снимаем с наконечника.
  3. Завершающим действием вытягиваем трос сцепления из кронштейна на трансмиссии.

Особенность модели Лада Калина — цельный кронштейн, а не разрезной. Здесь потребуется вывести трос из соответствующего отверстия кронштейна в направлении салона. Теперь рассматриваемый нами компонент снят.

Причины поломки сцепления ВАЗ 2107

Наибольшему износу подвергаются ведомые и ведущие диски.

Неисправность сцепления может быть вызвана следующими причинами:

  • износ, замасливание, дефекты на поверхности фрикционных накладок;
  • слишком большие зазоры или их отсутствие в приводе выключения сцепления;
  • попадание воздуха в систему гидропривода;
  • утечка жидкости из главного цилиндра и системы гидропривода;
  • ослабление заклепок;
  • деформация дисков;
  • заедание, износ шлицов ступицы ведомого диска, механизма привода сцепления;
  • износ подшипников;
  • неисправность пружин демпфера ведомого диска;
  • поломка вилки выключения или ее оттяжной пружины;
  • износ уплотнительных колец, чем нарушается герметичность.

Для устранения этих неполадок в каждом отдельном случае нужно менять изношенные детали, лучше заменить систему сцепления в сборе.

Визуальный осмотр диска

↑ Отличия сцепления на автомобилях ВАЗ-2112

На автомобилях с двигателем ВАЗ-2112 применяется сцепление с другими характеристиками нажимной пружины и пружин демпфера ведомого диска. Отличить это сцепление можно по отверстию в прорези лепестков нажимной пружины и пружинам демпфера ведомого диска, маркированным краской.

Диск ВАЗ-2112 той же размерности (200х140), что и ВАЗ-2110, но передает более высокий крутящий момент за счет усиленной нажимной пружины (в среднем на 12%). Диски 2112 можно ставить на «десятку». При этом несколько возрастает усилие на педали сцепления. «Десятые» диски на «двенадцатый» двигатель ставить нельзя.

Ход педали

С этого начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров.


Гайка и контргайка

Но с течением времени параметр увеличивается, поскольку накладка ведомого диска изнашивается.Это ведет к тому, что педаль немного поднимается. Замерить показатель не сложно.

  1. Откройте дверь, ведущую к водительскому месту в салоне.
  2. Присядьте, чтобы оказаться возле педалей.
  3. В коврик под педалью уприте обычную линейку, расположив ее перпендикулярно относительно педали сцепления.
  4. Замерьте расстояние от коврика до крайней точки педали, то есть максимальное расстояние.
  5. Если показатель составляет 16 сантиметров и больше, это говорит о срочной необходимости проведения настройки.

Замена сцепления

При замене корзины или диска без снятия коробки передач (КПП) не обойтись. То есть сама коробка может остаться практически на том же месте, ее необходимо будет лишь сдвинуть на расстояние, достаточное для выхода первичного вала коробки передач из корзины сцепления. Однако для более удобного проведения работ, и с целью визуальной ревизии и возможной замены таких элементов, как картер сцепления, сальник первичного вала КПП и задний сальник коленвала, коробку передач лучше снять.

Цена на запчасти ВАЗ 2107, которые, возможно, придется заменить в этом случае, не так уж высока, а время на повторную разборку для их замены будет стоить намного дороже. Работы производятся на смотровой яме, эстакаде или подъемнике. В общем, обо всем по порядку.

Для демонтажа сцепления, необходимо выполнить следующие подготовительные работы:

  1. Снятие стартера.
  2. Отсоединение рычага переключения передач от КПП.
  3. Снятие карданного вала.
  4. Отсоединение рабочего цилиндра сцепления и привода (гибкого вала) спидометра от КПП.
  5. Снятие клемм (фишки) с датчика, отвечающего за включение фонарей заднего хода.
  6. Демонтаж крепления выхлопной системы от КПП.
  7. Отвертывание болтов, которыми КПП прикрепляется к двигателю.
  8. Отсоединение задней подушки (траверзы), крепящей КПП к кузову.

Далее нужно отвести КПП от двигателя на расстояние, достаточное для выхода первичного вала из корзины сцепления и опереть ее на приемную трубу выхлопной системы автомобиля. Для полного снятия КПП необходимо перед отвертыванием болтов, прикрепляющих КПП к двигателю дополнительно отсоединить от выпускного коллектора приемную трубу (штаны).

Все работы по замене сцепления ВАЗ 2107 в таком же, или немного измененном порядке давно сняты на видео и выложены в интернет. Так что при желании с ним всегда можно ознакомиться.

Когда доступ к корзине сцепления ВАЗ 2107 получен, можно производить ее снятие и замену. Отвертываем болты, крепящие корзину к маховику, и снимаем сцепление.

При выполнении перечня работ необходимо обратить внимание на следующие моменты:

снимая стартер, можно не отсоединять от него электрические провода, при этом нужно прекратить подачу питания от аккумулятора;

перед тем как демонтировать карданный вал, необходимо отметить на нем расположение вилки шарнира по отношению к фланцу шестерни главной передачи;

отсоединяя гибкий вал привода спидометра нельзя допускать его чрезмерное изгибание;

в случае установки той же корзины сцепления, перед ее снятием необходимо заметить (мелом, краской, зубилом или кернером) ее положение относительно маховика для того, чтобы установить ее так же;

избежать деформации кожуха сцепления при демонтаже поможет равномерное отвертывание болтов крепления, по 1-2 оборота;

если при отвертывании болтов крепления корзины маховик проворачивается, для удержания его на месте можно воспользоваться монтировкой, как рычагом;

при последующей сборке важно правильно установить диск сцепления. Его больший выступ должен быть обращен к корзине.

Особенности

Диски сцепления Валео PHC, 832. 160. 801502 и другие модели выпускаются более 80 лет. Комплекты Valeo, чьим производством занимается компания из Парижа, иногда называют «женскими», поскольку их применение обеспечивает мягкость при переключении передач и торможении, а также плавность хода.

Продукты производителя характеризуются высоким ресурсом эксплуатации. Если при установке комплекта не будут допущены ошибки, то срок службы системы составит 150 тысяч километров пробега. При интенсивной эксплуатации сцепления Валео не перегреваются.

  1. При изготовлении систем сцепления используются последние технологии, что позволяет в итоге получить качественный и проверенный исследованиями продукт.
  2. Благодаря высокому качеству детали ее применение допускается при заводской сборке транспортного средства.
  3. В комплекте к товару идет подробная инструкция по монтажу сцепления. В ней подробно указываются не только шаги, которые должен выполнить автовладелец, но и продемонстрированы фотографии.

Пользователь Boroda73rus в своем ролике рассказал об оригинальных сцеплениях Valeo.

Как заменить трос на ВАЗ-2110?

Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.

При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:

  1. Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ;
  2. Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП.

Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой.

Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки

Обратите внимание, в какую сторону направлена плоскость кронштейна;

Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы.
Переходим в салон. Необходимо снять наконечник троса со штока крепления на педали. Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом.
Чтобы добраться до нее придется одной рукой удерживать педаль в исходном положении, а второй поддевать отверткой фиксатор, причем делать это надо аккуратно, чтобы после снятия не потерять его.

После этого скидываем наконечник со штока

Также желательно снять и проверить пластиковую втулку, установленную на штоке и если заметны следы сильного износа, при сборке заменить и ее;

Откручиваем гайку кронштейна крепления оплетки троса, расположенный под панелью и снимаем его со шпильки;

Вытягиваем трос в салон, причем аккуратно, поскольку на многих моделях через технологическое отверстие для протяжки привода проходят провода и важно их не повредить, и не оторвать от контактов;

Запускаем через отверстие новый трос, крепим его кронштейн, накидываем наконечник на шток педали и фиксируем его пластиной. Если в процессе снятия фиксатор затерялся, можно воспользоваться тонкой проволокой или скрепкой;
Закрепляем оплетку троса на кронштейне КПП и после этого заводим наконечник с упорной втулкой в рычаг вилки

На этом замена завершена и остается только провести регулировку;
Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.

Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.

Замена сцепления ВАЗ 2107

Быстро изменяющиеся нагрузки, высокие обороты, различные углы наклона — все эти условия эксплуатации предъявляют особые требования к качеству изготовления сцепления ВАЗ 2107 и его отдельных деталей, которые центрируются и балансируются только в заводских условиях. Замена сцепления — довольно сложная и трудоёмкая процедура, выполняемая на смотровой яме или эстакаде. Для работы потребуется:

  • комплект рожковых, накидных ключей и головок;
  • шлицевая и крестообразная отвёртки;
  • пассатижи;
  • чистая ветошь;
  • новый комплект сцепления (желательно оригинального исполнения).

Демонтаж КПП

Для обеспечения доступа к сцеплению необходимо снять коробку переключения передач. Демонтаж коробки состоит из следующих этапов:

  1. В моторном отсеке снимается минусовая клемма с аккумулятора, воздушный фильтр и откручивается верхний болт стартера.
  2. В салоне вытаскивается рычаг переключения скоростей.
  3. Из смотровой ямы откручивается приёмная труба выхлопной системы от коробки и кардан от главной передачи. При этом необходимо сделать мелом риски на фланцах кардана и редуктора заднего моста.
  4. Из смотровой ямы откручивается поперечина задней опоры КПП от днища.

  5. Откручиваются оставшиеся болты стартера и четыре болта крепления коробки к задней части блока.

  6. Снимается провод с датчика задней передачи и пассатижами откручивается тросик спидометра.

  7. Откручиваются два болта крепления рабочего цилиндра.
  8. Коробка отодвигается на такое расстояние, чтобы её ведущий вал вышел из корзины сцепления наружу. В качестве опоры для коробки можно использовать приёмную трубу выхлопной системы. Если необходимо опустить коробку массой 28 кг на землю, необходимо заранее открутить приёмную трубу от коллектора и отсоединить её от трубы резонатора.

Видео: демонтаж КПП ВАЗ 2107

Снятие сцепления

Демонтаж КПП обеспечивает доступ к сцеплению ВАЗ 2107. Для его снятия необходимо открутить шесть болтов крепления кожуха корзины к маховику. Чтобы не повредить кожух, все болты сначала равномерно ослабляются на 1–2 оборота. Сначала извлекается корзина, а затем — ведомый диск.

Осмотр элементов сцепления

После снятия сцепления необходимо тщательно осмотреть корзину, ведомый диск и нажимной подшипник на предмет повреждений и следов износа

Особое внимание следует обратить:

  • у ведомого диска — на состояние фрикционных накладок, демпферных пружин и гнёзд, а также шлицов ступицы;
  • у корзины — на состояние демпферных пластин, пружин, кожуха и нажимного диска;
  • у нажимного подшипника — на люфт роликов и посадочного места стакана.

Отдельные элементы сцепления ремонту не подлежат, а заменяются в комплекте. Если на рабочих поверхностях маховика, ведомого и нажимного дисков обнаружены следы масла, следует проверить состояние сальников коленвала и первичного вала коробки. Изношенные и повреждённые резиновые элементы при этом обязательно заменяются. Кроме этого, следует внимательно осмотреть вилку включения и выключения сцепления. Если на её концах имеются следы износа, вилку нужно заменить.

Установка сцепления

Установка сцепления на ВАЗ 2107 осуществляется в следующем порядке.

  1. Ведомый диск выступающей частью ступицы прикладывается к маховику.

  2. В подшипник маховика вставляется оправка таким образом, чтобы шлицевая часть ведомого диска зашла на соответствующий диаметр. Положение диска при этом центрируется.

  3. Корзина устанавливается на направляющие штифты. При этом отверстия для затяжных болтов в маховике и кожухе должны совпасть.
  4. Равномерно затягиваются шесть болтов крепления корзины к маховику.
  5. Из отцентрированного ведомого диска рукой извлекается оправка.

Коробка передач устанавливается в обратном демонтажу порядке. Перед этим необходимо смазать гладкую и шлицевую часть первичного вала коробки ШРУС 4 или солидолом. Если ведомый диск отцентрирован правильно, КПП легко установится на своё место.

Регулировка сцепления ВАЗ 2107

Регулировка сцепления — обязательный этап после устранения неисправностей или замены. При демонтаже КПП, корзины, ведомого диска обычно откручивается шток РЦС, поэтому после сборки регулировку нужно проводить заново. Это также необходимо, если в процессе эксплуатации авто по той или иной причине нарушился механизм включения/выключения сцепления. Произвести регулировку самостоятельно довольно просто. Для этого потребуется смотровая яма, эстакада или подъёмник.

Инструмент и материалы

  • рожковые гаечные ключи на 8, 10, 13 и 17;
  • мерная линейка или строительный уголок с делениями;
  • пассатижи;
  • клещи «Кобра»;
  • водоотталкивающий состав WD-40.

Регулировку муфты сцепления проводят после прокачки гидропривода.

Регулировка свободного хода педали

Свободный ход педали должен составлять от 0,5 до 2,0 мм. Регулируется он из салона автомобиля изменением вылета ограничителя педали сцепления.

Порядок действий при этом следующий

  1. Одним ключом на 17 ослабляем на 2–3 оборота контргайку, а другим таким же ключом, вращая головку ограничителя, изменяем его длину.

Регулировка свободного хода штока вилки

Свободный ход штока вилки представляет собой зазор между выжимным подшипником и пятой диафрагменной пружины нажимного диска. Его регулировка проводится на смотровой яме или подъёмнике следующим образом.

  1. Для удобства контроля свободного хода вилки нужно пассатижами снять концы возвратной пружины с вилки сцепления и с пластины под крепёжными болтами рабочего цилиндра.

Регулировка штока вилки

Резьбовая часть штока не защищена от воздействия грязи и влаги, поэтому регулировочная гайка и контргайка могут сразу не открутиться. Рекомендуется, очистив шток от грязи, нанести на резьбовую часть средство WD-40. Затем предлагается выполнить следующие действия.

  1. Удерживая ключом на 17 регулировочную гайку, ключом на 13 ослабляем контргайку на 2–3 оборота.

После регулировки рекомендуется проверить работу муфты сцепления. Для этого необходимо:

  • завести и прогреть двигатель до рабочей температуры;
  • выжать педаль сцепления и включить первую передачу;
  • выключить первую передачу и включить заднюю.

Видео: регулировка гидропривода сцепления ВАЗ 2107 своими руками

Неисправное сцепление может доставить много хлопот владельцам ВАЗ 2107. Поэтому специалисты рекомендуют постоянно прислушиваться к посторонним шумам, стукам, вибрациям при переключении передач во время движения. Самостоятельно отрегулировать гидропривод довольно просто. Для этого потребуется лишь минимальный набор слесарных инструментов и тщательное следование советам профессионалов.

Источник

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника

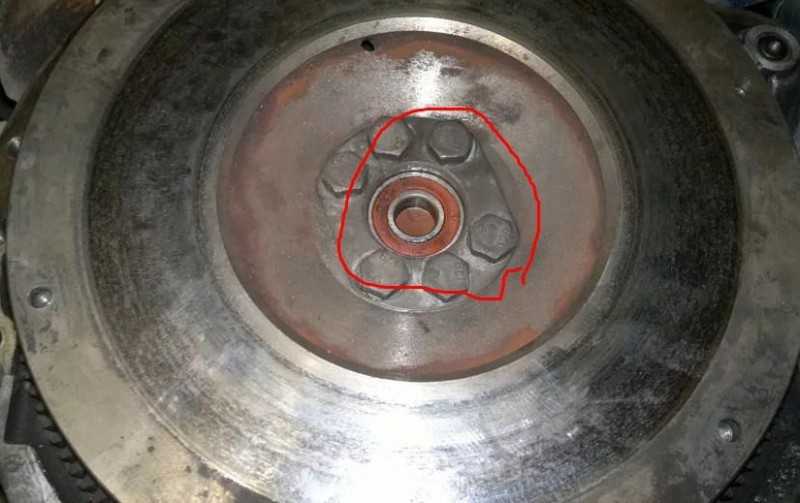

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Заключение.

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

На этом у меня сегодня все.

Типичные неисправности сцепления

Зачастую неисправность корзины – это искривление или обрыв ее лепестков, потеря упругости нажимных пружин. В некоторых случаях корзину удастся отремонтировать. Диск сцепления ВАЗ 2107 требует ремонта или замены при его деформации, износе, обрыве или существенных задирах фрикционных накладок, ослаблении или изломе демпферных пружин. Вышедший из строя выжимной подшипник заменяется новым, ремонту он не подлежит.

Сопутствующими неисправностями, которые могут быть обнаружены при ремонте или замене сцепления, является подтекание масла через сальник коленвала или первичного вала КПП, износ приводной вилки или рабочего цилиндра сцепления. Подтекание масла через сальники вызывает замасливание ведомого диска, что может вызвать его пробуксовку. Признаками того, что сцепление ВАЗ 2107 буксует, является уменьшение тяги и динамики при разгоне, а также появление специфического запаха.

Кроме того, пробуксовку сцепления может вызвать и чрезмерный износ фрикционных накладок. Сальники заменяются новыми. Ведомый диск при износе накладок тоже проще заменить, хотя раньше самостоятельно клепали на старый диск новые накладки. Стоимость нового диска сцепления ВАЗ 2107 при его замене просто смешна в сравнении с той работой, которую необходимо выполнить при восстановлении накладок.

Выход из строя приводной вилки связан с ее износом или поломкой. При замене вилки сцепления ВАЗ 2107 снимать КПП не требуется, если немного сточить ее концы, для того, чтобы вилка смогла зайти под прижимную пружину. Производя замену вилки, необходимо будет демонтировать рабочий цилиндр сцепления, и отвести его в сторону на шланге, но это все равно потребует меньших трудозатрат, чем при снятии КПП. Дополнительно потребуется изготовить крюк, которым нужно будет поддевать пружину при монтаже узла.

Не слишком удобная операция, но она осуществима. Нужно отметить, что замена сцепления ВАЗ 2107 с инжектором практически ничем не отличается от карбюраторных моделей. После ремонта и замены сцепления потребуется проверка его работы и, при необходимости, регулировка.

Любые нарушения в работе автомобиля, включая неисправности тормозной системы, в обязательном порядке требуют диагностики. Так, если ваш автомобиль «как-то не так» себя ведет на дороге, то, возможно, вам понадобится замена сцепления на ВАЗ 2107. Кстати, существуют конкретные рекомендации от автомобильных производителей, указывающие, после какого пробега следует осуществлять замену сцепления. Однако сроки, указанные в этих рекомендациях весьма условны, поскольку в данном случае очень многое зависит от стиля вождения, эксплуатационной нагрузки и прочего.

↑ Устройство сцепления ВАЗ 2110 и привод сцепления в сборе


1 – оболочка троса; 2 – нижний наконечник оболочки троса; 3 – кронштейн крепления троса; 4 – защитный чехол троса; 5 – нижний наконечник троса; 6 – регулировочная гайка; 7 – контргайка; 8 – поводок троса; 9 – вилка выключения сцепления; 10 – кожух сцепления; 11 – болт крепления сцепления к маховику; 12 – ведущий диск; 13 – маховик; 14 – ведомый диск; 15 – первичный вал коробки передач; 16 – нижняя крышка картера сцепления; 17 – картер сцепления; 18 – нажимная пружина; 19 – подшипник выключения сцепления (выжимной подшипник); 20 – фланец муфты подшипника; 21 – втулка муфты подшипника; 22 – уплотнитель; 23 – верхний наконечник оболочки троса; 24 – верхний наконечник троса; 25 – кронштейн педали сцепления; 26 – пружина педали сцепления; 27 – педаль сцепления; 28 – упорная пластина

Когда нужна регулировка

Отправлять автомобиль в гараж и приступать к подстройке системы сцепления вашего ВАЗ 2110 нужно сразу, как только вы замечаете признаки отклонения от нормальной работы узла.

Педаль может работать слишком туго, либо проваливаться при малейшем нажатии. Обе ситуации говорят о том, что требуется провести регулировку сцепления.

Вообще работа выполняется в два этапа:

  • Проверяется ход сцепления;
  • Проводится непосредственно сама настройка.

Но первое, с чего вам следует начать — это изучение самого главного инструмента по ремонту всех узлов, агрегатов и механизмов ВАЗ 2110. Разумеется, мы говорим про руководство по эксплуатации. Откройте его на разделе сцепления, изучите основные нюансы, поймите суть узла, его конструкцию, принцип работы, после чего ознакомьтесь с процессом регулировки.

Теперь мы поговорим про два основных этапа настройки.

Регулировка привода выключения сцепления

В приводе выключения сцепления выполняются следующие регулировки:

устанавливается зазор 0,1–0,5 мм между толкателем и поршнем главного цилиндра (см. рис. Педаль и главный цилиндр привода сцепления ). Этот зазор, необходимый для полного выключения сцепления, регулируется ограничителем 14 педали сцепления. Зазор определяется свободным ходом педали, равным 0,4–2 мм;

свободный ход толкателя рабочего цилиндра, равный 4–5 мм, регулируется гайкой 5 (см. рис. Рабочий цилиндр и вилка выключения сцепления ), которая фиксируется контргайкой 6. Величина свободного хода толкателя контролируется специальным шаблоном.

После выполнения указанных регулировок свободный ход педали сцепления, до начала выключения сцепления, должен составлять 25–35 мм.

Прокачка гидропривода сцепления

О воздухе в гидроприводе сцепления говорит неполное выключение сцепления, а также «мягкость» педали сцепления.

Удаление воздуха из гидропривода

1. Очистите бачок и штуцер для прокачки от пыли и грязи.

2. Проверьте уровень жидкости в бачке гидропривода и при необходимости долейте жидкость.

3. Наденьте на головку штуцера 9 (см. рис. Рабочий цилиндр и вилка выключения сцепления ) рабочего цилиндра шланг и погрузите его нижний конец в сосуд с жидкостью для гидропривода (30–50 г).

4. Резко нажмите 3–5 раз на педаль сцепления с интервалами между нажатиями 2–3 с и, удерживая педаль в нажатом положении, отверните штуцер 9 на 1/2–3/4 оборота, вытесняя нажатием на педаль находящуюся в системе жидкость вместе с воздухом через шланг в сосуд.

5. После того, как педаль сцепления достигнет крайнего переднего положения и истечение жидкости через шланг прекратится, заверните штуцер до отказа.

6. Повторите указанные операции до полного выхода пузырьков из шланга.

7. Придерживая педаль сцепления нажатой, заверните штуцер до упора и снимите шланг, наденьте колпачок на штуцер, предварительно вытерев его насухо.

При прокачке следите за уровнем жидкости в бачке гидропривода. Он должен быть выше отверстия трубки, соединяющей бачок с главным цилиндром сцепления. Конец шланга для прокачки должен быть постоянно погружен в жидкость.

После прокачки доведите уровень жидкости в бачке до нижней кромки заливной горловины.

Если, несмотря на продолжительную прокачку, из шланга будут выходить пузырьки воздуха, проверьте надежность крепления соединений, выясните, нет ли на трубках трещин или подтекания в соединениях со штуцерами. Возможно проникновение воздуха через поврежденные уплотнительные кольца главного или рабочего цилиндров.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
