Самостоятельно меняем диодный мост на ваз 2107

Проверка диодного моста генератора ВАЗ

Одной из причин неисправности генератора может быть сгоревший диодный мост (выпрямительный блок генератора). В этом случае аккумулятор будет недополучать заряд, либо наоборот получит перезаряд. Рассмотрим несколько способов, как проверить диодный мост своими руками.

Выпрямительные диоды генератора играют роль одностороннего клапана, пропускающего ток только в одном направлении, тем самым блокируя протекание электрического тока из бортовой сети автомобиля к обмоткам статора.

Таким образом, исправный полупроводниковый диод проводит ток только в одном направлении. Если он не проводит тока или проводит ток в обоих направлениях, значит диод неисправен.

Диоды перегорают из-за попадания влаги, либо от неправильного прикуривания автомобиля зимой (когда перепутаешь плюс с минусом). Перед началом работ следует снять диодный мост генератора.

Проверка выпрямительного блока генератора со снятием и разборкой

Диодный мост генератора следует снять и включить мультиметр в режим проверки диодов.Проверка вспомогательных диодов генератора:

  1. Подсоединяем щуп положительного вывода мультиметра к общей шине вспомогательных диодов (1), а щуп отрицательного вывода — к выводу проверяемого диода (2). Если диод исправный, значит показания прибора будут стремится к бесконечности;
  2. Меняем щупы тестера местами. Если диод исправен, значит показания прибора будут несколько сотен Ом.

Проверка других двух дополнительных диодов выпрямительного блока производиться аналогично; Проверка силовых диодов диодного моста генератора:

  1. Подсоединить щуп отрицательного вывода прибора к пластине диодного моста, в которую запрессован диод, а щуп положительного вывода — к выводу диода. Исправный диод не должен пропускать ток, то есть показания на приборе должны стремится к бесконечности;
  2. Меняем щупы тестера местами. Если диод исправен, то омметр должен показать сопротивление в несколько сотен Ом.

Аналогично проверяем другие силовые диоды выпрямительного блока генератора.

Проверка диодного моста генератора без снятия

Потребуется:

  1. Снять защитный кожух генератора.
  2. Отсоединить вывод «Б» регулятора от клеммы «30» генератора
  3. Отсоединить провод от вывода «В» регулятора напряжения.
  4. Лампа 1..5, 12В.

Три диода с красной меткой создают на корпусе «плюс» выпрямленного напряжения. Они «положительные» и запрессованы в одну пластину диодного моста, соединенную с выводом «30» генератора. Другие три диода с черной меткой создают на корпусе «минус» выпрямленного напряжения. Они «отрицательные» и запрессованы в другую пластину выпрямительного блока, соединенную с «массой».

Проверка диодного моста производится по порядку описанному ниже.

Проверка положительных и отрицательных диодов на замыкания:

Подсоединить «плюс» от аккумулятора через лампу к зажиму «30» генератора, а «минус» к корпусу генератора. Если лампа горит, то «отрицательные» и «положительные» диоды имеют короткое замыкание.

Проверка отрицательных диодов на короткое замыкание:

Соединяем «плюс» аккумулятора через лампу с одним из болтов крепления диодного моста, а «минус» с корпусом генератора. Если лампа горит — значит есть короткое замыкание в одном или нескольких «отрицательных» диодах (замыкание витков обмотки статора на корпус генератора, либо короткое замыкание вентилей).

Проверка положительных диодов на короткое замыкание:

Подключить «плюс» аккумулятора через лампу с зажимом 30 генератора, а «минус» — с одним из болтов крепления выпрямительного блока. Есть есть замыкание одного или нескольких положительных диодов, значит лампа будет гореть.

Проверка дополнительных диодов на короткое замыкание:

Соединить «плюс» аккумулятора через лампу к выводу «61» генератора, а «минус» к одному из болтов крепления диодного моста. Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверяя каждый диод в отдельности.

Если проблема найдена, значит следует заменить диодный мост генератора. Если он исправен, значит причины недуга могут быть в других элементах генератора.

Приходилось ли Вам выполнять проверку диодного моста генератора самостоятельно?

Источник фото:Ключевые слова: xn--2111-43da1a8c.xn--p1ai

Краткое описание, принцип действия генератора

Автомобильный генератор представляет собой электрическую машину, использующую механическую энергию силового агрегата для вырабатывания электротока. Современные автомашины комплектуются электрогенераторами переменного тока.

Основной задачей генераторного блока является поддержание рабочего напряжения бортовой сети автомашины, зарядка аккумуляторной батареи после запуска двигателя. Традиционно, прибор располагается в передней части моторного отсека, приводится в движение посредством ременной передачи от коленчатого вала силового агрегата.

Основные компоненты генератора ваз 2112

Металлический корпус, выполненный из двух крышек, стягивается длинными болтами, защищает обмотки от механического воздействия. В качестве материала выбран сплав алюминия, обладающий всеми необходимыми качествами: лёгкость, достаточная прочность, невосприимчивость к магнитным полям, высокая теплоотдача.


Основные компоненты генератора ваз 2112: 1 – кожух; 2 – вывод «В+» для подключения потребителей; 3 – помехоподавляющий конденсатор 2,2 мкФ; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – выводы обмотки статора; 8 – регулятор напряжения; 9 – щеткодержатель; 10 – задняя крышка; 11 – передняя крышка; 12 – сердечник статора; 13 – обмотка статора; 14 – дистанционное кольцо; 15 – шайба; 16 – конусная шайба; 17 – шкив; 18 – гайка; 19 – вал ротора; 20 – передний подшипник вала ротора; 21 – клювообразные полюсные наконечники ротора; 22 – обмотка ротора; 23 – втулка; 24 – стяжной винт; 25 – задний подшипник ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – отрицательный диод; 29 – положительный диод; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов).

Статор набран из плотно прижатых металлических пластин для борьбы с токами Фуко. Статорные обмотки располагаются в тридцати шести пазах, прорезанных в пластинах.

Ротор создаёт вращающееся магнитное поле. Представляет собой сердечник с обмотками из медных, лакированных проводов, вращается на закрытых, необслуживаемых шарикоподшипниках.На вал надеты медные кольца, соединённые с обмоткой возбуждения, крыльчатка охлаждающего вентилятора, шкив клиновидного, ременного привода.

Узел графитовых щёток исполняет роль передаточного звена между обмоткой возбуждения и аккумуляторной батареей, цепью самовозбуждения.

Блок выпрямительных диодов, собранный по схеме Ларионова, преобразует трёхфазное напряжение в постоянное питание электросети. Схема из девяти диодов собрана на двух металлических обоймах, используемых для отвода тепла в процессе работы. Шесть основных диодов работают на электропитание бортовой сети. Дополнительные, полупроводниковые вентили питают обмотку возбуждения после выхода генератора на стабильные обороты, препятствуют разряду аккумулятора при остановленном двигателе.

Регулятор напряжения контролирует стабильность сетевого напряжения при различных оборотах мотора, выполняет температурную компенсацию заряда батареи в зависимости от параметров окружающей среды.

Алгоритм работы генератора ваз 2112

Водитель поворачивает ключ в замке зажигания. Создаётся цепь питания обмотки возбуждения от аккумуляторно батареи. Стартер вращает маховик коленчатого вала. Одновременно через клиноременную связь начинает вращаться ротор генератора. Магнитное поле, создаваемое роторными, токовыми рамками, пронизывает обмотки статора. Вырабатывается наведённое электричество. На выводных контактах прибора появляется переменное напряжение. За время запуска двигателя стартером генератор успевает набрать необходимые обороты. Обмотка ротора переключается на питание от схемы самовозбуждения.

Выпрямительный модуль занимается созданием постоянного тока. Аккумулятор переходит в режим заряда. Регулятор напряжения удерживает параметры электросети в заданных пределах.

Процесс замены диодного моста на ВАЗ 2107

Перед тем как приступить к работе, подберём необходимые инструменты. Вот что нам потребуется:

  • ключ рожковый на 17;
  • ключ рожковый на 19;
  • торцовая головка на 8;
  • торцовая головка на 10 с длинным воротком;
  • плоская отвёртка;
  • новый диодный мост для ВАЗ 2107 (стоимость около 400 рублей);
  • молоток.

Последовательность действий

Приступая к работе, следует понимать следующее: прежде чем снимать диодный мост, сначала придётся снять генератор и разобрать его практически полностью. Без этого до диодного моста добраться не удастся.

  1. Рожковым ключом на 19 откручивается крепёжная гайка, удерживающая генераторную скобу. Генератор снимается.

Видео: меняем диодный мост на ВАЗ 2107

Один знакомый механик, разбиравший диодный мост «семёрки» на моих глазах, несколько раз заострял внимание на следующем нюансе: если уж разобрал генератор — изволь проверить не только диодный мост, но и всё остальное. А особое внимание нужно уделить генераторным подшипникам

Их обязательно надо проверить на предмет смазки и люфта. Если обнаружился даже очень незначительный люфт — подшипники пора менять. Причём именно «подшипники», а не подшипник. Это второй важный нюанс: ни в коем случае нельзя оставлять в вазовском генераторе один старый подшипник и один новый, потому что прослужит такая конструкция очень и очень недолго. Решил менять генераторные подшипники — меняй все. Или не трогай их вовсе.

Как определить исправность генератора

Информация о состоянии работы основного агрегата, отвечающего за выработку электрической энергии в машине, для удобства автомобилистов выводится на приборную панель. Значок на панели приборов, напоминающий аккумулятор после запуска силового агрегата транспортного средства должен гаснуть. Это обозначает, что питание основных электрических узлов было переключено с аккумуляторной батареи на генератор. Если индикатор не гаснет – это свидетельствует о поломке в электрической цепи. Также на проблемы может указывать недостаточный заряд аккумулятора ввиду недополучения нормального номинала тока.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Проверка диодного моста при помощи лампочки

Естественно мультиметр имеется не у каждого автовладельца и поэтому нужно знать, как проверить генератор транспортного средства подручными средствами? Для этого нужно два куска электрического провода и автомобильная лампа. Сама проверка подразумевает следующие несложные действия:

  1. Снимается защитный кожух генератора и на минусовую клемму аккумуляторной батареи подключается пластина диодного моста.
  2. Провод от одного конца лампочки подключается к плюсу аккумуляторной батареи, а вторым нужно поочерёдно прикасаться к клеммам оставшихся диодов и к местам подключения обмотки стартера.
  3. Если на любом выводе диода лампа загорается, значит, этот элемент вышел из строя и его нужно поменять.

В некоторых случаях может потребоваться проверка диодного моста на обрыв, для чего нужно провести следующие манипуляции:

  1. Провод от минусового контакта лампочки подсоединяется к минусу аккумуляторной батареи и в аналогичной последовательности с проверкой на пробой диодов, проводится их тестирование. Единственное что в такой ситуации лампочка должна постоянно гореть.
  2. Если в процессе проверки на любой из клемм диодов лампочка не загорелась или её свет очень тусклый, то произошёл обрыв детали и её придётся поменять.

Выявить, почему возникают неисправности в диодном мосту генератора можно самостоятельно в условиях гаража. При этом потребуется обычный тестер, который есть практически у каждого автолюбителя или автомобильная лампочка с двумя проводами.

Какие неисправности могут возникнуть в генераторе

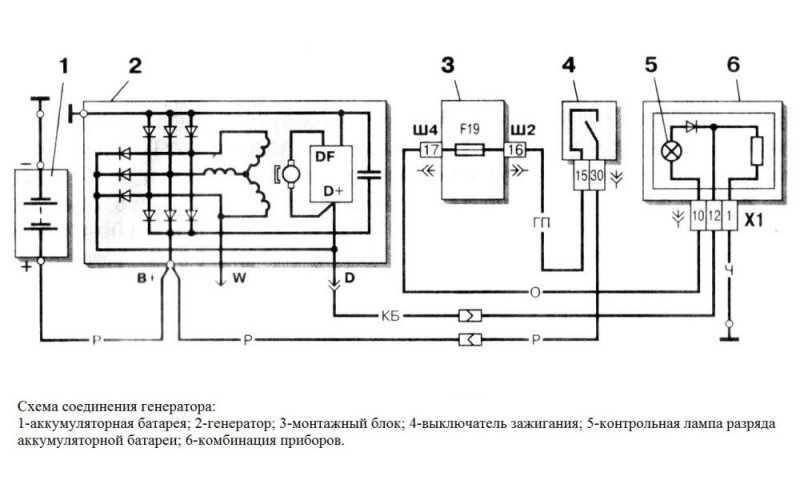

В чем могут быть неисправности генератора, когда при включении зажигания лампочка мигает или не включается вообще и не функционируют приборы контроля? Следует посмотреть, в порядке ли предохранитель, который находится в монтажном блоке. Если произошел обрыв в цепи питания, может быть следующее:

  • нарушен провод «О» с проводами от монтажного блока к приборам;
  • произошли поломки провода «ГП» с проводами от переключателя зажигания до данного блока.

Если аккумуляторная батарея оказывается разряженной, то напряжение генератора не даст нужной цифры.

А причина может крыться в том, что перегорела контрольная лампа, а может, контакты патрона недостаточно прижаты к печатной плате. В этом случае производится замена лампы или неисправных контактов.

Следует посмотреть, не получился ли обрыв в цепи, соединяющей штекер «D» генератора и приборы. Если все именно так, то надо посмотреть соединения «КБ».

От щеток тоже много зависит, если генератор ВАЗ 2110 не выдает требуемую мощность. Они могут износиться, зависнуть, могут окислиться контактные кольца, тогда нужно заменить весь щеткодержатель вместе со щетками. Окисленные части протирают бензином.

От контактных колец могут отпаяться выводы обмотки генератора, которые нужно припаять или выровнять поверхность ротора генератора.

Может случиться короткое замыкание в вентилях, придется сменить выпрямитель. Если шумит генератор, значит, есть поломки — повреждены подшипники; если генератор шумит слишком сильно, надо проверить статор.

Но когда выдает генератор 2110 не 14,2 В, как должен, требуется запустить двигатель — пусть он поработает какое-то время. За несколько минут, нажимая на педаль газа, нужно довести обороты коленвала до 3000 об/мин. Теперь должны работать все функции, после этого измеряется напряжение на выводе аккумуляторной батареи.

Напряжение в этот момент должно быть больше отметки в 13 В. Другие цифры свидетельствуют о том, что возникли поломки в обмотке, возможно, произошло замыкание. Проверить нужно и регулятор напряжения со щетками; может быть, причина кроется в окислении колец обмотки генератора.

Регулятор напряжения проверяют, отключив все функции, но оставив дальние фары. Теперь нужно снова измерять напряжение, наблюдая, какое оно сейчас. Настроение улучшится, если прибор покажет цифры 13,2-14,7 В.

Генератор может недозарядиться, если всего лишь раскрутился шкив, а при больших нагрузках он начинает прокручиваться.

Выдавать на холостом ходу в норме надо 14,2 В. С помощью мультиметра сделайте замер, но перед этим нужно проверить вход и выход. Бывалые мастера советуют взять сварочный кабель, прикрепить минус на мотор, плюс вывести на генератор. Если результат отрицательный, генератор нужно менять.

Постоянный недозаряд АКБ или её абсолютная разрядка в самый неподходящий момент — головная боль многих автовладельцев. Одним из источников этих проблем может быть генератор. Но как его проверить? Возможно, дело совсем не в нём? Давайте вместе разберёмся, сколько должен вырабатывать генератор для нормального функционирования всех систем автомобиля и поддержания АКБ в заряженном состоянии.

Как определить неисправности у генератора

Признаки неисправности диодного моста генератора. Автомобильный генератор и генератор, бытовой электрической станции аналогичны. Соответственно и принцип поиска неисправностей и ремонта однотипны. Единственное отличие в том, что в составе автомобильного генератора присутствует выпрямитель и регулятор напряжения, так автомобильная сеть рассчитана на 12 Вольт. В статье рассмотрены неисправности генератора, и как их можно устранить своими руками. В автомобиле предусмотрена контрольная лампа, которая может оповестить вас о том, что прекращена подача тока от генератора. Если это произошло нужно убедиться, что датчик исправен и лампа правильно подсоединена.

Часто случается, что для этих ламп используется плохой разъем или выходит из строя управляющее реле. Также возможно, что у вас неисправен аккумулятор, заряжающие клеммы или он просто разряжен. При большом потреблении энергии, например, при максимальном использовании осветительных приборов, зарядки или оставленной на ночь включенной магнитоле. Неисправности генератора могут появиться из-за повышенной выработке энергии, когда напряжение выше 14-15 Вольт. Цифры варьируются в зависимости от модели.

Поэтому при поломке аккумулятора необходимо всегда проверять и генератор тоже. Иногда генератор начинает отдавать ток ниже необходимого предела в 13.2 Вольта, тогда необходимо срочно проверить его на предмет поломки.

Перед тем как снимать генератор необходимо проверить натяжение ремня привода. Отсутствие электропроводящих соединений аккумулятора или генератора с корпусом автомобиля, возможно, напряжение теряется «по дороге» к аккумулятору. Проверьте также подшипники на предмет зазоров и целостность предохранителей.

Для некоторых видов неисправностей нет необходимости снимать генератор. При наличии стуков или шума во время работ, необходимо отключить провода: шум исчезнет — но образуется замыкание, к сожалению, это дорогие ремонтные работы, стоимость их превышает цену нового оборудования.

Шум остался — замените подшипники, они износились за время использования. Проверьте щетки, может быть, их тоже пора заменить. Контактные щетки и кольца могут быть плохо прижаты, тогда следует отрегулировать пружину. Избавьтесь от грязи и подгорания на кольцах, если есть. От следов подгорания лучше всего помогает наждачная бумага. Если кольца пришли в негодность необходимо заменить ротор. Проверьте при помощи мультиметра контакты ротора.

Неисправности генератора в виде испорченного ротора необходимо удалять в следующем порядке. Так как неисправный ротор не подлежит замене, его необходимо полностью менять в случае неисправности. То же относится и к статору. Помните, что ротор и статор не должны иметь электропроводящий контакт с корпусом или другими частями автомобиля. Неисправный статор подлежит замене. Диоды выпрямителя напряжения не должны проводить ток в оба направления.

Выпрямительный блок

Пульт управления и сигнализации агрегата фильтра АРС-250 ( 400.| Повысительно-выпрямительный блок с высоковольтным распределительным устройством.  

Выпрямительный блок собран из селеновых выпрямителей по однофазной мостовой схеме, каждое плечо которого состоит из 39 блоков по 70 выпрямительных шайб диаметром 30 мм с допустимым напряжением 20 в и током 300 ма. Высоковольтное распределительное устройство ( РУ-80), рассчитанное на напряжение 80 кв и ток нагрузки до 1000 ма, предназначено для подключения высоковольтных цепей электрофильтра. Корпус устройства крепится на крышке повысительно-выпрямительного блока.  

Выпрямительный блок и трансформатор охлаждаются при помощи вентилятора.  

Выпрямительный блок состоит из трансформатора с первичном обмоткой на 110 в и селенового выпрямителя, составленного из нескольких групп селеновых шайб.  

Тракторный вентильный генератор. / — блок регулятора. 2 — статор. 3-ротор. 4-обмотка возбуждения. 5 — выпрямительный блок.  

Выпрямительный блок тракторного ВГ мощностью 1 кВт и более закреплен на задней крышке и охлаждается собственным центробежным вентилятором, установленным на валу генератора.  

Выпрямительный блок, так же как у автомобильного ВГ, закреплен во внутренней полости генератора, а регулятор напряжения — на его задней крышке.  

Выпрямительный блок ( см. рис. 2.2, блок 7) является основным источником питания токовой цепи измерительной схемы. Он представляет собой двухполупериодный селеновый выпрямитель и состоит из трансформатора, селенового столба, П — образного фильтра и переключателя на выходе выпрямителя. На первичную обмотку трансформатора выпрямительного — блока подается ток напряжением 220 В от феррорезонан-сного стабилизатора СНЭ-05-220.  

Выпрямительный блок включает в себя три моноблока, соединенных в схему двухполупериодного трехфазного выпрямителя. В каждом моноблоке, являющемся одновременно радиатором и токопроводящим зажимом средней точки, установлено по две полупроводниковые кремниевые шайбы.  

Выпрямительный блок предназначен для стгбклкзяцик тиса накала излучателей 13, 27 к подачи вестабшшзяровакных напряженки в блок стабилизации.  

Выпрямительный блок выполняется по трехфазной мостовой схеме. В связи с наличием выпрямительного блока и подачей на генераторные лампы постоянного напряжения повышается КПД установки.  

Выпрямительный блок 2, вмонтированный в крышку /, отличается от традиционных тем, что в него вмонтированы три дополнительных диода прямой проводимости ( см. схему на рис. 2.18), через которые осуществляется питание обмотки возбуждения от генератора. Выпрямленное напряжение с дополнительных диодов подается на штекерный вывод 10, обозначаемый на схемах вывод 61, и проводником на штекерный вывод / / регулятора напряжения 12, который имеет маркировку В.  

Выпрямительный блок выполнен по трехфазной мостовой схеме и состоит из трех соединенных параллельно селеновых столбов с пластинами размером 100Х Х400 мм.  

Выпрямительный блок состоит из двух выпрямителей, собранных по мостовой схеме на диодах 6 и 7 ( Д7Ж) с П — образными дроссельно-конденсаторными фильтрами и электронными стабилизаторами напряжения.  

Выпрямительный блок на 1000 А состоит из шести вентильных плеч. Выпрямительный блок выполнен в виде шкафа с двусторонним расположением дверей. В шкафу находятся 36 вентилей с охладителями.  

Проверка индикаторной отверткой

Это наиболее простой вариант опробования, который даст обще представление о состоянии диодного моста и всей схемы в целом

Для работы вам понадобится только индикатор, вся процедура выполняется под напряжением, поэтому следует соблюдать предельную осторожность:. Коснитесь жалом отвертки поочередно к каждому выводу переменного напряжения AC диодного моста

Если лампочка не горит, то это свидетельствует о неисправности цепи до диодного моста – обрыве обмотки, поломке зарядного устройства и т.д. Если же лампочка горит, значит напряжение на мост поступает нормально

Коснитесь жалом отвертки поочередно к каждому выводу переменного напряжения AC диодного моста. Если лампочка не горит, то это свидетельствует о неисправности цепи до диодного моста – обрыве обмотки, поломке зарядного устройства и т.д. Если же лампочка горит, значит напряжение на мост поступает нормально.


Рис. 2. Опробование индикаторной отверткой

  • Также коснитесь отверткой к плюсу клеммы – если лампочка загорится, то диодный мост нормально пропускает положительные полупериоды, соответственно, на этом выводе присутствует потенциал. Если не горит, присутствует повреждение диодного моста.
  • Ту же процедуру повторите с минусовой клеммой. Обязательно разделяйте проверку на оба вывода выпрямительного блока, так как неисправность может присутствовать в любом диоде и в любой ветви.

Как видите, в данном примере была использована отвертка с изолированным стержнем. Это связанно с необходимостью выполнять работу под напряжением, кода вы можете перекрыть металлической деталью разные части электроустановки, что повлечет за собой крайне неприятные последствия. Существенным недостатком метода является его низкая информативность и ограничение по величине рабочего напряжения — так как индикатор рассчитан на номинал 220 В, то использовать его для низковольтных цепей не получится.
