Как отремонтировать или полностью заменить печку ваз-2107

Сборка отопителя ВАЗ 2107

Ремонт печки ВАЗ 2107 завершает сборка отопителя. Собирают его в последовательности, обратной разборке. Работа имеет ряд особенностей:

  • резиновые прокладки необходимо заменить на новые и смазать их силиконовым герметиком;
  • перед сборкой отопителя к радиатору необходимо прикрепить патрубки и кран;
  • нельзя перетягивать гайки, чтоб не раздавить прокладки;
  • перед надеванием резиновых шлангов внешнюю поверхность металлических патрубков радиатора необходимо обработать герметиком;
  • после того, как отопитель ВАЗ 2107 собран и подключен, надо не забыть долить в систему антифриз и проверить ее герметичность.

Важно: ремонт печки ВАЗ 2107 должен производиться в комплексе с проверкой исправности узлов системы охлаждения двигателя. Такой подход позволяет точно установить причину поломки и надежно устранить ее

Схема отопления

Схема воздухопотока системы отопления ВАЗ-2104

Холодный воздух подается внутрь системы отопления через воздухозаборную решетку 28, установленной возле лобового стекла извне авто. Дальше отопление ВАЗ-2104 может осуществляться по трем направлениям, которые выбираются системой управления:

1 – обогрев ветрового стекла, обозначено это направление красным цветом. При этой схеме воздух поступает чрез люк 7 в коробку воздухопритока 30 для очистки от пыли и капель воды. Затем он движется через радиатор 25, где отбирает тепло из охлаждающей жидкости, а также корпус вентилятора 13, откуда попадает в воздуховод обогрева лобового стекла 3.

2 – обогрев боковых стекол спереди, данное направление обозначено синим цветом. Здесь воздух тоже попадает через люк в коробку, далее в кожух радиатора 23, а затем поступает в левый и правый воздуховоды 1 и 2.

3 – обогрев ног, это направление имеет зеленое обозначение. Воздух в салон попадает, как и при других направлениях, но после кожуха радиатора он поступает воздуховод внутренней вентиляции 8.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

  • корпус с установленными в нем заслонками;
  • радиатор печки;
  • вентилятор с электродвигателем;
  • воздуховоды;
  • механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Схема подключения вентилятора отопителя ВАЗ 2107.

На схеме ниже, показано как запитан вентилятор печки(4). Питание от аккумулятора, через монтажный блок(1), идёт на замок зажигания(5) и снова уходит в монтажный блок(1). В монтажном блоке(1) проходит через предохранитель F1 (10 ампер) и идёт на кнопку переключения скоростей печки(2). Далее питание с кнопки идет или через сопротивление(3) на мотор(4), или сразу на мотор печки(4).

Вентилятор печки ВАЗ не будет работать, если неисправен какой — то из составляющих его схемы. Можно определить причину по которой не работает вентилятор печки ВАЗ 2107:

  1. Неисправность в монтажном блоке.
  2. Выгорели контакты переключателя скоростей вентилятора печки.
  3. Сгорело сопротивление для регулировки скорости.
  4. Неисправность в самом моторчике печки.

Давайте остановимся подробней на каждой из неисправностей.

Неисправность в монтажном блоке ВАЗ 2107.

Если печка перестала дуть воздухом, то первым делом посмотрите цел ли предохранитель F1  в монтажном блоке.  Обычно, если перегорел этот предохранитель, то вместе с печкой перестоёт работать обогрев заднего стекла и фонари заднего хода. Этот предохранитель должен иметь номинал 10 ампер. Ни больше и ни меньше. Если поставить предохранитель меньше номинала, то он постоянно будет перегорать, а если поставить предохранитель большего номинала, есть возможность спалить монтажный блок. Если у вас стоит предохранитель большего номинала (как на фото ниже), то повышается вероятность того, что вышел из строя монтажный блок и плюс не поступает на кнопку переключения скоростей. Как это выяснить, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берём и достаём кнопку переключения скоростей из панели и отсоединяем от неё провода. После, подключаем надёжно к массе один конец лампочки индикатора, а второй конец поочерёдно засовываем в снятые колодки проводов отключённых от кнопки. При этом должно быть включённым зажигание!

Если лампочка не загорается, значит питание на переключатель скорости не приходит и неисправен скорее всего монтажный блок.

Если лампочка, при тесте одного из контактов, загорелась, значит или неисправна кнопка или что-то другое. Как это выяснить? Очень просто! Для этого делаем перемычку из обычного провода, от контакта, при тесте которого загорелась лампочка-индикатор, к одному из двух других контактов. Моторчик печки заработает если кнопка неисправна. Если моторчик не работает, то именно он и неисправен.

Печка работает только на одной скорости ВАЗ 2107.

Когда печка работает только на самой высокой скорости — это значит, что сгорело балластное сопротивление.

В таком случае просто поменяйте его. Оно находится под торпедой примерно по середине, ближе к водительской стороне.

Неисправность в самом моторчике печки.

Перед тем, как разбирать панель и ворошить салон, проверьте хорошо ли сидит масса идущая от моторчика печки к кузову. Частенько случается, что этот провод просто сгнивает.

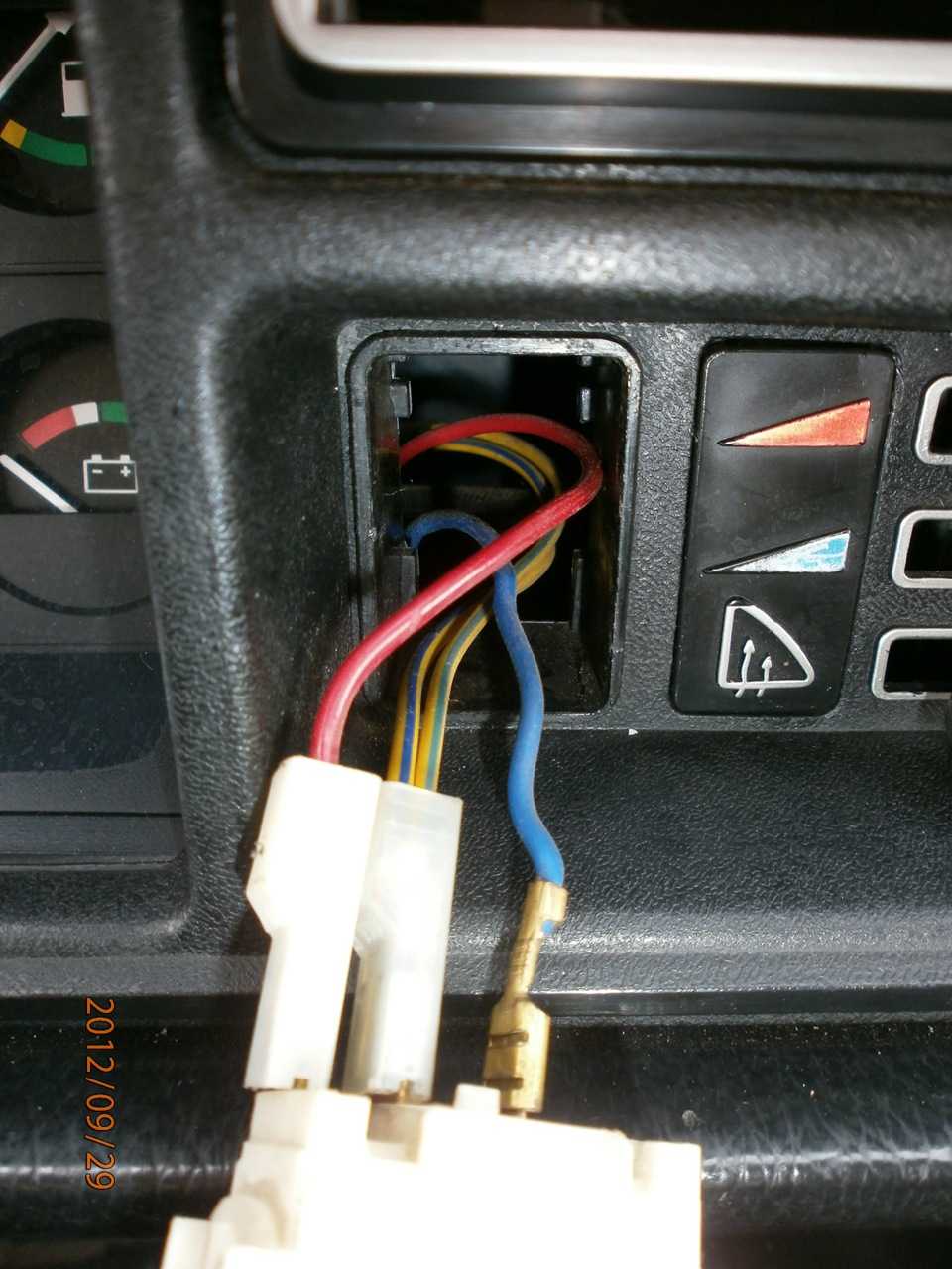

При наличии мультиметра можно его прозвонить. Для этого достаньте кнопку переключения скоростей, отсоедините от неё контакты. Теперь в режиме прозвонки один щуп мультиметра подсоедините к массе, а другим поочерёдно проверяйте провода. При исправном моторчике и балластном сопротивлении мултиметр запищит при проверке двух из трёх проводов. Если балластное сопротивление неисправно, то мультиметр запищит при проверке одного из трёх проводов, а уж если моторчик печки не работает или у него нет контакта с массой, то мультиметр будет молчать.

Если хотите узнать как заменить моторчик печки, читайте эту статью!

Как правильно промыть радиатор печки ВАЗ-2107

В ходе эксплуатации радиатор печки загрязняется, вследствие чего ухудшается его теплоотдача. Восстановить нормальную работу печки можно путём промывки теплообменника. С максимальным качеством можно промыть демонтированный радиатор, но в некоторых случаях можно добиться желаемого результата и не снимая теплообменника. Упрощённая схема промывки предусматривает отсоединение подводящего и отводящего патрубков в подкапотном пространстве и подачу в один из них водопроводной воды. Из второго патрубка вода сливается наружу. После промывки водой радиатор можно заполнить с помощью лейки чистящим раствором и дать накипи откиснуть в течение 2–3 часов, после чего раствор слить. Если радиатор не очень «запущен», то такая мера вполне может улучшить его работу. Следует помнить при этом, что алюминиевый радиатор нельзя промывать щелочными растворами, а медный — кислотными. Для промывки можно использовать специальные средства типа «Крот», «Комет», «Тирет», «Калгон» и т. д.

Как снять радиатор

В большинстве случаев для промывки всё же приходится снимать радиатор печки. Для демонтажа теплообменника потребуются:

  • ключи на 7, 10 и 17;
  • крестообразная отвёртка;
  • запасные прокладки;
  • ветошь.

После окончания работ потребуется определённое количество охлаждающей жидкости, чтобы заполнить систему.

Для снятия радиатора печки автомобиля ВАЗ-2107 необходимо:

  1. Освободить систему от охлаждающей жидкости, открутив сливное отверстие на блоке цилиндров ключом на 17, а также крышки расширительного бачка и радиатора охлаждения.
  2. Открыть капот и крестообразной отвёрткой послабить хомуты, которыми крепятся шланги входящего и исходящего патрубков.
  3. Снять шланги с патрубков.

  4. Ключом на 7 отвинтить два болта крепления патрубков.

  5. Снять уплотнитель.

  6. Переместиться в салон и открутить саморезы, удерживающие полку магнитолы.
  7. Снять полку и ключом на 7 открутить крепление троса привода крана радиатора.

  8. Вывести из зацепления стальные скобы, посредством которых крепятся между собой две половины корпуса отопителя.
  9. Снять нижнюю половину корпуса печки.
  10. Извлечь теплообменник вместе с краном.

  11. Ключом на 10 открутить болты, крепящие кран к радиатору.
  12. В случае необходимости заменить прокладку.
  13. Ключом на 10 открутить впускной патрубок от крана и также заменить прокладку, если старая пришла в негодность.

Как установить радиатор

Промыть демонтированный радиатор можно:

  • водой, направленной в изделие с помощью установки Karcher под давлением 5,5 атмосфер;
  • раствором каустической соды, залитым в радиатор на 1 час;
  • методом полной разборки. В этом случае следует отпаять баки радиатора горелкой или паяльником, вычистить внутреннюю полость изделия механическими и химическими средствами, высушить и запаять конструкцию.

Перед тем как установить новый или отревизированный радиатор печки на место, следует проверить работоспособность крана. Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый. Помимо этого, для качественной сборки потребуется герметик.

Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый

Для установки теплообменника необходимо:

  • прикрутить впускной патрубок к крану, разместив между ними смазанную герметиком новую прокладку;
  • прикрутить кран к корпусу радиатора, также уложив между ними прокладку, обработанную герметиком;
  • поместить радиатор на место;
  • надеть шланги на патрубки и зажать хомутами;
  • заполнить систему охлаждающей жидкостью;
  • закрутить крышки радиатора охлаждения и расширительного бачка и запустить двигатель;
  • при включённом моторе проверить места соединений на наличие течей;
  • если всё в порядке, присоединить трос крана;
  • установить на место нижнюю часть корпуса отопителя, закрепив её скобами;
  • поставить на место полку магнитолы, зафиксировав её саморезами.

Радиатор, используемый в отопителе ВАЗ-2107, интегрирован в систему охлаждения силового агрегата и, несмотря на несложную конструкцию, играет первостепенную роль в создании благоприятного микроклимата внутри автомобиля. Как и любой другой узел транспортного средства, радиатор через какое-то время эксплуатации может потребовать ревизии или замены. На ВАЗ-2107 могут устанавливаться радиаторы отопителя, выполненные из различных материалов (чаще всего из меди, латуни или алюминия) и с различной конфигурацией трубок (круглые или квадратные). Выполнить замену теплообменника может любой водитель самостоятельно, придерживаясь определённой последовательности шагов. Для промывки радиатора следует использовать безопасные средства, которые не повредят корпус изделия.

Как включить печку

Печка на ВАЗ 2107 имеет: собственно, тумблер скорости вращения вентилятора печки, и три ползунка – на них остановимся немного подробнее. Верхний: положение до упора вправо – полностью открыть кран печки (максимальная температура); Средний: вправо до упора – забор воздуха с улицы, влево – из салона. Как правило, нагревается быстрее при заборе воздуха с улицы. Нижний: крайнее левое положение – обогрев боковых стекол, правое – обогрев лобового стекла.

При таком положении ползунков будет тепло.

Если печка не подает признаков жизни, не лишним будет проверить предохранители – в книге к автомобилю есть электрическая схема. Если это для вас слишком сложно – можно подъехать к автоэлектрику.

Может ли ломаться печка

Ничто не вечно, и печка на ВАЗ 2107 также может выйти из строя. Вкратце рассмотрим основные причины поломок:

— на новом автомобиле:

1 – Неисправность электрики: предохранители, двигатель печки, неисправность выключателя. 2 – Воздушная пробка (возникает при замене охлаждающей жидкости).

— на старом автомобиле:

Здесь причин немного больше. На старом авто могут случиться неприятности, описанные выше, и еще несколько проблем.

1 – Засорение радиатора печки (забились соты). 2 – Неисправность термостата. 3 – Неисправность краника подачи жидкости.

Что потребуется для исправления неисправности печки

Если вы ремонтируете автомобиль сами, то, некоторые проблемы можно устранить самому. Если нет – дорога на станцию техобслуживания. Если не крутиться печка, проверяем – предохранители, переключатель печки

Обратите внимание: после наших «Кулибиных доморощенных», может произойти следующее – печка будет работать только при включенном зажигании – не забывайте про это

Если тепла нет, проблемы следующие: термостат, воздушная пробка, кран печки. Если ползунок открытия крана печки двигается тяжело, попробуйте открыть кран вручную – возможно он прикипел. С пассажирской стороны рядом с радиатором печки есть краник – попробуйте открыть. Хочу огорчить: штатные краники отвратительного качества, и может случиться так, что кран поворачивается, но не открывается – тогда только замена крана.

Воздушная пробка возникает при замене охлаждающей жидкости. Решение следующее: авто на ровную площадку, и выпускаем воздух.

Неисправность термостата. В этом случае, очень медленно нагревается салон при холодном двигателе, а на ходу все нормально. Термостат может быть неисправен, и гонять жидкость по большому кругу. Не вдаваясь в подробности, скажу, что такой вариант плох и для двигателя, и для вас, в плане тепла. Термостат лучше заменить на станции, или хотя бы проконсультироваться.

Забились соты. Беда старых авто, когда в сотах радиатора появляется накипь, которая ухудшает циркуляцию жидкости. Либо снимать радиатор и мыть, либо менять на новый.

Модернизация печки

Очень часто параллельно проведению профилактики неисправностей печки и её настройки водителя осуществляют модернизацию отопительной системы для более эффективной её работы.

Чаще всего в этих целях проводится замена штатного вентилятора и резистора изделиями от восьмёрки. Новый вентилятор отличается большим размером, за счёт чего подаётся большее количество тёплого воздуха, и салон транспортного средства быстрее прогревается. Новый вентилятор стаёт практически без доработок на штатное посадочное место. Необходимо только срезать с крыльчатки один из аэродинамических гребней. После проведения таких усовершенствований потребуется также замена штатной кнопки включения вентилятора на изделие от восьмёрки.

Иногда для более качественного обдува боковых стёкол водителя устанавливают дополнительно маленькие вентиляторы в дефлекторы. Такие доработки в комплексе с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Модернизация отопителя ВАЗ 2107

Всем автолюбителям известно, что плохо греет печка ВАЗ 2107, да и работает она шумно. Поэтому она часто подвергается модернизации. Множество советов по поводу совершенствования данного устройства с фото и видео есть в интернете. Большинство автовладельцев пытались улучшить работу печки своими руками. Однако должного  эффекта от этого не получалось. К примеру, самостоятельно можно:

  • уплотнить стыки воздуховодов с соплами,
  • перераспределить воздушные потоки.

Но температура в салоне в целом останется на прежнем уровне. А вот чтобы в салоне стало тепло и уютно, требуется увеличение количества подаваемого тепла при помощи радиатора. Вся проблема кроется в заводском вентиляторе печки, который  слишком мал и  не создает нужного воздушного потока. В связи с этим требуется замена вентилятора.

Если сравнить вентиляторы двух моделей авто, то можно увидеть, что моторчик печки ВАЗ 2107 при вращении с частотой 3000 оборотов в минуту потребляет ток около  4,5 А. Моторчик же вентилятора на ВАЗ 2108  при 4100 оборотах в минуту потребляет 14 А. Порядок  доработки отопителя следующий:

Производится снятие в салоне нижней части печки – кожух, на котором сверху закреплен обычный вентилятор.
Стандартный электровентилятор полностью снимается, он больше не понадобится.
Аккуратно срезается  один их аэродинамический гребеней, что  подают воздух к ногам водителя и пассажира, так как моторчик от модели 2108 намного длиннее.
Крыльчатка убирается, а все функции отдаются стандартному пятилопастному вентилятору.
Дырка в крыльчатке немного увеличивается в диаметре, в нее аккуратно засовывается новый вал

Важно следить, чтобы новая конструкция стала на новое место надежно.
Перед установкой нового вентилятора нужно подключить его напрямую и проверить его работоспособность.
Заменяется встроенный резистор, главная задача которого — обеспечение относительно тихой работы вентилятора. Новый вентилятор из-за большого количества перегоняемого воздуха создает сильный шум

Лучший вариант замены —  резистор, устанавливаемый на автомобиль ВАЗ 2108.
Заменяется выключатель вентилятора на модель от того же авто, что и вся конструкция. Причина —  во время длительной работы печки подается совсем другой ток, в результате чего через некоторое время стандартная кнопка включения просто расплавится.

Шум от обновленного устройства будет немного больше заводской, но этот недостаток в зимнее холодное время почти незаметен после доработки отопителя.

Причины неисправности в системе отопления

Время от времени водители замечают в салоне автомобиля течь тосола. Предпосылкой этого могут быть проржавевшие радиатор либо кран печки, также его железный патрубок. Точную «диагностику» можно провести только при зрительном осмотре. Если недостаток кроется, например, в патрубке либо кране печки, то их просто можно поменять, тем паче что сейчас заморочек с приобретением каких-то запчастей нет. При всем этом можно даже не разбирать кожух и панель устройств. Если же виновник утечки охлаждающего антифриза — сам радиатор, то в данном случае есть два варианта для решения этой препядствия. Во-1-х, если в машине установлен старенького эталона медный радиатор, то его может быть отремонтировать: запаять, почистить, залудить и т.п. Главное — отыскать большого спеца. 2-ой вариант – это когда в автомобиле стоит печка ВАЗ 2107 с дюралевым радиатором. В данном случае все незначительно труднее: его непременно необходимо поменять на новый, так как он ремонту не подлежит.

Замена вентилятора печки

на автомобилеВаз 2106. Подписывайтесь, ставьте лайк. Скоро будут новыевидео .

Как заменить вентилятор или мотор отопителя печки на ВАЗ 2101 2107 на подшипнике

Подать заявку на партнерскую программу YouTube AIR: ? Произвел небольшую замену

на совей .

В некоторых случаях после включения отопителя из воздуховодов автомобиля продолжает выдуваться холодный воздух. Причина заключается в нарушении циркуляции охлаждающей жидкости. Это происходит по вине испорченного крана отопителя или же бывает «забит» сам радиатор. В случае если заклинило кран, его нужно заменить, а вот во втором случае необходима доскональная чистка.

Причины замены

Замена мотора печки ВАЗ-2107 происходит по нескольким причинам. Рассмотрим самые распространённые случаи, когда нужен новый вентилятор отопителя ВАЗ-2107.

  1. Ужасный звук с характерным визгом. Если такой визг появился при разогреве машины, лучше не смазывать мотор, как делают многие, а заменить вентилятор отопителя ВАЗ-2107.
  2. Не идёт воздух и не прогревается салон — ничего не остаётся, как снять и поменять моторчик печки на ВАЗ-2107.
  3. Поток воздуха очень слабый.
  4. Салон прогревается крайне медленно.

Помните, что хорошо работающую систему будет почти не слышно, так как утеплитель и другие материалы в идеале заглушают звук очень хорошо. Однако, если что-то сломалось, вы запросто сможете это починить.

В редких случаях у владельцев ВАЗ 2107 возникает необходимость заменить вентилятор печки. В отличие от других моделей, ВАЗ 2107 имеет более разветвленную систему обдува, следовательно, замена двигателя вентилятора несколько усложнена. Но не стоит отчаиваться, усложнена не означает невозможна. Просто замена потребует сделать несколько дополнительных телодвижений, только и всего.

Выполнение этой задачи потребует минимума инструментов и приспособлений:

  • Ключ на 7;
  • Ключ на 10;
  • Плоская отвертка;
  • Крестообразная отвертка;
  • Круглогубцы.

Для начала работы необходимо снятие панели приборов ВАЗ 2107. Без этого получить доступ к корпусу вентилятора отопителя не представляется возможным. Далее, последует снятие полки и вещевого ящика. Подготовительные мероприятия выполнены, можно переходить к выполнению основной задачи.

При помощи ключа на 7 отпускаем кожух тросика управления воздушными заслонками печки, снимаем петлю тросика с рычага.

Ключом на 10 откручиваем гайку крепления корпуса отопителя, правый и левый воздуховоды. Плоской отверткой очень аккуратно извлекаем оба воздуховода из корпуса печки.

В случае повреждения одного из элементов системы обдува, следует их сразу же отремонтировать или поменять. Той же отверткой следует снять защелки, которые удерживают вентилятор на радиаторе печки.

Теперь можно извлечь вентилятор из корпуса отопителя, предварительно отсоединив клеммы проводов от резистора. Чтобы заменить двигатель, необходимо предварительно снять крыльчатку. Для этого круглогубцами снимаем стопорное кольцо и регулировочные шайбы. Крыльчатка теперь держится на валу только за счет плотной посадки. Аккуратно снимаем ее, стараясь не повредить лопасти, ведь замена крыльчатки не планировалась.

Плоской отверткой или круглогубцами выполняется снятие пружинных пластин, удерживающих вентилятор в корпусе.

Можно вынимать его, предварительно продев провода питания через отверстия. Обычно при неисправном двигателе вентилятора просто выполняется замена на новый.

В редких случаях может возникнуть необходимость в его разборке, например, для чистки коллектора, смазки высохших подшипников.

Установка нового двигателя производится в обратной последовательности, как и сборка вентилятора, корпуса отопителя, системы воздуховодов. Перед установкой вентилятора, рекомендуется проверить его работоспособность путем подключения его напрямую к бортовой сети ВАЗ 2107. Это поможет избежать лишне работы на тот случай, если в схеме подключения была допущена ошибка или вам достался бракованный (нерабочий) вентилятор.

В разобранном состоянии открывается доступ к радиатору отопителя и крану ВАЗ 2107. Следует воспользоваться случаем и выполнить их осмотр и диагностику на предмет отсутствия повреждений, нарушения герметичности, признаков возможного выхода крана со строя. Это поможет избежать лишней работы, такой, как снятие панели приборов, разборка и сборка корпуса печки и т.д. В случае обнаружения проблем с радиатором или краном, выполняется и их замена тоже.

Ремонт как способ решения проблемы

В некоторых случаях можно попытаться отремонтировать вентилятор, прибегнув к достаточно простым манипуляциям. Ремонт выполняется быстро и без сложностей, если вам уже приходилось разбирать и собирать свою любимую «шестёрку».

Признаками того, что печка ещё «жива», но требует определённого вмешательства, могут служить следующие сигналы:

Именно когда отопитель пищит или шумит, можно задуматься над тем, чтобы попробовать отремонтировать проблемный узел.

Если возникает сильный шум от отопителя, попробуйте сделать следующее.

Снимите вентилятор, очистите от накопившейся грязи и пыли. Только не забудьте предварительно снять массу, поскольку вы работаете с электрической составляющей ВАЗ-2106

Касательно инструкции по извлечению вентилятора вы познакомитесь в разделе замены.
Обратите внимание на наличие осевого люфта моторчика печки. Это можно проверить своими руками

Если люфт присутствует, от него следует избавиться. Используйте фторопластовую шайбу. Учтите, что после выполненных манипуляций между элементами должен оставаться небольшой зазор для минимального трения.
Подшипники рекомендуется смазать густым составом, который не реагирует на температурные изменения (МС 1000 подойдёт).
Далее разберите моторчик. Сделайте нужное количество шайбочек, смажьте их и верните обратно в электродвигатель. Попытки смазки моторным маслом дадут только временный эффект.

Если же отопитель выдаёт неприятный писк, тогда стоит прибегнуть к таким манипуляциям.

  1. Отщелкните кожух вместе с движком и обдувом, который идёт в ноги пассажира и водителя. Всего на ВАЗ-2106 там предусмотрено 4 крепёжных элемента. Слева от отопителя над торпедой располагается минусовой провод, который нужно открутить.
  2. Теперь вы снимаете проводки от кнопки для включения вентилятора. Вам нужны 2 крайних проводка.
  3. Всё, можно извлекать нижний пластик с движком. Моторчик извлекается путём демонтажа пары металлических скоб и на его место устанавливается новый. Опытные «вазовцы» советуют брать мотор на подшипниках, поскольку он более надёжный и долговечный.
  4. Собираем всё в обратном порядке, и писка нет.

Особенности печки ВАЗ-2107. Способы ее модернизации и правила эксплуатации.

Система отопления и вентиляции в автомобиле служит для того, чтобы создать комфортный микроклимат в салоне авто. Вентиляцию и отопление салона ВАЗ 2107 обеспечивает воздух, забираемый снаружи. В саму систему он поступает через отверстия капота в виде решетки.

В коробке воздухопритока, что расположена в задней части отсека мотора и изолирована от него уплотнителем из резины, воздух отделяется от дождевой воды. Последняя стекает наружу, а воздух переходит в отопитель. Отверстие в нем закрывается крышкой воздухопритока. Когда автомобиль движется, часть воздуха по воздуховоду отводится от коробки к центральным воздушным диффузорам, расположенным на панели приборов.

Возможный ремонт печки

Что можно отремонтировать в радиаторе печки? К сожалению, не во всех случаях его можно реанимировать, но иногда самостоятельный ремонт действительно помогает.

  1. Медный радиатор печки старого образца можно запаять, если он дал течь. Это получится быстрей, чем искать новый такой же радиатор. С алюминиевым всё намного сложней, понадобится сварка, но и он может еще послужить, если попадет к хорошему мастеру. Однако шанс на успешный ремонт имеют только металлические детали радиатора, пластик не восстанавливается.
  2. Промыть печку изнутри можно самостоятельно. Для этого понадобится Karcher, которым можно подать воду под давлением. Вода заливается в радиатор до тех пор, пока не начнет выливаться чистая.
  3. Очистить радиатор внутри можно и с помощью лимонной кислоты или каустической соды: растворить ее в воде и залить в радиатор на час. Если раствор выливается грязный, промывку повторять до тех пор, пока все загрязнения не уйдут.

Ниже, на видео, есть пример как можно почистить радиатор печки при помощи лимонной кислоты в домашних условиях.

ОПИСАНИЕ ПАТРУБКОВ ВАЗ 21073

Как выглядит комплект патрубков ВАЗ 2107 с инжекторным двигателем изображено на рисунке ниже:

РИС. 1. Комплект резиновых патрубков на ваз 21073 «инжектор».

  1. Отводящий патрубок,
  2. Подводящий патрубок,
  3. Муфта водяного насоса,
  4. Перепускной патрубок.

1. Отводящий патрубок – в народе называют нижний патрубок радиатора. Номер по каталогу 2105-1303010.

Нижний патрубок предназначен для соединения нижней части радиатора охлаждения с термостатом. По патрубку жидкость выводится из радиатора и подается на термостат. Он так же используется на автомобилях ваз – «классика», с карбюраторными двигателями.

2. Подводящий патрубок – в народе называют верхний патрубок радиатора. Номер по каталогу 2123-1303025. По нему охлаждающая жидкость подается в верхнюю часть радиатора системы охлаждения двигателя. Еще его можно применять в качестве отводящего патрубка на Ниву – шевроле.

3.Муфта водяного насоса – устанавливается между термостатом и помпой. Его номер по каталогу 2103 – 1803092. По нему охлаждающая жидкость подается из термостата в водяной насос. Используется он так же во всех двигателях ВАЗовской «классики». В народе его еще называют «коротыш».

4. Перепускной патрубок – соединяет верхнюю часть термостата и выпускной патрубок рубашки охлаждения двигателя. Номер по каталогу 2101 – 1303090. Его еще называют «уголок».

РАСПОЛОЖЕНИЕ ПАТРУБКОВ ВАЗ 2107

Далее мы рассмотрим, где и как располагаются все эти патрубки на примере фрагмента двигателя ВАЗ 2107:

РИС. 2. Система охлаждения двигателя ваз 2107.

1. Отводящий патрубок. 2.Подводящий патрубок. 3.Муфта водяного насоса 4. Перепускной патрубок. 5. Шланг подачи горячей жидкости в радиатор отопителя. 6. Расширительный бачок. 7. Рубашка охлаждения двигателя. 8. Крышка радиатора. 9. Радиатор охлаждения двигателя. 10. Кожух вентилятора (диффузор). 11. Вентилятор охлаждения радиатора. 12. Нижняя опора радиатора. 13. Шкив водяного насоса (помпы). 14. Трубка вывода жидкости из радиатора отопителя. 15. Ремень водяного насоса. 16. Водяной насос. 17. Патрубок выпускной, рубашки охлаждения двигателя. 18. Термостат. Стрелками здесь указано направление движения охлаждающей жидкости.

ПРИЧИНЫ НЕИСПРАВНОСТИ ПАТРУБКОВ РАДИАТОРА ВАЗ 2107

Замену патрубков системы охлаждения производят тогда, когда обнаружится, что уровень охлаждающей жидкости со временем убывает. Если вы обнаружили это в своем автомобиле, то внимательно осмотрите все патрубки. Иногда бывает, что ослаблен один из хомутов, и достаточно просто подтянуть его. В некоторых случаях утечка появляется в самом радиаторе охлаждения.

Тогда придется менять его, если он у вас алюминиевый, а если медный радиатор, то положение спасает пайка радиатора. Но, поскольку у нас сегодня другая тема, то будем рассматривать тот случай, когда жидкость вытекает вследствие дефекта резиновых патрубков системы охлаждения.

Чаще всего на резине появляются трещины в местах крепления их хомутами. Это можно обнаружить при появлении подтеков. Надо в этом месте слегка изогнуть патрубок и тогда сразу станет видна эта трещина. Для примера приведу вам фото ниже:

РИС. 3. Трещина на патрубке, в месте крепления хомутом.

Иногда ставят патрубки не совсем подходящие по форме и изгибам. Тогда возникают либо напряжения в материале, либо деформация. Вот в местах деформации чаще всего и образуются трещины (а то и вовсе резина обрываются) и жидкость начинает вытекать через них.

Бывает и так, что патрубки вообще лопаются, как показано на рисунке ниже:

РИС. 4. Лопнувший патрубок основного радиатора.

ЗАМЕНА ПАТРУБКОВ РАДИАТОРА ВАЗ 21073

Перед заменой патрубков ваз 21073 надо снять пробки с радиатора и расширительного бачка. Приготовим шланг подходящего диаметра и какую нибудь емкость, можно старую канистру, но не менее чем на 10 литров. В системе охлаждения ваз 2107 по паспорту залито 9 литров жидкости.

Затем находим сливной кран двигателя. Он находится в нижней части блока. Надеваем на штуцер этого крана один конец шланга. Другой конец вставляем в емкость, которую мы предусмотрительно поставили ниже уровня двигателя. Если мы ее установим где попало, то может оказаться так что, она окажется выше уровня двигателя. В таком случае жидкость системы охлаждения не будет вытекать из двигателя.

Подведём итоги

Своевременная диагностика, профилактические очистки и проверки элементов отопительной системы автомобиля является гарантией качественной работы печки. Специалисты рекомендуют проводить проверку системы отопления на ВАЗ-2107 как минимум два раза в год — осенью и весной. С проведением профилактических очисток и настроек печки справится любой водитель собственноручно, для этого необходимо только разобраться в устройстве системы отопления и вентиляции салона и принципе её функционирования. Проще всего для этого всегда иметь рядом наглядное руководство по эксплуатации к вашему автомобилю.

Не откладывайте на дальнейшие времена работы по улучшению функционирования отопительной системы автомобиля. Правильный уход обеспечит бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
