Ваз 21053 не заводиться двигатель крутит

Стартер плохо крутит на горячую («стартер берет на себя»)

Всем привет. В данной статье хотелось бы рассказать Вам о проблеме, которую в народе называют «стартер берет на себя».

Суть проблемы заключается в следующем. Вы садитесь в непрогретый автомобиль, заводите его без проблем, однако стоит автомобилю прогреться и если вы его заглушите, при попытке его снова завести возникает следующее. Стартер начинает с трудом прокручиваться и возможна даже его произвольная остановка. Лампочки приборов начинают мигать. Клеммы после нескольких попыток запустить автомобиль сильно нагреваются.

Первым делом симптомы указывают на разрядку аккумулятора, неисправность аккумулятора, генератора, стартера.

Скажу сразу, проблема заключается в стартере. Однако не следует производить его замену, так как эта деталь является довольно дорогостоящей, есть возможность починить её с минимальными затратами.

В стартере есть одна деталь, вот эта крышка, изображенная на рисунке ниже, внутри которой есть втулочка, в которую упирается якорь стартера.

Со временем эта втулка изнашивается, так как якорь стартера периодически вращается во время заводки автомобиля и это приводит к тому, что когда автомобиль прогреется, якорь начинает прилегать к магнитам, которые его окружают.

В следствие этого стартер начинает тяжело крутить на горячую, идет нагрузка на электрическую сеть.

Проверить это можно, сняв якорь стартера, и если мы увидим потертости на якоре, то с уверенностью 90 % можно сказать, что проблема заключается именно во втулке.

Проблема решается заменой втулок стартера. Комплект стоит около 200 рублей. После их замены неисправность устранится.

Процесс замены втулок будет подробно разобран в следующей статье. А напоследок хочу сказать, если у Вас имеются проблемы, указанные выше, лучше замените эти втулки, потратьте 200 рублей, зато это убережет Вас от замены остальных, более дорогих частей стартера. Замена втулок — не сложное мероприятие. Также хотелось бы отметить, что в основном данная неисправность выявляется именно на отечественных автомобилях и автомобилях, у которых стартеры схожи с нашими. В иномарках в настоящее время используется игольчатый подшипник, поэтому данная проблема с ними не возникает

Всем спасибо за внимание, здоровья Вам и Вашим автомобилям

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто  ниже нормы, то поворот замка зажигания в  положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно  и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

  • Стартер не крутит втягивающее, но щелкает
  • Как проверить втягивающее реле стартера?
  • Почему машина не заводится, но стартер крутит?

Почему не заводится?

Причин, почему машина не заводится, существует множество, и не всегда они зависят непосредственно от человека. Главное — это спокойствие и собранность мыслей! Тогда идентифицировать проблему не составит особого труда:

Данные типы проблем являются наиболее распространенными, однако на них перечень неполадок не заканчивается. Если решить вопрос своими силами не представляется возможным и машина по-прежнему стоит на месте, нужно сразу же обращаться к квалифицированному специалисту. Он уж точно узнает, чем можно помочь.

Постоянно откладывая поход к специалисту и пытаясь реанимировать автомобиль подручными средствами, можно еще больше усугубить ситуацию, вызвав образование дополнительных поломок. Устранить одну из них намного проще, чем в будущем ремонтировать весь автомобиль. А ведь начиналось все с того, что в один день машина просто не завелась.

Принцип работы

Обгонная муфта связана с маховым венцом. Она закреплена таким образом, чтобы ее движения были не ограничены. Реле стартера ВАЗ-2105, производящее втягивающие-вытягивающие движения, установлено на корпусе. Внутри этого прибора впаяны силовые контакты, которые водители называют между собой пятаками. Эта деталь представляет из себя простые болты, запрессованные в эбонитовую крышку втягивающего реле. Там же размещается подвижный контакт в виде перемычки.

Все элементы стартера соединены между собой так, чтобы вовремя подачи крутящего момента на обгонную муфту ролики этого элемента, которые находятся внутри сепаратора, могли фиксировать шестерню в обойме. Положительные и отрицательные контакты стартера должны соединяться соответствующими полюсными пластинами. Как только срабатывает втягивающее реле, сердечник начинает выталкивать бендикс к маховику. После этого якорь раскручивает маховик.

Во время действия сердечника на подвижный контакт и замыкания силовых пятаков происходит подача тока от аккумуляторной батареи. Если водитель начал заводить двигатель, повернув ключ в замке зажигания, то может произойти такой момент, когда обороты мотора будут выше оборотов стартера. Тогда сработает обгонный механизм бендикса.

Не заводится ВАЗ 2107 инжектор

С инжекторным двигателем все немного проще и сложнее в одно и то же время. В принципе, направления опять два: бензин и искра. Ну и компрессия, соответственно. Для начала, есть лампа «check engine», которая загорится в случае неисправности системы зажигания. Код ошибки в таком случае будет начинаться с P03XX. То есть, пропуски воспламенения в цилиндрах. Конечно, надо сначала проверить, есть ли искра

Есть несколько способов диагностики, на которые стоит обратить внимание:

  • Диагностический сканер. Здесь нет ничего сложного. Если есть ошибка, то все гораздо проще, чем когда ошибок нет вообще. В таком случае проверяем саму деталь, а затем причины, если она исправна.

Двигатель ВАЗ 2107 не набирает обороты, не тянет

Бывает так, что двигатель ВАЗ не тянет. Это связано, чаще всего, с низким давлением в рампе. Заводится мотор нормально, на холостых работает тоже стабильно, но не набирает обороты. Все дело в том, что в таких режимах от бензонасоса требуется повышенная производительность, которую он не может обеспечить.

Если двигатель ВАЗ не тянет на горячую, то стоит проверить расходомер воздуха, а так же свечи. В статье уже упоминалось о красной искре, так вот, на холодную они могут быть нормальными, а под воздействием температуры становятся «пробитыми.

Несмотря на развитие автоиндустрии, классические модели ВАЗ до сих пор пользуются огромным спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались инжекторной системой впуска. Она более надежна, нежели карбюраторная. Но что же делать, если ВАЗ-2107 заводится и глохнет? Инжектор – система более сложная. Но проблему можно решить своими руками. Давайте рассмотрим, как это сделать.

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

  • электродвигатель;
  • втягивающее реле;
  • шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен маховик с зубчатым венцом. При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет  шестерню от вала, когда обороты двигателя превысят обороты стартера.

  • Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
  • Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ.  Щетки, в свою очередь, соединяясь с частью ротора  и  подавая  на него напряжение, заставляют  вращаться  электродвигатель  стартера.
  • Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад,  вступают  в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий  несколько положений, в том числе  положение «Включено»  и положение  «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ,  поступает на втягивающее реле стартера.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ,  а другой  соединен  со щетками электродвигателя. Когда сердечник дойдет до конца  реле, при этом шестерни уж вошли в зацепление с маховиком,  медная пластина, находящаяся на конце сердечника, замыкает эти два контакта  и напряжение поступает  в электродвигатель.

Электромотор начинает вращаться, соответственно, вращается и коленчатый вал двигателя, после чего ДВС автомобиля запускается. После запуска сердечник вернется в свое первоначальное положение, бендикс выйдет из зацепления с маховиком и стартер отсоединится от двигателя. Затем ДВС начинает работать в автономном режиме и не требует подключение сторонних источников электропитания, а генератор автомобиля заряжает АКБ.

Что касается типов стартеров, встречаются:

  • Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его  корпус. Электродвигатель таких стартеров обладает высоким  КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с дизельными моторами и на бензиновые авто с более мощными двигателями.
  • Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает  быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления  шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после первого поворота ключа двигатель не запускается, после запуска мотора стартер крутится вместе с двигателем и т.д.

Низкое давление

Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут скрываться в низком уровне давления топливной магистрали. Для нормального запуска инжекторного двигателя требуется не менее 2.8 атмосфер. Проверить это можно, отсоединив подающую трубку от рампы. Используйте для этого манометр. Неисправности с насосом могут проявляться из-за частых перегревов. Но как это происходит, если он погружного типа? Топливный насос убивает езда на пустом баке. Если загорелась лампочка, не следует затягивать с заправкой. Стоимость насоса для инжекторной «семерки» в 3 раза выше, нежели для карбюраторной.

Электрические причины неисправности

Если установлено, что не крутит стартер ВАЗ-2105, или скорость оборотов слишком низкая, то обязательно нужно проверить электрическую цепь. Диагностика неисправностей начинается с аккумулятора. Водитель должен убедиться, что:

  • батарея хорошо заряжена;
  • провод, соединяющий клеммы втягивающего реле, закреплен надежно;
  • контактная группа замка зажигания не повреждена;
  • провод между стартером и аккумулятором исправен.

На этом этапе выявления проблем нужно обратить внимание на то, как срабатывает втягивающее устройство и вращается якорь. Иногда повреждается обмотка тягового реле, в это же время происходит замыкание между витками

Тогда ВАЗ-2105 не заводится, а стартер крутит. Еще одна причина поломки стартера, которая относится к разряду электрических, – медленное прокручивание маховика.

Если видимые проблемы не обнаружены, то нужно будет демонтировать стартер для дальнейшего осмотра. Скорее всего, произошло подгорание коллектора из-за замыкания пластин. Другие электрические причины поломки стартера — это:

  • выход из строя тягового реле;
  • щетки, неплотно прилегающие к коллектору;
  • износ коллектора якоря.

Не заводится ВАЗ 2107 инжектор

В автомобилях с инжектором направления проблемы так же всего два топливо и зажигание. Благодаря наличию электронных систем при неисправности на приборной панели загорается индикатор «check engine». При проверке код неисправности будет начинаться с Р03ХХ, что значит пропуски воспламенения горючей смеси. Но перед проверкой нужно определить наличие искры на свечах зажигания. Для диагностики системы применимо несколько простых способов:

  1. Проверка при помощи диагностического сканера. Этот способ не представляет собой ничего сложного. Сканер подключается к диагностическому разъему и путем анализа определяется источник проблемы. После обнаружения неисправности осматривают саму деталь, и в случае поломки узел заменяют.
  2. Проверка модуля зажигания. Проверять этот узел, не имея большого опыта в данном деле, легче всего заменив его на заведомо исправный. Это сэкономит много сил и времени. Ремонт самого модуля задача довольно кропотливая и требует и аккуратности, поэтому ремонтировать его самостоятельно не имея опыта, не рекомендуется. Надежнее доверить починку узла подготовленным специалистам.
  3. Так же нужно проверить состояние транзисторов в блоке управления. Всего их два и каждый отвечает за свою пару цилиндров. Часто происходит, что оба транзистора выходят из строя одновременно, что чревато полным отсутствием искры. При обнаружении неполадок транзисторы заменяются на новые.

Если с зажиганием все в порядке нужно проверить систему подачи топлива.

  1. Первым делом выкручиваются свечи и проверяются на наличие топлива на них. Если они сухие следует определить, подается ли напряжение на топливные форсунки. Для этого нужно снять разъем с одной и подсоединить к нему щуп тестера, второй щуп подсоединяется на массу автомобиля.
  2. Далее нужно проверить давление в топливной рампе. При обнаружении неисправности производится диагностика бензонасоса (в первую очередь следует проверить предохранитель, отвечающий за насос).

Мотор ВАЗ 2107 не тянет, не набирает обороты

Потеря мощности мотора мотора ваз 2107 чаще всего связана с пониженным давлением в рампе форсунок. Эта проблема связана с тем, что в таких режимах бензонасос не может обеспечить необходимую производительность.

Если же мотор не тянет в прогретом состоянии нужно проверить датчик массового расхода воздуха. А так же стоит проверить свечи. В нагретом состоянии они могут работать некорректно.

стартер не крутит и не щелкает, ремонт и автозапуск своими руками

Распространенные проблемы со стартером и их причины

Стартер на классических моделях ВАЗов имеет похожую конструкцию, поэтому неисправности и причины их вызвавшие, аналогичны для всех моделей классики.

В таблице перечислены основные поломки стартера, вызвавшие их причины.

Неисправность Причина
Во время запуска не срабатывает якорь и втягивающее реле. Разряженный аккумулятор, окисление клемм на АКБ, плохие контакты, обрыв, замыкание между витками в обмотках реле, обрыв в электросети.
При работе устройства слышны посторонние шумы. Неисправны втулки подшипника, вышли из строя шейки вала якоря, плохо закреплен корпус, сломана крышка, неправильная установка – перекос, сломаны зубья шестеренок.
Не крутит стартер ВАЗ или плохо работает. Плохой контакт на соединениях втягивающего, изношенные щетки, подгоревший коллектор.
При запуске реле срабатывает, но якорь еле крутится либо не вращается совсем. Недостаточный заряд аккумулятора, окисление на его полюсах, изношенные или залипшие щетки, подгоревший коллектор, пробои в обмотках, ослаблена затяжка либо окислились наконечники, неисправность щеточного узла.
Тяговое реле щелкает и отключается. Недостаточно заряжен аккумулятор, плохой контакт из-за окисления, замыкание или обрыв в обмотке.
Якорь вращается, коленвал не крутится. Пробуксовка муфты, сломан ее рычаг или выскакивает ось рычага, сломана буферная пружина.

Особенности диагностики механизма

Чтобы автозапуск своими руками на ВАЗ проходил без неприятных сюрпризов, нужно следить, в каком состоянии находятся детали стартера. Диагностика устройства состоит из проверки с помощью приборов и визуального осмотра комплектующих (автор видео — Михаил Майоров).

Для диагностирования стартер нужно демонтировать, очистить от загрязнений, и разобрать до мельчайших деталей. Все комплектующие необходимо почистить и высушить. При визуальном осмотре можно обнаружить обрыв обмоток, нарушение изоляции, износ, механические дефекты в виде царапин, задиров.

Мелкие дефекты поверхности устраняются с помощью мелкозернистой наждачки или путем шлифовки. Если нарушена межвитковая изоляция, изношены подшипники или щетки стартера ВАЗ, они подлежат замене. Окислившиеся контакты необходимо зачистить.

Для диагностики обмоток статора и якоря, следует снять заднюю крышку пускателя и отсоединить щеткодержатель. Мультиметром, выставленным на сопротивление, проверяется, есть ли замыкание обмоток на корпус. Если его нет, прибор будет показывать значение 10 кОм.

Обрыв обмотки также проверяется тестером. Для этого клеммы прибора следует подключить к выводам обмотки. Если сопротивление на тестере стремится к бесконечности, это может расцениваться как обрыв обмотки. Чтобы проверить обмотки якоря, нужно присоединить один провод от тестера к корпусу, а второй по очереди к контактным пластинам. Если замыкания нет, на приборе должно высвечиваться сопротивление не меньше 10 кОм.

Инструкция по снятию и ремонту стартера своими руками

Перед тем, как проверить стартер ВАЗ, его необходимо снять с машины. Это лучше делать на смотровой яме или приподнять машину домкратом, так как удобнее откручивать нижнее крепление агрегата.

Из инструментов нужно приготовить:

  • набор ключей;
  • торцовых головок:
  • вороток.

Чтобы снять стартер, необходимо выполнить последовательность действий:

  1. Сначала следует снять АКБ, легче будет добраться до нужного механизма.
  2. Далее из смотровой ямы отсоединить от тягового реле шпильки контактов, а также провода от генератора и пускателя.
  3. Затем снимается защита с двигателя путем выкручивания крепежных гаек.
  4. Ослабляются хомуты и крепежные гайки, снимается воздухосборник.
  5. Далее демонтируется теплоизоляционный щиток.
  6. Спустившись в смотровую яму, выкручиваем нижний болт крепления пускового устройства.
  7. Отсоединяем разъем проводов.
  8. Далее следует выкрутить два верхних болта крепления и снять устройство.

Демонтированное устройство готово к техосмотру и поиску неисправностей. Для этого придется его полностью разобрать. Ремонт стартера ВАЗ состоит в замене изношенных и неисправных деталей, обновлении изоляции, зачистке мелких механических повреждений.

Сборка осуществляется в обратном порядке. Присоединяются все провода. После сборки обязательно проверяется работоспособность узла.

Видео «Демонтаж и установка пускателя»

В этом видео наглядно показывается, как демонтировать стартер на классику (автор ролика — Sergey Romanov).

Принцип работы

Обгонная муфта связана с маховым венцом. Она закреплена таким образом, чтобы ее движения были не ограничены. Реле стартера ВАЗ-2105, производящее втягивающие-вытягивающие движения, установлено на корпусе. Внутри этого прибора впаяны силовые контакты, которые водители называют между собой пятаками. Эта деталь представляет из себя простые болты, запрессованные в эбонитовую крышку втягивающего реле. Там же размещается подвижный контакт в виде перемычки.

Все элементы стартера соединены между собой так, чтобы вовремя подачи крутящего момента на обгонную муфту ролики этого элемента, которые находятся внутри сепаратора, могли фиксировать шестерню в обойме. Положительные и отрицательные контакты стартера должны соединяться соответствующими полюсными пластинами. Как только срабатывает втягивающее реле, сердечник начинает выталкивать бендикс к маховику. После этого якорь раскручивает маховик.

Во время действия сердечника на подвижный контакт и замыкания силовых пятаков происходит подача тока от аккумуляторной батареи. Если водитель начал заводить двигатель, повернув ключ в замке зажигания, то может произойти такой момент, когда обороты мотора будут выше оборотов стартера. Тогда сработает обгонный механизм бендикса.

Способы замыкания стартера напрямую

Проводка к стартеру подключается через два контакта, расположенных в крышке втягивающего реле. Провод большого сечения подключен постоянно, даже при выключенном зажигании, так как он соединён напрямую с «плюсовой» клеммой АКБ (на рис. ниже обозначен жёлтой стрелкой). Стартер начинает работать, когда напряжение подаётся на более тонкий провод. При этом втягивающая обмотка перемещает сердечник, который прижимает контактную пластину (красная стрелка) к головкам медных болтов.

Замыкается силовая цепь стартера – второй силовой контакт соединён с обмотками статора и якоря. Якорь начинает вращаться, а параллельно с этим:

  1. Подключается удерживающая обмотка реле. Она обеспечивает надёжный контакт и предотвращает «выталкивание» бендикса из зацепления с маховиком.
  2. Сердечник через рычаг (вилку) выталкивает бендикс к маховику.

При прекращении подачи питания на контакт 50 удерживающая обмотка «отпускает» сердечник, под воздействием возвратной пружины размыкающий электрическую цепь и выводящий из зацепления бендикс. При обрыве цепи, подводящей напряжение к выводу 50 стартера, можно замкнуть контакты отвёрткой либо просто металлическим стержнем. Силовая клемма втягивающего реле, к которой напряжение подводится всегда, послужит средством «обхода» штатной проводки. Ток поступит на втягивающую обмотку напрямую, минуя выключатель зажигания и реле.

Замыкание стартера отверткой

В момент включения происходит сильное искрение между отвёрткой и клеммами, но опасаться этого не стоит. Гораздо опаснее соединить плюсовые выводы с «массой». Например, коснувшись одновременно контактов и корпуса стартера или кузова.

На автомобилях, у которых компоновка подкапотного пространства не позволяет таким способом «добраться» до контактов на втягивающем реле, запустить двигатель можно иначе – замкнуть соответствующие контакты реле включения стартера, которое обычно устанавливается на брызговике двигателя или щитке передка.

Сделать это можно двумя способами:

  1. Соединить контакты 87 и 30 (на схеме ниже) металлической перемычкой.
  2. Сняв крышку реле, вручную нажать на контактную пластинку, имитируя срабатывание катушки.

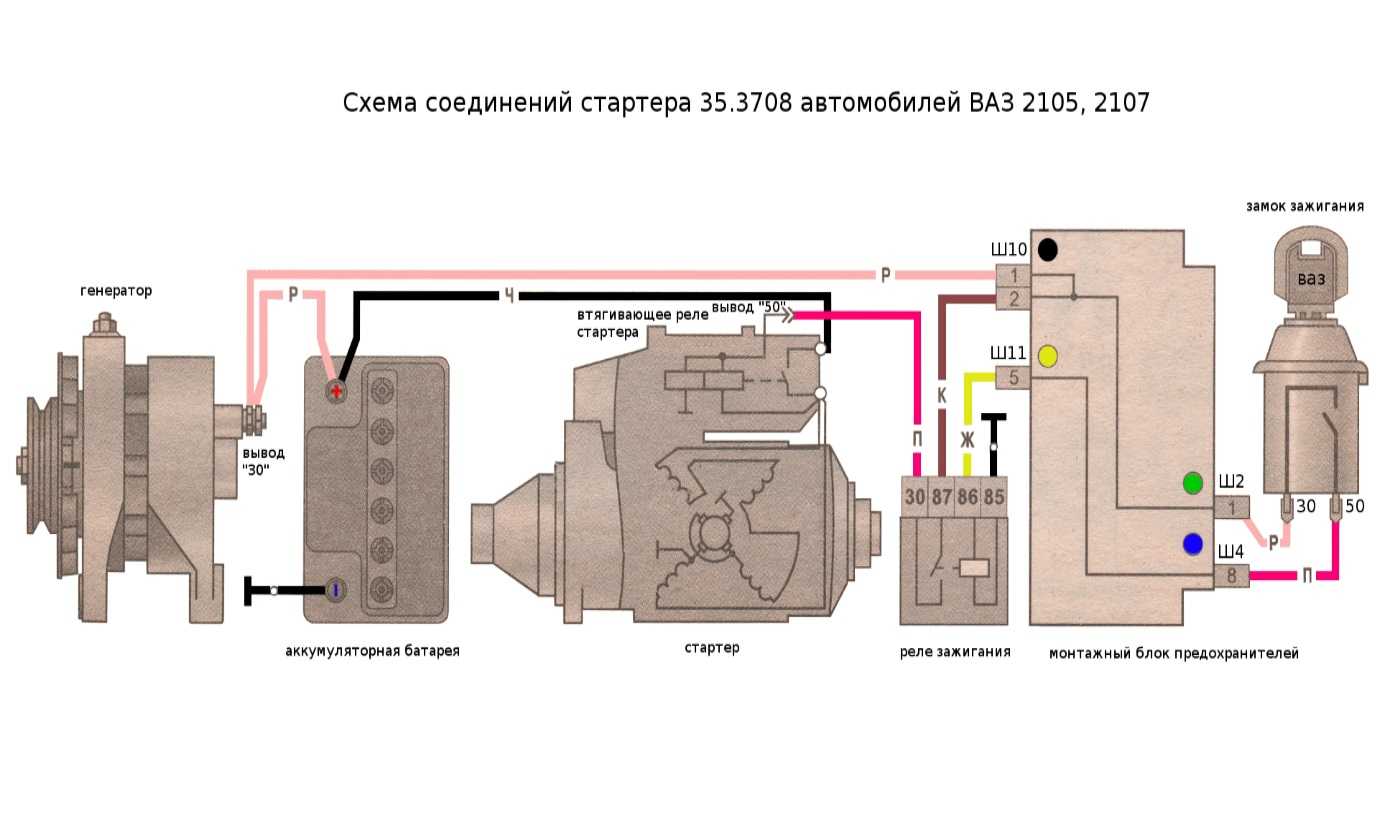

Электрическая схема стартера

  • Три способа замкнуть стартер напрямую
  • Основные поломки стартера
  • Замкнуть стартер с толкача
  • Буксировка автомобиля
  • Замыкание отверткой

Многие автомобилисты сталкивались с такой проблемой как поломка стартера. Он может сломаться в любой момент. Как завести машину, если не работает стартер, а ехать необходимо? Завести машину возможно таким путем как замкнуть стартер напрямую или завестись без него. Но перед тем как это сделать, следует ознакомиться с основными поломками стартера и понять все нюансы.

Стартер крутит, а двигатель не заводится

Поворот ключа, тарахтение стартера и… двигатель не запускается. С такой проблемой рано или поздно сталкивается каждый автовладелец. Что делать в данной ситуации?

Вообще, причин, по которым двигатель может не запускаться, существует очень много и рассмотреть их все в рамках одной статьи невозможно. Однако есть «базовые» условия, которые необходимы для успешного запуска. Их мы сейчас и обсудим.

Для успешного запуска необходима подача топлива с рабочим давлением, воздух и своевременная искра

Также крайне важно приготовление правильной топливно-воздушной смеси. Эти условия и нужно проверить в первую очередь, когда двигатель отказался заводиться

Схема стартера ВАЗ 2106

Для начала рассмотрим подробно схему стартера ВАЗ 2106.

Расшифровка схемы стартера ВАЗ 2106:

  1. — крышка со стороны привода;
  2. — стопорное кольцо;
  3. — ограничительное кольцо;
  4. — шестерня привода;
  5. — обгонная муфта;
  6. — поводковое кольцо;
  7. — резиновая заглушка;
  8. — рычаг привода;
  9. — якорь реле;
  10. — удерживающая обмотка тягового реле;
  11. — втягивающая обмотка тягового реле;
  12. — стяжной болт реле;
  13. — контактная пластина;
  14. — крышка реле;
  15. — контактные болты;
  16. — коллектор;
  17. — щетка;
  18. — втулка вала якоря;
  19. — крышка со стороны коллектора;
  20. — кожух;
  21. — шунтовая катушка обмотки статора;
  22. — корпус;
  23. — винт крепления полюса статора;
  24. — якорь;
  25. — обмотка якоря;
  26. — промежуточное кольцо.

    Схема соединений стартера ВАЗ 2106

Расшифровка схемы соединений стартера ВАЗ 2106:

  1. — генератор;
  2. — аккумуляторная батарея;
  3. — стартер;
  4. выключатель зажигания;

Р1 — втягивающая обмотка тягового реле;

Р2 — удерживающая обмотка тягового реле.

Стартер ВАЗ-2105: проблемы и способы устранения, правила замены и ремонта, советы специалистов

Автомобиль ВАЗ-2105 до сих пор пользуется популярностью у российских водителей. Его отличает простота эксплуатации и невысокая стоимость запчастей. Однако, если автовладелец хочет, чтобы машина работала без проблем, он должен регулярно проверять ее на предмет различных неисправностей.

Нередко поломки возникают неожиданно. Они могут повлиять на работу автомобиля. К числу таких проблем можно отнести неисправность стартера на ВАЗ-2105. Для того чтобы быстро выполнить ремонт, нужно понимать устройство и технологию работы этого узла. Тогда починить стартер будет намного легче.

Замыкание отверткой

Замыкание стартера отверткой можно проводить, только если причиной поломки стало втягивающее реле.

Узнать такую поломку можнопо щелканью из-под капота когда вы проворачиваете ключ. Это значит что включение втягивающего реле происходит, но ведущая шестерня не поворачивает коленвал. В такой ситуации нельзя сделать ничего кроме как перемкнуть стартер отверткой и таким образом дать напряжение на обмотки. Для замыкания стартера отверткой нужно выставить рычаг КПП в нейтральном положении и затянуть тормоз. В этих условиях отвертка будет работать как втягивающее реле. Отвертку вставляем между силовыми клеммами замкнув их.

Для того чтоб завести машину напрямую через стартер лучше всего прибегнуть к помощи ассистента. Таким образом, это упростит задачу. Один будет вставлять отвертку, другой — замыкать контакты. С помощником все пройдет гораздобыстрееи проще.

Ремонт стартера на ВАЗ 2106 причины и возможные неисправности

Здравствуйте, уважаемые автомобилисты! Казалось бы, еще вчера вы наслаждались ровным звуком мотора, послушно появлявшегося из-под капота «шестерки» после поворота ключа, и короткого жужжания стартера. А уже сегодня, бац!: плохо крутит стартер ВАЗ 2106 – даже провернуть пару раз коленвал он больше не в силах.

Первым делом вы, конечно же, проверите заряд аккумулятора. Иногда именно слабый заряд АКБ, является причиной всех бед и несчастий, связанных с электросистемами.

Но что делать, если батарея заряжена – фары светят, а сигнал оглушительно ревет? Готовьтесь к тому, что вам придется снимать, разбирать, проверять и, возможно, производить ремонт стартера ВАЗ 2106 .

Типичные неисправности стартера ВАЗ 2106 и их причины

Стартер «шестерки», в принципе, ничем не отличается от стартеров классических моделей. Поэтому и неисправности у них – одинаковые. Чаще остальных случаются такие неисправности стартера ВАЗ 2106, как:

1. Стартер включается, однако втягивающее реле стартера ВАЗ 2106 не срабатывает. Якорь при этом не срабатывает. Возможные причины этой ситуации:

  • разрядился аккумулятор;
  • окисление выводов аккумулятора и (или) наконечников проводов;
  • ослаблена затяжка наконечников;
  • обрыв провода втягивающего реле стартера ВАЗ 2106;
  • замыкание в обмотках втягивающего реле;
  • произошло замыкание на «массу»;
  • якорь втягивающего реле заедает;

2. При включении срабатывает втягивающее реле, якорь вращается очень медленно или не срабатывает.

Причины неисправности:

  • слабый заряд аккумулятора;
  • окисление выводов аккумулятора и (или) наконечников проводов;
  • ослабление болтов, крепящих втягивающее реле;
  • зависание или большой износ щеток;
  • обрыв в обмотках;
  • между пластин коллектора произошло замыкание;
  • подгорание коллектора.

3. При включении, вращается якорь стартера, однако не прокручивает коленвал. Причины:

  • пробуксовывание муфты свободного хода;
  • неисправность или выскальзывание из оси рычага включения муфты;
  • неисправность буферной пружины;

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
