Трамблёр ваз 2109

Возможные неисправности БСЗ

Если на коммутатор зажигания ВАЗ 2109 перестают поступать импульсы, значит, возможен обрыв проводов, и их требуется заменить или соединить. Вторая причина кроется в неисправности датчика Холла. Его состояние проверяется вольтметром. И если в электронном приборе отсутствует напряжение, его требуется заменить.

Датчик Холла стоит внутри корпуса распределителя. Чтобы поменять его, надо открыть крышку и отсоединить старый датчик. Повреждение проводов также возможно между датчиком и катушкой зажигания. Подача импульса нарушается, если ослаблено крепление проводов или их концы окислились.

Перебои в работе двигателя ВАЗ 2109 возникают по разным причинам. Например, наблюдаются нагар, грязь, накопившаяся на стенках или роторе трамблёра. Бывают и другие негативные факторы.

Причины Действия
Изношены электроды или на свечи попало масло, которое течёт из под сальника, на них образовался нагар. Трещины на керамическом корпусе свечей тоже не способствуют слаженной работе двигателя. Замаслившиеся свечи можно промыть в бензине, высушить, нагар зачистить. Но изношенным электродам или треснутым изоляторам ремонт не поможет. Такие свечи требуют немедленной замены.
Если со свечами все в порядке, а двигатель не заводится. Следует проверить угольные щетки в корпусе прерывателя.
Неисправный коммутатор зажигания. Он требует регулировки.

Бывает, что заедают грузики в регуляторе опережения зажигания. Это происходит по причине ослабления пружин, которые выработали свой ресурс, и их нужно поменять. Ремонт данного дефекта можно выполнить самостоятельно.

Признаки неисправной контактной системы

Как известно на сегодня существуют трамблеры с бесконтактной и контактной системами искрообразования, начнем разбираться с контактной системой. Если у вас бесконтактная, тогда для вас инструкция немного ниже:

  • Возникающие признаки в контактной системе, как правило, обусловлены либо изменением зазора между контактами либо с загрязнением их
  • Так как на работоспособность контактного трамблёра(см.Устройство трамблера ваз 2109: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания), огромное влияние оказывает состояние его контактов в отличие от прибора, имеющего бесконтактную систему
  • Состояние контактов следует проверять через каждые 10000 километров
  • Когда возникает в ваз 2109 проблема в трамблёре её следует выявить, так как к ним относится и износ кулачков вала, выработка упора контактов, который скользит по ним
  • Возможный износ втулок, в которых и вращается вал, а так же разрушение подшипника в подвижной контактной пластине, возникшее ослабление контактной пружины, возможное заедание контактов на своей оси, а так же их подгорание, эрозия либо загрязнение
  • Такие неисправности неизбежно приводят к изменениям зазоров либо нарушению контакта в контактах
  • А вследствие этого — потеря мощности мотора, полное прекращение работы его на холостом ходе, заметное снижение приёмистости, и появление рывков при резком нажатии педали газа
  • При сильном износе либо разрушении подшипника в подвижной контактной пластине, а так же при критическом износе втулок, и обрыве минусового шунта, возникновении нарушение контакта рычага либо контактной пары или даже самого контакта вызывает появление хлопков в глушителе или впускном коллекторе
  • Это может так же возникнуть при сгорании помехоподавляющего резистора, который находится в бегунке распределителя
  • Если двигатель совсем не заводится это чаще всего связано либо с отсутствием контакта, либо отсутствием зазора контактной пары, и еще пробой бегунка (бегунок снимаете и приобретаете новый)
  • Полное отсутствие, загрязнение либо выгорание контактов легко определяется визуально, а если отсутствует разряд в высоковольтном броне проводе, идущем от катушки зажигания, тогда надо заменить провод, если это не решило проблемку, сменить катушку
  • Если же искра есть на центральном проводе, но отсутствует на свечных проводах, это свидетельствует о неисправности бегунка
  • К неисправностям так же относятся — неисправность центробежного либо вакуумного регуляторов
  • При появлении слабой искры на центральном проводе либо слишком большом искрении между контактов свидетельствует о неисправности конденсатора
  • Примечание: Не следует при ремонте (да и вообще) устанавливать дополнительных конденсаторов либо конденсаторов с большей ёмкостью
  • По номиналу емкость конденсатора допускается в пределах 0,15 – 0,35микроФарад

Демонтаж

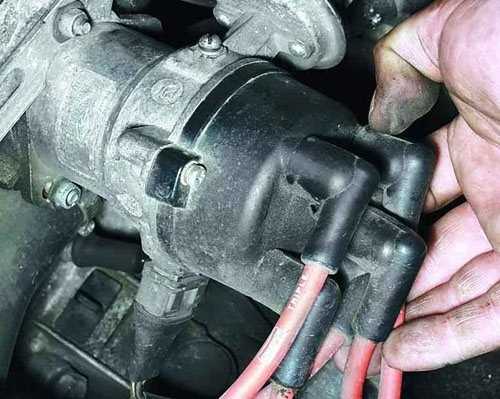

Выполнив демонтаж трамблера, вы сможете разобрать устройство с целью ремонта его составляющих, либо полностью заменить распределитель на новый агрегат.

  • Обесточьте автомобиль, сняв минус с АКБ;
  • Отключите от трамблера высоковольтники, шланг вакуумного корректора зажигания;
  • Снимите с кронштейна трос привода, отвечающего за дроссельные заслонки. Далее откручиваются крепежные гайки и демонтируется кронштейн;
  • Перед снятием распределителя зажигания нанесите на корпусе трамблера и привода вспомогательных элементов метку. Так вы сможете упростить себе задачу по установке опережения зажигания для его точного выставления. Метка наносится на металл царапиной;
  • Отожмите фиксатор, удерживающий колодку с проводами питания, отсоедините его от трамблера;
  • Поставьте поршень от первого цилиндра в положение верхней мертвой точки, двигая маховик мотора по часовой стрелке;
  • Открутите остальные винты распределителя зажигания. Первый крепеж был извлечен при снятии кронштейна оболочки троса привода заслонками;
  • Снимите ваш поврежденный трамблер.

Разборка и ремонт

Достаточно часто ремонтные мероприятия с трамблером связаны с износом и необходимостью поменять сальники (муфта). Чтобы поменять сальник, а также остальные вышедшие из строя компоненты трамблера, предлагаем вашему вниманию соответствующую инструкцию, а также видео подсказки.

  1. Снимите крышку распределителя зажигания путем отщелкивания фиксатора.
  2. Снимите бегунок. Он протирается чистой ветошью и проверяется на предмет наличия механических повреждений. Если имеются сколы, трещины, элемент идет под замену.
  3. Бегунок должен плотно садиться на вал, что достигается за счет наличия пластинчатой пружины прижимного действия. Если она вытянулась или сломалась, замените.
  4. В корпусе бегунка находится резистор. Нормальное показание его сопротивления — 1 кОм. Замерив данные омметром, можно сделать выводы относительно работоспособности компонента.
  5. Снимите клемму низковольтной проводки. Для этого откручивается крепежный винт от корпуса.
  6. Снимите пластиковый экран, выполняющий функции пылезащиты.
  7. От датчика Холла идет питающий провод, удерживающийся лапками держателя. Отверткой лапки разжимаются, и провод извлекается. Далее нужно открутить пару крепежных винтов фиксации опорной пластины датчика Холла.
  8. Снимите вакуумный корректор. Только перед этим обязательно разъедините его с рычагом опорной пластины. Чтобы сделать такую операцию, аккуратно снимите стопорное кольцо со штифта.
  9. Следующий шаг — демонтаж пары винтов, которые держат корректор на корпусе трамблера.


Разборка агрегата

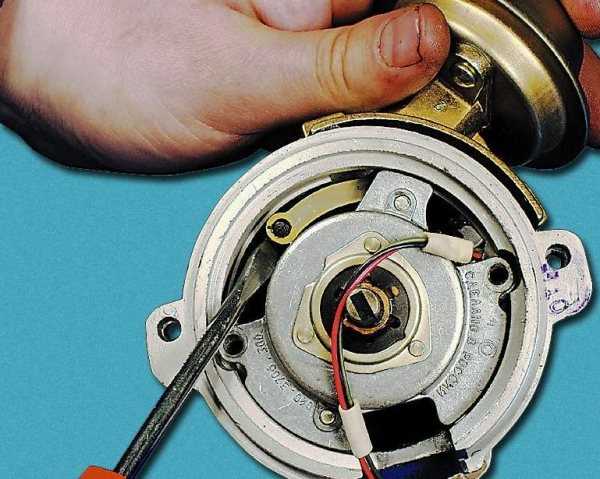

  1. Поднимите немного рычаг корректора, что позволит вам снять его со штифта пластины датчика и снять сам корректор.
  2. Эти действия позволят вам легко снять опорную пластину путем ее приподнимания плоской отверткой. Демонтируйте элемент. Пластина подлежит обязательной замене, если втулки износились или на агрегате имеются механические повреждения.
  3. Открутите два крепежа, чтобы рассоединить пластину и датчик Холла.

  1. Вам нужно снять сальник, то есть муфту. Она располагается на валике трамблера. Муфта закрывается упорной шайбой. Та, уже в свою очередь, фиксируется стопорным кольцом. Вам нужно для начала снять кольцо, что даст возможность демонтировать упорную шайбу.
  2. Снимите сальник, выбив для этого штифт боровком небольшого диаметра. Размеры боровка определите уже по ходу ремонта.


Проверка наличия повреждений

  1. Под сальником находятся регулировочные шайбы.
  2. Из корпуса трамблера извлеките валик вместе с центробежным регулятором.
  3. Очистите корпус, используя керосин и сухую ветошь. Убедитесь, что на корпусе нет механических повреждений, сколов, трещин.
  4. Изучите состояние втулок. На них вращается валик, а при сильном износе валик начинает разбалтываться. Также устройство меняется вместе с втулками, если есть следы выработки, дефекты, повреждения.
  5. Для разборки и замены поврежденных элементов центробежного регулятора вам нужно первым делом с помощью отвертки снять пружины грузиков.
  6. Если пружины целы и невредимы, не деформированы, сделайте пометки по их посадочным местам. Перепутав их местами при сборке, могут возникнуть проблемы.
  7. С вала снимите ведомую пластину вместе с экраном.
  8. Убедитесь, насколько эффективно перемещаются грузики по своим осям. Движения должны быть свободными, без каких-либо заеданий. Если проблемы есть, грузики меняются.
  9. Ошибочно проверять перемещение грузов, не сняв и не прочистив их предварительно.

Как правильно выставить зажигание на ВАЗ 2109 карбюратор – детальная инструкция

Процесс настройки выглядит следующим образом:

1. Заводим двигатель автомобиля и добиваемся, чтобы частота вращения мотора составляла примерно 800 об/м. Для установки холостого хода в таких пределах достаточно с помощью шлицевой отвертки подрегулировать винт, отвечающий за количество топливной смеси в карбюраторе.

2. После установки холостого хода до указанного выше значения глушим двигатель автомобиля.

3. Отсоединяем от вакуум корректора резиновый шланг. Аккуратно перегибаем шланг примерно посередине или заглушаем его винтом подходящего диаметра.

4. Подключаем плюсовой вывод стробоскопа к «+» выводу АКБ;

5. Подключаем минусовой провод стробоскопа к «-» выводу АКБ;

6. Отсоединяем свечной провод из гнезда первого цилиндра как это показано на изображении:

Отсоединяем свечной провод

7. В гнездо устанавливаем датчик стробоскопа и к нему подсоединяем высоковольтный провод;

8. Удаляем заглушку из люка корпуса системы сцепления:

Удаляем заглушку

9. Включаем зажигание и заводим двигатель. Активно изменяющийся световой поток, вырабатываемый стробоскопом, направляем в люк картера сцепления:

Стробоскоп направляем в люк картера сцепления

10. При мигающем свете кажется, что метка, которая располагается на маховике, находится в неподвижном состоянии. В случае, если зажигание установлено верно, то первая метка должна быть между технологической выемкой и предыдущей отметкой на шкале.

Метки

11. Если после описанных операций было обнаружено, что регулировка зажигания ВАЗ 2109 неверна, продолжаем работу.

12. Воспользовавшись рожково-накидным ключом немного ослабляем крепежные гайки распределителя системы зажигания:

Крепежные гайки

13. После ослабления гаек крепления проворачиваем корпус распределителя в правую сторону – если необходимо повысить угол зажигания, и в левую сторону, если угол необходимо уменьшить.

14. Подсоединяем к вакуум корректору резиновую трубку и проверяем правильность установки зажигания. Если нормальный результат не был достигнут, производим повторные регулировки. О том, как осуществляется проверка правильности работы системы, будет описано немного ниже.

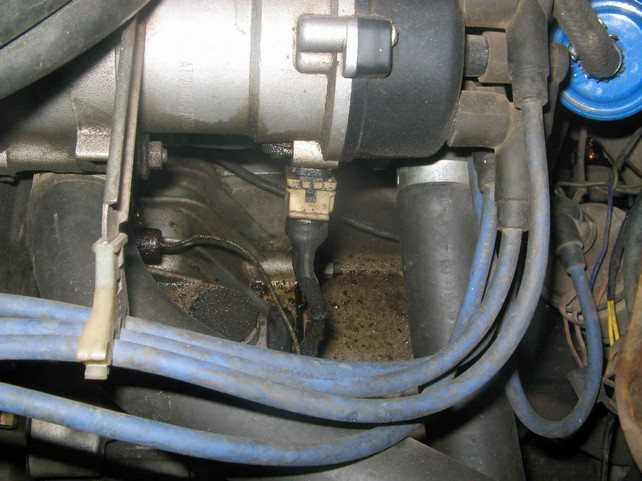

Трамблер в бесконтактной системе зажигания

Контактная система зажигания, которая установлена на допотопных классических моделях ВАЗ — образец итальянской надежности, стабильности и ремонтопригодности. Эта система (не в принципе система зажигания, а именно ВАЗовская) была разработана концерном Фиат в 1963 году и практически не изменялась на протяжении всей эпохи царствования классических Жигулей, вплоть до того момента, когда из ворот Ижевского завода не выкатили последнюю ВАЗ 2107. Хотя на последних семерках уже стояла бесконтактная система зажигания, особенных изменений она не претерпела.

На автомобилях семейства Самара — 2108, 2109, 2114, система зажигания бесконтактная. Что это значит и какие отличия ее от контактной системы? Вот они:

  • в трамблере ВАЗ 2109 отсутствует контактная группа;
  • работа бесконтактной системы зажигания управляется электроникой, а не одноклеточными электромагнитными реле;
  • корректировка угла опережения зажигания проводится другими методами;
  • бесконтактный трамблер ВАЗ 2109 более компактный, чем трамблеры классических ВАЗ.

Принцип работы системы зажигания и ее основные задачи не изменились с применением бесконтактной системы. Она стала проще в обслуживании, стала меньше зависеть от механического износа контактной группы, но больше — от качества электронных полупроводниковых комплектующих. Электронные блоки управления старых 2109 требуют обязательной проверки перед покупкой, поскольку качество отечественных радиокомпонентов не всегда может быть стабильным.

Назначение трамблера ВАЗ 2109

В любой системе зажигания, бесконтактной, или контактной, есть два контура — высоковольтный и низковольтный. Трамблер, распределитель зажигания, является как раз тем устройством, которое имеет дело как высоковольтной проводкой, так и с маловольтажной. Основная его задача — распределение высокого напряжения между свечами зажигания в нужный момент и в определенном порядке.

Работает трамблер следующим образом — Высоковольтное напряжение генерируется в катушке зажигания методом электромагнитной индукции. По высоковольтному проводу оно подается на центральный контакт крышки распределителя. Контакт находится в постоянном взаимодействии в бегунком, который распределяет ток по четырем контактам, соответствующим свече в цилиндре. Бегунок находится в постоянном вращении и поочередно замыкает центральный контакт с контактами свечей. Ток поступает на свечи по проводам высокого напряжения в порядке, определенном очередностью работы цилиндров — 1-3-4-2. Бегунок приводится в движение приводным валом, который соединен с распредвалом.

Работа датчика холла и центробежного механизма

Устройство трамблера ВАЗ 2109 позволяет корректировать угол опережения зажигания во время работы двигателя. Это достигается за счет центробежного устройства, которое способно сдвигать бегунок при резком увеличении числа оборотов. Конструкция центробежного механизма аналогична тем, которые устанавливались на трамблеры с контактной системой зажигания.

Также в трамблере ВАЗ 2109 предусмотрен вакуумный корректор. Он работает следующим образом — при создании разрежения во впускном коллекторе, с которым соединен корректор, разряжение передается по трубке в камеру с резиновой диафрагмой. Диафрагма соединена с тягой, которая шарнирно крепится к пластинке, на которой расположен датчик холла. Именно этот датчик заменил контактную группу в трамблере и позволил сделать систему зажигания стабильнее. Вместе с пластиной датчик может сдвигаться, регулируя момент зажигания, увеличивая или уменьшая угол, в зависимости от интенсивности набора оборотов и от разрежения в коллекторе.

Неисправности в работе трамблера

Поскольку в трамблере 2109 минимум механических деталей, то он не так подвержен износу, как трамблер с контактной группой. Тем не менее, они есть и к ним нужно быть готовым.

  1. Часто забивается отверстие для вентиляции и компенсации давления на хвостовике трамблера. Это приводит к тому, что кратерные газы, не имея другого выхода, прорываются через сальник валика трамблера и замасливают бегунок.
  2. Случаются пробои на массу в крышке распределителя из-за микротрещин.
  3. Из-за некачественных элементов выходит из строя датчик холла;
  4. Разбалтывается подшипник вала трамблера.

Все эти неприятности решаются довольно просто, если не жалко времени все можно устранить своими руками. Трамблер ВАЗ 2109 цена которого составляет не многим более 1000 рублей — в принципе, расходный узел, поэтому принимать решение о его ремонте может быть нерентабельно с точки зрения потраченного времени. Правильного вам искрораспределения, и удачи на дорогах.

Ваз 2109 звенят пальцы

Несколько дней назад у меня начались проблемы с оборотами. Плавали от 1000 до 1500. Затем начали звенеть пальцы. При разгоне. Грешил это всё на бензин. Потому что что-то подобное было уже из-за бензина. Поехал заправился на другой заправке, не помогло. В прошлый раз на этом всё закончилось. А в этот — нифига. Ну думаю обороты из-за карбюратора, пальцы из-за зажигания. Или всё вместе. Больше грешил на карбюратор. Потому что зажигание я не трогал. и в то же время думал что возможно ремень ГРМ проскочил на зуб. Сегодня поехал в гараж, разбираться с этой проблемой.

Начал с того что снял кожух ремня грм и проверил метки. всё на месте. Затем снял карб, нужно было поменять текстолитовую толстую прокладку. у меня была треснутая. давно уже хотел поменять. карбюратор был снят не зря. был подсос воздуха.

и тут совершенно случайно задел рукой вакуумник на трамблёре. и увидел это —

Ну ладно. Друган, Макс, переходит с карбюратора на инжектор в моём гараже. и у него есть уже снятый трамблёр с вакуумником, который ему уже не нужен.

Решил я снять свой, для того чтоб было более удобно подлезть к стопору. Хорошо что я это сделал. и Тут мы увидели вот это —

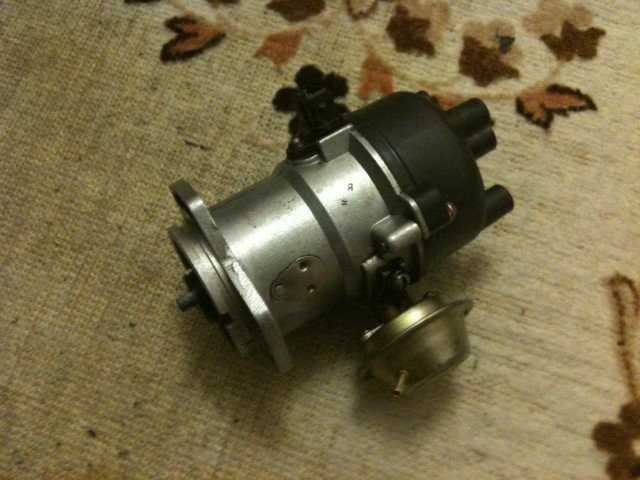

Поставил трамблёр. Завёл машину. Всё отлично!

1) Всем привет! Ваз 21099 выставил зажигание( пальчики звенят 1-3 секунды) машина перестала ехать,динамики не какой, ставлю раннее обороты повышаются,динамика хорошая,но пальцы звенят ужас. метки ГРМ смещена на 1 зуб,ставлю по меткам машина тоже не едет!какие мысли народ? Голову сломал уже!всем спасибо Мужики. Беда такая. Девятка инжектор, на днях появилась такая муть что когда трогаешься и даешь огня ей, то до 2500 оборотов она дергается, и не едет, а после 2500 начинает нормально рвать, не могу даже на кольце проскочить. Это только в сырую погоду номер вопроса на который отвечаете!.Звенят пальцы ваз 2109 карбюратор.

Почему стучат пальцы в двигателе при разгоне? Разбираемся в проблеме »

Почему стучат пальцы в двигателе при разгоне? Разбираемся в проблеме

Почему стучат пальцы в двигателе при разгоне? Чтобы ответить на этот вопрос нужно разобраться, отчего возникает это явление. В нормальном состоянии воспламенение горючей смеси происходит равномерно. Взрывное сгорание топлива начинается возле свечи и одновременно распространяется в разные стороны. Скорость распространения взрыва около 20-30 м/сек. В случае детонации переобогащенная смесь начинает взрываться сразу после попадания в камеру сгорания. Взрывная волна движется хаотично, наталкиваясь на стенки цилиндра, остатки смеси взрываются. Скорость волны при этом может достигать 1000 м/сек.

Последствия. Как мы уже выяснили детонация, это по сути неуправляемое сгорание топлива. При этом, стенки цилиндра нагреваются неравномерно, в местах ударов взрывной волны температура повышается значительно. Это может приводить к деформации блока цилиндров. Также может перегреться и деформироваться поршень. Взрывная волна при определенных условиях может испортить клапана. Также она может повредить шатуны. В любом случае, систематическая и сильная детонация приведет к необходимости капитального ремонта двигателя.

Данное явление может вызывать большое количество факторов. Они имеют разную степень опасности. Иногда, небольшая детонация вполне допустима. Ниже будут рассмотрены все возможные варианты появления этого явления.

Самой безобидной можно назвать детонацию, которая возникает при резком увеличении оборотов. Если при 1000 об/мин резко выжать педаль газа, ускоряя работу силового агрегата до 4000-5000 об/мин, то можно услышать кратковременную детонацию. Это вполне рядовое явление. Бояться этого не стоит, в этом случае детонация не приведет к печальным последствиям. Причина в резком увеличении топлива, подаваемого в двигатель, количество воздуха сначала остается на прежнем уровне, это и вызывает преждевременно окисление топлива, которое сопровождается взрывами. Единственный способ борьбы с этим явлением – отказ от резкого увеличения оборотов.

Но, иногда детонация может появляться при нормальной работе силового агрегата. Вот в таких случаях необходимо максимально быстро выявить и устранить неисправность. Иначе, это приведет к ремонту мотора. Итак, у детонации могут быть следующие причины:

  • Неправильно выставленный угол опережения зажигания. При увеличении этого показателя, точка с максимальным давлением при сгорании топлива смещается к ВМТ. Из-за этого возникает повышенное давление в цилиндре, и соответственно появляется . При появлении беспричинных стуков, обязательно проверьте правильность работы зажигания;

Ошибка в работе . При отказе датчика расхода топлива, бортовой компьютер может давать ошибочные команды. В итоге, двигатель начинает не только дергаться, но и детонировать;

Практически все современные машины оборудованы датчиком гашения детонации. Если вы наблюдаете явление регулярно, то проверьте состояние этого небольшого прибора. При необходимости нужно заменить его;

Низкое октановое число. У каждого автомобиля имеется своя степень сжатия, соответственно, рассчитывается этот показатель, исходя из топлива, которое будет использоваться в двигателе. Чем выше степень сжатия, тем большим должно быть октановое число. Если залить в бак топливо с меньшим показателем, то в цилиндре возникнет неуправляемая реакция. Если вы в целях экономии залили менее качественный бензин, то желательно слить его, и залить топливо с подходящим октановым числом. Иногда, подобное явление может возникать .

Настройка

Стробоскоп используют так:

  • красный провод прикладывают к «плюсу» на катушке;
  • черный – к корпусу;
  • зажим подключают к жилкам, установленным на цилиндре номер 4.

После этого начинают собственно регулировку.

Производится работа в следующем порядке:

  • двигатель заводят, доводят его обороты до 800 и не больше (измерения производятся тахометром);
  • лучик от стробоскопа наводят на смотровой лючок;
  • длинную черту ставят в нулевое положение (шкала в градусах).

Корректировка угла производится вращением вправо – это увеличивает угол, соответственно движение в противоположную сторону его снижает.

Точно узнать направление, нетрудно – его указывает шкала, нанесенная на трамблер (там есть о и «плюс»). Каждое деление соответствует 8 градусам. По этой причине регулировка производится медленно. После нахождения нужной позиции трамблер закрепляется.

Высоковольтные провода

Устройство и обслуживание трамблёра автомобиля ваз 2106

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

  1. Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
  2. На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
  3. Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.

Если на каким-то причинам на крышке трамблера карбюраторного ВАЗ 2109 установочные метки отсутствуют, просто придерживайтесь принципа подключения, указанного на изображении.

Необходимые запчасти и инструменты

Само собой разумеется, что сначала вам нужно приобрести «комплект бесконтактного зажигания» на ВАЗ 2107

Во время его покупки очень важно знать, каков объем двигателя, его марку. Помните об этом и не верьте недобросовестным продавцам, уверяющих вас, что эти данные совершенно не имеют значения

Стоимость такого комплекта колеблется в пределах 2-3 тыс. рублей.

Вам также понадобится комплект высоковольтных проводов, четыре свечи зажигания (на них обязательно должно быть написано ДВРМ).

Из инструментов вам пригодится парочка саморезов, набор гаечных ключей, сверла, разные отвертки.

Бегунок трамблёра ваз 2109

Замена бегунка трамблера

Ездил на девятосе 2-3 дня после ремонта реле стартера то есть не ремонта а замены проводов и вот машина стало как то на холостых оборотах глохнуть… потом вообще иногда не заводилась а Я выходил с машины что думаю такое случилось, открываю капот, смотрю, думал, опять релюшка стартера мозги парит или коммутатор начал… или вообще какие то провода от стартера или предохранители думал… каждый раз когда не смог завести выходил, открывал капот и стукал реле стартер, коммутатор дергал провода от стартера и заводил так как то… но не всегда этот фокус проходил… иногда приходилось оставить машину и после работы придти и еще раз пробовать и как то заводилась И вот после этого посмотрел, открыл трамблер а там… Вот короче купил бегунок за 250 тенге, поменял Все на фото…

Старый бегунок

Новый бегунок

пылезащитный экран

Все! поменял! Готово!

Замена сальника трамблёра ваз 2109 карбюратор

Вчера открыл капот и увидел очередную неприятность у Таськи, потек сальничек трамблера. В следствие чего куча масла на коробке, пара матов, и испорченное настроение Но как говорится что поделаешь, завел моторчик и поехал на ближайший авто рынок за ремкомплектом. (аж целых 2 км) Ремкомплект представляет собой набор из сальника и 2-х резиновых колечек.

одно кольцо большего диаметра ставится на трамблер, а второе на шейку трамблера(шейку штока бензонасоса)

Сняв трамблер я принялся его разбирать, сразу скажу, разбирать придется все )

Сначала снимаем площадку опередитетя зажигания (площадка Холла)

После чего с обратной стороны выбиваем палец который держит муфту соединяющую трамблер с розкредвалом

ЗЫ: при разборке трамблера очень важно запомнить то как эта муфта крепилась на валу трамблера. Если ее поставить развернутой на 180 градусов то и при подключение проводов свечей Вам также надо будет ставить их относительно поворота в 180 градусов, а это значит что относительно метке на крышке трамблера Ваши провода будут стоять не как 1,3,4,2 а как 4,2,1,3. Для того чтобы не перепутать как стояла Ваша муфта проследите в каком положение стоял пропил вала трамблера и усиков муфты и поставьте себе метки, за положением муфты очень легко проследить так как усики ее смещены в одну сторону

Для того чтобы не перепутать как стояла Ваша муфта проследите в каком положение стоял пропил вала трамблера и усиков муфты и поставьте себе метки, за положением муфты очень легко проследить так как усики ее смещены в одну сторону.

После того как мы разобрали полностью трамблер мы можем выбить крышку сальника и поменять его.

Заменив сальник собираем трамблер в обратной последовательности.
