Ваз 2109 на холодную троит карбюратор

Неисправности ЦПГ и ГРМ

Проблемы в цилиндро-поршневой группе и газораспределительном механизме – еще одна причина перебоев в работе двигателя. Такая неисправность возникает при:

  • залегании колец;
  • прогорании поршня;
  • подгорании тарелки клапанов и их седел.

Неисправности ЦПГ и ГРМ, из-за которых появляется «троение» двигателя, определяются путем замера компрессии в цилиндрах. В работающем с перебоями цилиндре показатель сжатия ниже, чем в остальных.

Далее устанавливаем причину падения компрессии. Для этого через свечное отверстие цилиндра заливаем 20-30 гр. моторного масла, после чего снова делаем замеры компрессии.

Увеличившийся показатель сжатия указывает на залегание колец. Эту проблему устраняем путем раскоксовки мотора.

Если же повторный замер снова показал низкую компрессию, придется снимать головку блока, чтобы установить причину неисправности.

Причиной «троения» силового агрегата может стать и пробой прокладки ГБЦ. Из-за этой неисправности происходит потеря компрессии в цилиндре из-за разгерметизации камеры сгорания.

Установка зажигания ваз-2109 карбюратор по меткам, лампочке или стробоскопу: пошаговая инструкция

«Троит» карбюраторный двигатель, причины

— Двигатель «троит» – подергивается на холостом ходу. В глушителе слышны хлопки;

— При пуске двигателя, на «подсосе», обороты стабильные, без «подсоса» на прогретом двигателе холостой ход неустойчивый вплоть до его остановки.

Нередко неустойчивые обороты холостого хода двигателя сопровождается повышенным расходом топлива и потерей мощности и приемистости.

Причины «троения» — неустойчивого холостого хода двигателя автомобилей ВАЗ 2108, 2109, 21099

Рассмотрим причины неустойчивого холостого хода двигателя (двигатель троит) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 с карбюраторами 2108, 21081, 21083. Здесь перечислен список причин по системам автомобиля более подробно разбор по каждой из причин изложен в отдельных статьях, доступных по ссылкам в статье.

Неисправен или не отрегулирован карбюратор

— Нарушена регулировка холостого хода винтами «количества» и «качества» топливной смеси

Отрегулируйте холостой ход при помощи этих винтов. Вращая винты по часовой стрелке мы увеличиваем подачу топлива в цилиндры, против часовой — уменьшаем. Нормальные обороты холостого хода для двигателей 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099 — 750-850 оборотов в минуту.

— Неисправен электромагнитный клапан карбюратора

Проверяем его исправность на «щелчок». Снимаем с вывода клапана наконечник провода и опять одеваем, должен быть слышен «щелчок». Это запорная игла втягивается во внутрь корпуса клапана и открывает отверстие для прохода топлива. Щелчка нет — клапан неисправен, либо по проводу не подается ток.

— В карбюратор «подсасывается» посторонний воздух, излишне обедняя топливную смесь

Виновниками могут быть — шланг от вакуумного усилителя тормозов к впускному коллектору (1), уплотнительные резиновые кольца на винте «качества» (8) и электромагнитном клапане (4), соскочившая или полопавшаяся трубка к корпусу вакуумного регулятора опережения зажигания на трамблере (2), не герметичный корпус или поврежденная диафрагма корпуса вакуумного регулятора (6), деформация посадочной поверхности карбюратора (5), либо износ его прокладок, трубка вентиляции картера (3), прокладка под впускным коллектором (7).

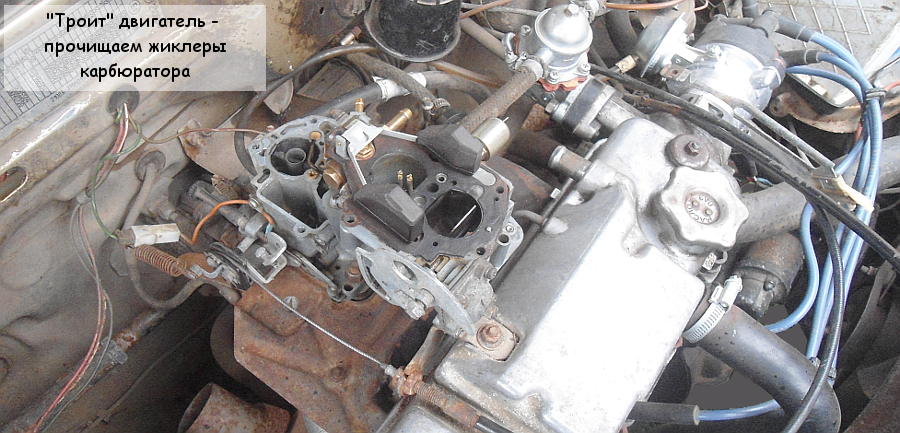

— Засорены каналы и жиклеры системы холостого хода карбюратора

— Низкий уровень топлива в поплавковой камере карбюратора

— Засорен фильтрующий элемент воздушного фильтра

Степень загрязнения должна быть довольно высокая. Замените его на новый.

Неисправна система питания до входа в карбюратор

— Неисправен бензонасос

— Засорены фильтры в системе питания

Это фильтр на заборнике топлива в бензобаке, фильтр тонкой очистки топлива и сетчатый фильтр в карбюраторе.

— Повреждены элементы системы питания

Неисправна система зажигания

— Неисправны свечи зажигания

— Неисправен трамблер (крышка, бегунок)

— Неисправны высоковольтные провода

— Не правильно установлен момент зажигания

Неисправна система электроснабжения

— Короткое замыкание в проводке

Неисправен двигатель

— Нарушены тепловые зазоры в клапанном механизме

— Смещены метки в системе ГРМ

— Износ поршневой группы (поломка или залегание колец, износ цилиндров)

— Прогорание клапанов

Примечания и дополнения

— Перед началом выявления причин «троения» двигателя на холостом ходу необходимо провести визуальный осмотр его подкапотного пространства. Соскочивший провод, не до конца надетая фишка, перегнутый шланг и т.п. не дадут двигателю нормально работать, и отнимут время и силы автовладельца потраченные на поиск неисправности.

Мотор троит на холостых оборотах: распространенные причины и быстрая диагностика

Вполне очевидно, что с подобной неисправностью эксплуатировать ТС становится затруднительно, так как приходится постоянно повышать обороты для поддержания нормальной работы ДВС. В результате заметно увеличивается расход топлива, холодный пуск мотора также может быть сильно затруднен и т.д.

В самом начале нужно определить, какой из цилиндров не работает. Для этого следует завести ДВС, после чего по очереди отключать высоковольтные провода от свечей. Если после отсоединения питания работа двигателя меняется, это значит, что цилиндр рабочий. Отключение питания от нерабочего цилиндра, напротив, не приведет к изменению звука и характера работы силового агрегата.

В ряде случаев замена свечи зажигания или ее чистка позволяет нормализовать работу двигателя и избавиться от «троения». Следует помнить, что хотя свечи могут быть рассчитаны на 30-80 или даже 100 тыс. км. пробега, в условиях езды на отечественном горючем часто приходится менять данные элементы уже на 20-25 тыс.

Еще важно учитывать, что проверяя высоковольтное оборудование, нужно соблюдать технику безопасности. Если опыта нет, тогда желательно под ноги положить деревянный брусок, коврик из резины и т.п

Также отсоединяя провода от свечи, нельзя держаться за колпачок. Нужно браться за высоковольтный провод. При этом нужно стараться не касаться двигателя и кузова авто.

Параллельно следует понимать, что бронепровода также могут быть повреждены и пробивать. Кстати, если искра куда-то «уходит», в темное время суток бывает достаточно заглянуть под капот, чтобы обнаружить пробой.

Отметим, что когда троит дизель, для проверки нужно выполнять поочередное отключение подачи дизтоплива на форсунки. Для этого производится откручивания штуцеров на магистралях высокого давления.

А теперь давайте представим, что нужный цилиндр найден, при этом свеча дает искру, бронепровод в полном порядке, а мотор все равно троит. В этом случае нужно еще раз выкрутить свечу и осмотреть наконечник, определяя, влажный он или сухой. Как правило, это укажет на проблемы со смесеобразованием.

Если свеча мокрая, тогда топливно-воздушная смесь может оказаться слишком обогащенной. Сухая свеча указывает на излишнее переобеднение смеси. Как в первом, так и во втором случае цилиндр на такой смеси работать не будет даже при условии исправной системы зажигания. Причиной может стать загрязнение или повреждение форсунок, а также подсос лишнего воздуха.

В рамках диагностики можно выполнить быструю проверку форсунок, отсоединив от них фишки питания. Если при отключении питания от какой-либо форсунки работа двигателя не меняется, тогда это и есть неисправный элемент. Для подтверждения или опровержения следует поменять эту форсунку местами с той, которая стоит в соседнем цилиндре. Если цилиндр будет работать нормально, тогда дело не в форсунке.

Напоследок следует помнить, что инжекторный двигатель также троит во многих случаях по причине повреждения или выхода из строя катушек, коммутаторов, датчиков ЭСУД, неправильно выставленных меток ГРМ и т.д. В одних случаях искры может не быть, в других искра есть и с топливоподачей все нормально, но троение все равно присутствует.

В подобных ситуациях самому решить проблему, особенно в дороге, будет крайне сложно. Лучше сразу отправляться на компьютерную диагностику. Например, выход из строя или неверный сигнал от ДМРВ (датчик массового расхода воздуха) часто является причиной того, что двигатель неровно работает и троит на холостых.

Термин троит двигатель Ваз 2109 – означает

Термин «троит двигатель» появился в эру развития автомобилестроения, когда силовые установки транспортных средств были оснащены четырехцилиндровыми моторами. Если, по тем или иным причинам, работающий цилиндр переставал функционировать, то в работе оставалось три цилиндра, которые при эксплуатации издавали характерный звук, как будто глохнет двигатель в затухающем режиме.

Замер компрессии двигателя Ваз 2109

В дальнейшем, несмотря на усложнение конструкции поршневой группы и увеличение количества цилиндров, термин «троит двигатель» остался в обиходе автолюбителей.

«Троит» карбюраторный двигатель, причины

— При пуске двигателя, на «подсосе», обороты стабильные, без «подсоса» на прогретом двигателе холостой ход неустойчивый вплоть до его остановки.

Нередко неустойчивые обороты холостого хода двигателя сопровождается повышенным расходом топлива и потерей мощности и приемистости.

Неисправен или не отрегулирован карбюратор

— Нарушена регулировка холостого хода винтами «количества» и «качества» топливной смеси

Отрегулируйте холостой ход при помощи этих винтов. Вращая винты по часовой стрелке мы увеличиваем подачу топлива в цилиндры, против часовой — уменьшаем. Нормальные обороты холостого хода для двигателей 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099 — 750-850 оборотов в минуту.

— Неисправен электромагнитный клапан карбюратора

Проверяем его исправность на «щелчок». Снимаем с вывода клапана наконечник провода и опять одеваем, должен быть слышен «щелчок». Это запорная игла втягивается во внутрь корпуса клапана и открывает отверстие для прохода топлива. Щелчка нет — клапан неисправен, либо по проводу не подается ток.

— В карбюратор «подсасывается» посторонний воздух, излишне обедняя топливную смесь

Виновниками могут быть — шланг от вакуумного усилителя тормозов к впускному коллектору (1), уплотнительные резиновые кольца на винте «качества» (8) и электромагнитном клапане (4), соскочившая или полопавшаяся трубка к корпусу вакуумного регулятора опережения зажигания на трамблере (2), не герметичный корпус или поврежденная диафрагма корпуса вакуумного регулятора (6), деформация посадочной поверхности карбюратора (5), либо износ его прокладок, трубка вентиляции картера (3), прокладка под впускным коллектором (7).

— Засорены каналы и жиклеры системы холостого хода карбюратора

— Низкий уровень топлива в поплавковой камере карбюратора

— Засорен фильтрующий элемент воздушного фильтра

Степень загрязнения должна быть довольно высокая. Замените его на новый.

Неисправна система питания до входа в карбюратор

— Неисправен бензонасос

— Засорены фильтры в системе питания

Это фильтр на заборнике топлива в бензобаке, фильтр тонкой очистки топлива и сетчатый фильтр в карбюраторе.

— Повреждены элементы системы питания

Неисправна система зажигания

— Неисправны свечи зажигания

— Неисправен трамблер (крышка, бегунок)

— Неисправны высоковольтные провода

— Не правильно установлен момент зажигания

Неисправен двигатель

— Нарушены тепловые зазоры в клапанном механизме

— Смещены метки в системе ГРМ

— Износ поршневой группы (поломка или залегание колец, износ цилиндров)

— Прогорание клапанов

Примечания и дополнения

— Перед началом выявления причин «троения» двигателя на холостом ходу необходимо провести визуальный осмотр его подкапотного пространства. Соскочивший провод, не до конца надетая фишка, перегнутый шланг и т.п. не дадут двигателю нормально работать, и отнимут время и силы автовладельца потраченные на поиск неисправности.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Методы устранения

Стоит понимать, что троение на карбюраторном силовом агрегате будет возникать не только во время движения, но и на холостых оборотах. При этом мотор будет издавать звуки типа хлопков. А вот дёргаться автомобиль будет только во время движения. Итак, стоит перейти непосредственно к разбору процесса диагностики и устранения неисправности.

Карбюратор

В отличие от инжекторных моторов, карбюратор достаточно привередливая штука, которая трепетно относиться к топливу и техническому состоянию деталей. Поэтому, многие автомобилисты знают, что троить силовой агрегат может именно из-за карбюратора. Данная версия автомобиля оснащалась впрысковым элементом с маркировкой Солекс, с которой знакомы многие.

Чтобы вылечить троение и дёрганье автомобиля придётся перебрать и почистить карбюратор. Процесс чистки происходит вручную или при помощи специальной печи, которая разогревает чистящую жидкость. Но, как показывает практика большинство автолюбителей, которые чистят «карбы» своими руками делают процесс полностью вручную.

Тарировочные данные карбюратора устанавливаемого на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

После того, как карбюратор был перебран, его необходимо отрегулировать. Регулировка проводится при помощи винтов качества и количества, пока не достигается оптимальное соотношения подаваемого топлива в камеру образования воздушно-топливной смеси.

Топливо

Если для инжекторного двигателя плохое качество топлива ещё более-менее сносно и ехать можно, то для карбюраторного мотора — это катастрофа. Плохое горючее не только забивает жиклёры, но и к тому, же быстро выводит со строя топливный насос.

Бензин плохого качества можно определить сразу, поскольку двигатель начинает «чхать», пропадает тяга, а если открыть поплавковую камеру карбюратора, то жидкость именуемая бензином будет клейкого состояния, при этом будет плохо проходить сквозь жиклёры

Чтобы устранить неприятность придётся разобрать и прочистить всю топливную систему, в том числе потребуется демонтаж топливного бака. После прочистки необходимо залить, пусть дорогой, но качественный бензин и проехать километров 50-60, чтобы прочистить клапанный механизм и поршневую группу.

Топливный насос и фильтр

Ещё одной причиной того, что двигатель начинает троить, является недостаточная или прерывистая подача горючего на карбюратор. В данном случае проблема будет крыться именно в топливном насосе или загрязнённом фильтрующем элементе.

Поэтому, рекомендуется проверить эти элементы на работоспособность. При необходимости провести ремонт бензонасоса и заменить топливный фильтр.

Искра

Отсутствующая искра, признак в сбое работы системы зажигания. А именно со строя могли выйти — свечи, провода или катушка. Свечи зажигания проверяются на специальном свечном стенде, но если таковой отсутствует, то необходимо осмотреть элементы на повреждения, промерять зазоры и сопротивление. В случае обнаружения неисправности заменить повреждённые детали.

Высоковольтные провода в процессе диагностики замеряются на сопротивление, а также осматриваются на наличие повреждённой изоляции. Если обнаруживается, что один или несколько проводов пробиты их стоит заменить. Новый провод должен иметь сопротивление в 5 оМ.

Воздушный фильтр

Воздушный фильтр неоднократно становился причиной возникновения эффекта троения. Так, данный элемент необходимо менять каждые 20 000 км пробега. Именно несвоевременная замена приводит к тому, что начинаются проблемы с образованием воздушно-топливной смеси.

Отказ вакуумного усилителя тормозов

Вакуумный усилитель тормозов (ВУТ) ваз 2109 формально не связан с работой цилиндров. Но выход ВУТ из строя может привести к отказу третьего цилиндра. Двигатель начнёт троить.

Вакуумный усилитель предназначен для уменьшения усилия на тормозной педали, необходимого для эффективного замедления автомобиля. Для этого ВУТ использует разреженный воздух, который забирает из впускного коллектора. Штуцер заборного шланга, снабжённый обратным клапаном, расположен поблизости от камеры сгорания третьего цилиндра. Именно этот цилиндр перестаёт работать при выходе из строя усилителя или при повреждении подводящего шланга.

Через повреждение происходит подсос атмосферного воздуха, смесь переобедняется, воспламенения не происходит. Часто нарушения в работе ВУТ сопровождаются значительным ростом усилия на тормозной педали, она становится «тупой», не обеспечивает надлежащее замедление. Бывает, что при нажатии на педаль тормоза двигатель перестаёт троить и работает штатно, а при отпускании педали снова отказывает третий цилиндр. Всё это — верные признаки неисправности ВУТ, и они требуют вашей незамедлительной реакции.

Убедиться в том, что причина отказа третьего цилиндра кроется именно в усилителе, довольно просто.

Этапы работ Ваши действия
Снимите шланг ВУТ со штуцера впускного коллектора двигателя. Возьмите короткий болт диаметром чуть меньше внутреннего диаметра канала штуцера. Намотайте несколько слоёв изоляционной ленты на стебель болта и заглушите отверстие.
Запустите мотор. Если он перестал троить — причина именно в неисправности ВУТ.
Проведите ревизию подводящего шланга. Часто повреждения шланга случаются у самого фиксирующего хомута, где шланг сильно изогнут. В этом случае нередко удаётся его подрезать на 1,5–2,0 см и устранить негерметичность.
Вышедший из строя вакуумный усилитель отремонтировать своими руками невозможно. Он подлежит замене.

Почему троит двигатель автомобиля ВАЗ 2109

Причиной того, что троит двигатель на ВАЗ 2109 является неравномерное сгорание топлива в отдельно взятом цилиндре. Причинами этого могут быть:

  • Момент установки зажигания выставлен неправильно.
  • В системе вакуумного корректора для распределения зажигания или в насосе ускорителя карбюратора произошли нарушения в работе.
  • Пришли в негодность свечи зажигания.
  • Пробился высоковольтный провод.
  • Неисправность конденсатора.
  • Во впускном коллекторе или карбюраторе произошло нарушение герметичности.
  • Прогорели поршни или клапана.
  • Поломались поршневые кольца.
  • Неправильно отрегулированы клапана.
  • Пробилась прокладка в головке блока цилиндров.
  • Износились, затвердели или разрушились маслосъемные колпачки.
  • Использование топлива очень низкого качества.
  • Неправильно отрегулирован карбюратор.
  • Износились вал трамблера, подшипник поворотной пластины.
  • Потеряли герметичность мембраны вакуумного ускорителя зажигания.
  • Существуют и другие причины, почему двигатель троит ВАЗ 2109.

Как устранить некоторые причины троения двигателя

Если в начальный период движения автомобиля ВАЗ 21093 двигатель троит, скорее всего, поломался насос-ускоритель или вакуумный корректор распределителя зажигания. В этом случае проводится диагностика узлов и при необходимости ремонт или замена элементов. Для работы понадобятся:

  • Ключи гаечные на «10» и «8».
  • Отвертки шлицевая и крестовая.
  • Чистая ветошь.
  • Медная проволока без изоляционного слоя диаметром до 0,3 мм.
  • Компрессор.
  • Жидкость типа WD40.

Порядок выполнения операций:

  • Снимается крышка воздушного фильтра. Для этого откручивается гайка ключом на «10», отстегиваются пружинные зажимы.
  • Вытаскивается воздушный фильтр. Ключом на «8» отворачиваются четыре гайки, ослабляется отверткой хомут на шланге вентиляции картера в том месте, где он подсоединяется к клапанной крышке и снимается с воздушного фильтра корпус.
  • От привода вакуумного корректора для распределения зажигания отсоединяется шланг. Проверяется герметичность узла созданием ртом разряжения воздуха.

Проверка герметичности привода вакуумного корректора

  • Если воздух проходит, нужна замена узла. В другом случае необходимо:
  • Заглянуть во внутрь карбюратора. Полностью открытой должна быть воздушная заслонка. При нажатии на приводной рычаг дроссельной заслонки струйки топлива должны появиться с двух трубочек распылителя ускорительного насоса. Они должны быть ровными , направленными в пространство между открывающейся заслонкой и стенкой диффузора. На фото показаны отверстия для выхода топлива.

Карбюратор со снятой крышкой

  • При отсутствии выхода топлива нужно снять шланги подводящего топливо к карбюратор и для его слива.
  • Отсоединяется торс для управления воздушной заслонкой.
  • Убирается провод, расположенный на электромагнитном клапане холостого хода.
  • Откручиваются винты, удерживающие верхнюю крышку карбюратора.
  • Крышка снимается и кладется поплавками вверх.
  • Аккуратно поддевается отверткой и вытаскивается из гнезда распылитель.
  • Тонкой медной проволокой прочищаются отверстия жиклера распылителя.
  • Распылитель продувается воздухом в обратную сторону направления движения топлива.
  • Элемент устанавливается на место.
  • Не ставя крышку узла нужно нажать на рычаг привода для дроссельной заслонки. Струйки топлива должны появиться из двух трубок распылителя насоса для ускорения.
  • Если их нет, нужно проверить отсутствие люфта в приводе и рычаг привода ускорительного насоса, его легкость хода. Для облегчения работ детали смазываются жидкостью типа WD40. Детали, пришедшие в негодность, заменяются новыми.
  • Повторно проверяется работа ускорительного насоса.
  • Карбюратор собирается в обратной последовательности.
  • Если струйки опять отсутствуют нужно обратиться в автосервис.

Причиной того, что на авто ВАЗ 21093 троит двигатель может быть ненормальное состояние свечей зажигания. Цена их незначительная и лучше прогоревшие свечи сразу заменить.

Свеча в ненормальном состоянии

Как самостоятельно поменять свечи зажигания поможет видео. Итак:

  • Прилагаемая к автомобилю инструкция по эксплуатации, указывает, что замена свечей должна выполняться регулярно. Даже наличие искры на выкрученном элементе при атмосферном давлении не является фактом ее полной работоспособности. Ее воспламенение происходит в более сложных условиях.
  • Не очень часто происходит залегание или поломка поршневых колец. Проверить это можно замером компрессии. Если она низкая, тогда неисправность ГБЦ исключаются простым способом: в цилиндр наливается немного масла и повышение компрессии указывает на поломки в поршневой системе.

Неисправности системы зажигания

Одна из самых распространённых причин, по которым происходит троение — отсутствие искры, воспламеняющей топливовоздушную смесь в камере сгорания. Конкретных неисправностей может быть две:

  • выход из строя соответствующей свечи зажигания;
  • неисправность высоковольтного провода, ведущего к этой свече.

Выкрутите соответствующую свечу и осмотрите её. Наличие сажевого, масляного, лакового налёта свидетельствует о нештатной работе свечи и близком выходе её из строя. Распространённая причина выхода свечей из строя — низкое качество топлива. Это влияет на работу всех четырёх свечей, но когда одна из них выходит из строя, двигатель начинает троить. Получается, что некачественное топливо может быть косвенной причиной троения мотора.

Не рекомендуется проверять работу свечи визуально, по наличию проскакивающей в рабочем зазоре искры при работающем двигателе. Даже наличие искры при атмосферном давлении на открытом воздухе не даёт стопроцентной гарантии адекватной работы свечи в цилиндре. А отсутствие искры не обязательно связано с выходом свечи из строя, дело может быть в высоковольтном проводе. Провода проверяют на соответствие фактического сопротивления номинальному, указанному на его изоляции.
