Диагностика двигателя калина 8 клапанов своими руками

Как установить и натянуть ремень ГРМ

  1. Надеть ремень РГМ на шкив коленвала.
  2. Натягивая обе ветви ремня, надеваем заднюю ветвь на шкив помпы и заводим ее за натяжной ролик.
  3. Переднюю ветвь надеваем на шкив распредвала.
  4. Натянуть ремень ГРМ, поворачивая натяжной ролик против часо­вой стрелки, вставив отвертку (как на фото).
  5. Завернуть болт крепления шкива привода генератора и проворачиваем за болт коленвал на 2 оборота по часовой стрелке.
  6. Проверяем совпадение меток коленвала и распредвала. Если метки не совпадают, повторяем операцию по установке ремня.

Весь процесс замены ремня ГРМ 8 клапанного двигателя также показан на видео:

Диагностика Лады Калины 1, 2 своими руками

Диагностика по моделям авто 2 комментариев 28 апреля 2019 Просмотров: 9430 Рейтинг:

Время прочтения

Сложность материала:

Для профи — 4 из 5

Для самостоятельного проведения компьютерной диагностики Лады Калина через ноутбук или смартфон достаточно подключится к OBD2 разъему диагностическим адаптером и автосканером. В 90% процентах случаев комп. автодиагностика сводиться к тому, чтобы считать данные с ЭБУ, но как это правильно сделать, знает далеко не каждый водитель.

Данная инструкция подробно описывает процесс подключения к «мозгам» автомобиля, в том числе какой автосканер и программу выбрать. В статье вы найдёте много полезных ссылок на более подробные инструкции и материалы сайта.

Автор сайта elm327-obd2.ru

Диагностика ошибок

Когда вы стали замечать в поведении своего автомобиля, что-то необычное, либо возникли явные неполадки в его работе, то безусловно есть смысл провести его диагностику. Естественно, что наиболее качественно и точно покажет ошибки диагностический разъём OBD-II, однако колодки для управления этим разъёмом есть не у каждого и приходится пользоваться штатным.

Для того, чтобы войти в режим самостоятельной диагностики, необходимо:

  1. Выключить зажигание.
  2. Нажимаем на кнопку суточного пробега автомобиля.
  3. Затем продолжая удерживать её, поворачиваем ключ в замке.
  4. Благодаря этому, все доступные индикаторы загорятся, а стрелочные показатели перейдут в режим самотестирования и покажут данные от нуля до максимума.
  5. Когда это случилось, воспользуйтесь кнопкой, которая находится на подрулевом переключателе, и с её помощью переключайте данные на панели приборов.
  6. Для считывания кодов неисправности нам потребуется последний по счёту – третий экран. Там будут отображаться однозначные коды ошибок.

Отображение кода ошибки на третьем экране БК. На фото показана 4 ошибка (неисправность датчика температуры охлаждающей жидкости).

Коды ошибок (расшифровка)

Вот такие самые распространённые коды ошибок могут появляться при наличии неисправности на Лада Калина.

Код
Расшифровка
2
Превышение показателя напряжения в бортовой сети транспортного средства.
3
Неисправность в работе датчика уровня бензина в топливном баке

Возможен обрыв цепи.
4
При появлении этого кода владельцу авто необходимо обратить внимание на работу датчика температуры антифриза. Также есть вероятность обрыва цепи.
5
Возникли неполадки в функционировании датчика наружной температуры.
6
Блок управления зафиксировал перегрев двигателя

Рекомендуется разобраться с этой проблемой перед дальнейшей эксплуатацией авто.
7
Сообщается об аварийном давлении смазывающей жидкости в ДВС.
8
Если вы увидели этот код на приборной панели, то необходимо проверить работоспособность тормозной системы. Бортовой компьютер зафиксировал ошибку или поломку в ее работе.
9
Бортовой компьютер сообщает о слишком низком заряде аккумуляторной батареи. Рекомендуется произвести более тщательную проверку аккумулятора.
Е
Сообщается о возникшей ошибке в пакете данных, заложенном в EEPROM.

Проверка системы при помощи специального оборудования

Если система проверяется через диагностическую колодку, при помощи OBD-II, то комбинация кода будет состоять из четырёх символов, перед которым в самом начале будет стоять буква.

Р — обозначает неполадку в работе двигателя или трансмиссии.
С — отображается при возникновении ошибки в «ходовой».
В — при возникновении такого буквенного обозначения, следует обратить внимание на исправность центрального замка, подушек безопасности, стеклоподъёмников.

Вторая цифра обозначает:

  • 0 – общий для OBD-II код;
  • 1 – цифра производителя авто;
  • 2 – цифра производителя авто;
  • 3 – резервный код.

Третий символ относится непосредственно к типу поломки:

  • 1 – неисправность в системе подачи воздуха и топливной системы.
  • 2 – аналогично с кодом «1».
  • 3 – сбои и неполадки в системе зажигания.
  • 4 – вспомогательный контроль.
  • 5 – неисправности при работе холостого хода.
  • 6 – поломки в работе ECU или его цепи.
  • 7 и 8 – неисправность в работе трансмиссии.

Какой ремень приобрести

От качества используемых деталей в приводе механизма ГРМ (ролик натяжного устройства, ремень) зависит эффективность работы мотора автомобиля. При проведении ремонта или обслуживания машины желательно использовать детали оригинальные, но в некоторых случаях хорошо зарекомендовали неоригинальные запасные части автомобильных комплектующих.

Артикул оригинального ремня ГРМ 21126–1006040, который производится заводом РТИ в г. Балаково. Специалисты рекомендуют смело использовать детали компаний Gates, Bosch, Contitech, Optibelt, Dayco. При выборе следует быть особенно внимательным, так как под маркой известных производителей, можно купить подделку.

Схема предохранителей и реле Лада Калина

Основной монтажный блок реле и предохранителей автомобиля находится с левой стороны, за панелью управления наружным освещением. Потянув за выступ на левой стороне панели приборов, открываем крышку монтажного блока.

А Функция предохранителя
1 10 Комбинация приборов, иммобилайзер (АПС-6), выключатель ламп заднего хода, указатели поворота, контроллер системы автоматического управления климатической установкой (люкс)
2 30 Стеклоподъемники Лада
3 10 Замок зажигания (30 клемма), выключатель аварийной сигнализации
4 20 Переключатель стеклоочистителей, реле стеклоочистителя, электродвигатель переднего стеклоочистителя, выключатель обогрев заднего стекла, блок управления подушками безопасности, задний стеклоочиститель, обмотка реле подогрева сидений
5 25 Отопитель, блок управления электроусилителем, переключатель стеклоочистителей (омыватель стекла)
6 20 Звуковой сигнал
7 10 Выключатель ламп стоп-сигнала, освещение салона, бортовой компьютер (комбинация приборов), модуль управления светом (МУС), иммобилайзер (АПС-6)
8 20 Реле обогрева заднего стекла
9 5 Габаритные огни с правой стороны, освещение вещевого ящика, иммобилайзер (АПС-6)
10 5 Габаритные огни с левой стороны, освещение номерного знака, индикатор габаритных огней
11 7,5 Задний противотуманный фонарь, иммобилайзер (АПС-6)
12 7,5 Правый ближний свет, правый мотор-редуктор корректора света, переключатель освещения, иммобилайзер (АПС-6), модуль управления светом (МУС)
13 7,5 Левый ближний свет, левый мотор-редуктор корректора света, переключатель освещения, иммобилайзер (АПС-6), модуль управления светом (МУС)
14 10 Правый ближний свет, индикатор дальнего света
15 10 Левый дальний свет ВАЗ
16 10 Правая противотуманная фара
17 10 Левая противотуманная фара, модуль управления светом
18 15 Реле подогрева сидений
19 10 ABS, модуль управления светом (МУС)
20 15 Прикуриватель ВАЗ 1117/1118/1119
21 10 Соленоид блокировки включения задней скорости
22 15 Блок управления электропакетом, противоугонная система
23  —
24 7.5 Реле муфты компрессора кондиционера
25 30 Блок управления электропакетом
26 25 ABS
27 5 Запасной
28 7,5 Запасной
29 10 Запасной
30 20 Запасной
31 50 Электроусилитель руля
32 40 ABS
Реле автомобиля
R1 Омыватель фар
R2 Стеклоподъемники
R3 Стартер ВАЗ 1117/1118/1119
R4 Дополнительное реле (обогрев заднего стекла, отопитель, переключатель стеклоочистителя и омывателя)
R5 Аварийная сигнализация и указатели поворота
R6 Стеклоочиститель
R7 Дальний свет
R8 Звуковой сигнал
R9 Противотуманные фары
R10 Обогрев заднего стекла
R11 Подогрев сидений
R12 Компрессор кондиционера

Блок предохранителей систем управления двигателем расположен в центральной консоли — под защитной крышкой.

  1. Диагностический разъем.
  2. 15 А. Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания).
  3. 15 А. Топливный насос, предохранитель бензонасоса.
  4. 15 А. Цепи постоянного питания контроллера (ЭБУ).

Реле находятся в правой нижней части консоли, там же крепятся предохранители электровентилятора системы охлаждения Лада Калина.

Как выставить зажигание самостоятельно?

Точная регулировка зажигания на ВАЗ 2115 инжектор выполняется на специальном стробоскопе. Если такой возможности нет, выставить зажигание на ВАЗ можно по искре.

Для этого выполняются следующие шаги:

  1. В первую очередь мотор прогревают пока он не наберет рабочую температуру.
  2. Трамблер можно не снимать, а лишь расслабить.
  3. Из распределителя нужно извлечь центральный провод.
  4. Поршень в 1-м цилиндре должен находиться в ВМТ (метки выставляются по-разному на 8 и 16 клапанных двигателях).
  5. Теперь левой рукой нужно держать провод от КЗ, и включить зажигание.
  6. Правой рукой регулируется распределитель против часовой стрелки, при этом высоковольтные провода следует держать над металлом.
  7. Затем выполняются аналогичные действия, прокручивая распределитель по движению часовой стрелки, пока не появится искра.
  8. На этом выставление заканчивается, а распределитель закрепляется на своем штатном месте.

Выставление ГРМ по меткам

Иногда требуется проводить определенные работы, для которых необходимо первоначально выставить ГРМ по меткам. Это бывает необходимо в таких случаях, как:

  • Регулировка зазоров клапанов
  • Замена ремня ГРМ или его снятие

Для выполнения этой работы, нам понадобится:

  1. Головка на 10 с воротком или трещоточной рукояткой
  2. Плоская отвертка
  3. Домкрат

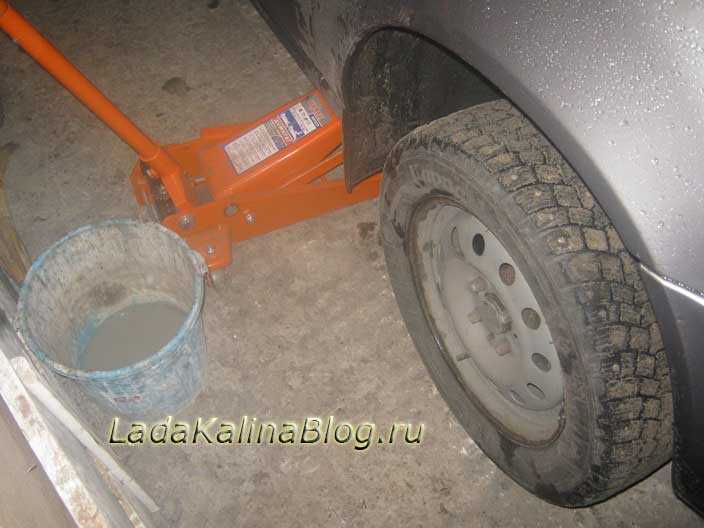

Итак, чтобы сделать это максимально быстро и без лишних проблем, поднимаем правую переднюю часть Калины домкратом и устанавливаем КПП на 4 передачу.

Затем снимаем защитный кожух газораспределительного механизма, отвернув одну гайку с боковой ее части:

И два болтика с торцевой задней стороны, как показано на фото ниже:

И поднимаем кожух вверх, слегка отводя его в сторону:

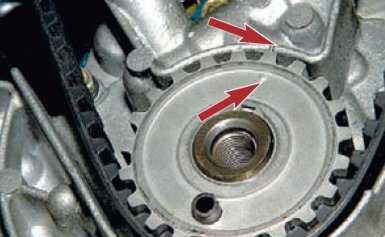

Теперь берем рукой за колесо и прокручиваем его до тех пор, пока метка на шестерне распредвала не совпадет с выступом пластины на задней крышке. Более наглядно это представлено на фото:

Теперь плоской отверткой вынимаем резиновую заглушку из картера коробки передач. Примерное ее местоположение — сразу за 4-ым цилиндром. Затем смотрим в окошко и необходимо, чтобы метка на маховике совпадала с треугольным вырезом на пластине:

Чтобы удобнее было совмещать метки, лучше потихоньку дергать за колесо вперед и смотреть на маховик (если руки длинные ), а затем посмотреть, чтобы метка звезды ГРМ тоже совпадала.

Если фазы газораспределения выставлены неправильно, то необходимо открутить натяжной ролик и скинуть с шестерни ремень. После чего вращением коленвала добиться совпадения и одеть ремень обратно.

http://ruauto99.ru/2017/06/zamena-grm-lada-kalina-8-klapanov-sobstvennymi-silami/http://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-vesta/674-zamena-remnya-grm-na-lada-kalina-granta-priora-8-klapanov.htmlhttp://autogrm.ru/vaz/grm-lada-kalina-granta-8.htmlhttp://grmexpert.ru/po-markam/vaz/zamena-remnya-grm-na-8-mi-klapannoj-lada-kalina-samostoyatelno/http://ladakalinablog.ru/vystavlenie-grm-po-metkam/

Как поступать если не работает ЭБУ?

При появлении в обозначенном радиаторе источника утечки охлаждающей жидкости она постепенно попадает на корпус электронного модуля. Это в конечном итоге приводит к замыканию внутри блока, и он выходит из строя. Интенсивность утечки влияет на продолжительность функционировании электронного устройства до момента свершения поломки.

Владелец Лада Калина начинает видеть активизировавшийся индикатор, свидетельствующий о появлении ошибки в моторе. Так может происходить в течение нескольких недель и в один момент авто остановится, потому что мозги престали функционировать. Если интенсивность утечки велика, то из-под панели при такой аварийной ситуации может исходить дым. Здесь от владельца потребуется оперативность реагирования, невзирая на масштаб утечки, вызвавшей поломку устройства.

Когда оказалось, что мозги залиты жидкостью, то потребуется сразу осмотреть его. Блок находится в нижнем отсеке центральной консоли. При неспособности владельца сразу обнаружить устройство приводим подсказку, в которой локализуем зону поиска: между радиатором отопления салона и полом Лада Калина.

Наиболее быстро подобраться к «пострадавшему» модулю можно со стороны пассажирского сидения. Здесь на боковой поверхности консоли снимаем пластмассовую заглушку. Она зафиксирована посредством одного винта. Выполнив действие по откручиванию, отводим эту накладку в сторону (по ходу авто). Далее переходим к непосредственному демонтажу самого ЭБУ.

Порядок манипуляций здесь такой.

  1. Снимаем клеммы с АКБ.
  2. Откручиваем пару саморезов, один из которых находится со стороны мотора.
  3. Аккуратно тянем модуль в направлении пассажирской стороны.
  4. Для удобства действий на непродолжительное время вынимаем из салона ковролин.
  5. Снимаем подводящий кабельный жгут. Здесь применяем несильное тянущее действие, где беремся за фиксаторы разъема.

Правильная эксплуатация и ремонт замка зажигания

Эксплуатация замка зажигания имеет несколько тонкостей, которые особенно необходимо учитывать в старых автомобилях

Важно помнить следующее:

  • Поворот ключа необходимо производить плавно и без рывков, при этом не должно происходить заклиниваний или проскакивания ключа (если такое происходит, то замок необходимо проверить и отремонтировать);
  • Нельзя переводить ключ в положение «Статрер» при заведенном двигателе, так как это может привести к поломке стартера. Во многих современных замках предусмотрена функция блокировка поворота ключа при запущенном моторе;
  • Не стоит оставлять ключ зажигания в положении «Включено» («ON») при остановленном двигателе, так как в этом случае происходит разряд аккумуляторной батареи;
  • Для блокировки руля необходимо сначала вынуть ключ, а затем провернуть руль в ту или иную сторону до его остановки.

В некоторых автомобилях есть и другие особенности работы замка зажигания, они обязательно указываются в инструкции по эксплуатации.

Замок зажигания является одной из самых надежных деталей автомобиля, однако с течением времени и он может выходить из строя. Наиболее часто приходится сталкиваться с заеданием личинки, износом личинки, износом и коррозией контактов или механическим повреждением контактного узла. При выходе из строя личинки замок заменяется полностью, при поломке контактного узла можно заменить только его, не трогая личинку. Однако сегодня при любой неисправности чаще всего замок меняется полностью, так как это проще и дешевле, чем разбирать и ремонтировать старый замок.

Нужно отметить, что некоторые проблемы решаются без замены замка. Например, при заедании замка, особенно у отечественных автомобилей, можно попробовать обработать личинку графитовой смазкой. А поломки контактов или проводников в контактном узле можно восстановить пайкой или заменой этих деталей.

В целом, замок зажигания обычно не доставляет проблем автовладельцу, в исправном состоянии обеспечивает простое управление и защиту от угона, и служит многие годы.
