Задумывались ли вы когда-нибудь о том, насколько сложна парковка в условиях ограниченного пространства или плохой видимости? По статистике, около 40% ДТП происходит при маневрировании задним ходом. Установка камеры заднего вида на ваш УАЗ Патриот – это отличный способ повысить безопасность и комфорт во время парковки и движения задним ходом. В этой статье я поделюсь своим опытом и расскажу, как самостоятельно установить камеру заднего вида на ваш автомобиль.
Необходимые инструменты и материалы
Перед началом работы важно подготовить все необходимое. Я помню, как в первый раз, упустил из виду один маленький разъем и пришлось все переделывать! Чтобы избежать подобных ситуаций, вот список того, что вам понадобится:
| Инструмент/Материал | Артикул | Примерная цена (руб.) |
|—|—|—|
| Камера заднего вида | XYZ-CV100 | 2500-5000 |
| Монитор (если нет штатного) | ABC-MON200 | 3000-8000 |
| Провода (силовой, сигнальный) | КГ-30 | 300-500 |
| Разъемы (соединители) | Различные | 200-400 |
| Мультиметр | DT-8308 | 800-1500 |
| Отвертки (набор) | Различные | 500-1000 |
| Изолента | Черная | 100-200 |
| Термоусадочная трубка | Различные размеры | 150-300 |
| Кусачки | Различные | 300-600 |
| Стяжки | Различные | 100-200 |
| Паяльник и припой | Различные | 500-1000 |
Выбор места установки камеры

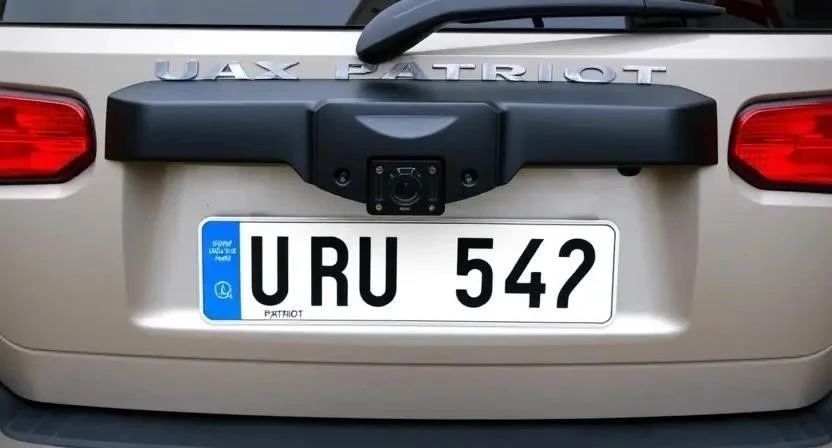

Выбор места установки камеры – важный этап. Я долго думал, где лучше всего расположить камеру на своем УАЗ Патриоте. Оптимальные варианты:
- В ручку открытия задней двери: Это позволяет сохранить оригинальный вид автомобиля и обеспечивает хороший угол обзора.
- Под подсветку номерного знака: Это простой и удобный вариант, но может потребовать дополнительной защиты от влаги.
Я выбрал установку в ручку открытия задней двери, так как это выглядело наиболее эстетично и не влияло на функциональность задней оптики.
Подготовка к установке
Прежде чем приступить к подключению, необходимо подготовить автомобиль. Это несложно, но требует аккуратности.
1. Отключите аккумулятор: Это необходимо для предотвращения короткого замыкания.
2. Снимите обшивку багажника: Это позволит получить доступ к проводке.
3. Подготовьте провода: Зачистите концы проводов и подготовьте их к подключению.
Я помню, как однажды забыл отключить аккумулятор и случайно замкнул провод, что привело к перегоранию предохранителя. Будьте внимательны!

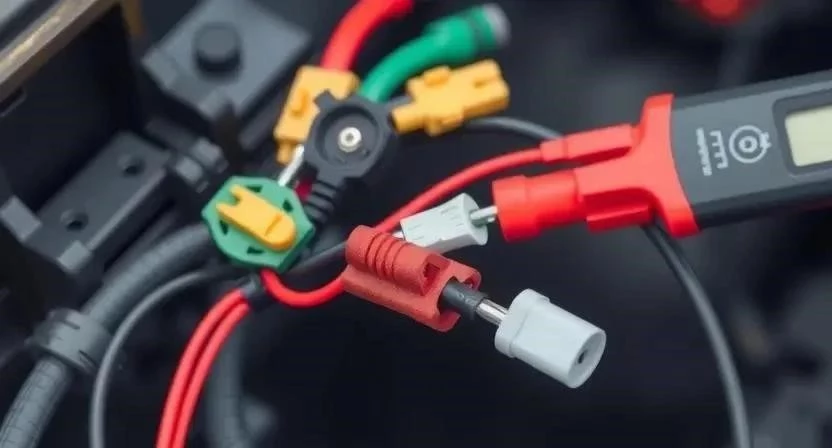

Подключение камеры к электросети
Самый сложный этап – подключение камеры к электросети автомобиля. Нужно найти провод заднего хода.
1. Поиск провода заднего хода: Используйте мультиметр, чтобы определить провод, на который подается напряжение при включении задней передачи.
2. Подключение питания: Подключите питание камеры к этому проводу.
3. Особенности распиновки: Убедитесь, что правильно подключили все провода, чтобы избежать повреждения электроники.
Вот схема распиновки штатного провода заднего хода УАЗ Патриот:
| Номер провода | Цвет | Назначение |
|—|—|—|
| 1 | Коричневый | Питание (+) |
| 2 | Черный | Масса (-) |
| 3 | Желтый | Сигнал заднего хода |
| 4 | Белый | Не используется |
| 5 | Красный | Подсветка номерного знака |
Прокладка кабеля
Прокладка кабеля от камеры к монитору требует аккуратности и терпения. Я старался максимально скрыть провода, чтобы они не мешали и не повреждались.
1. Схема прокладки кабеля: Проложите кабель от камеры к монитору, используя штатные каналы и отверстия в кузове.
2. Скрытая прокладка: Спрячьте кабель под обшивкой и коврами, чтобы он не был виден.
3. Защита от повреждений: Используйте гофру или термоусадочную трубку для защиты кабеля от повреждений.

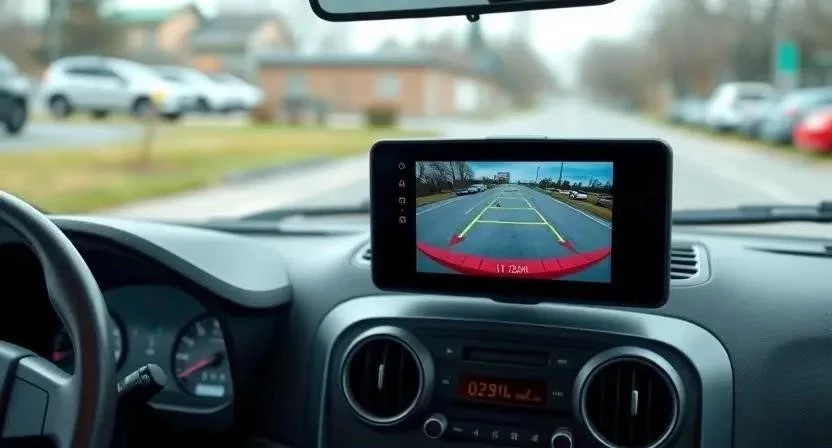

Подключение камеры к монитору
Подключение камеры к монитору – относительно простой этап.
1. Подключение разъемов: Подключите разъемы камеры к монитору.
2. Настройка изображения: Настройте изображение на мониторе, чтобы получить четкое и качественное изображение.
3. Проверка работы: Проверьте работу камеры при включении задней передачи.
Тестирование и настройка
После подключения необходимо протестировать камеру и настроить ее.
1. Проверка работы камеры: Убедитесь, что камера работает при включении задней передачи.
2. Регулировка угла обзора: Отрегулируйте угол обзора камеры, чтобы получить оптимальное изображение.
Возможные проблемы и решения
При установке камеры могут возникнуть некоторые проблемы.
- Неработающая камера: Проверьте подключение питания и сигнальных проводов.
- Искаженное изображение: Проверьте правильность подключения проводов и настройки монитора.
- Проблемы с распиновкой: Убедитесь, что правильно определили провода заднего хода.
Советы и рекомендации
Вот несколько полезных советов:
- Используйте качественные провода и разъемы.
- Тщательно изолируйте все соединения.
- Скрывайте провода, чтобы они не мешали и не повреждались.
- Не торопитесь и будьте аккуратны.
FAQ
Вопрос: Можно ли установить камеру заднего вида на УАЗ Патриот без потери гарантии?
Ответ: Установка камеры заднего вида может привести к потере гарантии на электрооборудование автомобиля.
Вопрос: Какую камеру заднего вида лучше выбрать для УАЗ Патриот?
Ответ: Выбор камеры зависит от ваших предпочтений и бюджета. Рекомендуется выбирать камеры с высоким разрешением и широким углом обзора.
Вопрос: Сколько времени занимает установка камеры заднего вида на УАЗ Патриот?
Ответ: Установка камеры заднего вида может занять от 3 до 8 часов, в зависимости от вашего опыта и сложности работы.
Вопрос: Нужны ли специальные навыки для установки камеры заднего вида?
Ответ: Для установки камеры заднего вида требуются базовые знания электротехники и умение работать с инструментами.
Вопрос: Где можно купить камеру заднего вида для УАЗ Патриот?
Ответ: Камеру заднего вида можно купить в специализированных магазинах автоэлектроники или заказать онлайн.
Вопрос: Как защитить камеру заднего вида от влаги и грязи?
Ответ: Используйте водонепроницаемую камеру и защитите ее от попадания влаги и грязи с помощью специального кожуха или герметика.
Вопрос: Можно ли подключить камеру заднего вида к штатной магнитоле?
Ответ: Возможно, но для этого потребуется специальный адаптер.
Надеюсь, эта статья поможет вам самостоятельно установить камеру заднего вида на ваш УАЗ Патриот и сделать ваши поездки более безопасными и комфортными!
