Установка шноркеля на УАЗ Патриот своими руками

Задумывались ли вы когда-нибудь о том, как расширить возможности своего УАЗ Патриот в условиях бездорожья? Ведь около 60% владельцев внедорожников сталкиваются с проблемой попадания воды в двигатель при преодолении водных преград. Установка шноркеля – это надежный способ обеспечить защиту двигателя и повысить водоходность вашего автомобиля. В этой статье я подробно расскажу о том, как установить шнорхель на УАЗ Патриот своими руками, начиная от выбора оборудования и заканчивая проверкой работоспособности. Готовьтесь, будет интересно!

Что такое шнорхель и принцип его работы

Шнорхель – это, по сути, воздухозаборник, выведенный на высоту, превышающую возможный уровень воды при преодолении бродов. Он позволяет двигателю получать чистый воздух, даже когда автомобиль находится в воде. Конструктивно шнорхель состоит из воздухозаборной трубы, переходника, соединяющего ее с штатным воздухозаборником, и крепежных элементов. Принцип работы прост: воздух поступает через верхнюю часть трубы, проходит через систему фильтрации и попадает в двигатель, исключая попадание воды.

Выбор шноркеля для УАЗ Патриот

Выбор шноркеля – ответственный момент. От этого зависит надежность защиты двигателя и удобство эксплуатации. Я долго изучал этот вопрос и вот что могу посоветовать. Существует несколько типов шноркелей: боковые, фронтальные и внутренние. Для УАЗ Патриот наиболее популярны боковые, так как они обеспечивают оптимальное соотношение цены и эффективности. Материалы шноркелей могут быть разными: пластик, нержавеющая сталь, алюминий. Нержавеющая сталь – самый надежный, но и самый дорогой вариант. При выборе обращайте внимание на диаметр шноркеля (не менее 76 мм для УАЗ Патриот) и высоту (зависит от предполагаемой глубины бродов). Важно, чтобы шнорхель был совместим с вашей моделью УАЗ Патриот.

Вот несколько производителей, которым я доверяю:

1. ТМП – российские шноркели, хорошее качество и доступная цена.
2. Hanssei – японские шноркели, отличаются высокой надежностью и долговечностью.
3. Safari Snorkel – австралийские шноркели, премиум-класс, максимальная защита.
4. 4×4 – широкий ассортимент, различные материалы и конструкции.
5. УАЗ – оригинальные шноркели, разработанные специально для УАЗ Патриот.
6. Iron Man 4×4 – качественные шноркели, проверенные временем.
7. ARB – известные австралийские производители внедорожных аксессуаров.

Критерии выбора:

1. Совместимость с вашей моделью УАЗ Патриот.
2. Материал – нержавеющая сталь предпочтительнее пластика.
3. Диаметр – не менее 76 мм.
4. Высота – должна соответствовать предполагаемой глубине бродов.
5. Качество изготовления – отсутствие заусенцев, ровные швы.
6. Комплектация – наличие всех необходимых крепежных элементов.
7. Отзывы других владельцев УАЗ Патриот.

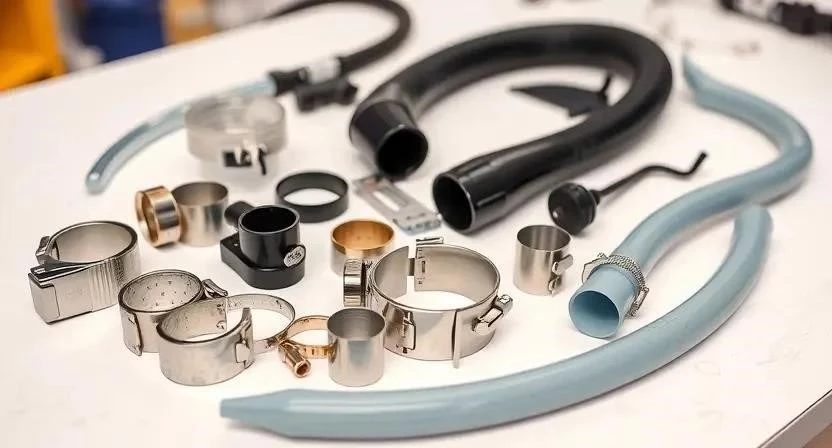

Необходимые инструменты и материалы

Чтобы установка шноркеля прошла гладко, нужно заранее подготовить все необходимое. Я всегда стараюсь иметь под рукой полный комплект инструментов. Вам понадобятся:

• Набор гаечных ключей и головок.
• Отвертки (плоская и крестовая).
• Дрель и сверла по металлу.
• Болгарка с отрезным диском.
• Нож или резак.
• Рулетка и маркер.
• Герметик силиконовый.
• Хомуты для крепления шноркеля.
• Крепеж (болты, гайки, шайбы).
• Защитные очки и перчатки.
• Ветошь.
• Сварочный аппарат (желательно, но не обязательно).
• Пластиковые стяжки.

А вот таблица с более подробным списком:

Подготовка к установке

Перед установкой шноркеля необходимо подготовить автомобиль. Сначала нужно демонтировать штатный воздухозаборник. Это довольно просто, обычно он крепится несколькими болтами. Затем проверьте совместимость шноркеля с вашим УАЗ Патриот. Убедитесь, что все отверстия совпадают и что шнорхель не будет мешать другим элементам автомобиля. Я всегда делаю предварительную примерку, чтобы избежать неприятных сюрпризов.

Пошаговая инструкция по установке шноркеля

Итак, приступаем к установке. Это самый важный и трудоемкий этап. Я постараюсь описать все максимально подробно. Сначала приложите шнорхель к кузову автомобиля и отметьте места крепления. Затем просверлите отверстия для крепежа. Важно использовать сверла подходящего диаметра, чтобы не повредить кузов. После этого установите шнорхель и закрепите его хомутами и болтами. Убедитесь, что шнорхель надежно закреплен и не шатается. Далее необходимо соединить шнорхель со штатным воздухозаборником. Для этого используйте переходник, который обычно идет в комплекте со шнорхелем. Соединение должно быть герметичным, поэтому не забудьте про силиконовый герметик. Я всегда использую качественный герметик, чтобы избежать протечек.

Вот примерный порядок действий:

1. Демонтаж штатного воздухозаборника.
2. Примерка шноркеля и разметка мест крепления.
3. Сверление отверстий для крепежа.
4. Установка шноркеля и крепление хомутами и болтами.
5. Соединение шноркеля со штатным воздухозаборником с помощью переходника и герметика.
6. Проверка надежности крепления и герметичности соединения.
7. Установка фильтра на верхнюю часть шноркеля.
8. Подключение патрубков и шлангов.

Несколько фото с моей установки:

Герметизация шноркеля

Герметизация – это критически важный этап. От нее зависит, насколько надежно будет защищен двигатель от воды. Я использую силиконовый герметик для обработки всех соединений и отверстий. Особое внимание уделяю соединению шноркеля со штатным воздухозаборником и местам крепления хомутов. Важно, чтобы герметик был качественным и устойчивым к воздействию воды и температуры. После нанесения герметика дайте ему полностью высохнуть, прежде чем приступать к проверке работоспособности.

Проверка работоспособности

После установки и герметизации шноркеля необходимо проверить его работоспособность. Для этого можно использовать простой тест: заведите двигатель и попробуйте залить воду в воздухозаборник. Если вода не попадает в двигатель, значит, шнорхель установлен правильно и герметичен. Я также рекомендую протестировать шнорхель в реальных условиях, преодолев небольшой брод. Это позволит убедиться в его надежности и эффективности.

Возможные проблемы и их решение

При установке шноркеля могут возникнуть некоторые проблемы. Я столкнулся с ними не раз, поэтому знаю, как их решать. Вот некоторые типичные ошибки и способы их устранения:

Советы по эксплуатации и обслуживанию

Чтобы шнорхель служил вам долго и надежно, необходимо соблюдать несколько простых правил. Регулярно проверяйте состояние хомутов и крепежных элементов. При необходимости подтягивайте их. Очищайте фильтр шноркеля от грязи и пыли. Следите за герметичностью соединений. Не допускайте механических повреждений шноркеля. Я стараюсь после каждой поездки по бездорожью осматривать шнорхель на предмет повреждений.

• Регулярно проверяйте состояние хомутов и крепежных элементов.
• Очищайте фильтр шноркеля от грязи и пыли.
• Следите за герметичностью соединений.
• Не допускайте механических повреждений шноркеля.
• Используйте качественный силиконовый герметик для герметизации.
• Не перегружайте шнорхель, не превышайте допустимую глубину бродов.
• Храните шнорхель в сухом и чистом месте.

FAQ

А теперь ответы на часто задаваемые вопросы:

• Можно ли установить шнорхель самостоятельно? – Да, если у вас есть необходимые инструменты и опыт.
• Какой диаметр шноркеля лучше выбрать? – Не менее 76 мм для УАЗ Патриот.
• Как часто нужно менять фильтр шноркеля? – Зависит от условий эксплуатации, обычно каждые 10-15 тысяч километров.
• Что делать, если шнорхель протекает? – Повторно герметизировать соединение силиконовым герметиком.
• Влияет ли установка шноркеля на расход топлива? – Незначительно, обычно не более 0,5 литра на 100 километров.
• Можно ли устанавливать шнорхель на УАЗ Патриот с дизельным двигателем? – Да, установка шноркеля не зависит от типа двигателя.
• Нужно ли делать отверстия в кузове для установки шноркеля? – Да, необходимо просверлить отверстия для крепежа.
