Вибрация при запуске двигателя ваз 2107

Какие основные части имеет карданная передача автомобиля ВАЗ 2107?

  • Части, способные изменять угол и длину передачи – муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
  • Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
  • Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
  • Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
  • Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
  • Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
  • Промежуточная карданная опора крепится на кронштейн (15).
  • Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
  • Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
  • Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
  • У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Вибрация мотора на холостых, на холодном или прогретом двигателе: возможные причины

Сразу отметим, причин для появления вибрации ДВС много, начиная от порванных подушек (опор) двигателя и заканчивая пропусками воспламенения и троением силового агрегата

Для более точного определения, прежде всего, следует обратить внимание на одни или другие симптомы

Дело в том, что вибрация может быть как постоянной (независимо от прогрева и нагрузок на агрегат), так и проявляться на определенном режиме работы (холостые или высокие обороты, на холодную или на горячую). Еще вибрация двигателя может проявиться на холодном ДВС, однако по мере прогрева полностью исчезает. Давайте разбираться.

  • Например, если двигатель недавно разбирался для ремонта (возможно, капитального), тогда высока вероятность того, что после обратной сборки не был должным образом отбалансирован коленчатый вал. Результат — биение и повышенные вибрации.
  • Еще отметим, что после ремонта мотора к дисбалансу и вибрациям может приводить разный вес, который имеют детали цилиндро-поршневой группы. Чем больше окажется разница в весе, тем сильнее будут вибрации. По этой причине опытные мастера перед сборкой взвешивают поршни, пальцы и т.д.
  • Часто причиной вибраций является то, что двигатель троит, то есть один или несколько цилиндров по какой-либо причине не работают или работают со сбоями. Как правило, устранение причины троения автоматически исключает наличие вибраций силовой установки.
  • Не стоит забывать и о том, что неправильно выставленный по меткам ремень ГРМ или цепь также становятся причиной вибраций. Причина- двигатель работает нестабильно из-за нарушения фаз газораспределения.
  • Многие двигатели имеют в своей конструкции особые балансировочные валы, которые необходимы для того, чтобы «гасить» колебания. Вполне очевидно, проблемы с указанными валами приведут к усилению вибраций мотора.
  • Если вы недавно пересели с одного автомобиля на другой, следует учитывать, что разные двигатели могут отличаться по вибронагруженности. Количество цилиндров, компоновка и ряд других особенностей влияют на уровень вибраций. Простыми словами, обычный рядный двигатель на 6 цилиндров может работать с меньшими вибрациями, чем 4-х цилиндровый и, тем более, 3-х цилиндровый мотор. При этом в данном случае речь не идет о неполадках, так как для того или иного ДВС определенный уровень вибрации можно считать нормой.
  • Еще добавим, чтобы уменьшить вибрации, на коленвале многих двигателей стоит так называемый гаситель крутильных колебаний. Если с элементом возникли проблемы, мотор начнет сильнее вибрировать.

Как видно, на начальном этапе важно точно определить причину усиления вибраций. Например, в большинстве случаев достаточно заменить опору двигателя или решить проблему, по которой двигатель троит

Однако бывает и так, что сам силовой агрегат нужно разбирать и ремонтировать.

Признаки неисправности крестовин

Крестовина ВАЗ 2106, как и любая другая деталь автомобиля, имеет определённый срок службы. Теоретически ресурс детали довольно большой, около 500 тыс. км., но реальные цифры в 10 раз меньше. Поэтому замену приходится проводить через 50–70 тыс. км пробега. Обусловлено это не только качеством деталей, но и нашими дорогами, интенсивностью эксплуатации автомобиля. Отсутствие периодического обслуживания крестовин только приближает необходимость их замены. О том, что с шарниром возникли какие-то неполадки, свидетельствуют характерные признаки:

  • удары и стуки;
  • вибрации ходовой части;
  • скрипы во время движения или ускорения.

Щелчки и удары

Часто проблемы с крестовинами появляются при повреждении уплотнителей и попадании внутрь подшипников пыли, песка, грязи и воды. Все эти факторы негативно влияют на ресурс изделия. При износе шарниров будут слышны щелчки во время переключения передач на ходу, удары на скорости около 90 км/ч, также появляется хруст либо шуршание. При возникновении металлических звуков рекомендуется покрутить части кардана, например, установив авто на эстакаду. При обнаружении большого люфта крестовины нужно будет заменить.

Во время диагностики зазора в крестовинах на коробке должна быть включена нейтральная передача.

Видео: люфт крестовины кардана

Если на моём автомобиле появляются щелчки в области кардана, но при этом я уверен, что крестовины ещё в хорошем состоянии и должны походить, то, скорей всего, в шарнирах попросту недостаточно смазки, для чего их нужно прошприцевать. Советую при появлении щелчков не затягивать с обслуживанием, поскольку подшипники будут разбиваться и без замены крестовины обойтись уже не удастся.

Скрипы

Причина скрипов в районе карданного вала обычно связана с закисанием крестовин. Проблема хорошо заметна в начале движения и при езде с малой скоростью, при этом машина скрипит как старая телега.

Крестовина может скрипеть из-за отсутствия смазки

Неисправность появляется при отсутствии обслуживания шарниров, когда подшипник попросту не справляется со своей задачей. Иногда после снятия кардана обнаруживается, что крестовина не движется вообще ни в какие стороны.

Видео: как скрипит крестовина кардана

Вибрация

Неисправности в виде вибрации с шарнирами кардана могут проявляться при движении вперёд или задним ходом. Проблема может присутствовать как со старыми подшипниками, так и с новыми. В первом случае неисправность обусловлена подклиниванием одного из шарниров. Если же вибрация сохранилась после замены крестовины, то, возможно, была установлена некачественная деталь либо монтаж выполнен неправильно. Крестовина, будь то старая или новая, должна двигаться в любую из четырёх сторон свободно и без заеданий. Если при движении шарнира руками приходится прилагать небольшие усилия, можно слегка постучать по чашке подшипника, возможно, он плохо сел.

Вибрации карданного вала могут быть связаны с нарушением балансировки. Причина может крыться в ударе по кардану чем-то твёрдым, например, при наезде на камень. Также могла отвалиться балансировочная пластина с вала. В таких ситуациях придётся посетить автосервис для устранения разбалансировки, а возможно и заменить сам вал.

Вибрации кардана бывают вызваны не только выходом из строя крестовины. Из личного опыта могу сказать, что проблема проявляется также при поломке подвесного подшипника, когда обрывается резина, в которой он удерживается. Особенно отчётливо вибрация слышна при движении задним ходом и в начале движения на первой передаче. Поэтому прежде чем приниматься за замену крестовины, нелишним будет проверить и опору карданного вала.

Выбор крестовины кардана для ВАЗ 2107

Случилось мне раз поспорить с механиком. Он утверждал, что крестовины не должны иметь маслёнки, так как она предоставляет лишнее отверстие для попадания грязи. Шарнир быстро забивается и выходит из строя. Я же настаивал на том, что без маслёнки не будет возможности смазывать крестовину — было несколько обидно, так как до этого в гараже у деда нашёл почти новый винтовой шприц для смазывания. «А зачем, если у каждой деталей имеется свой ресурс, — отвечал мой оппонент — кончится смазка, меняй деталь, тем более что стоит она недорого

Лучше обрати внимание на сальники (уплотнительные кольца). Если они иссохнут, новая смазка не спасёт»

Действительно, так оно и есть.

При покупке новых крестовин для ВАЗ 2107 следует руководствоваться следующими моментами.

  1. КК не должны стоить слишком дорого, так как менять их приходится довольно часто.
  2. В комплекте с КК обязательно должны иметься запасные стопорные кольца. В продаже можно встретить комплекты без колец, состоящие лишь из самой крестовины и резинового сальника.
  3. Для ВАЗ 2107 выпускаются крестовины старого и нового образца. На вилки карданов старого образца новые усиленные крестовины устанавливать не рекомендуется — это снизит жёсткость шарниров. Современными вилками карданного вала оборудованы «семёрки», выпущенные после 1990 года. На такие автомобили можно смело ставить усиленные КК с дополнительными рёбрами жёсткости на чашках, увеличенным количеством иголок подшипника (на одну больше, чем в обычном шарнире) и улучшенными характеристиками сальников.

Усиленные крестовины можно устанавливать на ВАЗ 2107, выпущенные после 1990 года

Из производителей крестовин наилучшим образом зарекомендовали себя следующие фирмы:

  • GKN (Германия);

  • ООО «ВолгаАвтоПром»;

  • ОАО АВТОВАЗ.

Методы балансировки

Существуют пара способов, для балансировки той или иной детали:

  • Статический способ;
  • Динамический способ.

Каждый из этих способов имеет свои особенности.

Статическая балансировка – выполняется без принудительного вращения детали. Этот метод не требует дорогостоящего оборудования, он может применяться в условиях гаража.Однако следует помнить, статическим способом не удаляется дисбаланс полностью. Суть метода в том, что деталь, которая подлежит балансировке, устанавливается на призмах либо подшипниках. Затем элемент вращается вокруг собственной оси, в конце вращения он занимает положение, в котором его более тяжелая сторона будет располагаться ниже оси вращения

Важно отметить, призма должна стоять строго горизонтально, а подшипники вращаться с минимальным сопротивлением. Тогда тяжелая сторона будет перевешивать легкую, и деталь из-за этого отклоняться от центра

Динамическая балансировка — этот метод требует применения постоянного вращения детали с помощью специального оборудования. Этот способ позволяет вам полностью избавиться от дисбаланса, при этом метод может применяться для наиболее жестких деталей любого размера (таких как коленчатый вал, кардан, маховик, и другие). Все данные об отклонениях с высокой точностью выдает компьютер. При балансировке деталей динамическим способом коленчатого вала, ступицы колеса, корзины сцепления и тормозных барабанов (или дисков), облегчается более тяжелая сторона, за счет удаления материала с неё. Все зависит от типа изделия, выполняется сверление либо иная механическая обработка.

Как определить неисправность подвесного подшипника

Неисправность подшипника карданного вала определяется по характерному шуршащему звуку. Исправный подшипник при вращении практически не издает шум, вращается без усилия, плавно и без подклинивания.

Что будет, если продолжать ездить с неисправным карданным валом?

Неисправности, как правило, проявляются вибрациями и стуками в салоне. Обычно неисправность выявляется ослаблениями креплений деталей, повреждения трубы вызывают дисбаланс карданного вала. Стуки и биения в карданной передаче начинаются из-за увеличения зазорных щелей между крестовиной и подшипниками шлицевых.

Езда с неисправным карданным валом не желателен, так как обрыв вала на машине с открытым карданным валом может привести к аварийной ситуации.

Исправности карданной передачи проверяют во время движения автомобиля.

Типичные поломки карданного вала:

1. Сильный износ подшипников, крестовин карданов.

2. Износ шлицевых соединений.

3. Запущенное состояние карданных валов (вмятины либо трещины на трубах).

4. Ослабление креплений деталей фланцев и вилок карданов.

5. Отсутствие и течь смазки вследствие износа сальников.

Почувствовав поломку в карданной передаче в дороге, водитель должен аккуратно остановиться, проверить и, если будет нужно подтянуть болты крепления фланцев и вилок, опоры, крышек подшипников.

Разборка карданной передачи на дороге нежелательна, есть процентная вероятность нарушения динамической балансировки вала. Валы балансируются на заводе при участии специальных балансированных пластин, на специализированном оборудовании. Нарушить балансировку очень легко, и оно быстро приведет к биению и вибрации карданного вала, тем самым сильный износ частей кардана обеспечен.

Не пытайтесь починить неполадки карданной передачи в пути, самовольный ремонт и неправильный подход к делу может сгубить кардан, Даже гаражный ремонт не желателен, если человек проводящий ремонт не осведомлен обо всех тонкостях процесса.

Неисправности карданного вала обычно возникают редко, если водитель водит аккуратно и правильно ухаживает машиной.

Кардан, как и все механизмы, требует периодической подтяжки креплений, затягивания болтов и смазки, даже малое ослабление креплений деталей, небольшой люфт в шарнирах может вызвать ряд проблем как; биение, вибрации, гул карданного вала. Износ подшипников шлицевого соединения происходит из-за поврежденных пробковых сальников.

Периодическое или постоянное наличие скрипа

Периодический скрип возникает при нажатии на педаль газа, а при движении накатом пропадает. В некоторых случаях появление скрипа зависит от температуры на улице, а также угла работы шарнира – крестовины или шруса.

  1. Заклинило крестовину карданного вала. Как правило, сопровождается наличием ржавых подтеков на крестовине. Шприцовка не поможет. Заклинивание означает, что произошла деформация подшипника стакана. Следующим этапом будет ее разрушение. Необходимо как можно быстрее заменить шарнир.
  2. Подклинивает Шрус кардана в рабочем диапазоне. Перебрать, внимательно осмотреть на наличие выработки и смазать, если не поможет – заменить.

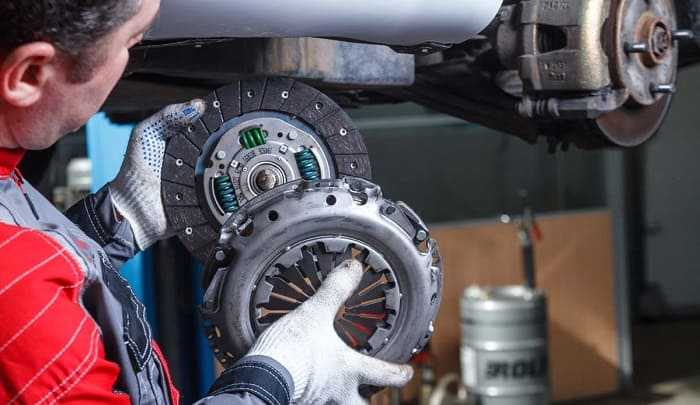

Что делать с неисправным сцеплением

Заметив вибрацию педали сцепления при нажатии, необходимо как можно скорее обратиться в сервис, поскольку если оставить без внимания первые признаки неисправности механизма, то в скором будущем вам грозят серьезные проблемы и дорогостоящий ремонт.

Вибрация и отказ узла может быть вызван неисправностью ведомого диска

Для решения проблемы необходимо снять механизм и осмотреть его, уделяя внимание имеющимся повреждениям, деформациям и дефектам. При их наличии требуется замена агрегата

Если вибрация вызвана неисправностью гидравлической системы сцепления, необходима тщательная проверка трубопроводов, главного и рабочего цилиндров. Также причина может заключаться в попавшем в гидравлику воздухе. В таком случае достаточно его удалить, и педаль при нажатии будет работать без нареканий.

Учтите, что сэкономить время и избежать необоснованного разбора механизма сцепления можно, предварительно убедившись, что ход педали достаточно свободен. Делается это путем измерения свободного хода упорной площадки педали (в отечественных машинах он должен варьироваться в пределах 20−30 мм).

Ознакомиться с информацией о свободном ходе педали при нажатии можно в сервисной книжке авто либо на сайте концерна-автопроизводителя.

Если же свободный ход находится в границах нормы, однако вибрация педали сцепления при нажатии продолжается, следует как можно скорее обратиться в автосервис. Не стоит самостоятельно заниматься разборкой и сборкой механизма сцепления, особенно при отсутствии опыта в данной сфере, поскольку последствия для автомобиля могут быть плачевными.

Рекомендуем

Если все же вы решите самостоятельно справиться с вибрацией педали при нажатии, аккуратно разберите «корзину» механизма, тщательно осмотрите диски, проверьте, насколько изношены детали, в каком состоянии находятся пружины, есть ли в узле смазка.

Кроме того, вибрация педали при нажатии может быть вызвана проблемами с выжимным подшипником, который также необходимо осмотреть.

Лада 2106 «Красный гранат» › Бортжурнал › Замена крестовин

Всем Доброго времени суток!Вчера заменили крестовины карданной передачи.Из-за шума во время переключения передачи.Как оказалось подшипники на крестовине износились.

Как определить износ крестовины

Если при опускании педали, при переключении передач или при резком разгоне или торможении вы слышите стук в карданной передаче, вибрацию моста, это свидетельствует о сильном износе крестовины и подшипников. Необходимо срочно проводить работы по замене этих пришедших в негодность деталей. Можно, конечно, не обращать внимания на симптомы, но тогда есть большая вероятность того, что разрушится подшипник и кардан выпадет когда-нибудь прямо на дороге. Редуктор тоже может пострадать.

Под рукой должны быть инструменты: рожковые ключи на 12 и 13, медная или алюминиевая наставка, сжимные пассатижи, молоток, торцевой ключ на 13 и 27. В случае, если возникнет необходимость заменить подвесной подшипник, понадобятся стяжной съемник и старый фланец эластичной муфты.

Снятие кардана на ВАЗ 2106Последовательность действий при снятии кардана

Круглогубцами или пассатижами отсоединить оттяжную пружину от кронтштейна кузова и снять ее.

Наметить краской место стыка фланца редуктора и кардана (при сборке пригодится). Заклинив отверткой кардан, чтобы не проворачивался, самоконрящиеся гайки (их четыре) открутить ключом №13.

После того, как гайки выкручены, легко снимается один конец кардана.

Взаимное месторасположение фланца эластичной муфты и кардана также скрупулезно отметить.

Отогнуть 4 стопорных усика на обойме уплотнения возле эластичной муфты.

Аккуратно сдвинуть обойму в сторону кардана (вместе с уплотнением).

Головкой на 13 открутить две гайки и снять страховочную планку.

Ключом на 13 открутить две гайки, снять пластину подвесного подшипника, закрепленной на кузове через резиновые шайбы, со шпилек, которыми он крепится к кузову.

Вынуть кардан из шлицов фланца эластичной муфты и снять.

Какую крестовину лучше поставить

Специалисты автосервиса утверждают, что если пришло время менять крестовину, то лучше менять их комплектом, обе. На самом деле это не всегда так. Передняя крестовина, как правило, служит значительно дольше задней. Иногда у хвостовика меняется три крестовины, а у подвесного подшипника – крестовина остается вполне работоспособной.

Знатоки советуют не «убивать уши кардана», и без надобности крестовины не менять.

При покупке не стоит экономить на стоимости, дороже будет. Неплохие крестовины германского производства – качественные и в комплекте со стопорными кольцами, которые приходятся очень кстати, если при разборке «родные» — сломались.

Крестовины усиленные Trialli (с масленкой в торце шипа) – изготовлены из высокоуглеродистой стали, имеет равномерную закалку на всей поверхности. Выдерживает высокие статические и динамические нагрузки. Улучшенная конструкция уплотнения обеспечивает надежную защиту от песка и пыли подшипниковые узлы.

Крестовины фирмы «Kraft» (с масленкой) изготовлены из особого сплава нержавеющей стали, устойчивого к коррозии. Изготовитель гарантирует высокое качество, заложенное в многступенчатом контроле в процессе производства.

Крестовины фирм Weber, GKN и др. Единственный минус у крестовин импортного производства – зачастую стопорные кольца нужно подгонять.

Установка крестовины ВАЗ 2106Для начала следует проверить наличие смазки в новой крестовине на внутренней поверхности корпусов подшипников, шипах крестовины. Если необходимо – смазать подшипники крестовины Фиолом.На крестовину поставить уплотнители и пластмассовые заглушки.Вставить шипы крестовины в вилку.Надеть корпуса подшипников и запрессовать в отверстия вилки. Подшипник должен войти глубже проточки для стопорного кольца.Установить стопорные кольца. Постучать по вилкам молотком (лучше – с пластмассовым бойком). Зазор между донышком подшипника и стопорным кольцом под воздействием ударов ликвидируется и появятся зазоры между торцами шипов крестовины и корпусами подшипников.Щупом проверить осевой свободный ход крестовины – он не должен превышать 0,04 мм. Если осевой ход больше – заменить кольцо на большее по диаметру.Стопорные кольца выпускаются пяти размеров. Для наглядности каждому размеру соответствует свой цвет. Кольца толщиной 1,5 мм – неокрашенные, 1,52 мм – темно-коричневые, 1,56 мм – синие, 1,59 мм – черные, 1,62 мм – желтые. Проверить балансировку карданной передачи и легкость проворачивания вилок шарнира.

Вот полученный результат.=)

Осталось только установить кардан на место=)

Замена крестовин кардана ВАЗ 2107

Неисправные крестовины восстановлению не подлежат. Теоретически карданный шарнир считается очень надёжной деталью с ресурсом более 500 тыс. км. В действительности же даже самая качественная крестовина требует замены через 50–70 тыс. км. Причиной этого являются плохие дороги, интенсивная эксплуатация автомобиля и т. п. Для замены КК ВАЗ 2107 потребуются следующие инструменты и материалы.

  • набор гаечных ключей;
  • молоток и прокладка из мягкого металла;
  • проставка чуть меньшего размера, чем диаметр проушин крестовины;

  • круглогубцы или плоскогубцы;

  • съёмник для подшипников;
  • острое зубило;
  • щётка по металлу;
  • солидол.

Демонтаж кардана ВАЗ 2107

Перед заменой КК необходимо демонтировать карданную передачу. Делается это следующим образом.

  1. Если автомобиль эксплуатировался довольно долго, гайки крепления кардана заливаются составом WD-40 или керосином. После этого они легко откручиваются.
  2. Острым зубилом или другим инструментом ставятся метки на фланцах кардана и моста. Это необходимо для обеспечения взаимной соосности при последующем монтаже кардана.
  3. Гаечным или накидным ключом на 13 (желательно изогнутым, чтобы не повредить резьбу гаек) откручиваются гайки крепления кардана. Если болты начнут прокручиваться, следует зафиксировать их с помощью отвёртки.

  4. Снимается крепление подвесного подшипника.
  5. Кардан вытаскивается.

Снятие крестовины кардана ВАЗ 2107

Чашки и подшипники можно снять с зажатого в тисках карданного вала с помощью специального съёмника. Однако это приспособление не очень удобно и применяется крайне редко. Обычно используют стандартный набор инструментов. Демонтаж крестовины осуществляется в следующем порядке.

  1. Круглогубцами или пассатижами с четырёх сторон крестовины снимаются стопорные кольца.

  2. Из проушин выбиваются чашки с подшипниками. Обычно одна из чашек после снятия стопорных колец вылетает сама. Остальные три чашки выбиваются через проставку.

Перед установкой новых КК проушины, вилка и канавки для стопорных колец очищаются от грязи и ржавчины щёткой по металлу. Сама установка производится следующим образом.

  1. С новых крестовин снимаются две любые стоящие напротив друг друга чашки.
  2. Крестовина заводится в проушины конца кардана.
  3. Чашки с подшипниками обильно смазываются солидолом или смазкой «G’ Energy» и устанавливаются на место.
  4. С помощью молотка и мягкой металлической прокладки чашки вколачиваются до появления канавки для стопорного кольца.

  5. Две другие чашки снимаются, вдеваются в проушины и собираются заново.
  6. Подшипники вколачиваются до фиксации стопорных колец.
  7. Вбиваются оставшиеся стопорные кольца.

Установка кардана

При установке кардана с новыми крестовинами на место необходимо:

  • смазать все соединения солидолом;
  • следить, чтобы на смазку не попал песок или грязь;
  • проверить состояние сальников крестовины и при необходимости заменить их;
  • устанавливать детали в соответствии со сделанными при демонтаже метками;
  • сначала вставить во фланец шлицевую часть, а затем закрутить болты кардана.

Видео: замена крестовины кардана ВАЗ 2107

Таким образом, для замены крестовины кардана потребуется лишь желание автовладельца сделать это самостоятельно и стандартный набор слесарных инструментов. Тщательное соблюдение инструкций специалистов позволит сделать работу качественно и избежать возможных ошибок.

Причины возникновения

Вибрация по кузову при разгоне, возникает из-за дисбаланса ходовой части машины, причин сразу несколько:

  • Конструктивная причина, обусловлена конструкцией детали, нарушающей балансировку, например вентиль подкачки шин влияет на балансировку колеса (может её нарушать);
  • Технологическая причина, тут вибрация вызвана отклонением от размеров и параметров тех элементов, которыми производится замена;

Например, масса ремонтного шатуна может отклоняться от нормального значения, из-за чего в моторе возникает неравномерное распределение нагрузки и, вследствие этого, вибрации при разгоне, в движении и даже вибрация по кузову на холостых оборотах.

Эксплуатационная причина, вибрация возникает при неравномерном износе детали, ее деформации, может быть при потере свойств (разрушении) виброизоляторов.

Виброизоляторы представляют собой подушки крепления мотора, коробки и другие. Они снижают толчки, которые передаются от двигателя к раме и кузову автомобиля. Данные опоры (подушки) изготавливаются обычно из пары металлических элементов, которые разделены слоем резины. Вибрация кузова при разгоне и на холостых оборотах может происходить из-за их разрушения. Происходит в том случае, когда резиновый материал изношен либо нарушена технология при изготовлении.Если при разгоне вибрация кузова обусловлена подушками, их следует немедленно заменить

Если двигатель вибрирует постоянно, то наиболее эффективным способом будет балансировка деталей. Конечно, 100 % устранить вибрации, которые происходят от двигателя, будет трудно, однако заметно снизить уровень вибраций до минимума реально.

При выполнении процедуры балансировки деталь подвергают диагностике. С помощью специального прибора определяется наиболее тяжелая ее сторона. Затем мастер решает – или облегчать тяжелую часть или утяжелять противоположную сторону. Такой вариант применяется при балансировке дисков колес

Важно отметить, самостоятельно определить легкую и тяжелую сторону колеса, а коленчатого вала — тем более, без оборудования и опыта практически невозможно

Основные причины вибрации и ее устранение

Можно выделить несколько причин возникновения вибрации от карданного вала:

  • неисправность подвесного

    подшипника;

  • неисправность крестовины;
  • разбитие шлицевого соединения;
  • повреждение самого кардана.

Что делать, если обнаружена вибрация, крестовина заднего кардана или переднего не в порядке? Чтобы избавиться от вибрации, необходимо заменить неисправную деталь на новую. Если проблема заключается в крестовине, то для начала с автомобиля снимается карданный вал. При помощи специальных съемников извлекается крестовина. После замены на новую сборка проводится в обратном порядке

Важно соблюдать заводское положение скользящих вилок. Иначе проблема решена не будет, ведь вибрация только усилится из-за дисбаланса карданного вала

Если вибрация кардана после замены крестовин возникла снова, то придется опять производить разбор, чтобы собрать кардан в правильном положении. Чтобы избежать неправильной сборки, необходимо поставить метки на обеих половинах.

Так как вибрация может возникать не только из-за крестовин, то при диагностике важно осмотреть и другие детали. Проблема может заключаться в том, что разбилось. шлицевое соединение

Чтобы определить дальнейшее направление ремонта, нужно понять степень люфта. При очень сильном люфте производится полная замена карданного вала, так как ремонтировать его уже бесполезно. Если же люфт незначителен, то необходимо снять вал и разъединить шлицевое соединение, не забывая сделать насечки, чтобы в дальнейшем провести правильную сборку. Шлицы необходимо очистить от грязи, ржавчины, остатков смазки. После этого заменяется резинка, кардан собирается и устанавливается на место. Завершающий момент – закачивание смазки через специальный штуцер. Делать это нужно до того, как из-под грязеоотталкивающего пыльника не появится смазка


шлицевое соединение. Чтобы определить дальнейшее направление ремонта, нужно понять степень люфта. При очень сильном люфте производится полная замена карданного вала, так как ремонтировать его уже бесполезно. Если же люфт незначителен, то необходимо снять вал и разъединить шлицевое соединение, не забывая сделать насечки, чтобы в дальнейшем провести правильную сборку. Шлицы необходимо очистить от грязи, ржавчины, остатков смазки. После этого заменяется резинка, кардан собирается и устанавливается на место. Завершающий момент – закачивание смазки через специальный штуцер. Делать это нужно до того, как из-под грязеоотталкивающего пыльника не появится смазка.

Часто причина вибрации заключается в подвесном подшипнике. Его неисправность также может сопровождаться гулом. Он сообщает о том, что деталь явно пришла в негодность. В большинстве случаев необходимо заменить подвесной подшипник в сборе. Для этого проводится демонтаж карданного вала, после чего разбирается крестовина и откручивается скользящая вилка. Часто замена подвесного подшипника сопровождается и заменой крестовины, потому что ее проблематично бывает собрать в исходное положение. После установки новых деталей производится сборка в обратном порядке, причем должно строго соблюдаться заводское положение фланцев, скользящих вилок. В противном случае опять возникнет проблема с вибрацией, описанная выше.

Вибрация может возникать и


из-за того, что подвесной подшипник после замены не был отцентрован. Отцентровка подшипника проводится на автомобиле, который находится на подъемнике. Для этого необходимо ослабить крепежи до той степени, чтобы деталь свободно ходила в разные стороны. Человек за рулем плавно доводит стрелку спидометра до 100 км/ч на четвертой передаче, выжимает педаль сцепления и отпускает педаль газа. После этого нужно дождаться полной самостоятельной остановки колес и заглушить автомобиль. Далее крепежи подвесного подшипника затягиваются. При использовании такого метода вибрация обычно исчезает.

Не исключено возникновение вибрации и из-за механического повреждения карданного вала в процессе наезда на большое препятствие: пень, бордюр, колодец. В такой ситуации придется менять либо поврежденную часть, либо весь карданный вал в сборе. Определяются дальнейшие действия только при полном осмотре деталей.

Двигатель вибрирует при запуске

Достаточно распространенной ситуацией является такая, когда при запуске двигателя возникает вибрация, при этом запускается именно холодный ДВС. Однако после прогрева мотора в момент последующих пусков вибраций может не наблюдаться. Такие признаки и симптомы обычно указывают на следующие неполадки:

  • Проблемы со свечами зажигания. Нормальная свеча должна быть светлой или светло-коричневой. Если же на свече имеется нагар, электроды покрыты налетом, тогда она теряет способность своевременно воспламенить рабочую смесь топлива и воздуха в цилиндре двигателя. Простыми словами, при запуске двигатель начинает троить, обороты могут плавать, в салоне ощущаются сильные вибрации.
  • Загрязнения или неисправности форсунок, забитые топливные фильтры, нестабильная работа топливного насоса, завоздушивание системы питания, использование бензина или дизельного горючего низкого качества, а также проблемы в электроцепях также могут приводить к тому, что двигатель троит и вибрирует после запуска на холодную.

Как уже говорилось выше, подушки и крепления двигателя могут быть повреждены. При этом наиболее сильно вибрирует холодный мотор, то есть когда температура в подкапотном пространстве еще не поднялась. Часто с прогревом резина в конструкции опор несколько размягчается, после чего интенсивность вибраций падает. Для точного определения нужно проверить подушки двигателя одним из доступных способов.

Проблемы с холостым ходом, датчиками ЭСУД или исполнительными устройствами часто приводят к тому, что обороты на холодном двигателе плавают или скачут. Во время скачков оборотов частота вращения коленвала может падать до таких низких значений, когда двигатель почти глохнет. В этот момент вибрации особенно сильные. Необходимо проверять форсунки, РХХ, ДМРВ и другие элементы.

https://youtube.com/watch?v=fPrVIlGMM7U

Периодическое или постоянное наличие скрипа

Периодический скрип возникает при нажатии на педаль газа, а при движении накатом пропадает. В некоторых случаях появление скрипа зависит от температуры на улице, а также угла работы шарнира – крестовины или шруса.

  1. Заклинило крестовину карданного вала. Как правило, сопровождается наличием ржавых подтеков на крестовине. Шприцовка не поможет. Заклинивание означает, что произошла деформация подшипника стакана. Следующим этапом будет ее разрушение. Необходимо как можно быстрее заменить шарнир.
  2. Подклинивает Шрус кардана в рабочем диапазоне. Перебрать, внимательно осмотреть на наличие выработки и смазать, если не поможет — заменить.

Тяжелые удары или стук сразу после включения коробки передач, вибрация при наборе скорости

Основная причина ударов или стуков при нагрузке на карданный вал – люфт!

  1. Наиболее распространённой причиной является неисправность крестовины карданного вала. При ее разрушении появляется сильный люфт и, как следствие — удары. Необходима замена крестовины.
  2. Ослабление затяжки болтов карданного вала. Внимательно осмотрите все болты и надежно затяните. Если болты не трогали ближайшее время, то проблема не в них.
  3. Сильно изношены подвижные шлицы карданного вала. Для устранения неисправности, производиться замена шлицов кардана.
  4. Сильный люфт в комплекте под подшипник. Обычно сопровождается частой заменой подшипника карданного вала. Лечиться установкой комплекта под опору.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
