Приора расхождение сигналов датчика тормоза

Пневматические выключатели стоп-сигнала

Выключатели данного типа применяются на автотракторной технике, оснащенной тормозной системой с пневмоприводом. Этот прибор может использоваться в качестве датчика для включения и отключения различного электрооборудования при определенном давлении воздуха в системе.

Основу прибора составляет металлический корпус, разделенный на две камеры резиновой диафрагмой. Под диафрагмой образуется герметичная камера, к которой подводится воздух из пневматической системы, для подключения к контуру выполнен резьбовой штуцер или присоединительный канал с внутренней резьбой. Над диафрагмой располагается камера с контактной группой, которая состоит из двух неподвижных контактов и одного подвижного. Причем возможны два конструктивных варианта контактной группы:

Неподвижные контакты выполнены в виде штырьков, подвижный — в виде пластины, расположенной на диафрагме под штырьками;
Подвижный контакт выполнен в виде штырька, над которым расположен один из неподвижных контактов, второй неподвижный контакт имеет постоянное соединение с подвижным контактом через возвратную пружину.

Выключатель устанавливается в пневматической магистрали колесных тормозных механизмов. При торможении давление в магистрали повышается, что приводит к прогибу диафрагмы и подъему расположенного на ней подвижного контакта – происходит замыкание цепи и включение стоп-сигналов. При отпуске педали давление в магистрали падает, диафрагма под действием пружины отходит от контактов и разрывает цепь.

Пневматические выключатели оптимально подходят для работы в прицепах, так как они делают ненужными сигнальные цепи для включения стоп-сигналов от тягача. И в целом выключатели данного типа упрощают и повышают надежность электросистемы транспортного средства.

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.

Схема редуктора прямого действия

В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.

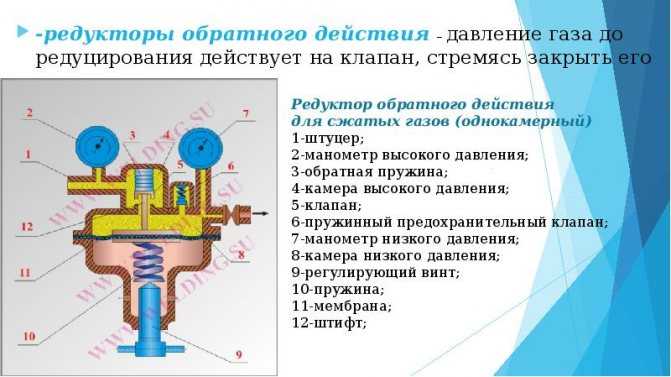

Схема редуктора обратного действия

Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

Корректировка датчика тормозной педали в Гранте

Датчик крепится к кронштейну 2 гайками, завинченными на корпус из пластика. Так, верхняя гайка фиксирует положение датчика соответственно педали. Номинальный интервал площадки между педалью и пяткой датчика имеет 2-3 мм во время отпущенной педали.

Между тем если промежуток отсутствует, датчик способен давать сигнал при малейшем прикосновении педали, что собственно и ведет к загоранию кода Р0504, а также активированию сигнального огонька Check Engine. В свою очередь, по прошествии элементарной корректировки зазора 2 ключами, нужно завести машину и посмотреть на ошибки. Значение Р0504 сбросится не моментально, однако если проблема все же в регулировке, следовательно, шифр ошибки исчезнет спустя 10-15 минут при включенном двигателе без нагрузки. Если подобные меры не дали результата, стоит причину искать в другом месте.

Как проверить

Включаем зажигание и нажимаем на педаль тормоза, стоп-сигналы должны загореться. После отпускания педали они должны погаснуть. Если лампы не загораются, проверяем датчик педали тормоза и поступление напряжения от аккумулятора на колодку жгута проводов.

(Ларгус, Веста, XRAY) Перевести фиксатор штока в правое положение, используя отвертку. Проверяем датчик педали тормоза при помощи мультиметра в режиме омметра. Цепь 3-4 должна быть замкнута (значение сопротивление близко к нулю), а цепь 1-2 разомкнуто (сопротивление должно стремиться к бесконечности). После нажатия на шток цепь 3-4 должна разомкнуться, а 1-2 замкнуться. Перед установкой перевести шток в левое положение.

(Приора, Калина, Гранта, Нива 4х4) Цепь 1-4 должна быть замкнута, а цепь 2-3 разомкнута. После нажатия на шток цепь 2-3 замкнуться, а 1-4 разомкнуться.

Таким образом, причиной ошибки Р0504 может быть:

неисправный датчик или его проводка
датчик педали тормоза не отрегулирован
необходимо перепрограмирование ЭСУД (предписание №46-15 для Лада Гранта и Калина 2 с АКПП, скачать его могут пользователи сайта)

Чтобы скачать файлы нужно авторизироваться на сайте

Кстати, датчик положения педали тормоза можно отремонтировать.

+26

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Ошибка Р0504 или проблема с датчиком педали тормоза

Пробег авто 2500км, а Чек уже загорается с пугающей периодичностью. Заблаговременно установленный БК мультитроник выдает сообщение, что мол ошибка Р0504 — проблема с датчиком педали тормоза. Я ее стираю, чтоб глаза не мозолила, но тем не менее, ошибка выскакивает. Что делать? Как эту кнопку регулировать/менять? На фото этот гад указан красной стрелкой. Как пишут люди, надо поиграть его регулировкой, что делается двумя гайками. Наиболее часто встречается, что люди регулировали, чтоб кнопка датчика едва касалась площадки педали тормоза. В общем покрутим, посмотрим. У меня БК сразу начинает орать, как только я завожу машину, что мол ошибка. На этих выходных поеду ковыряться.

Заметил, что ошибка чаще вывскакивает, когда стоишь на тормозе в включенным селектором «Д». Думается мне, что проблема глубже чем просто регулировка датчика.

Вчера, 14.04.2014, я был у дилера на ТО. В том числе озвучил геморр с ошибкой Р0504. Дилер бодренько взялся все исправить. Но не исправил, сказал, что надо заказывать датчик тормоза, мол бракованный. Выехал за ворота и даже не удивился, когда опять зажегся ЧЕК. А сндня с утра машина не завелась с пульта, высветив на брелке ТОРМОЗА, что исправилось нажатием на тормоз пару раз, потом машина просто не ехала, тупила, дергалась, но после опять таки ударов по педали тормоза все исправлялось, но потом опять. В общем утро не задалось. Я психанул, поехал в магазин и купил этот гребанный датчик.

Вот он, гад, на фото. Заехал к дилеру, где мне его за 25 минут поменяли, не взяв ни копейки. С моей стороны затраты 170 рублей на покупку в магазине. Пока ничего не загорается и не дергается. Хочу снятый датчик дома разобрать и посмотреть, что в такой дешевой и простой деталюшке за 170 рублей портило жизнь автомобилю за 450 000 рублей стоимостью! Правда вот как рахзобрать не знаю, там верхняя часть на трех клипсах, которые очень жесткие, сломать бы не хотелось.

Продолжу эпопею с датчиком. Сегодня 24.04.2014, новый дачик опять зажег Джеки Чана — Р0504. Разобрал вчера старый датчик.

Сразу что видно — малая пружина, сидящая на штоке, кривая. Контакты (пятаки) разной высоты. В паре 3-2 контакт 2 прозванивается глухим тоном, звонил пишалкой, если на всех других она пищит громко и звонко, то на 2ом глухо и тихо.

Кривую пружину заменил другой, равной по жесткости, насколько это смог определить и равной по длине. Понимаю так, что при отпущеной педали тормоза шток входит внутрь и поджимает плавающий контакт к верхней группе, когда педаль выжимаешь, то к нижней. Схема — проще нет. Однако не работает как надо! пятачки все поддоженные, как будто работала маленькая сварка, на одном пятачке след с самого краю, следовательно плавающий контакт поджимался криво. Я так понимаю, что он мог и привариваться, что давало сигнал в мозги ,что машина на тормозе.

Все сводит меня к тому, что датчик сделан из фуфла! Нижняя пружина кривая, клеммы из плохой стали, пятачки из металла покрытого чем то желтым, что снимается при шлифовке наждачкой. Малая пружина кривая. Плавающий контакт не садится точно на пятачке, он имеет небольшой люфт. Все вкупе и даст не стабильную работу. Я все собрал на место, ничего не трогал, только контакты шлифанул, стал прозванивать — не звониться контакт 3-2, хоть ты тресни. И так и сяк, вроде зазвонил. Ну вот как так бывает? В общем дерьмо. Я решил подобрать ему замену, нашел вот что:

цена чуть ли не в три раза больше. Для фольцев. Тоже четыре контакта, ножка с таким же диаметром 12мм и резьбой. Буду его покупать и мастырить переходник клеммный, с круглых на плоские как у нас.

Другого пути не вижу. Либо от тойот, мазд , у них так же на резьбовых ножках, тоже четыре контакта, только они короче сами по себе и малость дороже. Такие вот мысли.

На 12.05.2014г ничего не могу сделать. Уехал в длительную командировку, туда, куда даже автомобильной дороги нет, а по зимнику только КАМАЗы проскакивают. Поэтому авто осталось у жены, а я там пешкарусом гоняю. Поэтому датчиком попробую заняться только по мере редких возможностей повидаться с семьей. Всем успеха!

Источник

Диагностика работоспособности

Проверка работоспособности заключается: 1. В прозвонке (проверке) мультиметром изделия. 2. Разборке и визуальном осмотре внутренних составляющих детали. 3. Замена датчика не заведомо исправный.

Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин)

Извлеките все внутренние элементы и обратите внимание на их целостность и работоспособность. Помимо состояния пружин, обратите внимание на металлическую контактную пластину

На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь. Протестируйте работу автомобиля ездой в различных режимах, при переключении повышенных и пониженных передач. При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Регулировка датчика включения стоп-сигналов | logan news — новости, статьи и прочие материалы о рено логан.

Плотность движения в крупных городах России и культура вождения в целом привели к тому, что дистанции в потоке автомобилей стали ниже безопасного минимума. В таких условиях не только промедление с торможением, но и запаздывание включения стоп-сигналов крайне опасны.Увы, изначальная регулировка датчика включения стоп-сигналов на Логане рассчитана под цивилизованную Европу. Там дистанция не только строго регламентирована, но и отслеживается дорожной полицией. В соответствии с имеющейся настройкой стоп-сигналы включаются только при эффективном торможении, а «притормаживание» — предательски игнорируют.Многие владельцы Логанов с такой регулировкой «смирились», хотя для этого достаточно отрегулировать длину штока датчика включения стоп-сигналов. Описать данную процедуру мы попросили технического координатора официального дилера Рено «Автоцентра ОВОД» Хорькова Сергея Александровича:— Регулировка датчика включения стоп-сигналов достаточно проста технически и занимает минимум времени (см. фото)

Это устройство располагается над педалью тормоза

Для полного понимания процедуры мы снимем датчик с места крепления.Чтобы снять датчик, поворачиваем его корпус на 90 градусов и вынимаем из гнезда крепления, после чего отсоединяем электрический разъем

Датчик нового образца

Датчик старого образца

За счет храпового механизма регулируем длину штока датчика,надавливая или выдвигая шток

Проверяем момент включения стоп-сигналов, при необходимости регулируем повторно

Стоит обратить особое внимание на то, что стоп-сигналы должны включаться не при едва заметном касании педали тормоза, а все же после небольшого нажатия, но до того, как выбран свободный ход педали. Это позволит избежать непроизвольного включения ламп стоп-сигналов, например, при проезде неровностей. Также стоит учесть, что теперь регулировка стоп-сигналов более «тонкая», а рабочая поверхность датчика со временем немного изнашивается (для уменьшения износа рекомендуется добавить небольшое количество густой силиконовой смазки в точку соприкосновения датчика и педали тормоза)

Но время от времени все же стоит проверять момент срабатывания стоп-сигналов. Вообще, желательно это делать регулярно, хотя бы для проверки того, что все лампы стоп-сигналов исправно работают».После осуществления такой регулировки водители автомобилей, следующих за Вами, будут более информированы о Ваших действиях, что положительно скажется на безопасности движения. Вы всегда сможете, не прибегая к торможению, путем легкого нажатия на педаль тормоза принудить «висящего на багажнике» увеличить дистанцию. Также полезно использовать полученную возможность для предупреждения о возможном резком торможении, если впереди сложная дорожная обстановка

Также стоит учесть, что теперь регулировка стоп-сигналов более «тонкая», а рабочая поверхность датчика со временем немного изнашивается (для уменьшения износа рекомендуется добавить небольшое количество густой силиконовой смазки в точку соприкосновения датчика и педали тормоза). Но время от времени все же стоит проверять момент срабатывания стоп-сигналов. Вообще, желательно это делать регулярно, хотя бы для проверки того, что все лампы стоп-сигналов исправно работают».После осуществления такой регулировки водители автомобилей, следующих за Вами, будут более информированы о Ваших действиях, что положительно скажется на безопасности движения. Вы всегда сможете, не прибегая к торможению, путем легкого нажатия на педаль тормоза принудить «висящего на багажнике» увеличить дистанцию. Также полезно использовать полученную возможность для предупреждения о возможном резком торможении, если впереди сложная дорожная обстановка.

В «Автоцентре ОВОД» эту работу можно выполнить быстро и недорого

Сделать ее можно например, совместив с проведением очередного ТО.И, что самое важное, после проведения этой доработки у официального дилера сохраняются условия заводской гарантии

Адрес «Автоцентра ОВОД»:Москва, Кулаков пер. 15,недалеко от станции метро «Алексеевская».Тел. (495) 787-53-53.

Пожалуйста, оставьте Ваш отзывhttp://www.logan-club.ru/forum/viewtopic.php?f=104{amp}amp;t=14923

Фото:

НАШ ЛОГАША-КТО ТЫ?

____________________

Наш Логаша Интервью с сотрудником ГИБДД. «Взгляд изнутри» Как купить машину в долг?.. Сказ о том, как Логан-Клуб помог Авточехлу снять рекламу Автоматическое включение дворников

____________________

Авторы статей:

Павел 989 | Bill | Bill | Павел 989 | Bill

Редактриовали:

Павел 989 | Bill | Guides

____________________

Сломан датчик тормозной педали

Одним из возможных факторов всплывания ошибки Р0504 в машине выступает поломка либо брак собственно концевика педали. Стоит заметить, что качество расходных материалов концерна АвтоВАЗ всегда страдало, так произошло и сейчас. Даже российские датчики в большинстве своем комплектуются довольно дешевыми пружинками и контактами производства Китай. Результатом является то, что пружины выходят из строя, а контакты обыкновенно выгорают по прошествии 5-8 тыс. пробега.

Шток регулятора из-за пружинки не становится в исходное положение, следовательно, система воспринимает оповещение, что нажата тормозная педаль. ЭБУ в данной ситуации считывает, что педали и тормоза, и газа нажаты вместе. Поэтому идет принудительное закрывание дроссельной заслонки.

Во многих случаях замена регулятора педали на Гранте решает проблему, связанную с неисправностью 0504. Однако бывает так, что исправный датчик отказывает работать после установки, и тогда необходимо рассмотреть и другие возможные причины.

Описание датчика педали сцепления

Что это за устройство и как его заменить – ниже.

Предназначение, местонахождение и принцип работы

Датчик сцепления установлен прямо на педали сцепления. Он влияет на управление двигателя с электронной педалью газа и обеспечивает удобную и гибкую схему управления режимами машины. Сам по себе он выглядит как непримечательный выключатель, у которого есть режимы включения и выключения.

Характерные неисправности и способы их устранения

Если контроллер не фиксирует сигналы от сцепления, тогда есть риск возникновения ошибки 0830. Возникновение этой проблемы обычно заключается в неисправности датчика сцепления или в коротком замыкании или обрыве цепи. Чтобы исправить данное положение вещей, нужно выявить причины. То есть осмотреть контакты на предмет обрыва или коррозии.

Датчик педали тормоза Лада Калина

Лада Приора Седан конструктор собери сам Бортжурнал Пробег и замена сцепления

Датчик педали тормоза Калина это техническое устройство, которое применяется для отслеживания степени воздействия на тормозную педаль. Довольно часто автовладельцы линейки ВАЗ жалуются на поломки или неправильные регулировочные настойки изделия.

Благо, процесс подстройки или замены детали не представляет большой сложности при соблюдении определенных нюансов.

Диагностика работоспособности

Проверка работоспособности заключается: 1. В прозвонке (проверке) мультиметром изделия. 2. Разборке и визуальном осмотре внутренних составляющих детали.

3. Замена датчика не заведомо исправный.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин).

На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь.

При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Признаки неисправности датчика педали тормоза Лада Калина

Для того чтобы понять, что причиной некорректной работы автомобиля является именно датчик положения педали тормоза Калина, обратите внимание на следующие признаки:

наличие ошибки «Р-0504» на приборной панели;
существенное снижение мощности, отзывчивости двигателя при воздействии на педаль газа;
повышение оборотов двигателя (кратковременные) при переключении передач.

Основные причины неисправности датчика

Для того чтобы выявить причины, которые препятствуют штатной работе устройства, его необходимо разобрать и произвести тщательный осмотр на предмет выявления деформаций и повреждений.Наиболее часто встречаются следующие дефекты:

внутренняя (малая) пружина, которая расположена на штоке, имеет признаки деформаций или перекосов;
контактные клеммы изделия имеют физическое окисление;
люфт подвижного контакта;
довольно низкое качество заводского исполнения (брак хлипкость внутренних элементов устройства).

Регулировка датчика педали тормоза Калина

Если датчик находится в исправном состоянии, а некорректная работа ДВС продолжает вас беспокоить, попробуйте произвести самостоятельную регулировку изделия

При этом обратите внимание на следующие особенности:

Вкручивать датчик необходимо по часовой стрелке до тех пор, пока педаль тормоза не начнет опускаться. После чего потребуется слегка выкрутить изделие и зафиксировать его положение при помощи крепежной гайки.
Результат должен быть такой, чтобы в состоянии отсутствия воздействия на педаль, шток датчика был утоплен в корпус, а при воздействии на педаль наоборот – полностью высвобождаться из корпуса.
Что касается рабочего зазора, то он настраивается при помощи двух гаек (одна наверху, другая внизу). Регулировка осуществляется при помощи верхней гайки, которая закручивается, а нижняя наоборот – раскручивается. Весь процесс производится до тех пор, пока при воздействии на педаль тормоза кнопка не будет полностью утапливаться в корпус. Однако перебарщивать с настройкой не следует, иными словами следует оставить небольшой зазор или задел хода (примерно от 2 до 5 миллиметров).

Снятие и установка

Замена датчика педали тормоза на Калине осуществляется с использованием разводного ключа на «19». Сам датчик находится над педалью тормоза под рулевой колонкой. Условно, этапы снятия можно разделить на 5 шагов:

Перед началом работы с электрикой рекомендуется отсоединить минусовой провод (клемму) от аккумулятора.
После чего необходимо переместиться в салон автомобиля с водительской стороны. Для удобства работы желательно отодвинуть водительское сиденье в противоположную сторону от торпеды.
Найдите место расположения датчика. Разыщите контактную фишку с проводами. Нажмите и удерживайте 2 пластиковых, крепежных фиксатора расположенных по обеим сторонам фишки. Вытяните колодку из разъема датчика.
Возьмите в руки ключ и ослабьте крепежную гайку. После чего датчик можно свободно выкрутить.
Процесс установки аналогичен процедуре снятия за исключением того, что потребуется произвести регулировку (настройку), процесс которой подробно изложен в предыдущем разделе.

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Предназначение, местонахождение и принцип работы

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

Концевая деталь тормоза

Характерные неисправности и способы их устранения

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.

Новая деталь для замены
