Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

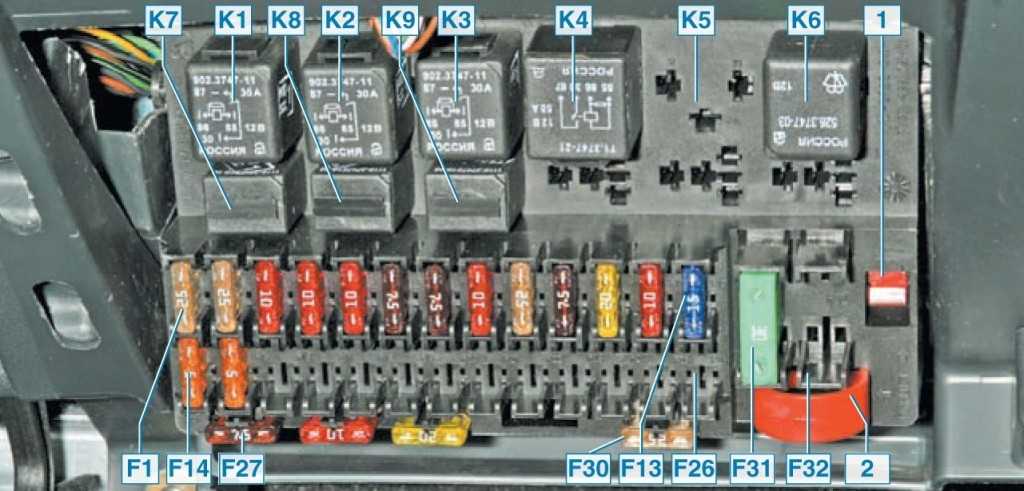

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

За что отвечает предохранители в монтажном блоке Лада Приора

И так давайте теперь пробежимся по предохранителям:

  • Предохранитель F1 отвечает за электровентилятор радиатора системы охлаждения двигателя
  • Предохранитель F2 отвечает за обогрев заднего стекла
  • Предохранитель F3 отвечает за дальний свет (правый борт)
  • Предохранитель F4 отвечает за дальний свет (левый борт)
  • Предохранитель F5 отвечает за звуковой сигнал
  • Предохранитель F6 отвечает за ближний свет (левый борт)
  • Предохранитель F7 отвечает за ближний свет (правый борт)
  • Предохранитель F8 отвечает за тревожный сигнал
  • Предохранитель F9 отвечает за вентилятор отопителя
  • Предохранитель F10 отвечает за комбинацию приборов, освещение салона, стоп-сигнал
  • Предохранитель F11 отвечает за стеклоочиститель, обогрев заднего стекла (управление)
  • Предохранитель F12 отвечает за вывод «15» приборов
  • Предохранитель F13 отвечает за прикуриватель
  • Предохранитель F14 отвечает за габаритный свет (левый борт)
  • Предохранитель F15 отвечает за габаритный свет (правый борт)
  • Предохранитель F16 отвечает за вывод «15» АБС
  • Предохранитель F17 отвечает за противотуманную фара левая
  • Предохранитель F18 отвечает за противотуманную фара правая
  • Предохранитель F19 отвечает за обогрев сидений
  • Предохранитель F20 отвечает за блок управления иммобилизатором
  • Предохранитель F21 отвечает за задний противотуманный свет
  • Предохранитель F22 – F30 – резервное место для предохранителя
  • Предохранитель F31 отвечает за блок управления электропакетом
  • Предохранитель F32 – резервное место для предохранителя

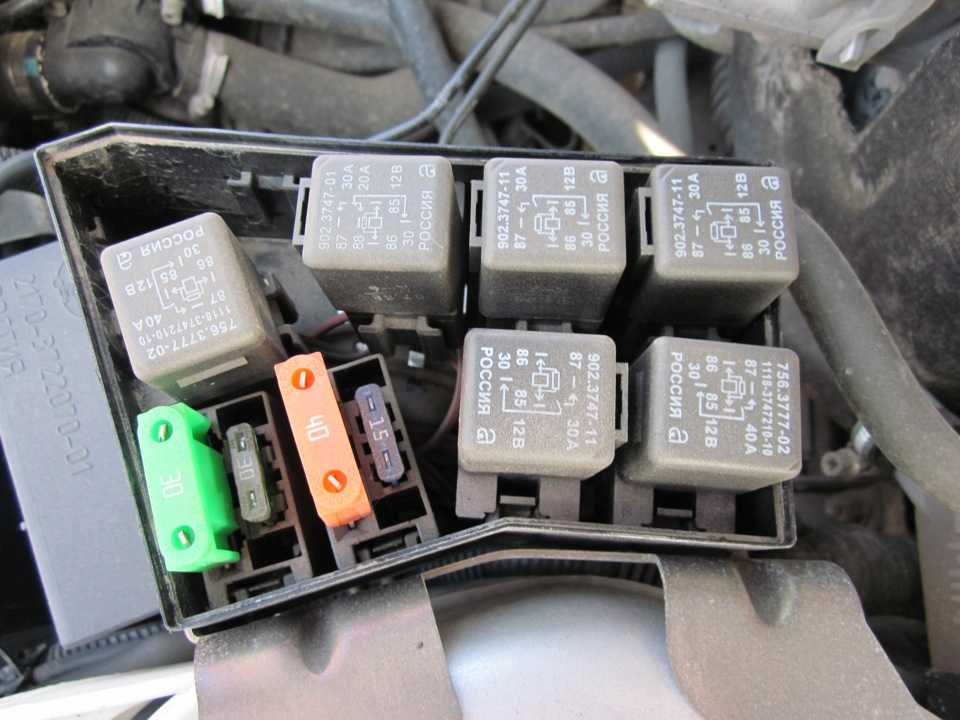

Дополнительный блок предохранителей и реле в моторном отсеке

Предохранители

F1 (50А)

Элемент обогрева ветрового стекла

F2

Не используется

F3 (40А)

F4 (15А)

Цепь электромагнитной муфты компрессора кондиционера

F5 (30А)

Электродвигатель дополнительного вентилятора системы охлаждения

F6 (30А)

Электродвигатель основного вентилятора системы охлаждения

Реле

К1

Реле большой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером)

К2

Реле кондиционера

К3

К4

Реле малой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером)

К5

Управляющее реле вентиляторов системы охлаждения (на автомобиле с кондиционером)

Как устроен и работает в Приоре стартер

Кратко и понятно объяснить, что такое стартер легко: это по своей сути мотор, который за счет электрической силы приводится в действие. Устройство постоянно требует тока, которым его питает, естественно же аккумулятор. Каково предназначение механизма? Раскрутка коленчатого вала до минимальных оборотов. Продолжительность работы его составляет не больше 15-секунд.

Водитель Лада Приора и любых других авто должен знать, что если у вас произошла неудачная попытка запустить движок, то обязательно следует выдержать паузу, прежде чем повторить свою попытку. Пауза перед повторным запускам должна быть хотя бы в 2 раза дольше, чем время работы стартера, то есть минимум выдержите 30-секунд.

Магнитола Лада Веста

Лада Веста или Киа Рио что лучше

Установка динамиков Лада Веста

Чем обусловлено это правило? Потому что коленвалу стартер должен дать сильный крутящий момент, который позволяет превозмочь как компрессию в цилиндрах, так и силу трения. Нагревается сильно проводка, поскольку стартеру требуется до 300-400А тока. Если есть неисправность, то проводка может перегореть или расплавить саму изоляцию, что приведет к короткому замыканию.

Рассматриваемое нами устройство было сконструировано так, что каждый легко может узнать, где находится оно, дабы разобрать и осуществить ремонт.

Стартер в авто состоит из таких элементов:

  • Диодный мостик;
  • Постоянные магниты;
  • Передняя крышка/задняя крышка;
  • Так называемый якорь;
  • Муфты;
  • Щетки графитовые/их держатели;
  • Шестерня;
  • Обычные подшипники;
  • Реле.

Рабочий принцип устройства построен на взаимодействии магнита и поля якоря. Реле помогает передвигаться муфте и шестеренке по валу. Вот так и осуществляется ввод/вывод его из зацепления зубчатым венчиком.

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

  • главный блок;
  • монтажный блок;
  • дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителя Расчетная сила тока, А Цвет корпуса Электрическая цепь
F-1 30 Зеленый Электронный контроллер двигателя
F-2 60 Синий Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-3 60 Синий Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-4 60 Синий Электрогенератор
F-5 50 Красный Электроусилитель руля (ЭУР)
F-6 60 Синий Цепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

Обозначение Расчетный ток, А Назначение защиты
К-1 Реле зажигания (главное реле)
К-2 Реле топливного насоса
F-1 15 Электроцепи блокировки стартера и главного реле
F-2 7,5 Электроцепь контроллера двигателя
F-3 15 Топливный насос

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Этот отрывок (второй) взят из статьи: https://ladaautos.ru/lada-priora/gde-naxoditsya-rele-benzonasosa-v-avtomobile-lada-priora.html

Как определить неисправность электрической цепи

Просто знать месторасположение предохранителя недостаточно. Сложнее найти причину поломки, устранить ее и подобрать новый элемент. Если возникла неисправность, откройте защелки, отвинтите крышку. Первым делом проверьте, не перегорел ли предохранитель, выясните причину проблемы. Что для этого нужно? В первую очередь, проверить цепь, которую он защищает, внимательно осмотреть ее всю, от начала (узла) и до источника питания. Для этого можно задействовать простой мультиметр или лампу для контроля.

Чтобы обнаружить обрыв или поломку, необходимо выполнить такие действия:

  • один из щупов оборудования (мультиметра) необходимо вывести на панель машины. То же самое касается и контрольной лампы;
  • проворачивается ключ зажигания, проводом касаются клеммы провода, который подвергается проверке. Если напряжение отсутствует, рекомендуется осмотреть вход проводника, произвести замер в той точке;
  • этапы повторяют на каждом участке, выявляя проблемный элемент.

Обязательно нужно сделать заключение о возможной причине поломки. Чаще всего это может быть контакт, который не подключен или перегорание детали или проводки.

В монтажных блоках машины находятся и реле, которые производят коммутирование нагрузки

Почему так важно применять именно электромагнитные реле? Это объясняется тем, что необходимо защищать контакты переключателей от перегорания, если происходит сильная нагрузка

Нередко причиной поломки может послужить залипание контактов реле, поломка электрической магнитной катушки. Если возникают подобные неисправности, реле не способно притянуть электрическим магнитом, поэтому контакты не замыкаются. Чтобы качественно решить эту проблему рекомендуется обратиться в автосервис для полной замены сломанных деталей.

В автомобиле Приора реле в данном блоке имеют следующие задачи:

К1 – включение электровентилятора радиатора системы охлаждения двигателя К2 – включение обогрева заднего стекла К3 – запуск стартера

К4 – доп. реле К5 – резерв К6 – включение омывателя и очистителя ветрового стекла;

К7 – включение дальнего света фар; К8 – включение звукового сигнала; К9 – включение тревожного сигнала; К10-12 – резерв;

В вопросе, как снять блок предохранителей, Приора не требует обращения в сервис. Процесс замены его не составляет труда. Для начала, сняв клемму, обесточиваем блок. Иначе, во время демонтажа может произойти короткое замыкание.

Данное правило также относится к остальным блокам. Далее откручиваем болт, фиксирующий блок на месте. Затем нужно освободить блок от удерживания защелок-фиксаторов. Следом снимаем предохранители и реле. Потом настает очередь клемм проводов, входящих в блок.

Для удобства, лучше пометить все провода и места их расположения. Любая ошибка — и печальных последствий не избежать. Используя эти нехитрые советы, для вас вопросы, связанные с тем, как снять блок предохранителей на Приоре, не вызовет трудностей.

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

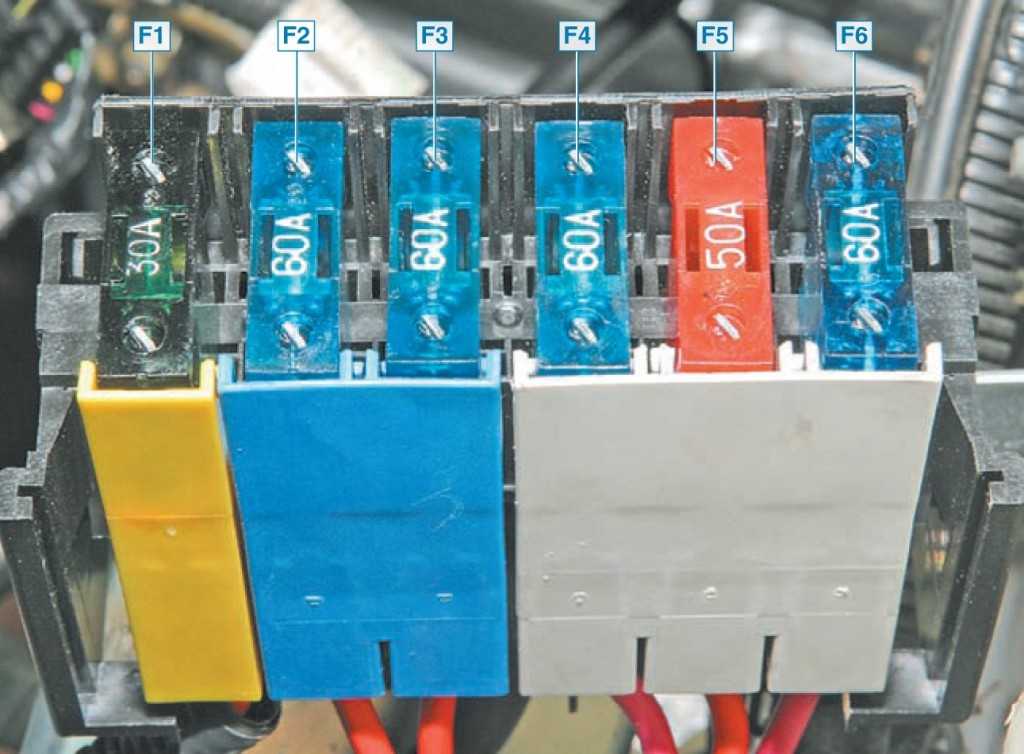

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Блок силовых вставок Приора

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Приведенная схема предохранителей Лады Приоры актуальна для машин без антиблокировочной системы тормозов. Введение гидроэлектронного блока на авто серии Приора-2 привело к изменению назначения вставок.

Назначение предохранителей на аккумуляторе для машин Приора с АБС (начиная от ближнего к клемме):

  • F1 — защита ЭСУД (30 А);
  • F2 — усилитель руля (50 А);
  • F3 — цепи генератора (60 А);
  • F4 — аналогично F3;
  • F5 — питание блока АБС (40 А);
  • F6 — аналогично F5, но номинал 30 А.

Монтажный блок: реле и предохранители в салоне

В состав блока входят предохранители, несколько реле, а также пинцет, предназначенный для упрощения процедуры замены сгоревших вставок. Наполнение устройства зависит от комплектации автомобиля.

Схема блока и его расположение в автомобиле

Блок расположен в пластиковом каркасе приборной панели в нижней части со стороны водителя. Коробка снаружи закрыта съемной крышкой, установленной вокруг рулевой колонки, и зафиксирована на трех замках, размещенных по нижней кромке. Для снятия крышки требуется повернуть фиксаторы на 90 градусов и демонтировать элемент с защелок, потянув его на себя.

Овалом отмечено место установки блока

На автомобилях номиналы предохранителей могут отличаться в зависимости от года выпуска машины и комплектации. Для определения значения плавкой вставки следует использовать инструкцию по эксплуатации Лада Приора.

При ремонте предохранителей необходимо учитывать, что инструкция к машине Лада Приора меняется несколько раз в год. Не рекомендуется пользоваться мануалом от другого автомобиля.

Вариант «норма» с дополнительной установкой кондиционера имеет отличия в схеме предохранителей Приора. Элементы, обеспечивающие защиту устройства, вынесены в отдельный подкапотный блок, рассмотренный ниже. Сам монтажный корпус изменений не претерпел.

Блок версии «норма» с кондиционером

С началом выпуска модернизированной Приора-2 несколько изменилось наполнение корпуса. В салонных блоках машин пустует только одно место под реле и две ячейки под предохранители.

Блок на Приора-2

Расшифровка обозначений предохранителей и реле

Расшифровка предохранителей в варианте «норма».

Вопросы и ответы
Как прокачать амортизаторы перед установкой

Читать далее

Вопросы и ответы
Как регулировать карбюратор на триммере

Читать далее

Вопросы и ответы
Как снять ручку стеклоподъемника на Хендай Акцент

Читать далее

Вопросы и ответы
Как убрать вмятину на машине своими руками

Читать далее

Вопросы и ответы
Какие амортизаторы лучше поставить

Читать далее

Вопросы и ответы
Какой карбюратор лучше поставить на мотоцикл Урал

Читать далее

Вопросы и ответы
Какой шкуркой матовать авто перед покраской

Читать далее

Вопросы и ответы
Машина глохнет на холостых оборотах

Читать далее

Вопросы и ответы
На холодную двигатель заводится и сразу глохнет

Читать далее

Отличная статья 0

Как снять и заменить монтажный блок реле и предохранителей

В случае неполадок, обусловленных неисправностью электросетей, нас в большинстве случае интересует то, как снять и заменить салонный блок под приборной панелью, а также дополнительный блок в полу, т.к. они являются самыми нежными и влиятельными узлами, выход которых из строя делает эксплуатацию автомобиля невозможной. Что касается предохранительной группы под капотом, то она достаточно мощна и редко выходит из строя, т.к. рассчитана на большие нагрузки. Релейно-предохранительная группа системы климат контроля тоже не настолько важна, чтобы подробно описывать, как до него добраться

Поэтому далее стоит описать только самое важное. В каждом случае, независимо от того, какой блок нас интересует, следует отсоединить провод «минус» от клеммы аккумулятора

Иначе это может привести к поражению электрическим током и серьезнейшим повреждениям электротехнического оборудования.

Монтажный блок в салоне

Чтобы к нему подобраться, нужно соблюдать такую последовательность действий, убедившись, что «масса» на аккумуляторе отключена:

  1. Снимаем крышку монтажного блока возле левой ноги водителя в нижней части приборной панели. Для этого надо повернуть три защелки на крышке, которыми она удерживается на «торпеде». Кстати, на обратной стороне крышки мы видим схему релейно-предохранительной распинговки;
  2. Отдаем винт, которым монтажный блок крепится под панелью;
  3. Далее снимаем монтажный блок с крючков крепления и извлекаем наружу.
  4. Затем предстоит вынуть все реле и предохранители из своих гнезд в блоке;
  5. После этого отжимаем фиксаторы каждой клеммы;
  6. Извлекаем клеммы из блока, не забывая помечать их с целью последующего правильного подсоединения;
  7. Снимаем монтажный блок окончательно.

После того, как эти операции проведены, можно заняться заменой предохранителей и реле на старом блоке или вставить на его место новый, подсоединяя помеченные ранее клеммы на свои штатные места. Установка нового блока под приборную панель происходит в обратном порядке.

Как извлечь предохранители и реле дополнительного блока в тоннеле пола

Этот блок находится у левой ноги переднего пассажира под мягкой обивкой пола. Убедившись, что аккумулятор отключен, выполняем следующую последовательность действий:

  1. Снимаем обивку пола. В сети есть подробные инструкции относительно того, как это сделать;
  2. Отсоединяем и отодвигаем от электронного блока управления колодку с проводами;
  3. Добравшись до неисправного предохранителя, вытаскиваем его пинцетом и заменяем на новый;

То же самое делаем с неисправным реле. Для этого потребуется открутить гайку, удерживающую реле на блоке и снять это реле заодно с его предохранителями. Далее производим замену реле и предохранителей. Как видите, сам релейно-предохранительный блок из тоннеля пола не заменяется: из него извлекаются предохранители, или реле с предохранителями с целью последующей замены именно этих узлов.

Дополнительный блок предохранителей в моторном отсеке

Подняв крышку капота, возле расширительного бачка можно найти компактную «коробочку» с предохранителями. Сначала, как и во всех случаях, отсоединяем аккумулятор, сняв провод с клеммы «минус». Затем крышка предохранительного блока снимается, для чего достаточно потянуть ее прямо вверх. Теперь можно отыскать поврежденный предохранитель, извлечь его пинцетом и вставить вместо него новый. Этот блок редко становится причиной неполадок, потому что рассчитан на большие нагрузки, поэтому проблем с ним немного, и отыскивать его приходится редко. Вместе с тем, именно он чаще всего и попадает на глаза, т.к. автомобилисты заглядывают под капот постоянно. А так как главный блок находится на виду, то и работать с ним легче всего.

Замена предохранителей Chery Fora

  • Обуждение раздела Замена предохранителей Chery Fora
  • Карсон
  • Зачем машину резать? Приедет в сервис, отдайте пару тысяч и вам всё нормально сделают, ну нельзя же на столько сильно экономить
  • Жора
  • а как определили что этот мосфет сгорел
  • Isidro

Где находитесь, в каком городе? Телефон для связи есть?

Грехем

Скорп охрененный авто, пол жизни на них. Не пойму почему их все гробят и не следят за ними?

Quesnel

Денис здравствуй у меня такой вопрос у тебя на сколько ампер аккумулятор стоит? и сколько предпусковой ампер енах?

Ера

Парни тачка на хорошем ходу полный привод,в полне ещё живой за 200р))))…вы че его диагностируете ещё! На месте хозяина и бы вас нах послал!))

Weyland

Спасибо за видео. Как раз, перед тем этим тоже самое сделали. Плюс только не на зажигание вывели, а с катушек взяли

  1. Жумабай
  2. Еще бы ценник на работы озвучивал, цены бы тебе небыло!
  3. Скляринский Карай
  4. как проверить эти транзисторы на исправность?
  5. Илир Колыбельников

при разборке (отделение колбы) будьте внимательны! крепление в виде единички (1) очень хрупкие. на носике единички есть крошечный зацеп. главное его не сломать.

  • Кар
  • как найти реле и предохранител систеиа зжиганний
  • Лор Стенченко
  • Алексей подскажите пожалуйста, нету искры до катушки зажигание на венто, в чем может быть проблема катушка рабочая
  • Тема
  • Пакемон вафельный))
  • Карло

нет я про обычный сигнал на руле ПИБИП?!

Кирил

Чому двері (центральний замок) не відкриваються і не закриваються ключем а тільки з брелка? Як водійська так і пасажирська.

Jenny-Lee

Спасибо за видео! Какую силиконовую смазку и синтетическую смазку используете? Если не подсвечиваются кнопки, то светодиод перегорел? Как подобрать нужный светодиод?

  1. Стефани
  2. почему один вид моторов? на сколько я знаю двигатели 2,4 стоят так же
  3. Завлишин
  4. Более 2,5А ставлю)
  5. Сейран

вот только почему как на автовазе??!!! снимать фару.

Бельман-Данюшевский Текс

Спасибо за Ваш полезный труд!!!

Ганина Загреба

Волга-крайслер 2006 года, была такая проблема, сделал всё по указанной схеме, напряжение стало 14,2 стабильное,автору 100 спасибо…

  • Коминтерн
  • ‘Chery Fora: деньги на ветер’ есть такая статья в ‘За рулём’ 2011/11
  • Вусал

Добрый день, Как можно проверить по какой причине не работает динамик? Авто: Honda CRV.96 год правый руль. Сам Динамик работает если ставить в другое гнездо или другую дверь. Нет сигнала в проводке правой двери. Спасибо!

  1. Генрих
  2. Здравствуйте,куда подкидывать контрольку,если хочу проверить предохранители в салоне,а до аккумулятора провод не дотягивается?
  3. Бурьян

Самый толковый диагност,жаль у нас таких почти нет,привет из Казахстана!!! Удачи брат)))

Adlai

В Германии даже в КПП масло НЕ меняется НИКОГДА! Не путать с АКП там строго по регламенту. Вот только с каким интевалом я не знаю, т. к. никогда не имел авто с АКП. Кого интересует ищите в сетях.

Penley

День добрый! У авто дабл старт. Жду когда все индикаторы на приборной панели потухнут, далее завожу и авто заводиться с двойным стартом как бы, раз и два и обороты держаться.

В последнее время стала глохнуть на ходу, а при как заведу и нажму на газ сразу глохнет, так раза три попробую и плавно газу и едет как ни в чем не бывало.

Оставить комментарий

Мощность плавких вставок

Все предохранители имеют цветовую идентификацию в зависимости от мощности, на которую рассчитаны их плавкие вставки:

  • предохранители вентилятора системы охлаждения (F1), обогрева заднего стекла (F2), электродвигателя салонного отопителя (F9) рассчитаны на силу тока 25 А;
  • плавкие элементы предохранителей дальнего света фар (F3, F4), звукового сигнала (F5), аварийных огней (F8), 15-й вывод АБС (F16), противотуманные фонари (F17, F18) защищают цепи, рассчитанные на номинальный ток до 10 А;
  • 7,5 А предохранители защищают цепи ламп ближнего света (F6, F7), приборной панели, салонного освещения, ламп стоп-сигнала (все – F10) и заднего противотуманного фонаря (F21);
  • габаритные огни (F14, F15), иммобилайзер (F20) – предохранители на 5 А;
  • электродвигатель стеклоочистителя (F11) – плавкий элемент на 20 А;
  • обогрев сидений (F19) – защита предохранителем мощностью 15 А;
  • самый мощный предохранитель 30 А – защита цепей электропакета (F31 или F27).

Замена предохранителей большего номинала на меньшего, равно как и обратная замена, не допускается. При перегорании предохранителя, защищающего цепи световых сигналов или активной безопасности автомобиля, допускается его замена аналогичным, снятым из гнезда цепи, ответственной за комфорт или других, не влияющих на безопасность транспортного средства при его движении. При малейшей возможности, защиту электронных схем необходимо восстановить согласно требованиям производителя автомобиля.

В монтажном коробе, установленном в салоне Лада Приора, находятся не только предохранители, но и электромагнитные реле, схема включения которых предусматривает подключение нагрузки повышенной мощности. Использованием таких реле производитель добился снижения токовой нагрузки на контакты переключателей. Это исключает подгорание контактных пар, которые в них установлены. Поэтому при неисправности определенной цепи необходимо проверять не только целостность плавкого предохранителя, но и исправность реле, установленного в блок предохранителей Приоры и отвечающего за схему коммутации приборов.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Где находится и неисправности блока управления стеклоподъемниками Лада Приора

Если вы обновили личный автопарк покупкой Лада Приора последних лет выпуска, то, наверное, заметили, что блок, управляющий движением стеклоподъемников, отсутствует – вместо него транспорт оснащен контроллером электрического пакета. Одно нажатие на кнопку и стекла начинают двигаться.

Еще один важный нюанс – Лада Приора обустроена электрическим приводом, подходящим к приводу, позволяющим определять неисправности в электрической цепи машины и выявлять, какой предохранитель работает неверно. Речь идет о многофункциональности одного из проложенных кабелей, участвующих не только в поставке электроэнергии, обуславливающей обогрев салона, но также обеспечивающей бесперебойную работу соленоида, который отвечает за блокировку дверной конструкции.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
