Свечи на классику с бесконтактным зажиганием

Проверка и замена катушки зажигания

На заднеприводных автомобилях классического семейства с карбюраторным двигателем катушка зажигания (в автомобильных кругах её часто называют «бобиной») устанавливается в моторном отсеке на левом брызговике и закрепляется с помощью двух гаек.

На более поздних инжекторных версиях установлен модуль зажигания, закрепляемый на блоке цилиндров.

Перед тем, как принять решение о замене катушки, следует удостовериться в ее неработоспособности, иначе ремонт может оказаться бесполезным, а деньги будут выброшены на ветер.

Способы проверки

Самый простой, не требующий особых приспособлений, но небезопасный способ. Снимаем центральный высоковольтный провод и прокручиваем двигатель, повернув ключ зажигания. Одновременно прислоняем снятый провод на «массу» или кузов автомобиля. Если искра есть — значит катушка в порядке. Для этой операции, возможно, понадобится помощник.

Второй способ, он же более точный, заключается в измерении сопротивлений обмоток катушки с помощью измерительного прибора мультиметра или «в народе» с помощью тестера.

Измерение сопротивлений катушки зажигания

Зачищаем контакты катушки (шпильки на корпусе). Первая проверка — сопротивление первичной обмотки. Для этого подключаем омметр к двум шпилькам и снимаем измерения. В зависимости от типа проверяемой катушки сопротивление должно находиться в следующих пределах: катушка 2101-2107 Б-117А = 3-3.5 Ом; катушка 2108-099 027.3705 = 0.45-0.5 Ом.

Затем проверяем сопротивление в цепи вторичной обмотки. Одну клемму тестера подключаем к центральному выводу высоковольтного провода, а вторую клемму щупа — оставляем на выводе первичной обмотки. В этом случае сопротивление рабочей катушки должно быть следующим: Б-117А = 7.4-9.2 кОм; 027.3705 = около 5 кОм.

Замена на новую

Для замены катушки зажигания (бобины) ВАЗ 2106 необходимо проделать следующие действия:

  1. Вынимаем высоковольтный провод из крышки катушки.
  2. Ключом на 8 отворачиваем гайку с вывода, обозначенного на крышке катушки буквой «Б», и снимаем наконечники зеленого и коричневого проводов. Чтобы мелкие гайки не потерять, рекомендуем наживлять их на место.
  3. Аналогично отсоединяем голубой провод с черной полосой от вывода, обозначенного буквой «К».
  4. Если цвета проводов окажутся другими, а такое возможно — перед отсоединением пометьте их положение. С вывода «Б» провод проложен в жгуте проводов, с вывода «К» — один соединяется с выводом распределителя зажигания, второй уходит в жгут.
  5. Ключом на 10 отворачиваем на три-четыре оборота гайки крепления катушки.
  6. Снимаем ее с автомобиля.

Устанавливаем новую катушку в обратной последовательности, соблюдая записанный порядок подсоединения проводов.

Модели и фирмы-производители

На прилавках автомагазинов существует несколько моделей катушек зажигания. Для «классики» (2101-2107) — Б-117А, а для автомобилей ВАЗ восьмого семейства (2108-21099) — 027.3705.

В основном, все катушки отечественного производства, фирмы-производители: АТЭ-2, Цитрон, Старый Оскол. Самыми качественными, по многочисленным отзывам, считаются катушки от производителя ЗАО «СОАТЭ» г. Старый Оскол.

Как заменить свечи зажигания на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед любой заменой свеч на любом двигателе и на любом автомобиле, обязательно первым делом скидывайте минусовую клемму с аккумуляторной батареи, чтобы ничего не замкнуло при работе (О том как скинуть клемму, читайте «в этой статье» пункт первый) и кстати подробности и все нюансы по замене свеч зажигания на шестнадцати клапанных автомобилях, читайте в статье под названием: «Замена свеч на приорах», на них двигатель очень схож с десяточным 16 клапанным движком и поэтому свечи заменяются абсолютно идентично!

Снятие: 1) Приступим к замене свечей на 8 клапанных моторах, во-первых новые свечи нужно будет достать, если у вас карбюраторный двигатель, то вам свечи под маркировкой: «А17ДВРМ, FE65CPR» приобретать будет нужно, на инжекторных 1.5 литров же свечи типа: «А17ДВРМ, АС. R42ХLS» понадобятся, как только вы ими запаслись, старые снимите, для этого отсоедините от них четыре высоковольтных провода (Два из них для наглядности на фото ниже стрелками указаны, ещё два рядом стоят, вы их сразу найдёте) и протрите тряпкой или металлической щёткой (Ну только щёткой аккуратней будьте, свечу не повредите если она вам ещё нужна) саму свечу зажигания (Её верхнюю часть) и место вокруг неё, таким образом когда свеча будет выкручена, во внутрь Головки Блока Цилиндра не попадёт грязь которая при попадании может навредить двигателю автомобиля.

2) Затем специальным свечным ключом или же воротком с высокой накидной головкой, выкрутите свечу за резьбу которая на ней присутствует (Резьба указана красной стрелкой), свечу откручивать нужно против часовой стрелки точно так же как и все болты и винты, соответственно по часовой она заворачивается.

3) Теперь когда свечи сняты и у вас в руках находятся, проверьте и осмотрите обязательно их, как определить по состоянию свечей работу двигателя (Хорошо ли он работает или же плохо) мы уже описали чуть выше, а именно ссылку на эту статью дали, но если вы не собираетесь её читать тогда кратко скажем, при осмотре свеч на изоляторе у них не должны быть найдены трещины (Изоляторы это те места которые во внутрь Головки Блока вворачиваются), резьба должна быть целой, сами электроды тоже не должны быть убитыми, а так же самый лучший цвет который должны иметь свечи, это коричневый или серовато-желтоватый, он говорит о полной исправности двигателя для наглядности такая свеча изображена на фото ниже, более подробную информацию по цвету свечи ищите в той самой статье на которую дана ссылка выше.

Установка: 1) Перед установкой не важно новых свеч или старых, рекомендуем проверить у них зазоры, делается это при помощи круглого щупа, то есть как на маленьком фото показано ниже, сам щуп вставляется в зазор который идёт между электродом и самой свечёй (Этот зазор указан красной стрелкой) и после чего он высчитывается, сразу отметим тот факт что зазор у карбюраторных автомобилей должен быть в районе «0.7-0.85 мм» (Поэтому такой толщины и берите щуп, чтобы этот зазор и проверить, то есть если щуп толщиной «0.80 мм» не полезет в зазор, то значит он меньше положенного, если же щуп легко влезает и ещё место остаётся, тогда его регулировать будет нужно), а у инжекторных 8 клапанных в районе «1.00-1.13 мм»

Примечание! Если зазор у вас будет выставлен неправильно, то в таком случае запаситесь специальным ключом и при помощи него подогните электрод до такого момента, пока зазор нормально не выставится, как это на фото показано ниже:

2) В завершение по рекомендуем вам всегда резьбу на любой гайке, на любом болту смазывать графитной смазкой, тем самым ржаветь и закисать резьба никогда не будет и отворачиваться всё будет на Ура, тоже самое и со свечами проделайте, а именно резьбу у них этой смазкой смажьте.

Дополнительный видео-ролик: Подробную информацию о зазорах в свечах зажигания и о том как эти зазоры отрегулировать, смотрите в видео-ролике, который размещён чуть ниже:

Примечание! В последнее время очень часто стали подделывать детали и подделывают как правило самые ходовые, а самыми ходовыми являются во-первых свечи зажигания, во-вторых различного рода фильтра и т.д., чуть ниже мы закрепили небольшой продолжительности ролик, в котором рассказывается как должна выглядеть оригинальная свеча зажигания и как её можно отличить от подделки и всегда помните одну вещь, все оригинальные запчасти (Даже самые маленькие) продаются в коробках!

Источник

Как проверить свечи зажигания в Ваз 2107 – пошаговая инструкция

  1. Снимаем со свечи зажигания наконечник высоковольтного провода.
  2. Очищаем от грязи и продуваем сжатым воздухом головку блока цилиндров вокруг свечи.
  3. Свечным ключом на 21мм или торцовым ключом с глубокой головкой выворачиваем свечу из резьбового отверстия в головке блока цилиндров.
  4. Визуально оцениваем состояние свечи зажигания.
  5. У исправной свечи зажигания при отрегулированном на автомобиле ваз 2107 двигателе нагар на изоляторе свечи должен быть от серо-желтого до серо-коричневого цвета. Если нагар на свече зажигания имеет черный цвет, возможно свеча неисправна или нарушены регулировки двигателя. При наличии на изоляторе свечи трещин или повреждений свечу зажигания необходимо заменить.
  6. Круглым щупом проверяем у свечи зажигания зазор между электродами. Если зазор у свечи зажигания не соответствует норме, устанавливаем зазор свечи согласно табл. 13.3, подгибая или отгибая боковой электрод.
  7. Устанавливаем в двигатель автомобиля ваз 2107 свечу зажигания, заворачивая ее рукой, а затем затягиваем ключом моментом 3—4 кгс-м.
  8. Аналогично заменяем на автомобиле ваз 2107 свечи зажигания других цилиндров.

Какие свечи зажигания устанавливать в Ваз 2107

Система зажигания автомобиля

Зазор свечи зажигания, мм.

Контактная система зажигания NGK:

  • BP6ES код 7811(стандартные)
  • BP6ES V-LINE №4 код 5637(с v-образным вырезом на центральном электроде)
  • BPR6EIX код 6637(с резистором и иридиевым центральным электродом)
  • BUR6ET V-LINE №1 код 2876(с резистором, трехэлектродные, с v-образным вырезом на центральном электроде)

Бесконтактная система зажигания NGK:

  • BPR6ES код 7822(стандартные с резистором)
  • BPR6ES V-LINE №2 код 2268(с резистором и v-образным вырезом на центральном электроде)
  • BPR6EIX код 6637(с резистором и иридиевым центральным электродом)
  • BUR6ET V-LINE №1 код 2876(с резистором, трехэлектродные, с v-образным вырезом на центральном электроде)
  • NGK BPR6ES-11 код 4824(стандартные с резистором)
  • NGK BPR6ES-11 V-LINE №13 код 5339(с резистором и v-образным вырезом на центральном электроде)
  • NGK BPR6EIX-11 код 3903(с резистором и иридиевым центральным электродом)
  • NGK BUR6ET V-LINE №1 код 2876(с резистором, трехэлектродные, с v-образным вырезом на центральном электроде)

Когда менять свечи зажигания в Лада (ВАЗ) 2107

Если используются родные свечи зажигания, то регламент их замены равен 15-20 тыс. км пробега. Для других он отличается и замена свечей может проводиться позже. В таком случае необходимо следить за их качеством работы. Если с запуском двигателя возникают проблемы или агрегат начинает троить, то необходимо установить новые свечи зажигания.

Тип свечи зажигания
Контактная А17ДВР 0,5-0,6
Бесконтактная А17ДВ-10 0,7-0,8
Инжекторный двигатель А17ДВРМ 1,0-1,1

Проверка и замена катушки зажигания

На заднеприводных автомобилях классического семейства с карбюраторным двигателем катушка зажигания (в автомобильных кругах её часто называют «бобиной») устанавливается в моторном отсеке на левом брызговике и закрепляется с помощью двух гаек.

На более поздних инжекторных версиях установлен модуль зажигания, закрепляемый на блоке цилиндров.

Перед тем, как принять решение о замене катушки, следует удостовериться в ее неработоспособности, иначе ремонт может оказаться бесполезным, а деньги будут выброшены на ветер.

Способы проверки

Самый простой, не требующий особых приспособлений, но небезопасный способ. Снимаем центральный высоковольтный провод и прокручиваем двигатель, повернув ключ зажигания. Одновременно прислоняем снятый провод на «массу» или кузов автомобиля. Если искра есть — значит катушка в порядке. Для этой операции, возможно, понадобится помощник.

Второй способ, он же более точный, заключается в измерении сопротивлений обмоток катушки с помощью измерительного прибора мультиметра или «в народе» с помощью тестера.

Измерение сопротивлений катушки зажигания

Зачищаем контакты катушки (шпильки на корпусе). Первая проверка — сопротивление первичной обмотки. Для этого подключаем омметр к двум шпилькам и снимаем измерения. В зависимости от типа проверяемой катушки сопротивление должно находиться в следующих пределах: катушка 2101-2107 Б-117А = 3-3.5 Ом; катушка 2108-099 027.3705 = 0.45-0.5 Ом.

Затем проверяем сопротивление в цепи вторичной обмотки. Одну клемму тестера подключаем к центральному выводу высоковольтного провода, а вторую клемму щупа — оставляем на выводе первичной обмотки. В этом случае сопротивление рабочей катушки должно быть следующим: Б-117А = 7.4-9.2 кОм; 027.3705 = около 5 кОм.

Замена на новую

Для замены катушки зажигания (бобины) ВАЗ 2103 необходимо проделать следующие действия:

  1. Вынимаем высоковольтный провод из крышки катушки.
  2. Ключом на 8 отворачиваем гайку с вывода, обозначенного на крышке катушки буквой «Б», и снимаем наконечники зеленого и коричневого проводов. Чтобы мелкие гайки не потерять, рекомендуем наживлять их на место.
  3. Аналогично отсоединяем голубой провод с черной полосой от вывода, обозначенного буквой «К».
  4. Если цвета проводов окажутся другими, а такое возможно — перед отсоединением пометьте их положение. С вывода «Б» провод проложен в жгуте проводов, с вывода «К» — один соединяется с выводом распределителя зажигания, второй уходит в жгут.
  5. Ключом на 10 отворачиваем на три-четыре оборота гайки крепления катушки.
  6. Снимаем ее с автомобиля.

Устанавливаем новую катушку в обратной последовательности, соблюдая записанный порядок подсоединения проводов.

Модели и фирмы-производители

На прилавках автомагазинов существует несколько моделей катушек зажигания. Для «классики» (2101-2107) — Б-117А, а для автомобилей ВАЗ восьмого семейства (2108-21099) — 027.3705.

В основном, все катушки отечественного производства, фирмы-производители: АТЭ-2, Цитрон, Старый Оскол. Самыми качественными, по многочисленным отзывам, считаются катушки от г. Старый Оскол.

Когда нужно выставлять зажигание?

Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:

  1. Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
  2. После ремонта двигателя, сопровождавшегося его разборкой.
  3. После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
  4. При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
  5. После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива

Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей

Влияние правильного зазора на работу мотора

Зазор это действительно важный параметр. Он может быть либо большой, либо слишком маленький.

Малый зазор

Если установлены малые значения между электродами, то будут проявлять пропуски в системе зажигания. Все дело в том, что той искры, которая образуется между электродами, максимально приближенными друг к другу – недостаточно для воспламенения топливной смеси. Искра хоть и сильная но – недостаточная. Вот почему многие автомобили при движении будут реально дергаться и не развивать достаточную скорость. НА карбюраторах может заливать свечи, что только придаст проблем – вообще будет троить. Зазор нужно увеличивать!

Малый зазор это сколько? Если поговорить про размер, то это примерно от 0,1 до 0,4 мм. Обязательно проверяем свечи после покупки, дельные рекомендации дам чуть ниже, а пока поговорим про большое расстояние.

Большой зазор

Знаете, все же многие производители заранее выставляют нормальное расстояние между электродами. Но со временем он сам по себе может увеличиваться.

Все дело в износе свечи, который проявляется при большом пробеге — это естественно. Ведь электроды сделаны из металла, который под воздействием температуры и постоянных электрических разрядов начинает потихоньку выгорать. Страдает как верхний похожий на букву «Г», так и нижний. Верхний становится тонким, вместо прямоугольной формы он начинает закругляться, потому как сгорают бока. Нижний просто проседает вниз.

Из-за такого расстояния, искра, которая проходит между контактами – ослабевает. Причем значительно! Ее также возможно не хватит для воспламенения топлива.

Зачастую из-за этого пробивает изолятор нижнего контакта, все дело в том — что искра старается найти кротчайший путь между электродами.

Зимой есть большая вероятность, что машина попросту не запуститься.

Еще один важный аспект, на отдалившихся электродах чаще может появляться налет в виде нагара, искра итак «страдает» от большого расстояния, так еще и налет! Она вообще может не пройти

Поэтому важно через определенный пробег, с нашим топливом это может быть уже 15000 км, выкручивать свечи при необходимости их менять, либо чистить

Большое расстояние – от 1,3 мм и выше.

проверка и замена свечей зажигания на автомобиле ваз 2107

Для выполнения работ по замене и проверки свечей зажигания автомобиля ваз 2107 потребуется специальный круглый щуп. Последовательность выполнения работ проверки и замены свечей зажигания на автомобиле ваз 2107 1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

Внимание При выполнении следующей операции запрещается тянуть за высоковольтный провод. Усилие следует прикладывать только к наконечнику высоковольтного провода

2. Снимаем со свечи зажигания наконечник высоковольтного провода. 3. Очищаем от грязи и продуваем сжатым воздухом головку блока цилиндров вокруг свечи. 4. Свечным ключом на 21мм или торцовым ключом с глубокой головкой выворачиваем свечу из резьбового отверстия в головке блока цилиндров.

5. Визуально оцениваем состояние свечи зажигания. У исправной свечи зажигания при отрегулированном на автомобиле ваз 2107 двигателе нагар на изоляторе свечи должен быть от серо-желтого до серо-коричневого цвета. Если нагар на свече зажигания имеет черный цвет, возможно свеча неисправна или нарушены регулировки двигателя. При наличии на изоляторе свечи трещин или повреждений свечу зажигания необходимо заменить. 6. Круглым щупом проверяем у свечи зажигания зазор между электродами. Если зазор у свечи зажигания не соответствует норме, устанавливаем зазор свечи согласно табл. 13.3, подгибая или отгибая боковой электрод. 7. Устанавливаем в двигатель автомобиля ваз 2107 свечу зажигания, заворачивая ее рукой, а затем затягиваем ключом моментом 3—4 кгс-м.

Внимание Чрезмерная затяжка свечи зажигания может привести к повреждению резьбы в отверстии головки блока цилиндров. 8

Аналогично заменяем на автомобиле ваз 2107 свечи зажигания других цилиндров.

Зазоры между электродами свечи зажигания автомобиль ваз 2107

Признаки неисправности

Визуально определить, что проблемы с подачей тока в автомобиле, практически невозможно. Для диагностики следует запустить мотор или прогнать технику на скоростных режимах.

Перед тем, как проверить модуль зажигания, следует чётко знать симптоматику «заболевания». Итак, первые сигналы о проблемах со свечами зажигания:

  • коленчатый вал транспортного средства вращается с нужной частотой, но мотор не запускается. Из-за отсутствия искры нет воспламенения горючей смеси;
  • в одном или нескольких цилиндрах происходят поочерёдные вспышки, возгорания, и как следствие двигатель работает нестабильно, хаотически;
  • силовой агрегат работает в момент вращения стартера автомобиля. Когда «пусковой механизм» перестаёт вращаться, агрегат глохнет;
  • резкая потеря мощностного потенциала машины и как следствие, повышенное потребление топлива;
  • выход со строя катализатора из-за большого количества несгоревшего топлива внутри сегмента;
  • долгий процесс запуска мотора в период средних и низких температур на улице. В это время на внешних стенках собирается обильное количество влаги, которая не пропускает искру свечи;
  • всевозможные механические повреждения на корпусе свечей, что приводит к нестабильной подаче тока в камеру сгорания для воспламенения.

Проверка и установка зазора между электродами свечей зажигания

Практически все свечи зажигания, выпускаемые в настоящее время, имеют установленный на заводе зазор между электродами. У каждого производителя он разный. Разный он так же для свечей на карбюраторный двигатель с контактной и бесконтактной системами зажигания, и для свечей на инжекторный двигатель.

Например, зазоры между электродами свечей зажигания для карбюраторных двигателей варьируются в пределах 0,5-0,7 мм для контактной системы зажигания, 0,7-0,9 мм для бесконтактной. При чем, рекомендуется в зимнее время зазор делать поменьше на 1 мм, а в летнее побольше на 1 мм. Таким способом достигается улучшение пуска двигателя и стабильность его работы при разных атмосферных температурах.

Считается, что длительное прокручивание двигателя стартером при низкой температуре окружающего воздуха настолько может разрядить даже новую батарею, что ее напряжения не хватит для образования искры при слишком большом или нормальном зазоре между электродами. Вместе с тем увеличение зазора создает дополнительную нагрузку на катушку зажигания.

Для инжекторных двигателей величина зазора находится в пределах 0,9-1,1 мм. Рекомендаций для изменения величины зазора применительно к разным временам года не имеется.

Проверка зазора между электродами свечей зажигания

При установке новых свечей зажигания на двигатель или проверке старых необходимо измерить зазор между их электродами. Старые свечи при этом следует очистить от нагара. Проверка проводится круглым щупом необходимого диаметра. Измерение плоским щупом будет неточным, так как на боковом электроде свечи практически всегда имеется небольшая выемка из-за переноса металла на центральный электрод. Особенно это характерно для уже проработавших какое-то время свечей.

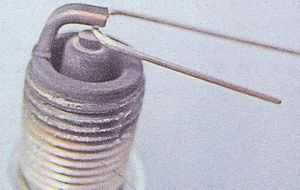

проверка зазора щупом: 1-неправильно (щуп плоский), 2-правильно (щуп круглый)

Регулировка зазора между электродами свечей зажигания

Зазор между электродами свечей зажигания регулируется подгибанием или наоборот отгибанием бокового электрода. Правильнее всего для проведения данной операции использовать специальный ключ. После подгибания зазор проверяется снова.

Примечания и дополнения

— Для свечей зажигания на карбюраторные двигателя с контактной системой зажигания автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 рекомендуемый зазор между электродами свечей зажигания составляет 0,5-0,7 мм, для ВАЗ 2108, 2109, 21099, 2105, 2107 с бесконтактной системой зажигания 0,7-0,9 мм.

— Для инжекторных двигателей автомобилей ВАЗ 2107, 2108, 2109, 21099 1,0-1,1 мм.

— Неверно выставленный зазор между электродами свечей зажигания приводит к проблемам с запуском двигателя, появлению неустойчивых оборотов холостого хода двигателя, дерганья при трогании и движении, «провалам», потере мощности и приемистости, росту топливного аппетита двигателя. Нормальную работу двигателя может обеспечить только свеча с определенным для данного типа двигателя зазором. При меньшем зазоре искра получится короткой и слабой, сгорание топливной смеси ухудшается, при большом зазоре увеличивается напряжение, необходимое для пробивания воздушного промежутка между электродами свечи. Искры в таком случае может не быть вообще.

— На многоэлектродных свечах зажигания зазор выставлять не нужно.

Еще статьи по свечам зажигания

— Свечи зажигания NGK на карбюраторные и инжекторные двигателя автомобилей ВАЗ 2108, 2109, 21099

— Черный нагар на свечах зажигания, причины

— Свечи зажигания Brisk для карбюраторных и инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099

— Неисправности свечей зажигания

— Применяемость свечей зажигания на двигателях автомобилей ВАЗ
