Регулировка дверей на ВАЗ-2107 своими руками

Двери автомобиля ВАЗ-2107 закреплены в арках за счет стальных петель, которые сочленены специальным металлическим пальцем. Достаточно часто собственники этих автомобилей испытывают трудности с открыванием либо закрытием дверей. Так происходит по причине износа соединительного узла, который располагается у подвижного кронштейна крепления.

Решить данную проблему достаточно просто, причем самостоятельно. Для этого потребуется ударная отвертка и молоток. С их помощью ослабляются болты крепления петель. Далее за счет тщательного подхода, как говорится, методом научного тыка, выбирается то положение двери, которое является самым оптимальным. Если данное положение было подобрано правильно, то дверь вашего автомобиля начнет закрываться легко, а необходимость хорошенько ей хлопнуть пропадет на достаточно длительное время.

Как только вы смогли подобрать правильное положение двери, его следует зафиксировать, используя гаечный ключ на 10. Если не произвести данное действие, то в ближайшие несколько дней придется снова начинать регулировку дверей с самого начала.

Помните, дверной механизм каждого автомобиля, в особенности отечественного производства, имеет собственный срок службы. Проще говоря, когда-нибудь он износится настолько, что его потребуется заменить. Тем не менее срок службы этой детали транспорта, можно значительно увеличить. Для этого необходимо своевременно производить профилактические работы. Например, дважды в год обрабатывать все запорные устройства специальной консистентной смазкой. Делая это регулярно, вы увидите, что замки стали работать намного лучше, а звери перестали так часто проседать. Как следствие, пропала необходимость производить регулировку дверей на ВАЗ-2107.

Независимо от марки автомобиля, дверь является неотъемлемой частью, но не менее важна правильная работа дверных механизмов. Со временем дверь и замок нуждаются в регулировке, что обусловлено образованием выработки. В противном случае запирание становится проблематичным, а иногда и вовсе невозможным. Все работы с дверным элементом можно выполнить в гаражных условиях с минимальным набором инструментов.

Установка центрального замка на ваз 2107 своими руками

Еще одним легендарным представителем российского автопрома является ВАЗ 2107. Несмотря на то, что эта модель появилась в продаже в далеком 1982 году, с конвейера ее сняли всего пару лет назад.

Большинство автолюбителей, владеющих этим средством передвижения, все-таки управляют моделью более ранних выпусков. Ну и в связи с этим встает ряд вопросов, которые необходимо решить.

Например, установка центрального замка на ВАЗ 2107 сделает эксплуатацию вашего авто намного приятней и проще.

ВАЗ 2107

Путей решения проблемы множество. Можно просто приехать в сервис, и вам все сделают профессионалы. Стоить отметить, что денег в таком случае будет потрачено гораздо больше, чем если вы сделаете это своими руками.

Имея хоть малейшее представление о том, как устроен этот механизм, вы вполне справитесь самостоятельно. Заранее ознакомьтесь с материалами, например, в интернете вы сможете найти достаточное количество информации. Почитайте, посмотрите, как происходит установка центрального замка на ВАЗ 2107, видео материалы. Подготовьте необходимые инструменты и вперед за работу.

Устанавливаем центральный замок

Естественно, перед тем, как приступить к делу, приобретаем нужный нам комплект центрального замка. Самыми главными в таком комплекте являются четыре моторчика и блок управления. Так же в коробке должны быть провода, брелок, различные предохранители и планочки.

Комплектация центрального замка

Самый простой способ управлять центральным замком — специальная кнопка на приборной панели. Однако ее монтаж и подключение займет время. Так же существует способ закрывать и открывать замки на ВАЗ 2107 нажатием кнопки на брелоке. Ну и самый неудобный — поворот ключа в водительской двери.

Определившись с тем, какой вариант вам больше по душе, собираем нужный инструмент:

1. Дрель;
2. Отвертки;
3. Гофра;
4. Молоток;
5. Ножик;
6. Гаечные ключи.

Работа с проводкой

Самым важным и главным моментом установки является протягивание проводки. Все провода должны быть нужной вам длины, прокладывать их необходимо в местах, защищенных от посторонних воздействий, например, воды. Так же, рекомендуется использовать гофрированные трубки, чтобы обезопасить провода от перетирания.

Важно! Перед тем как приступить к работе, обязательно отсоедините клемму на минус от аккумулятора!

Установка центрального замка на ВАЗ 2107 своими руками начинается с определения места монтажа блока управления. Рассмотрим вариант нахождения контроллера между полкой и бардачком.

Далее раскладываем провода по длине, решаем, какие из них пойдут к задним дверям. Их мы будем тянуть через нижний поребрик, под пластмассовыми защитными накладками порожков. Для передних дверей проводку потянем под торпедой.

От аккумулятора прокладываем провод +12В. Он будет питать все устройство.

Проводка для центрального замка

Монтаж моторчиков

Для того чтобы установить нужные нам моторчики, придется просверлить отверстия в каждой двери. Рекомендуем вам устанавливать замки ВАЗ 2107, начиная с задних дверей.

Чтобы приступить к работе, снимаем все лишние элементы: пластиковые накладки и обшивку. Берем дрель и делаем отверстие в двери. Через него впоследствии мы потянем проводку из стойки в дверь. Просверливаем вторую дырку в стойке. Теперь приступаем к протяжке проводов. Не забывайте использовать гофру.

Проводка задней двери

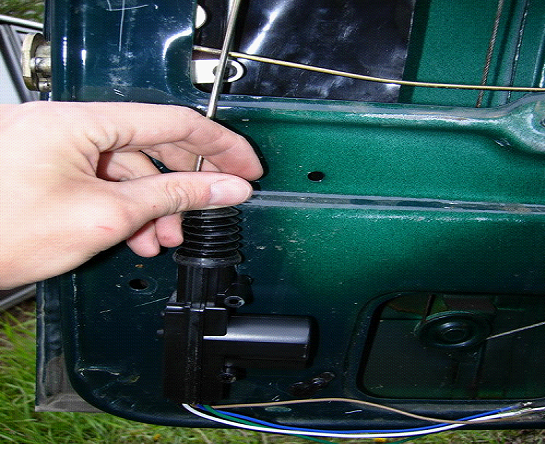

Теперь можно установить движок. При установке не забывайте проверить, чтобы он не мешал работе стекла. Дело за малым. Прикручиваем друг к другу тягу моторчика и тягу блокировки замка с помощью планки. Она должна быть в комплекте центрального замка. Теперь, собственно, готово. Переходим к передним дверям.

На передние двери установка моторчиков много времени не потребует. В этом случае мы располагаем их в левом и соответственно правом нижнем углах дверей. Устанавливаем по примеру задних дверей и выполняем проверку.

Установка движков на передние двери

Проверка работы

Перед тем как порадоваться завершению работы, необходимо подключить блок управления к колодке с проводами. Затем вернуть клемму аккумулятора на место. Если замки ВАЗ 2107 сработали правильно, значит все подключено верно. Поздравляем. Если возникли какие-либо проблемы, возможно где-то при подключении был перепутан вывод на + или -.

Совершенству предела нет, и в будущем вы можете подключить замок багажника к центральному замку, установить сигнализацию или стеклоподъемники.

Практически все ваши желания по модернизации любимого авто можно претворить в жизнь.

Регулировка дверей ваз 2107

У ваз 2107 «семерки» двери это отдельный разговор, у новых авто двери закрываются туговато, т.к. уплотнитель в проеме двери НОВЫЙ И НЕПРИМЯТЫЙ, как например у авто 2х или 3х летней давности, поэтому регулировка дверей на ваз 2107 стоит от 100 руб и выше.

Разница между замком ваз 2107 и ваз 2106.

У «шестёрки (Нивы) на самом замке есть кольцо, которое вращается, что облегчает закрывание двери, у «семерки» это кольцо приварено с зади, т.е. оно не крутится, вследствие чего это затрудняет закрывание.

Основные проблемы с замками и дверями у ваз 2107

Ручки это самые проблемные места с запиранием сигнализации передних и задних дверей.

Рассмотрим проблемы с ручками. На самом деле родные ручки у «Семёрки» совсем даже не плохие. Главное их смазывать во время, силиконовой или любой другой смазкой, которая не позволяет механизмам высохнуть и начать клинить. Проблема открывания дверей заключается в недостаточной работе тяги от ручки-устраняется путём подгиба главной тяги ручки, перебарщивать не стоит, после подгиба тяги заприте замок в холостую на два щелчка и проверьте сигнализацию или заприте дверь на ключ. Если машина закрылась, значит хорошо, если нет ослабьте подгиб тяги.

Проблемы с запиранием дверей часто бывает зимой. Причина в том, что личинка замка (это куда вставляется ключь в дверь) связана с самим механизмом. Сама личинка, а вернее головка на ней имеет люфт, и если в это место попадает влага, после замерзания влага превращается в лёд—в следствие чего отпереться дверь не может. Чтобы такого не было приезжайте к нам, мы все проблемы исправим.

Бывает замок в холостую защелкнулся и провернулся, чтобы это исправить сверху поставил на защелку отвертку и молотком по ручке отвертки ударяем, замок, который провернуло вернется на свое место.

Задние двери тоже частенько плохо закрываются или очень туго ходит «гвоздик» запирания/отпирания двери. Устраняется путём удаления лишней пружины в механизме или в тяге запирания.

Регулировка передних дверей осуществляется путём перемещения запорной скобы до нужного момента. Часто удаляется или перемещается в сторону на 2 мм стопор внутри запорной скобы, что облегчает захлопывание двери.

Это реставрация дверной петли ваз

Реставрация люфта дверных петель авто.

Как правильно, и быстро, произвести реставрацию дверной петли авто. И что

лучше? Заменить. Или ограничится, заменой пальца петли, этот вопрос мы узнаем, просмотрев- два варианта (видео):

Замена петли. провести такую роботу, для начало нужен. Инструмент,

• Сварка полуавтомат.
• болгарка.
• Тонкий круг по металле.
• шлифовальный круг.
• отвертка.
• торцовый ключ, 17на19.) или 13 на14)

Снимаем обшивку,прежде снять обшивку, сперва открутим ручку двери, для этого

подходить фигурная отвертка). И затем снимаем обшивку двери, следующее снимаем, проводку. И все что может помешать для доступа для замены петли.

А затем берем ключ, для откручивание болтов который подходить по размеру,

или отвертку) почему может возникнут вопрос ? Ну на пример ваз жигули, там петли, крепятся под отбойную отвертку.

Сняв дверь аккуратно, болгаркой срезаем петли.

И также варим новые. Это рисковый и дорогой процесс.

Доработка основания и механизмов

Мало заменить личинку, необходимо убедиться, что сердцевина работает. Для этого следует настроить механизм до того, как будет собрана дверная конструкция. Рекомендации:

1. Вставляется ключ для проверки работы личинки. Замок открывается и закрывается несколько раз. Если движение затруднено, то требуется смазка или регулировка штифтов.
2. Фиксируются специальные распорки, которые не позволяет зубцам деформироваться или отходить в сторону.
3. Иногда требуется поменять пружину, которая затрудняет работу системы.

https://youtube.com/watch?v=e1XuNllGCt0

Чтобы отрегулировать новый образец, проводится зачистка или шлифовка передней части замка. Эта работа позволит починить поврежденный механизм, если была попытка взлома. Предварительно следует убедиться, что отмычка не повредила внутренности.

Какие проблемы возникают с дверьми

Когда же может потребоваться регулировка дверей ВАЗ 2107? Случается это в тех случаях, когда отказывается функционировать запорный механизм. Неработоспособность запорного механизма проявляется посредством заклинивания дверей, при этом их невозможно либо закрыть, либо открыть.

Встречаются также случаи, когда неисправные замки способствуют открытию дверей во время движения автомобиля. Со временем любые детали изнашиваются, а при частой и не бережной эксплуатации замки могут подвести в любую минуту. Чтобы исправить ситуацию, требуется периодически осуществлять диагностику замков дверей на «семерке». Диагностика представляет собой проверку, смазку и регулировку замков всех устройств на автомобиле ВАЗ 2107

Как отрегулировать, а также, на какие детали следует обратить внимание, выясним детальнее

Особенности регулировки зазора и петель

Регулировка не требует особых знаний, но при этом потребуется достаточно времени, чтобы точно выставить замки, петли и зазоры

Первоначально следует уделить внимание механизмам замка, а также провести диагностику состояния зазоров между кузовными панелями, передними крыльями, а также стойками и рамами. Также рекомендуем, перед началом работ с настройкой хорошо очистить и смазать механизм замка и ответной части, иногда это решает проблему плохого закрывания и дальнейшие работы становятся лишними

Зазоры на автомобиле ВАЗ-2107 иногда достигают 7 мм, что, кстати, является не редким явлением. Если выставить стабильный зазор (не более 3 мм) не удается, то делать нечего, следует приступать к этапу настройки петель.

Поэтапный монтаж

Установка бесшумных замков на ВАЗ-2107 производится в несколько этапов. При помощи болгарки удаляют флажок с двери. Далее старый замочный механизм и тяги снимают. Однако выбрасывать старый замок пока рано.

При помощи дрели нижнее отверстие (то, которое слева) рассверливают так, чтобы в него можно было поставить верхнюю втулку нового механизма. Для этого новый элемент прикладывают изнутри и карандашом помечают примерный диаметр. После рассверливания неровности убирают напильником.

Затем весь механизм собирается и ставится на свое прежнее место. Если дверь не будет закрываться, круглым напильником увеличивают и отверстие справа. В результате наружная часть “утопится” и не будет упираться в стойку. Дверь будет закрываться свободно.

Затем внешнюю часть с замка снимают и стачивают две втулки на нем при помощи все того же напильника. Втулки находятся со стороны механизма, который прижимается к двери. Но полностью их удалять не стоит.

Все тем же напильником стачивают угол на замке и шляпки на соединителях, благодаря которым вся конструкция соединяется. Шляпки стачивают заподлицо. Затем конструкция снова собирается, а тяги подключаются к дверным ручкам. Чтобы дверь автомобиля могла свободно открываться, место крепления тяги поворачивают в другую сторону. Так же подсоединяют тяги и на всех остальных дверях. Далее остается только проверить работоспособность механизма.

Способы подключения центрального замка

Установка центрального замка на ВАЗ 2107 может быть выполнена в двух вариантах:

• вместе с сигнализацией (без блока управления ЦЗ);
• с блоком управления ЦЗ.

В первом случае придется ставить сигнализацию с блоком, поддерживающим функцию непосредственного управления приводами замка. Это позволит сэкономить на покупке и установки отдельного блока ЦЗ. Во втором случае придется потратиться на блок управления, зато центральный замок можно будет согласовать с любым типом сигнализации или даже использовать без нее (например, чтобы замыкать и открывать все двери поворотом ключа в замке водительской двери).

Что нужно для установки центрального замка на ВАЗ 2107

Прежде всего необходимо купить четыре привода (актуатора) центрального замка и блок управления (если вы не собираетесь рассчитывать на возможности сигнализации). Один из актуаторов должен быть пятиконтактным, он устанавливается на водительскую дверь. Остальные три — двухконтактные. Из инструментов и материалов понадобятся:

• паяльник;
• припой и канифоль;
• кусачки;
• пассатижи;
• дрель со сверлами;
• клеммы (“папа-мама”);
• провода;
• гофра;
• термоусадочная трубка для изоляции проводов.

При снятии и установке дверных карт могут поломаться удерживающие их клипсы. Поэтому стоит сразу купить штук десять запасных.

Конструкция бесшумных замков

Бесшумные замки, в отличие от заводских замков, устанавливаемых на ВАЗ 2105, 2106, 2107, имеют совершенно иной принцип работы. Они работают по принципу защёлки, так устроены замки на современных моделях автомобилей иностранного производства. Устройство этого замка позволяет ему закрывать дверь тихо и с минимальными усилиями, достаточно легко придавить дверь рукой.

Комплект для установки на одну дверь. Состоит из двух частей, которые устанавливаются на дверь и приемного болта

Замок состоит из двух частей. При установке внутренняя часть, установленная в двери, соединяется с наружной болтами, образуя единый механизм. Ко внутренней части замка подсоединяются тяги управления замком от ручек двери, кнопки запирания, личинки замка. Наружная часть отвечает за зацепление с фиксатором замка, установленным на стойке кузова автомобиля.

Видео: результат установки бесшумных замков на ВАЗ 2106

Дополнительное преимущество этих замков перед заводскими обеспечивается благодаря покрытию механизма наружной его части пластиковой оболочкой. Это позволяет замку работать абсолютно бесшумно, отсюда и произошло его название. Отсутствие трущихся металлических поверхностей не требует регулярной чистки и смазки замка, что положительно сказывается на сроке эксплуатации, владельцу не нужно волноваться о надёжности замков. Замок плотно закрывает дверь и хорошо её удерживает.

Замок устанавливается на место штатного замка с небольшими переделками

Какой замок выбрать для установки

Заводы и кооперативы уже давно выпускают бесшумные замки на различные модели автомобилей. Некоторые автопроизводители даже начали их установку на серийные автомобили. Так, бесшумными замками уже обзавелись автомобили «Волга», ВАЗ 2108/09, ВАЗ 2110–2112, ВАЗ 2113–2115, ВАЗ 2170. На рынке можно выбрать модель замка, подходящего для вашей модели с минимальными переделками. Замки, адаптированные для установки на ВАЗ 2105, 2106, 2107 заводами не выпускаются, поэтому автолюбители, со временем, выработали способы установки замков с других моделей автомобилей ВАЗ. Позднее кооперативы начали выпускать комплекты замков, предназначенные для установки и на эти модели ВАЗ.

В комплекте производства кооператива предусмотрены регулировочные пластины, тяги и болты. Устанавливается комплект на все 4 двери

Комплекты, изготовленные кооперативами, не могут похвастаться гарантией качества, однако, наличие всех, необходимых для установки замков деталей, несомненно, приманивает покупателя.

Но если учесть, что низкокачественные комплекты при установке всё-равно придётся дорабатывать, то стоит обратить своё внимание на качественные заводские замки, изготавливаемые на заводах в г. Димитровграде, ПТИМАШ, FED и другие

Эти замки прослужат дольше и во время эксплуатации наверняка не будут доставлять неудобств. Потратив время на установку заводского замка, вы самостоятельно определите какие дополнительные элементы нужны, и будут предпочтительнее для вашего автомобиля, замок будет установлен качественно и прослужит долгое время.

На модели ВАЗ 2105, 2106 и 2107 можно установить замок от любой модели ВАЗ с бесшумными замками. Наиболее популярным выбором среди автолюбителей, решивших поставить на «классику» бесшумный замок, является замок от автомобиля ВАЗ 2108.

Один из замков, который можно устанавливать на ВАЗ 2105, 2106, 2107

Регулировка дверей ВАЗ 2106

Для того, чтоб отрегулировать замки дверей, Вам понадобится всего навсего ключик на «10» и маркер. Задние и передние замки не имеют принципиальной разницы в регулировке.

Регулировка замков дверей на приоре, 2107, 2110 и 2112. универсальный способ

Процесс регулировки:

1. Маркером обведите контур вокруг фиксатора дверного замка.
2. Далее ослабляем болты и регулируем так как нам нужно.
3. После чего, благополучно затягиваем болты.

Куда двигать фиксатор:

если дверь туго закрывается — смещаем фиксатор в наружу; также если есть большой зазор и дверь болтается — смещаем фиксатор внутрь; дверь смещается вниз при закрывании — соответственно фиксатор смещаем вверх; при закрывании поднимается — соответственно смещаем фиксатор вниз.

Алгоритм регулировки замка 2107

Едва ли можно систематизировать все возможные проблемы с замками на семёрке, но для устранения неисправностей в первую очередь проводят тщательный осмотр механизма, смазку ригелей, проверку тяг и шарниров. Порядок решения некорректной работы замков выглядит примерно так:

• не снимая фиксатор на стойке кузова, очерчивают его контур;
• в случае, когда дверь закрывается слишком туго или только на один щелчок, откручивают фиксатор и смещают его на необходимое расстояние наружу кузова;
• в тех случаях, когда дверь захлопывается на два щелчка, но зазор остаётся, плоскости двери и крыла не совпадают, фиксатор ослабляют и смещают внутрь кузова;
• во время закрывания двери и срабатывании запорного механизма дверь должна сохранять стабильность по вертикали, то есть, в том случае, когда дверь приподнимается при закрытии, фиксатор опускают, в противном случае, поступают наоборот.

Нередки случаи, когда замок плохо срабатывает при отпирании изнутри, при том, что снаружи открывается удовлетворительно.

Эта проблема решается путём регулировки положения ручки открывания двери — винты крепления ослабляются и ручка выставляется в оптимальное положение, после чего винты затягивают.

Установка бесшумных замков на Классику

Будем производить замену штатных дверных замков классике на бесшумные замки от зубилы (ВАЗ 2108,09,10,11…).
Мы будем менять ТОЛЬКО ЗАДНИЕ ЗАМКИ!!!

Для этого нам понадобятся:

1. Внутренний замок ВАЗ 2108 — 2 шт. (левый и правый)
2. Комплект бесшумных замков («шоколадки”). — 1шт. (в комплекте должно быть 2 замка)
3. Болты крепления замков (с виду похожие на те, которыми крепятся петли дверей на классике) – 4 шт.
4. Инструменты:

•  Дрель и соответственно свёрла к ней (8,4)
• Напильник или надфиль — Пила по металлу — Старый замок
• Тросик (от замка к внутреннему «крючку” открывания двери) — 1.5-2 метра
• Детский набор «КОНСТРУКТОР», пара деталей из него… (тяга и 4 квадратных пластины для натягивания тросика нам пригодятся)
•  Алюминиевая пластина или кусок плотной пластмассы около 2 мм толщины 10*6см — 2шт.
• Знакомый сварщик или комплект для нарезки резьбы…

Приступим…

На новом, только что купленном, ВНУТРЕННЕМ замке отпиливаем 2 части:

На правом рисунке это часть 1 и 2

Далее ищем ШТЫРЬ и также отпиливаем так, чтобы он выпал, а на его месте оказалась ДЫРА !!!

Это лучше видно тут:

На месте штыря дыра, а в дыре тросик, скрепленный пластинами из детского набора. Это сделано для того, чтобы тросик был регулируемой длинны)

Вставляем в образовавшуюся дырочку тросик. Другим концом тросика «цепляем” наш «крючок”.Нам ведь надо будет вылезть из машины… точнее не нам а пассажирам.

Далее снимаем и немного разжимаем ЧЁРНУЮ пружину, по желанию ее вообще можно снять, но я бы оставил, мало ли, пригодиться …

Далее берём дрель со сверлом № 4 и сверлим дырочку (красная дырочка на рисунке напротив резьбы для крепления замка … вставляем в неё болтик (красная дырочка на рис 5), на болтик тягу (синяя деталь) и прикручиваем на болтик гаечку (её плохо, но видно)

Далее снимаем замок с двери нашей машины. Снимаем тягу с внутреннего «крючка” открывания двери, и можно её выкинуть ))), она нам больше не пригодится. Там, где крепится эта тяга к замку есть резиновая втулочка, эту втулочку мы аккуратно снимаем и ставим на наш обновлённый внутренний замок (подробнее на рис. 4 , выше и левее надписи Пружина).

• Далее снимаем Внешнюю «Ручку” Открывания двери.
• Берём в руки кусок алюминия или твёрдой пластмассы и пилу по металлу и изготавливаем вот такую деталь (дырки проделываем сверлом № 4) :

«Разбираем” нашу ручку в двери (сдвигаем ось вращения на ручке на пару см назад) и одеваем на ось ручки деталь КРАСНОЙ дыркой,не перепутайте. Одеваем так, чтобы она упиралась в движущуюся часть ручки и двигалась вместе с ней по оси.

В синюю дырку надо засунуть болтик, не очень большой, 1-2 см. ( на него впоследствии оденем тягу с рис. 4.).

В принципе внутренняя часть готова.

Приступаем к внешней.

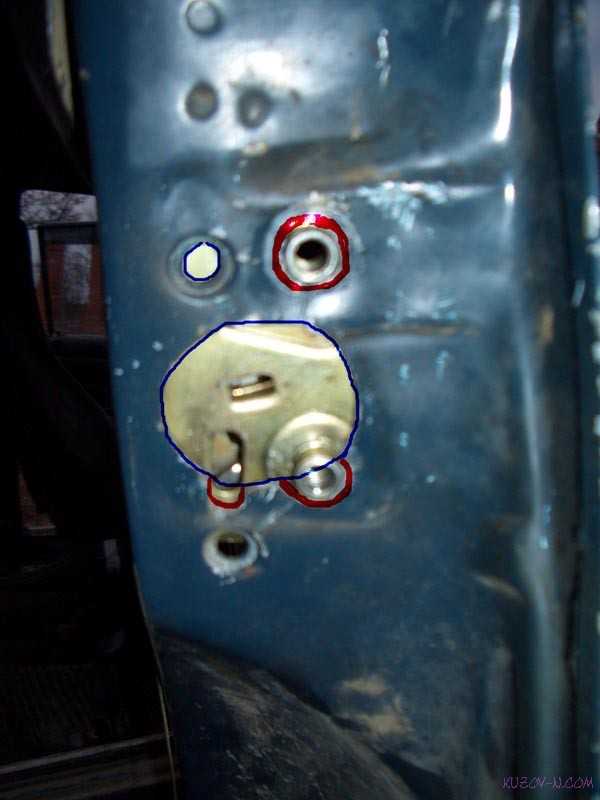

Берём дрель, но уже со сверлом № 8 и рассверливаем дыру от старого замка (на рисунке справа сверху) так, чтобы втулка НОВОГО замка входила, но не болталась. А если она болтается, то так и оставить, пусть болтается.

Проводка

Как показывает практика, из-за отсутствия контакта часто можно наблюдать ситуацию, когда центральный замок не закрывает двери с брелка. Система вроде работает, но при нажатии на кнопку ничего не происходит.

Всему виной проводка. Необходимо тщательно проверить все соединения, которые имеют отношение к сигнализации, а также к центральному замку. Даже если контакт отходит лишь чуть-чуть, это уже может стать причиной неисправностей. Не стоит забывать, что одно из соединений находится внутри двери – придется снять обшивку. Предварительно стоит проверить состояние провода, который идет к моторчику – он может «клинить» на массу.

На многочисленных форумах встречается масса вопросов и обсуждений, связанных с работой центрального замка. Иногда центральный замок закрывает только водительскую дверь – это типичная неисправность, причина которой заключается в проводке и контактах. Дело в том, что в водительской двери установлен особый активатор. У него не два, а пять контактов. Активатор управляет работой всех замков в остальных дверях. Также может выйти из строя микропереключатель внутри активатора.

Если проводка подсоединена неверно, то это ответ на вопрос о плохой работе центрального замка. Достаточно разомкнуть один управляющий контакт, и система не будет работать так, как нужно.
