Выбор прокладки

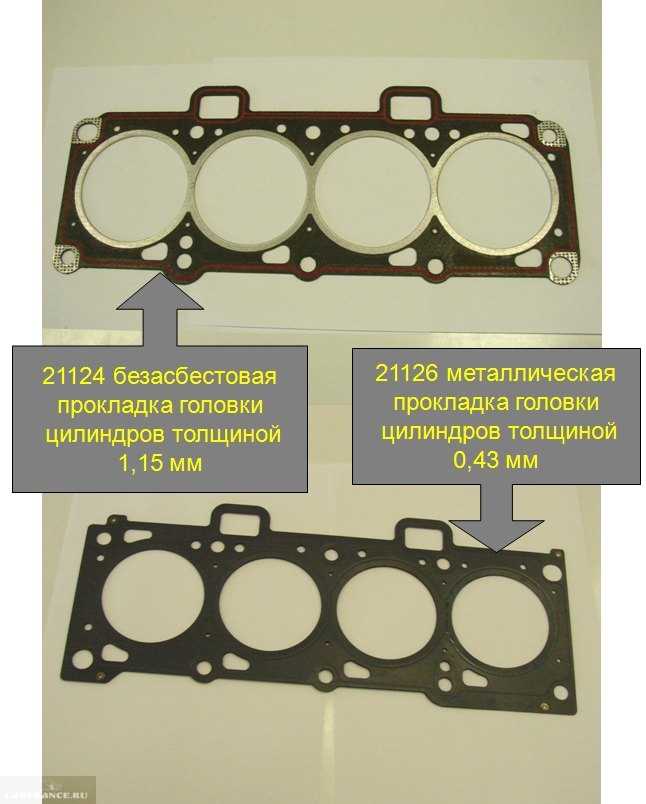

При покупке прокладки необходимо знать тип двигателя, установленного на Калине. Существует два варианта 8-клапанных моторов — ВАЗ 11183 и ВАЗ 11186. Эти моторы имеют разную поршневую группу и отличаются многими внешними элементами. На более старом варианте 11183 применяется толщиной 1,2 мм (артикул 21080-1003020-12, изготовитель ЗАО Лада-Имидж), а на новый 11186 требуется прокладка толщиной всего 0,43 мм. Этот нюанс необходимо учитывать при выборе новых деталей. Для 1,4-литрового 16 клапанного мотора требуется прокладка 11194-1003020-00 производства Federal-Mogul Corporation или можно поставить более дешевый вариант от Trialli (GZ1015001).
Замена Прокладки Гбц Калина 8 Кл
Если на двигателе RPLada Kalina обнаружена течь моторного масла (11194 1,4 16 кл.) При охлаждении воды в местах соединения головок цилиндров снимите и замените прокладку. Утечка также происходит из-за искривления головы из-за перегрева. Вам понадобятся: динамометрические ключи 13, 17, 19, 19, головные головки P 10, 13, 17, шестигранный ключ P 10, отвертка.
1. Снимите обшивку двигателя (» «) 2. Установите поршень 1-го цилиндра в поршень ВМТ такта сжатия (см. )
Уменьшите давление электропитания, если работа сделана немедленно 3. Уменьшите давление в системе P (см. Снижение давления топлива в системе P). 4 Отсоедините провод от отрицательной клеммы аккумулятора.
5. Слейте охлаждающую жидкость (см. Замена антифриза). 6. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра).
7. Отсоедините нагревательные шланги от дроссельной заслонки; 8. Снимите узел дроссельной заслонки (см. Снятие и установка дроссельной заслонки).
9. Отсоедините блоки жгута проводов от катушек зажигания. Снимите катушки зажигания и снимите свечи зажигания (см. Замена и техническое обслуживание свечей зажигания). 10.
Отсоедините прокладки жгута проводов от датчика падения давления масла от датчика температуры замерзания, чтобы можно было регистрировать управление двигателем и датчик фазы. 11. Открутите хомуты и отсоедините 5 шлангов радиатора. термостат труб п. 12.
Отсоедините блок трубки от датчика антифриза. 13. Открутите гайку на гайке крепления наконечника массовой проволоки ключом на 13 и снимите провод. 14. Снимите впускной коллектор (см. Снятие и установка впускного коллектора).
READ Замена Сальников Клапанов Ваз 2107
пятнадцать.
Снимите винт на прижимной пластине кронштейна топливопровода к головке цилиндров и снимите пластину. 16. Открутите крепежный болт гаечным ключом 10 и отсоедините провод заземления от головки устройства. 17. Снимите крышку головки (см.
Заменить уплотнение крышки головки цилиндров). 18. Снимите гаечный ключ на 5 мм и снимите защитную крышку переднего ремня ГРМ.
19. Отвинтите крепежные болты или верхнюю переднюю крышку шестигранного ключа привода зубчатого ремня на 5 и снимите крышку. 20. Отпустите ключ на 15 болтах крепления натяжного ролика и снимите ремень ГРМ.
21. Чтобы шкивы распределительного вала не вращались, выкрутите болты прикрепив шкив, снимите шкивы. 22. И вынимаем шпонки из пазов валов валов 23.
Поверните ключ на 15 крепежных болтах, чтобы снять натяжной ролик. 24. Снимите основной ролик, повернув гаечный ключ на 15 крепежных болтов. 25. Снимите 10 5 болтов, крепящих крышку заднего ремня ГРМ, и снимите крышку. Инжир.
READ Замена Вилки Сцепления Ваз 2109
6. 3. Порядок затяжки болтов крепления головки блока цилиндров 26. Снимите 10 болтов, крепящих головку блока к блоку цилиндров с помощью шестигранного ключа в обратном порядке (рис. 6.
3) и снять головку блока. 27. Снимите прокладку головки. Болты головки цилиндров растягиваются при повторном использовании, поэтому замените их новыми.
28. Очистите соединительные поверхности головки цилиндров и блока цилиндров (вы должны быть сухими и безупречными). 29. Удалить масло из резьбовых отверстий в блоке под болты головки. 30. Убедитесь, что в гнездах последних отверстий блока цилиндров под основными болтами имеются 2 монтажные втулки.
Крепление ГБЦ ГБЦ ВАЗ инжектор 8 клапанов калины
Если головки втулок остаются в головке или на выходах блока во время снятия, вдавите их в блок в соответствии с полной программой. 31. Установите самую последнюю прокладку головки на устройство. Использование использованной прокладки не допускается.
Перед установкой прокладки удалите масло с подключенных поверхностей устройства и его головки. Прокладка может быть чистой и сухой. Не допускайте попадания масла на поверхность прокладки. 6.
READ Сколько Заливать Масла В Ирбис Ттр 250
3 Процедура затяжки болтов головки блока цилиндров 32. Установите головку на блок, убедившись, что коленчатый вал и распределительный вал находятся в положении ВМТ (оба цилиндра 1-го цилиндра должны быть закрыты). Затяните болты, крепящие головку блока в последовательности (показано на рис. 6.3 PS в четыре этапа: 3,5. момент 69,4
85,7 Нм (7,1 8,7 / Нм) 4. Затяните болты полностью.
33. Присоедините снятые детали к головке устройства и подсоедините шланги и провода P в обратном порядке. Установка впускного распределительного вала, обеспечивающего работу датчика ПП на двигателе. Установите шкивы впускного распределительного вала таким же образом. Отрегулируйте натяжение ремня ГРМ (см. Замена редуктора P и натяжного ролика) и ремня генератора (см.
Источник
Периодичность и признаки замены
Какого-либо определенного срока замены прокладки ГБЦ на Лада Калина не существует. Со временем она может приходить в негодность под воздействием различных факторов. Пробивать прокладку может в разных местах и, в зависимости от расположения трещины, признаки повреждения будут разными. Симптомы будут одинаковыми как для 8-клапанных, так и для 16-клапанных двигателей.
Симптомы повреждения прокладки:
- При разрушении прокладки по боковой части окружности цилиндра начинается выход газов наружу. При этом шумность работы двигателя ВАЗ Калина резко возрастает, что будет сразу заметно водителю.
- Пробитие между цилиндрами нарушает режим работы и двигатель начинает работать неравномерно, троить.
- Разрушение прокладки с попаданием разрыва в каналы подачи охлаждающей жидкости. При этом начинается попадание газов в систему охлаждения. Одним из внешних признаков такой проблемы будет снижение уровня жидкости и появление белого пара в выхлопных газах. Возможно появление пузырьков газов в расширительном бачке. Еще одним признаком является появление эмульсии в масле, сопровождающееся увеличением уровня смазки в картере. Масло может пойти и в систему охлаждения, что легко обнаружить по его наличию на поверхности жидкости в расширительном бачке.
- Еще одним косвенным симптомом прогорания прокладки является появление пятен или потёков масла или охлаждающей жидкости на линии разъема деталей и на боковой поверхности картера двигателя.
Процесс замены
Сам процесс замены на агрегате Калины 8 кл несложен и может быть реализован в обычных условиях, в самом обычном гараже с хорошим освещением. При демонтаже все снятые детали складывайте в какую-нибудь заранее подготовленную емкость, чтобы ничего не потерять. Если автомобиль с большим пробегом, то возможно, вам понадобиться приобрести новые болты для затяжки. Но более определенно можно будет сказать после демонтажа головки.
Необходимые инструменты
-
ключ динамометрический;
Один из типов динамометрического ключа
- набор ключей;
- набор головок;
- шестигранник;
- прочная отвертка.
Этапы
Установите транспортное средство на ровной поверхности.
Дайте двигателю остыть.
Силовая установка
Первым делом необходимо снять кожух силового агрегата 8 кл.
Поршень цилиндра номер один нужно установить в положение верхней мертвой точки.
Обесточьте систему, отключив минусовый провод аккумулятора.
Слейте ОЖ.
Отсоедините и уберите в сторону воздушный фильтрующий элемент.

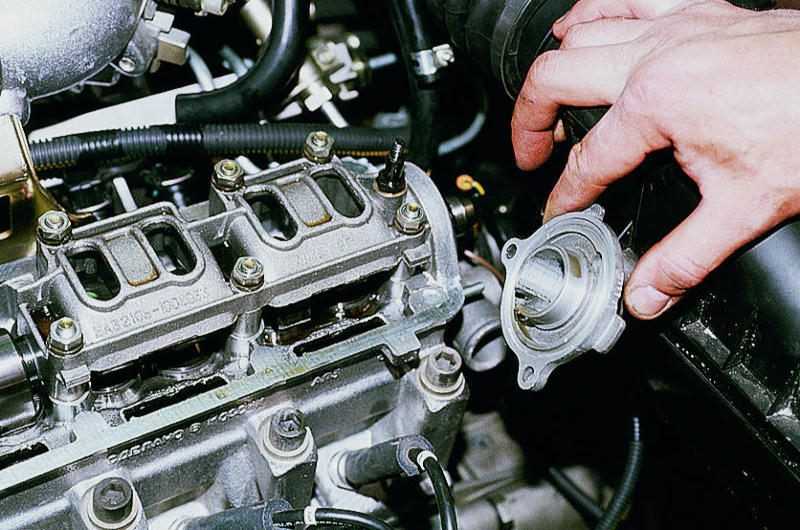

Отсоедините шланги подогрева, другие трубы и разъемы.
Не забудьте от свечей отсоединить все провода.

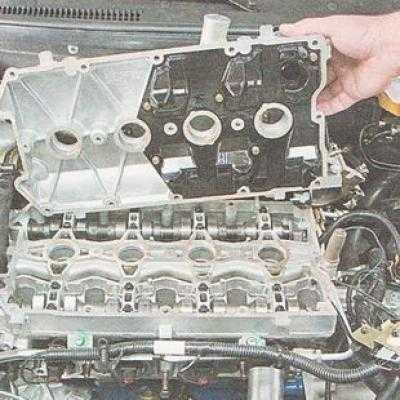

Далее снимаем крышку ГБЦ.
Демонтируйте крышку привода распредвала находящуюся спереди.
Вставьте в отверстие ступицы шкива отвертку, чтобы распредвал не прокручивался, и ослабьте затяжку болта закрепляющий зубчатый шкив.
Далее необходимо снять ремень ГРМ.
Полностью выкрутите болт, на котором крепится шкив распредвала.
Снимите шкив.
Далее необходимо снять крышку привода распредвала, которая находится сзади.
Снимаем оставшиеся патрубки и провода.
После отсоединения всех проводов и патрубков нужно ослабить затяжку болтов, которыми закреплена ГБЦ калины 8 кл. Делается это строго по схеме.
Обязательно строго придеживайтесь этой схемы когда ослабляете болты
Далее необходимо полностью выкрутить болты крепления ГБЦ.
Вынимаются они вместе с шайбами.
Снимаем ГБЦ.
Стоит знать, что в ходе длительной эксплуатации болты, с помощью которых закреплена ГБЦ увеличиваются по длине. Поэтому лучше не экономить, а установить новые.
Перед тем как устанавливать новые болты их необходимо смазать маслом.
Убираем прокладку головки блока цилиндров Калины.

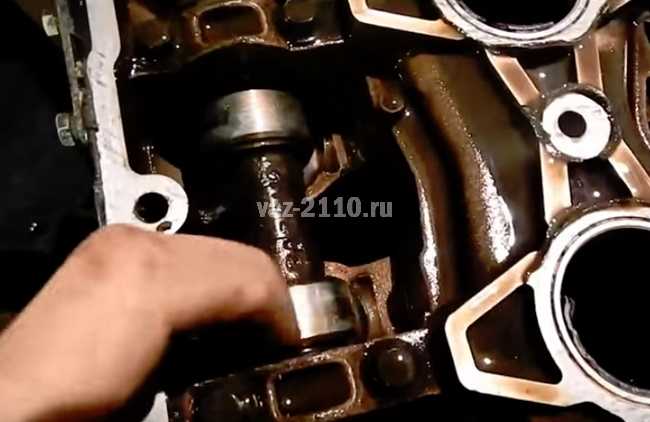

Место, на котором она была установлено необходимо очистить. Делается это не механическим путем, а при помощи специальной жидкости. В случае если вы примените напильник или металлическую щетку, то возникает большой риск поцарапать поверхности. Как следствие утрата герметичности со всеми вытекающими последствиями.
Поверхность шлифовалась абразивным инструментом. Заметны царапины.
Устанавливаем новую прокладку.
Установленная новая деталь
Ставим головку блока цилиндров. Проследите, чтобы коленвал и распредвал были в положении верхней мертвой точки
Это очень важное условие.
Вставляем во все отверстия болты и производим затяжку в определенной последовательности:
Схема по которой происходит затяжка болтов.
Сначала по первому кругу идем и тянем, прилагая усилие 20 Н•м (2 кгс•м);
Затем идем по второму кругу и тянем, прилагая усилие 69,4-85,7 Н•м (7,1-8,7 кгс•м);
Далее с помощью ключа проворачиваем болты на 90 градусов;
Еще раз проходим и проворачиваем опять же на 90 градусов.
Далее необходимо подсоединить вся снятые провода и патрубки. Многие автолюбители, выполняя эту работу в первый раз, маркируют детали, или снимают на фото.
На данном замена прокладки головки блока цилиндров на Калине с агрегатом 8 кл завершена. Процесс нельзя назвать простым, но требует особой внимательности и аккуратности. В случае если все-таки после прочтения материала и просмотра фотогалереи у вас остались вопросы просмотрите видеоматериал.
