Замена ремня генератора на lada vesta

Снятие и установка натяжного ролика автомобиля Лада Веста с двигателем ВАЗ-21129

Натяжной ролик меняем в случае появления постороннего шума при его вращении. Обнаружить люфт подшипника натяжного ролика можно при замене ремня привода навесных агрегатов.

Подготавливаем автомобиль для выполнения работы. Устанавливаем автомобиль на подъемник, снимаем правое колесо.

Снимаем щиток правого переднего колеса.

Снимаем ремень в соответствии со статьей по замене ремня.

Отворачиваем две гайки 1, рисунок 1, болтов 5 крепления лонжерона к подрамнику 6 и извлекаем болты (понадобится ключ накидной на 13 и головка на 10).

Отворачиваем болт 3 крепления лонжерона к рамке 2 радиатора и снимаем правый лонжерон 4 подрамника (применяем головку на 16).

Устанавливаем на автомобиль траверсу 1, рисунок 2 для вывешивания силовой установки, заводим крюк 2 траверсы в проушину 3 правого рыма и вывешиваем двигатель с правой стороны. Можно поднять двигатель снизу, тогда нужно снять защиту картера двигателя.

Отворачиваем и извлекаем два болта 1, рисунок 3, крепления двигателя к правой опоре 2 подвески силового агрегата (применяем головку Torx E12).

Опускаем двигатель на величину достаточную для снятия ролика со шпильки крепления.

Головкой на 13 отворачиваем гайку 1, рисунок 4, крепления натяжного ролика и снимаем натяжной ролик.

Устанавливаем ролик в обратной последовательности.

Моменты затяжки креплений:

— гаек 1 болтов 5 крепления лонжерона 4 к подрамнику 6 передней подвески (рисунок 1) — 18 Нм (1,8 — 2,4 кгсм).

— болта 3 крепления лонжерона 4 к рамке 2 радиатора 18 — 24 Нм (1,8 — 2,4 кгсм).

Устанавливаем ремень привода генератора.

Окончательный момент затяжки гайки крепления натяжного ролика после установки ремня — 30 — 36 Нм (3,0 — 3,6 кгс.м).

Для этого включаем пятую передачу и медленно толкаем автомобиль назад, осматривая ремень по всей длине

Важно проконтролировать и обратную сторону ремня. Ее немного видно при определенных ракурсах. Также много информации о состоянии ремня можно получить на ощупь

Ремень не должен быть слишком сухим, потерявшим эластичность, а со стороны ручейков не должно быть трещин. Недопустимо продолжать эксплуатацию ремня, начавшего проскальзывать по шкивам (признак — характерный свист сразу после пуска двигателя).

Также много информации о состоянии ремня можно получить на ощупь. Ремень не должен быть слишком сухим, потерявшим эластичность, а со стороны ручейков не должно быть трещин. Недопустимо продолжать эксплуатацию ремня, начавшего проскальзывать по шкивам (признак — характерный свист сразу после пуска двигателя).

Вывешиваем и снимаем правое переднее колесо.

Новый ремень устанавливаем в обратной последовательности. При этом натягиваем ремень поворотом ступицы ролика по часовой стрелке

Обратите внимание, что ступицу можно повернуть только до положения, в котором отверстие под ключ Torx T-55 окажется ниже и на одной вертикальной линии с шпилькой крепления. Произойдет легкая фиксация положения ступицы. В этом положении новый ремень получит требуемое натяжение

Далее затягиваем гайку крепления ступицы ролика моментом 20–24 Н·м.

В этом положении новый ремень получит требуемое натяжение. Далее затягиваем гайку крепления ступицы ролика моментом 20–24 Н·м.

Источники

  • http://avtomechanic.ru/lada-vesta/dvigatel-lada-vesta/zamena-remnya-generatora-avtomobilya-lada-vesta
  • http://autoruk.ru/lada-vesta/dvigatel-vaz-21129/zamena-natiazhnogo-rolika-privoda-remnia-generatora-vaz-21129
  • http://www.zr.ru/content/articles/779188-lada-vesta-proverka-i-zamena/

Самостоятельная замена детали

Процедура замены ременного привода на Веста затрудняется уплотненной компоновкой агрегатов в моторном отсеке. Доступ к ремням ограничивается близко расположенным лонжероном кузова, поэтому требуется демонтаж дополнительных элементов.

Для выполнения работ потребуются:

  • подъемник или смотровая яма,
  • дополнительные опоры для удержания силовой установки.

Выполнение работ требует знания конструкции автомобиля, если владелец не обладает навыками ремонта, то рекомендуется передать автомашину в специализированный сервис.

Необходимые инструменты

Набор инструментов, необходимых при замене деталей привода ГРМ на ВАЗ Веста:

  • торцевой гаечный ключ на 10, 13, 15 и 17 мм;
  • накидной ключ на 17 мм;
  • шестигранный ключ размером 5 мм;
  • головки Torx Т30, Т55 и Е12 и ключ для установки насадки;
  • гидравлический или механический домкрат;
  • комплект отверток с плоским жалом;
  • оригинальный ключ для изменения положения натяжного ролика (допускается применение инструмента для демонтажа стопорных колец);
  • монтажная лопатка.

Подготовка автомобиля

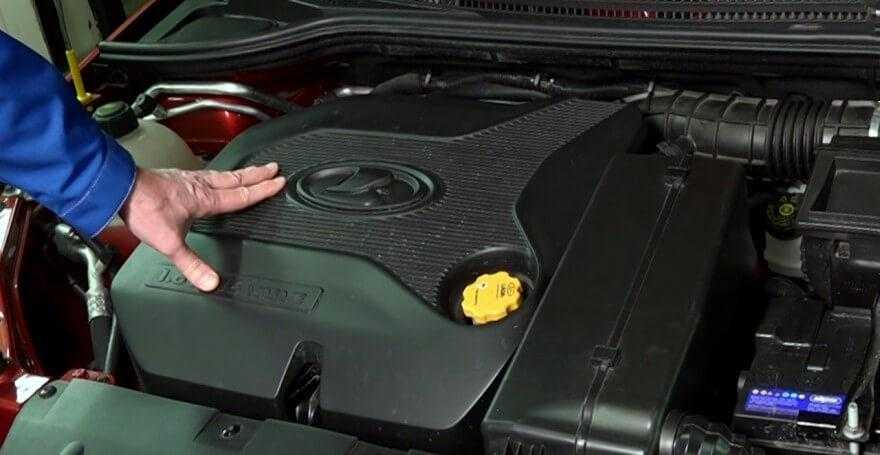

  • Открыть капот автомашины и снять декоративную пластиковую крышку.
  • Снять защитный подкрылок, установленный в арке правого переднего крыла.
  • Обесточить бортовую сеть, сняв клемму с отрицательного полюса батареи.
  • Для доступа к точкам крепления нужно поднять автомобиль на домкрате, а затем демонтировать колесо.
  • Установить предохранительную опору под порог кузова, предотвращающую падение машины при соскальзывании или поломке домкрата.
  • Отвернуть торцевой головкой на 10 мм болты крепления защитного экрана, расположенного под двигателем.
  • Ослабить затяжку болта, крепящего шкив на коленчатом валу мотора. Для выполнения операции потребуется помощь второго человека, который нажимает на педаль тормоза.

Если помощника нет, то необходимо выкрутить 3 крепежных болта, а затем снять стартер. Для фиксации коленчатого вала используется отвертка, которая вставляется в зазор между корпусом сцепления и зубчатым венцом на маховике.

  • Подставить домкрат под картер мотора, предварительно установив деревянную прокладку, а затем снять крышку ролика натяжения ремня привода вспомогательных агрегатов. Для снижения натяжения используется ключ Torx T55, кронштейн ролика поворачивается по часовой стрелке.
  • Открутить болты крепления опоры двигателя, силовой агрегат необходимо опустить к земле на 50-70 мм, что позволит демонтировать ролик и удалить ремень со шкивов. Рекомендуется осмотреть детали, в случае износа устанавливается новый комплект (ремень и ролик).

Снятие ремня ГРМ на двигателях ВАЗ 21129 и 21179

Процедура снятия изношенных деталей на двигателе ВАЗ-21129:

  1. Чтобы поменять ремень, потребуется отвернуть 5 болтов, крепящих верхнюю пластиковую крышку, закрывающую привод ГРМ.
  2. Выкрутить болт и снять шкив с коленчатого вала двигателя, под деталью находится направляющий диск, который также снимается с машины. При снятии необходимо контролировать положение шкива, который может повредить датчик положения вала.
  3. Отвернуть 3 болта, фиксирующих нижнюю часть защитного экрана.
  4. Выставить метки газораспределения, провернуть коленчатый вал двигателя при помощи болта с набором дистанционных шайб, вкрученного в носок коленчатого вала. Возможно прокручивание вала при помощи вращения вывешенного колеса при включенной 5 передаче. На шестернях распределительных валов есть метки, которые совмещаются с ответными элементами на задней части защитного кожуха ремня. Для фиксации шестерен распределительных валов используются приспособления из полиуретановых втулок с болтом.
  5. Проверить совпадение метки на шестерне коленчатого вала с ответным ребром на корпусе масляной помпы. Ослабить затяжку болта крепления ролика натяжения, механизм повернется автоматически под усилием натянутого привода.
  6. Стянуть ремень со шкивов, если планируется дальнейшее применение детали, то на ней предварительно наносится метка, указывающая на направление движения при работе. Если планируется замена детали, то одновременно устанавливается комплект роликов (натяжной и промежуточный).
  7. Проверить состояние помпы, при обнаружении люфта подшипников или течи антифриза узел подлежит замене. Перед снятием насоса производится слив охлаждающей жидкости из рубашки двигателя (через специальное отверстие в блоке).

Замена ремня привода генератора Лада Веста с двигателем ВАЗ-21129

Ремень снимаем для его замены или при работах связанных с заменой приводных агрегатов а также при замене ремня ГРМ

Устанавливаем автомобиль на подъемник или на смотровую яму. Отсоединяем минусовую клемму аккумулятора.

Снимаем правое колесо.

Снимаем грязезащитный щиток 1 (рисунок 1) правого переднего крыла.

Головкой на 10 отворачиваем тринадцать болтов 1 (рисунок 2) и снимаем защиту двигателя.

Если установлена механическая коробка передач то:

— головкой на 13 отворачиваем два болта 1 (рисунок 3), и снять рабочий цилиндр сцепления и подвесить его на крючок, не отсоединяя трубки 3 гидропривода.

Если автомобиль без кондиционера то:

— головкой TorxE10 отворачиваем три болта 1 (рисунок 4), и снимаем кронштейн 2 крепления цилиндра сцепления (для автомобилей с механической КПП), снимаем стартер 3 не отсоединяя клемму и разъем жгутов проводов, подходящие к стартеру, и подвешиваем его на проволоку.

Устанавливаем приспособление для стопорения маховика в отверстия для болтов крепления стартера на коробке передач.

Если автомобиль укомплектован кондиционером (с натяжным роликом ремня приводов агрегатов) то:

— снимаем заглушку натяжного ролика, ослабляем гайку 1, рисунок 5, крепления и переводим натяжной ролик 2 против часовой стрелки в верхнее положение (применяем головку на 13 и насадку TorxT55).

Если автомобиль без кондиционера то:

— отворачиваем болт 7 крепления демпфера, осторожно снимаем шайбу 8 и демпфер 6 коленчатого вала (применяем головку на 17).

Далее снимаем ремень.

Установка ремня приводов вспомогательных агрегатов

Для автомобилей без кондиционера:

Установить на коленчатый вал демпфер, шайбу и закрепить болтом. Момент затяжки болта крепления демпфера 95…115 Нм (9,5…11,5 кгс.м) (головка сменная 17, ключ трещоточный, ключ моментный).

Установить монтажное приспособление 67.7834-9703 на шкив демпфера (приспособление 67.7834-9703 для установки эластичного ремня привода вспомогательных агрегатов).

Установить ремень на шкив генератора и надеть на демпфер через приспособление 67.7834-9703.

Вращая демпфер за головку болта крепления в направлении движения часовой стрелки на ¾ оборота, надеть ремень на канавки демпфера (ключ кольцевой 17).

Прекратить вращение демпфера после освобождения от ремня приспособления 67.7834-9703 и снять приспособление со шкива демпфера.

Установить стартер 3, рисунок 4, и кронштейн 2 крепления цилиндра гидропривода сцепления (для автомобилей с МКП) и закрепить тремя болтами 1. Момент затяжки болтов 18…24 Нм (1,8…2,4 кгс.м) (головка сменная Torx E10, удлинитель, ключ трещоточный, ключ моментный).

Для автомобилей с МКП дополнительно

Установить цилиндр 2, рисунок 3, гидропривода сцепления и закрепить двумя болтами 1. Момент затяжки болтов 18…24 Нм (1,8…2,4 кгс.м) (головка сменная 13, ключ трещоточный, ключ моментный).

Для автомобилей без кондиционера

Установить брызговик 2, рисунок 2, двигателя и затянуть тринадцать болтов 1 крепления (головка сменная 10, вороток и удлинитель).

Для автомобилей с кондиционером (с натяжным роликом ремня привода навесных агрегатов)

Установить ремень 5, рисунок 5, привода навесных агрегатов в последовательности:

— демпфер 6 коленчатого вала;

— шкив 4 компрессора кондиционера;

— шкив 3 генератора;

— ролик 2 натяжной.

Перевести натяжной ролик 2 в нижнее положение в направлении по часовой стрелке и затянуть гайку 1 крепления натяжного ролика. Момент затяжки гайки 30…36 Нм (3,0…3,6 кгс.м) (применяется: — головка сменная 13, насадка TorxT55, вороток, ключ моментный).

Установить заглушку натяжного ролика.

Установить щиток правого переднего крыла

Установить правое переднее колесо и подсоединить минусовую клемму аккумулятора.

Источники

  • http://vesta-lada.com/zamena-remnya-generatora-na-lade-veste/
  • http://new-vesta.ru/zamena-remnya-generatora-lada-vesta-privoda-navesnyx-agregatov/
  • http://avtomechanic.ru/marka-avto-1/lada-vesta/dvigatel-lada-vesta/zamena-remnya-generatora-avtomobilya-lada-vesta

Альтернативный способ замены ремня

Существует альтернативный способ замены ремня, не требующий выставления фаз газораспределения и снятия натяжного ролика. Установленный на шкивах привод разрезается по длине на 2 части, внешняя секция снимается. Затем на шестерни натягивается новый ремень. После удаления остатков старого привода ремень натягивается на штатное место. Процедура используется в случае сохранения натяжных роликов, рекомендуется после установки проверить фазы газораспределения.

Замена ремня ГРМ на Весте, оснащенной 1,8-литровым мотором ВАЗ-21179, затруднена отсутствием механизма фиксации коленчатого вала и применением фазовращателя на валу привода впускных клапанов. Для удержания шестерен распределительных валов используется специальное приспособление, имеющееся на сервисных станциях. Шаблон монтируется в прорези, выполненные на задней части распределительных валов. Для доступа к прорези на впускном валу, закрытой диском датчика положения, потребуется снять ресивер и клапанную крышку.

При самостоятельной замене потребуется найти верхнюю мертвую точку в 1 цилиндре (по положениям поршней и шкиву коленчатого вала, 20 зуб которого располагается напротив датчика положения).

Распространенной проблемой на моторах ВАЗ-21179 является смещение фаз газораспределения из-за прокручивания шестерен относительно распределительных валов. Дефект возникает вследствие слабой посадки и конструктивной особенности стыка (не предусмотрена шпонка).

В этом случае процедура определения корректности положения кулачков производится путем сравнения неисправного мотора с заведомо исправным агрегатом с другой машины. Поскольку процедура является трудоемкой, то рекомендуется обращение в сервисный центр, обслуживающий автомашины Лада Веста.

Монтаж новой детали и регулировка

Процедура установки нового ремня и регулировки натяжения:

  1. Установить на штатное место натяжной ролик, болт затягивается от руки.
  2. Промежуточный ролик снимается вместе с резьбовой втулкой, которая устанавливается одновременно с новой деталью. Рекомендуется нанести на резьбу дополнительный фиксатор, болт крепления затягивается ключом.
  3. Накинуть ремень на шкив коленчатого вала, а затем верхняя ветвь набрасывается на шестерни распределительных валов. Боковая ветвь огибает зубчатое колесо ротора помпы и обхватывает натяжной ролик. После установки ремня проверяется корректность фаз газораспределения в соответствии с метками. Если отмечено несоответствие меток, то валы доворачиваются в направлении минимального хода до момента совпадения зубьев шестерен и ремня.
  4. Выполнить предварительное натяжение ремня, провернув ролик щипцами или специальным приспособлением. Кронштейн поворачивается против часовой стрелки до момента соприкосновения упоров.
  5. Повернуть ролик по ходу часовой стрелки до совпадения выреза на внутренней ступице с выемкой прямоугольной конфигурации, расположенной на внешнем диске ролика. После совмещения производится окончательное затягивание болта (момент на ключе находится в диапазоне от 30 до 36 Н*м). Дальнейшая корректировка натяжения происходит в автоматическом режиме.

Завершающий этап замены

Для проверки корректности регулировки необходимо 2 раза прокрутить вал мотора и установить поршень 1 цилиндра в верхней крайней точке. При этом метки на шестернях должны совпасть с насечками на картере двигателя. Если отмечается смещение отметок на шкиве коленчатого вала, то ремень снимается и производится корректировка положения.

Для дополнительной проверки необходимо приложить усилие 10 кг на ветвь между шестернями коленчатого и распределительного валов. Корректно работающий натяжитель начинает поворачиваться по часовой стрелке (в конструкции предусмотрен стрелочный индикатор).

Какие генераторы устанавливают на Ладу Весту

Основной функцией генератора является обеспечение электричеством всех приборов при работающем двигателе и заряд аккумулятора, приводящий к восстановлению его затраченной ёмкости

Без этого помощника ресурс АКБ быстро растрачивается, поэтому стоит обращать внимание на сигналы контрольной лампы, которая предупреждает о текущей или предстоящей неисправности

Сам по себе автомобильный завод, расположенный в г. Тольятти, не занимается изготовлением генераторов для своих транспортных средств, а эти функции возложены на сторонних поставщиков. Исходя из этого, генераторы для автомобилей марки Лада, поставляются такими производителями, как Bosch и Valeo. Реализуются эти изделия под производственным артикулом 8450006900. На отечественном рынке можно встретить и другие аналоги, которые ставятся автолюбителями уже в ходе эксплуатации. Наибольшую известность из них получила компания СтарВольт.

Конструкция моторов ВАЗ

Обе модели оснащаются бензиновыми силовыми агрегатами. Один из них является новой разработкой АвтоВАЗа – двигатель ВАЗ 21179, мощностью в 122 л. с. и объемом в 1.8 литра. Второй – базовый двигатель, объемом в 1.6 литра.

Что касается регламента, то замену рекомендуется осуществлять каждые 180000 км (для мотора 1.8 л). Впрочем, механики советуют не доводить все до крайности и менять ремень на отметке в 100000 км. Это позволит избежать очень неприятных последствий.

Дело в том, что в случае обрыва ремня, на Весте и Икс Рее загибает клапана, а это значит, что предстоит капитальный ремонт мотора, с заменой поршней, клапанов, направляющих и прочих компонентов. А это очень недешевая процедура. Потому лучше перестраховаться.

Ход работ продемонстрирован на примере 1.6-литрового силового агрегата, так как самостоятельная замена ГРМ на Лада Веста и Икс Рей с мотором 1.8 л сложнее по причине того, что на нем шкив распредвала оснащен фазорегулятором.

Все это рассказано в видео.

Как проверить ремень

Если свистит ремень генератора, то каждый обладатель Лады Весты сориентируется по поводу скорейшей его замены. Однако совсем необязательно дотягивать до этого момента. По регламенту можно смело менять без проверки ремешок через 10-15 тысяч пройденных километров.

Однако, если назрела необходимость проверить состояние, то первым делом поднимаем вверх экран двигателя, чтобы обеспечить доступ к узлу. Ищем пальцем участок посередине между шкивом генератора и помпы охлаждающей жидкости. Нажимаем на него с усилием примерно 8,0 кгс. Значение прогиба должно быть в районе 12 мм от первоначальной позиции. При необходимости подтягиваем ремень или меняем на новый.

Замена ремня ГРМ на Весте с двигателем 21129 (1.6 литра,16 клапанов)

  1. Порядок действий следующий:
  2. Выполнить шаги № 1-4 из предыдущего способа.
  3. Снять правую опору двигателя:
    • Снять брызговик двигателя (защиту), выкрутив 13 болтов головкой “на 10”.
  4. Установить домкрат под маслянный поддон и приподнять мотор.
  5. Выкрутить головкой “на 16” 2 болта, крепящих опору к кузову.
  6. Опустить правую сторону двигателя так, чтобы опора была ниже нижнего края лонжерона.
  7. Выкрутить 2 болта, крепящих опору к двигателю, головкой Torx E12 и снять ее.
  8. Открутить шестигранником 5 болтов из верхней крышки газораспределительного механизма и снять ее.
  9. Выкрутить 10 винтов битой Torx T20 и отверткой вытащить фиксаторы , крепящие правый подкрылок к кузову и снять его.
  10. Снять ремень вспомогательных агрегатов:
    • Подцепить заглушку на натяжительном ролике шлицевой отверткой.
  11. Ослабить головкой “на 13” гайку на ролике
  12. Вставить биту Т55 в паз на ролике. Повернуть деталь по часовой стрелке, ослабляя натяжение и снять ремень.
  13. Повернуть коленвал головкой “на 17” до совпадения меток на шкивах распредвалов (выпуклые точки) с метками на крышке головки блока цилиндров (треугольные прорези в пластине).
  14. Выполнить шаг № 8, 9 из предыдущего способа
  15. Выкрутить шестигранником 3 винта, крепящих нижнюю крышку ГРМ к блоку цилиндров.
  16. Выполнить шаги № 10, 11 из предыдущего способа.
  17. Надеть правую ветвь новой детали поочередно на шкив коленвала, впускного распредвала (правый), выпускного (левый).
  18. Удерживая правую ветвь натянутой, надеть ремень на шкив водяной помпы и натяжной ролик.
  19. Выполнить шаги № 13 и 14 из предыдущего способа.

Разборка генератора Лада Веста

Сам агрегат снять достаточно просто, поэтому этот момент мы опустим. Далее необходимо снять пластиковую крышку, которая крепится на трех шурупах и трех защелках. За крышкой мы видим диодный мост и регулятор.

Регулятор крепится на двух винтах, после его съема можно отворачивать четыре болта, которые стягивают две половинки корпуса. Задний подшипник находится в пластиковой втулке, поэтому снять крышку вместе с диодным мостом можно без особых усилий. Далее, чтобы вынуть ротор, необходимо открутить шкив, после чего можно снимать крышку переднего подшипника, и вынимать сам подшипник.

Самостоятельная замена детали

Процедура замены ременного привода на Веста затрудняется уплотненной компоновкой агрегатов в моторном отсеке. Доступ к ремням ограничивается близко расположенным лонжероном кузова, поэтому требуется демонтаж дополнительных элементов.

Для выполнения работ потребуются:

  • подъемник или смотровая яма,
  • дополнительные опоры для удержания силовой установки.

Выполнение работ требует знания конструкции автомобиля, если владелец не обладает навыками ремонта, то рекомендуется передать автомашину в специализированный сервис.

Необходимые инструменты

Набор инструментов, необходимых при замене деталей привода ГРМ на ВАЗ Веста:

  • торцевой гаечный ключ на 10, 13, 15 и 17 мм;
  • накидной ключ на 17 мм;
  • шестигранный ключ размером 5 мм;
  • головки Torx Т30, Т55 и Е12 и ключ для установки насадки;
  • гидравлический или механический домкрат;
  • комплект отверток с плоским жалом;
  • оригинальный ключ для изменения положения натяжного ролика (допускается применение инструмента для демонтажа стопорных колец);
  • монтажная лопатка.

Подготовка автомобиля

  • Открыть капот автомашины и снять декоративную пластиковую крышку.
  • Снять защитный подкрылок, установленный в арке правого переднего крыла.
  • Обесточить бортовую сеть, сняв клемму с отрицательного полюса батареи.
  • Для доступа к точкам крепления нужно поднять автомобиль на домкрате, а затем демонтировать колесо.
  • Установить предохранительную опору под порог кузова, предотвращающую падение машины при соскальзывании или поломке домкрата.
  • Отвернуть торцевой головкой на 10 мм болты крепления защитного экрана, расположенного под двигателем.
  • Ослабить затяжку болта, крепящего шкив на коленчатом валу мотора. Для выполнения операции потребуется помощь второго человека, который нажимает на педаль тормоза.

Если помощника нет, то необходимо выкрутить 3 крепежных болта, а затем снять стартер. Для фиксации коленчатого вала используется отвертка, которая вставляется в зазор между корпусом сцепления и зубчатым венцом на маховике.

  • Подставить домкрат под картер мотора, предварительно установив деревянную прокладку, а затем снять крышку ролика натяжения ремня привода вспомогательных агрегатов. Для снижения натяжения используется ключ Torx T55, кронштейн ролика поворачивается по часовой стрелке.
  • Открутить болты крепления опоры двигателя, силовой агрегат необходимо опустить к земле на 50-70 мм, что позволит демонтировать ролик и удалить ремень со шкивов. Рекомендуется осмотреть детали, в случае износа устанавливается новый комплект (ремень и ролик).

Снятие ремня ГРМ на двигателях ВАЗ 21129 и 21179

Процедура снятия изношенных деталей на двигателе ВАЗ-21129:

  1. Чтобы поменять ремень, потребуется отвернуть 5 болтов, крепящих верхнюю пластиковую крышку, закрывающую привод ГРМ.
  2. Выкрутить болт и снять шкив с коленчатого вала двигателя, под деталью находится направляющий диск, который также снимается с машины. При снятии необходимо контролировать положение шкива, который может повредить датчик положения вала.
  3. Отвернуть 3 болта, фиксирующих нижнюю часть защитного экрана.
  4. Выставить метки газораспределения, провернуть коленчатый вал двигателя при помощи болта с набором дистанционных шайб, вкрученного в носок коленчатого вала. Возможно прокручивание вала при помощи вращения вывешенного колеса при включенной 5 передаче. На шестернях распределительных валов есть метки, которые совмещаются с ответными элементами на задней части защитного кожуха ремня. Для фиксации шестерен распределительных валов используются приспособления из полиуретановых втулок с болтом.
  5. Проверить совпадение метки на шестерне коленчатого вала с ответным ребром на корпусе масляной помпы. Ослабить затяжку болта крепления ролика натяжения, механизм повернется автоматически под усилием натянутого привода.
  6. Стянуть ремень со шкивов, если планируется дальнейшее применение детали, то на ней предварительно наносится метка, указывающая на направление движения при работе. Если планируется замена детали, то одновременно устанавливается комплект роликов (натяжной и промежуточный).
  7. Проверить состояние помпы, при обнаружении люфта подшипников или течи антифриза узел подлежит замене. Перед снятием насоса производится слив охлаждающей жидкости из рубашки двигателя (через специальное отверстие в блоке).

Признаки износа ремня и натяжителя

Существует ряд характерных симптомов, сигнализирующих о ненормальном состоянии привода:

  1. Свист при запуске двигателя. Появляется по причине недостаточного натяжения, вызванного изношенным ремнем или неисправностью ролика (на машинах с кондиционером). Если он свободно вращается, нет видимых следов износа, причину ищут в ремне. Он имеет поликлиновую структуру. Поверхность состоит из нескольких продольных гребней, называемых клиньями и расположенными между ними впадинами, «ручейками». Когда рёбра стачиваются, происходит более глубокое погружение клиньев в канавки шкива, за счет чего уменьшается внутренний диаметр привода. Прирост длины на определенном этапе выходит за пределы, которые может компенсировать натяжной ролик.
  2. Трещины на поверхности. По мере эксплуатации появляются поперечные трещины, чаще на внутренней поверхности. Несколько таких — тревожный знак, когда их много — привод подлежит немедленной замене.
  3. Потертая поверхность ролика. Равномерно сточенный шкив не так страшен, если провисание компенсируется перемещением ролика. В противном случае ремень проскальзывает, а может и выскочить из паза. При неравномерном износе возможно образование кромок, которые режут ремень.

Действенных способов восстановления работоспособности механизма не существует. Единственный выход — замена изношенных деталей.

Ремень генератора лада веста с кондиционером размер

В зависимости от версий исполнения автомобиля Лада Веста/XRAY замена ремня генератора (ремня навесных агрегатов) выполняется по-разному. В одном случае используется натяжной ролик ремня, в другом нет. Перед началом работ следует выключить зажигание и поднять автомобиль на удобную высоту.

Инструкция по замене ремня привода вспомогательных агрегатов есть в технолигических инструкциях:

Снятие ремня

1. Снять правый подкрылок, вывернув винты креплений. Поднять автомобиль на высоту.

2. Для комплектаций без кондиционера — снять защиту двигателя (на Весте, XRAY).

3. Для комплектаций с МКПП — снять цилиндр гидропривода сцепления (рис 4-3, №2), вывернув два болта (№1). Подвесить его за технологический крючок, не отсоединяя трубки (№3).

4. Для комплектаций без кондиционера — снять кронштейн (рис 4-4, №2) и стартер вместе с проводами, открутив три болта (№1). Подвесить его на крючок. Застопорить маховик через отверстие для болтов крепления стартера на коробке передач.

5. Для комплектаций с кондиционером — повернуть натяжной ролик (рис 4-5, №2) в верхнее положение против часовой стрелки, предварительно ослабив гайку (№1).

7. Снять ремень навесных агрегатов (№5).

Установка ремня

Осуществляем сборку в обратной последовательности. После установки демпфера используем специальное приспособление 67.7834-9703 для более простой установки ремня. В крайнем случае можно обойтись обычным инструментом, например, отверткой.

Для комплектаций без кондиционера — установить ремень на шкив генератора (№3) и надеть на демпфер (№6) через приспособление. Вращая его за головку болта по часовой стрелке на 3/4 оборота надеваем ремень на канавки демпфера.

Для комплектаций с кондиционером — установить ремень сначала на демпфер (№6), затем на шков компрессора кондиционера (№4), шкив генератора (№3) и натяжной ролик (№2). Перевести натяжной ролик в нижнее положение, вращая его по часовой стрелке и затянуть гайку (№1) ролика.

Как показывает практика, процесс замены ремня и ролика может быть упрощен.

Потребуется: снять подкрылок со стороны правого переднего колеса.

Как снять ремень:

  1. Снять заглушку ролика, поддеть острым предметом.
  2. Ослабить ролик ключом «на 13» (против часовой стрелки).
  3. Ослабить натяжение ремня, повернув биту Torx T55 против часовой стрелки.

Читать еще:  Тунга экстрим отзывы владельцев

  1. Снять ремень привода вспомогательных агрегатов.
  2. Снять ролик не получится, т.к. он упирается в лонжерон.

Чтобы снять ролик потребуется вывесить двигатель:

  1. Снять нижнюю поперечину.
  2. Подставить домкрат под двигатель.
  3. Снять верхнюю опору двигателя.

После этого опускаем двигатель, чтобы шпилька оказалась ниже лонжерона и снимаем ролик:

Как установить ролик и натянуть ремень:

  1. Установить новый ролик на шпильку и зафиксировать гайкой.
  2. Надеть новый ремень привода вспомогательных агрегатов.
  3. Вставить биту Torx T55 в специальное отверстие и повернуть до упора по часовой стрелке (промежуточных положений нет).

Процесс также показан на видео:

Напомним, в этой статье вы можете более детально ознакомиться с двигателем ВАЗ 21129.

Самостоятельная замена ремня генератора Лада Веста

Техническое обслуживание автомобиля необязательно проводить исключительно на станции. При наличии определенных знаний, навыков и инструментов, некоторые операции можно осуществлять и своими руками. Одной из них и является самостоятельная замена ремня генератора Лада Веста, ведь эта операция далеко не столь сложная, как замена ремня ГРМ.

Снятие и установка генератора автомобиля Лада Веста

Технические характеристики генератора TG 12C209 ф. «Valeo»:

Максимальная сила тока отдачи (при 14 В и 6000 мин-1), А 120

Передаточное отношение двигатель-генератор 2,4

Генератор типа TG 12C209 ф. «Valeo» переменного тока, трехфазный, со встроенным выпрямительным блоком и регулятором напряжения, правого вращения (со стороны привода), предназначенный для работы в качестве источника электрической энергии параллельно с аккумуляторной батареей в системе электрооборудования автомобиля, рассчитанного на эксплуатацию при температуре окружающего воздуха от – 40 до +45˚С и влажности до 90% при температуре +27˚С.

Снятие

Для автомобилей всех комплектаций

Установить автомобиль на рабочее место, затормозить стояночным тормозом.

Выключить зажигание, поднять капот, отсоединить клемму провода «массы» от аккумуляторной батареи.

Снять правое переднее колесо.

Поднять автомобиль на высоту, удобную для выполнения работы.

Снять щиток правого переднего крыла.

Снять брызговик двигателя.

Снять ремень 5, рисунок 1, привода навесных агрегатов.

Для автомобилей с двигателем 21129 и системой кондиционирования

Отвернуть три болта 1, рисунок 2, крепления, снять компрессор 2 системы кондиционирования, не нарушая герметичности системы, и подвесить на технологический крючок (применяется: головка сменная 10, вороток, крючок технологический).

Для автомобилей всех комплектаций

Снять защитный колпачок, отвернуть гайку 1, рисунок 3, крепления и отсоединить от генератора 5 клемму 2 жгута проводов (применяем: головку сменную на 13, удлинитель, вороток).

Отсоединить колодку жгута 3 проводов от генератора.

Головкой на 10 отвернуть четыре болта 1, рисунок 4, крепления и снять генератор 2.

Установка

Для автомобилей всех комплектаций

Установить генератор 2, рисунок 4, на кронштейн 3 навесных агрегатов и закрепить четырьмя болтами 1. Момент затяжки болтов крепления генератора 21…27 Нм (2,1…2,7 кгс.м) (применяется: головка сменная 10, вороток, ключ моментный).

Присоединить колодку жгута 3, рисунок 3, проводов к генератору.

Присоединить клемму 2 жгута проводов к генератору 5 и навернуть гайку 1 крепления.

Момент затяжки гайки крепления клеммы 18…24 Нм (1,8…2,4 кгс.м) (головка сменная 13, удлинитель, вороток, ключ моментный).

Надеть защитный колпачок на гайку крепления клеммы.

Для автомобилей с двигателем 21129 и системой кондиционирования

Установить компрессор 2, рисунок 2, системы кондиционирования на кронштейн навесных агрегатов и закрепить тремя болтами 1. Момент затяжки болтов крепления компрессора 21…27 Нм (2,1…2,7 кгс.м) (головка сменная 10, вороток, ключ моментный).

Для автомобилей всех комплектаций

Установить ремень 5, рисунок 1, привода навесных агрегатов.

Установить брызговик двигателя.

Установить щиток правого переднего крыла.

Установить правое переднее колесо.

Источники

  • http://www.sto01.ru/lada-vesta.html
  • http://new-vesta.ru/remont-generatora-bosch-na-lada-vesta/
  • http://autoruk.ru/lada-vesta/elektrika-vesta/kak-sniat-generator-avtomobilia-lada-vesta
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
