Установка распредвала на автомобилях ваз

Когда требуется замена?

У ремня есть ресурс — установленный срок эксплуатации. Если этот срок закончился, то запчасть необходимо заменить даже в том случае, когда она выглядит нормально. Ведь обрыв может случиться в любой момент.

На вопрос, через сколько километров пробега необходимо проводить замену, чтобы ремень не порвался, бывалые автолюбители дают разные ответы. Некоторые считают, что через 50–60 тысяч километров пробега. Другие уточняют: такой срок замены актуален для 8v (восьмиклапанного) двигателя. Если установлен 16v (шестнадцатиклапанный) мотор, то замену надо производить через 30–45 тысяч километров.

На видео специалист-практик показывает, как выглядят ремни ГРМ после длительного пробега и стоит ли доверять рекламе. Снято каналом ExpertR.

Другие случаи, в которых требуется демонтаж ГБЦ

Конечно, снимать ГБЦ требуется не при каждой поломке. Это необходимо лишь, если нужен серьезный ремонт. К таким «крупным» случаям относятся:

Износ прокладки.
Образование нагара на деталях.
Деформация клапанов.
Необходимость замены направляющих втулок.
Выход из строя распредвала и т.п.

Конечно, ремонт самостоятельный или в сервисе в любом случае подразумевает определенные финансовые затраты. Чтобы обеспечить бесперебойную работу двигателя, нужно регулярное проведение диагностики головки блока цилиндров. Рекомендуется использование качественного топлива. Кроме того, старайтесь не допускать перегрева автомобиля – из-за этого ГБЦ может повести.

Если какие-то моменты остались вам непонятными, то вы можете наглядно ознакомиться с процессом замены клапанов, посмотрев видео:

ГлавнаяЛегковыеВАЗВАЗ 2112

Как произвести замену клапанов на двигателе модели ВАЗ-2112 (21120). Один из действующих методов заключается в снятии ГБЦ

Ничего особенного нет, но важно в процессе притирать клапаны. Это относится ко всем ВАЗ-двигателям

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

торцевые головки на 10, 15 и 17;
накидной или рожковый ключ на 17;
большая плоская отвёртка;
ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
Отключается фишка датчика коленвала.
Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
При заблокированном шкиве откручивается гайка генератора.
Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
Ремень натягивается, гайка натяжного ролика закручивается.
Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

Видео

На видео показан процесс замены ремня ГРМ на ВАЗ 2112. Снято каналом ExpertR.

АвтоНовости / Обзоры / Тесты

Как Выставить Метки Грм На Ваз 2110

Марки ГРМ. установка этикеток ГРМ на примере двигателей ВАЗ 2110, 2111 и 2112

Дорогие друзья, сегодня мы расскажем вам об основах установки меток времени на примере двигателя клапанов VAZ 16. Не секрет, что правильно установленные метки времени являются гарантией правильной работы двигателя. Если метки отображаются неправильно, нормальная работа двигателя исключается

Также важно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится иметь дело с процедурой отсчета времени на отметках? Когда нам нужно заменить ремень газораспределения для следующего порядка обслуживания по правилам, к тому же ролики также обязательно будут меняться вместе с ремнем в этом случае

Кроме того, если у нас есть насос «крытый». ремень привода газораспределительного механизма должен быть удален, поскольку именно он управляет нашим «водяным насосом». Ну, если (худший вариант). мы сломали ремень. Затем, если двигатель «липкий», то это огромная проблема, поршень соответствует клапанам, и по крайней мере удаление головки блока с заменой клапанов гарантировано нам. Итак, какова временная метка и где они применяются. Первые. метки

на шкивах распределительных валов, как на входе, так и на выхлопе:

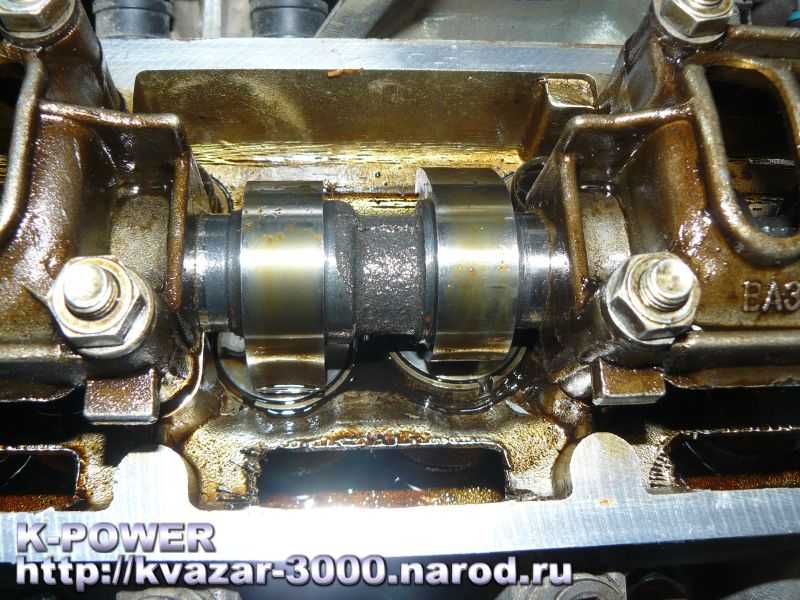

Как отличить впускной распредвал от выпускного ВАЗ-2112: фото

Распределительные валы 16-клапанного ВАЗ-2112 впускаю рабочую смесь, и выпускают отработанные газы. В отличие от 8-клапанного мотора, где один распредвал служит для впуска и выпуска, на 16 клапанном – на каждую фазу стоит свой элемент. Это улучшает не только характеристики двигателя, но и способствует меньшему расходу топливной смеси.

Фото впускного и выпускного распредвалов

Впускной и выпускной распредвалы обозначены стрелками на фото. На фото двигатель с снятой клапанной крышкой

Различие распредвалов

Отличие впускного и выпускного распределительного вала в наличие паза под датчик фаз

На самом деле разницы в конструкции выпускного и впускного распределительного вала нет. Существует только одна причина, по которой они не взаимозаменяемые. На впускном распределительном вале есть каемочка, которая рассчитана под датчик фаз газораспределения.

Некоторые автолюбители вместо стандартных заводских распределительных валов устанавливают спортивные, которые увеличивают мощность. Именно в этом случае начинается существенная разница.

Впускной распределительный вал имеет больший размер кулачка, что в свою очередь открывает клапан не на 7,6 мм, а на 13,2. Это позволяет двигателю увеличить мощностные характеристики. Так само и выпускной имеет немного другие характеристики – открывается клапан не на 7,6, а на 10,8 мм, что значительно добавляет мощности.

Различия распредвалов спортивного характера

Распределительные валы 16-ти клапанного двигателя на ВАЗ-2112 не отличаются конструктивными особенностями, кроме того, что на впускном вале проточена дополнительная кромка под датчик распредвала (фаз). Если впускной и выпускной элемент перепутать местами – это приведёт к нарушению фаз газораспределения и если двигатель долгое время проработает в таком режиме, владельца неизбежно ждёт капитальный ремонт головки блока, в лучшем случае.

Что такое тросик газа

Под тросиком газа автолюбители понимают трос дроссельной заслонки, которая играет важную роль в правильной работе транспортного средства. Заслонка дросселя представляет собой конструктивную деталь системы впуска топлива в двигатель внутреннего сгорания. Основная ее функция – регулирование количества подаваемого воздуха в двигатель для топливовоздушной смеси. Данная заслонка стоит между воздушным фильтром и впускным коллектором. Если заслонка дросселя открывается, то давление во впускной системе сравнивается в атмосферным. Если же она находится в закрытом положении, то давление падает до вакуумного. Такое действие дроссельной заслонки необходимо для усиления работы тормозной системы автомобиля и для продувания адсорбера в системе улавливания бензиновых паров.

Как выставить метки ГРМ ВАЗ-2112 16 клапанов

Обрыв ремня газораспределительного механизма (ГРМ) 16-клапанного мотора ВАЗ 2112 может привести к загибу клапанов. Итог — дорогостоящий капитальный ремонт двигателя. Чтобы этого не случилось, нужно своевременно проводить замену ремня ГРМ ВАЗ 2112. Тем более что сделать это можно своими руками.

Подбираем новый ремень

Необходимо подобрать ремень правильного размера. Длина изделия должна составлять 742 мм. Важным для автолюбителей является вопрос, какого производителя лучше выбрать. Сегодня качественные изделия выпускают как зарубежные, так и отечественные поставщики:

Как поменять своими руками?

Перед заменой изучить схему ГРМСуществуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

торцевые головки на 10, 15 и 17;
накидной или рожковый ключ на 17;
большая плоская отвёртка;
ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
Отключается фишка датчика коленвала.
Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
При заблокированном шкиве откручивается гайка генератора.
Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Метки распредвала

В моторе ВАЗ 21126 используют два распределительных устройства. Один из них нужен для оптимальной работы впускных клапанов, а второй устанавливается для того, чтобы регулировать движение выпускных клапанов.

У каждого распределительного вала имеется свой собственный шкив, который не рекомендуется заменять другим. Этот шкив дает возможность правильно работать механизму распредвала. С правой стороны на шкиве устанавливается датчик фаз.

Именно на шкивах расположены метки. Они находятся на венце выступа в нижней части. Опытные механики назвали их подвижными, так как они двигаются вместе с вращением распредвала.

Внимание! Начинающие автовладельцы должны помнить, что метки имеют разные размеры. Все зависит от изготовителя, который делал шкив

Чтобы увидеть метки, опытные механики советуют протирать чистой ветошью шкив, чтобы избавиться от грязи и пыли. Тогда можно будет заметить небольшую выемку на металле.

А вот метки коленвала помогут одинаково работать всем деталям двигателя 126 от транспортного средства Лада. На выходе коленчатого вала есть шестеренка. А соединяется с устройством эта шестеренка посредством шпонки. Именно там находится метка для верной установки деталей. Так как при неверном положении, шпонка просто не встанет как полагается.

Насечка выполнена в виде прорези или конусного отверстия. Ее находят с наружной стороны шкива двигателя.

На внешний корпус двигателя также наносят дополнительные ориентиры, чтобы не ошибиться при выставлении меток. Для этого устанавливают еще одну метку на заднюю сторону корпуса ремня ГРМ. Она нужна для правильного выставления шкивов распредвалов.

Похожая статья Как правильно обкатать двигатель после капремонта

Другая насечка находится на масляной помпе двигателя. Она нужна для верной ориентации коленвала. А трудно отыскать будет последнюю метку. Она находится на маховике.

В корпусе маховика находится небольшой вырез. По стандарту он прикрыт резиновой заглушкой. Ее вытаскивают и вставляют плоскогубцами.

Лада 2112 (21124) › Бортжурнал › Замена ремня ГРМ 16 кл. двигатель

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами. Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

Лада 2112, 2001

Комментарии 52

Приветствую а какая разница по часовой или против часовой ?ролик натягивать

Мнений очень много по этому поводу… Если натягивать против часовой, то угол у ремня положе и нет необходимости сильно затягивать гайку(сорванная резьба в ГБЦ не редкость)… В процессе ролик работает на самозатяг. Был случай, сам лично видел, как съело почти половину ремня(на приоре 8кл) именно по причине натяжки ролика по часовой… Может, конечно, с геометрией что то не не так, но после исправления проблем не было. ну и по мануалу против часовой. Мнение свое не навяливаю, просто логично, вроде, против часовой. P.S. Добавлю, что у многих нет проблем с любым вариантом…

Логично то затягивать по часовой ))) как резьба

Добрый день! Подскажите, при замене ремня обнаружил что нет шайбы(дистанционная шайба коленвала). На сколько она важна?

Не знаю, про что тут пишут на счет натяжки ремня на 2112, на ПРИОРЕ всё натягивается чики-пуки через натяжной ролик. Правая ветвь ремня через направляющий ролик должна уже быть уложена: — через два шкива распредвалов, зубчатый шкив коленвала, через помпу и иметь достаточный натяг. При этом метки на шкивах распредвалов и зубчатого шкива коленвала должны быть зафиксированы по соответствующим противометкам

В этом положении, удерживая ремень рукой по левой стороне ветви, со стороны натяжного ролика, чтобы он не ослаб и не перескочил по зубьям не важно где и в каком месте (а такое не исключено даже на один зуб) ставим или подсовываем натяжной ролик под ремень, вставляем его болт и закручиваем всё с таким поворотом ролика от руки, чтобы ремень уже не ослаб и не перескочил по зубьям

Причины неисправности клапанов на ВАЗ 2110, 2112

Основная причина — оборвался ремень ГРМ. Последствия, которые это может вызвать, загиб данных деталей. Хотя конструкция 8-клапанного движка на «десятках» не предполагает встречу клапанов с поршнями в так называемой мертвой точке при обрывах. Но на двигателе 2114(1,3) и 16-клапаных двигателях 2112(1,5), 2114(1,5) это приводит к неминуемой «гибели» клапанов и довольно дорогому ремонту. Еще одна вполне тривиальная причина – износ ножки клапана, которая должна иметь определенные размеры, замеряемые микрометром.

Если ножка клапана при замере получилась менее 7,97 миллиметров, то клапан необходимо заменить. Также нужно поменять клапан, если он прогорел или дал трещину.

Замена клапанов ВАЗ 2110, 2112 – дело весьма ответственное и требующее от работника определенных умений. Однако, какого-то специального оборудования не нужно. Поэтому человек, который дружит с инструментом и имеет представление о конструкции механизмов, может выполнить ее своими руками, в гараже.

Гнет или не гнет

В большинстве случаев, если у вас установлен 8-ми клапанный двигатель, то клапана на вашем автомобиле при обрыве ремня ГРМ не загнет. Исключением является 8-ми клапанный двигатель с объемом 1,3 литра, такой двигатель устанавливался на ваз 2108 в начале 90-х годов.

Если же ваш автомобиль оснащен 16-ти клапанным двигателем то скорее всего что при обрыве ремня ГРМ клапана на автомобиле загнет. Исключением является двигатель 21124, в этом двигателе установлены поршня с проточками под клапан, именно поэтому при обрыве ремня клапана не гнутся, но такой двигатель на Ладу Приору не устанавливался.

Шкив, или демпфер, привода генератора, его назначение

Многоручьевой привод генератора и остальных дополнительных агрегатов при их установке на «Приору», кроме передачи вращающего момента от коленчатого вала, выполняет ещё одну важнейшую работу. Чтобы разобраться с её значением, стоит сделать небольшое отступление в устройство ЭСУД.

Принцип работы двигателя с «инжектором»

Автомобили, оснащённые ЭСУД, кардинально отличаются от привычных карбюраторных машин. Дело в том, что за все действия систем зажигания и подачи топлива, здесь отвечает ЭБУ (Электронный блок управления). Именно он подаёт сигналы для образования искры в камерах цилиндров. И он подаёт сигналы на впрыск топлива, открытием форсунок топливной рампы. Естественно возникает вопрос, как компьютер узнаёт о том, что пришло время давать команды на включение необходимых узлов?

Об этом ему сообщает датчик коленчатого вала. Стоит рассмотреть этот процесс более детально. Этот датчик работает на давно и хорошо известном эффекте Холла. То есть сигнал прерывается, когда на читаемом диске с датчиком совпадает специальный технологический просвет. На «инжекторных» автомобилях этот сигнал совпадает с ВМТ (Верхней мёртвой точкой) такта сжатия первого цилиндра. Так вот, необходимо знать, что на российских автомобилях именно шкив и выполняет работу информационного диска.

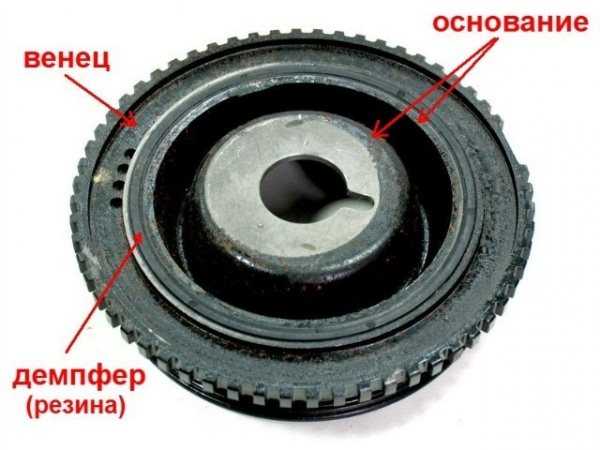

Особенности шкива (демпфера)

Привод генератора «Приоры», как и других отечественных автомобилей, называется демпфером. Это Диск с ручьями, по краю которого идёт череда зубцов. В одном месте двух зубцов не хватает. Это и есть нужное положение коленвала, именно с него и начинает отсчёт компьютер. Итак, с момента попадания этого проёма в зону действия датчика, ЭБУ «Приоры» посылает сигналы на открытие форсунок и образование искры в цилиндры, по привычной всем схеме.

1 цилиндр.
3.
4.
2.

Двигатель работает по заложенным в память ЭБУ таблицам. Из этого должно быть понятно, что шкив не просто приводит в действие генератор, но и даёт команду на запуск мотора!

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

набор рожковых ключей, потребуются инструменты на 13 и 17;
длинная отвертка с плоским лезвием;
накидной гаечный ключ на 10, можно использовать головку с трещоткой;
ключ для установки натяжного ролика;
баллонный ключ;
домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
Выполните снятие ремешка газораспределительного механизма с диска коленвала.
Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
Из-под переднего сальника коленчатого вала «погнало» масло;
Облегченный коленвал начал сильно резонировать;
Шкив старого образца или демпфер болтается;
Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Что такое ГРМ ремень

Разумеется, подавляющая часть автомобилистов в курсе, что есть ремень ГРМ в машине, для чего он нужен и как звучит расшифровка аббревиатуры. Если вы ещё не осведомлены в этом вопросе, это упущение нужно немедленно исправить, залатав брешь в базе знаний любого водителя. Знать, что такое ремень ГРМ в автомобиле и сроки его замены – обязанность каждого владельца ТС.

ГРМ – это газораспределительный механизм, являющийся устройством ДВС, чьё предназначение в управлении подачей воздушно-топливной смеси, причём процедура дозирования выполняется в определённые промежутки времени.

Ремень же, изготовленный из качественной армированной резины, является частью газораспределительной конструкции. Ему отведена важная роль по обеспечению синхронной работы коленчатого и распределительного валов. Так, ремень ГРМ, обуславливает движение компонентов механизма и является непосредственным участником в процедуре подачи топлива и выхода продуктов сгорания.

Слаженным функционированием деталей механизма обусловлена и оптимальная работа силового агрегата автомобиля. Состояние приспособления оказывает влияние на исправность всего механизма, и его замена строго регламентирована автопроизводителем, описание прилагается в инструкции по эксплуатации транспортного средства.

Если в период гарантийного обслуживания авто можно не переживать о качестве ремня ГРМ, тем более что производитель ставит оригинальную деталь, то в дальнейшем при её покупке на замену надо быть особенно внимательным и не стараться сэкономить, приобретая низкокачественное изделие, ведь от этого зависит функционирование двигателя.

На ремне ГРМ имеются обозначения, рассмотрим примеры перевода расшифровки:

136-25.4 HNBR, где 136 – количество зубьев, 25.4 – ширина ремня, а HNBR – это материал, из которого изготовлена деталь. Эта модель сделана из термостойкого каучука, обладающего устойчивостью к воздействию озона и химических веществ, в составе также разные уровни акрилонитрила;
ISO-58111x Первые цифры (58) указывают на серию зубьев, следующие три – их количество (111), последнее значение (19) говорит о ширине изделия в миллиметрах;
58127х3/4 HSN. Первые цифры также являются номером серии, последующие означают количество зубьев, 3/4 – ширина в дюймах (19 мм). Маркировка HSN расшифровывается как высоконасыщенный нитрил, современный материал ремня, отличающийся особой прочностью.

К замене ремня газораспределения необходимо подходить со всей ответственностью, поскольку, игнорируя необходимость процедуры, можно навлечь на свой автомобиль ряд проблем и о качестве приобретения нужно позаботиться в первую очередь

Очень важно, чтобы ремень был оригинальным, поэтому особое внимание нужно уделить производителю

На некоторых японских моделях машин систему ГРМ приводит в движение цепь. Если так, то волноваться о том, что может быть пропущен срок замены незачем, цепь меняется спустя 200 000-250 000 км пробега. Ну а привычный ремень ГРМ чаще всего заменяется при каждом плановом техобслуживании.

Причины снятия коленчатого вала

Как правило, демонтировать шкив коленвала ваз 2114 приходится в трех основных случаях:

При замене сальников вала (о том, что пришла пора их поменять, можно узнать по подтекам масла в местах их расположения).
При ряде ремонтных работ, связанных с газораспределительным механизмом (например, при замене ремня).
При замене самого шкива (правда, снимать его именно по этой причине приходиться довольно редко, ведь серьезный износ шкива — явление нечастое).

Но, как бы там ни было, а правильно снять в первый раз шкив, ничего не сломав и не потеряв — довольно сложно. Вызвано это рядом неудобств, например — труднодоступным расположением этой детали, которое вызывает значительное затруднение для откручивания крепежа (для этой операции наиболее удачно подходит накидной ключ большой длины либо торцевая головка с большим удлинителем).

Болт коленвала ваз 2114

Кроме этого, затяжку резьбы шкива на заводе производят посредством механических гайковертов с максимально допустимым усилием, дабы исключить самопроизвольное раскручивание. По понятным причинам, легко открутить «от руки» такой крепеж вряд-ли удастся (кроме этого, правая резьба во время работы двигателя работает в сторону затяжки, еще более усугубляя эту ситуацию).

Когда тросик газа нуждается в замене

Как определить момент, когда трос заслонки дросселя ВАЗ-2110 требует замены? Специалисты рекомендуют обращать внимание на следующие моменты в работе этой детали транспортного средства:

нет возможности произвести регуляцию привода дроссельной заслонки;
нажимая педаль акселератора, заслонка не может открываться и закрываться в полном объеме;
металлическая часть тросика начала «лохматиться» (это можно заметить зрительно при проверке внутренних деталей автомобиля);
при работе заслонки дросселя газовый трос постоянно заедает.

Если вы обнаружили в работе своего транспортного средства одну из названых проблем, то нужно незамедлительно купить новый тросик для заслонки дросселя и произвести его замену.
