Датчик кислорода (лямбда-зонд) bosch нового образца на ваз 2110-2112, 2113-2115, лада калина, приора, гранта 1

Замена кислородного датчика

p, blockquote 47,0,0,0,0 –>

Механическая сложность замены лямбда зонда – откручивание закоксовавшегося резьбового соединения. Здесь возможно придется воспользоваться спецсредствами. После снятия неисправного датчика следует тщательно протереть место установки датчика от остатков жидкостей.

p, blockquote 48,0,0,0,0 –>

Видео — замена лямбда-зонда на Ауди А4 Б5:

p, blockquote 49,0,0,0,0 –>

p, blockquote 50,0,0,0,0 –>

Оригинальный лямбда-зонд стоит, как правило, дорого (до 6000 рублей, иногда более). Для некоторых моделей автомобилей оригинальный датчик не найти, покупать с разборки бессмысленно. В этом случае лучше установить универсальный лямбда-зонд.

p, blockquote 51,0,0,1,0 –>

Универсальный лямбда-зонд

Установочные размеры датчиков (резьба, глубина посадки), как правило, одинаковы, лучше, конечно проверить, чтобы не повредить резьбовое соединение или новый зонд.

p, blockquote 52,0,0,0,0 –>

Универсальные лямбда-зонды продаются без разъема, только с проводами (обычно четырехпроводные, два сигнальных и два на нагревательный элемент). Далее отрезают разъем с проводами от старого неисправного родного датчика и производят качественное соединение с универсальным датчиком в полном соответствии с электрической схемой подключения.

p, blockquote 53,0,0,0,0 –> adsp-pro-2 –>

Электрическое соединение лучше проводить методом скрутка+пайка+изоляция термоусадкой. Так как типовая характеристика всех лямбда-зондов, выполненных по одинаковой технологии, практически идентична, универсальные зонды корректно работают на двигателях всех модификаций.

p, blockquote 54,0,0,0,0 –>

Видео — установка разъёма на универсальный лямбда-зонд:

p, blockquote 55,0,0,0,0 –>

p, blockquote 56,0,0,0,0 –>

При установке датчика следует обращать внимание на герметичность соединения с коллектором, сохранность резьбы. p, blockquote 57,0,0,0,0 –>

p, blockquote 57,0,0,0,0 –>

Обзор производителей, стоимость датчиков кислорода

Каталожный Артикул / номер датчика Цена (Руб.) Ресурс (Тыс. км)
Каталожный номер управляющего датчика 21074-3850010-00 От 2600 70- 75
Диагностический 2 датчик

21074-3850010-00

От 2600 70 — 75
Лямбда-зонд NGK 95801 Код: 0000-749176 От 2800 — 2900 70 — 85
BOSCH 0 258 006537 —/— —/—
BOSCH 0 258 986 602 —/— —/—
BOSCH 0 280 218 116 —/— —/—
BREMI 30223 —/— —/—
ERA 570023 —/— —/—
FENOX SD10100O7 От 3100 — 3300 —/—
FENOX AM28116C3 —/— —/—
DENSO DOX-0150 —/— —/—
PIERBURG 7.22701.08.0 —/— —/—
DENSO DOX-0150 —/— —/—
STELLOX 20-00028-SX —/— —/—
STELLOX 20-00022-SX —/— —/—
STELLOX 20-00020-SX —/— —/—
PATRON HZ-30301006-0042 —/— —/—
ERA 570023 —/— —/—
NGK 5653 —/— —/—
NGK 1628 —/— —/—

*цены актуальны состоянием на 06.11.2018 года.

Перед тем, как проверить «лямбду» приборами, производим визуальный осмотр.

Прежде всего необходимо произвести визуальный осмотр

Обратите внимание на разъемы подключения датчика, на целостность проводов и самого датчика кислорода

Недопустимо наличие:

  • Сажи. Это, как правило, свидетельствует о проблемах с нагревателем «лямбды», а также о том, что топливная смесь переобогащенная. В результате, в таком состоянии кислородный датчик засоряется сажей, его реакция ухудшается, проще говоря, он начинает «врать и глючить»;
  • Блестящих отложений. Наличие таких отложений явный признак повышенного содержания свинца в топливе. Свинец повреждает сам зонд, а также катализатор, «лечится» полной заменой «лямбды»;
  • Отложений белого или пепельного цвета. Такой налет чаще всего говорит о неправильном применении присадок в топливо или моторного масла, которое не соответствует типу данного мотора. Датчик с таким налетом подлежит замене.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

  • всё время 0,1 — мало кислорода
  • всё время 0,9 — много кислорода
  • Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

  1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
  2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
  3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
  4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Большинство циркониевых лямбда-зондов, которые ставятся на автомобили начиная 1999 года, имеют одинаковые цветовые дифференциации циркониевых датчиков. То же и с лямбда-зондами, выпускаемыми с применением титановых сплавов – распиновка у них соответствует одинаковым значениям, выведенным в таблице. Одна лишь разница – машин с лямбда-зондами на циркониевой основе очень много, титановые – редкость, но все же встречаются. Определение назначения каждого контакта лямбда-зонда можно определить, воспользовавшись специальными таблицами, которые будут представлены ниже.

Если сочетание цветов вашего датчика будет идентично сочетанию цветов одной из колонок предложенных таблиц ниже (циркониевые или титановые лямбды) – значит датчик имеет указанную конструкцию и распиновка лямбда зонда на 4 провода соответствует указанным в таблице данным.

Как поменять датчик кислорода

Процедура демонтажа не относится к плановым ремонтным работам и обычно производится по необходимости; однако эксперты все же дают определенные рекомендации:

  • планарные датчики лучше менять через каждые 160 000 км пробега;
  • с подогревом — каждые 100 000 км;
  • без подогрева — каждые 50 000 – 80 000 км.

Замена начинается с удаления защиты детали и обработки фиксирующей гайки WD-40 или аналогичным составом. Двигатель не должен быть перегрет во избежание расширения коллектора. Порядок установки:

  1. Используя отвертку, отсоединить разъемы каждого провода;
  2. Специальным ключом с прорезью открутить и снять зонд (если не откручивается, резьбу можно смазать WD-40, но аккуратно, чтобы состав не попал на другие запчасти);
  3. Установить новый датчик, постаравшись избежать перекосов, затянуть крепление;
  4. Заново подключить разъемы и поставить защиту;
  5. Если осуществляется также замена 2 лямбда-зонда, то проделать то же самое со вторым устройством (их может быть два или больше).

После этого необходимо проверить работоспособность системы. На приборной панели не должны отображаться ошибки, двигатель должен работать стабильно

Также важно убедиться, что связь новой запчасти с контроллером двигателя осуществляется правильно. Для этого запускаются разные типы вождения, заложенные производителем авто

Если никаких проблем не появилось, значит, процедура проведена успешно.

Достаточно часто встречаются случаи, когда автомабелист поменял лямбда-зонд самостоятельно, а нужного результата это не дало. Поэтому мы всегда рекомендуем обращаться к профессионалам в специализированный автосервис. Мастера нашего автосервиса могут оперативно и качественно заменить датчик кислорода, чтобы ваш автомобиль всегда работал так, как после схода с конвейера. Не тяните если появились проблемы, ведь известен принцип — чем раньше они выявлена поломка — тем проще и дешевле её устранить. Если вам требуется заменить лямбда-зонд в Санкт-Петербурге — звоните нам по указанному на сайте номеру.

Описание и устройство

Чтобы датчик нормально работал, он должен иметь температуру не менее 300°, поэтому после старта двигателя его разогревает встроенный тепловой элемент. Следует учитывать, что при применении этилированного бензина может наступить отравление кислородного датчика. Это также возможно, когда на заводе герметизируют двигатель силиконовыми герметиками, выделяющими летучие вещества.

Их присутствие может вывести прибор из строя и негативно сказаться на работе самого мотора при попадании в камеру сгорания. Контроллер двигателя реагирует на это, записывая в память ЭБУ сообщение об ошибке. Первые кислородные датчики разогревались только от выхлопных газов. Встречается также название «лямбда-зонд». На автомобильных форумах давно исписано множество страниц на тему, что такое лямбда-зонд и какие у него бывают неисправности.

Лямбда — это именно та вещь, с которой механики и диагносты встречаются чаще всего. Самый простой способ диагностировать УДК — это замер напряжения на сигнальном выходе. Если оно не превышает 0,45 В, это означает, что зонд работает исправно. Особую опасность для нормальной работы кислородного датчика представляет сажа, откладывающаяся на нем при работе двигателя на переобогащенной смеси.

Датчик располагается в специальном отверстии выпускного коллектора на резьбе очень близко к блоку цилиндров. С неисправным кислородным датчиком не получится легально пройти плановый технический осмотр. Машину направят на ремонт, а ЭБУ переведет ее в аварийный режим, в котором она не выдаст свой мощностный потенциал полностью.

Частота смены лямбда-зонда на новый в среднем составляет 50 000 км. То есть после первых 50 000 пробега и далее. Количество зондов на современном автомобиле может достигать 4-х (на Калине их обычно два). По количеству имеющихся контактов кислородный датчик может быть:

  • одноконтактным;
  • двухконтактным;
  • трех- и четырехконтактным.

Качество топлива, а именно наличие в нем металлоорганических присадок, напрямую влияет на точность показаний лямбды. Эти присадки являются наиболее опасными для кислородного датчика загрязнителями при образовании выхлопных газов.

Как отремонтировать лямбда-зонд

Ремонт лямбда зонда своими руками выполнить довольно просто, для этого необходимо определить, в каком именно узле произошел сбой.

Если проблема связана с контактами цепи, то в первую очередь необходимо найти место разрыва и проверить, не окислились ли контакты. Сигнал может, элементарно, не идти от блока управления. Поэтому проверьте питание лямбды. Если контакты элемента окислились их необходимо обработать WD40.

Рекомендуем: Как правильно надеть чехлы на сиденья автомобиля – простая инструкция для водителей

Если на корпусе зонда образовалось много нагара, то может потребоваться чистка всех частей системы. И тут возникает закономерный вопрос, чем промыть лямбда зонд. Дело в том, что обрабатывать платиновые электроды и керамический стержень наждачной бумагой категорически запрещено. Поэтому необходимо использовать специализированные средства, предназначенные для растворения ржавчины.

Для очистки датчика необходимо выполнить следующие шаги:

  • Демонтируйте лямбда зонд, предварительно нагрев его корпус до 50 градусов.
  • Снимите защитный колпачок.
  • Замочите датчик в ортофосфорной кислоте на 30 минут (она справится даже с самыми сложными отложениями).
  • Ополосните лямбду в воде, высушите и установите элемент обратно. Не забудьте смазать резьбу датчика специальным средством для создания полной герметичности (но только не используйте силиконовый герметик).

Так как стоимость датчиков колеблется от 1000 – 3000 рублей за один элемент, то вполне разумно попробовать осуществить ремонт лямбда зонда своими руками (видео смотрите ниже), а уже потом приступать к установке нового элемента.

Ресурсоемкость датчика кислорода

Производитель в своих рекомендациях склоняет владельцев практичных Лада Калина прибегать к замене датчика спустя интервал пробега, равный 80-160 тыс. км. Если водитель обнаруживает присутствие первых признаков неисправности рассматриваемого нами компонента, то ремонтную операцию потребуется произвести раньше обозначенного пробега.

К основным признакам, свидетельствующим о приходе в негодность лямбда – зонда, специалисты относят:

  • несанкционированно увеличенное топливное потребление автомобиля;
  • отсутствие стабильности в оборотах холостого хода;
  • ухудшение динамических и скоростных возможностей.

Заметим, что на состояние и ресурс зонда существенное воздействие способен оказать качественный показатель топлива. Здесь с целью профилактики следует проверять поставщика бензина путем смены заправки с последующим сравнением поведения автомобиля.

Рейлинги на Лада Гранта на крышу

Какие лучше свечи зажигания для Лада Гранта 8 клапанная

Лада Гранта замена лампы ходовых огней

Для создания удобства при замене датчика производителем разработана целая система, предусматривающая процесс диагностирования. Для его осуществления потребуется применить специальный сканер. Если в автомобиле LADA Kalina присутствует бортовой контроллер, то весь перечень ошибок, появившихся в зонде можно увидеть на дисплее, транслирующем диагностический режим. К примеру, код ошибки «PO130» свидетельствует о неадекватном сигнале, посылаемом кислородным датчиком, а ошибка с кодом «PO135» подскажет о поломке нагревательного компонента. Кстати, весь перечень кодов ошибок можно отыскать в сети или в инструкции, прилагаемой к авто.

Датчик кислорода на Лада Приора: оригинал, аналоги, цена, каталожные артикулы

Несмотря на то, что цена оригинального контролера чуть выше 1500 рублей, не многие автолюбители охотно покупают заводские запчасти. Чаще отдают предпочтение дешевым аналогам.

Так называемые «обманки» устанавливают вместо штатных датчиков. Спустя 90 – 100 тыс. км. катализатор Лада Приора приходит в негодность, о чем свидетельствует ряд признаков. По желании клиента мастера СТО удаляют (вырезают) штатный катализатор с выхлопной системы, заменяют «пустышкой».

Пустышки выпускные коллекторы изготавливают по схеме: 4-2-2 или 4-2. В народе называются пауками. Это цельная конструкция вместе с муфтой выпускного коллектора, приемной трубой.

Чтобы электронный блок управления не идентифицировал системную ошибку, лямбда зонд заменяют одним из видов обманок:

  • Механической;
  • Электронной.

Как устранить неисправность датчика кислорода?

Идеальной технологии ремонта лямбда-зондов нет. Если произошла поломка, то деталь следует полностью заменять. Конечно, есть некоторые методики восстановления кислородника, но она не всегда срабатывает. Чаще всего датчик перестаёт работать из-за появления нагара на наконечнике. Если отложения удалить, то датчик начинает работать корректно.

Первый метод

Следует снять защитный колпачок при помощи надрезов напильником в основании устройства. Если не получится, то можно сделать несколько маленьких отверстий по 5 мм. Отмечу, что после очистки защитный колпачок надо закрепить обратно при помощи аргоновой сварки. При установке датчика резьбу надо смазать термопастой, избегая её попадания на чувствительный наконечник.

Процедура по очистке:

  • Поместить в стеклянную тару 100 мл ортофосфорной кислоты.
  • Аккуратно поместите наконечник в кислоту. Весь датчик помещать в ёмкость нельзя! Ждать примерно 20 минут, за это время ортофосфорная кислота сможет удалить нагар.
  • Затем датчик надо промыть водой и просушить.

Бывает, что с первого раза не удастся убрать отложения, поэтому придётся выполнить много процедур. Если и это не помогло, то надо провести очистку при помощи ненужной зубной щёточки.

Второй метод

Нагар на кислородном датчике выпаливается. Кроме ортофосфорной кислоты понадобится газовая горелка (ну или обычная газовая плита).

  1. Смочите наконечник датчика в ортофосфорной кислоте.
  2. Аккуратно взять датчик с другой стороны плоскогубцами и поднести к газовой горелке.
  3. Ортофосфорная кислота на наконечнике закипит, образуя зелёную соль. Вместе с солью будет удаляться и нагар.
  4. Необходимо повторять эту процедуру столько раз, пока сажа полностью не уйдёт, а датчик станет блестящим.

Замена и проверка датчика концентрации кислорода на LADA

Датчик кислорода (лямбда зонд или ДК) определяет количество оставшегося свободного кислорода в выхлопных газах. На основании его данных электронный блок управления двигателем корректирует состав топливно-воздушной смеси. Рассмотрим особенности замены и проверки датчика кислорода на автомобилях LADA.

Где находится датчик кислорода? Управляющий и диагностический датчики концентрации кислорода установлены в системе выпуска автомобилей LADA.

Признаки неисправности датчика кислорода:

  • большой расход топлива;
  • плавающие холостые обороты двигателя;
  • машина плохо разгоняется;
  • и т.д.

Каталожный номер (артикул) ДК:

  • Лада Веста и XRAY — 226А41772R
  • Лада Приора/Калина/Нива 4х4 — 11180-3850010-00
  • Лада Гранта/Калина 2 — 21074-3850010-00
  • Лада Ларгус — 8201071311, 8200632270 и 6001549061

Замена датчиков кислорода. Чтобы избежать ожогов, приступаем к работе после остывания системы выпуска. Перед выворачиванием датчиков отсоединяем колодку с проводами (нажимаем на фиксатор).

  • Для снятия верхнего датчика кислорода потребуется ключ «на 22».
  • Для отворачивания нижнего датчика потребуется смотровая канава и специальная головка «на 22» или можно отрезать ручку обычного рожкового ключа «на 22».

При необходимости обрабатываем соединение датчиков смазкой.

Установка в обратной последовательности. Если датчик используется повторно, обработайте резьбу специальной монтажной пастой, избегая попадания пасты на защитную трубку. Поскольку датчик всасывает эталонный воздух через корпус, его нельзя обрабатывать контактным спреем или смазкой.

Проверка датчика кислорода (оба датчика проверяются аналогично). Самый простой способ — заменить датчик на заведомо исправный.

  • Проверяем напряжение питания нагревательного элемента. Подсоединяем «минусовой» щуп вольтметра (мультиметр в режиме воль двигателя, а другой — к выводу B или №4. Напряжение на выводе должно быть не менее 12 В. Если его нет или оно меньше 12 В, значит разряжен аккумулятор, цепь питания или ЭБУ.
  • Проверяем напряжение между выводами A и C или 1 и 2 (минусовой щуп подсоединяем к выводу C или 1). Напряжение должно быть 0,45 В. Если его нет или оно отличается более чем на 0,02 В, значит неисправна цепь питания или ЭБУ.

Если датчик кислорода неисправен, его меняют на новый. В некоторых случаях можно попытаться его восстановить. А вам приходилось своими руками менять или проверять лямбда зонд? С какими трудностями вы столкнулись?

Как сделать корректор (обманку) лямбда-зонд?

Есть несколько видов корректоров для кислородных контроллеров. Механическое устройство является наиболее простым и доступным в плане исполнения корректоров. Надо выточить специальный переходник, в который устанавливается лямбда-зонд, а также мини-катализатор. После этого собранное устройство монтируется в штатное место глушителя машины.

Если сломается катализаторное устройство либо кислородный датчик, установленные после него, на блок управления поступит сигнал. Модуль будет предупрежден о том, что в выхлопных газах содержатся вредные вещества, объем которых превышает допустимую величину. Управляющий блок воспримет это событие как аварийное и повысит подачу горючего для обогащения топливовоздушной смеси.

При монтаже такого корректора отработанные газы будут поступать через небольшое отверстие переходника в катализаторное устройство. Последнее наполнено керамической пылью с каталитическим слоем. Концентрация вредоносных веществ в отработанных газах будет меньше. Управляющий модуль воспримет это как правильную работу контроллера и штатного катализаторного устройства. Изготовление обманки выполняется с помощью токарного станка и схемы, в качестве материала допускается применение стали либо бронзы.

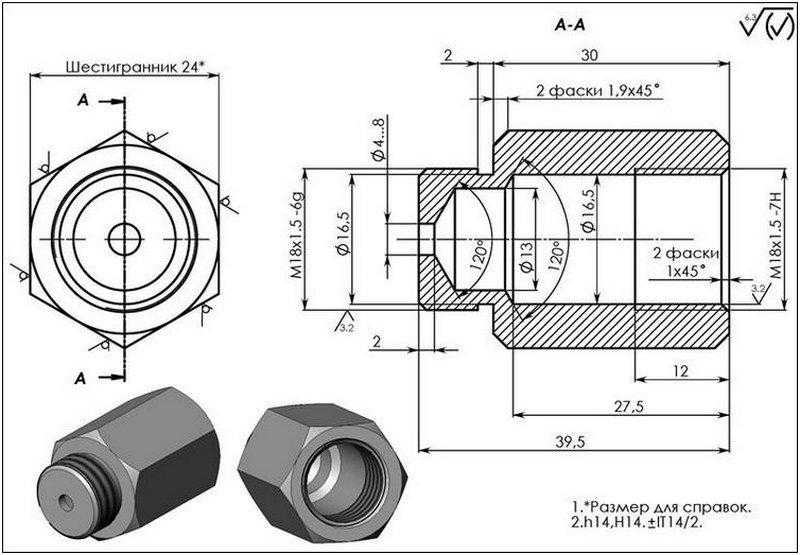

Схема механического корректора для лямбда-зонда

Универсальные чертежи, которые можно найти в сети, могут не подойти для изготовления обманки лямбда-зонда к конкретной модели авто, надо искать проверенный вариант.

Изготовление электронной обманки контроллера:

  1. С помощью программы СпринтЛейаут и принтера выполняется распечатка чертежа разводки и расположения элементов схемы. Печать выполняется на глянцевой бумаге.
  2. При отправке файла на печать для слоя К1 надо выбрать черный цвет на 100%. В программе установите галочку напротив пунктов Зеркально и Контур схемы. Все другие слои удаляются.
  3. Затем отправляется на печать следующий слой. Для слоя М2 указывается черный цвет. Галочка напротив пункта Зеркально убирается, но она оставляется напротив второго элемента. Другие слои убираются.
  4. При выполнении задачи рекомендуется использоваться фольгированный текстолит. Он должен быть односторонним, а его толщина составит не менее 1 и не более 2 мм.
  5. Когда распечатка будет на руках, ее надо перенести на плату LM324 с помощью утюга. Сама плата вырезается с учетом размеров, а по ее контуру надо сделать распечатки. После вырезания приложите схему к чертежу, размеры должны полностью совпадать.
  6. С использованием мелкозернистой наждачной бумаги выполняется зачистка медного слоя. С помощью топлива или растворителя делается очистка платы.
  7. Затем на рабочую поверхность платы надо перенести распечатку с дорожками. На обратную (медную поверхность) устанавливается распечатанный слой элементов. Для этого фольгированная бумага прикладывается к плате и прогревается утюгом, процедура занимает не более 10 минут. При прогреве поверхность утюга надо максимально прижать к плате. В итоге тонер должен перепечататься с фольгированной поверхности на схему. Если плотность бумаги невысокая, то дорожки будут просвечиваться. Проблему можно исправить с помощью перманентного черного маркера.
  8. Следующим этапом будет вытравливание, для этого потребуется хлорное железо либо перхлорат натрия.
  9. Затем на плате высверливаются отверстия, выполняется припайка элементов.
  10. На завершающем этапе делается регулировка рабочих параметров корректора. Для этого на вход подается +950 мВ, выполняется регулировка величины напряжения в диапазоне от 950 до 1000 мВ. Для платы LM324 процедура делается посредством настройки элементов VR3 и VR4.

ТЕХНОЛОГИЯ ЗАМЕНЫ ДК

Чтобы самостоятельно поменять датчик кислорода ВАЗ 2114 вам потребуются рожковые ключи на 22 и 17, кусачки, любая жидкость для растворения ржавчины, тот же ВД40 отлично подойдет, а также пластиковые хомуты.

То, как будет выполняться замена датчика кислорода, зависит от литража вашей машины, поскольку на ВАЗ-2114 с движками на 1.5 и 1.6 литра ДК расположен в разных местах.

На четырнадцатых с полуторалитровым силовым агрегатом ДК расположен на приемном коллекторе выхлопной трубы, и добраться до него можно только загнав машину на ремонтную яму или эстакаду. Поэтому заранее позаботьтесь о месте, где вам будет удобно работать.


Положение датчика кислорода на ВАЗ 2114 с двигателем 1.5 л

У четырнадцатых с движком 1.6 литров дела с доступом к датчику кислорода обстоят получше. Расположен он в подкапотном пространстве, на корпусе выхлопного коллектора. Более того, на ВАЗ-2114 1.6 л, двигателя которых соответствует стандарту Евро-3 устанавливается два ДК (на старых движках Евро-2 – один). И если вам нужно заменить лямбда зонд, предварительно необходимо определить, который именно датчик неисправен.


Положение ДК на ВАЗ 2114 с двигателем 1.6 (Евро -3)

И так, если вам необходимо поменять датчик кислорода ВАЗ 2114, придерживайтесь следующего алгоритма действий:

  1. Загоняем автомобиль на ремонтную яму (если у вас движок 1.5л). Открываем капот и снимаем питание с аккумулятора;
  2. Определяем провода питания, которые идут к ДК, они закреплены пластиковыми хомутами на патрубке системы охлаждения. Хомуты необходимо разрезать с помощью кусачек и разъединить колодку проводов;
  3. Далее необходимо отсоединить датчик. В посадочном гнезде он фиксируется одной гайкой 22-диаметра (либо 17 мм на движках 1.6), выкрутить которую можно гаечным ключом соответствующего размера.

Открутить датчик кислорода просто только в теории, на практике же вы скорее всего столкнетесь с тем, что фиксирующая гайка и резьба на корпусе коллектора прочно прикипели друг к другу.

Если данная проблема мешает вам снять датчик кислорода, резьбовое соединение необходимо хорошенько обработать WD-40 или любым другим химическим растворителем ржавчины, подождать 5-10 минут, после чего предпринимать повторные попытки выкрутить гайку.

В случае, если обработка химическими средствами результата не дала, нужно прибегать к более жестким методам. Для начала подключите питание к АКБ и заведите автомобиль. Дайте двигателю поработать на холостых оборотах некоторое время, чтобы коллектор и сам ДК немного прогрелись. Далее, наденьте защитные перчатки и попробуйте выкрутить резьбу.

Как открутить лямбда зонд если и это не помогает? Остается один вариант – “термический удар”. Вам потребуется газовая горелка либо паяльная лампа, которой необходимо хорошо прогреть резьбовое соединение, после чего его нужно резко остудить холодной водой.

При сильном нагревании металл расширится, а при резком охлаждении – сузится, в результате чего с него отслоится весь налет и соединение ослабится. Как вы понимаете, аккуратно снять ДК при использовании данного метода не получится – даже нормально функционирующее устройство после такого с вероятностью в 100% полностью потеряет работоспособность, так что делайте это только в крайнем случае.

После того как резьба вам все же поддалась, установите новый датчик в посадочное гнездо, затяните соединение (не переусердствуйте, чтобы не повредить корпус устройства) и подключите к датчику питание. Пластиковыми хомутами зафиксируйте проводку на трубке системы охлаждения.

Теперь вы знаете, как заменить лямбда зонд ВАЗ 2114. Удачной вам езды без поломок!

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

  • Напряжение в нагревательной цепи;
  • «Опорное» напряжение;
  • Состояние нагревателя;
  • Сигнал датчика.

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

  1. Не снимая разъём с датчика, включают зажигание.
  2. Щупы присоединяют к цепи подогрева.
  3. Показания на приборе должны совпадать с напряжением на аккумуляторе — 12В.

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«—» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд — ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

  1. Включают зажигание.
  2. Замеряют напряжение между сигнальным проводом и массой.
  3. Прибор должен показать 0,45 В.

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

  1. Снимают разъём с устройства.
  2. Замеряют сопротивление между контактами нагревателя.
  3. Показания на разных кислородниках различные, но не должны выходить за пределы 2-10 Ом.

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

  1. Заводят двигатель.
  2. Прогревают его до рабочей температуры.
  3. Щупы прибора соединяют с сигнальным проводом и проводом массы.
  4. Обороты мотора увеличивают до 3000 об/мин.
  5. Следят за замерами напряжения. Должны наблюдаться скачки в диапазоне от 0,1 В до 0,9 В.

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Проверка осциллографом

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

  1. Щуп прибора подключают к сигнальному проводу.
  2. Мотор прогревают до рабочей температуры.
  3. Обороты двигателя повышают до 2000-2600 об/мин.
  4. По показаниям осциллографа определяют работоспособность кислородного датчика.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

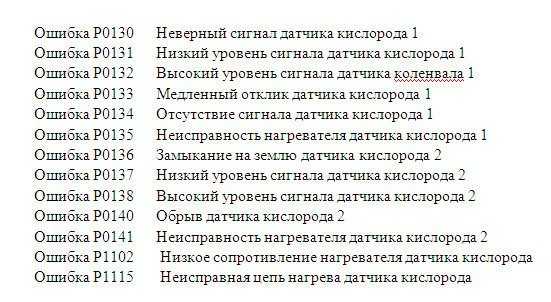

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
