Замена троса подсоса на ваз 2108, ваз 2109, ваз 21099

Замена тросика газа — бортжурнал Renault Logan двигатель 1,4 года на DRIVE2


Проверяем, в каком положении находится заслонка с помощью товарища или любым упорным предметом вроде палки, надавив на педаль газа да, поли-ка и уперев на сиденье другим концом.

Замена троса газа Рено Логан (Renault Logan)

Затем снимаем воздушный фильтр, в сборе открутив четыре болта, на которых закреплен.

Работа не представляет сложности, и делаться все легко и быстро.

При нажатии педали заслонка открыта до конца, а при обратном действии закрыта хорошо. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают. Фирменный тросик газа в Рено Логан изготовлен по другой технологии опрессовка.

Еще раз, проверяем в салоне, нажимая, педаль акселератора. Если ВАМ неудобно, работать правой ногой, то регулируем высоту педали тем же методом как описано выше, пока не добьетесь хорошего результата регулировки при замене. Гайка на Ф10 3.

Готовый Какой стоял от завода до его выхода из строя Гайка на десять заменит его После сплющивания Пластмассовый наконечник, подгоняется на наждаке под гнездо фиксатора.

Пружина от старого остается Трос новый, от ВАЗ ставится 1.

Renault Logan- замена троса газа

В салоне В салоне гнездо на педали троса Логон газа После сборки таким вот образом будит выгладить тросик Логан газа со стороны педали в салоне. Упор оболочки троса Под капотом Завершаем установку под капотом двигателя.

Осталось соединить конец фиксатор пластмассовый и закрепить регулировочный пружинный железный фиксатор. Перед сплющиванием гайки Перед сплющиванием Готово для установки Гайку на десять надо сплющит молотком поставив на железо до того момента когда она зажмет своей внутренней резьбой заменяемый трос газа Логон в умеренную меру, чтобы не перекусило железные нитки.

На этом ремонт заканчивается, и приступаем к замене троса газа Логон. Работа не представляет сложности, и делаться все легко и быстро.

Renault Logan 2008 — самостоятельный ремонт

И еще скажу, друзья замена троса газа от ВАЗ с инжекторным двигателем обойдется ВАМ не дорого, когда замена троса газа от производителя Логан стоит в пять раз дороже и найти его в продаже даже в большом городе сложно.

Видео YouTube на канале Albert Auhadullin: Как видим, и — это два разных числа. А ещё тросы для разных двигателей отличаются наконечниками. Сначала требуется его снять. Длину нового троса тоже надо подобрать правильно.

Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают. Не бойтесь распилить наконечник Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное — провести зенковку, иначе припаять трос будет сложно.

Монтаж наконечника Припой должен быть утоплен внутрь выемки. У нас используется пайка.

Как отрегулировать тросик газа Лада Приора?

  1. Регулировка выполняется при помощи скобы-фиксатора, которую мы ранее снимали. Эта скоба является натяжителем кожуха в котором двигается трос.
  2. Снимите скобу и выполните натяжку тросика дроссельной заслонки таким образом, чтобы он провисал возле привода заслонки примерно 1-2 мм.

  1. Теперь необходимо установить фиксирующую скобу на место в кожухе. Убедитесь, что трос натянут оптимально, и дроссельная заслонка не открыта при нулевом положении педали газа. Слишком натянутый трос станет причиной того, что холостые обороты будут постоянно повышенными. Несколько раз выжмите педаль газа и проверьте как все работает.
  2. Заведите мотор и убедитесь, что трос газа отрегулирован правильно, а холостые обороты находятся в норме.

Как произвести замену тросика газа на ВАЗ-2110 пошаговая инструкция

Процедуру замены газового троса можно провести самостоятельно, а для его последующей настройки будет нужен напарник, который будет нажимать педаль газа.

Данная процедура проводится только тогда, когда двигатель находится в холодном состоянии. В противном случае возникает опасность получить ожоги во время проведения работ по замене тросика.

Чтобы правильно произвести замену данного тросика на ВАЗ-2110, нужно придерживаться следующей пошаговой инструкции:

  1. Подготовить необходимые инструменты:
    • отвертки разных размеров;
    • пассатижи – большие и тонкие.
  2. Произвести демонтаж троса заслонки дросселя:
    • снимается воздушный патрубок (это необходимо, чтобы данная деталь не мешала при дальнейших действиях с тросиком), ослабляются винты на стяжных хомутах;
    • при помощи отвертки отсоединяется вентиляционный шланг картерных газов;
    • снимается стопорная пружина, удерживающая сектор;
    • рукой извлекается основная деталь из паза при повороте сектора против часовой стрелки;
    • трос отсоединяется от узла дросселя.
  3. Извлечение тросика из кронштейна:
    • для 16-клапанных автомобилей – с помощью тонких плоскогубцев вынимается стопорная пластинка (благодаря ей осуществляется регулирование тросика) и извлекается из кронштейна на впускном коллекторе средняя часть тросика вместе с его держателем;
    • для 8-клапанных автомобилей – ослабляется гайка, отодвигается резиновый чехол, вынимается из кронштейна средняя часть троса;
    • сам трос протягивается через пластиковый хомут, который предварительно разрезается.
  4. Извлечение троса из салона транспортного средства:
  5. Изъятие его из подкапотного пространства (просто вытягивается из салона).
  6. Установка новой детали:
    • трос засовывается через моторный отсек;
    • один край просовывается в салон, присоединяется к педали газа;
    • второй край крепиться к заслонке дросселя.

После выполнения процедуры замены тросика газа обязательно выполняется его регулировка:

  1. Попускаются хомуты на соединениях впускной трубы и дроссельного корпуса, на стыковке шланга большого вентиляционного круга картера и штуцера, что располагается на крышке головки блока.
  2. Проверяется работа заслонки дросселя (для этого понадобится помощь напарника):
    • при полностью утопленной педали газа она открыта в полном объеме;
    • при полностью отпущенной педали газа она полностью закрыта.

Если в результате проверки выявлено, что дроссельная заслонка открывается не в полном объеме, то нужно попустить гайку на кронштейне, вторую от конца троса и закрутить первую гайку.

Если заслонка дросселя не закрывается в полном объеме, в таком случае следует попустить первую гайку от конца троса и затянуть вторую гайку.

Регулировка тросика газа ВАЗ-2110 считается законченной, когда заслонка будет функционировать в полном объеме во время нажатия и отпускания педали акселератора.

Как настроить карбюратор ВАЗ

Неустойчивый режим холостого хода (ХХ). Если после запуска обороты двигателя «прыгают» и слышны хлопки в глушителе, значит — засорилась система ХХ. В этом случае необходимо вывернуть жиклёр ХХ и осмотреть его целостность. Исправным считается жиклёр, если все три отверстия на его головке имеют круглую форму. Если форма овальная, необходимо заменить жиклёр.

В том случае, когда после осмотра жиклёр оказался работоспособным, следует снять головку и проверить чистоту толкателя, который перекрывает поток топлива через клапан. В самой головке имеется калиброванное отверстие. Оно очень меленького сечения и быстро засоряется. Хорошо чистим это отверстие, а затем промываем головку.

Вслед за этим проверяем состояние резинового уплотнителя, который надет на жиклёр. При необходимости резинку следует заменить. После этого вкручиваем жиклёр на место, не прилагая больших усилий.

Настройка ЭПХХ. Если двигатель глохнет при резком отпускании педали газа, в то время как при плавном сбрасывании все работает нормально, необходимо проверить работоспособность системы ЭПХХ. В первую очередь необходимо оценить состояние контакта между проводом и жиклёром ХХ, который часто окисляется. При необходимости контакты зачищаем. Наконечник провода снимаем и поджимаем, чтобы соединение провода с жиклёром было надёжным.

Перелив или недолив топлива может быть из-за неправильной регулировки топливной смеси. Это определяется «дерганием» автомобиля при торможении или разгоне. Для устранения данной неисправности необходимо снять верхнюю часть карбюратора, открутив 5 болтов. Затем переворачиваем верхнюю часть вверх и проверяем состояние поплавков. Они должны быть установлены параллельно двум отметинам, которые имеются на прокладке карбюратора справа и слева.

Вслед за этим выставляем уровень топлива в карбюраторе. Для ВАЗ-2109 оптимальным считается уровень 37,5 мм. Это расстояние измеряется от верхней грани поплавков до прокладки. При этом нижняя грань поплавков будет находиться на расстоянии 5-6 мм от прокладки.

Необходимый уровень выставляем путём подгибания держателя поплавка

Но при этом нужно соблюдать осторожность, чтобы ни в коем случае не двигать сами поплавки. После установки требуемого уровня, ещё раз проверяем положение поплавков

Они должны быть установлены перпендикулярно прокладке.

Чистка главной дозирующей системы производится в том случае, когда автомобиль в процессе движения «дёргается» или слабо разгоняется. Чаще всего засоряется первая камера карбюратора. Сначала выкручиваем жиклёры подачи воздуха. Как правило, они всегда чистые. В первую очередь забиваются топливные жиклёры, которые расположены под воздушными. С помощью маленькой плоской отвёртки нужно выкрутить жиклёр и прочистить. Подуть калиброванное отверстие проще всего с помощью шприца.

Регулировка сцепления своими руками на ВАЗ 2107


Данная процедура выполняется аналогично для всех классических моделей ВАЗ 2101-07 и 21214. Суть процедуры состоит в регулировке муфты или люфта штока рабочего цилиндра сцепления, если оно берет в самом конце или при минимальном нажатии.

  • стандартные рожковые ключи;
  • отвертка или плоскогубцы;
  • линейка;
  • клещи.

Принципиально, процесс калибровки выглядит таким образом.

  1. Автомобиль загоняется на смотровую яму или подъемник.
  2. Отключаются клеммы аккумулятора, и машина блокируется от случайного откатывания (актуально для ямы или эстакады).
  3. Под рулевой колонкой находится ограничитель педали сцепления. Этот элемент отвечает за установку рабочего зазора между толкателем штока и педали. Нормальным считается люфт 1-2 миллиметра, если условие соблюдается – калибровка не нужна.
  4. Далее необходимо проверить люфт рабочего цилиндра. Для этого откручивается шток толкателя от вилки сцепления и проверяется присутствующий зазор.

Инструмент и материалы

Для выполнения операции потребуется:

  • набор гаечных ключей;
  • гидравлическая жидкость;
  • плоская отвертка;
  • тара для слива отработки;
  • ветошь;
  • линейка или рулетка.

Подготовительные работы

Перед началом процедуры следует.

  1. Загнать машину на ровную поверхность, смотровую яму или подъемник.
  2. Поставить авто на ручной тормоз.
  3. Очистить крышку РБ и все магистрали от грязи, внешних окислений и битумных пятен.
  4. Подготовить все инструменты для удобного доступа к ним.

Расположение тросиков

Тросики располагаются у крана отопителя и крепятся к нему защёлкой. Чтобы до них добраться, вам потребуется полностью разобрать приборную панель.

Меняют их обычно по нескольким причинам, обычно это неполадки с краном, которые ведут за собой выход из строя тросиков:

  1. Кран отопителя «закис» и обломилось крепление троса, открыть его стало невозможно. Таким образом, тёплый воздух в салон не проникает.
  2. Кран потёк и заслонка не работает — это серьёзная проблема и требует быстрого вмешательства. Если вовремя не спохватиться, то охлаждающая жидкость может протечь в салон и испортить ковролин на полу.

Регулировка холостого хода

Регулировка хода выполняется на полностью смонтированной системе. Мотор нужно хорошо прогреть перед настройкой холостого хода. Лучше при регулировке воспользоваться тахометром и анализатором газов, но без последнего можно обойтись. Настройка без газоанализатора проводится по следующей схеме.

Также советуем внимательно изучить статью нашего эксперта, в которой рассказывается о том, почему плавают обороты на холостом ходу.

  1. При выключенном моторе необходимо завинтить до упора метиз качества воздушно-топливной смеси.
  2. Далее нужно сделать 3 — 4 оборота в обратную сторону.
  3. Движок необходимо завести, убрать подсос, включить вентилятор и дальний свет.
  4. Винтом количества горючего необходимо вывести обороты двигателя до значения 750 — 800 оборотов/минута.
  5. Винт качества нужно поставить на максимальные обороты.
  6. Винт количества нужно поставить на 900 оборотов/мин.
  7. Далее при помощи винта качества обороты необходимо снизить до показателя 800.
  8. Винт качества необходимо подкручивать до тех пор, пока мотор не начнёт работать неустойчиво. После того, как обороты начнут плавать, необходимо провернуть винт на один либо половину оборота назад.
  9. Винт количества нужно установить на требуемые обороты. Для лета показатель находится в пределах 800 — 900 оборотов/мин, для зимы 900 — 1000 оборотов.

Регулировка карбюратора — достаточно простая задача, которая требует скрупулёзности и последовательности. При необходимости может быть проведён попутно мелкий ремонт. Серьёзные поломки лучше устранять в условиях автосервиса.

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

При внутренней прочистке нельзя пользоваться кисточками или тряпками, поскольку в жиклеры могут попасть нитки, щетинки и волокна. Желательно использовать специальные средства и жидкости по чистке и уходу за карбюратором. Когда карбюратор почищен, можно приступить к регулировке.

Приступаем к регулировке привода заслонки дросселя, в первую очередь нужно проверить натяжение троса.

Трос не должен провисать, но и сильно натянут быть не должен, потому что чрезмерно натянутый трос не даёт возможности полностью закрыться. Чтобы натянуть или же ослабить натяжение, надо отрегулировать привод.

ВАЗ 2109 | Снятие, установка и регулировка тросика педали газа

Снятие, установка и регулировка тросика педали газа

1. На двигателях E7J, снимите сборку воздушного фильтра как описано в Разделе Снятие и установка — сборка воздушного фильтра и впускные воздуховоды. На всех моделях, где применяется, отверните усиливающий стержень между куполами стоек передней подвески.

2. На корпусе дросселя, вручную поверните сектор дроссельной заслонки, чтобы ослабить натяжение тросика. Отсоедините тросик от сектора (обратитесь к сопроводительной иллюстрации).

3. Снимите кожух тросика и уплотнительное кольцо с кронштейна (обратитесь к сопроводительной иллюстрации). На моделях с автоматической трансмиссией, отсоедините проводку датчика принудительного обратного переключения передачи от конца кожуха тросика. Если необходимо, снимите пружинную скобу с конца тросика, отмечая ее расположение в канавке.

4. Работая внутри автомобиля, снимите нижнюю панель отделки из-под рулевой колонки. Отсоедините тросик от педали газа, сжимая выступы наконечника тросика (обратитесь к сопроводительной иллюстрации).

5. Вернитесь в двигательный отсек, освободите кожух тросика из переборки и извлеките тросик.

1. Производите установку в обратной последовательности, при необходимости отрегулируйте тросик следующим образом. Регулировку выполняйте перед установкой усиливающего стержня или сборки воздушного фильтра.

1. Сняв пружинную скобу с кожуха тросика акселератора, проверьте, чтобы сектор дроссельной заслонки касался ограничителя

Осторожно потяните тросик из уплотнительного кольца, убирая весь люфт тросика

2a. Зафиксировав тросик в этом положении, установите пружинную скобу в ближайшую перед резиновым уплотнительным кольцом и шайбой канавку (обратитесь к иллюстрациям).

2b. После установки скобы и отпускания кожуха тросика должен быть лишь незначительный люфт тросика.

2c. Кронштейн — двигатель К7М

При выключении зажигания приводящий мотор режима холостого хода слегка открывает дроссельную заслонку. Люфт тросика должен быть достаточный для того, чтобы дроссельная заслонка могла закрываться из этого положения, иначе не получите устойчивых оборотов холостого хода.

Как заменить трос подсоса, он же трос привода воздушной заслонки на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) В начале операции вам потребуется снять корпус внутри которого находится воздушный фильтр. (Как снять корпус, смотрите в статье: «Замена корпуса»)

2) Следом проверьте положение ручки подсоса, она должна быть полностью утоплена. Если это не так, то исправьте проблему утопив ручку до самого упора.

3) После ослабьте с помощью двух гаечный ключей «на 8» болт, который крепит трос привода к рычагу управления заслонкой.

Примечание! Ключом который указан синей стрелкой гайку крутить не нужно, им нужно лишь удерживать эту гайку от проворачивания, в то время когда вы будете отворачивать вторым ключом болт крепления троса, он указан красной стрелкой!

4) Затем отложив один ключ в сторону, при помощи второго ослабьте болт крепления скобы оболочки тяги.

5) Далее отсоедините трос подсоса от карбюратора.

6) После чего переместитесь в салон автомобиля и извлеките полностью ручку подсоса. После полного извлечения отсоедините эту ручку от кончика троса привода.

7) Теперь с помощью крестообразной отвертки отверните два винта, которые крепят кронштейн троса подсоса.

8) Следом во внутрь протолкните кронштейн привода троса, и вследствие чего отсоедините электрический разъем выключателя.

9) После чего через отверстие в кузове автомобиля, потянув на себя извлеките трос подсоса.

Установка: 1) В начале просуньте новый трос в то же отверстие из которого вы его вынимали.

2) Далее тем наконечником на котором установлен кронштейн крепления, установите трос в отверстие.

Примечание! Во время установки подсоедините к новому тросу электрический разъем выключателя!

3) И после чего заверните оба винта которые этот кронштейн крепят.

4) Затем установите рукоятку подсоса на проволоку кончика троса.

5) Теперь переберитесь к двигателю и в связи с этим подсоедините другой кончик троса, к карбюратору.

6) Следом закрутите оба болта которые крепят этот самый трос к карбюратору.

7) И в завершение операции, проверьте работу троса подсоса, если она вызовет нарекания то в таком случае попробуйте отрегулировать привод воздушной заслонки. (см. «Регулировка привода воздушной заслонки»)

Примечание! Когда все операций будут закончены, сверху на крышку карбюратора установите корпус, во внутренней части которого находится фильтр служащий для очистки воздуха!

Разборка и сборка троса подсоса:

Разборка: 1) Сперва чуть-чуть отодвиньте защитный чехол от тяги. И сразу же после этого отсоедините клему выключателя, и лиши после проделанной операции снимите защитный чехол с тяги.

2) Теперь с помощью гаечного ключа полностью выверните сам выключатель, и вследствие чего снимите его.

3) Затем пассатижами отсоедините запорную скобу.

4) И вследствие этого снимите её, а после снятия вдоль троса снимите кронштейн крепления.

Сборка: 1) Операцию по сборке трос от начало и до конца произведите в обратной последовательности, установив для этого на трос: кронштейн крепления, запорную скобу, защитный чехол, а так же подсоедините клему выключателя и ко всему этому закрутите выключатель на свое место.

Дополнительные видео-материалы: Более подробная замена троса подсоса, будет описываться на видео-ролике который приведен ниже:

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Замена тросика подсоса ВАЗ 2109 идентична с заменой на любом другом ВАЗе. Этот трос можно поменять как с кожухом так и полностью весь в сборе. Процедура не сложная и любой автовладелец без труда сможет с ею справится.

Замена троса подсоса ваз 2109, 2108 начинается из подкапотного пространства (откручиваем от карбюратора). Затем переходим в салон автомобиля, вытягиваем ручку подсоса и отсоединяем её от самого троса. Откручиваем крепление и вытягиваем трос подсоса в салон. После чего, в то же место, устанавливаем новый тросик ручки подсоса карбюратора. После чего проверяем работу и если нужно то регулируем карбюратор.

Демонтажные

Причин для демонтажа нижней панели ВАЗ 2109 может быть несколько:

  • Ремонт кузова;
  • Ремонт элементов панели;
  • Звукоизоляция автомобиля;
  • Желание заменить старую торпеду на новую и тд.

Мы предлагаем вам пошаговое руководство, которое позволит вам удалить панель низкого типа, установленную на ВАЗ 2109, без посторонней помощи.

Процесс разборки

  1. Снимите ручки управления плитой. Только три.
  2. Снимите ручку переключателя вентилятора. Для этого нужно натянуть на себя.
  3. С обеих сторон консоли открутите 2 крепежных элемента на облицовке панели приборов. Слеза на себя.
  4. Отсоединить жгут проводов от переключателя задних противотуманных фонарей.
  5. Отсоедините пару колодок питания и один шнур питания от антиобледенителя заднего стекла.
  6. Отсоединить жгут проводов от выключателя аварийного освещения.
  7. Снять жгут проводов с выключателя наружного освещения.
  8. Отключите прикуриватель.
  9. Отсоедините жгут проводов прикуривателя и снимите крышку панели.
  10. Снимите 4 крепления на панели управления варочной панели.
  11. Откручиваем 2 крепления панели приборов.
  12. Удалить пиковую комбинацию устройств напрямую.
  13. Пружинные зажимы должны быть сжаты.
  14. Снять комбинацию приборов с панели.
  15. Открутите гайку крепления спидометра, затем отсоедините его трос.
  16. Отсоедините проводной блок (он белый) от панели приборов.
  17. Снимите шланг с эконометрической розетки, а затем удалите штифт.
  18. Отсоедините трос от спидометра, который сбрасывает одометр на день.
  19. Теперь вам нужно отсоединить красные туфли от комбинации приборов.
  20. Снимите ручку переключателя освещения панели приборов и ручку регулировки угла наклона фар. Их нужно тащить.
  21. Ослабьте гайку крепления выключателя света на устройстве.
  22. Откручиваем крепежную гайку под патрон.
  23. Снять выключатели рулевого колеса и рулевой колонки.
  24. Вставьте ключ в замок зажигания, поверните его в положение 1. Итак, вы выключаете противоугонное устройство. Только тогда питание замка зажигания можно отключить.
  25. Снимите 2 крепежных болта и 2 гайки трубопровода рулевой колонки.
  26. Снимите эту трубу с зажигания.
  27. Потяните ручку воздушной заслонки (это утечка карбюратора). Тяга должна появиться. После этого ручка снимается с тяги.
  28. Открутите 2 крепления направляющего стержня воздушной заслонки, удерживая его на приборной панели.
  29. Ослабьте невыпадающий винт с левой стороны панели приборов.
  30. Открутите нижний кронштейн крепления панели слева.
  31. Аналогичным образом снимите боковые и нижние крепления на правой стороне приборной панели.
  32. Удалите невыпадающий винт на панели внутри перчатки.
  33. На обеих сторонах панели есть один крепеж, который нужно открутить, чтобы в результате удалить приспособленный.

READ Не Работает Прикуриватель Opel Astra G

Многочисленные крепежи

Низкая панель собирается в обратном порядке, если только не планируется заменить ее на более современный или модифицированный дизайн. Тогда сборка зависит от панели, которую вы выбрали для своего ВАЗ 2109.

Помните, что сборка не сложнее и не проще, чем разборка. Так что не отдыхайте только после половины работы.

Замена торпеды на ВАЗ 21099

Стандартная панель приборов ВАЗ 21099

Тюнинг салона ВАЗ 21099 своими руками предполагает демонтаж и установку европейской панели. Следует отметить, что панель с высоким ВАЗом снимается дольше, чем низкая конструкция этого типа. В любом случае для такой конфигурации требуются следующие инструменты:

Трос подсоса ваз 2109

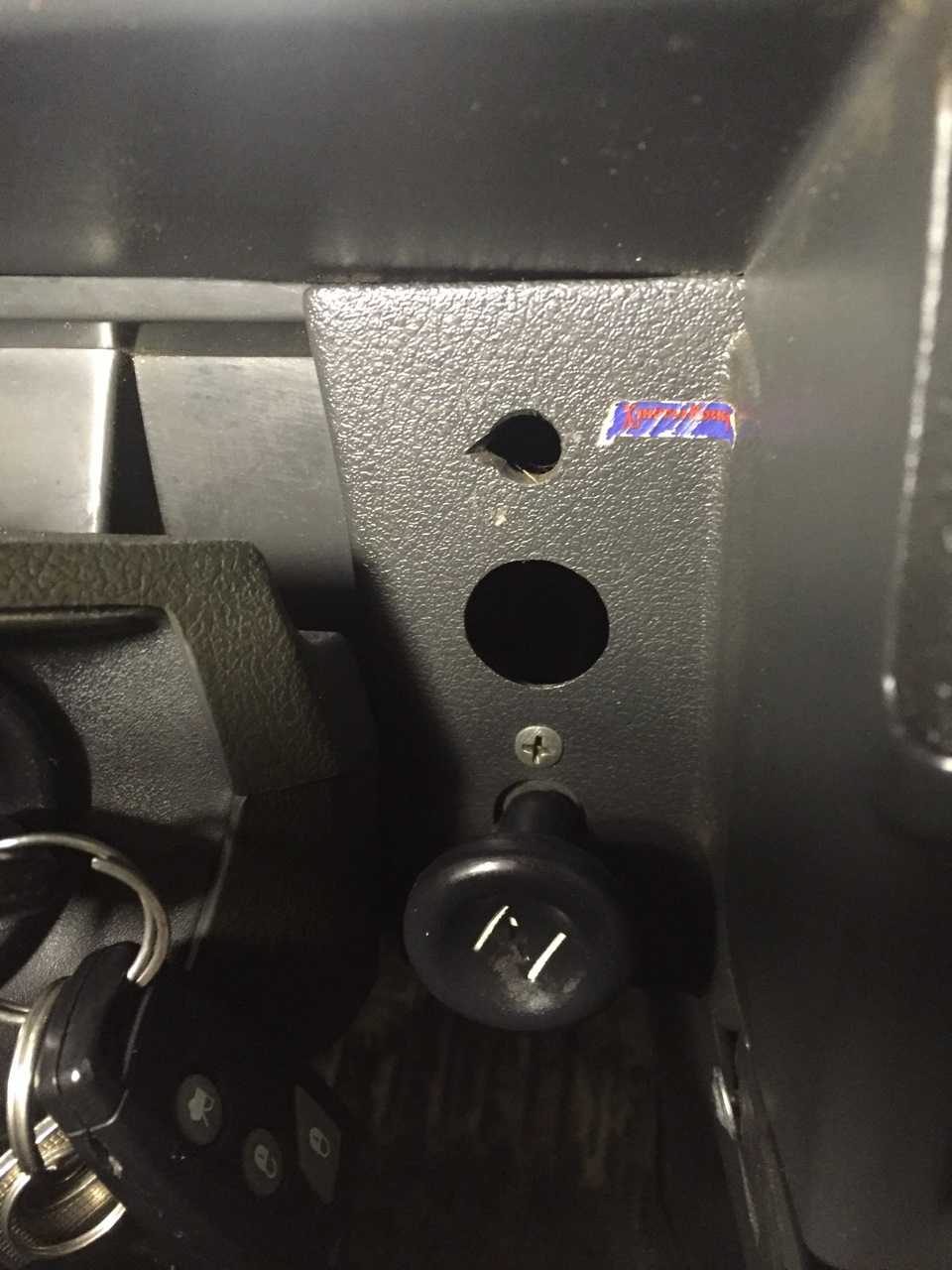

Ещё с момента покупки ВАЗ-2109 на приборной панели у меня горела лампа подсоса. Причина крылась в том, что рукоятка троса подсоса не до конца утапливалась в панель и не нажимала на кнопку, которая в свою очередь выключала лампу на приборной панели. Ездил я так около двух недель, потому что особо на ход поршней, как мне казалось, данная проблема не влияла. Когда более важные работы в виде ремонта тормозов были выполнены мои руки дошли и до этой проблемы. Собственно система довольно простая. Трос подсоса на одном конце крепится к рычагу воздушной заслонки, а на другом висит ручка, которая выводится в салон.

Сняв кастрюлю я увидел забавную картину — заслонка закрывалась, но не открывалась до конца. В целом криминала тут никакого нет, но тем не менее заслонка должна полностью открываться и закрываться.

Я решил подтянуть трос, ослабив соответствующий болт.

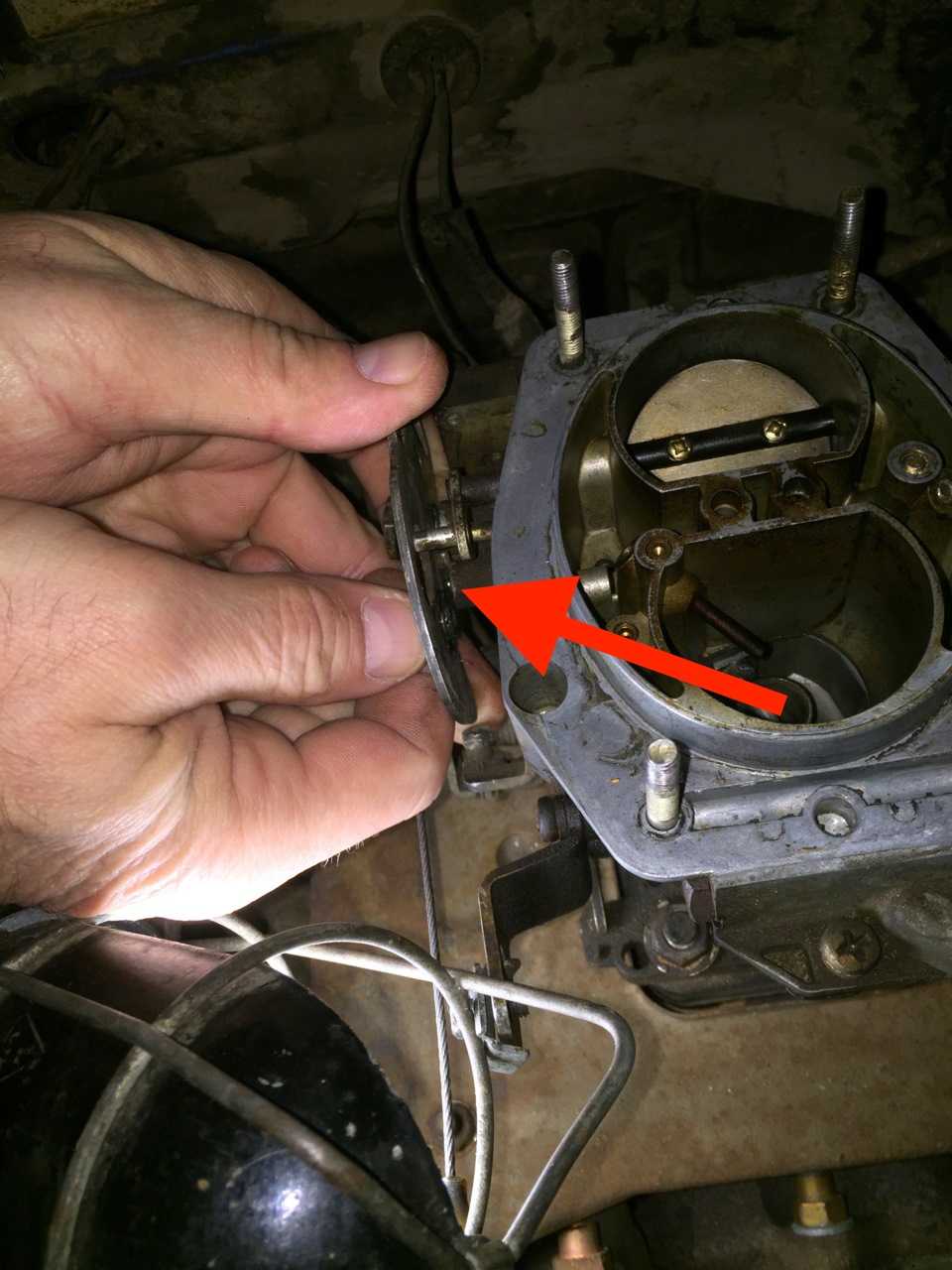

Никакого положительного результата это не дало. Скорее наоборот — трос стал загибаться из-за большого рычага и заслонка стала двигаться еще хуже. Привод воздушной заслонки было решено снять. Я в предвкушении взял трещетку и скинул болт на котором висел тросик и который одновременно с этим крепил всю конструкцию к карбюратору. Как только я снял привод, раздался громкий звук удара метала о метал. Оказалось выпал шарик-фиксатор привода воздушной заслонки, которому будет суждено стать болью в моей заднице на все следующие сутки. А пока я злорадствуя пошёл смазывать этот адский механизм всеми смазками, которые только были у меня в гараже. После этого все нужно было собрать в обратном порядке. Когда я начал наживлять болт снова раздался звук метала о метал — снова улетел шарик. Сорок минут поисков не дали результатов — шарик улетел в Нарнию.

После этого стало ясно, шарик не найти, а без него вся конструкция будет работать некорректно. Кстати тем у кого проблемы с подсосом на 2108, 09, 99 (возможно и на классике) — проверьте наличие шарика, он действительно необходим, поскольку он фиксирует заслонку в вертикальном положении. Я честно обрыл гугл в поисках того как этот шарик добыть. Все мои поиски свелись к решениям с профильных форумов типа: «Обычный шарик, легко найти, разбери подшипник — там такие же». Никакой конкретики, ничего, что могло бы помочь мне. Пришлось все делать и искать самому.

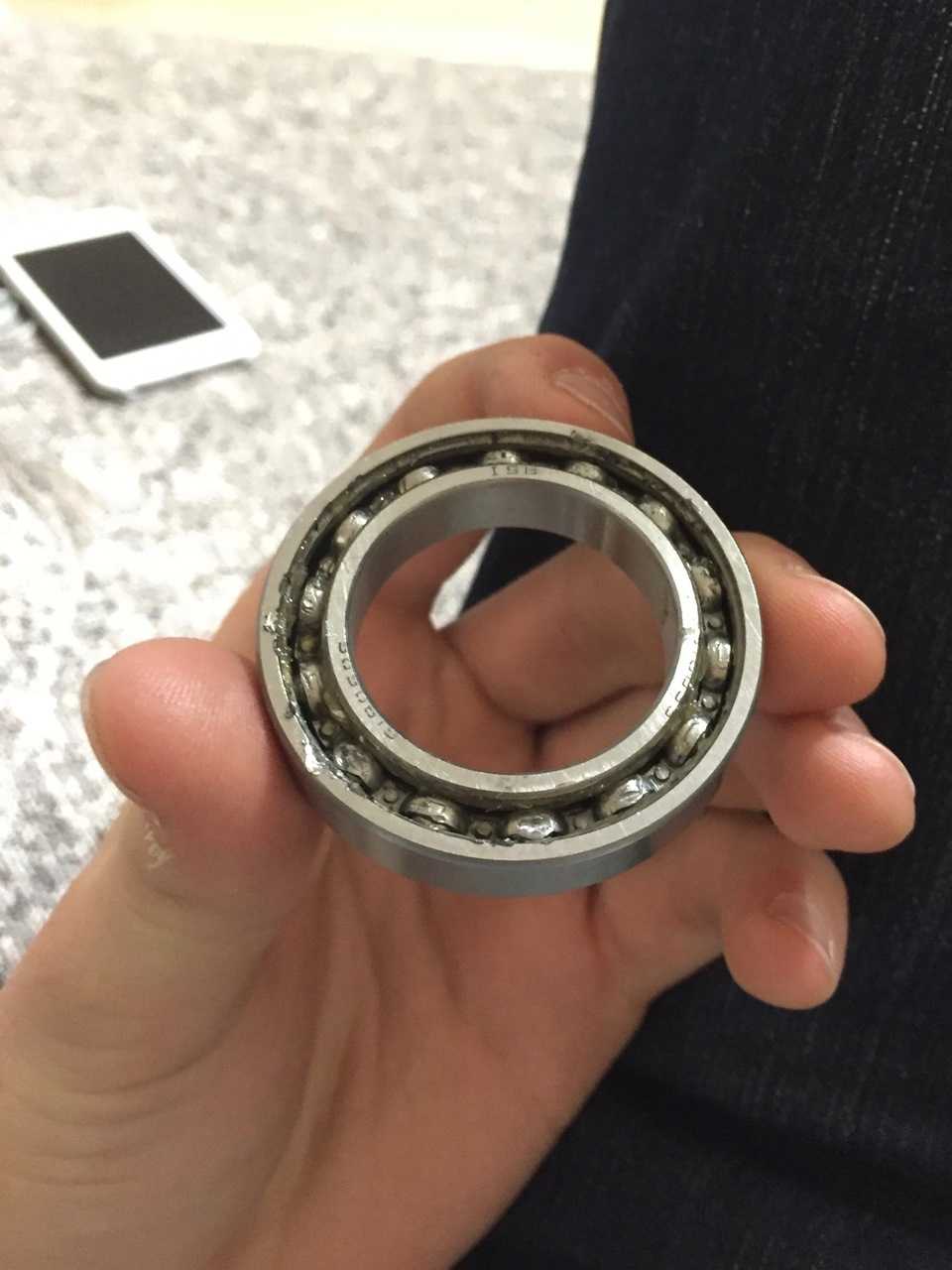

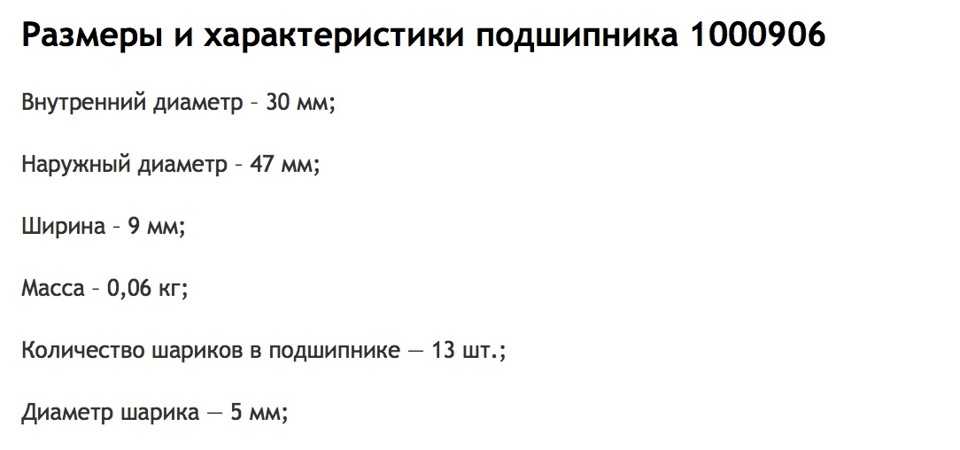

Шарик я действительно добыл из подшипника. Утром прекрасного субботнего дня я отправился в специализированный магазин подшипников и купил подшипник 1000906 (он прямо так и называется). Его импортный аналог 61906 тоже подойдет.

После 10 минут ожидания подшипник стоимостью 180 рублей был у меня. В моем случае попался импортный 61906 который на 1мм отличался по ширине и там оказалось не 13, а 14 шариков, при этом диаметр самих шариков составлял не 5, а 4.8 миллиметра, что абсолютно не имеет значения для нас.

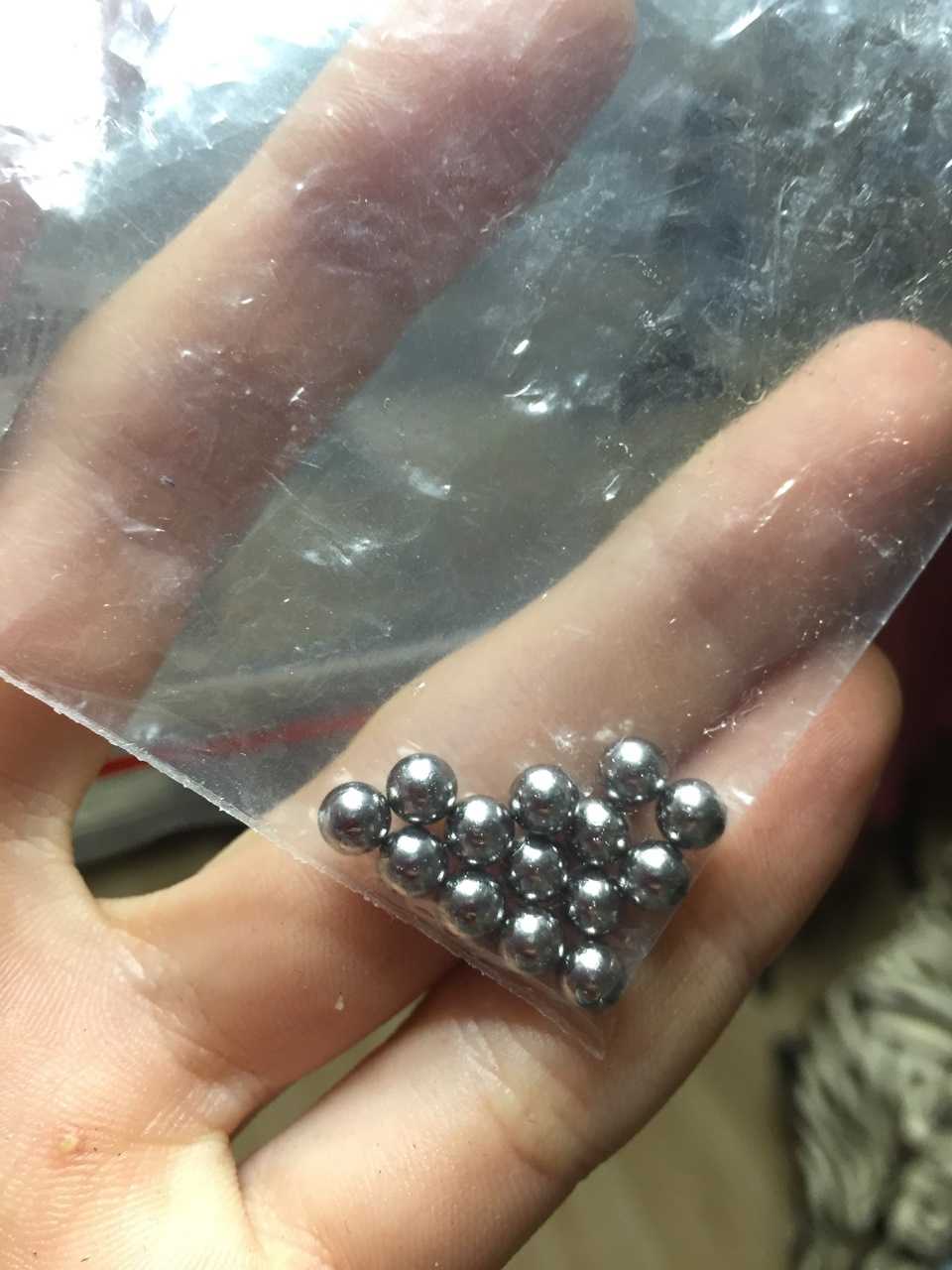

Через 30 минут неустанного уничтожения подшипника я все-таки смог добыть из него эти самые шарики. Теперь у меня появилось целых 14 попыток установки привода на своё законное место.

Сам шарик я установил с первой попытки. достаточно было смазать его литолом и он вполне уверенно приклеивался к своей дырочке. После чего наживлялся болт и вся конструкция собиралась воедино.

Кстати сам тросик я тоже заменил, но процесс его замены свёлся к тупому просовываю его через дырку в полу под педалями. Не думаю, что это достойно подробного описания. Сам трос обошелся мне в 60 рублей.

Теперь у меня подсос работает просто замечательно, заслонка открывается и закрывается, а контрольная лампа на панели гаснет.

Добро пожаловать! Сегодня мы поговорим о том, как нужно правильно производить замену троса подсоса на автомобилях «ВАЗ», «Самарского» семейства».

Примечание! Вообще по сути самое правильное название этого троса звучит следующим образом: «Привод воздушной заслонки». А все остальные названия на подобии «трос подсоса», пошли уже от народа!

Когда нужно менять трос подсоса? Троса следует сразу же поменять после его обрыва, появления на нем различных родов дефектов очень сильных изгибов к примеру, и при иных обстоятельствах при которых функционирование подсоса будет невозможным.

Как отрегулировать трос дроссельной заслонки на ВАЗ 2110-ВАЗ 2112

Примечание! На автомобили десятого семейства очень много двигателей устанавливалось, начиная от карбюраторных 1.5 и заканчивая инжекторными 16 клапанными моторами, сразу предупредим что карбюраторные движки от семейства Самара устанавливались на десятки, а информация по регулировки всех заслонок на карбюраторных Самарах у нас уже есть и размещена она в двух статья, первая называется: «Регулировка дроссельных заслонок», вторая: «Регулировка воздушной заслонки», поэтому если у вас карбюратор то сразу на них переходите, потому что в данной статье речь идёт только лишь об инжекторных автомобилях и карбюраторные мы затрагивать не будем!

1) Напишем кратко потому что в регулировки нет ничего сложного, да и нюансов не так много, в общём начнём с закрытой дроссельной заслонки (Это когда педаль газа отпущена и на неё ничего не давит), так вот если она не полностью закрыта, то регулировка её может производится за счёт троса, но не всегда можно тросом положение закрытой заслонки отрегулировать, поэтому в действие вступает регулировочный винт, который размещён на самом дроссельной узле (см. фото 1), его либо закрутить будет нужно, либо наоборот чуть-чуть ослабить, тем самым добившись полностью закрытой заслонки (И она ещё заедать не должна, учтите это), но с этим винтом нужно быть аккуратней, если его слишком затянуть то машина просто глохнуть будет или не заведётся вовсе, а если сильно выкрутить, то холостой ход увеличится, расход топлива тоже и заслонка приоткрыта будет, а проще всего его регулировать по оборотам, вот к примеру на прогретом двигателе у вас холостой раньше был 800 оборотов в минуту, вам нужно будет завести автомобиль, прогреть его точно так же и под регулировать этот винт, чтобы опять было как раньше 800 оборотов на стрелке тахометра, всё с регулировкой заслонки закончили, переходит к регулировки троса на 8 клапанных автомобилях ищите место где трос с кронштейном соединяется (см. фото 2), как только вы его нашли, возьмите два гаечных ключа и вращая ими регулировочные гайки (Гайка 1 и 2) отрегулируйте трос так как вам надо (Допускается его небольшое провисание, слишком сильно трос не перетягивайте), наподобие регулируются и 16 клапанные автомобили, там плоскогубцами или же руками вытаскивается металлическая пластинка (см. фото 3) и после чего производится регулировка троса, за счёт его перемещения (В зад и в перёд, см. фото 4), как только натяжение вас устраивает (Помните, не перетягивайте его) вставляется пластинка на своё место и на этом регулировка и закончена, под окончание проверьте открывается ли полностью дроссельная заслонка когда педаль нажата до упора и закрывается ли она.

Примечание! На счёт регулировочного винта пару слов скажем, самое главное его не с какими другими винтами не перепутайте (К примеру с винтами А, их кстати вообще нельзя выворачивать), он с боку стоит, для наглядности на фото ниже он стрелкой с буквой Б указан!

Дополнительный видео-ролик: На примере автомобиля Рено Логан, посмотрите как производится регулировка троса, она относится к 16 клапанным автомобилям, на десятках с 124 двигателем эта регулировка делается практически точно так же.

Примечание!» А на счёт 8 клапанных машин, регулировку троса смотрите чуть ниже, она кстати и к некоторым 16 клапанным относится (Если впускной коллектор не пластмассовый, а алюминиевый стоит)!

Выясняем, как поменять тросик газа на ВАЗ 2114

Некоторые автовладельцы задаются вопросом о том, как поменять тросик газа на ВАЗ 2114. Причина этого заключается в большом значении этого элемента для всего автомобиля. Без тросика никакой механический узел не сможет функционировать в нормальном режиме, ведь именно он позволяет силовому агрегату работать в нужном водителю режиме. Речь идёт о повышении или понижении оборотов в определённый момент времени.

Если водитель не может регулировать обороты двигателя во время движения, то это может привести к ДТП. Также если возникают проблемы с тросиком на механической заслонке, машина также не сможет работать в штатном режиме. В частности, авто будет работать на холостом ходу, а нажатие на педаль газа не приведёт ни к какому эффекту. Именно по этой причине ещё ни одна дроссельная заслонка не обходилась без тросика.


Замена тросика газа Для того, чтобы заменить неисправный или повреждённый трос газа 2114, необходимо иметь под рукой целый набор инструментов.

Среди наиболее важных инструментов можно выделить:

  1. Гаечные ключи.
  2. Отвёртки.
  3. Качественные пассатижи.

Как происходит замена тросика газа ВАЗ 2114

Для того, чтобы начать процесс по замене троса, его сначала нужно найти. Если автолюбитель не знает о том, как снять тросик газа на ВАЗ 2114, то ему следует действовать в точности по инструкции, которая расположена ниже по тексту.

Обычно тросик находится между сектором заслонки и педалью газа. Найти сектор не составит труда, ведь если приглядеться, то можно заметить, что кончик троса закрепляется именно на нём. Тросик проходит в районе подкапотного пространства автомобиля и переднего щитка.


Процесс замены тросика газа

Дополнительная информация. Под передним щитком подразумевается металлический щиток, разделяющий у машины кузов и мотор. Обнаружить тросик может оказаться затруднительно, поэтому для того, чтобы его найти, следует быть максимально внимательным во время поисков.

Когда тросик нуждается в замене

  • одна из самых распространённых причин замены троса заключается в том, что со временем он изнашивается. Когда это происходит, он начинает заедать. Это достаточно опасно, ведь в подобной ситуации машина может некорректно реагировать на нажатие педали газа. Если водитель столкнётся с подобной проблемой, то ему необходимо сразу же заняться её решением, иначе он может попасть в аварию.
  • также тросик следует заменить как можно скорее в случае, если он не поддаётся регулировке. В подобном случае заслонку будет практически невозможно открыть.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
