Система питания двигателя на карбюраторной ваз 2107

Как заменить воздушный фильтр на ВАЗ 2113-ВАЗ 2115?

1. Прежде чем мы начнём скажем вам пару слов о том, что большинство двигателей которые устанавливались АвтоВАЗом на различные автомобиля просто идентичны, к примеру на автомобили ВАЗ 2110 устанавливался карбюраторный двигатель от девятки, данный двигатель кстати так же и использовался на первых автомобилях ВАЗ 2115 и поэтому смысла расписывать ту же самую инструкцию по замене фильтра на том же самом двигателе мы невидим, сейчас вы скажите а как же нам менять фильтр если как таковой инструкции здесь нет? Этот нюанс мы отметим чуть позже, а пока продолжайте читать данную статью и после её прочтения вы всё очень быстро поймёте!

2. Так вот мы уже разобрались насчёт двигателей карбюраторов, а что же насчёт инжекторных автомобилей ВАЗ 2115 на них то же что ли устанавливался двигатель от какой то машины? На самом деле да! Одним из первых инжекторных двигателей который появился у АвтоВАЗа в серийном производстве, так это был двигатель под маркировкой 2111, он устанавливался на все автомобиле десятого семейства, да и был он разработан именно для них. Потом данный двигатель компания АвтоВАЗ начала засовывать так сказать практически в каждые автомобили, таким образом он устанавливался на множество инжекторных автомобилей семейства Самара, а в семейство Самара как всем уже известно входят девятки, четырнадцатые, пятнадцатые и т.д.

3. Как уже было сказано ранее, инструкции по замене как таковой не будет именно в этой статье, всё дело в том что инструкция по замене воздухофильтра и на карбюраторных и на инжекторных автомобилях была написана в статье под названием: «Замена воздухофильтра на ВАЗ 2110», поэтому если вы хотите узнать более подробно о том как заменить этот фильтр, тогда переходите по этой ссылки на отдельную очень интересную статью и уже там все подробности по замене смотрите.

Источники

  • http://carnovato.ru/vozdushnyj-filtr-vaz-2114-gofra-zamena/
  • http://vaz-russia.ru/remont-vaz-2113/zamena-salonnogo-filtra-na-vaz-2113-vaz-2114-vaz-2115.html
  • http://vaz-russia.ru/remont-vaz-2113/zamena-vozdushnogo-filtra-na-vaz-2113-vaz-2114-vaz-2115.html

Замена воздушного фильтра на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107 (Инжектор)

Добро пожаловать!
Воздушный фильтр – это лёгкие любого автомобиля, бывают у людей лёгкие которые очищают воздух и человек нормально дышит, так вот и благодаря воздухофильтру автомобиль так же хорошо дышит очищая при этом воздух который попадает в двигатель автомобиля. При сильно загрязнённом воздухофильтре, воздух начинает попадать в двигатель уже не чисты а от части грязный и поэтому стенки цилиндра у автомобиля от этого стираются как наждачной бумагой и вследствие чего это очень плохо сказывается на ресурсе двигателя.

Примечание!
Для замены данного фильтра, вам нужно будет запастись: Крестообразной отвёрткой и чистой тряпкой для того чтобы протереть корпус фильтра!

  • Замена воздухофильтра
  • Дополнительный видео-ролик

Где находится воздушный фильтр?
На автомобилях классического семейства, воздухофильтр располагается всегда лишь в одном месте, которое называется корпус воздушного фильтра.

Поэтому пока крышка корпуса закрыта, так просто на фильтр взглянуть у вас не получиться, но если вы хотите разглядеть его во всех ракурсах и пощупать, тогда вам нужно будет сперва снять крышку и только потом вы его увидите.

Когда нужно менять воздушный фильтр?
Он подлежит замене при:

Сильной загрязнённости из-за которой он уже не может нормально отфильтровывать воздух который поступает в двигатель автомобилю, для примера посмотрите на фото на котором изображён загрязнённый фильтр:

А так же если соблюдать рекомендации завода изготовителя авто, то они рекомендуют заменять данный фильтр каждые «20.000 тыс».

км» пробега, а всё это в основном зависит от той местности где автомобиль эксплуатируется, поэтому если воздух в вашем городе чистый то и фильтр можно реже менять так как он будет меньше загрязняться, а вот если воздух грязный и в нём присутствуют частички пыли, тогда воздушный фильтр вам придётся менять гораздо чаще! (Более подробную информацию об фильтре и сроках его замены, см. в статье под названием: «Для чего нужен воздухофильтр и когда его надо менять?»)

Как заменить воздушный фильтр, он же воздухофильтр на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Снятие:
1) Для начала отверните четыре которые крепят крышку воздухофильтра.

2) Далее рукой отсоедините колодку проводов, от «ДМРВ – Датчик Массового Расхода Воздуха».

Примечание!
Колодка отсоединяется для того, чтобы вы могли не на немножко поднять крышку воздухофильтра, а на гораздо большое расстояние вверх, или же вообще отложили её в сторонку, тем самым работа по замене фильтра будет гораздо проще!

3) Теперь возьмитесь рукой за крышку и приподнимите её на такое расстояние, которое для вас будет более удобным. А после поднятия, снимите воздухофильтр с внутренней части корпуса где он располагается.

4) Следом очистите при помощи тряпки всю внутреннюю часть корпуса и внутреннюю часть крышки, от скопившийся на них пыли.

Установка:
1) Вся установка нового фильтра осуществляется в обратном порядке снятию, но при установке запомните одну важную вещь, фильтр должен всегда вставать таким образом чтобы его гофры были направлены вниз, а так же всегда обращайте своё внимание на то в какую сторону направлены стрелки расположенные во внутренней части корпуса воздухофильтра и по этим стрелкам всегда устанавливайте сам воздушный фильтр.

Дополнительный видео-ролик:
А так же вы можете ознакомиться с заменой воздушного фильтра более детально, для этого просмотрите видео-ролик который расположен чуть ниже:

Система питания двигателя на карбюраторной ВАЗ 2107

Система питания карбюраторного двигателя – это весь путь горючего, от бака до распыления смеси через впускной коллектор в цилиндры ВАЗ 2107. Именно совокупность всех процессов, обеспечивающих этот длинный путь, снабжает автомобиль в результате внутреннего сгорания той энергией, которую научилось использовать человечество.

Какие основные части включает в себя система питания ВАЗ 2107?

  1. Карбюратор – конечное и самое главное устройство системы, смешивающее в нужных пропорциях топливо с воздухом;
  2. Гофра, или устройство для забора теплого воздуха – незаменимое средство для езды в холодное время года;
  3. Воздухозаборник воздушного фильтра;
  4. Управляющая крышка доступа воздуха в фильтр;
  5. Крышка воздушного фильтра, или «воздухана»;
  6. Собственно воздушный фильтр ВАЗ 2107;
  7. Корпус фильтра, который крепится сверху карбюратора;
  8. Поплавковый датчик указателя уровня бензина в баке;
  9. Заливная горловина бензобака;
  10. Шланг для вентиляции;
  11. Корпус бензобака;
  12. Система топливопроводов;
  13. Система топливных шлангов;
  14. Фильтр тонкой очистки топлива;
  15. Бензонасос ВАЗ 2107.

Как видно из схемы, условно все перечисленные компоненты можно разделить на две большие группы: устройства подачи воздуха и устройства подачи топлива к смешиванию в карбюраторе.

Кроме того, на приборной панели ВАЗ 2107 существует контрольный прибор, показывающий уровень топлива в баке с контрольной лампочкой, которая примерно начинает «моргать», при остатке топлива на 80-100 км, а гореть устойчивым светом примерно при остатке около 4-5 л.

При зимней эксплуатации ВАЗ 2107, после длительной стоянки и вымерзания конденсата в бензобаке, возможно полное колебание стрелки, пока не исчезнет лед.

Кроме того, в системе подачи топлива существуют подающие магистрали – вначале система топливопроводов, затем – шлангов. Сила, которая заставляет бензин вытекать из бензобака – это отрицательное давление, создаваемое бензонасосом ВАЗ 2107.

Опишем некоторые вопросы обслуживания и несложный ремонт системы подачи топлива, которые возникают при эксплуатации автомобиля ВАЗ 2107

Система подачи воздуха. Управляющая крышка и положения терморегулятора.

На крышке существует специальная маркировка, и рычаг. Если он повернут и фиксирован в положении hot — то производится забор теплого воздуха из гофры, это делается зимой. Если рычаг повернут в противоположное положение cold – то производится забор ненагретого воздуха.

Такое простое устройство вызывает, тем не менее, кривотолки. Например, некоторые автолюбители понимают все точно наоборот. Hot – использовать в жаркое время года, а cold – значит зима. Будьте внимательны! Если перепутать, то карбюратор будет работать с повышенной нагрузкой в зимнее время, увеличится время прогрева двигателя, может понадобиться более частый ремонт карбюратора.

Проверка бензонасоса ВАЗ 2107 (инжектор)

Чтобы проверить электропитание бензонасоса, следует:

Если при замыкании серого и розового проводов (при наличии «плюса») бензонасос не работает, неисправность либо в проводке, идущей к нему, либо в самом бензонасосе. Особенно часто выходят из строя разъемы питания, расположенные в багажнике. С них и стоит начать проверку. Их два. Первый имеет вытянутую форму и черный цвет, второй — белый, расположен на самой крышке топливного насоса. Второй можно проверить, лишь сняв бензонасос (вытащив его из бензобака). Также стоит проверить наличие «массы» на корпусе бензонасоса.

Если топливный насос шумит, но не качает, или не выдает достаточного давления, следует попробовать заменить фильтр грубой очистки.

Инструкция по замене воздушного фильтра

Набор инструментов

Для проведения процедуры не понадобится специальных инструментов.

  • ключ на «10»;
  • крестовую отвертку;
  • новый фильтр для воздуха;
  • пылесос или компрессор;
  • чистую ветошь.

Приготовив все необходимое, можно приступать к замене.

Последовательность действий

Замена воздухофильтра на ВАЗ 2110 инжектор состоит из следующих этапов:

  1. В первую очередь необходимо снять отрицательную клемму с аккумулятора, чтобы обесточить автомобиль.
  2. Воздушный фильтр на ВАЗ 2110 инжектор расположен в передней части моторного отсека.

Подкапотное пространство ВАЗ 2110

Под корпусом воздухофильтра нужно отверткой или пальцем отжать пластмассовую защелку. Затем необходимо отсоединить разъем с жгутом проводов от датчика массового расхода воздуха.
Чтобы снять крышку с корпуса воздухофильтра, необходимо открутить четыре винта.

Откручивание винтов на корпусе

Далее следует ослабить хомут на выходном воздушном патрубке.
Затем необходимо приподнять крышку и вынуть ее из хомута. Далее ее переворачиваем и кладем на аккумулятор. При этом нужно следить, чтобы не повредить гофру.
Теперь можно извлечь фильтрующий элемент.

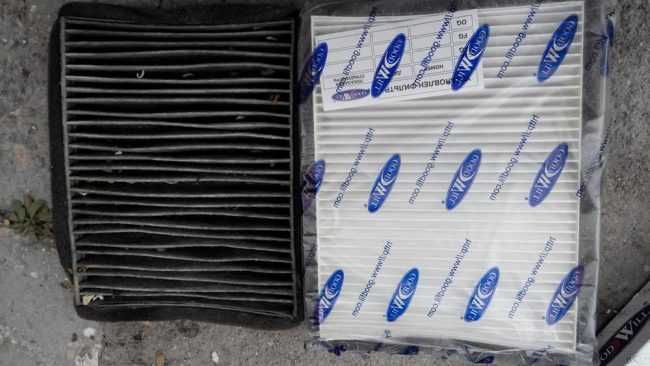

Старый и новый расходники

На следующем этапе выполняется установка нового расходника. Сначала следует пылесосом или сжатым воздухом очистить корпус внутри от пыли и грязи. Затем протереть поверхность чистой тряпкой.
Следует также осмотреть патрубок воздуховода на целостность. Если есть повреждения, его нужно заменить. Если патрубок будет рваным, через него будет попадать неочищенный воздух.
Новый фильтрующий элемент аккуратно устанавливается на место прежнего. При установке нужно обратить внимание на направление гофры. Она должна быть уложена в направлении движения потока воздуха.

Установка нового расходника

Установка снятых деталей осуществляется в обратной последовательности. Во время сборки нужно следить, чтобы фильтрующий материал под крышкой корпуса лежал правильно и не был зажат между крышкой и корпусом, иначе фильтрация будет некачественной. В этом случае в двигатель может попасть пыль.
Закручивать винты на крышке корпуса следует последовательно, желательно сначала находящиеся напротив друг друга по диагонали, не допуская, чтоб крышка перекосилась.

Если элемент не сильно загрязнен или нет возможности приобрести новый, можно с помощью мощного компрессора почистить фильтрующий элемент. Фильтр нулевого сопротивления моется специальным составом.

Что такое воздушный фильтр

Воздушный фильтр представляет собой устройство, посредством которого осуществляется фильтрация поступающего в топливную систему воздуха. Все современные автомобили оснащаются воздушными фильтрами, в том числе семейство Лада с карбюраторной и инжекторной системой впрыска.

Главное назначение воздухофильтра заключается в очистке поступающего воздуха от песка, пыли, гари, мошек, мелких частиц, семян растений и прочих веществ. Отсутствие рассматриваемого изделия приведет к тому, что все вышеупомянутые вещества будут попадать прямиком в топливную систему, и через короткое время попросту ее забьют.

Засоренный элемент негативно влияет на работу двигателя, так как для воздуху необходимо проходить через устройство, чтобы попасть в топливную систему. Это соответственно понижает мощность двигателя. Сопротивление рассматриваемого изделия достаточно велико, но при его отсутствии последствия для автомобиля будут попросту катастрофическими.

В автомобиле классического семейства ВАЗ 2107 конструкция фильтров для инжекторной и карбюраторной системы впрыска отличается. Для инжектора рассматриваемое изделие имеет прямоугольную форму, а на карбюраторных двигателях устанавливаются фильтра круглой формы. Оба вида изделий состоят из пластикового корпуса и фильтрующего элемента. Этот элемент представлен в виде бумаги, которая содержит микро-поры, и задерживает ими все виды мелких частичек.

С момента создания рассматриваемой детали появилось множество их разновидностей. Виды воздушных фильтров подразделяются на следующие варианты:

  1. Инерционные. Первые изделия, которые нынче применяются крайне редко.
  2. Инерционно-масляные. Также считаются устаревшими, поэтому сегодня применяются крайне редко. Главное их отличие от инерционных заключается в присутствии на дне корпуса изделия масла, предназначающегося для удерживания крупных и мелких частичек.
  3. Бумажные. Одни из наиболее распространенных видов, которые представлены на фото выше.
  4. Изделия с нулевым сопротивлением. Вместо бумажного элемента применяется поролон или хлопчатобумажная ткань.

Как часто менять воздушный фильтр на автомобиле

Замена рассматриваемой детали зависит от состояния фильтрующего элемента. На состояние этого элемента влияют такие факторы, как особенности местности, в которых эксплуатируется транспортное средство, частота эксплуатации автомобиля, а также времена года. Замену воздушного фильтра ВАЗ-2107 инжектор требуется осуществлять несколько реже, чем на карбюраторных моделях. В некоторых пособиях можно найти цифру 30 тысяч километров – это рекомендуемый пробег для замены рассматриваемой детали. В действительности эта цифра ни о чем не говорит, так как основное условие для замены – это засорение фильтрующего элемента.

Рассматриваемая деталь не подлежит ремонту, но если фильтрующие элементы в надлежащем состоянии, то есть отсутствуют повреждения и не сильно изменен его цвет. Менять воздушный фильтр необходимо по той причине, что при его засорении увеличивается расход топлива. Если на инжекторных «семерках» установлен бортовой компьютер, который отображает увеличение расхода, то на классике приходится ориентироваться на свою память.

Как произвести замену самостоятельно

Рассмотрим, как заменить воздушный фильтр на автомобиле ВАЗ-2107 с инжекторной системой впрыска топливной смеси. Порядок действий по замене следующий:

  1. Для начала необходимо открыть капот, после чего вывинтить при помощи отвертки 4 болта крепления корпуса воздушного фильтра.
  2. Поднимаем крышку воздухана путем прикладывания незначительной силы.
  3. После этого можно спокойно вынимать изделие.
  4. Внутри крышки необходимо обязательно протереть влажной салфеткой.
  5. После этого необходимо поставить внутрь корпуса новый элемент по стрелке и установить крышку на место, завинтив ее 4 болтами.

В завершении стоит отметить, что стоимость рассматриваемого изделия невысокая, чтобы рисковать засорением топливной системы. Обычный бумажный фильтр стоит около 150-200 рублей, поэтому обязательно проверяйте периодически данное изделие и своевременно производите его замену.

Для того, чтобы поменять воздушный фильтр на карбюраторной семерке, нужно произвести похожие действия, о которых вы можете узнать из видео ниже.

https://youtube.com/watch?v=6GC8i79faZM

Зачем менять

А действительно, зачем? Стоит себе фильтр, так и пусть стоит до конца срока службы автомобиля. Но нет, так поступать ни в коем случае нельзя, иначе машина прослужит действительно очень мало.

Забитый воздушный фильтр

Есть несколько причин, из-за которых воздушный очиститель следует заменить на ВАЗ 2110.

  1. Загрязненность. По мере эксплуатации, элемент загрязняется. Образование загрязнений приводит к увеличению расхода топлива, затруднительному запуску двигателя.
  2. Отсутствие должной тяги воздуха в салоне, из-за чего внутри очень душно. Параллельно с этим двигатель может нестабильно работать, появляются плавающие обороты. Все это говорит о том, что пришло время замены.
  3. Комплексное обслуживание. При покупке автомобиля с рук или во время плановой профилактики, новый владелец, как правило, сразу меняет все расходники, заливает новое масло, ставит новые фильтры.

Периодичность замены

Срок службы салонного фильтра напрямую связан с условиями эксплуатации ВАЗ 2111, поэтому не имеет каких-либо жестких интервалов. В среднем периодичность установки нового расходника находится в пределах 12-17 тыс. км. При этом существует ряд факторов, из-за которых замена может потребоваться раньше. К ним относится:

  • повышенная запыленность дорог, по которым ездит транспортное средство;
  • присутствует обильное цветение растений;
  • авто часто движется в плотном городском потоке или стоит в пробках;
  • в окружающем воздухе присутствует песок и прочие мелкие частицы;
  • маршрут пролегает около завода с выбросом вредных веществ.

Доработка воздушного фильтра ВАЗ 2101-2107

Один из вариантов улучшения мощности автомобиля ВАЗ 2101-2107 – доработать воздушный фильтр. Конечно, это не приведет к резкому увеличению скорости, но какой-то эффект все-таки даст. Сделать это можно двумя способами.


Воздушный фильтр

Обрезка кожуха воздушного фильтра.

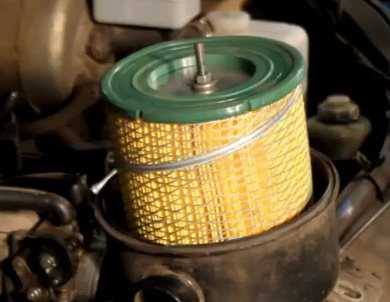

Воздушный фильтр на классике имеет форму «бублика» и устанавливается в пластиковый кожух, а подвод воздуха к нему осуществляется через круглый патрубок. Таким образом, не задействована вся поверхность фильтрующего элемента, что и сдерживает работу двигателя. Поступить можно следующим образом.

Боковые стенки кожуха воздушного фильтра необходимо начисто срезать. Оставив их только в четырех местах, там, где находятся защелки, поджимающие верхнюю крышку. Патрубок отработанных газов можно просто закрепить внизу, под двигателем – они не представляют никакой опасности в плане возгорания. К тому же, таким образом двигатель не будет «вдыхать» негорючие газы.

Действительно, такой вариант облегчает работу двигателя ВАЗ, улучшает разгон, но снижает ресурс фильтра в 2 -3 раза (в зависимости от загрязненности воздуха).

Есть в данном случае и еще один нюанс – на зиму лучше купить запасной кожух воздушного фильтра, чтобы двигатель работал в штатном режиме, ведь с помощью патрубка отработанных газов подогревается и воздух, который поступает в двигатель, что благоприятно сказывается на его работе в холодное время года.

Установка фильтра нулевого сопротивления на ВАЗ 2101-2107.

Вторым способом доработки воздушного фильтра ВАЗ 2101-2107 является установка фильтра нулевого сопротивления или нулевика.

Такие фильтры довольно дорого стоят, но имеют очень большой ресурс работы, достаточно их просто периодически (каждые 10-15 тыс. км) промывать с помощью специальной жидкости. Фильтры нулевого сопротивления универсальны и различаются лишь по форме и диаметру выходящего отверстия.

Такой фильтр устанавливается на входе в кожух воздушного фильтра и удлиняется за счет патрубка, закрепленного хомутами. Старый же фильтр просто снимается. Единственная отрицательная сторона такого решения, это то, что через патрубок отработанных газов будут поступать картерные газы, минуя воздушный фильтр, хотя ничего плохого в этом случае не случится. Преимущество установки фильтра нулевого сопротивления по сравнению с обрезкой кожуха в том, что с наступлением первых холодов не придется лишний раз заглядывать под капот.

Существуют и другие «народные» способы доработки воздушного фильтра, но они либо малоэффективны, либо приводят к проблемам с работой двигателя, его повышенному износу и даже поломкам. Поэтому приводим только два вышеописанных способа доработки воздушного фильтра ВАЗ 2101-2107, которые безопасны и позволяю действительно повысить комфорт езды.

Доработка воздушного фильтра ВАЗ 2101-2107 4.1 — Оценок: 50

Причины неисправности прибора

Признаками неисправности устройства являются неправильные показания и шум при работе.

Причины могут быть следующие:

  • неисправен счетчик;
  • ослабли гайки крепления;
  • обрыв гибкого троса;
  • поврежден наконечник либо гнездо, в которое он вставляется;
  • поломан привод или повреждено гнездо, через которое он соединяется с КПП;
  • повреждена оплетка троса.

Проверка механизма на работоспособность

Для диагностики причины неполадок измерителя, необходимо с помощью домкрата приподнять авто и снять трос счетчика. На следующем этапе понадобится помощник. Один человек вращает приподнятое колесо, а второй наблюдает за гибким валом. Если тросик вращается, значит, причина в счетчике, если вращения не происходит — придется менять трос.

ВАЗ 2107 и ВАЗ 2106: отличия замены масляного фильтра

Некоторые автовладельцы задаются вопросом об отличиях замены масляного фильтра на ВАЗ 2106 и 2107

Специалисты обращают внимание на сходство сборок данных моделей и общий алгоритм действий при работе

Каких-либо существенных нюансов, на которые следует обратить внимание, не выделяют. На ВАЗ 2106 замена масляного фильтра производится по той же схеме, порядок действий сохраняется и для большинства других автомобилей

Основной аспект, в рамках которого могут быть различия — это расположение узлов и артикулы комплектующих. В вопросе расположения сливной пробки и масляного фильтра существенных отличий также не выделяют, найти их сможет даже начинающий автовладелец.

Артикулы деталей во многом также идентичны, что делает их взаимозаменяемыми. Однако рекомендуется перед покупкой проверять техническую документацию на наличие собственных рекомендаций завода-изготовителя.

Выбор воздушного фильтра ВАЗ 2110

Посетив в очередной раз магазин запасных частей ВАЗ, у автомобилиста вполне могут разбежаться глаза от предлагаемого там ассортимента очистителей воздуха для автомобилей 2010 и 2012 модели. Защитить от пыли и грязи двигатель вашей десятки готовы более 15 различных марок как отечественных, так и иностранных производителей. На всех красивые этикетки, все с виду весьма добротные и вообще из себя молодцы. А вы уверены, что знаете, как сделать правильный выбор?

Хоть на прилавках и лежат изделия с весьма широким ценовым диапазоном, покупка фильтра на ВАЗ 2110 (2112) — штука нехитрая. Самые доступные предложения стоят каких-то 80 или 90 рублей, а за самые престижные товарные позиции продавцы попросят раскошелиться уже на 350-400 рублей. Конечно, стоимость даже самого хорошего очистителя не особо высока. Возможно, вам даже покажется проще заплатить по-максимуму и не заморачиваться. На самом же деле, не все куда сложнее и интереснее.

Оригинальный воздушный фильтр ВАЗ 2110

Давайте для начала определимся, по каким критериям можно отличить хороший воздушный фильтр ВАЗ 2010 и 2012 модели:

  • номинальное сопротивление, оказываемое прохождению воздуха;
  • качество фильтрующих элементов (коэффициент пропускания пыли);
  • срок службы при заданных условиях работы (запыленности воздуха до 9,4 г. на метр кубический и расходе воздуха до 160 метров куб. за час).

Самыми стойкими оказались очистители следующих торговых марок: Mann, Hengst, Big, небезызвестный Bosch и Mahle. При чем, если Бошевский фильтр обойдется нам в копеечку, 400 рублей, то “Биговское” изделие стоит каких то 100 рублей при прочих равных. Так скажите, стоит ли переплачивать в таком случае?

Самый низкий коэффициент пропускания пыли выраженный в процентах от общей ее массы, тоже у “Big”. Кстати, в этом плане весьма хорош инжекторный воздушный фильтр ВАЗ 2112 от Consol. Он тоже стоит недорого, 100 рублей, но имеет несколько меньший срок службы. Тем не менее, также являясь весьма привлекательным выбором.
